| Тип продукта | Автомобильный динамик |
| Модель | HDO-815S BMW |
| Бренд | Black Hydra |
| Размер | 6,5 дюймов (165 мм) |
| Тип конуса | Композитный стекловолокно |
| Импеданс | 4 Ом |
| Чувствительность | 90 дБ |
| Частотный диапазон | 50 Гц - 20 кГц |
| Номинальная мощность (RMS) | 50 Вт |
| Максимальная мощность (пиковая) | 150 Вт |
| Установочная глубина | 55 мм |
| Тип магнита | Ферритовый |
| Совместимость с BMW | Да (3 серия, 5 серия, X3 и др.) |
| Материал корпуса | Сталь с порошковым покрытием |
| Вес | 0,9 кг |
| Размеры (Ш x В x Г) | 165 x 165 x 75 мм |
| Цвет | Черный |
| Гарантия | 1 год |
Часто задаваемые вопросы - HDO-815S BMW Black Hydra
Вопросы пользователей о HDO-815S BMW Black Hydra
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего динамик в формате PDF бесплатно! Найдите своё руководство HDO-815S BMW - Black Hydra и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. HDO-815S BMW бренда Black Hydra.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDO-815S BMW Black Hydra
ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....6

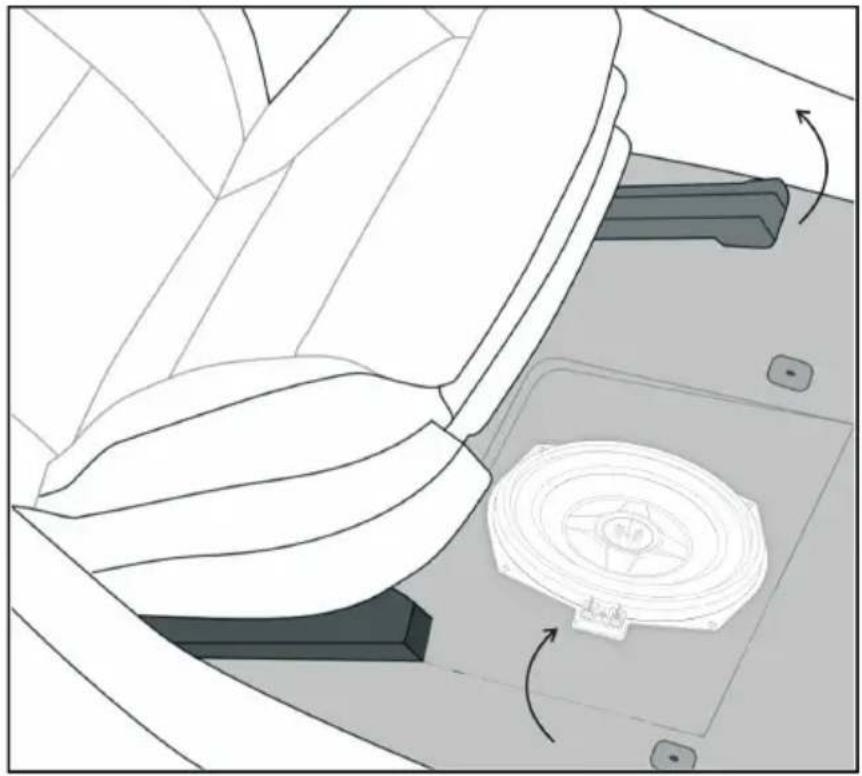

УСТАНОВКА КОМПОНЕНТОВ / СХЕМЫ ПОДКЛЮЧЕНИЯ....8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....11
ТАБЛИЦА СОВМЕСТИМОСТИ....13
ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....15
HDO-815S BMW
Среднечастотный динамик HDO-420C BMW
Высокочастотный динамик HDO-420C BMW
Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!
На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.
Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.
При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.
Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.
Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.
Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.
Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.
JUST ENJOY

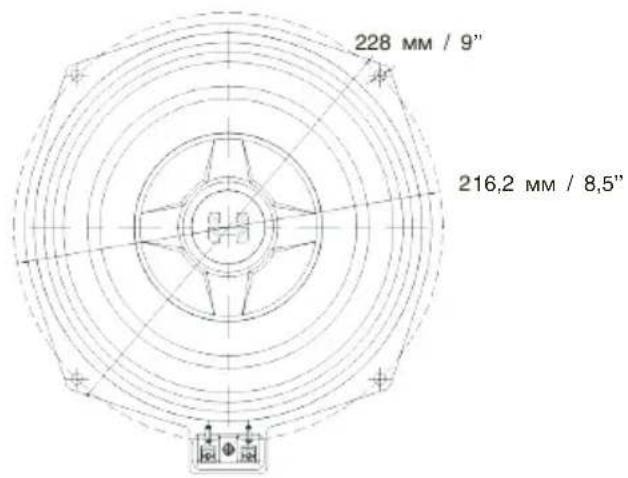

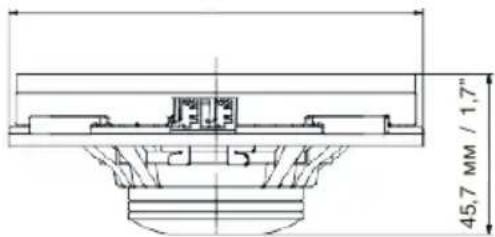

Сабвуфер HDO-815S BMW
216,2 MM / 8,5"

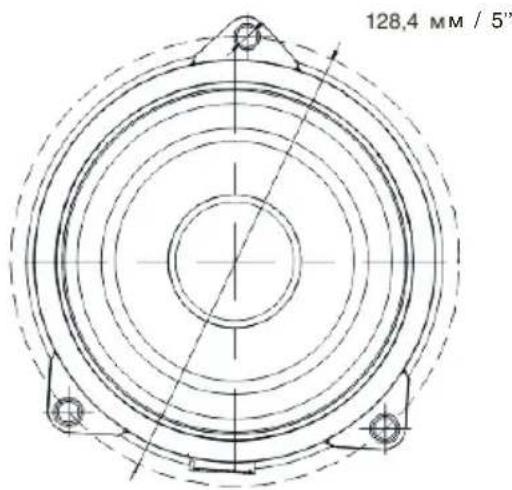

Среднечастотный динамик HDO-420C BMW
119 mm / 4,6"

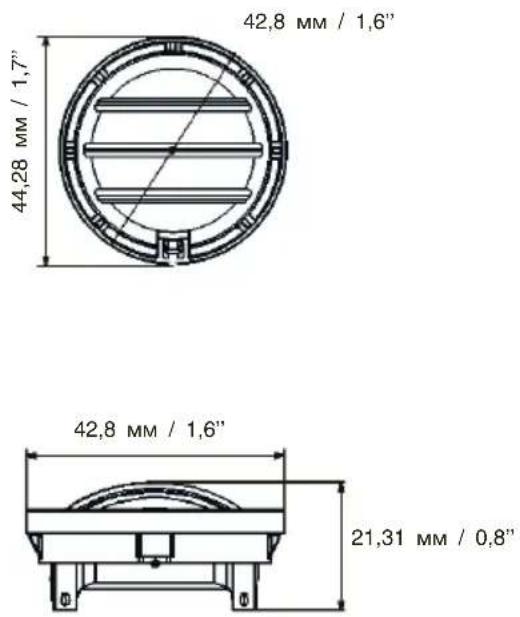

Высокочастотный динамик HDO-420C BMW

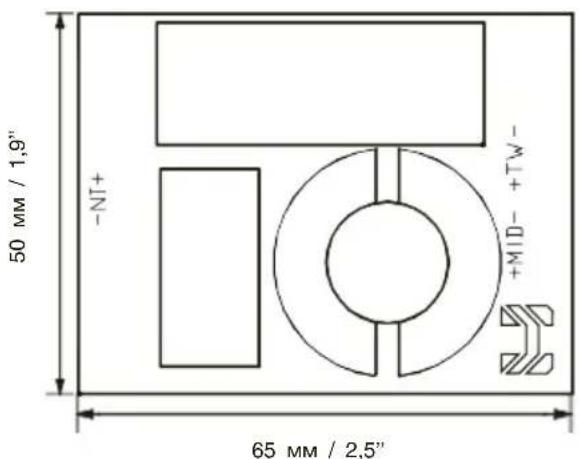

Кроссовер HDO-420C BMW

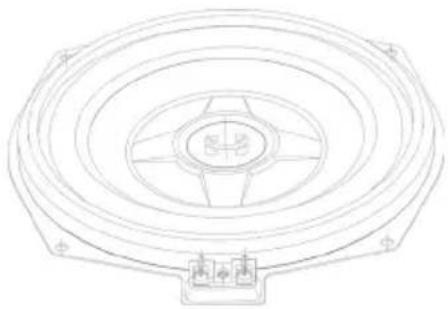

Сабвуфер HDO-815S BMW

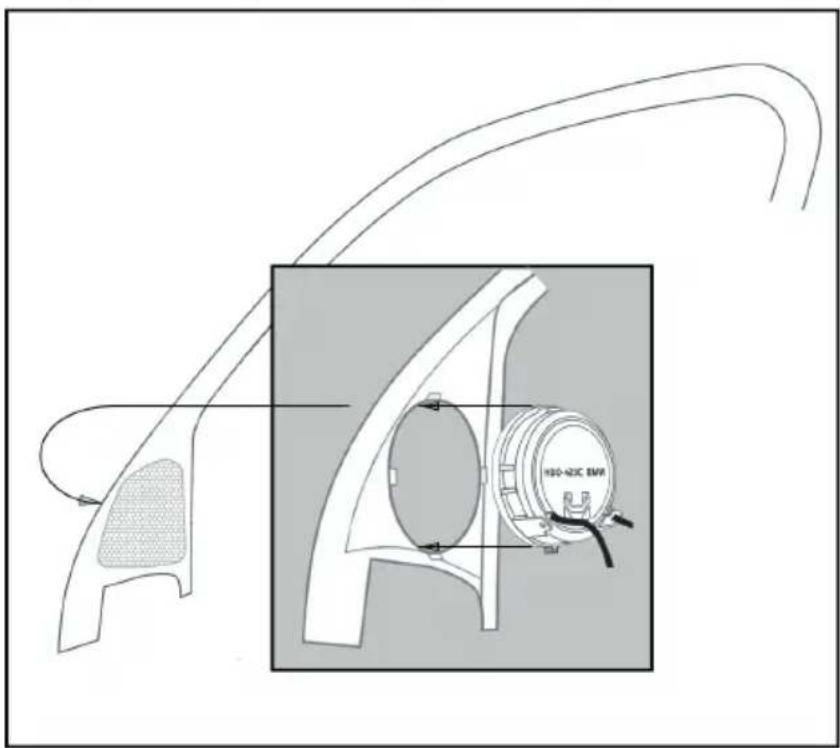

Высокочастотный динамик HDO-420C BMW

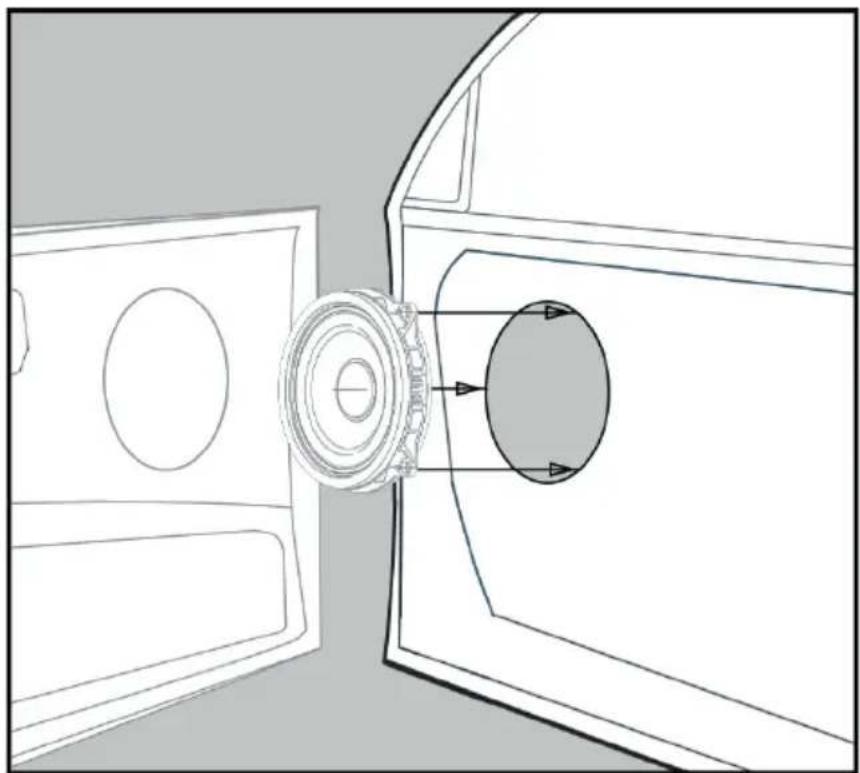

Среднечастотный динамик HDO-420C BMW
Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.
| ПАРАМЕТРЫ | HDO-815S BMW |
| Размер (Дюйм) 8 | |
| Материал подвеса Пенополиуретан | |
| Материал диффузора | Пресованнаяцеллюлоза |
| Материал корзины | Штампованнаясталь |
| Материал магнита | Неодим |
| Мощность RMS (Вт) | 100 |
| Мощность MAX (Вт) 200 | |
| Диаметр звуковой катушки(Дюйм) | 1,5 |
| Материал намоткизвуковой катушки | Омедненныйалюминий |
| Диапазон частот (Гц) 52-3000 | |
| Impedance (Ом) | 4 |
| Re (Ом) 3,4 | |
| SPL (дБ) 87 | |
| Xmax (мм) 2,2 | |
| Fs (Гц) 52 | |
| Vas (Л) 13,3 | |
| Qts 0,59 | |
| BL | 8,8 |
| ПАРАМЕТРЫ | HDO-420C BMWСЧ-динамик |
| Размер (Дюйм) 4,68 | |
| Материал подвеса | Бутадиен-стироль-ный каучук |
| Материал диффузора Прессованнаяцеллюлоза | |
| Материал корзины ABS-пластик | |
| Материал магнита | Неодим |
| Мощность RMS (Вт) | 50 |
| Мощность MAX (Вт) 100 | |
| Диаметр звуковой катушки(Дюйм) | 1 |
| Диапазон частот (Гц) 127-8000 | |
| Impedance (Ом) | 4 |
| SPL (дБ) 86 | |
| Fs (Гц) 127 | |
| Vas (Л) 1,1 | |
| Qts 0,72 | |
| BL | 4,4 |
| ПАРАМЕТРЫ | HDO-420C BMWКроссовер |
| Размер (Дюйм / мм) 2,56*2 / 65*51 | |
| Материал корпуса | Термоусадка |
| ПАРАМЕТРЫ | HDO-420C BMWВЧ-динамик |
| Размер (Дюйм) 1,69 | |
| Материал диффузора Шелк | |
| Материал корпуса ABS-пластик | |
| Материал магнита | Неодим |
| Мощность RMS (Вт) | 25 |
| Мощность MAX (Вт) 50 | |
| Диаметр звуковой катушки(Дюйм) | 1 |
| Материалнамотки катушки | Омедненныйалюминий |
| Диапазон частот (Гц) 1800-20000 | |
| Impedance (Ом) | 4 |
| SPL (дБ) 87 | |
| Серия | Тип | Модель | Год | Передняя дверь | Задняя дверь | Задняя боковая панель | Потолок / Стойка | Сабвуфер | |
| 1 серия | E61 | 3-door | 2004-2011 | HDO-815S | BMW | ||||
| E82 | Coupe | 2004-2011 | HDO-815S | BMW | |||||
| E87 | 5-door | 2004-2011 | HDO-815S | BMW | |||||
| E88 | Convertible | 2004-2011 | HDO-815S | BMW | |||||
| F20 | 5-door | From 2011 | HDO-420C | BMW HDO-815S | BMW | ||||
| F21 | 3-door | From 2011 | HDO-420C | BMW HDO-815S | BMW | ||||
| F40 | 5-door | From 2019 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| F52 | Sedan | From 2019 | HDO-420C | BMW HDO-815S | BMW | ||||
| 2 серия | F22 | Coupe | From 2011 | HDO-420C | BMW HDO-815S | BMW | |||
| F23 | Convertible | From 2011 | HDO-420C | BMW | HDO-815S | ||||
| F44 | Grand Coupe | From 2020 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| F45 | Active Tourer | From 2014 | HDO-420C | BMW | HDO-815S | ||||
| F46 | Grand Tourer | From 2015 | HDO-420C | BMW | HDO-815S | ||||
| F87 | M2 | Coupe From 2015 | HDO-420C | BMW HDO-815S | BMW | ||||
| 3 серия | E90 | Sedan | 2005-2011 | HDO-815S | BMW | ||||
| E91 | Touring | 2005-2011 | HDO-815S | BMW | |||||
| E92 | Coupe | 2005-2011 | HDO-815S | BMW | |||||
| E93 | Convertible | 2005-2011 | HDO-815S | BMW | |||||
| F30 | Sedan | From 2012 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| F31 | Touring | From 2012 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| F34 | Gran Turismo | From 2013 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| F80 | M3 | 2014-2018 | HDO-420C | BMW | HDO-420C | BMW | |||
| G20 | Sedan | From 2019 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| G21 | Touring | From 2019 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| 4 серия | F32 | Coupe | From 2014 | HDO-420C | BMW | HDO-815S | |||
| F33 | Convertible | From 2014 | HDO-420C | BMW | HDO-815S | ||||
| F36 | Gran Coupe | From 2014 | HDO-420C | BMW | HDO-420C | BMW | |||
| F82 | M4 Coupe | From 2014 | HDO-420C | BMW | HDO-815S | ||||
| F83 | M4 Convertible | From 2014 | HDO-420C | BMW | HDO-815S | ||||
| G22 | Touring | From 2019 | HDO-420C | BMW HDO-815S | BMW | ||||
| 5 серия | E60 | Sedan | 2003-2010 | HDO-815S | |||||
| E61 | Touring | 2003-2010 | HDO-815S | ||||||
| F07 | Gran Turismo | 2009-2017 | |||||||
| F10 | Sedan From 2011 | HDO-815S | |||||||
| F11 | Touring | From 2011 | |||||||
| F18 | Sedan 2010-2017 | ||||||||
| G30 | Sedan | From 2017 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| G31 | Touring | From 2017 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | |||
| G38 | Sedan | From 2017 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW |
| Серия Тип Модель Год | Передняя дверь | Задняя дверь | Задняя боковая панель | Потолок / Стойка | Сабвуфер | |||
| 6 серия ЕБ3 | Coupe 2003-2010 | HDO-815S BMW | ||||||
| E64 Convertible 2003-2010 | HDO-815S BMW | |||||||
| F06 Gran Coupe 2011-2018 | HDO-420C BMW | HDO-420C | BMW HDO-815S BMW | |||||
| F12 Convertible 2011-2018 | HDO-420C | BMW HDO-815S | BMW | |||||
| F13 Convertible 2011-2018 | HDO-420C | BMW HDO-815S | BMW | |||||
| G32 Gran Turismo From 2017 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | ||||
| 7 серия ЕБ5 | Sedan 2001-2008 | HDO-815S | BMW | |||||
| E66 | Sedan L. Version 2002-2008 | HDO-815S | BMW | |||||
| F01 F02 F03 F04 | Sedan L. Version3 | 2008-2015 | HDO-815S | BMW | ||||
| G11 G12 | Sedan L. Version | From 2015 | HDO-420C | BMW HDO-420C | BMW HDO-815S | BMW | ||
| i3 | Sedan | From 2013 | HDO-420C | BMW | HDO-420C | BMW | ||
| i8 | L15 | Roadstar | From 2013 | HDO-420C | BMW | HDO-815S | ||
| X1 E84 | SUV 2009-2012 | HDO-815S | BMW | |||||
| F48 | SUV | From 2015 | HDO-420C | BMW | HDO-420C | BMW | ||
| F49 | SUV L. Version | From 2015 | HDO-420C | BMW | HDO-420C | BMW | ||
| X2 | F39 | SUV | From 2018 | HDO-420C | BMW | HDO-420C | BMW | |
| X3 E83 | SUV 2003-2010 | HDO-815S | BMW | |||||
| F25 | SUV | 2010-2017 | HDO-420C | BMW | HDO-420C | BMW | ||
| G01 | SUV | From 2017 | HDO-420C | BMW | HDO-420C | BMW | ||
| X4 | F26 | SUV | 2014-2017 | HDO-420C | BMW | HDO-420C | BMW | HDO-815S |
| G02 | SUV | From 2018 | HDO-420C | BMW | HDO-420C | BMW | ||
| X5 E70 | SUV 2006-2013 | HDO-815S | BMW | |||||
| F15 | SUV 2013-2018 | HDO-815S | BMW | |||||
| F85 | SUV 2014-2018 | HDO-815S | BMW | |||||
| G05 | SUV | From 2018 | HDO-815S | |||||
| X6 | E71 E72 | SUV 2008-2014 | HDO-815S | BMW | ||||
| F16 | SUV 2014-2019 | HDO-815S | BMW | |||||
| G06 | SUV 2014-2019 | HDO-815S | BMW | |||||
| G07 | SUV | From 2019 | HDO-815S | |||||
| Z4 E89 | Roadstar | 2009-2016 | ||||||
| G29 | Roadstar | From 2018 | HDO-420C | BMW | HDO-420C | BMW | ||
| MINI | R60 Countryman 2010-2017 | HDO-815S | BMW | |||||
| R61 | Paceman | 2013-2016 | HDO-815S | BMW | ||||
| F54 | Clubman 2.gen. | From 2015 | HDO-420C | BMW | HDO-420C | BMW | ||
| F55 | 5-door | From 2014 | HDO-420C | BMW | HDO-420C | BMW | ||
| F56 | 3-door | From 2014 | HDO-420C | BMW | HDO-420C | BMW | ||
| F57 | Convertible | From 2016 | HDO-420C | BMW | HDO-420C | BMW | ||
ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ
Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)
Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.
Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
