HDC-2.23 - колонка Black Hydra - Бесплатное руководство пользователя

Тип продукта	Компонентная акустическая система (2-полосная)
Бренд	Black Hydra
Модель	HDC-2.23
Комплектация	2 низкочастотных динамика HDC-2.23W, 2 высокочастотных динамика HDC-2.23T, 2 кроссовера HDC-2.23C, монтажные обоймы
Номинальная мощность (НЧ-динамик)	65 Вт
Максимальная мощность (НЧ-динамик)	135 Вт
Импеданс (НЧ-динамик)	4 Ом (номинальный)
Чувствительность (НЧ-динамик)	90.9 дБ
Диаметр НЧ-динамика	165 мм (6.5")
Диаметр ВЧ-динамика	25 мм (1")
Тип кроссовера	Внешний, пассивный
Рекомендуемое применение	Автомобильные аудиосистемы
Материал диффузора НЧ	Композит на основе целлюлозных волокон с армирующими наполнителями
Уход и чистка	Протирать сухой мягкой тканью
Меры безопасности	Избегать установки кроссовера во влажных местах; не размещать рядом с сильноточными цепями
Гарантия	Отсутствие дефектов материалов и изготовления при нормальном использовании
Утилизация	Не выбрасывать с бытовыми отходами; сдавать в пункты переработки электроники

Часто задаваемые вопросы - HDC-2.23 Black Hydra

Что входит в комплект HDC-2.23?

В комплект входят: 2 низкочастотных динамика HDC-2.23W, 2 высокочастотных динамика HDC-2.23T, 2 кроссовера HDC-2.23C, универсальные обоймы, обоймы для встраиваемой и накладной установки, угловые обоймы.

Как правильно установить низкочастотный динамик?

НЧ-динамик можно установить без сетки-гриль, с сеткой-гриль или с использованием проставочных колец (приобретаются отдельно). Следуйте схемам установки в руководстве.

Как установить высокочастотный динамик?

ВЧ-динамик устанавливается с использованием универсальных, накладных, угловых или встраиваемых обойм. Выберите подходящий вариант в зависимости от места установки.

Где нельзя устанавливать кроссовер?

Кроссовер нельзя устанавливать во влажных местах (под ковром, рядом с кондиционером) и рядом с сильноточными цепями, чтобы избежать помех.

Какие настройки кроссовера рекомендуются?

Точные рекомендации по настройке кроссовера зависят от модели автомобиля. Рекомендуется обращаться в профессиональные студии для установки и настройки.

Каковы параметры низкочастотного динамика HDC-2.23W?

Fs=59.35 Гц, Qts=0.496, Vas=31.78 л, Sens=90.9 дБ, Re=3.1 Ом, номинальная мощность 65 Вт, максимальная 135 Вт.

Как чистить динамики?

Используйте сухую мягкую ткань для удаления пыли. Не применяйте агрессивные чистящие средства.

Что делать при неисправности?

Обратитесь к дилеру, у которого был приобретен товар, с гарантийным сертификатом и полной комплектацией. Вне гарантии ремонт за счет покупателя.

Как утилизировать продукт?

Не выбрасывайте с бытовыми отходами. Сдайте в специальный пункт приема электроники для переработки.

Можно ли использовать проставочные кольца?

Да, для установки НЧ-динамика можно использовать проставочные кольца, но они не входят в комплект и приобретаются отдельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDC-2.23 Black Hydra

ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....9

СХЕМЫ ПОДКЛЮЧЕНИЯ....11

ВАРИАНТ РАСПОЛОЖЕНИЯКОМПОНЕНТОВ....13

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ....14

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....16

Кроссовер HDC-2.23C

(2 шт)

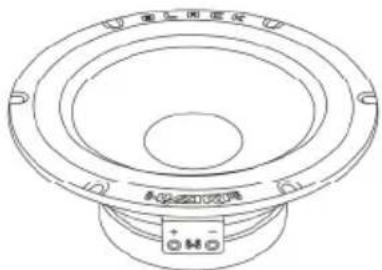

Низкочастотный динамик HDC-2.23W (2 шт)

Высокочастотный динамик HDC-2.23T (2 шт)

Универсальная обойма (2 шт)

Обойма для встраиваемой установки (2 шт)

Обойма для встраиваемой установки (2 шт)

Обойма для накладной установки (2 шт)

Угловая обойма для накладной установки (2 шт)

Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/никальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.

Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.

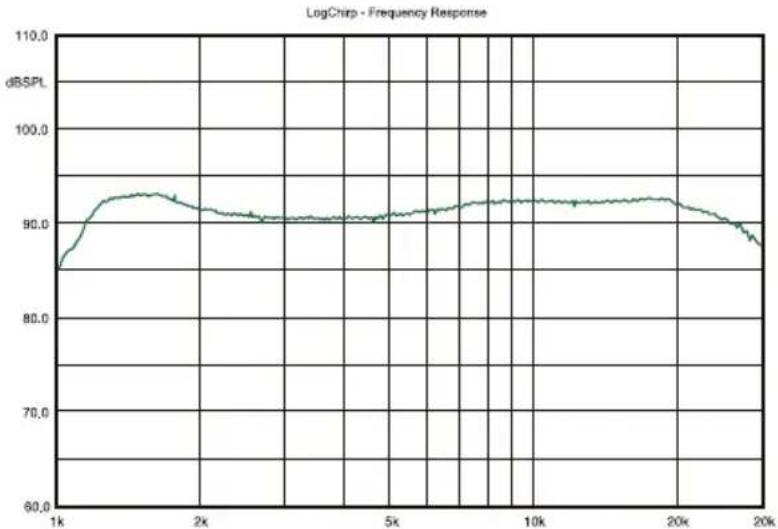

В разделе «Технические характеристики и графики измерений» приведены АЧХ и импульсные характеристики, соответствующие самым современным требованиям, предъявляемым к высококачественным системам звуковоспроизведения.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

Установка низкочастотного динамика без сетки гриль

Установка низкочастотного динамика с сеткой гриль

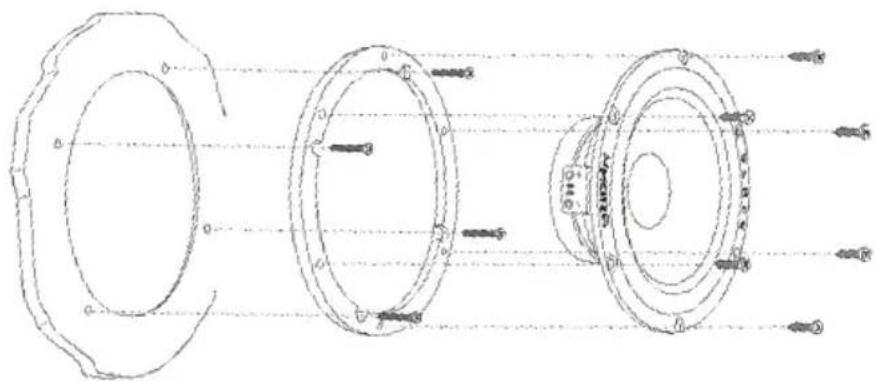

Установка низкочастотного динамика с использованием проставочных колец

* Проставочные кольца не входят в базовую комплектацию (приобретаются отдельно)

Установка вч-динамика с использованием универсальной обоймы

War 1

Установка вч-динамика с использованием монтажной обоймы для накладной установки

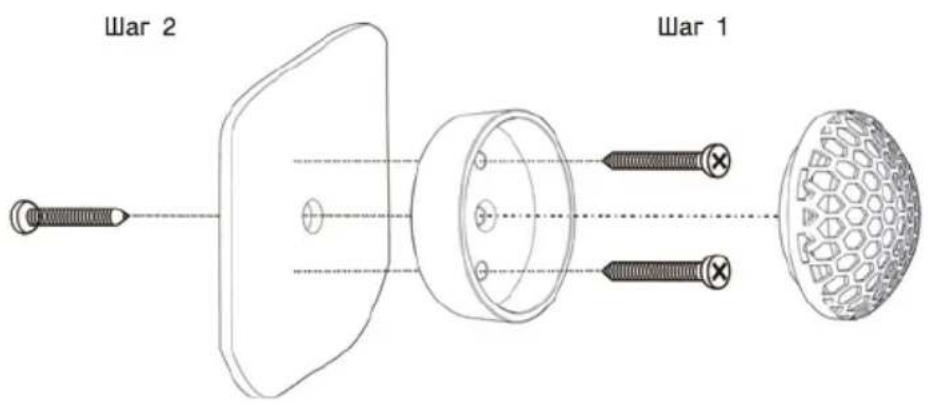

Установка вч-динамика с использованием угловой обоймы

War 2 War 1

Установка вч-динамика с использованием комплекта встраиваемых обойм

War 1

Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.

Низкочастотный динамик HDC-2.23W

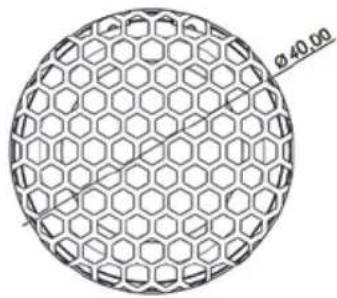

Высокочастотный динамик HDC-2.23T

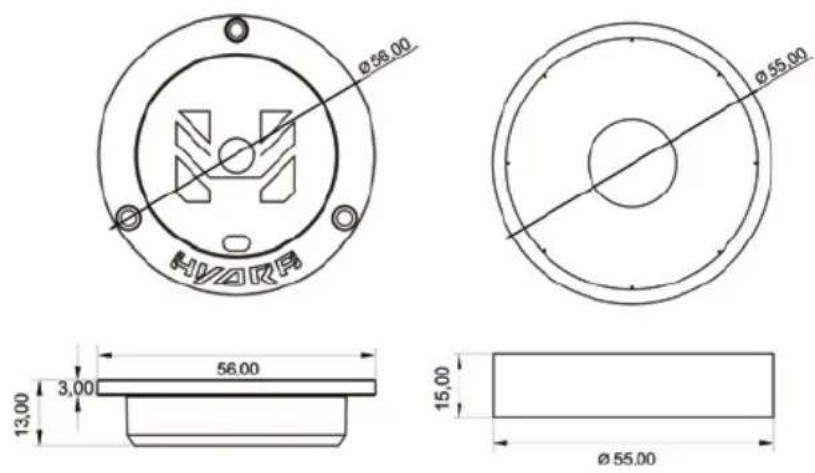

Монтажные обоймы

■ Высокочастотный динамик Низкочастотный динамик

Необходимо отметить, что различное расположение мест для установки динамиков в разных моделях авто, не позволяет предоставить точные рекомендации по настройке кроссовера. Мы рекомендуем пользоваться услугами авторизованных, профессиональных студий для установки наших АС.

Низкочастотный динамик HDC-2.23W

ПАРАМЕТРЫ	HDC-2.23W
Fs59.3523 Hz
Qms	8.9241
B.I5.3000 T.M
Zmin3.4753 Ω
Vas	31.7814 L
Qes	0.5256
dBspl90.9008
Mms	12.7718 g
Mas31.59 kg/m4
Rmt	9.5950 Ωm
Zmax55.7318 Ω
L1kHz0.0000 mH
Re3.1000 Ω
Qts0.4964
Sd	0.201 m2
Res52.6318 Ω
Mmd11.1581 g
MaxP135 w
NomP65 w

Низкочастотный динамик HDC-2.23W

Высокочастотный динамик HDC-2.23T

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
