Beta 8.70 DSP - приемник Black Hydra - Бесплатное руководство пользователя

Тип продукта	Автомобильный аудиоресивер (усилитель с DSP)
Модель	Beta 8.70 DSP
Бренд	Black Hydra
Размеры (ДxШxВ)	312 x 180 x 55 мм (12.28 x 7.1 x 2.17 дюйма)
Вес	Приблизительно 2,5 кг (оценка)
Электропитание	10-17 В пост. тока, 2 предохранителя ножевых 35 А
Класс усилителя	AB (6 каналов) + D (2 канала)
Выходная мощность (RMS)	6 x 70 Вт (4 Ом) + 2 x 90 Вт (4 Ом); 6 x 80 Вт (2 Ом) + 2 x 110 Вт (2 Ом); 1 x 220 Вт мостовое соединение (4 Ом)
Количество каналов	8 (6 AB + 2 D)
Входы	6 RCA, 8 высокого уровня, 1 оптический (TOSLINK), 1 коаксиальный (S/PDIF), 1 USB Audio, 1 USB PC, 1 Bluetooth (5.0 с AptXHD)
Выходы	8 выходов на колонки, 2 RCA, 1 REM OUT
DSP	ADAU1452, 24-бит / 96 кГц АЦП/ЦАП, 31-полосный параметрический эквалайзер на канал, кроссовер (ФВЧ/ФНЧ 20-20 кГц, 6-48 дБ/окт), временная задержка (0-20 мс), регулировка фазы
Частотная характеристика	20 - 20 000 Гц
Коэффициент гармонических искажений (КГИ)	AB: <0,015% (1 кГц), D: <0,05% (1 кГц)
Отношение сигнал/шум	≥100 дБ
Входная чувствительность (низкий уровень)	0,78 - 6 В RMS
Входная чувствительность (высокий уровень)	6,5 - 15 В RMS
Bluetooth	Bluetooth 5.0 с AptXHD, имя устройства: BETA8.70 DSP
ПК-программное обеспечение	Windows 10/11, без установки (портативная)
Пульт управления	DRC (цифровой пульт) продается отдельно
Установка	В комплекте стандартные кронштейны для установки в автомобиль
Гарантия	12 месяцев с даты покупки
Срок службы	12 месяцев с даты покупки
Утилизация	Должна осуществляться в соответствии с местными нормами утилизации электронных отходов
Обслуживание	Протирайте сухой тканью; не используйте жидкости. Заменяйте предохранители только на такой же тип (35 А ножевые).
Безопасность	Установка только квалифицированным персоналом; отключайте питание перед обслуживанием

Часто задаваемые вопросы - Beta 8.70 DSP Black Hydra

Как подключить телефон через Bluetooth?

На телефоне перейдите в настройки Bluetooth и выполните поиск устройств. Выберите BETA8.70 DSP и выполните сопряжение. Светодиод BT на усилителе загорится синим при успешном подключении.

Можно ли использовать усилитель со штатным головным устройством?

Да, используйте разъем входа высокого уровня. Подключите выходы на колонки от штатного радио к 16-контактному входу высокого уровня. Установите переключатель POWER ON SW в положение HIGH для автоматического включения.

Как настроить кроссовер для колонок?

Используйте ПК-программу для Windows. Выберите нужный выходной канал, затем установите частоту ФВЧ или ФНЧ, тип фильтра (Butterworth, Bessel, Linkwitz-Riley) и крутизну спада (6-48 дБ/окт). Все изменения применяются в реальном времени.

Какая максимальная выходная мощность?

Усилитель может выдавать до 220 Вт RMS на 4 Ом в мостовом режиме (один канал). На канал: AB-каналы выдают 70 Вт на 4 Ом, а D-каналы — 90 Вт на 4 Ом.

Как установить усилитель в автомобиле?

Подключите отрицательный силовой кабель к кузову автомобиля рядом с усилителем. Подключите положительный кабель непосредственно к аккумулятору. Используйте кабель правильного сечения (рекомендуется бескислородная медь). Используйте входящие в комплект кронштейны. Убедитесь, что усилитель находится в хорошо проветриваемом месте.

Можно ли комбинировать несколько источников входа?

Да, усилитель может принимать до 6 входов RCA, 8 входов высокого уровня, оптический, коаксиальный, USB Audio и Bluetooth. Вы можете выбрать активный источник через ПК-программу для Windows или опциональный пульт DRC.

Как обновить прошивку?

Обновления прошивки выполняются через ПК-программу для Windows. В меню Опции проверьте версию прошивки и параметры обновления. Загрузите последнюю прошивку с сайта производителя и следуйте инструкциям.

Что делать, если усилитель переходит в режим защиты?

Проверьте на короткое замыкание выходов на колонки, убедитесь, что напряжение питания находится в пределах 10-17 В, проверьте, не перегорел ли предохранитель. Красный светодиод POWER указывает на защиту. Отключите питание, устраните неисправность и подключите снова.

Совместим ли усилитель с Android и Windows USB Audio?

Да, подключите USB-кабель Type-A от усилителя к устройству Android или ПК с Windows. В Windows выберите BH DSP AMP как устройство вывода по умолчанию. Примечание: USB-флешки и жесткие диски не поддерживаются.

Как сбросить эквалайзер на настройки по умолчанию?

В ПК-программе для Windows нажмите кнопку СБРОС (номер 3 в разделе эквалайзера). Выберите сброс всех каналов или только текущего канала. Подтвердите действие.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Beta 8.70 DSP Black Hydra

НАЗНАЧЕНИЕ РАЗЪЕМОВ И ОРГАНОВ УПРАВЛЕНИЯ....6

ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ....7

ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ УСИЛИТЕЛЯ....8

ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛА....9

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИНАМИКОВ....14

ПОДКЛЮЧЕНИЕ К ПК....17

ОБЗОР ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ WINDOWS ПК....18

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....24

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....25

Прежде всего, мы бы хотели поздравить Вас с выбором усилителя для автомобильных акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства / уникальности наших продуктов, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания. Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Усилители Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Отточенные до совершенства схемотехнические решения с превосходной архитектурой, в совокупности с применением комплектующих самого высокого уровня позволили сделать наш продукт уникальным, способным без искажений и с высокой детальностью передавать тончайшие нюансы звучания ваших любимых композиций!

Блоки питания всех моделей усилителей рассчитаны с внушительным запасом, что позволяет добиться максимальной отдачи даже на верхних пределах заявленного уровня мощности.

Благодаря вынесению отдельных частей схемы на субплаты были сокращены и оптимизированы – длины проводников, чем полностью исключено взаимное влияние между каналами и, как следствие, улучшено переходное затухание, позволив добиться повышения четкости образов на сцене.

JUST ENJOY

Усилитель BETA 8.70 DSP - 1шт.
14-pin многоцелевой коннектор - 1шт.
16-pin коннектор входов высокого уровня - 1шт.
Type-A/Type-B USB кабель - 1шт.
Монтажный набор - 1шт.

ВНЕШНИЕ РАЗМЕРЫ

УСТАНОВОЧНЫЕ РАЗМЕРЫ

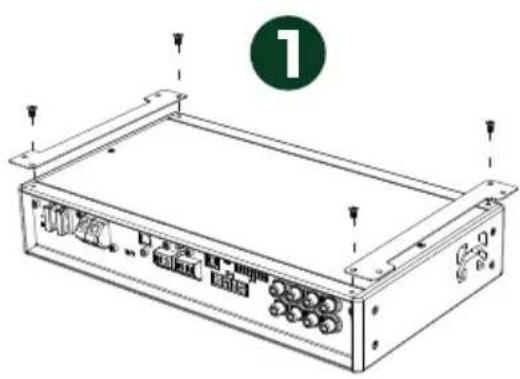

СПОСОБ КРЕПЛЕНИЯ

Монтаж DRC (приобретается отдельно)

РАЗМЕРЫ

СПОСОБ КРЕПЛЕНИЯ

1 OUTPUT – выход сигнала, линейные выходы RCA
2 SPEAKERS OUTPUTS – терминалы подключения динамиков усилителя АВ класса
3 MODE – индикатор выбранного пресета (зеленый - мигает)
4 SPEAKERS OUTPUTS – терминалы подключения динамиков усилителя D класса
5 AMP – переключатель режима заземления усилителя
6 POWER INPUT – терминалы подключения питания
7 POWER ON SW – HIGH/ACC – выбор режима включения усилителя
8 INPUT – вход сигнала, линейные входы RCA
9 HIGH-LEVEL INPUT – вход сигнала высокого уровня
10 DSP – переключатель режима заземления DSP
11 USB PC – порт подключения к ПК
12 REMOTE – вход подключения дистанционного регулятора DRC
13 BT – индикатор работы bluetooth (синий)
14 OPTICAL INPUT – вход сигнала, оптический вход
15 USB AUDIO – вход сигнала, USB audio
16 COAXIAL INPUT – вход сигнала, коаксиальный вход
POWER – индикатор работы (синий) / индикатор защиты (красный)

Автомобильные усилители Black Hydra сконструированы для работы в 12-вольтовых системах с допустимым напряжением 10-17В. Существенное отклонение напряжения от рабочих пределов может привести к некорректной работе устройства либо к его полному выходу из строя.

Мы рекомендуем использовать кабели питания, изготовленные из бескислородной меди, сечением, позволяющим передавать электрический сигнал с минимальными потерями. В случае, если расстояние от аккумуляторной батареи до усилителя превышает 4м, мы рекомендуем использовать кабели большего сечения, в целях предотвращения потери качества звучания.

Монтаж питания начните с подключения кабеля отрицательной полярности (минус), заземлив его в ближайшей к усилителю точке на кузове автомобиля. Плюсовой кабель подключите непосредственно от соответствующей клеммы аккумуляторной батареи.

Во избежание возникновения проблем в электрических и электронных системах Вашего автомобиля, монтаж и подключение электрического питания усилителя должен осуществляться только квалифицированными специалистами! (Рис. 1)

Усилитель оснащен двумя предохранителями ножевого типа на 35 А. В случае необходимости замены предохранителя используйте только предохранитель того же типа и номинала, что и оригинальный. (Рис. 2)

Усилитель поддерживает два варианта дистанционного включения:

Для выбора желаемого способа включения усилителя используйте переключатель режима включения на боковой панели.

1. По входному сигналу высокого уровня (HIGH): путем подключения к входным терминалам высокого уровня источника сигнала высокого уровня от OEM головного устройства и установки переключателя POWER ON SW в положение HIGH. Таким образом активируется функция включения усилителя при наличии сигнала высокого уровня. Установка переключателя POWER ON SW в положение ACC отключает данную функцию.

1. С помощью терминала дистанционного включения(ACC): путем соединения входного терминала дистанционного включения ACC с выходным сигналом удаленного включения REMOTE OUT, поступающим от стороннего головного устройства, что позволит дистанционно включить и выключить усилитель.

Вы также можете использовать выходной терминал REM OUT для автоматического включения второго усилителя в вашей аудиосистеме.

ПОДКЛЮЧЕНИЕ ПО BLUETOOTH

Усилитель имеет встроенный модуль Bluetooth 5.0, который поддерживает высококачественный звуковой профиль AptXHD.

Чтобы подключить устройство к модулю Bluetooth усилителя, перейдите в настройки Bluetooth вашего устройства и найдите устройство Bluetooth с именем BETA 8.70 DSP, затем выполните сопряжение вашего устройства с Bluetooth усилителя. После успешного сопряжения светодиод BT на боковой панели усилителя загорится синим цветом.

ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛА USB-AUDIO ДЛЯ WINDOWS ПК И ANDROID УСТРОЙСТВ

Этот усилитель поддерживает цифровое соединение USB-Audio с устройствами под управлением Android OS и Windows. Чтобы подключить усилитель к устройству, подключите кабель USB Type-A (2.0/3.0) к порту USB Type-A на боковой панели усилителя, затем подключите его к устройству. В списке устройств вывода звука вы увидите устройство с именем BH DSP AMP. Выберите это устройство в качестве устройства вывода звука по умолчанию.

ПРИМЕЧАНИЕ: ЭТОТ УСИЛИТЕЛЬ НЕ ПОДДЕРЖИВАЕТ ВОСПРОИЗВЕДЕНИЕ С ВНЕШНИХ USB-FLASH И HDD/SSD НАКОПИТЕЛЕЙ.

ПОДКЛЮЧЕНИЕ ЦИФРОВОГО ИСТОЧНИКА СИГНАЛА ЧЕРЕЗ ОПТИЧЕСКИЙ ВХОД S-PDIF

Этот усилитель поддерживает входной сигнал PCM с частотой дискретизации до 96 кГц/24 бит. Поэтому усилитель не поддерживает воспроизведение многоканального сигнала DOLBY DIGITAL (AC3), поступающего от аудио / видеоисточников (например, многоканальный звук из DVD-видео) или DTS.

Подключите оптоволоконный кабель с разъемом TOSLINK к (OPTICAL INPUT) или коаксиальный кабель к коаксиальному разъему (COAXIAL INPUT).

ОПТИЧЕСКОЕ ПОДКЛЮЧЕНИЕ S-PDIF

КОАКСИАЛЬНОЕ ПОДКЛЮЧЕНИЕ

ПРИМЕЧАНИЕ: ВЫХОД ПОДКЛЮЧЕННОГО УСТРОЙСТВА ДОЛЖЕН БЫТЬ УСТАНОВЛЕН В РЕЖИМ СТЕРЕО ДЛЯ ВОСПРОИЗВЕДЕНИЯ СИГНАЛА.

Как выбрать оптический (OPTICAL INPUT) или коаксиальный (COAXIAL INPUT) вход:

• Используя DRC (продается отдельно), выберите ОПТИЧЕСКИЙ или КОАКСИАЛЬНЫЙ вход.
• Используя программное обеспечение для Windows ПК.

ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛА ВЫСОКОГО УРОВНЯ

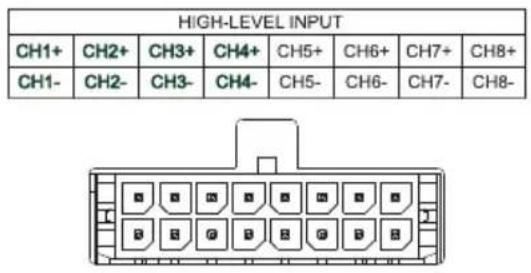

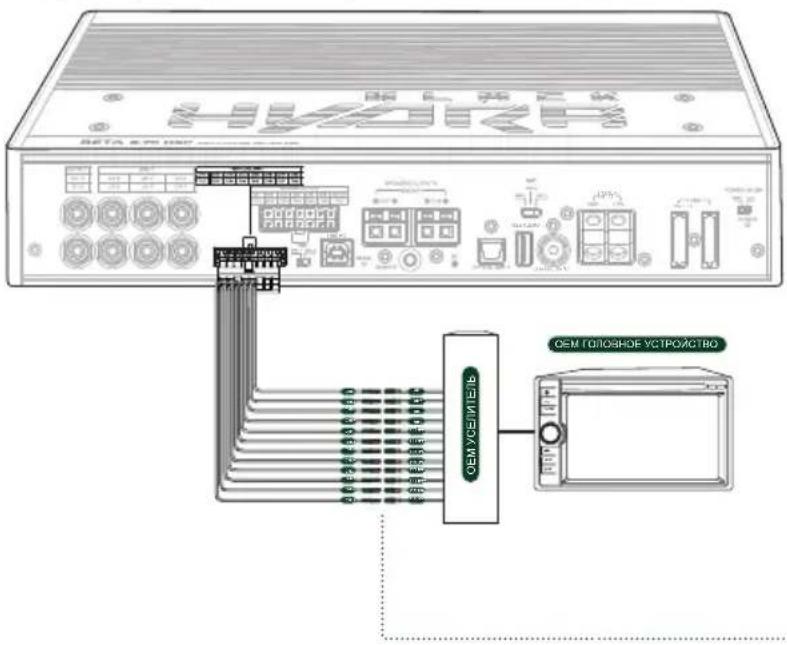

Этот усилитель оснащен 16-pin коннектором входов высокого уровня к которому можно подключить до 8 входных каналов высокого уровня. Этот вход позволяет использовать функцию автоматического включения усилителя, а также принимает сигналы высокого уровня, поступающие от источника сигнала с уровнем напряжения от 6,5 В до 15 В RMS.

Каналы СН1, СН2, СН3, СН4 оснащены функцией автоматического включения/выключения усилителя при подключении к ним источников сигнала высокого уровня. Эту функцию можно включить или выключить с помощью переключателя POWER ON SW на боковой панели усилителя.

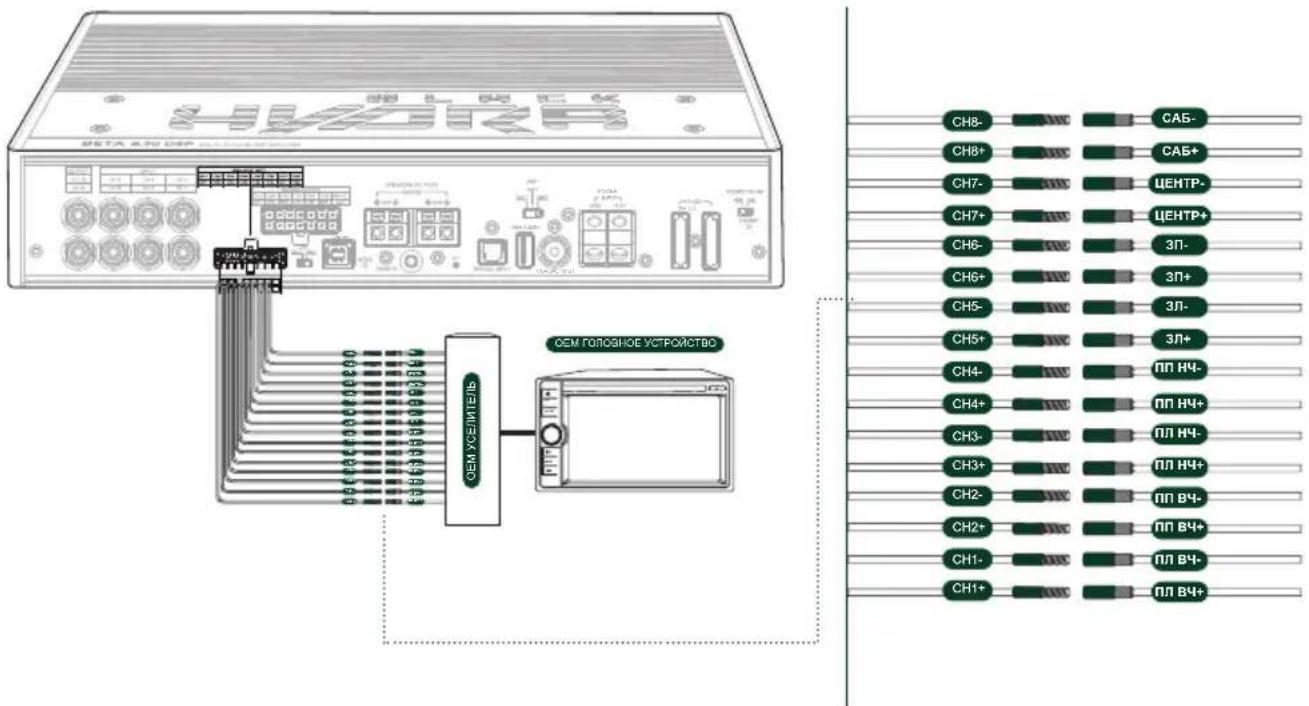

Пример1. High-level input: 2x-полосный фронт + тыл.

Пример 2. High-level input: 2x-полосный фронт + тыл + центральный канал + сабвуфер.

ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛА НИЗКОГО УРОВНЯ

Этот усилитель имеет 6 низкоуровневых входов RCA. Эти входы принимают сигнал от источника сигнала, который должен иметь уровень от 0,78 В до 6 В RMS. Эти входные каналы можно настраивать различными способами с помощью программного обеспечения для Windows ПК.

Пример 1. Low-level input: фронт + тыл + центр + сабвуфер.

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО УСИЛИТЕЛЯ

Усилитель оснащен двумя выходами RCA, которые можно использовать для подключения второго усилителя, если вы хотите использовать до 16 каналов усиления в вашей аудиосистеме.

ВЫХОДЫ ДИНАМИКОВ

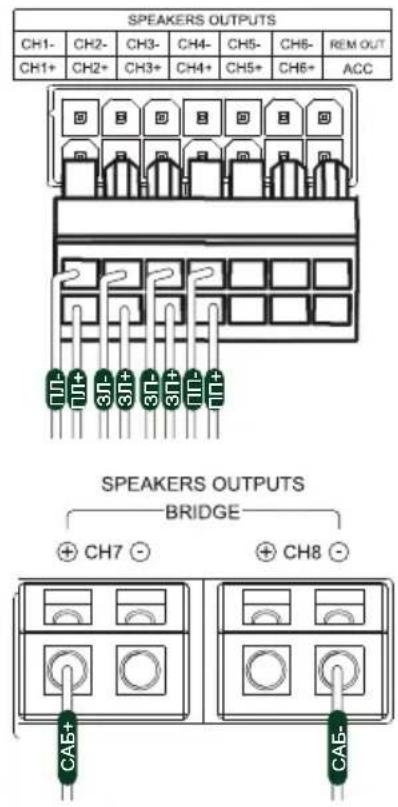

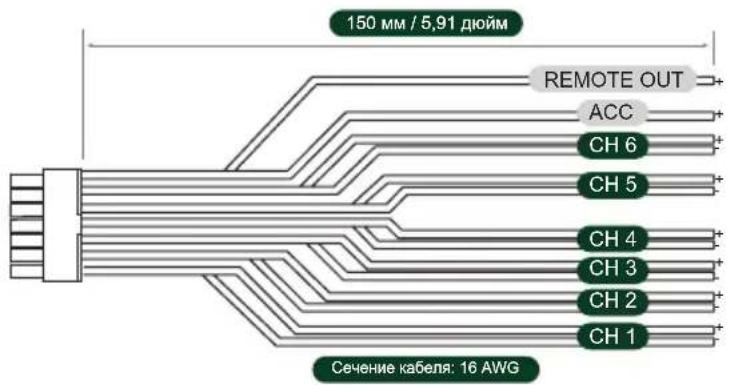

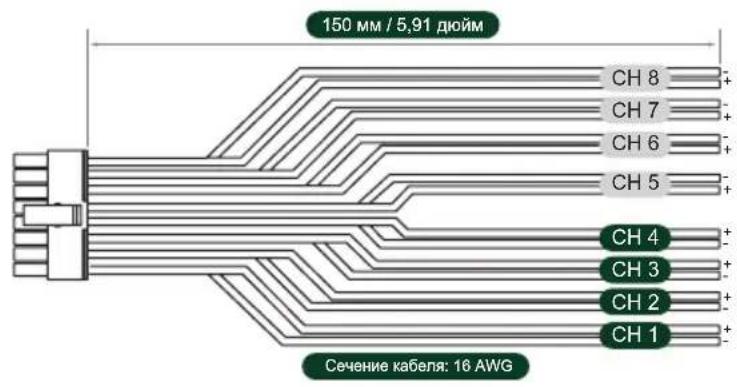

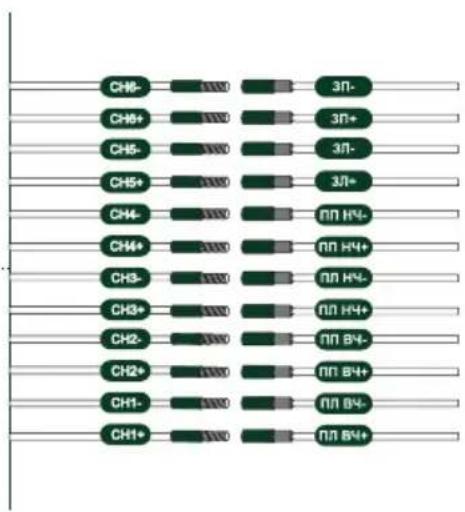

Усилитель поставляется с 14-pin многоцелевым коннектором, к которому можно подключить до 6 выходных каналов класса АВ усилителя мощностью RMS 70Вт при 4Ом на каждый из каналов.

Дополнительно усилитель имеет два выходных канала класса D, которые могут использоваться в мостовом режиме с выходной мощностью RMS 220Вт при 4Ом или 2x110Вт при 2Ом в поканальном режиме включения.

Выходные каналы можно настроить с помощью программного обеспечения для Windows ПК. Каждый канал имеет возможность настройки:

Параметрического эквалайзера с 31 полосами;

- Кроссовера с произвольными частотными шагами в диапазоне от 20 до 20 000 Гц и возможностью выбора типа фильтра АЧХ (Баттерворта, Бесселя или Линквица-Райли) с крутизной спада в диапазоне от 6 до 48дБ/Окт;

- Цифровой коррекции временных задержек 0-20мс / 0-679,38см / 0-269,57дюйм;

Инверсии фазы 0,180°; -

Регулировки уровня сигнала в диапазоне от +6 до -60дБ; -

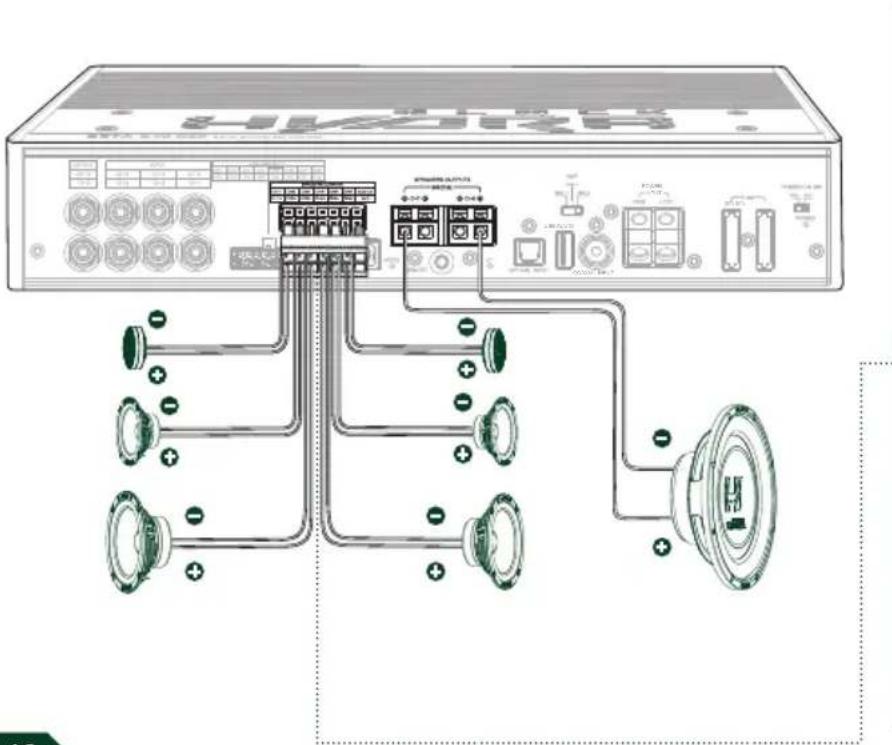

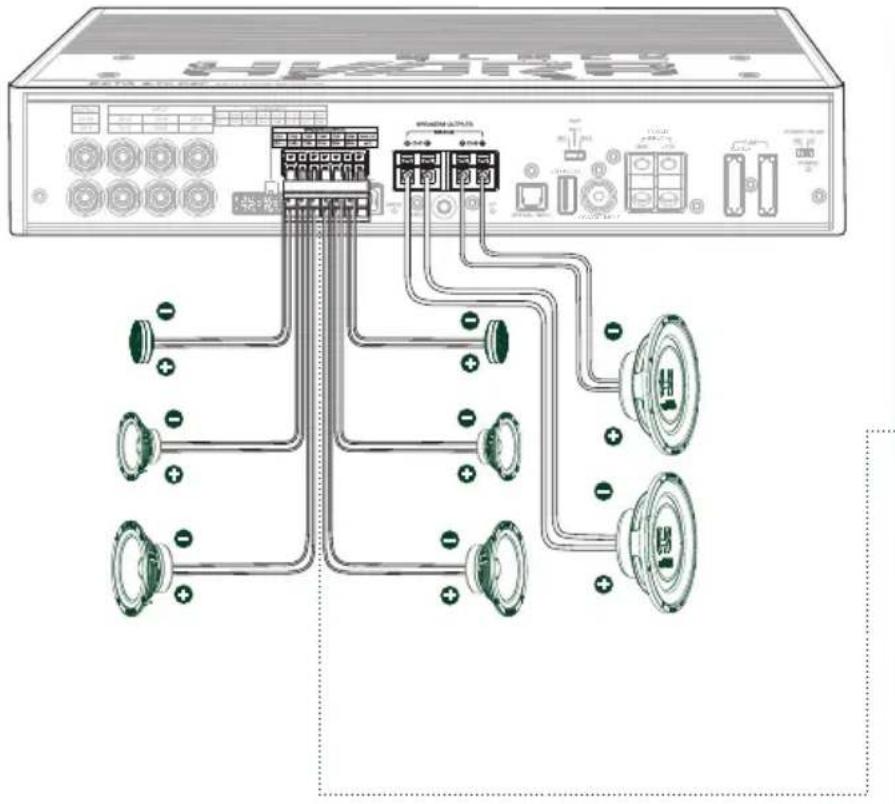

Пример 1. Speakers outputs: 2x-полосный фронт + 2x-полосный тыл + сабвуфер в мостовом режиме.

Пример 2. Speakers outputs: 2x-полосный фронт + широкополосный тыл + сабвуфер в мостовом режиме.

Пример 3. Speakers outputs: 3x-полосный фронт + два сабвуфера.

Пример 4. Speakers outputs: 3x-полосный фронт + сабвуфер в мостовом режиме.

Используйте соединительный кабель USB Type-B для подключения усилителя к Windows ПК, это позволит управлять всеми его функциями с помощью программного обеспечения для Windows ПК. Порт подключения к ПК совместим со стандартами подключения USB 2.0/3.0.

Отсканируйте QR-код для загрузки приложения на ПК

Внимание!!! Для управления всеми настройками усилителя, вам необходимо загрузить приложение для Windows ПК

ЗАПУСК ПРИЛОЖЕНИЯ

Приложение совместимо со всеми версиями Windows 10 и Windows 11, для удобства пользователя приложение не требует установки, достаточно разархивировать исполняемый файл в любую папку по выбору пользователя, после чего, для запуска приложения дважды щелкните по его значку проводнике Windows.

1 Соединение с усилителем
2 Выбор источника сигнала
3 Загрузка/Сохранение настроек усилителя
4 Базовая настройка программного обеспечения
5 Настройки эквалайзера
6 Настройки фильтрации
7 Группировка выходных каналов
8 Переход между режимами настройки
9 Режим настройки цифровой коррекции временных задержек
10 Настройка маршрутизации сигнала

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ

После запуска приложения вы увидите главный экран, в левом верхнем углу экрана, находится кнопка сопряжения с усилителем, серый цвет кнопки означает что усилитель отключен, зеленый цвет означает успешное соединение. Нажмите на кнопку подключить для подключения кусили- телю.

ВЫБОР ИСТОЧНИКА СИГНАЛА

Для выбора источника сигнала воспользуйтесь кнопками в верхнем части главного экрана.

Активный источник сигнала будет подсвечен зеленым цветом.

ЗАГРУЗКА/СОХРАНЕНИЕ НАСТРОЕК УСИЛИТЕЛЯ

Для сохранения настроек усилителя и последующего использования наж- мите на кнопку в правом верхнем углу экрана.

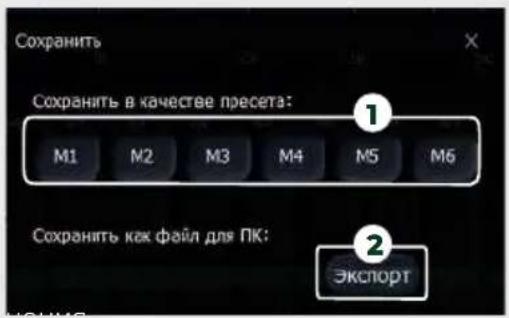

1 Во всплывающем меню нажмите, сохранить и выберите номер ячейки памяти, в которую вы хотите сохранить настройки усилителя.
2. Также вы можете экспортировать настройки в файл для сохранения на ПК, для этого нажмите на кнопку экспорт, введите имя файла и выберете место сохранения в проводнике Windows, после чего подтвердите свой выбор нажав кнопку сохранить.

БАЗОВАЯ НАСТРОЙКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Для базовой настройки программного обеспечения, нажмите на кнопку в правом верхнем углу главного экрана приложения.

В данном меню можно выбрать язык системы, посмотреть версию ПО, версию прошивки усилителя, а также вернуться к заводским установкам приложения. Для совершения выбранного действия, нажмите на соответствующий пункт меню.

НАСТРОЙКА ЭКВАЛАЙЗЕРА

Усилитель имеет возможность поканальной настройки 31 полосного параметрического эквалайзера с произвольной частотой шага для каждого из выходных каналов усилителя.

Для настройки эквалайзера выберите выходной канал, для которого будет осуществляться настройка эквалайзера, нажав на соответствующую кнопку выбора канала.

Так же можно осуществлять настройку экэквалайзера для нескольких каналов путем объединения

их в группы. Для группировки, отмечайте нужные вам каналы нажимая на чекбокс рядом с названинием канала.

ВАЖНО! ПРИ ОБЪЕДИНЕНИИ КАНАЛОВ, ОБЪЕДИНЯЮТСЯ ВСЕ НАСТРОЙКИ (НАСТРОЙКИ ФИЛЬТРОВ И ЭКВАЛАЙЗЕРА) ДЛЯ ВЫБРАННЫХ КАНАЛОВ.

Далее выберите частоту, уровень и добротность для выбранной частоты работы эквалайзера. Все настройки эквалайзера применяются в реальном времени.

Существует несколько способов ввода необходимых значений настроек эквалайзера, все они отмечены на рисунке выше, используйте наиболее удобный для вас способ.

Эквалайзер поддерживает переход в фиксированный (параметрический) режим в котором все 31 частоты регулировки эквалайзера являются фиксированными и заранее заданы производителем.

Для включения фиксированного режима работы эквалайзера нажмите на кнопку РЕО 1.

Для временного отключения эквалайзера без сброса его настроек нажмите на кнопку EqPass 2.

Для сброса настроек эквалайзера нажмите на кнопку СБРОС 3, далее в диалоговом меню выберите вариант сброса, все настройки или настройки для текущего канала, также вы можете отменить сброс настроек нажав на кнопку отмены.

НАСТРОЙКА ФИЛЬТРАЦИИ

Усилитель имеет возможность поканальной настройки фильтрации с произвольным шагом в диапазоне от 20 до 20 000 Гц и крутизной спада от 6 до 48 дБ/Окт для каждого из 10 выходных каналов.

Для настройки фильтрации выберите выходной канал, для которого будет осуществляться настройка фильтров, нажав на соответствующую кнопку выбора канала. Так же можно осуществлять настройку фильтров для нескольких каналов путем объединения их в группы. Для группировки, отмечайте нужные вам каналы нажимая на чекбокс рядом с названием канала.

ВАЖНО! ПРИ ОБЪЕДИНЕНИИ КАНАЛОВ, ОБЪЕДИНЯЮТСЯ ВСЕ НАСТРОЙКИ (НАСТРОЙКИ ФИЛЬТРОВ И ЭКВАЛАЙЗЕРА) ДЛЯ ВЫБРАННЫХ КАНАЛОВ.

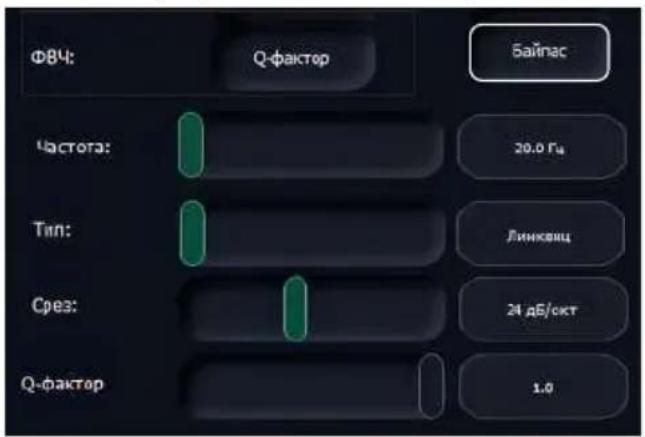

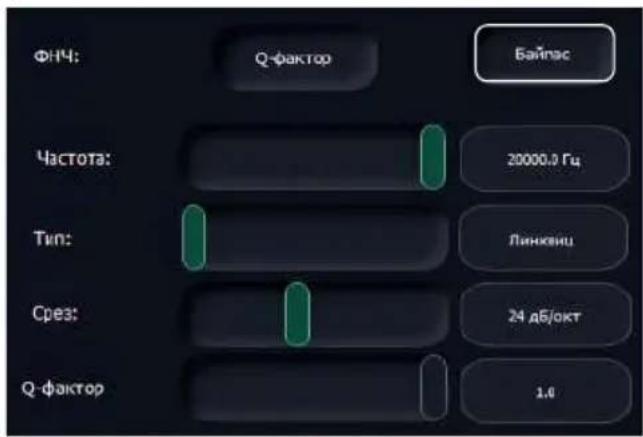

Далее выберите частоту, тип электрического фильтра АЧХ, крутизну спада и добротность для выбранной частоты работы фильтра ФВЧ и фильтра ФНЧ.

Все настройки кроссовера применяются в реальном времени и отображаются на графике АЧХ.

Существует несколько способов ввода необходимых значений настроек фильтров, все они от- мечены на рисунке выше, используйте наиболее удобный для вас способ.

Для временного отключения, выбранного фильтра без сброса его настроек нажмите на кнопку БАЙПАС рядом с названием фильтра.

ГРУППИРОВКА ВЫХОДНЫХ КАНАЛОВ ДЛЯ УПРОЩЕНИЯ НАСТРОЙКИ

Для группировки, отмечайте нужные вам выходные каналы нажимая на чекбокс рядом с названием канала. Также возможно временно отключить звук текущего канала или всех остальных каналов кроме текущего, нажимая на соответствующие значки рядом с названием канала.

ВАЖНО! ПРИ ОБЪЕДИНЕНИИ КАНАЛОВ, ОБЪЕДИНЯЮТСЯ ВСЕ НАСТРОЙКИ (НАСТРОЙКИ ФИЛЬТРОВ И ЭКВАЛАЙЗЕРА) ДЛЯ ВЫБРАННЫХ КАНАЛОВ.

Для удобства настройки при использовании выходных каналов в стерео режиме их можно автоматически объединить в пары путем нажатия на кнопку ЛП группа

ПЕРЕХОД МЕЖДУ РЕЖИМАМИ НАСТРОЙКИ

Для выбора режима настройки используйте кнопки внизу главного экрана приложения, они позволяют перейти от настройки эквалайзера и фильтрации к режимам настройки временных задержек и маршрутизации сигнала Эквалайзер Задержки Маршругизация

РЕЖИМ НАСТРОЙКИ ЦИФРОВОЙ КОРРЕКЦИИ ВРЕМЕННЫХ ЗАДЕРЖЕК

В случае необходимости разворота фазы сигнала с 0° на 180° на выбранном канале используйте кнопку ФАЗА.

Для настройки временных задержек выберите нужный вам выходной канал и необходимые единицы измерения в которых будут вводиться данные временной задержки, после чего введите необходимое значение временной задержки.

Также возможно временно отключить звук текущего канала или всех остальных каналов кроме текущего нажимая на соответствующие значки рядом с названиями канало Канал 1 0.00 см

Существует несколько способов ввода необходимых значений настроек временных задержек, все они отмечены на рисунке выше, используйте наиболее удобный для вас способ.

Усилитель поддерживает регулировку временных задержек в следующих диапазонах единиц измерений: 0-20мс / 0-679,38см / 0-269,57дюйм.

НАСТРОЙКА МАРШРУТИЗАЦИИ СИГНАЛА

В случае если на входе в усилитель имеется сигнал разделенный поканально его можно объединить или передать без преобразования на нужный канал усилителя при помощи таблицы маршрутизации. Таблица маршрутизации поддерживает регулировку уровня сигнала для каждого из каналов в диапазоне от 0 до 100%.

Для настройки маршрутизации сигнала используйте таблицу маршрутизации, где по горизонтали расположены все возможные входы сигнала, а по вертикали все возможные выходы сигнала.

Чтобы выбрать уровень сигнала из нужного вам входа на выбранном вами выходе, найдите его значение в таблице и нажмите на соответствующее значение, после чего отрегулируйте уровень сигнала при помощи слайдера, расположенного слева от таблицы, либо введите нужное значение непосредственно на клавиатуре ПК.

ПАРАМЕТРЫ	BETA 8.70 DSP
Класс AB+D
Количество каналов	8
Мощность RMS, 4 Ohm	6 x 70 Вт + 2 x 90 Вт
Мощность RMS, 2 Ohm	6 x 80 Вт + 2 x 110 Вт
Мощность RMS, 4 Ohm(мостовое включение)	1 x 220 Вт
Входы	6 x RCA
	8 x HIGH-LEVEL
	1 x OPTICAL
	1 x COAXIAL
	1 x ACC
	1 x USB AUDIO
	1 x USB PC
Выходы	8 x SPEAKER OUTPUT
	2 x RCA
	1 x REM OUT
Диапазон частот	20 - 20 000 Гц
Коэффициент искажений	AB - <0,015 (1 кГц) / D - <0,05 (1 кГц)
Соотношение сигнал / шум	≥100 дБ
Входное сопротивление	10 кОм
Входная чувствительность(входы низкого уровня)	0,78 - 6 В
Входная чувствительность(входы высокого уровня)	6,5 - 15 В
Кроссовер	ФНЧ: 20 - 20 000 Гц при 6 - 48 дБ/ОктФВЧ: 20 - 20 000 Гц при 6 - 48 дБ/Окт
Предохранители	2 x 35 А
Аудио процессор	ADAU1452
ЦАП	24 бит 96 кГц
АЦП	24 бит 96 кГц
Рабочее напряжение	10-17 В
Размеры (ДхШхВ), мм / дюйм	312 x 180 x 55 / 12,28 x 7,1 x 2,17

ИНФОРМАЦИЯ О ГАРАНТИЙНОМ СРОКЕ, СЕРВИСНОМ ОБСЛУЖИВАНИИ И СРОКЕ СЛУЖБЫ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).

Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.

По истечении срока службы товар подлежит утилизации.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" недопускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации / переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Basshead I&E Trading Co., Ltd Произведено в Китае

INTRODUCTION....28

KIT CONTENTS....29

INSTALLATION....30
