LEGEND 840 - SSD ADATA - Бесплатное руководство пользователя

Тип продукта	M.2 NVMe SSD
Форм-фактор	M.2 2280
Интерфейс	PCIe Gen3 x4, NVMe 1.3
Доступные емкости	256 ГБ, 512 ГБ, 1 ТБ
Последовательное чтение	до 3500 МБ/с
Последовательная запись	до 3000 МБ/с
Случайное чтение (IOPS)	до 300K
Случайная запись (IOPS)	до 280K
Тип NAND Flash	3D TLC
Размеры	80.0 x 22.0 x 2.15 мм
Вес	прибл. 8 г
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Потребляемая мощность (активная)	~5.5 Вт
Потребляемая мощность (простой)	~0.3 Вт
MTBF	2 000 000 часов
Гарантия	5 лет ограниченная
Поддерживаемые системы	Windows, Linux, Mac OS, PlayStation 5
В комплекте	монтажный винт (винт M.2)

Часто задаваемые вопросы - LEGEND 840 ADATA

Как установить SSD ADATA LEGEND 840 в настольный ПК?

Сначала сделайте резервную копию данных, выключите ПК и отключите кабель питания. Снимите корпус ПК, найдите слот M.2 PCIe, совместите вырез на SSD со слотом, вставьте под углом 30 градусов и закрепите прилагаемым винтом. Соберите корпус и включите питание.

Совместим ли ADATA LEGEND 840 с PlayStation 5?

Да, LEGEND 840 соответствует требованиям PS5. Убедитесь, что у вас установлено последнее системное ПО PS5. Установите, сняв заднюю крышку, открутив крышку слота расширения, установив стойку в правильное отверстие, вставив SSD и закрепив его. Затем отформатируйте накопитель в настройках PS5.

Какова максимальная емкость ADATA LEGEND 840?

LEGEND 840 доступен в емкостях до 1 ТБ, хотя точные варианты могут различаться в зависимости от региона. Проверьте упаковку продукта для получения конкретных емкостей.

Требует ли ADATA LEGEND 840 каких-либо драйверов для работы?

Нет, SSD использует стандартный драйвер NVMe, встроенный в современные операционные системы, такие как Windows 10/11, Linux и macOS. Для PS5 он автоматически распознается после форматирования.

Как отформатировать ADATA LEGEND 840 для использования на PS5?

После физической установки SSD включите PS5. Появится запрос на форматирование M.2 SSD. Следуйте инструкциям на экране. Форматирование стирает все данные на накопителе. Вы также можете отформатировать позже через Настройки > Хранилище > M.2 SSD.

Какова скорость последовательного чтения LEGEND 840?

LEGEND 840 обеспечивает скорость последовательного чтения до 3500 МБ/с в зависимости от емкости и конфигурации системы.

Можно ли использовать ADATA LEGEND 840 в ноутбуке?

Да, если в ноутбуке есть слот M.2, поддерживающий NVMe PCIe. Шаги установки включают снятие задней панели, поиск слота M.2, вставку SSD под углом и закрепление винтом. Всегда сначала делайте резервную копию данных.

Какие инструменты нужны для установки SSD?

Вам понадобится крестовая отвертка (стандартная 3.5 мм для винтов корпуса и меньшая для винтов M.2, обычно 1.85-1.98 мм). Пластиковый лопаточный инструмент может помочь для задних панелей ноутбуков.

Поддерживает ли ADATA LEGEND 840 аппаратное шифрование?

LEGEND 840 поддерживает шифрование AES 256 бит, но для его включения требуется программное обеспечение, например ADATA SSD ToolBox. Совместимость зависит от системы.

Как проверить состояние моего ADATA LEGEND 840?

Вы можете скачать ADATA SSD ToolBox с официального сайта. Он предоставляет мониторинг S.M.A.R.T., обновления прошивки и информацию о состоянии накопителя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LEGEND 840 ADATA

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаитвердотельный накопительМ.2 ADATA

*Для разборкикорпусарекомендуется использовать стандартнуюкрестовуюотвертку (3,5 мм); адля установкитвердотельногонакопителя М.2 требуется крестоваяотвертка меньшегоразмера, таккаквнем используются винты диаметром 1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныес ПКна внешнемустройстве, например навнешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполниврезервированиеданных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположенияслотовзависитот моделиПК. Подробнаяинформацияпредставленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыс помощью маленькой крестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЬ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNPC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаи твердотельный накопительМ.2 ADATA

*Для разборки корпусарекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установкитвердотельногонакопителяМ.2 требуется крестоваяотверткаменьшего размера, так как в нем используютсявинтыдиаметром1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

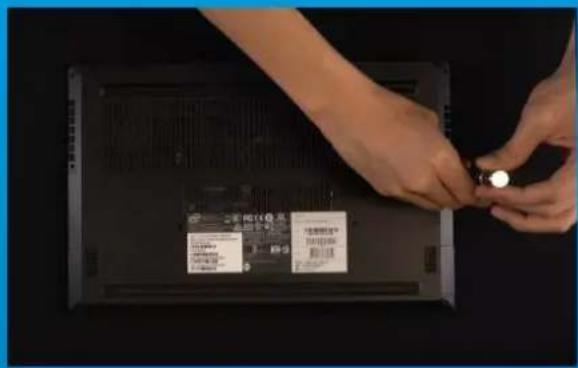

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

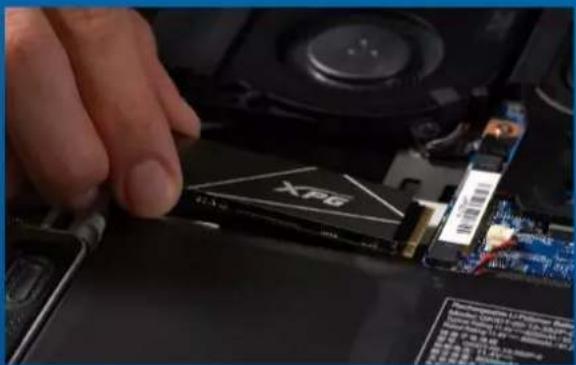

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждениюустройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNLAPTOP

Как установить твердотельный накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 ADATA
• Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

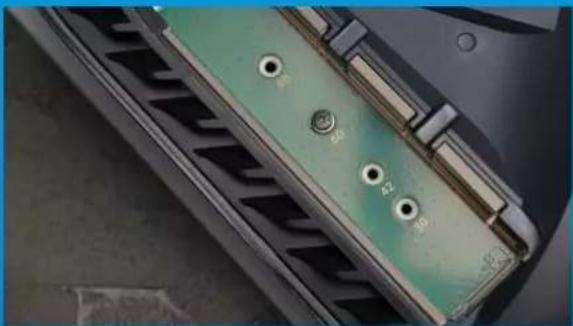

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
