Produkttyp	M.2 NVMe SSD
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen3 x4, NVMe 1.3
Verfügbare Kapazitäten	256GB, 512GB, 1TB
Sequentielles Lesen	Bis zu 3500 MB/s
Sequentielles Schreiben	Bis zu 3000 MB/s
Zufälliges Lesen (IOPS)	Bis zu 300K
Zufälliges Schreiben (IOPS)	Bis zu 280K
NAND-Flash-Typ	3D TLC
Abmessungen	80.0 x 22.0 x 2.15 mm
Gewicht	Ca. 8 g
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Leistungsaufnahme (aktiv)	~5.5 W
Leistungsaufnahme (Leerlauf)	~0.3 W
MTBF	2.000.000 Stunden
Garantie	5 Jahre eingeschränkt
Unterstützte Systeme	Windows, Linux, Mac OS, PlayStation 5
Mitgeliefertes Zubehör	Montageschraube (M.2-Schraube)

Häufig gestellte Fragen - LEGEND 840 ADATA

Wie installiere ich die ADATA LEGEND 840 SSD auf einem Desktop-PC?

Sichern Sie zuerst Ihre Daten, schalten Sie den PC aus und ziehen Sie das Netzkabel ab. Entfernen Sie das PC-Gehäuse, finden Sie den M.2-PCIe-Steckplatz, richten Sie die Kerbe an der SSD mit dem Steckplatz aus, setzen Sie sie in einem 30-Grad-Winkel ein und befestigen Sie sie mit der mitgelieferten Schraube. Bauen Sie das Gehäuse wieder zusammen und schalten Sie den PC ein.

Ist die ADATA LEGEND 840 mit der PlayStation 5 kompatibel?

Ja, die LEGEND 840 erfüllt die PS5-Anforderungen. Stellen Sie sicher, dass Sie die neueste PS5-Systemsoftware haben. Installieren Sie sie, indem Sie die Abdeckung entfernen, die Schraube der Erweiterungssteckplatzabdeckung lösen, den Abstandshalter in das richtige Loch setzen, die SSD einsetzen und befestigen. Formatieren Sie dann das Laufwerk in den PS5-Einstellungen.

Was ist die maximale Kapazität der ADATA LEGEND 840?

Die LEGEND 840 ist in Kapazitäten bis zu 1 TB erhältlich, die genauen Optionen können je nach Region variieren. Überprüfen Sie die Produktverpackung auf spezifische Kapazitäten.

Benötigt die ADATA LEGEND 840 Treiber, um zu funktionieren?

Nein, die SSD verwendet den standardmäßigen NVMe-Treiber, der in modernen Betriebssystemen wie Windows 10/11, Linux und macOS integriert ist. Für die PS5 wird sie nach der Formatierung automatisch erkannt.

Wie formatiere ich die ADATA LEGEND 840 für die Verwendung auf einer PS5?

Nachdem Sie die SSD physisch installiert haben, schalten Sie die PS5 ein. Es erscheint eine Aufforderung, die M.2-SSD zu formatieren. Folgen Sie den Anweisungen auf dem Bildschirm. Durch die Formatierung werden alle Daten auf dem Laufwerk gelöscht. Sie können auch später unter Einstellungen > Speicher > M.2-SSD-Speicher formatieren.

Was ist die sequentielle Lesegeschwindigkeit der LEGEND 840?

Die LEGEND 840 bietet sequentielle Lesegeschwindigkeiten von bis zu 3500 MB/s, abhängig von der Kapazität und Systemkonfiguration.

Kann ich die ADATA LEGEND 840 in einem Laptop verwenden?

Ja, solange der Laptop einen M.2-Steckplatz hat, der NVMe PCIe unterstützt. Die Installationsschritte umfassen das Entfernen der Rückabdeckung, das Auffinden des M.2-Steckplatzes, das Einsetzen der SSD im Winkel und das Befestigen mit einer Schraube. Sichern Sie immer zuerst Ihre Daten.

Welche Werkzeuge benötige ich, um die SSD zu installieren?

Sie benötigen einen Kreuzschlitzschraubendreher (Standard 3,5 mm für Gehäuseschrauben und einen kleineren für M.2-Schrauben, typischerweise 1,85-1,98 mm). Ein Kunststoff-Hebewerkzeug kann für Laptop-Rückabdeckungen hilfreich sein.

Unterstützt die ADATA LEGEND 840 Hardwareverschlüsselung?

Die LEGEND 840 unterstützt AES-256-Bit-Verschlüsselung, aber die Aktivierung erfordert Software wie ADATA SSD ToolBox. Die Kompatibilität hängt vom System ab.

Wie kann ich den Zustand meiner ADATA LEGEND 840 überprüfen?

Sie können die ADATA SSD ToolBox von der offiziellen Website herunterladen. Sie bietet S.M.A.R.T.-Überwachung, Firmware-Updates und Informationen zum Laufwerkszustand.

BEDIENUNGSANLEITUNG LEGEND 840 ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

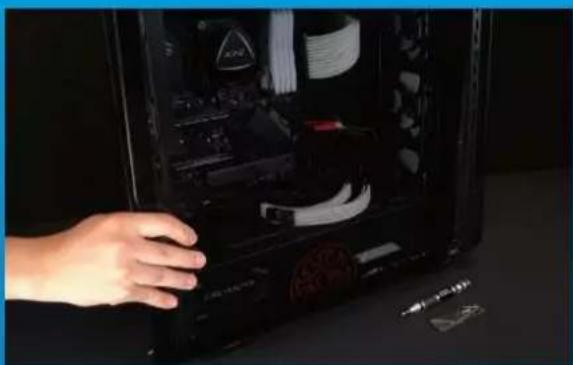

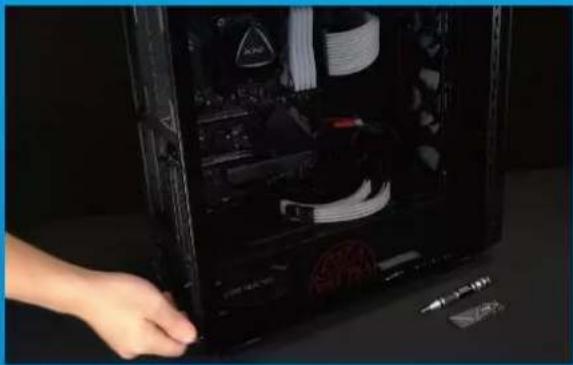

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

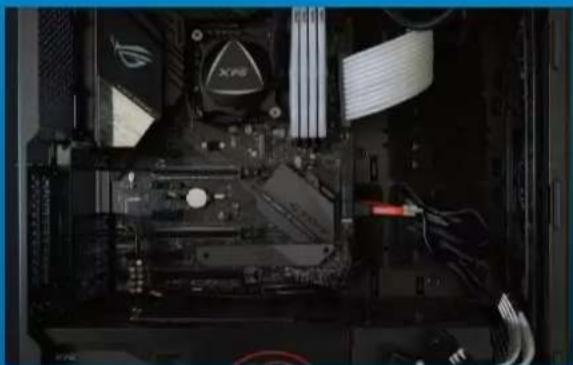

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterelnformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

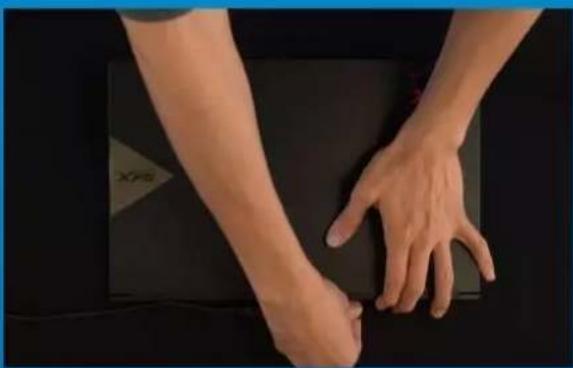

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

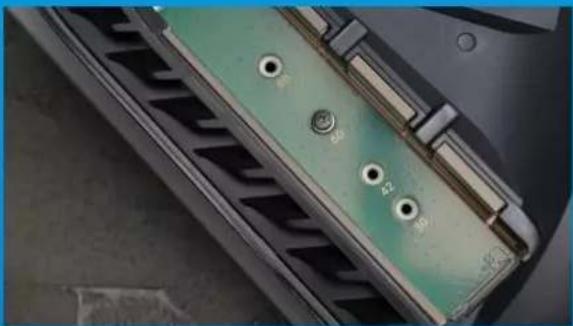

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

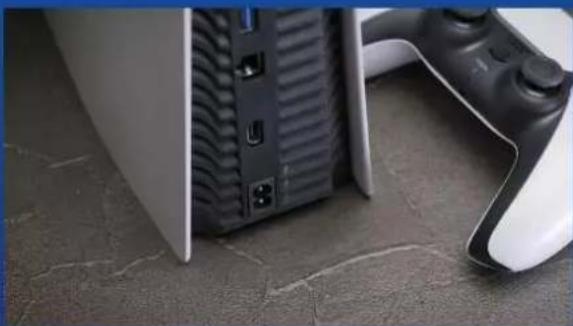

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
