Rasp DZ1860 - Часы Diesel - Бесплатное руководство пользователя

Тип изделия	Аналоговые кварцевые часы
Модель	Rasp DZ1860
Бренд	Diesel
Материал корпуса	Нержавеющая сталь
Материал браслета	Нержавеющая сталь
Механизм	Кварцевый
Дисплей	Аналоговый с окошком даты
Водонепроницаемость	5 АТМ (50 метров)
Диаметр корпуса	50 мм
Толщина корпуса	14 мм
Вес	170 г
Тип батареи	SR626SW (заменяет 377)
Срок службы батареи	Примерно 2 года
Материал стекла	Минеральное стекло
Тип застежки	Застежка-книжка с защитным замком
Тип головки	Заводная головка вытяжного типа
Функции	Часы, минуты, секунды, дата
Светящиеся элементы	Светящиеся стрелки и метки
Уход и чистка	Протирать мягкой тканью; избегать растворителей
Безопасность	Держите подальше от сильных магнитных полей
Запчасти и ремонт	Рекомендуется авторизованный сервисный центр Diesel

Часто задаваемые вопросы - Rasp DZ1860 Diesel

Как установить время на моих часах Diesel Rasp DZ1860?

Вытяните заводную головку до второго положения (полностью наружу) и вращайте её по часовой стрелке или против часовой стрелки, чтобы установить правильное время. Когда закончите, нажмите головку обратно.

Как установить дату?

Вытяните заводную головку до первого положения (частично наружу) и вращайте её, пока не появится правильная дата. Затем нажмите головку обратно.

Какой тип батареи используется в Rasp DZ1860?

В часах используется батарея SR626SW (аналог 377). Замену должен производить специалист.

Водонепроницаемы ли часы Diesel Rasp DZ1860?

Да, они водонепроницаемы до 5 АТМ (50 метров). Подходят для душа и кратковременного плавания, но не для дайвинга.

Как отрегулировать металлический браслет?

Браслет имеет съёмные звенья. Используйте инструмент для удаления звеньев или обратитесь к ювелиру. Обычно штифты выталкиваются в направлении стрелки.

Как чистить мои часы?

Чистите корпус и браслет мягкой влажной тканью. Избегайте использования химикатов, ультразвуковых очистителей и погружения в воду, если заводная головка вытянута.

Что делать, если часы остановились?

Сначала проверьте, полностью ли вдавлена заводная головка. Если часы всё ещё не работают, возможно, разрядилась батарея. Замените батарею в авторизованном сервисном центре.

Есть ли у часов светящиеся стрелки?

Да, стрелки и часовые метки покрыты светящимся материалом для видимости в условиях низкой освещённости.

Заводная головка завинчивающаяся или вытяжного типа?

Головка стандартного вытяжного типа. Она должна быть полностью вдавлена для обеспечения водонепроницаемости.

Где можно обслужить часы?

Для ремонта и замены батареи обращайтесь в авторизованный сервисный центр Diesel или к надёжному часовщику.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Rasp DZ1860 Diesel

• Не производите никаких манипуляций с кнопками (ободом) и не устанавливайте время, когда часы находятся под водой или в мокром состоянии. После пребывания в соленой воде корпус часов и металлические ремешки следует тщательно ополоснуть пресной водой.
• Запрещено использовать часы в джакузи (сауне). Не надевайте часы DIESEL при посещении джакузи (сауны). В результате комбинированного воздействия высокой температуры и воды часы могут частично утратить водонепроницаемость.
• Не осуществляйте перевод стрелок или даты назад, когда аналоговые стрелки находятся между 20:00 и 3:00. В это время механизмы находятся слишком близко друг к другу, и такой перевод может привести к поломке.

Водонепроницаемость

Водонепроницаемость Контакт с водой
Обозначение на корпусе	Глубина
		Мытье рук	Принятие душа, ванны	Плавание, подводное плавание	Ныряние с аквалангом
-	-	×	×	×	×
WR	-				×
3 ATM	3 бара, 30 метров	√	×	×	×
5 ATM	5 баров, 50 метров				×
10 ATM	10 баров, 100 метров	√	√	√	×
20 ATM	20 баров, 200 метров				√
30 ATM	30 баров, 300 метров				√
50 ATM	50 баров, 500 метров	√	√	√	√
Всегда устанавливайте заводную головку в обычное (закрытое) положение. Плотно затяните заводную головку до упора.

Часы с индикатором даты 515.2-3, 2117, 2317, VX42EZ-D

УСТАНОВКА ДАТЫ

1. Вытяните заводную головку до положения 2.
2. Поверните против часовой стрелки и установите дату.
3. Верните заводную головку в положение 1.

УСТАНОВКА ВРЕМЕНИ

1. Вытяните заводную головку до положения 3.
2. Поверните против часовой стрелки и установите время.
3. Верните заводную головку в положение 1.

1 2 3 DATA

Часы с индикатором дня недели и даты 2305

УСТАНОВКА ДАТЫ

1. Вытяните заводную головку до положения 2.
2. Поверните по часовой стрелке и установите дату.
3. Верните заводную головку в положение 1.

Оставив заводную головку в положении 2, вращайте ее в направлении против часовой стрелки и установите день недели для предыдущего дня.

ДЕНЬ 1 2 3 ДАТА

УСТАНОВКА ВРЕМЕНИ

1. Вытяните заводную головку до положения 3.
2. Поверните против часовой стрелки и установите время.
3. Верните заводную головку в положение 1.

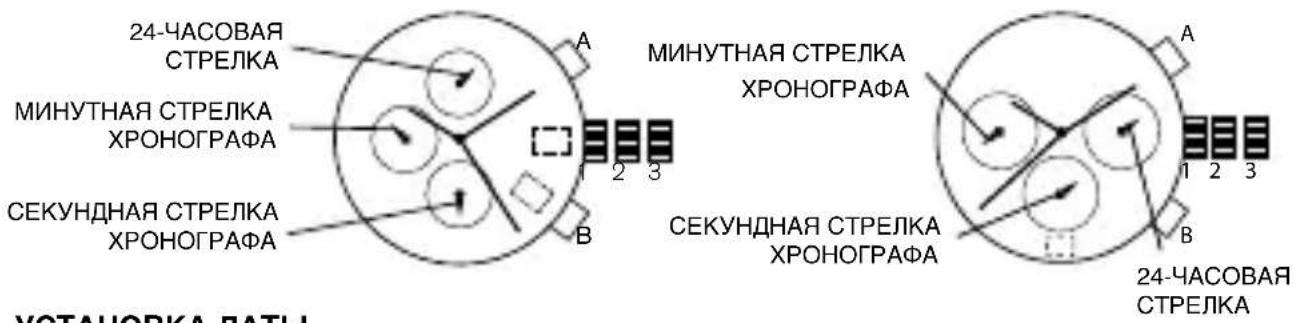

Хронограф JS15, JS16, JS26, JS10

24-ЧАСОВАЯ СТРЕЛКА МИНУТНАЯ СТРЕЛКА ХРОНОГРАФА СЕКУНДНАЯ СТРЕЛКА ХРОНОГРАФА А 1 2 3 B МИНУТНАЯ СТРЕЛКА ХРОНОГРАФА СЕКУНДНАЯ СТРЕЛКА ХРОНОГРАФА A 1 2 3 B 24-ЧАСОВАЯ СТРЕЛКА

УСТАНОВКА ДАТЫ

1. Вытяните заводную головку до положения 2.
2. Поверните по часовой стрелке и установите дату.
3. Верните заводную головку в положение 1.

УСТАНОВКА ВРЕМЕНИ

1. Вытяните заводную головку до положения 3.
2. Поверните по часовой стрелке и установите время.
3. Верните заводную головку в положение 1.

ХРОНОГРАФ

1. Нажмите кнопку А, чтобы запустить или остановить хронограф.
2. Нажмите кнопку В, чтобы сбросить результаты.

1. Если какая-либо из стрелок хронометра находится в позиции, отличной от нулевой (т.е. не на 12:00), приведите заводную головку в положение 3.
2. Нажмите А, чтобы передвинуть стрелки по часовой стрелке; нажмите В, чтобы передвинуть стрелки против часовой стрелки.
3. В результате каждого нажатия А или В, стрелка хронометра будет передвигаться на одну позицию вперед (назад). Нажмите и удерживайте А или В для быстрого передвижения стрелки вперед (назад).
4. Если обе стрелки находятся в нулевой позиции, сбросьте время и верните заводную головку в положение 1.

ПРИМЕЧАНИЕ. Минутная стрелка хронометра синхронизируется со второй стрелкой хронометра в ходе сброса результатов хронометра на ноль.

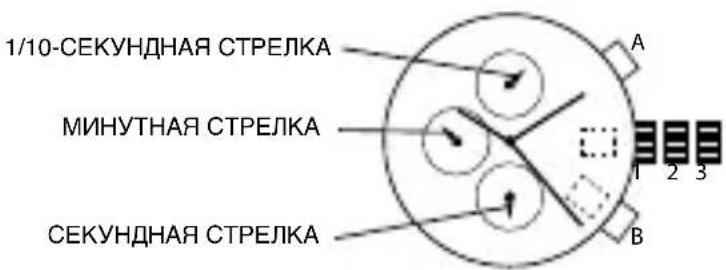

Секундомер-хронограф VD57B

1/10-СЕКУНДНАЯ СТРЕЛКА МИНУТНАЯ СТРЕЛКА СЕКУНДНАЯ СТРЕЛКА A 1 2 3 B

УСТАНОВКА ДАТЫ (только для некоторых моделей)

1. Вытяните заводную головку до положения 2.
2. Поверните по часовой стрелке и установите дату.
3. Нажатием верните заводную головку в положение 1.

УСТАНОВКА ВРЕМЕНИ

1. Вытяните заводную головку до положения 3.
2. Поверните по часовой стрелке и установите время.
3. Верните заводную головку в положение 1.

ИСПОЛЬЗОВАНИЕ СЕКУНДОМЕРА

1. Для запуска (остановки) секундомера нажмите А.
2. Для контроля промежуточного времени и сброса нажмите В.

РЕГУЛИРОВКА СТРЕЛКИ СЕКУНДОМЕРА

1. Вытяните заводную головку до положения 3.
2. Для сброса 1/10-секундной стрелки секундомера к положению «0» нажмите А.
3. Для сброса секундной и минутной стрелок нажмите В.
4. В результате каждого нажатия А или В, стрелка хронометра будет передвигаться на одну позицию вперед (назад). Нажмите и удерживайте А или В для быстрого передвижения стрелки вперед (назад).

ПРИМЕЧАНИЕ: Если стрелки секундомера не работают нормально, вытащите заводную головку и одновременно нажимайте на А и В в течение не менее 2 секунд. При отпускании кнопок секундная стрелка и стрелка счетчика 1/10 сек. секундомера сделают круг и вернутся в положение «0». Это будет означать, что внутренний контур был сброшен.

Хронограф VD51B

УСТАНОВКА ДАТЫ

1. Вытяните заводную головку до положения 2.
2. Поверните заводную головку по часовой стрелке и установите дату предыдущего дня.
3. Верните заводную головку в положение 1.

УСТАНОВКА ВРЕМЕНИ

1. Извлеките заводную головку и установите ее в положение 2, когда секундная стрелка будет находиться в положении 12:00.
2. Поверните заводную головку и установите время.
3. Верните заводную головку в положение 1.

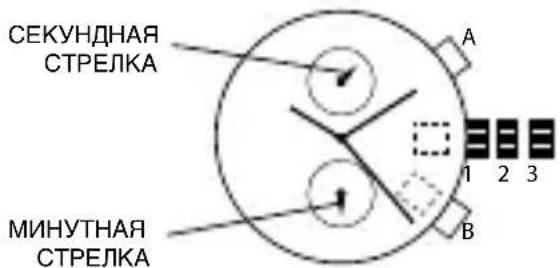

СЕКУНДНАЯ СТРЕЛКА МИНУТНАЯ СТРЕЛКА A 1 2 3 B

ИСПОЛЬЗОВАНИЕ СЕКУНДОМЕРА

1. Для запуска (остановки) секундомера нажмите А.
2. Для контроля промежуточного времени и сброса нажмите В.

ПРИМЕЧАНИЕ. Результат измерения показывают стрелки секундомера, которые вращаются независимо от центральных стрелок (и 24-часовой стрелки, где применимо).

ПРИМЕЧАНИЕ. Секундомер может измерять время до 60 минут.

РЕГУЛИРОВКА СТРЕЛКИ СЕКУНДОМЕРА

1. Вытяните заводную головку до положения 3.
2. Нажмите А или В, чтобы сбросить все стрелки секундомера в положение «0».
3. При каждом нажатии А или В стрелки будут вращаться по часовой стрелке; нажмите В, чтобы повернуть стрелки против часовой стрелки. Нажмите и удерживайте А или В для быстрого передвижения стрелки вперед (назад).
4. Верните заводную головку в положение 1.

ПРИМЕЧАНИЕ. Перед установкой времени, проверьте, что все стрелки хронографа — секундная 1/10 (где применимо), секундная, минутная — находятся в положении «0» (12 часов). ПРИМЕЧАНИЕ. Если секундомер используется, нажмите кнопки в соответствующем порядке, чтобы выполнить сброс, и проверьте, что стрелки вернулись в положение «0».

*Если хронограф осуществляет отсчет: A ° B *Если секундомер остановлен: B *Если показано промежуточное время: B ° A ° B

Хронограф VD53, VD53B, VR32A25

УСТАНОВКА ДАТЫ

1. Вытяните заводную головку до положения 2.
2. Поверните по часовой стрелке и установите дату.
3. Верните заводную головку в положение 1.

УСТАНОВКА ВРЕМЕНИ

1. Перед тем как устанавливать время, убедитесь, что хронограф остановлен и установлен в нулевое положение (на отметку 12:00).
2. Вытяните заводную головку до положения 3.
3. Поверните заводную головку по часовой стрелке и установите время.
4. Верните заводную головку в положение 1.

ХРОНОГРАФ

1. Нажмите кнопку А, чтобы запустить или остановить хронограф.
2. Нажмите кнопку В, чтобы сбросить результаты.

ФУНКЦИЯ ПРОМЕЖУТОЧНОГО ФИНИША

1. Нажмите кнопку В во время работы хронографа.
2. Нажмите кнопку В еще раз, чтобы вернуться к хронографу.
3. Нажмите кнопку А, чтобы зафиксировать окончательное значение времени.
4. Нажмите кнопку В для обнуления показаний.

1. Если какая-либо из стрелок хронометра находится в позиции, отличной от нулевой (т.е. не на 12:00), приведите заводную головку в положение 3.
2. Нажмите А, чтобы передвинуть стрелки по часовой стрелке; нажмите В, чтобы передвинуть стрелки против часовой стрелки.
3. В результате каждого нажатия А или В, стрелка хронометра будет передвигаться на одну позицию вперед (назад). Нажмите и удерживайте А или В для быстрого передвижения стрелки вперед (назад).
4. Если обе стрелки находятся в нулевой позиции, сбросьте время и верните заводную головку в положение 1.

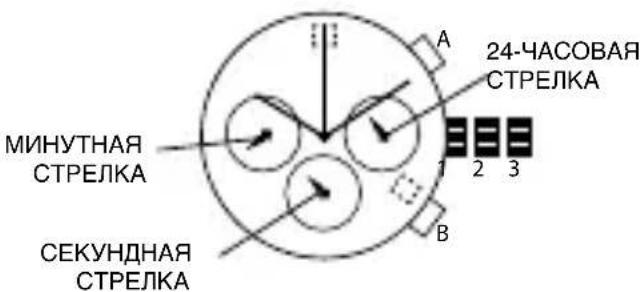

МИНУТНАЯ СТРЕЛКА СЕКУНДНАЯ СТРЕЛКА 24-ЧАСОВАЯ СТРЕЛКА A 1 2 3 B

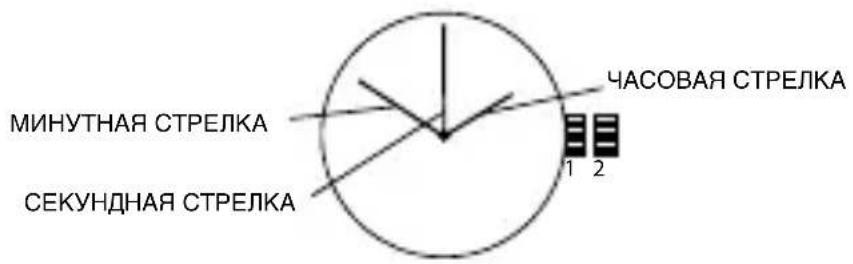

Автоматический 8N24-N-LR-DZ, NH38A3M

МИНУТНАЯ СТРЕЛКА СЕКУНДНАЯ СТРЕЛКА ЧАСОВАЯ СТРЕЛКА 1 2

ЗАВОД ХОДОВОЙ ПРУЖИНЫ

1. Поверните заводную головку по часовой стрелке в положение 1. Поверните приблизительно 10 раз по часовой стрелке, начнет двигаться естественным образом.

УСТАНОВКА ВРЕМЕНИ

1. Вытяните заводную головку до положения 2.
2. Поверните заводную головку и установите время.
3. Верните заводную головку в положение 1.

Цифровой FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB

B 12313 A

FL137ABFL137AX

A 12313 B

QFOX21CA QFOX21CB

12 38

QFOX21BB

ОБЩАЯ ИНФОРМАЦИЯ

Свойства включают КАЛЕНДАРЬ и ВРЕМЯ.

НОРМАЛЬНОЕ ОТОБРАЖЕНИЕ ВРЕМЕНИ

1. Нажмите кнопку А для изменения режима отображения. Режимы отображения идут в следующем порядке: время, календарь, секунды.

2. Нажмите кнопку В для переключения между 12/24-часовым форматом.

УСТАНОВКА ВРЕМЕНИ И ДАТЫ

1. Нажмите и удерживайте кнопку В в течение 2 секунд, чтобы войти в режим установки; цифры, обозначающие год, начнут мигать.
2. Нажмите кнопку А для последовательного перебора цифр в порядке возрастания; нажмите и удерживайте кнопку А для ускоренного перебора.
3. Нажмите кнопку В для установки и перехода к следующему параметру установки.
4. Установка производится в следующем порядке: год, месяц, число, часы, минуты.
5. Нажмите кнопку В для выхода из режима установки.

ПРИМЕЧАНИЕ. В режиме установки часы будут отображаться в 24-часовом формате. ПРИМЕЧАНИЕ. Если ни одна кнопка не будет нажата в течение 30 секунд, все изменения будут сохранены, и произойдет автоматический возврат в режим отображения.

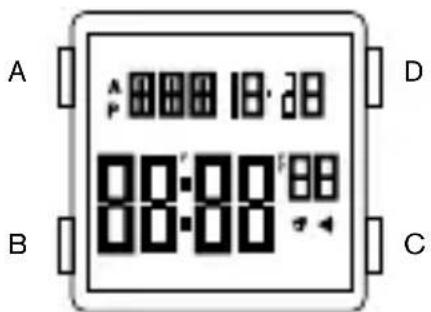

Цифровой QFO-015-AA

A B D 00:00'88' 00:00' C

ОБЩАЯ ИНФОРМАЦИЯ

Свойства включают КАЛЕНДАРЬ, БУДИЛЬНИК, 12/24-ЧАСОВОЙ ФОРМАТ, ХРОНОГРАФ, ТАЙМЕР, ИНДИКАТОР ВТОРОГО ЧАСОВОГО ПОЯСА, ПОДСВЕТКА.

УСТАНОВКА ВРЕМЕНИ

1. Нажмите и удерживайте кнопку С в течение 2 секунд, чтобы войти в режим установки; цифры, обозначающие секунды, начнут мигать.
2. Нажмите кнопку В для установки и перехода к следующему параметру установки.
3. Установка производится в следующем порядке: секунды, минуты, часы в формате 12/24 часа, месяц, день недели, неделя.
4. Нажмите D, чтобы переместить вперед мигающую цифру.
5. Нажмите кнопку С для выхода из режима установки.

ПРИМЕЧАНИЕ. При нажатии D, когда секунды между 30 и 59, секунды вернуться на отметку 00 и будет добавлена 1 минута, а если между 00 и 29 – минуты не изменяются. ПРИМЕЧАНИЕ. Нажмите и удерживайте А на протяжении 3 секунд, чтобы включить электронную подсветку.

УСТАНОВКА БУДИЛЬНИКА

1. Нажмите кнопку D, чтобы включить или выключить будильник или воспроизведение звукового сигнала.
2. Чтобы установить будильник, нажмите и удерживайте кнопку С на протяжении 2 секунд и выберите установку «часа»; нажмите кнопку В и выберите установку «минут»; нажмите D, чтобы переместить мигающую цифру.
3. Когда наступит время будильника, изображение будильника начнет мигать и будет подаваться звуковой сигнал на протяжении 20 секунд.

ХРОНОГРАФ

1. Нажмите кнопку D, чтобы запустить или остановить хронограф.
2. После остановки нажмите кнопку С, чтобы вернуться к нулю.
3. Во время работы нажмите кнопку С для регистрации промежуточного результата, затем нажмите D, чтобы выйти из режима промежуточного результата, и С, чтобы вернуться к нулю.
4. Нажмите кнопку В для возврата в режим времени.

РЕЖИМ ТАЙМЕРА

1. Диапазон отображения таймера: 23 часа, 59 минут и 59 секунд.
2. Нажмите кнопку D, чтобы запустить или остановить таймер. Нажмите C, чтобы вернуться к исходному значению.
3. Таймер подает звуковой сигнал на протяжении 10 секунд при отсчете до 00:00:00. После остановки будильника таймер автоматически возвращается к исходному значению.

РЕЖИМ ДВОЙНОГО ВРЕМЕНИ

1. В режиме двойного времени нажмите и удерживайте кнопку С на протяжении 2 секунд, чтобы выбрать установку «минут»; нажмите В, чтобы выбрать установку «часа», нажмите D, чтобы отрегулировать мигающую позицию; нажмите С, чтобы завершить установку и выйти из режима настройки.
