Rasp DZ1860 - Zegarek Diesel - Bezpłatna instrukcja obsługi

Typ produktu	Zegarek analogowy kwarcowy
Model	Rasp DZ1860
Marka	Diesel
Materiał koperty	Stal nierdzewna
Materiał paska	Stal nierdzewna
Mechanizm	Kwarcowy
Wyświetlacz	Analogowy z datownikiem
Wodoszczelność	5 ATM (50 metrów)
Średnica koperty	50 mm
Grubość koperty	14 mm
Waga	170 g
Typ baterii	SR626SW (Zastępuje 377)
Żywotność baterii	Około 2 lat
Materiał szkła	Szkło mineralne
Typ zapięcia	Składana klamra z blokadą bezpieczeństwa
Typ koronki	Koronka typu push/pull
Funkcje	Godziny, Minuty, Sekundy, Data
Luminescencja	Świecące wskazówki i indeksy
Konserwacja i czyszczenie	Przetrzeć miękką szmatką; unikać rozpuszczalników
Bezpieczeństwo	Trzymać z dala od silnych pól magnetycznych
Części zamienne i naprawialność	Zalecany autoryzowany serwis Diesel

Często zadawane pytania - Rasp DZ1860 Diesel

Jak ustawić czas w zegarku Diesel Rasp DZ1860?

Wyciągnij koronkę do drugiej pozycji (całkowicie na zewnątrz) i obróć ją zgodnie z ruchem wskazówek zegara lub przeciwnie, aby ustawić prawidłowy czas. Po zakończeniu wciśnij koronkę z powrotem.

Jak ustawić datę?

Wyciągnij koronkę do pierwszej pozycji (częściowo na zewnątrz) i obracaj, aż pojawi się prawidłowa data. Następnie wciśnij koronkę z powrotem.

Jakiego typu baterii używa Rasp DZ1860?

Zegarek używa baterii SR626SW (odpowiednik 377). Wymiana powinna być przeprowadzona przez profesjonalistę.

Czy Diesel Rasp DZ1860 jest wodoodporny?

Tak, jest wodoodporny do 5 ATM (50 metrów). Nadaje się do prysznica i krótkiego pływania, ale nie do nurkowania.

Jak wyregulować metalową bransoletę?

Bransoleta ma zdejmowane ogniwa. Użyj narzędzia do usuwania ogniw lub udaj się do jubilera. Zazwyczaj wypycha się szpilki z kierunku strzałki.

Jak czyścić zegarek?

Wyczyść kopertę i bransoletę miękką, wilgotną szmatką. Unikaj używania chemikaliów, myjek ultradźwiękowych lub zanurzania, jeśli koronka jest wyciągnięta.

Co zrobić, jeśli zegarek się zatrzyma?

Najpierw sprawdź, czy koronka jest całkowicie wciśnięta. Jeśli nadal nie działa, bateria może być wyczerpana. Wymień baterię w autoryzowanym centrum serwisowym.

Czy zegarek ma świecące wskazówki?

Tak, wskazówki i indeksy godzinowe są pokryte materiałem luminescencyjnym dla widoczności w słabym oświetleniu.

Czy koronka jest wkręcana czy push/pull?

Koronka jest standardowego typu push/pull. Należy ją całkowicie wcisnąć, aby zapewnić wodoszczelność.

Gdzie można serwisować zegarek?

W celu napraw i wymiany baterii skontaktuj się z autoryzowanym centrum serwisowym Diesel lub renomowanym zegarmistrzem.

INSTRUKCJA OBSŁUGI Rasp DZ1860 Diesel

• Nie należy używać przycisków, pierścienia zegarka ani ustawiać czasu, gdy zegarek znajduje się pod wodą lub jest mokry. Kopertę zegarka oraz metalową bransoletę należy dokładnie przemyć świeżą wodą, jeśli zegarek znajdował się w słonej wodzie.
• Nie należy używać zegarka DIESEL w saunie/gorącej kąpieli. Połączenie bardzo wysokiej temperatury i wody może spowodować częściową utratę wodoszczelności zegarka.
• Nie należy cofać wskazówek ani ustawiać daty, gdy wskazówki analogowe znajdują się między godziną 20:00 i 3:00. W tych godzinach tryby znajdują się blisko siebie i taka zmiana może spowodować uszkodzenie mechanizmu.

Wodoszczelność

Wodoszczelność Zakres uzytkowania
Oznaczenie na deklu	Głębokość
		Mycie rąk	Kąpiel, natrysk	Pływanie, nurkowanie	Nurkowanie ze sprzętem
-	-	X	X	X	X
WR -				[CBZK]	X
3 ATM	3 bary, 30 metrów	√	X	X	X
5 ATM	5 barów, 50 metrów		[OK45]	[X3DS]	X
10 ATM	10 barów, 100 metrów	√	√	√	X
20 ATM	20 barów, 200 metrów	[DT5Y]			√
30 ATM	30 barów, 300 metrów	√	√	√	√
50 ATM	50 barów, 500 metrów			[TODA]
Koronka zawsze musi znajdować się w zamkniętej pozycji (w normalnej pozycji).Dokręć do końca koronkę blokującą.

Zegarek z datownikiem 515.2-3, 2117, 2317, VX42EZ-D

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w lewo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obróć w lewo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

1 2 3 DATA

Zegarek z dniem/datownikiem 2305

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE DNIA

Należy obrócić koronkę w lewo i ustawić datę z dnia poprzedniego, gdy koronka znajduje się w pozycji 2.

DZIEN DATA

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obróć w lewo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

Chronograf JS15, JS16, JS26, JS10

WSKAZÓWKA 24-GODZINNA WSKAZÓWKA MINUT CHRONOGRAFU WSKAZÓWKA SEKUND CHRONOGRAFU A 1 2 3 B WSKAZÓWKA MINUT CHRONOGRAFU A 1 2 3 B WSKAZÓWKA 24-GODZINNA

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obracaj koronkę w prawo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

CHRONOGRAF

1. Naciśnij przycisk A, aby uruchomić/zatrzymać chronograf.
2. Naciśnij przycisk B, aby wyzerować.

ZEROWANIE CHRONOGRAFU

1. Jeśli tvórakolwiek ze wskazówek chronografu nie znajduje się w pozycji zerowej (12:00), odciągnij koronkę do pozycji 3.
2. Naciśnij przycisk A, aby przesunąć wskazówki do przodu. Naciśnij przycisk B, aby przesunąć wskazówki do tyłu.
3. Każde naciśnięcie przycisku A lub B spowoduje przesunięcie wskazówek chronografu o jedną jednostkę do przodu lub do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/zmniejszać wartości w szybszym tempie.
4. Gdy obie wskazówki znajdą się w położeniu zerowym, zresetuj czas i ustaw koronkę w położeniu 1.

UWAGA: Podczas resetowania chronografu wskazówka minutowa chronografu zsynchronizuje się ze wskazówką sekundową chronografu.

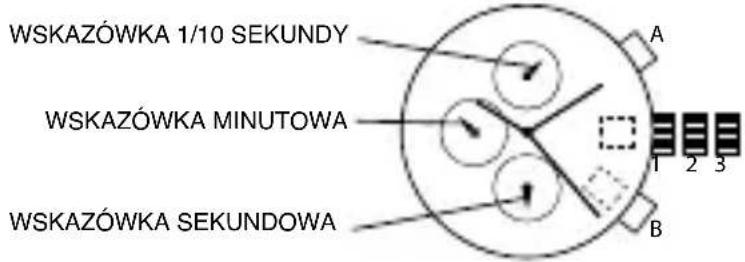

Chronograf VD57B

WSKAZÓWKA 1/10 SEKUNDY WSKAZÓWKA MINUTOWA WSKAZÓWKA SEKUNDOWA A 1 2 3 B

USTAWIANIE DATY (TYLKO W NIEKTÓRYCH MODELACH)

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Dociśnij koronkę, aby wróciła do pozycji 1.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 3.
2. Obracaj koronkę w prawo, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

UŻYWANIE STOPERA

1. Naciśnij A, aby uruchomić/zatrzymać stoper.
2. Naciśnij B, aby zmieniać podział czasu i zerować pomiar.

USTAWIANIE WSKAZÓWKI STOPERA

1. Odciągnij koronkę do pozycji 3.
2. Naciśnij A, aby wyzerować wskazówkę 1/10 sekundy stopera w pozycji „0”.
3. Naciśnij B, aby wyzerować wskazówkę sekundową i minutową.
4. Każde naciśnięcie przycisku A lub B spowoduje przesunięcie wskazówek chronografu o jedną jednostkę do przodu lub do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/ zmniejszać wartości w szybszym tempie.

UWAGA: Jeśli wskazówki stopera działają nieprawidłowo, należy odciągnąć koronkę i jednocześnie nacisnąć i przytrzymać przez 2 sekundy przyciski A i B. Po zwolnieniu przycisków wskazówka sekundowa stopera oraz wskazówka 1/10 sekundy stopera obróca się dookoła i powrócą do pozycji „0”. Będzie to oznaczało, że wewnętrzny obwód został wyzerowany.

Chronograf VD51B

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obracaj koronkę w prawo, aż pojawi się data z dnia poprzedniego.
3. Ustaw koronkę w pozycji 1.

WSKAZÓWKA SEKUNDOWA

A 1 2 3 B

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 2, gdy wskazówka sekundowa znajduje się w pozycji 12:00.
2. Obracaj koronkę, aby ustawić godzinę.
3. Ustaw koronkę w pozycji 1.

UŻYWANIE STOPERA

1. Naciśnij A, aby uruchomić/zatrzymać stoper.
2. Naciśnij B, aby kontrolować podział czasu i zerować pomiar.

UWAGA: Czas pomiaru jest wskazywany przez wskazówki stopera, które poruszają się niezależnie od środkowych wskazówek (oraz wskazówki 24 godzinnej, jeśli występuje). UWAGA: Stoper umożliwia pomiar do 60 minut.

USTAWIANIE WSKAZÓWKI STOPERA

1. Odciągnij koronkę do pozycji 3.
2. Naciśnij A lub B, aby wyzerować wszystkie wskazówki do pozycji „0”.
3. Każde naciśnięcie przycisku A lub B powoduje przesuwanie wskazówek w prawo. Naciśnij przycisk B, aby przesunąć wskazówki do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/zmniejszać wartości w szybszym tempie.
4. Ustaw koronkę w pozycji 1.

UWAGA: Przed ustawieniem godziny sprawdź, czy wszystkie wskazówki chronografu – 1/10 sekundy (jeśli występuje), sekundowa, minutowa – znajdują się w położeniu „0” (12:00). UWAGA: Jeśli stoper jest uruchomiony, naciśnij przyciski w następującej kolejności, aby go zresetować, a następnie sprawdź, czy wskazówki powracają do położenia „0”.

*Jeśli chronograf jest uruchomiony: A ° B
*Jeśli stoper jest zatrzymany: B
*Jeśli wyświetlany jest podział czasu: B ° A ° B

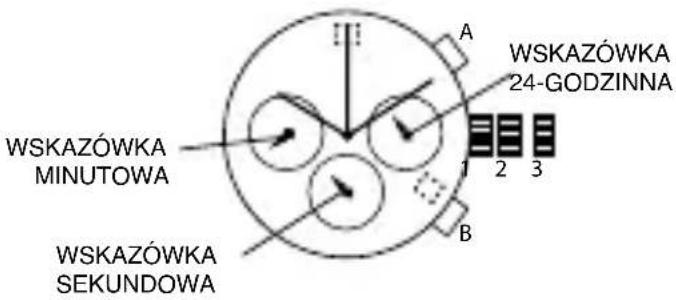

Chronograf VD53, VD53B, VR32A25

USTAWIANIE DATY

1. Odciągnij koronkę do pozycji 2.
2. Obróć w prawo, aby ustawić datę.
3. Ustaw koronkę ponownie w pozycji 1.

USTAWIANIE GODZINY

1. Przed ustawieniem godziny należy upewnić się, że chronograf jest zatrzymany i wyzerowany (pozycja 12:00).
2. Odciągnij koronkę do pozycji 3.
3. Obracaj koronkę w prawo, aby ustawić godzinę.
4. Ustaw koronkę w pozycji 1.

CHRONOGRAF

1. Naciśnij przycisk A, aby uruchomić/zatrzymać chronograf.
2. Naciśnij przycisk B, aby wyzerować.

PODZIAŁ CZASU

1. Naciśnij B, gdy chronograf jest uruchomiony.
2. Naciśnij ponownie B, aby wrócić do chronografu.
3. Naciśnij A, aby zakończyć odmierzanie czasu.
4. Naciśnij B, aby wyzerować.

ZEROWANIE CHRONOGRAFU

1. Jeśli tvórakolwiek ze wskazówek chronografu nie znajduje się w pozycji zerowej (12:00), odciągnij koronkę do pozycji 3.
2. Naciśnij przycisk A, aby przesunąć wskazówki w prawo. Naciśnij przycisk B, aby przesunąć wskazówki do tyłu.
3. Każde naciśnięcie przycisku A lub B spowoduje przesunięcie wskazówek chronografu o jedną jednostkę do przodu lub do tyłu. Naciśnij i przytrzymaj przycisk A lub B, aby zwiększać/ zmniejszać wartości w szybszym tempie.
4. Gdy obie wskazówki znajdą się w położeniu zerowym, zresetuj czas i ustaw koronkę w położeniu 1.

WSKAZÓWKA MINUTOWA WSKAZÓWKA SEKUNDOWA WSKAZÓWKA 24-GODZINNA 1 2 3 A B

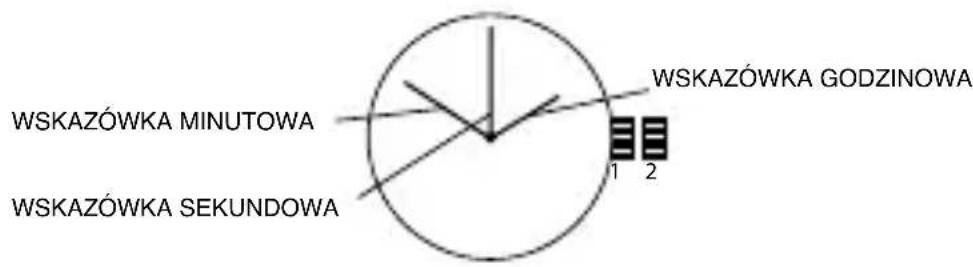

Automatyczny 8N24-N-LR-DZ, NH38A3M

WSKAZÓWKA MINUTOWA WSKAZÓWKA SEKUNDOWA WSKAZÓWKA GODZINOWA 1 2

NAKRECANIE SPREŻYNY NAPĘDOWEJ

1. Obróć koronkę w prawo do pozycji 1. Nakręcić około 10 razy w prawo – zegarek zacznie pracować.

USTAWIANIE GODZINY

1. Odciągnij koronkę do pozycji 2.
2. Obracaj koronkę, aby ustawić godzinę.
3. Ustaw koronkę ponownie w pozycji 1.

Cyfrowy FL137AX, FL137AB, QFOX21CA, QFOX21CB, QFOX21BB

12:38 A B

FL137AB FL137AX

A 12 318 B

QFOX21CA QFOX21CB

12 38 A B

QFOX21BB

OPIS

Zegarek jest wyposażony w kalendarz i czasomierz.

STANDARDOWE WYŚWIETLANIE CZASU

1. Naciśnij przycisk A, aby zmienić tryb wyświetlania. Sekwencja wyświetlania: godzina, kalendarz, sekundy.

2. Naciśnij przycisk B, aby wybrać tryb 12- lub 24-godzinny.

USTAWIANIE GODZINY I DATY

1. Naciśnij i przytrzymaj przez 2 sekundy przycisk B, aby przejść do trybu ustawień – zacznie migać rok.

2. Naciśnij przycisk A, aby zwiększyć wartość. Naciśnij i przytrzymaj przycisk A, aby przyspieszyć zmianę wartości.

3. Naciśnij przycisk B, aby ustawić i przejść do następnej wartości ustawienia.

4. Sekwencja ustawiania: rok, miesiąc, data, godzina, minuta.

5. Naciśnij przycisk B, aby wyjść z trybu ustawień.

UWAGA: Godzina będzie wyświetlana w formacie 24-godzinnym w trybie ustawienia godziny.

UWAGA: Jeśli w ciągu 30 sekund nie zostanie naciśnięty żaden przycisk, wszystkie zmiany zostaną zapisane i ustawienie automatycznie powróci do trybu wyświetlania.

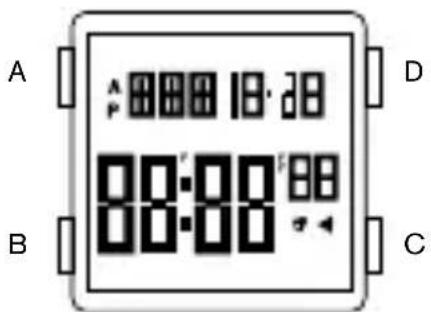

Cyfrowy QFO-015-AA

A B D 00:00'88' 00:00' C

OPIS

Zegarek jest wyposażony w funkcje kalendarza, alarmu, formatu 12-/24-godzinnego, chronografu, czasomierza, podwójnego czasu, podświetlenia.

USTAWIANIE GODZINY

1. Naciśnij i przytrzymaj przez 2 sekundy przycisk C, aby przejść do trybu ustawień – zaczną migać sekundy.
2. Naciśnij przycisk B, aby ustawić i przejść do następnej wartości ustawienia.
3. Sekwencja ustawiania: sekunda, minuta, godzina w formacie 12-/24-godzinnym, miesiąc, dzień, tvdzień.
4. Naciśnij przycisk D, aby zmienić migajaca cyfre.
5. Naciśnij przycisk C, aby wyjść z trybu ustawień.

UWAGA: Naciśnięcie przycisku D, gdy sekundy znajdują się w zakresie od 30 do 59 powoduje wyzerowanie ich do 00 oraz dodanie 1 minuty. W zakresie od 00 do 29 minuty nie zmieniają się.

UWAGA: Naciśnij i przytrzymaj przez 3 sekundy przycisk A, aby włączyć podświetlanie.

USTAWIANIE ALARMU

1. Naciśnij przycisk D, aby włączyć/wyłączyć alarm i dzwonek.
2. Aby ustawić alarm, naciśnij i przytrzymaj przez 2 sekundy przycisk C, aby wybrać ustawienie godziny. Naciśnij przycisk B, aby wybrać ustawienie minuty. Naciśnij przycisk D, aby zmienić migająca cyfre.
3. Gdy alarm osiągnie ustawioną godzinę, zacznie migać ikona alarmu i włączy się dzwonek na 20 sekund.

CHRONOGRAF

1. Naciśnij przycisk D, aby uruchomić/zatrzymać chronograf.
2. Gdy jest zatrzymany, naciśnij przycisk C, aby powrócić do wartości zerowej.
3. Gdy jest uruchomiony, naciśnij przycisk C, aby rozdzielić odliczanie, a następnie naciśnij przycisk D, aby wyjść z trybu rozdzielenia i naciśnij C, aby powrócić do wartości zerowej.
4. Naciśnij przycisk B, aby powrócić do trybu godziny.

TRYB WYŚWIETLANIA GODZINY

1. Zakres wyświetlania czasomierza wynosi 23 godziny, 59 minut i 59 sekund.
2. Naciśnij przycisk D, aby uruchomić/zatrzymać czasomierz. Naciśnij przycisk C, aby wrócić do wartości początkowej.
3. Czasomierz uruchamia sygnał dźwiękowy na 10 sekund przy odliczaniu czasu do 00:00:00. Po wyłączeniu alarmu czasomierz jest automatycznie zerowany do wartości początkowej.

DWIE STREFY CZASOWE

1. W trybie dwóch stref czasowych naciśnij i przytrzymaj przez 2 sekundy przycisk C, aby wybrać ustawienie minuty. Naciśnij przycisk B, aby wybrać ustawienie godziny. Naciśnij przycisk D, aby ustawić migającą pozycję. Naciśnij przycisk C, aby zakończyć ustawianie i wyjść z trybu ustawiania.
