Тип продукта	FM-передатчик для iPhone/iPod
Совместимость	iPhone, iPhone 3G, все iPod с 30-контактным разъёмом (кроме iPod 3G)
Модуляция	FM-стерео
Диапазон частот	88,1 – 107,9 МГц
Шаг настройки	0,1 МГц
Частотная характеристика	20 Гц – 15 кГц
Тип настройки	Кварцевый генератор с цифровым управлением
Автопоиск частоты	IntelliTune: автоматическое сканирование и выбор оптимальной частоты
Ручная настройка	Да, вращением шкалы
Предустановленные станции	4 программируемые предустановки (по умолчанию: 88,1; 94,9; 100,9; 107,9 МГц)
Режимы воспроизведения	Моно / Стерео
Регулировка громкости	Низкая, Средняя, Высокая (на передатчике)
Дисплей	OLED-дисплей с регулируемой яркостью и временем подсветки
Яркость дисплея	Регулируемая (вкл. и выкл.)
Таймер подсветки	Всегда вкл., 2, 5, 10, 15 или 20 сек.
Зарядка iPhone/iPod	Да, через 30-контактный разъём
Питание	12–16 В пост. тока, <300 мА (от автомобильной розетки)
Длина кабеля	120 см (30-контактный разъём)
Сброс настроек	Да, возврат к заводским
Материалы и утилизация	Соответствует директиве WEEE; возможность переработки
Страны эксплуатации	AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, TR (лицензия не требуется)
Гарантия и обслуживание	www.philips.com/welcome

Часто задаваемые вопросы - TransDock Micro DLA44000 PHILIPS

Как улучшить качество звука при воспроизведении через FM?

Используйте функцию IntelliTune для автоматического поиска свободной частоты. Настройте автомобильный FM-приемник на отображаемую частоту. Если помехи сохраняются, переключитесь в режим МОНО и отключите эквалайзер iPhone.

Почему iPhone не заряжается при подключении к TransDock?

Проверьте, надежно ли подключен TransDock к автомобильной розетке питания (12–16 В). Убедитесь, что 30-контактный кабель плотно вставлен в разъем iPhone. Если автомобиль заведен, зарядка должна начаться автоматически.

Как сохранить свою предустановленную радиостанцию?

Настройте передатчик на нужную частоту вращением шкалы. Затем нажмите и удерживайте шкалу для входа в меню настроек. Выберите Сохр.преднастр., затем номер предустановки (Настр.1–4) и подтвердите нажатием шкалы.

Что делать, если при сканировании FM-радио находит только занятые станции?

Многие автомобильные радиоприемники по умолчанию работают в режиме сканирования. Переключите радио в режим ручной настройки (см. руководство автомобиля). Затем вручную выберите свободную частоту, используя IntelliTune или ручной поиск.

Можно ли использовать TransDock с другими устройствами, кроме iPhone/iPod?

Нет, Philips TransDock Micro предназначен исключительно для устройств Apple с 30-контактным разъемом (iPhone, iPod). Другие устройства не поддерживаются.

Как изменить яркость дисплея?

Нажмите и удерживайте шкалу для входа в меню настроек. Выберите Уровень яркости (для включенного состояния) или Уровень затенения (для выключенного). Вращайте шкалу для регулировки и нажмите для подтверждения.

Что такое IntelliTune и как его использовать?

IntelliTune — это функция автоматического поиска незанятой FM-частоты для наилучшей передачи звука. Просто нажмите на шкалу TransDock, и устройство найдет оптимальную частоту. Настройте автомобильное радио на эту частоту.

Как сбросить все настройки к заводским?

Войдите в меню настроек (нажмите и удерживайте шкалу). Выберите Сброс настроек и подтвердите нажатием шкалы. Все пользовательские настройки будут удалены.

Почему звук искажается или слышны помехи?

Возможно, выбранная частота занята другой станцией. Запустите IntelliTune для поиска свободной частоты. Также попробуйте переключить режим на МОНО и отключить эквалайзер iPhone. Убедитесь, что уровень громкости на передатчике установлен на Средний или Низкий.

Нужно ли отключать TransDock от розетки, когда я покидаю автомобиль?

Хотя устройство потребляет небольшой ток, рекомендуется отключать его при длительном простое, чтобы избежать разрядки автомобильного аккумулятора. При отключении питания воспроизведение на iPhone автоматически ставится на паузу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TransDock Micro DLA44000 PHILIPS

Комплектность поставки 146

Начало работы 147

Инструкции по эксплуатации

Philips TransDock micro 148

Настройки и функции 149

Как добиться наилучшего качества звучания 151

Гарантии и обслуживание 152

Технические данные 152

Часто задаваемые вопросы 153

Заявление о соответствии директивам EC 154

Важные сведения

Перед началом использования PhilipsTransDock micro (DLA44000/10) прочтите настоящее руководство. В руководстве содержатся важные сведения об эксплуатации PhilipsTransDock micro DLA44000/10.

Все права защищены. Полное или частичное воспроизведение настоящего документа без письменного разрешения владельца авторских прав запрещено. Упомянутые в руководстве торговые марки являются собственностью Koninklijke Philips N.V.или соответствующих владельцев. iPod является зарегистрированным товарным знаком Apple Inc. в США и других странах.

Настоящим компания Philips, BG P&A заявляет о том, что данное изделие DLA44000/10 соответствует основным требованиям и другим важным постановлениям Директивы 1999/5/EC.

Примечание:

Порог ограничения по входному аудиосигналу составляет 180 мВ SS

Утилизация старого оборудования:

Данное изделие изготовлено и произведено с использованием

высококачественных материалов и компонентов, которые можно переработать и использовать повторно.

Логотип WEEE: В том случае, если на изделие нанесен значок в виде перечеркнутого

мусоросборника на колесиках, данное означает, что изделие подпадает под Директиву 2002/96/ЕС Европейского союза.

Ознакомьтесь, пожалуйста, самостоятельно с местными требованиями относительно отдельных сбора и утилизации электрического и электронного оборудования.

Предупреждения

• Не допускайте попадания на изделие дождя или воды.
• Во избежание накопления тепла храните изделие в мест не доступном для солнечного света.
• Не разбирайте и не ремонтируйте изделие.
• Храните изделие вдали от устройств с высоким напряжением.

Сдайте комплект изделия в местный центр по переработк

Bаш PhilipsTransDock micro

Поздравляем Вас с приобретением нашей продукции, и добро пожаловать в мир Philips!

Для того чтобы полностью воспользоваться поддержкой, предлагаемой компанией Philips, зарегистрируйте свое изделие на веб-сайте www.philips.com/welcome.

Общий обзор изделия

Ваш PhilipsTransDock micro (DLA44000/10) – это FM-передатчик (с частотной модуляцией), предназначенный для одновременной трансляции аудиосигналов от iPhone на автомобильный FM-приемник и зарядки iPhone. В FM-передатчике применена технология IntelliTune™, которая обеспечивает сканирование радиоволн и автоматическое обнаружение наилучших для передачи станций.

В PhilipsTransDock micro также используется уникальный наборный интерфейс, обеспечивающий простую и интуитивную регулировку настроек и частот FM-передатчика. Philips TransDock micro также способен назначать предварительно настроенные станции тем частотам, которые используются чаще всего.

Компания Philips предоставляет полный ассортимент изделий, предназначенных для максимального использования функций iPhone.

Основные характеристики изделия

• Воспроизведение аудиофайлов от iPhone через стереосистему автомобиля.
• Зарядка iPhone.
• Определение наилучших для передачи аудиофайлов от iPhone станций с помощью технологии IntelliTune.
• Простой и интуитивный наборный интерфейс.
  • Регулируемый ОСИД-дисплей.
• Четыре программируемые предустановки.
• Моно и стерео режимы прослушивания

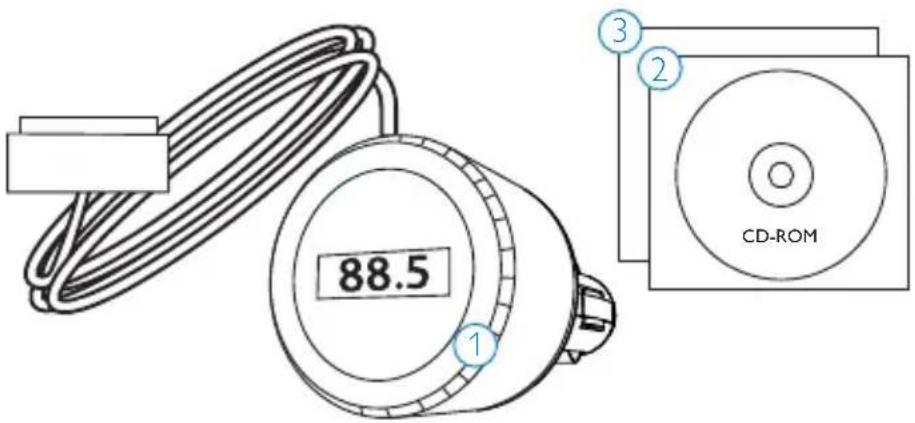

Комплектность поставки

В комплект поставки входят:

1. TransDock micro DLA44000/10
   2.CD-ROM с руководством
2. Краткое руководство по эксплуатации

Что еще необходимо

1.iPhone
2.Автомобильная FM- стереосистема
3. Автомобильная розетка питания на 12 В

Внимание: Перед подключением Philips Trans-Dock micro внимательно прочтите правила техники безопасности на стр. 144.

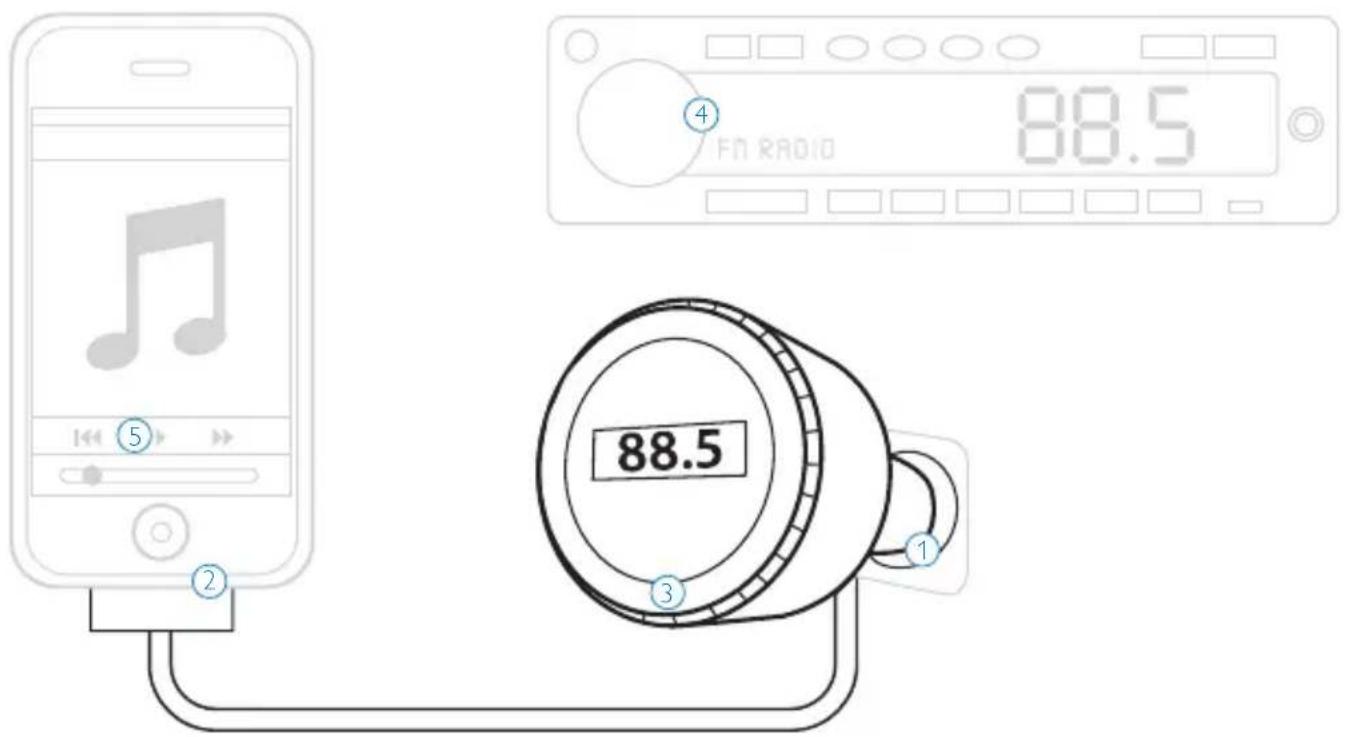

Данный раздел поможет правильно выполнить первую установку PhilipsTransDock micro

1. Подключите PhilipsTransDock micro к автомобильной розетке питания.

2. Подключите iPhone к Philips TransDock micro, для чего вставьте соединительный кабель в стыковочный разъем iPhone. Если автомобиль работает, iPhone начнет заряжаться.

Примечание: При отключении питания от PhilipsTransDock micro iPhone автоматически ставит воспроизведение на паузу.

1. Для включения IntelliTune нажмите шкалу Trans-Dock micro. IntelliTune автоматически найдет оптимальную частоту для трансляции сигналов от iPhone на автомобильную FM-стереосистему.

2. Настройте автомобильную FM-стереосистему на частоту, отображаемую на Philips TransDock micro.

3. Нажмите кнопку Play (Воспроизведение) на iPhone, чтобы начать воспроизведение музыки на через FM-приемник автомобиля.

Инструкции по эксплуатации PhilipsTransDock micro

Подробные инструкции

1. Включите автомобильный приемник и выберите режим FM-радио.

2. Подключите Philips TransDock micro к автомобильной розетке питания.

Примечание: Также можно немного изменить уголTransDock micro, для чего наклоните головку со шкалойTransDock micro вверх или вниз. См. рисунок ниже.

1. Вставьте соединительный кабель в стыковочный разъем iPhone.

2. Для включения функции IntelliTune Philips TransDock micro нажмите на шкалу. Во время поиска оптимальной частоты на Philips TransDock micro будет отображаться слово «IntelliTune». Поиск должен осуществляться не более нескольких секунд. После завершения поиска на дисплее появится запрос на настройку радиоприемника на найденную IntelliTune частоту.

3. Настройте FM-станцию радиоприемника на соответствующую FM-частоту, отображаемую на

дисплееTransDock micro. Нажмите кнопку Play (Воспроизведение) на iPhone, чтобы начать воспроизведение музыки через FM-приемник автомобиля.

1. Для регулировки общего уровня громкости во время воспроизведения с помощью PhilipsTrans-Dock micro используйте ручку регулировки громкости автомобильного радиоприемника, а не регулятор громкости iPhone.

Включение и выключение Philips TransDock micro

PhilipsTransDock micro включает и выключается автоматически вместе с автомобилем.

Для ручного включения или выключения Philips Trans Dock micro при работающем автомобиле нажмите шкалу и удерживайте ее нажатой примерно 5 секу

Поиск незанятых радиочастот с помощью IntelliTune

Для поиска незанятой радиочастоты с помощью IntelliTune:

1. Нажмите шкалу на Philips TransDock micro. При этом активируется поиск IntelliTune. Во время поиска на дисплееTransDock micro будет отображаться слово «IntelliTune».

2. После обнаружения IntelliTune незанятой частоты на дисплее появится надпись «Настройте радио на XXX.X». Теперь настройте FM радиоприемник на эту станцию и начните воспроизведение музыки с iPhone через стереосистему автомобиля.

Поиск незанятых радиочастот в ручном режиме

При использовании PhilipsTransDock micro можно вручную настроить передатчик на необходимые FM-частоты. Поверните шкалу Philips TransDock micro вправо, чтобы настроиться на станции с более высокими частотами, и влево, чтобы настроиться на станции с менее высокими частотами.

Рекомендации по ручному поиску незанятой станции:

• Обязательно выполните поиск по всему диапазону FM-частот.
• Если во время сканирования/поиска по радиостанциям радиоприемника автомобиля тюнер остановился на значении 101, а затем сразу перешел к значению 103, выполните поиск незанятых станций в диапазоне частот 102.
• Попробуйте настроиться на станцию с самым сильным сигналом, а затем отступите на две частоты, например с 103,5 на 103,1. Очень часто можно найти незанятые частоты именно таким способом.

Примечание: Если данная частота уже занята, выполните поиск следующей станции и выполните операцию еще раз.

Настройки и функции

Для входа в меню настроек нажмите шкалу Philips TransDock micro и удерживайте ее нажатой до тех пор, пока на дисплее не начнет мигать надпись «Настройки». Затем поворачивайте шкалу, чтобы выполнить прокрутку различных настроек, и нажмите ее, чтобы войти в необходимую настройку. Для просмотра параметров выбранной настройки поворачивайте шкалу вправо или влево. Для подтверждения выбора нажмите шкалу. После завершения выбора будет выполнен возврат в меню настроек. Для выхода из меню настроек нажмите центральную кнопку.

Примечание: Philips TransDock micro автоматически выйдет из меню настроек, если в течение нескольких секунд не будут выполняться какие-либо операции.

Сохранение предварительно настроенных станций

Функция сохранения предварительно настроенных станций позволяет сохранить до четырех станц умолчанию для предварительно настроенных ста используются значения 88,1, 94,9,100,9 и 107,9.

Сохранить ваши собственные предварительно настроенные станции можно с помощью следующих простых операций:

1. С помощью шкалы настройте Philips TransDock micro на ту станцию, которую необходимо выбрать. Поверните шкалу вправо, чтобы настроиться на станции с более высокими частотами, и влево, чтобы настроиться на станции с менее высокими частотами.
2. Для входа в меню настроек нажмите шкалу и удерживайте ее нажатой.
3. После входа в меню настроек перейдите к пунь «Сохран.преднастр.» (Сохранить предварительно настроенные станции) и нажмите шкалу, чтобы выбрать его. Затем перейдите к номерам предварительно настроенных станций (Настр.1, Настр.2, Настр.3 или Настр.4) и выберите один и: них, для чего нажмите шкалу.
4. Для сохранения остальных предварительно настроенных станций повторите операции 1-3.
   Примечание: Новая предварительно настроенная станция перезапишет последнюю сохраненную станцию, включая и предварительно настроенные станции по умолчанию.

Режим предварительно настроенных станций

В режиме предварительно настроенных станций можно выполнять их ручную прокрутку.

Включить режим предварительно настроенных станций можно с помощью следующих простых операций:

1. Для входа в меню настроек нажмите шкалу и удерживайте ее нажатой.
2. С помощью прокрутки перейдите к параметру «Режим преднастр.» и нажмите шкалу, чтобы выбрать его. Затем перейдите к параметру «Режим преднастр. вкл.» (Включить режим преднастройки) и нажмите шкалу, чтобы выбрать его. Теперь можно выполнить ручную прокрутку четырех предустановок (P1, P2, P3, P4).
3. Оставьте Philips TransDock micro на необходимой предустановке и настройте радиоприемник на соответствующую частоту трансляции.

Уровень громкости

С помощью параметра «Уровень громкости» можно выбрать выходной уровень громкости, подходящий для того или иного аудиоматериала. Поворачивая шкалу вправо или влево, выберите: Низкая, Средняя или Высокая.

Режим воспроизведения

С помощью «Режим воспроизв» можно выбрать режим воспроизведения моно или стерео. Для оптимальных характеристик передачи Philips Trans-Dock micro по умолчанию настроен на режим моно. Подробные сведения о режиме прослушивания приведены в разделе «Как добиться наилучшего качества звучания».

Время подсветки

помощью «Таймер подсветки» можно выбрать период времени, в течение которого будет высвечиваться экран дисплея Philips TransDock micro. Для выбора доступны следующие значения: Всегда вкл, 2 секунды, 5 секунд, 10 секунд, 15 секунд или 20 секунд.

Уровень яркости

С помощью «Уровень яркости» можно регулировать яркость ОСИД-дисплея при включенном Philips TransDock micro. Для того чтобы повысить яркость, поверните шкалу вправо, и поверните ее влево, чтобы понизить яркость.

Уровень затенения

С помощью «Уровень затенения» можно регулировать яркость ОСИД-дисплея при выключенном Philips TransDock micro. Для того чтобы повысить яркость, поверните шкалу вправо, и поверните ее влево, чтобы понизить яркость и полностью выключить подсветку.

Сброс настроек

С помощью «Сброс настроек» можно вернуться к заводским настройкам. Для этого при выбранном параметре «Сброс настроек» нажмите шкалу. PhilipsTransDock micro выдаст запрос на сброс пользовательских настроек. Для подтверждения нажмите шкалу один раз или поверните шкалу вправо или влево, чтобы вернуться в меню настроек.

Как добиться наилучшего качества звучания

• Используйте IntelliTune, чтобы автоматически найти оптимальную частоту для трансляции сигналов от iPhone на автомобильную FM-стереосистему. Затем настройте автомобильную FM-стереосистему на частоту, отображаемую на PhilipsTransDock micro.
• Выберите режим воспроизведения «МОНО» и «СТЕРЕО»: режим «МОНО» обеспечивает наилучшие характеристики передачи, а режим «СТЕРЕО» – наилучшее качество звучания.

Примечание: при повышении уровня статических помех или искажений переключитесь в режим «МОНО», чтобы максимально повысить качество передачи.

- Чтобы выполнить первоначальные настройки PhilipsTransDock micro наилучшим образом, выключите эквалайзер iPhone и установите высокие и низкие частоты автомобильной стереосистемы на 0. Затем можно поэкспериментировать со звуком, добавляя низкие и высокие частоты до необходимого уровня.

Гарантии и обслуживание

Для информации о гарантиях и технической поддержке продукции посетите http://www.philips.com/welcome.

Технические данные

Совместимость

iPhone

iPhone 3G

Bce iPod с возможностью подключения

(за исключением 3G iPod)

FM-передатчик

Модуляция: FM-стерео

Предустановленные частоты по умолчанию (МГц): 88,1, 94,9, 100,9 и 107,9

Подстройка частоты: с шагом 0,1 МГц

Частотная характеристика: 20 Гц \~ 15 кГц

Диапазон частот: от 88,1 до 107,9

Настройка

Кварцевый генератор с цифровым управлением

Разъем

30-штырьковый соединительный кабель iPhone: Длина – 120 см

Электропитание

Входное напряжение: 12-16 В пост. тока

Входной ток: <300 мА при 12 В\~16 В пост. тока

Дисплей

ОСИД-дисплей

Часто задаваемые вопросы

В данном разделе приведены ответы на наиболее часто задаваемые вопросы относительно Philips TransDock micro.

Для того чтобы сохранить право на гарантийное обслуживание, никогда не пытайтесь ремонтировать систему самостоятельно. При возникновении проблем при использованииTransDock micro перед тем, как связаться с компанией Philips, проверьте следующее. При невозможности устранить неисправность посетите веб-сайт компании Philips www.philips.com/welcome. При обращении в компанию Philips обязательно имайте при себе PhilipsTransDock micro, а также номер модели и серийный номер.

Что делать в то случае, если во время воспроизведения музыки слышны статические помехи или звук искажается?

Используйте IntelliTune, чтобы автоматически найти оптимальную частоту для трансляции сигналов от iPhone на автомобильную FM-стереосистему. Затем настройте автомобильную FM-стереосистему на частоту, отображаемую на Philips TransDock micro.

Примечание: Также попытайтесь выбрать монофонический режим прослушивания, что улучшит четкость сигнала PhilipsTransDock micro.

Что делать, если при сканировании/поиске в радиоприемнике обнаруживаются только занятые FM-станции?

Многие автомобильные радиоприемники для настройки по умолчанию используют режим сканирования/поиска, поэтому они автоматически настраиваются на радиостанции. Большинство из таких радиоприемников можно переключить в режим ручной настройки (сведения о то, как это сделать, приведены в руководстве по automobile или автомобильному радиоприемнику).

Что делать, если звук воспроизводиться с перегрузкой и искажениями?

Во время движения автомобиля убедитесь в том используемая FM-станция все еще не занята. FM-сигналы могут занимать незанятую частоту.

Выключите эквалайзер iPhone и установите низкие и высокие частоты автомобильной системы на 0. Затем можно поэкспериментировать со звуком, добавляя низкие и высокие частоты до необходимого уровня.

Что делать, если при подключении к Philips TransDock micro iPhone не заряжается?

Проверьте надежность подключения PhilipsTrans-Dock micro к автомобильной розетке питания.

Примечание: Также можно проверить надежность крепления соединительного кабеля к стыковочному разъему iPhone.

Если оставить Philips TransDock micro подключенным к автомобильной розетке питания аккумуляторная батарея разрядится?

Возможного, этого не произойдет. Тем не менее, рекомендуем всегда отключать от розетки любые устройства, когда вы покидаете автомобиль на длительное время.

Примечание: PhilipsTransDock micro будет продолжать потреблять электроэнергию от автомобильной аккумуляторной батареи все то время, пока он подключен к ней.

Можно использовать Philips TransDock micro с другими устройствами?

Нет. Philips TransDock micro специально предназначен для использования с iPhone/iPod.

Заявление о соответствии

PHILIPS

AQ95-56F-1040

(reportNo.)

Нормативные документы Европейского союза: Настоящее изделие было разработано, проверено и произведено в соответствии с Директивой 1999/5/EC Европейского союза в отношении оконечного радио- и телекоммуникационного оборудования.

В соответствии с данной Директивой ввод данного изделия в эксплуатацию разрешен в следующих странах: Данное оборудование можно эксплуатировать в следующих отмеченных странах с освобождением от лицензирования. Подробности относительно использования можно получить у местных властей.

√ AT	√ DE	√ GB	☐ IT	√ MT	√ RU
√ BE	√ DK	√ GR	√ LI	√ NL	√ SE
√ BG	√ EE	☐ HR	√ LT	√ NO	√ SI
√ CH	√ ES	√ HU	√ LU	√ PL	√ SK
√ CY	√ FI	√ IE	√ LV	√ PT	☐ TR
√ CZ	√ FR	√ IS	☐ MK	√ RO

Предупреждение! Это радиочастотное устройство класса II. Частотный диапазон 87,5-108,5 зарезервирован для других приложений во Франции, Кипре, Греции, Венгрии, Ирландии, Италии, Латвии и Польше. Данное устройство не вызывает вредных помех во время эксплуатации. В случае помех незамедлительно отключите передатчик устройства. Конфигурация рабочих частот данного устройства установлена в пределах 88,1-107,9 МГц.

Obsah
