TransDock Micro DLA44000 - Hi-Fi-järjestelmä PHILIPS - Ilmainen käyttöohje ja opas

Tuotetyyppi	FM-lähetin iPhone/iPodille
Yhteensopivuus	iPhone, iPhone 3G, kaikki iPodit 30-nastaisella liittimellä (paitsi iPod 3G)
Modulaatio	FM-stereo
Taajuusalue	88,1 – 107,9 MHz
Viritysaskel	0,1 MHz
Taajuusvaste	20 Hz – 15 kHz
Viritystyyppi	Digitaalisesti ohjattu kvartsioskillaattori
Automaattinen taajuushaku	IntelliTune: automaattinen skannaus ja optimaalisen taajuuden valinta
Manuaalinen viritys	Kyllä, säätönupilla kääntämällä
Esiohjelmoidut asemat	4 ohjelmoitavaa esiasetusta (oletus: 88,1; 94,9; 100,9; 107,9 MHz)
Toistotilat	Mono / Stereo
Äänenvoimakkuuden säätö	Matala, Keskitaso, Korkea (lähettimessä)
Näyttö	OLED-näyttö säädettävällä kirkkaudella ja taustavalolla
Näytön kirkkaus	Säädettävä (päällä ja pois)
Taustavalon ajastin	Aina päällä, 2, 5, 10, 15 tai 20 sek.
iPhone/iPod-lataus	Kyllä, 30-nastaisen liittimen kautta
Virtalähde	12–16 V DC, <300 mA (auton pistorasiasta)
Kaapelin pituus	120 cm (30-nastainen liitin)
Tehdasasetusten palautus	Kyllä, palautus tehdasasetuksiin
Materiaalit ja hävitys	Täyttää WEEE-direktiivin; kierrätettävyys
Käyttömaat	AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, TR (lisenssiä ei tarvita)
Takuu ja huolto	www.philips.com/welcome

Usein kysytyt kysymykset - TransDock Micro DLA44000 PHILIPS

Kuinka parantaa äänenlaatua FM-toiston aikana?

Käytä IntelliTune-toimintoa automaattiseen vapaan taajuuden etsimiseen. Viritä auton FM-vastaanotin näytetylle taajuudelle. Jos häiriöt jatkuvat, vaihda MONO-tilaan ja poista iPhone-tasoitus käytöstä.

Miksi iPhone ei lataudu, kun se on kytketty TransDockiin?

Tarkista, onko TransDock kytketty kunnolla auton virtapistorasiaan (12–16 V). Varmista, että 30-nastainen kaapeli on tiukasti iPhone-liittimessä. Jos auto on käynnissä, latauksen pitäisi alkaa automaattisesti.

Kuinka tallentaa oma esiasetettu radioasema?

Viritä lähetin haluamallesi taajuudelle kääntämällä nuppia. Paina ja pidä nuppia painettuna siirtyäksesi asetusvalikkoon. Valitse Tallenna esiasetus, sitten esiasetuksen numero (Asetus1–4) ja vahvista painamalla nuppia.

Mitä tehdä, jos FM-radioskannaus löytää vain varattuja asemia?

Monet autoradiot toimivat oletuksena skannaustilassa. Vaihda radio manuaaliviritys-tilaan (katso auton ohjekirja). Valitse sitten manuaalisesti vapaa taajuus käyttämällä IntelliTunea tai manuaalista hakua.

Voiko TransDockia käyttää muiden laitteiden kuin iPhone/iPodin kanssa?

Ei, Philips TransDock Micro on tarkoitettu vain Apple-laitteille, joissa on 30-nastainen liitin (iPhone, iPod). Muita laitteita ei tueta.

Kuinka muuttaa näytön kirkkautta?

Paina ja pidä nuppia painettuna siirtyäksesi asetusvalikkoon. Valitse Kirkkaustaso (päällä-tilassa) tai Himmennystaso (pois-tilassa). Käännä nuppia säätääksesi ja paina vahvistaaksesi.

Mikä on IntelliTune ja miten sitä käytetään?

IntelliTune on toiminto, joka etsii automaattisesti vapaan FM-taajuuden parasta äänensiirtoa varten. Paina TransDockin nuppia, ja laite löytää optimaalisen taajuuden. Viritä autoradio tälle taajuudelle.

Kuinka palauttaa kaikki asetukset tehdasasetuksiin?

Siirry asetusvalikkoon (paina ja pidä nuppia painettuna). Valitse Palauta asetukset ja vahvista painamalla nuppia. Kaikki käyttäjäasetukset poistetaan.

Miksi ääni vääristyy tai kuuluu häiriöitä?

Valittu taajuus saattaa olla toisen aseman käytössä. Käynnistä IntelliTune vapaan taajuuden löytämiseksi. Yritä myös vaihtaa tilaan MONO ja poistaa iPhone-tasoitus käytöstä. Varmista, että lähettimen äänenvoimakkuus on asetettu Keskitasolle tai Matalalle.

Pitääkö TransDock irrottaa pistorasiasta, kun poistun autosta?

Vaikka laite kuluttaa pienen virran, on suositeltavaa irrottaa se pitkän käyttämättömyyden aikana auton akun tyhjenemisen välttämiseksi. Kun virta katkaistaan, iPhone-toisto keskeytyy automaattisesti.

KÄYTTÖOHJE TransDock Micro DLA44000 PHILIPS

Pakkauksen sisältö 202

Aloitusohjeet 203

Philips TransDock micron käyttö 204

Asetukset ja ominaisuudet 205

Parhaan äänenlaadun varmistaminen 207

Takuu ja asiakaspalvelu 208

Tekniset tiedot 208

Usein kysyttyjä kysymyksiä 209

EY-vaatimustenmukaisuusvakuutus 210

Tärkeää tietoa

Lue tämä käyttöopas ennen PhilipsTransDock micron (DLA44000/10) käyttöä. Käyttöopas sisältää tärkeää tietoa Philips TransDock micron DLA44000/10 toiminnasta.

Kaikki oikeudet pidätetään.Tuotteen tai sen osien kopioiminen on kielletty ilman tekijänoikeuden haltijan kirjallista suostumusta. Tavaramerkit ovat Koninklijke Philips N.V.: n tai omistajiensa omaisuutta. iPod on Apple Inc:n tavaramerkki, joka on rekisteröity Yhdysvalloissa ja muissa maissa.

Philips, BG P&A, vakuuttaa, että laite DLA44000/10 on tärkeimpien vaatimusten sekä direktiivin 1999/5/EY määräysten mukainen.

Huomio:

Äänentulokynnys on korkeintaan 180 mVSS

Vanhan tuotteen hävittäminen:

Hankkimasi tuote on suunniteltu ja valmistettu korkealaatuisista materiaaleista ja osista, jotka voidaan kierrättää ja käyttää uudelleen.

WEEE-logo: Kun tuotteessa on logo, jossa on yliruk-sattu jätesäiliö, tuote on eurooppalaisen direktiivin 2002/96/EY mukainen.

Ota selvää paikkakuntasi sähkö- ja elektroniikkalaiteromun kierrä- tysjärjestelmästä.

Varoituksia

• Älä altista tuotetta sateelle tai vedelle.
• Älä altista tuotetta suoralle auringonvalolle, jottei se pääse ylikuumenemaan.
• Älä pura tai yritä korjata tuotetta.
• Pidä tuote erossa korkeajännitelaitteista.

Palauta pakkaus paikalliseen kierrätyspisteeseen.

PhilipsTransDock micro

Onnea hankintasi johdosta ja tervetuloa Philipsille!

Hyödynnä täysin Philipsin tarjoama tuki rekisteröimällä tuotteesi osoitteessa www.philips.com/welcome.

Tuotteen esittely

PhilipsTransDock micro (DLA44000/10) on FM-lähetin, joka lähettää iPhone äänen FM-autoradioosi samalla, kun iPhone lataantuu. FM-lähetin hyödyntää erikoisominaisuutena IntelliTune™-teknologiaa, joka skannaa ilma-aaltoja ja löytää automaattisesti lähetykseen parhaiten sopivat asemat.

PhilipsTransDock microssa on myös ainutlaatuinen valintaan perustuvaa liitäntä, jonka avulla FM-lähettimesi asetusten ja taajuuksien säätäminen on helppoa. Voit myös tallentaa PhilipsTransDock microon suosikki-asemiesi taajuudet.

Philips tarjoaa kokonaisen tuoteryhmän erilaisia tuotteita, joilla parannat iPhone käyttökokemusta.

Tuotteen parhaat puolet

• Soittaa iPhone äänen autostereostasi
• Lataa iPhone
• IntelliTune-teknologia löytää iPhone äänen lähettämiseen parhaiten sopivan aseman
• Yksinkertainen valintaan perustuva liitäntä
• Säädettävä OLED-näyttö
• Neljä tallennettavaa asemaa
• Mono – ja stereotilat

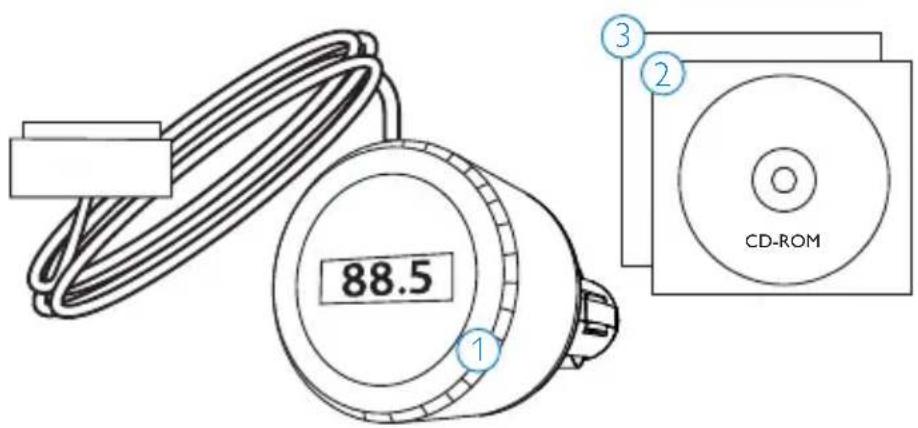

Pakkauksen sisältö

Pakkaus sisältää

1. PhilipsTransDock micron DLA44000/10
   2.CD-ROM-käyttöohjeen
   3.Pikaoppaan

Tarvitset myös

1.iPhone
2.FM-autostereon
3.12 voltin virtaliitännän

! Tärkeää: Lue huolella sivun 200 turvallisuusohjeet ennen PhilipsTransDock micron kytkemistä. Seuraavassa on lisätietoa PhilipsTransDock micron ensimmäisestä asennuskerrasta

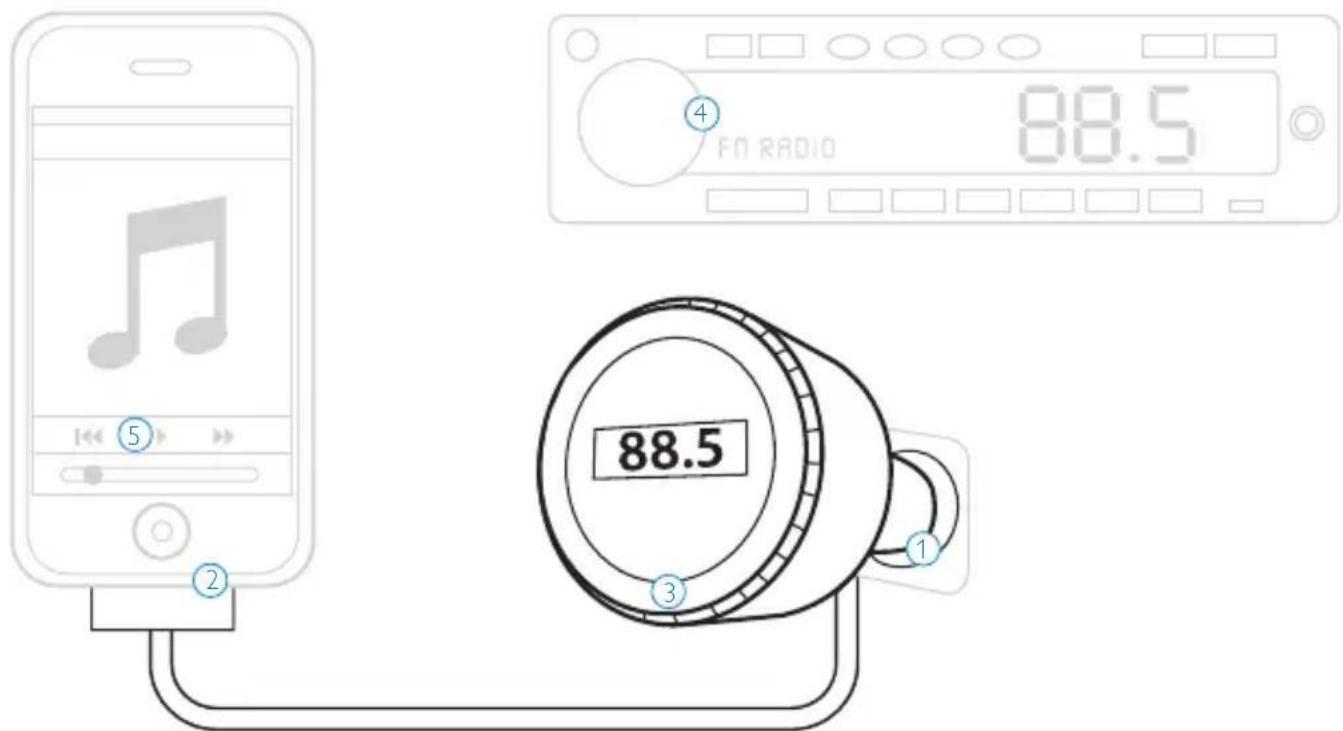

1.Kytke PhilipsTransDock micro autosi virtaliitäntään.

1. Liitä iPhone Philips TransDock microon kiinnittämällä Connector-kaapeli iPhone Dock-liitäntään. iPhone alkaa nyt latautua, mikäli autosi on käynnissä.

Huomio: iPhone toisto keskeytyy automaattisesti, kun Philips TransDock micron virta katkeaa.

1. Aktivoi IntelliTune painamallaTransDock micron valintapainiketta. IntelliTune etsii automaattisesti taajuuden, joka sopii parhaiten iPhone äänen lähettämiseen FM-autostereosi kautta.

2. Säädä autoradiosi Philips TransDock micron näytössä näkyvälle taajuudelle.

3. Paina iPhone Soita-painiketta ja nauti musiikista FM-autoradion kautta.

PhilipsTransDock micron käyttö

Yksityiskohtaiset ohjeet

1.Kytke autoradio päälle ja säädä se FM-radiotilaan.
2. Liitä PhilipsTransDock micro autosi virtaliitäntään.

Huomio: Voit myös muuttaa TransDock micron kulmaa hieman kallistamalla valintapäätä ylös – tai alaspäin. Katso alla olevasta piirroksesta.

3.Kytke Connector-kaapeli iPhone Dock-liitäntään.
4. Aktivoi IntelliTune painamalla TransDock micron valintapainiketta. Sana IntelliTune näkyy Philips TransDock micron näytössä samalla, kun se etsii parasta taajuutta. Taajuuden haku kestää muutaman sekunnin. Kun haku on valmis, näytössä neuvotaan säätämään radio IntelliTunen löytämälle taajuudelle.
5. Säädä FM-autoradiosi TransDock micron näytössä näkyvälle taajuudelle. Paina iPhone Soita-painiketta ja nauti musiikista FM-autoradion kautta.

1. Jos haluat säätää äänenvoimakkuutta PhilipsTrans-Dock microa käyttäessäsi, säädä sitä autoradiosi äänenvoimakkuuden säätimestä, älä iPhone.

Philips TransDock microa kytkeminen päälle ja pois päältä

PhilipsTransDock microsi kytkeytyy päälle ja pois päältä automaattisesti yhdessä autosi kanssa.

Jos haluat kytkeä PhilipsTransDock micron päälle tai pois päältä käsin autosi ollessa yhä käynnissä, paina valintapainiketta noin viiden sekunnin ajan.

Vapaiden radiotaajuksien haku IntelliTunen avulla

Vapaan radiotaajuuden haku IntelliTunen avulla:

1. PainaTransDock micron valintapainiketta. Painallus aktivoi IntelliTune-haun. Haun ollessa käynnissä TransDock microsi näytössä näkyy sana IntelliTune.
2. Kun IntelliTune on löytänyt vapaan radiotaajuuden, näyttöön tulee ohje "Tune Radio to XXX.X" (Säädä radiosi taajuudelle XXX.X). Säädä sitten FM-radiosi samalle asemalle ja nauti iPhone musiikista autostereon kautta.

Vapaiden radiotaajuksien haku käsin

PhilipsTransDock micron avulla voit säätää lähettimesi haluamallesi FM-taajuudelle myös käsin. Käännä Philips TransDock micron valitsinta oikealle selataksesi suurempia kanavia ja vasemmalle selataksesi pienempiä kanavia.

Vinkkejä vapaan aseman hakuun käsin:

• Varmista, että hakusi kohdistuu koko FM-taajuusvälille.
• Jos käytät autoradiosi hakutoimintoa, ja viritin pysähtyy taajuuteen 101 ja hyppää siitä suoraan taajuuteen 103, tarkista, olisiko taajuusalueella 102 vapaita asemia.
• Etsi hyvin kuuluva kanava ja selaa siitä muutama taajuus alaspäin – esimerkiksi taajuudesta 103,5 taajuuteen 103,1. Näin onnistut useimmiten löytämään vapaan kanavan.

Huomio: Jos taajuus on varattu, selaa seuraavalle asemalla ja kokeile uudelleen

Asetukset ja ominaisuudet

Pääset Settings-valikkoon (Asetukset) pitämällä Philips TransDock micron valintapainiketta painettuna, kunnes näyttöön syttyy teksti "Settings". Selaa eri asetuksia kiertämällä valintapainiketta. Valitse haluamasi asetus painamalla valintapainiketta. Selaa valitsemasi asetuksen eri vaihtoehtoja kiertämällä valintapainiketta oikealle tai vasemmalle. Vahvista valintasi painamalla valintapainiketta. Vahvistettuasi valinnan palaat Settings-valikkoon. Pääset pois Settings-valikosta painamalla keskimmäistä painiketta.

Huomio: Philips TransDock micro poistuu automaattisesti Settings-valikosta, jos toimintaa ei tapahdu muutamaan sekuntiin.

Preset Store (Aseman tallentaminen muistiin)

Voit tallentaa muistiin neljä asemaa. Oletusasemat ovat 88,1, 94,9, 100,9 ja 107,9.

Tallenna muistiin omat asemasi seuraavasti:

1. Säädä Philips TransDock micro valintapainikkeen avulla haluamallesi asemalle – kierrä painiketta oikealle selataksesi suurempia kanavia ja vasemmalle selataksesi pienempiä kanavia.
2. Pidä valintapainiketta alhaalla, jolloin siirryt Settingsvalikkoon.

3. Etsi Settings-valikosta Preset Store ja valitse asetus painamalla valintapainiketta. Selaa ja valitse valikosta asemannumero (SET 1, SET 2, SET 3 tai SET 4) ja vahvista valinta painamalla valintapainiketta.

4. Tallenna muut asemat toistamalla toimenpiteet 1-3.

Huomio: Tallentamasi uusi asema tallentuu aiemmin tallennetun aseman päälle mukaan lukien oletusasemat.

Preset Mode (Tallennustila)

Tallennustilan avulla voit selata tallentamiasi asemia myös ollessasi manuaalisessa tilassa (Manual Mode). Aseta Preset Mode seuraavien ohjeiden mukaisesti:

1. Pidä valintapainiketta alhaalla, jolloin siirryt Settingsvalikkoon.
2. Etsi Settings-valikosta Preset Mode ja valitse asetus painamalla valintapainiketta. Valitse Preset Mode On (Tallennustila päällä) ja vahvista valinta painamalla valintapainiketta. Nyt voit selata tallentamiasi neljää asemaa (P1, P2, P3, P4) manuaalisessa tilassa.
3. Jätä Philips TransDock micro haluamallesi asemalle ja säädä autoradiosi samalle taajuudelle.

Audio Level (Äänenvoimakkuus)

Voit säätää äänenvoimakkuuden haluamallesi tasolle. Kierrä valintapainiketta oikealle tai vasemmalle ja valitse: Low, Medium tai High (Alhainen, Keskitaso ja Korkea).

Listening Mode (Kuuntelutila)

Voit valita kuuntelutilaksi joko Monon tai Stereon. Philips TransDock micron optimaalisen toiminnan varmistamiseksi oletuksena on Mono. Lisätietoa kuuntelutilasta saat kohdasta Parhaan äänenlaadun varmistaminen.

Voit säätää, kuinka kauan haluat PhilipsTransDock micron näytön pysyvän aktiivisena. Selaa ja valitse:Always On (Aina päällä), 2 sekuntia, 5 sekuntia, 10 sekuntia, 15 sekuntia tai 20 sekuntia.

Brightness Level (Kirkkauden säätö)

Voit säätää OLED-näytön kirkkautta PhilipsTransDock micron ollessa päällä. Säädä kirkkautta kiertämällä valintapainiketta oikealle lisätäksesi kirkkautta ja vasemmalle vähentääksesi sitä.

Dim Level (Himmestaso)

Voit säätää OLED-näytön kirkkautta PhilipsTransDock micron ollessa pois päältä. Säädä kirkkautta kiertämällä valintapainiketta oikealle lisätäksesi kirkkautta ja vasemmalle vähentääksesi sitä. Voit myös säätää valon kokonaan pois päältä.

Reset Settings (Palauta tehdasasetukset)

Voit palauttaa laitteen tehdasasetukset painamalla valintapainiketta ollessasi Reset Settings-valikossa. Philips TransDock micro kysyy, haluatko varmasti palauttaa asetukset.Vahvista valinta painamalla valintapainiketta kerran tai palaa Settings-valikkoon kiertämällä painiketta oikealle tai vasemmalle.

Parhaan äänenlaadun varmist- aminen

• Etsi IntelliTunen avulla paras mahdollinen taajuus iPhone musiikin lähettämiseksi FM-autostereon kautta. Säädä sitten FM-autostereosi Philips TransDock micron näytössä näkyvälle taajuudelle.
• Voit valita kuuntelutilaksi joko Monon tai Stereon. Mono antaa huomattavasti paremmin signaalin kuulu-vuuden, kun taas Stereo saa aikaan parhaan musiikillisen tuloksen.
  Huomio: Mikäli ääni säröilee tai siinä on häiriötä, säädä kuuntelutila Monoon, mikä parantaa signaalin kuuluvuutta.
• Saadaksesi Philip TransDock micron toimimaan alussa parhaalla mahdollisella tavalla on tärkeää, että säädät iPhone ekvalisaattorin pois päältä sekä autosi basso- ja värinäsäätimet nollaan (0).Tämän jälkeen voit kokeilla bassoon ja tärinän lisäämistä halutuille tasoille.

Takuu ja asiakaspalvelu

Takuutietoja ja tuotetukea löytyy osoitteesta http://www.philips.com/welcome.

Tekniset tiedot

Yhteensopivuus

iPhone

iPhone 3G

Kaikki telakoitavat iPod-mallit (paitsi 3G iPod-mallit)

FM-lähetin

Modulaatio: FM-stereo

Tallennetut oletusasemat (MHz): 88,1, 94,9, 100,9 ja 107,9.

Taajuuden säätöväli: 0,1 MHz

Taajuusalue: 20 Hz \~ 15 KHz

Taajuusväli: 88,1-107,9

Viritys

Digitalisesti kideoskillaattorilla

Connector-kaapeli

30-nastainen iPhone Dock Connector -kaapeli: Pituus 48"

Teho

Tulojännite: 12-16 VDC

Tulovirta: <300 mA @ DC12V\~16V

Näyttö

OLED-näyttö

Usein kysyttyjä kysymyksiä

Seuraavassa on usein kysyttyjä kysymyksiä vastauksineen PhilipsTransDock microsta.

Säilyttääksesi takuun voimassa älä koskaan yritä korjata tuotetta itse. JosTransDock micro -laitteen käytössä ilmenee ongelmia, lue läpi seuraavat kohdat ennen kuin otat yhteyttä Philipsiin. Jos ongelmaan ei löydy ratkaisua, mene Philipsin verkkosivulle osoitteessa www.philips.com/welcome. Kun otat yhteyttä Philipsiin, varmista, että Philips TransDock micro ja sen malli- ja sarjanumerot ovat saatavilla.

Mitä teen, jos musiikkia kuunnellessani ääni säreile tai siinä on häiriöitä?

Etsi IntelliTunen avulla paras mahdollinen taajuus iPodisi musiikin lähettämiseksi FM-autostereon kautta. Säädä FM-autostereosi PhilipsTransDock micron näytössä näkyvälle taajuudelle.

Huomio: Kokeile myös kuuntelutilan säätämistä Monoon, mikä parantaa Philips TransDock micron signaalin kuuluvuuttal.

Mitä teen, jos radioni etsii vain varattuja FM-asemia?

Monissa autoradioissa on oletuksena haku, joka etsii automaattisesti varattuja radioasemia. Monet radiot voidaan säätää käsin viritykseen (katso lisäohjeita radiosi käyttöoppaasta).

Mitä teen, jos äänessä on ajoittain häiriöitä? Varmista, että käyttämäsi FM-asema on edelleen vapaa, kun ajat eri alueilla. FM-signaalit saattavat siirtyä käyt-tämättömälle taajuudelle.

Varmista, että iPhone taajuuskorjaus on pois päältä. Säädä myös autosi basso ja diskantti tasolle 0.Tämän jälkeen voit kokeilla nostaa bassoa tai diskanttia haluamallesi tasolle.

Miksi iPhone ei lataudu ollessaan kytkettynä Philips TransDock microon?

Varmista, että Philips TransDock micro on kunnolla liitet- tynä autosi virtaliitäntään.

Huomio:Tarkista myös, että Connector-kaapeli on kunnolla kiinni iPhone Dock-liitännässä.

Jos jätän Philips TransDock micron kiinni autoo voiko se kuluttaa tyhjäksi autoni akun?

Todennäköisesti ei, mutta kannattaa kuitenkin irrottaa kaikki laitteet, kun poistut autosta pidemmäksi aikaa.

Huomio: PhilipsTransDock micro ottaa virtaa autosi akusta niin kauan kuin se on siihen kytkettynä.

Voinko käyttää Philips TransDock microa muiden laitteiden kanssa?

Et. Philips TransDock micro on suunniteltu käytettäväksi yksinomaan iPhone/iPod kanssa.

EY-vaatimustenmukaisuusvakuutus

Valmistettu Kiinassa

PHILIPS

AQ95-56F-1040 (reportNo.)

Eurooppalaisia määräyksiä:

Tuote on suunniteltu, testattu ja valmistettu eurooppalaisen R&TTE-direktiivin 1999/5/EY mukaisesti.

Direktiivin mukaisesti tuote voidaan viedä huoltoon seuraavissa maissa:

Laite toimii seuraavissa merkityissä maissa luvan antamalla va- paudella. Lisätietoa käytön yksityiskohdista saat paikallisilta viranomaisilta.

√ AT	√ DE	√ GB	☐ IT	√ MT	√ RU
√ BE	√ DK	√ GR	√ LI	√ NL	√ SE
√ BG	√ EE	☐ HR	√ LT	√ NO	√ SI
√ CH	√ ES	√ HU	√ LU	√ PL	√ SK
√ CY	√ FI	√ IE	√ LV	√ PT	☐ TR
√ CZ	√ FR	√ IS	☐ MK	√ RO

Varoitus! Tämä on luokan II radiotaajuuslaite.Taajuusalue 87,5–108,5 on varattu muille sovelluksille Ranskassa, Kyproksella, Kreikassa, Unkarissa, Irlannissa, Italiassa, Latviassa ja Puolassa. Tämä laite ei voi käytössä aiheuttaa haitallista häiriötä. Jos häiriötä esiintyy, kytke laitteen lähetin pois päältä välittömästi. Tämän laitteen käyttötaajuuksiksi on määritelty 88,1–107,9 MHz.
