59GP501 - дрель Graphite - Бесплатное руководство пользователя

Тип изделия	Дрель
Бренд	Graphite
Модель	59GP501
Электропитание	Сетевой электрический
Напряжение	230 В ~ 50 Гц
Потребляемая мощность	600 Вт
Частота вращения на холостом ходу	0 – 2800 об/мин (регулируемая)
Тип патрона	Быстрозажимной, 1,5 – 13 мм
Макс. диаметр сверления (дерево)	25 мм
Макс. диаметр сверления (сталь)	13 мм
Вес	1,8 кг
Габариты (Д x Ш x В)	300 x 200 x 80 мм
Особенности	Регулируемый курок, реверс, кнопка фиксации, дополнительная рукоятка, ограничитель глубины
Безопасность	Двойная изоляция, сертификат CE
Техническое обслуживание	Регулярно очищайте вентиляционные отверстия; заменяйте угольные щетки по мере износа
Запасные части	Угольные щетки, ключ патрона, дополнительная рукоятка, ограничитель глубины
Ремонтопригодность	Угольные щетки заменяются пользователем; для ремонта двигателя обращайтесь в сервисный центр
Общая информация	Руководство доступно на нескольких языках; бесплатно скачать на notice-facile.com

Часто задаваемые вопросы - 59GP501 Graphite

Как заменить сверло в дрели Graphite 59GP501?

Поверните патрон против часовой стрелки, удерживая воротник, чтобы открыть кулачки. Вставьте сверло, затем затяните, поворачивая патрон по часовой стрелке. Убедитесь, что сверло отцентрировано и надежно закреплено перед использованием.

Каков максимальный диаметр сверления по дереву и стали?

Дрель Graphite 59GP501 может сверлить до 25 мм по дереву и 13 мм по стали. Используйте соответствующие скорости и смазку для стали.

Как отрегулировать скорость дрели?

Скорость регулируется курком с переменной частотой. Нажимайте легко для низкой скорости, полностью для высокой. Диапазон скорости 0–2800 об/мин.

Можно ли использовать дрель для закручивания шурупов?

Да, с подходящей битой-отверткой. Используйте переключатель направления для закручивания или выкручивания шурупов. При наличии установите муфту (трещотку) для предотвращения перетягивания.

Какие меры безопасности следует соблюдать при использовании этой дрели?

Всегда надевайте защитные очки и средства защиты слуха. Закрепите заготовку, держите шнур вдали от зоны резания и не прилагайте чрезмерных усилий к дрели. Отключайте питание при смене принадлежностей.

Как чистить и обслуживать дрель Graphite 59GP501?

Отключите дрель. Протирайте корпус влажной тканью (без растворителей). Продувайте вентиляционные отверстия сжатым воздухом. Периодически проверяйте угольные щетки и заменяйте их при износе.

Для чего используется дополнительная рукоятка?

Дополнительная рукоятка обеспечивает дополнительный контроль и устойчивость, особенно при сверлении больших отверстий или твердых материалов. Закрепите ее надежно с любой стороны дрели.

Как узнать, когда нужно заменить угольные щетки?

Признаки включают снижение мощности, искрение или прерывистую работу. Снимите колпачки щеток на корпусе двигателя для осмотра; замените обе щетки, если они короче 5 мм.

Имеет ли дрель Graphite 59GP501 двойную изоляцию?

Да, она имеет двойную изоляцию (класс II), что означает отсутствие необходимости в заземляющем проводе. Всегда используйте с исправной розеткой.

Где можно найти запасные части или принадлежности?

Обратитесь в авторизованные сервисные центры Graphite или посетите их веб-сайт. Распространенные запасные части, такие как угольные щетки и ключи для патрона, широко доступны в интернете.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 59GP501 Graphite

Благодарим Вас за оказанное доверие и поздравляем с выбором нашего самого лучшего бренда электроинструмента - GRAPHITE PRO. Мы убеждены, что благодаря применению высококачественных материалов и строгому процессу контроля качества, приобретенный Вами инструмент удовлетворит Ваши ожидания.

Мы уверены в том, что благодаря пользовам от использования этого инструмента Вы пополните постоянно растущий круг наших довольных покупателей, и при следующей покупке также выберите продукты из нашего предложения.

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

PL INSTRUKCJA OBSŁUGI 9
GB INSTRUCTION MANUAL 18
DE BETRIEBSANLEITUNG....24
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ..... 31
UA ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 38
HU HASZNÁLATI UTASÍTÁS. 45
RO INSTRUCTIUNI DE DESERVIRE ..... 52
© INSTRUKCE K OBSLUZE....59
SK NÁVOD NA OBSLUHU....66
SL NAVODILA ZA UPORABO 73
LT APTARNAVIMO INSTRUKCIJA....80
LV LIETOŠANAS INSTRUKCIJA 87
EE KASUTUSJUHEND 94
BG ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ..... 101
HR UPUTE ZA UPOTREBU.... 109
SR UPUTSTVO ZA UPOTREBU 116
GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 123
ES INSTRUCCIONES DE USO. 131
IT MANUALE PER L'USO 138
NL GEBRUIKSAANWIJZING 145

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

RU

ПЕРФОРАТОР

59GP501

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ЭЛЕКТРОИНСТРУМЕНТА СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЬ ЕЕ В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА.

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ ПЕРФОРАТОРОВ

Примечание:

Приступая к каким-либо действиям, связанным с настройкой, обслуживанием (заменой сверла) или ремонтом, выньте вилку шнура питания из розетки.

• При работе пользуйтесь средствами защиты органов слуха. Воздействие шума может вызвать потерю слуха.
• При работе пользуйтесь дополнительными рукоятками, которые входят в комплект поставки электроинструмента. Потеря контроля над работой электроинструмента может привести к травмам.
• Удерживайте электроинструмент за изолированные поверхности захвата, так как рабочий инструмент при выполнении операции может прикоснуться к скрытой проводке или к кабелю электроинструмента. При прикосновении рабочего инструмента к находящемуся под напряжением проводу доступные металлические части электроинструмента могут попасть под напряжение и вызвать поражение оператора электрическим током.
• Используйте специальные приборы для нахождения скрытой электрической проводки. Контакт с находящимися под напряжением проводами может вызвать пожар или поражение электрическим током. Повреждение газопровода может привести к взрыву. Вследствие повреждения водопроводных труб может быть причинен имущественный ущерб, а также возможно поражение электрическим током.
• Перед включением электроинструмента проверяйте шнур питания, при наличии повреждений обратитесь в специализированную ремонтную мастерскую для его замены.
• Во время работы держите электроинструмент двумя руками, принимайте устойчивую позицию. Содержите рукоятки в чистоте. Электроинструмент, удерживаемый двумя руками, более безопасен.
• При использовании электроинструмента на высоте примите стабильную позицию и убедитесь в отсутствии посторонних лиц внизу.
• Не прикасайтесь руками к вращающимся частям электроинструмента. При контакте с вращающимися частями электроинструмента, а, в особенности, с рабочим инструментом, можно получить травмы.
• Откладывайте электроинструмент только после полной его остановки. Рабочий инструмент может заблокироваться, что приведет к потере контроля над электроинструментом.
• Запрещается направлять работающий электроинструмент на себя или на других лиц.
• Во время работы пользуйтесь пылезащитными масками для защиты дыхательных путей.

ВНИМАНИЕ: Инструмент служит для работы внутри помещений.

Несмотря на безопасную конструкцию, предпринятые защитные меры и использование средств защиты, всегда существует некоторый остаточный риск получения травмы во время работы.

Расшифровка пиктограмм

123456

1. Прочитайте инструкцию по эксплуатации, соблюдайте указания и правила техники безопасности, приведенные в инструкции.
2. Электроинструмент класса II.
3. Пользуйтесь средствами индивидуальной защиты (защитными очками, наушниками, пылезащитной маской).
4. Отключите шнур питания перед ремонтно-наладочными работами.
5. Берегите от дождя.
6. Не разрешайте детям прикасаться к электроинструменту.

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ

Перфоратор является ручным электроинструментом II класса безопасности. Оборудован однофазным коллекторным двигателем, частота вращения которого регулируется посредством зубчатой передачи. Перфоратор можно использовать для сверления отверстий в режиме работы „сверление с ударом" или „сверление без удара“, либо для долбления каналов, а также обработки таких материалов, как бетон, камень, кирпич и т.п. Сфера применения электроинструмента – ремонтно-строительные, столярные работы, а также все работы, выполняемые мастерами-любителями.

Запрещается применять электроинструмент не по назначению.

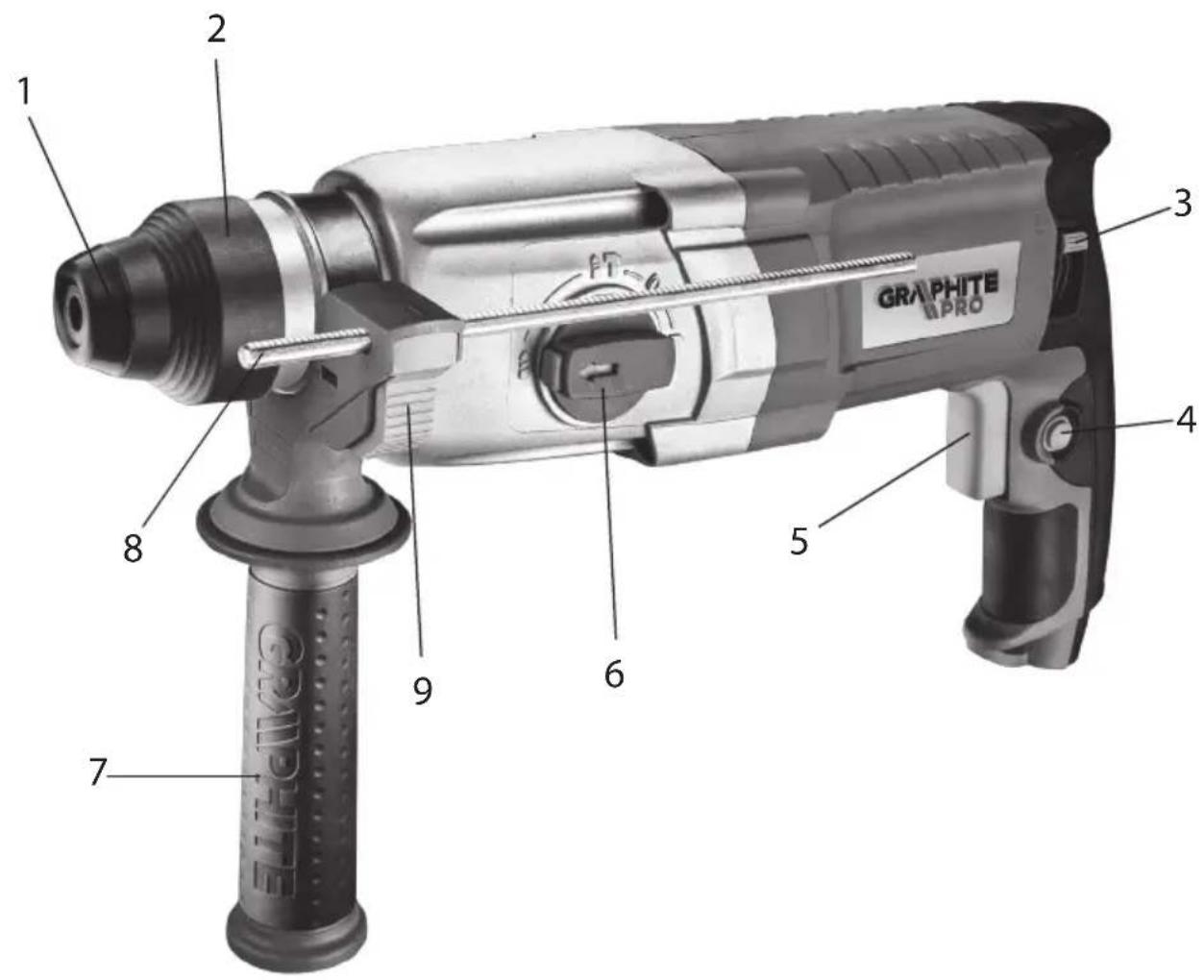

ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ

Перечисленная ниже нумерация касается элементов электроинструмента, представленных на страницах с графическими изображениями.

1. Патрон SDS Plus
2. Крепежная втулка
3. Переключатель направления вращения
4. Фиксатор кнопки включения
5. Кнопка включения
6. Переключатель режима работы
7. Дополнительная рукоятка
8. Ограничитель глубины сверления
9. Кнопка блокировки ограничителя глубины сверления

* Внешний вид приобретенного электроинструмента может незначительно отличаться от изображенного на рисунке

РАСШИФРОВКА ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

СБОРКА/НАСТРОЙКА

ИНФОРМАЦИЯ

ОСНАЩЕНИЕ И ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

1. Дополнительная рукоятка - 1 шт.
2. Ограничитель глубины сверления - 1 шт.
3. Сверлильный патрон - 1 шт.
4. Переходник для сверлильного патрона - 1 шт.
5. Сверла - 2 шт.

6. Зубило - 1 шт.

7. Туба со смазкой - 1 шт.

8. Тряпочка - 1 шт.
9. Чемоданчик - 1 шт.

ПОДГОТОВКА К РАБОТЕ

КРЕПЛЕНИЕ ДОПОЛНИТЕЛЬНОЙ РУКОЯТКИ

В целях безопасности во время работы с перфоратором пользуйтесь дополнительной рукояткой, которую можно закрепить в произвольной позиции по периметру ее крепления.

• Ослабьте нижнюю часть дополнительной рукоятки (7), поворачивая ее влево.
• Наденьте фланец дополнительной рукоятки (7) на цилиндрическую часть корпуса перфоратора.
• Поверните дополнительную рукоятку в наиболее удобное для работы положение.
• Затяните нижнюю часть дополнительной рукоятки (7), поворачивая ее вправо для надежного закрепления в выбранном положении.

КРЕПЛЕНИЕ ОГРАНИЧИТЕЛЯ ГЛУБИНЫ СВЕРЛЕНИЯ

Ограничитель (8) служит для регулировки глубины погружения сверла в материал.

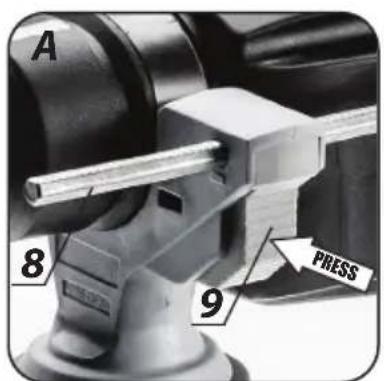

• Нажмите кнопку блокировки ограничителя (9) (рис. А).
• Вставьте ограничитель (8) в отверстие во фланце дополнительной рукоятки (7).
• Заблокируйте в выбранном положении, отпуска кнопку блокировки ограничителя (9).

Насечки на ограничителе (8) должны располагаться в горизонтальной плоскости (перпендикулярно) по отношению к дополнительной рукоятке (7). Такое положение обеспечивает оптимальную блокировку ограничителя.

КРЕПЛЕНИЕ РАБОЧИХ ИНСТРУМЕНТОВ

Перфоратор приспособлен к работе с рабочими инструментами с хвостовиками типа SDS Plus. Перед началом работы очистите патрон перфоратора и рабочий инструмент. Нанесите тонкий слой смазки на стержень рабочего инструмента. (рис. В).

Отключите электроинструмент от сети.

Перфоратор оснащен системой крепления clic-clic (не нужно тянуть на себя крепежную втулку (2) во время крепления рабочего инструмента).

- Уприте перфоратор в стабильную поверхность.

- Вставьте стержень рабочего инструмента в патрон (1) до упора (если требуется, поверните рабочей инструмент, чтобы он занял нужное положение) (рис. С).

- Рабочий инструмент установлен правильно, если его невозможно вынуть, не оттягивая крепежную втулку (2) патрона (1).

Если после установки рабочего инструмента в патроне крепежная втулка (2) не возвращается в свое исходное положение полностью, выньте рабочий инструмент и повторите всю операцию с начала.

Высокая эффективность работы с перфоратором будет достигнута только в случае применения острых и неповрежденных рабочих инструментов. Если требуется, заточите или замените рабочие инструменты.

ВЫЕМКА РАБОЧЕГО ИНСТРУМЕНТА

После завершения работы рабочий инструмент может быть горячим. Избегайте прямого контакта с рабочим инструментом и пользуйтесь соответствующими защитными перчатками. Очистите рабочий инструмент после выемки из патрона.

Отключите электроинструмент от сети.

• Оттяните и придержите крепежную втулку (2).
• Другой рукой выньте рабочий инструмент из патрона (1).

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Перфоратор оснащен предохранительной муфтой. Шпиндель перфоратора останавливается в случае заклинивания рабочего инструмента, а это может привести к перегрузке электроинструмента.

РАБОТА / НАСТРОЙКА

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

Напряжение сети должно соответствовать напряжению, указанному в паспортной табличке перфоратора.

Включение - нажмите кнопку включения (5) и придержите в этом положении. Выключение - отпустите кнопку включения (5).

Фиксация кнопки включения (непрерывная работа)

Включение:

• Нажмите кнопку включения (5) и придержите в этом положении.
• Нажмите фиксатор кнопки включения (4) (рис. D).
• Отпустите кнопку включения (4).

Выключение:

- Нажмите и отпустите кнопку включения (5).

Частота вращения шпинделя регулируется силой нажима на кнопку включения (5).

Перфоратор оснащен 4-позиционным переключателем режима работы (6). В зависимости от положения переключателя, можно работать в режиме „сверление без удара“, „сверление с ударом“, „долбление“, либо установить зубило в выбранном положении. Перед переключением переключателя режима работы (6) следует нажать кнопку фиксации „а“ (рис. Е).

• Поз. 0 = позиция, позволяющая установить зубило в выбранном положении (значок „зубило“)
• Поз. 1 = нормальное сверление/ввинчивание (символ „сверло“)
• Поз. 2 = сверление с ударом (символ „сверло с молотком“)
• Поз. 3 = долбление (символ „молоток“)

Запрещается пытаться поменять положение переключателя режима работы при работающем двигателе перфоратора. Это может привести к серьезному повреждению перфоратора, а также причинить телесные повреждения оператору. Запрещается пользоваться трехкулачковым сверлильным патроном, если переключатель перфоратора стоит в положении „сверление с ударом”. Такой патрон предназначен только для сверления без удара (в древесине или стали).

ПРАВОСТОРОННЕЕ – ЛЕВОСТОРОННЕЕ ВРАЩЕНИЕ

С помощью переключателя направления вращения (3) можно выбрать направление вращения шпинделя перфоратора. Выбирая направление вращения, обращайте внимание на графические символы на корпусе электроинструмента.

• Правостороннее вращение – поставьте переключатель направления вращения (3) в соответствующее положение.
• Левостороннее вращение - поставьте переключатель направления вращения (3) в соответствующее положение (рис. F).

Запрещается изменять направление вращения при вращающемся шпинделе перфоратора. Перед включением убедитесь, что переключатель направления вращения установлен в нужное положение. В режиме „сверление с ударом“ не следует работать с левосторонним вращением.

СВЕРЛЕНИЕ ОТВЕРСТИЙ

• Приступая к сверлению отверстия большого размера, сначала рекомендуется просверлить отверстие поменьше, а затем расширить его до необходимого размера. Это позволит избежать перегрузки перфоратора.
• При сверлении глубоких отверстий, сверлите в несколько приемов, каждый раз вытаскивая сверло из отверстия для удаления из него стружки или пыли.
• Если во время работы произойдет заклинивание сверла, сработает предохранительная муфта. Немедленно выключите перфоратор, чтобы предотвратить его повреждение. Выньте заклинившее сверло из отверстия.
• Держите перфоратор в оси просверливаемого отверстия. Наиболее эффективная работа будет обеспечена при расположении сверла под прямым углом к поверхности обрабатываемого материала. Если во время сверления прямой угол не будет выдержан, это может привести к заклиниванию сверла или поломке.

Длительное сверление с низкой частотой вращения шпинделя может вызвать перегрев двигателя. Работайте с перерывами, либо дайте электроинструменту периодически поработать в течение ок. 3 минут без нагрузки с максимальной частотой вращения. Следите за тем, чтобы не были заслонены отверстия в корпусе, служащие для вентиляции двигателя перфоратора.

СВЕРЛЕНИЕ БЕЗ УДАРА

Такие материалы, как сталь, древесина, пластмасса и т.п. следует сверлить с помощью перфоратора, используя при этом трехкулачковый сверлильный патрон с переходником. Привинтите переходник к трехкулачковому патрону, а затем вставьте в патрон перфоратора (действуйте как в случае сверл с хвостовиком SDS-Plus) (рис. G).

Работайте со сверлами из быстрорежущей или углеродистой стали (только для сверления отверстий в древесине и древесных материалах).

Запрещается использовать трехкулачковый сверлильный патрон, если перфоратор переключен на режим сверления с ударом. Такой патрон предназначен только для сверления без удара (в древесине или стали).

СВЕРЛЕНИЕ С УДАРОМ

Для достижения наилучших результатов пользуйтесь высококачественными сверлами с твердосплавными напайками.

Пыль, образующаяся при ремонтно-строительных работах, опасна для здоровья. Для ограничения неблагоприятного воздействия рекомендуется пользоваться пылезащитной маской, а также обеспечить хорошую вентиляцию на рабочем месте.

• Выберите нужный режим сверления - в данном случае „сверление с ударом“.
• Вставьте в патрон (1) соответствующее сверло с хвостовиком типа SDS-Plus.
• Прижмите сверло к обрабатываемому материалу.
• Включите перфоратор (механизм перфоратора должен работать плавно, а рабочий инструмент не должен отскакивать от поверхности обрабатываемого материала).
• Если требуется, можно увеличить частоту вращения, нажимая на кнопку включения (5).

Незначительное биение рабочего инструмента, появляющееся при включении электроинструмента без нагрузки, является нормальным явлением. Рабочий инструмент центрируется автоматически в момент соприкосновения с материалом. Это никоим образом не влияет на точность сверления.

ДОПОЛНИТЕЛЬНЫЕ РЕКОМЕНДАЦИИ ПРИ РАБОТЕ С ПЕРФОРАТОРОМ

Сверление с ударом и долбление требуют небольшого нажима на перфоратор.

Наиболее эффективная работа обеспечивается при одинаковой, умеренной силе нажатия на электроинструмент (не чрезмерной, поскольку это уменьшит эффективность работы и повысит нагрузку на двигатель). Перфоратору, наполненному твердым смазочным средством, требуется некоторое время для нагрева, в зависимости от температуры окружающей среды. Если

электроинструмент не использовался в течение длительного времени или будет эксплуатироваться в низких температурах, дайте ему поработать без нагрузки в течение 2-3 минут. Острый рабочий инструмент повышает эффективность работы. Незакупоренные вентиляционные отверстия снижают риск перегрева двигателя.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Приступая к каким-либо действиям, связанным со сборкой, настройкой, ремонтом или техническим обслуживанием, выньте вилку шнура питания из розетки.

УХОД И ХРАНЕНИЕ

• Рекомендуется чистить электроинструмент сразу после использования.
• Для чистки запрещается использовать воду и прочие жидкости
• Запрещается использовать для чистки чистящие средства и растворители, так как они могут повредить пластмассовые элементы электроинструмента
• Чистите электроинструмент с помощью сухой тряпочки или сжатым воздухом под небольшим давлением.
• Систематически очищайте вентиляционные отверстия, чтобы не допустить перегрева электроинструмента.
• В случае сильного искрения на коллекторе, поручите специалисту проверить состояние угольных щеток двигателя.
• При повреждении шнура питания его следует заменить шнуром питания с аналогичными параметрами. Замену шнура питания поручите квалифицированному специалисту, либо передайте электроинструмент в сервисную мастерскую.
  • Храните электроинструмент в сухом и недоступном для детей месте.

ЗАМЕНА УГОЛЬНЫХ ЩЕТОК

Изношенные угольные щетки двигателя (длиной менее 5 мм), щетки с обгоревшей поверхностью или царапинами следует немедленно заменить. Заменить следует обе щетки одновременно.

Замену угольных щеток должен выполнять квалифицированный специалист, используя при этом оригинальные запасные части.

Все неполадки должны устраняться авторизованной сервисной мастерской производителя.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

НОМИНАЛЬНЫЕ ДАННЫЕ

Перфоратор
Параметр Величина
Напряжение питания 230 В АС
Частота тока питания 50 Гц
Номинальная мощность 900 Вт
Частота вращения 0-1000 мин	-1
Частота удара 0-5500 мин	-1
Энергия удара 3,2 Дж
Тип хвостовика рабочего инструмента SDS Plus

Максимальныйдиаметр сверления	сталь 13 мм
	бетон 30 мм
	древесина 30 мм
Класс защиты II
Масса 3,3 кг
Год выпуска 2015

ШУМ И ВИБРАЦИЯ

Информация об уровне шума и вибрации

Уровень шума, то есть уровень звукового давления Lp_A , а также уровень звуковой мощности Lw_A и значение неопределенности измерения K, приведенные в данной инструкции по эксплуатации, определены по EN 60745.

Уровень вибрации (значение виброускорения) a_h и значение неопределенности измерения К определены по EN 60745-2-6 и приведены ниже.

Приведенный в данной инструкции по эксплуатации уровень вибрации определен по методу измерений, установленному стандартом EN 60745, и может использоваться для сравнения разных моделей электроинструмента одного класса. Параметры вибрационной характеристики можно также использовать для предварительной оценки вибрационной экспозиции.

Заявленная вибрационная характеристика представительна для основных рабочих заданий электроинструмента. Вибрационная характеристика может измениться, если электроинструмент будет использоваться для других целей, либо с другими рабочими принадлежностями, а также в случае недостаточного технического ухода за электроинструментом. Приведенные выше причины могут вызвать увеличение длительности вибрационной экспозиции за период работы.

Для точной оценки вибрационной экспозиции следует учесть время, в течение которого электроинструмент находится в отключенном состоянии, либо во включенном, но не работает. В данном случае значение полной вибрации может быть значительно ниже. Для защиты оператора от вредного воздействия вибрации необходимо применять дополнительные меры безопасности, а именно: обеспечивать технический уход за электроинструментом и рабочими принадлежностями, поддерживать температуру рук на приемлемом уровне, соблюдать режим труда.

Уровень звукового давления: Lp_=92,54 дБ(A) K=3 дБ(A)

Уровень звуковой мощности: Lw_A = 103,54 дБ(A) K = 3 дБ(A)

Виброускорение (сверление с ударом в бетоне): a_h,HD=17,453 m/c^2 K=1,5 m/c^2

Виброускорение (долбление) a_h,Cheq=17,210 m/c^2, K=1,5 m/c^2

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Электроприборы не следует выбрасывать вместе с домашними отходами. Их следует передать в специальный пункт утилизации. Информацию на тему утилизации может предоставить продавец изделия или местные власти. Электронное и электрическое оборудование, отработавшее свой срок эксплуатации, содержит опасные для окружающей среды вещества. Неутилизированное оборудование представляет потенциальную угрозу для окружающей среды и здоровья людей.

* Оставляем за собой право вводить изменения.

Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, расположенная в Варшаве по адресу: ul. Pograniczna 2/4 (далее „Grupa Topex“) сообщает, что все авторские права на содержание настоящей инструкции (далее „Инструкция“), в т.ч. текст, фотографии, схемы, рисунки и чертежи, а также компоновка, принадлежат исключительно компании Grupa Topex и защищены законом от 4 февраля 1994 года об авторском праве и смежных правах (Вестник законодательных актов РП № 90 поз. 631 с послед. изм). Копирование, воспроизведение, публикация, изменение элементов инструкции без письменного согласия компании GrupaTopex строго запрещено и может повлечь за собой гражданскую и уголовную ответственность.

ДРИЛЬ ПЕРФОРАТОРНИЙ 59GP501

ОПИС ГРАФІЧНИХ СИМВОЛІВ

УВАГА!

ЗАСТЕРЕЖЕННЯ

МОНТАЖ/НАЛАШТУВАННЯ

ІНФОРМАЦІЯ

ПРИНАЛЕЖНОСТИ Й АКСЕСУАРИ

МОНТАЖ ОБМЕЖУВАЧА ГЛИБИНИ

МУФТА ПРОТИПЕРЕВАНТАЖУВАЛЬНА

ПЕРЕМИКАЧ РОБОЧОГО РЕЖИМУ

НОМИНАЛЬНІ ХАРАКТЕРИСТИКИ

ВНИМАНИЕ: ПРЕДИ ПРИСТЬПВАНЕ КЪМ УПОТРЕБА НА ЕЛЕКТРОИНСТРУМЕНТА СЛЕДВА ВНИМАТЕЛНО

ДА СЕ ПРОЧЕТЕ НАСТОЯЩАТА ИНСТРУКЦИЯ И ТЯ ДА СЕ ПАЗИ С ЦЕЛ ПО-НАТАТЬШНО ИЗПОЛЗВАНЕ

ПОДРОБНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЯ КАСАЕЩИ РАБОТАТА С ПЕРФОРАТОРА

ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

МОНТАЖ/НАСТРОЙКИ

ИНФОРМАЦИЯ

ЕКИПИРОВКА И АКСЕСОАРИ

ИНСТАЛИРАНЕ НА ДОПЪЛНИТЕЛНАТА РЪКОХВАТКА

МОНТАЖ НА РАБОТНИТЕ ИНСТРУМЕНТИ

ДЕМОНТАЖ НА РАБОТНИЯ ИНСТРУМЕНТ

Блокировка на пусковия бутон (постоянен режим на работа)

Включване:

- В случай на нужда може да увеличим оборотите натискайки пусковия бутон (5).

ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ОТНОСНО ИЗПОЛЗВАНЕТО НА ПЕРФОРАТОР

ОБСЛУЖВАНЕ И ПОДДРЪЖКА

ПОДДРЪЖКА И СЪХРАНЯВАНЕ

ДАННИ ЗА ШУМА И ВИБРАЦИИТЕ
