РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT-82361 Yato

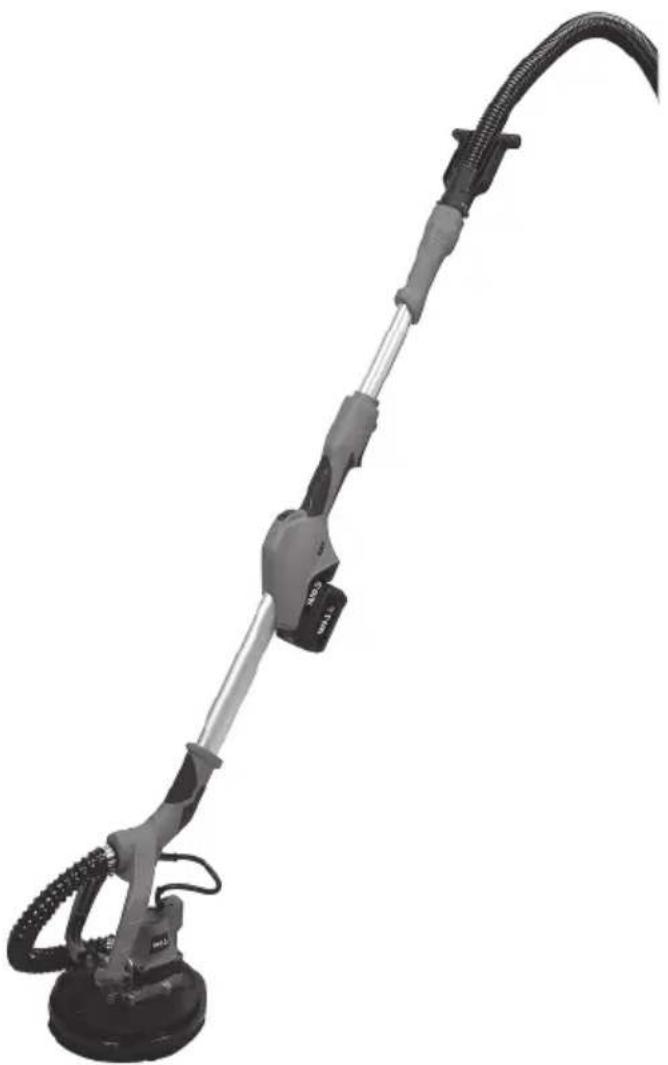

RU АККУМУЛЯТОРНАЯ ШЛИФОВАЛЬНАЯ МАШИНА ДЛЯ ГИПСА

BG АКУМУЛАТОРНА МЕЛНИЦА ЗА ГИПС

YT-82360

YT-82361

1. головка с диском

2. корпус привода

3. дополнительная рукоятка

4. удлинитель рукоятки

5. главная рукоятка

6. регулировка скорости вращения

7.выключатель

1. лист наждачной бумаги

2. гибкий шланг

3. гнездо аккумулятора

4. аккумулятор

5. зарядное устройство для аккумулятора

UA

Прочитать инструкцию

Пользоваться защитными очками

Пользоваться средствами защиты слуха

Шлифовальную машину следует всегда держать обеими руками

Применять защиту дыхательных путей

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Шлифовальная машина для гипса представляет собой электрический инструмент для шлифовки больших, плоских поверхностей при помощи лепестковых кругов наждачной бумаги. Длинная штанга позволяет оператору работать без необходимости использования стремянки или платформ. Шлифовальная машина оснащена шлангом для отвода пыли, образующейся во время работы из машины в пылесборник, что позволяет максимально ограничить запыление рабочего места. Благодаря питанию от аккумуляторов можно работать в местах, где нет легкого доступа к электросети. Надлежащее, надежное и безопасное функционирование электрического станка зависит от его соответствующей эксплуатации, поэтому:

прежде чем приступить к работе с инструментом, необходимо прочитать руководство и хранить его вблизи места проведения работ.

Поставщик не несет ответственности за ущерб, возникший в результате несоблюдения правил техники безопасности и рекомендаций настоящего руководства.

АКСЕССУАРЫ ДЛЯ ПРОДУКТА

Шлифовальная машина поставляется в комплектном состоянии, но требует выполнения некоторых действий по ее монтажу. Шлифовальная машина поставляется с: листами наждачной бумаги, шлангом с мешком для сбора пыли и удлинителем рукоятки. Изделие УТ-82360 оснащено аккумулятором и зарядным устройством для него. Изделие УТ-82361 не имеет аккумулятора и зарядного устройства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение
Номер по каталогу YT-82360, YT-82361
Номинальное напряжение	[В пост. т.]	18
Номинальная скорость вращения	[мин−] 600 - 1200
Размер шпинделя М6
Диаметр диска для крепления кругов	[мм]	215
Диаметр лепестковых кругов наждачной бумаги	[мм]	225 / 215 / 210
Вес	[кг]	3,0
Уровень шума
- звуковое давление L_дА ± K_дА	[дБ (А)]	87,0 ± 3,0
- мощность L_дА ± K_дА	[дБ (А)]	95,0 ± 3,0
Уровень вибрации _дА AG ± K	[м/с2]	3,18 ± 1,5
Класс изоляции		III
Степень защиты		IP20
Тип аккумулятора		Li-Ion
Емкость аккумулятора*	[Ач]	4
Зарядное устройство*
Напряжение на входе	[B~]	220 - 240
Частота тока	[Гц]	50 / 60
Напряжение на выходе	[В пост. т.]	21
Выходной ток	[А]	2
Номинальная мощность	[Вт]	60
Время зарядки**	[ч]	3

* только для моделей, оснащенных аккумулятором и зарядным устройством

** указанное время зарядки относится только к аккумулятору с емкостью, указанной в таблице

Заявленное значение эмиссии шума было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное значение эмиссии шума может быть использовано при первоначальной оценке воздействия.

Заявленное общее значение вибрации было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может быть использовано при первоначальной оценке воздействия.

Внимание! Значение вибрации во время работы с инструментом может отличаться от заявленного значения в зависимо-

RU

сти от способа использования инструмента.

Внимание! Необходимо указать меры безопасности для защиты пользователя, которые основаны на оценке воздействия в реальных условиях использования (включая все части рабочего цикла, например, когда инструмент выключен или работает на холостом ходу и время активации).

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места

Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев.

Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары.

Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность

Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током.

Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током.

Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током.

В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность

Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам.

Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм.

Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам.

Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам.

Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непредви-

RU

денных ситуаций во время работы.

Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями.

Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине

Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки.

Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт.

Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволяют избежать случайного включения электроинструмента / машины.

Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / машины опасны в руках пользователей, не прошедших курсы подготовки.

Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами.

Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/заклиниванию и можно легче контролировать их во время работы.

Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты

Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН И ДИСКОВЫХ ПОЛИРО- ВАЛЬНЫХ МАШИН

Инструмент предназначен для шлифования только наждачной бумагой. Прочтите все предупреждения, инструкции, иллюстрации и спецификации, прилагаемые к электроинструменту. Несоблюдение всех нижеприведенных инструкций может привести к поражению электрическим током, возникновению пожара и/или серьезным травмам.

Не модифицируйте этот инструмент для работы, для которой он не был разработан и не был указан производителем. Такая модификация приведет к потере контроля и серьезным травмам.

Запрещается использовать данный инструмент в качестве шлифовальной машины, полировочной машины, шлифовального станка с проволочными щетками и резака или другим способом, отличным от описанного в настоящем руководстве. Работа с инструментом не по назначению может создать угрозу и привести к травмам.

Не используйте аксессуары, которые не были разработаны и предвидены производителем. Тот факт, что аксессуары могут быть закреплены на инструмент, не означает, что они гарантируют безопасную работу.

Максимальная скорость вращения аксессуаров должна быть равна или превышать максимальную скорость вращения инструмента. Аксессуары, которые работают с меньшей скоростью вращения, чем скорость инструмента, могут во время работы разлететься на куски.

Внешний диаметр и толщина аксессуаров должны находиться в диапазоне размеров, указанном для инструмента. Аксессуары несоответствующих размеров не могут быть должным образом защищены и использоваться.

RU

Размер монтажного отверстия для крепления дисков, кругов, фланцев и других аксессуаров, должен соответствовать размеру шпинделя, закрепленного на инструмент. Аксессуары, размер монтажного отверстия которых не соответствует размеру шпинделя, закрепленного на инструмент, при включении подвергнутся воздействию вибрации, что может привести к потере контроля над инструментом.

Не допускать использования поврежденных элементов оснащения. Перед каждым использованием элементов оснащения необходимо проверить их техническое состояние на предмет отсутствия сколов, трещин, потертостей и чрезмерного износа. При падении элементов оснащения следует убедиться в отсутствии их повреждений, а при необходимости установить новые. После осмотра и установки требуемого оснащения, следует убедиться, что оператор машины и другие люди находятся за пределами рабочей зоны инструмента, а затем включить его на одну минуту с максимальной скоростью вращения. Во время пробного включения поврежденные элементы оснащения будут сломаны.

Используйте средства индивидуальной защиты. В зависимости от применения, используйте защиту лица или защитные очки. При необходимости используйте также респиратор, противошумные наушники, защитные перчатки и фартуки, защищающие от небольших фрагментов аксессуаров или материалов, возникающих в процессе работы. Защита глаз должна быть способна остановить летящие фрагменты, возникающие в процессе работы. Респиратор должен быть способен фильтровать пыль, образующуюся в процессе работы. Длительное воздействие шума может привести к потере слуха.

Сохраняйте безопасное расстояние между рабочим местом и посторонними лицами. Лица, которые приходят на рабочее место, должны использовать средства индивидуальной защиты. Во время работы машины, частицы обрабатываемого материала или фрагменты поврежденных элементов оснащения могут быть выброшены за пределы рабочей зоны.

При выполнении работы, при которой круг может соприкоснуться со скрытым электрическим проводом под напряжением или с шнуром питания, держите шлифовальную машину только за изолированные рукоятки. Круг, при контакте с проводом под напряжением, может привести к тому, что металлические элементы инструмента могут найтись под напряжением, что может привести к поражению электрическим током оператора инструмента.

Шнур питания помещайте вдали от вращающихся элементов инструмента. При потере контроля над инструментом, шнур может быть разрезан или захвачен, и ладонь или предплечье оператора могут быть втянуты во вращающиеся компоненты машины.

Не откладывайте инструмент до момента полной остановки вращающихся элементов. Вращающиеся элементы могут повредить находящиеся поблизости предметы и привести к потере контроля над инструментом.

Не включайте инструмент при его перемещении. Случайный контакт с вращающимися элементами может привести к защемлению одежды оператора и его травмированию.

Регулярно очищайте вентиляционные отверстия инструмента. Вентилятор двигателя втягивает пыль, образующуюся во время работы, внутрь инструмента. Чрезмерное скопление частиц металла в пыли увеличивает риск поражения электрическим током.

Не работайте с инструментом вблизи легковоспламеняющихся материалов. Искры, возникающие во время работы, могут привести к возникновению пожара.

Не используйте аксессуары, требующие жидкостного охлаждения. Вода или охлаждающая жидкость может привести к поражению электрическим током.

Размер резьбы аксессуаров должен подходить к резьбе шпинделя шлифовальной машины. В случае аксессуаров, устанавливаемых с помощью фланцев, монтажное отверстие аксессуаров должно соответствовать размерам монтажного фланца. Аксессуары, которые не подходят к креплению электроинструмента, могут вызывать отсутствие равновесия, чрезмерную вибрацию и привести к потере контроля над ним.

Предупреждения, связанные с обратным ударом в сторону оператора

Обратный удар – это отброс инструмента в сторону оператора в результате внезапной реакции на защемление или закли- нивание вращающегося диска, полировальной ленты, щетки или другой насадки. Блокировка или зажим может стать причиной резкой остановки вращающегося аксессуара, что приводит к вращению электроинструмента, в сторону проти- воположную вращению аксессуара.

Например, если абразивный диск заблокировался или застрял в обрабатываемом материале, защемленный край диска в момент может углубиться в поверхность материала, в результате чего происходит диск может высвободиться или быть отброшен.

Диск может также высвободиться в направлении оператора или от него, в зависимости от направления движения шлифовального круга в зоне зажатия. Шлифовальные диски в этих условиях могут также треснуть.

Обратный удар инструмента в сторону оператора это результат несоответствующего использования и/или несоблюдения указаний, приведенных в руководстве по обслуживанию. Такой ситуации можно избежать, соблюдая нижеприведенные рекомендации.

Используйте надежный захват инструмента и правильное положение тела и рук, это позволит противостоять силам, возникающим во время обратного удара. Всегда используйте дополнительную рукоятку, если она поставляется вместе с инструментом, обеспечит это максимальный контроль над инструментом при обратном ударе или при его неожиданном вращении во время запуска инструмента. Оператор может контролировать вращение или

RU

обратный удар инструмента, если предпримет надлежащие меры предосторожности.

Никогда не помещайте руки рядом с вращающимися элементами инструмента. Во время обратного удара вращающиеся элементы могут быть причиной травмирования рук.

Не стойте в зоне, в которую инструмент переместится во время обратного удара. Обратный удар направит инструмент в направлении, которое противоположно направлению вращения шлифовального диска в месте его заклинивания.

Соблюдайте особую осторожность при работе вблизи углов, острых краев и т. п. Избегайте подпрыгивания и заклинивания шлифовального диска. Во время обработки углов или краев увеличивается риск заклинивания шлифовального диска, что может привести к потере контроля над инструментом или силой обратного удара инструмента.

Не используйте диски с режущей цепью для обработки древесины, сегментированные алмазные диски с периферийным зазором между сегментами более 10 мм или зубчатые пилы. Такие диски часто приводят к обратному удару и потере контроля над инструментом.

Предупреждения, связанные с шлифовальной бумагой

Используйте наждачную бумагу правильного размера. При выборе диаметра диска необходимо следовать инструкциям производителя. Абразивный материал, выступающий за пределы шлифовального диска, может привести к травмированию, а также увеличению риска заклинивания, излома или отброса инструмента в сторону оператора.

ПОДГОТОВКА К РАБОТЕ

Внимание! Все действия, связанные с настройкой и подготовкой к работе, должны выполняться при отключенном напряжении питания. Убедиться в том, что блок аккумулятор был отключен от разъема инструмента.

Установка удлинителя рукоятки (II)

В шлифовальной машине предусмотрена возможность монтажа удлинителя рукоятки. Дополнительный сегмент устанавливается на конец рукоятки.

Перед установкой оттяните рычаг на конце рукоятки. Установите дополнительный сегмент таким образом, чтобы он находился внутри штанги, и нажмите на рычаг. Убедитесь, что удлинитель не перемещается внутри рукоятки.

На дополнительном сегменте может находиться метка, которая указывает максимальную длину выдвижения дополнительного сегмента. Запрещается превышать максимальную длину выдвижения дополнительного сегмента – это может быть причиной непреднамеренного его выдвижения из рукоятки шлифовальной машины, а также привести к повреждению устройства и травмированию.

При отсутствии метки, внутри ручки должно быть не менее 15 см дополнительного сегмента.

Демонтаж дополнительного сегмента штанги осуществляется в обратной последовательности.

Установка шланга для пылеудаления (III)

Шлифовальная машина оснащена гибким шлангом, заканчивающимся мешком, который используется для сбора пыли, образующейся во время работы.

Пылеотсасывающий шланг следует соединить с концом рукоятки или концом ее дополнительного сегмента. В случае крепления к рукоятке вытяните рычаг, расположенный на конце рукоятки. Установите байонетный разъем таким образом, чтобы во время работы шланг не отсоединялся, и нажмите на рычаг.

Шлифовальная машина имеет вентилятор, который направляет пыль, образующуюся во время работы, в мешок.

Мешок имеет сворачивающуюся застежку, которая позволяет очистить мешок от пыли. Уровень заполнения мешка следует проверять во время работы и опорожнять каждый раз, когда эффективность удаления пыли снижается. Мешок не следует раскатывать дальше места, отмеченного линиями и стрелками.

Опорожнение мешка возможно только при выключенной шлифовальной машине. Вилка кабеля питания быть отсоединена от сетевой розетки.

Шланг, прилагаемый к шлифовальной машине, не позволяет демонтировать мешок таким образом, чтобы шлифовальная машина была подключена к внешней системе пылеудаления. При необходимости шлифовальная машина должна быть оборудована отдельным шлангом.

Установка шлифовального абразивного листа (IV)

Внимание! Перед установкой абразивного листа его следует осмотреть на предмет повреждений. В случае обнаружения каких-либо повреждений в виде складок, трещин, разрывов или дефектов, лист следует заменить новым без повреждений. Шлифовальный абразивный лист должен обладать поверхностью, которая позволяет крепить его на липучку на диске инструмента. Листы должны быть оснащены отверстиями, расположенными в том же месте, что и отверстия в диске инструмента. Это является условием эффективного всасывания пыли, образующейся во время работы.

Поместите лист концентрически на диск так, чтобы отверстия в листе перекрывались с отверстиями в диске инструмента. Край листа абразивной бумаги не должен соприкасаться с защитным кожухом шлифовального круга инструмента и щеткой по краям защитного кожуха.

ИСПОЛЬЗОВАНИЕ ПРИБОРА

Внимание! Перед началом работы необходимо выполнить все описанные выше монтажные операции.

Установка аккумулятора (VI)

Внимание! Перед установкой аккумулятора в инструменте убедитесь, что выключатель находится в выключенном положении – не нажатый.

Вставьте аккумулятор в направляющую разъема до тех пор, пока не зафиксируется в разъеме. Правильно установленный аккумулятор можно извлечь, только нажав и удерживая защелку аккумулятора в этом положении, а затем вытащив аккумулятор из гнезда инструмента.

Запуск шлифовальной машины

Нельзя запускать шлифовальную машину, опирая рабочую головку на какую-либо поверхность. Шлифовальный абразивный лист не должен соприкасаться с каким-либо предметом. Это может привести к потере контроля над инструментом и может стать причиной серьезных травм.

Шлифовальная машина оснащена регулятором (V), которым можно регулировать частоту вращения двигателя, что изменяет вращательную скорость шлифовального круга. Регулятор обозначен соответствующими символами, указывающими направление поворота регулятора для изменения частоты вращения двигателя.

Убедитесь, что выключатель находится в положении «выключен – О» (VII).

Установите регулятор оборотов в положение, указывающее максимальную скорость вращения.

Запустите систему пылеудаления.

Держите шлифовальную машину обеими руками – одной за переднюю и другой за заднюю рукоятки.

Используйте большой палец, чтобы переместить выключатель в положение «включен» – I (VIII).

Выключатель оснащен блокировкой, позволяющей ему оставаться в положении «включен» – I, без необходимости непрерывного удерживания. Это облегчит длительную работу. Разблокировка выключателя происходит после нажатия его задней части, при этом выключатель занимает первоначальное положение. Если выключатель не был заблокирован, то отпускание выключателя приводит к его автоматическому переключению в положение «выключен – О», что остановит работу инструмента. Диск может вращаться в течение некоторого времени после выключения оборудования. Прежде, чем отложить оборудование, подождите до полной остановки диска. Запрещается останавливать диск, приставляя его к обрабатываемой поверхности.

Диск начнет работать с номинальной скоростью вращения.

Держите шлифовальную машину в этом положении и наблюдайте за ее работой около 1 минуты. При обнаружении каких-либо признаков ненормальной работы, таких как повышенные вибрации или чрезмерный шум, следует немедленно отключить шлифовальную машину с помощью выключателя, отсоединить аккумулятор от инструмента и выяснить причину неисправности. Запрещается возобновлять работу без устранения неисправности.

При отсутствии признаков ненормальной работы можно отрегулировать частоту вращения и начать работу.

Работа с шлифовальной машиной

Если это необходимо, заготовку следует зафиксировать соответствующим образом, чтобы она не перемещалась во время обработки, например, с использованием тисков или зажимов. Шлифовальный диск вращается с высокой скоростью, а неправильная фиксация заготовки может привести к неконтролируемому перемещению заготовки во время работы, что увеличивает риск получения серьезной травмы.

Используйте средства индивидуальной защиты в виде защиты глаз и слуха, пылезащитной маски, перчаток и соответствующей рабочей одежды.

Выполняйте все монтажные и регулировочные операции.

Убедитесь в том, что включатель находится в положении, а затем подключите аккумулятор к разъему в инструменте.

Шлифовальную машину всегда следует держать обеими руками за переднюю и заднюю рукоятки. При использовании удлинителя следует держать за заднюю рукоятку и рукоятку удлинителя.

Подождите, пока шлифовальная машина достигнет полной скорости вращения и только затем примените ее к заготовке.

После окончания работы выключите шлифовальную машину с помощью выключателя, отсоедините аккумулятор от инструмента и приступите к техническому обслуживанию.

Полезные советы при работе со шлифовальной машиной

Запрещается держать шлифовальную машину иначе, чем за рукоятки. Не держите шлифовальную машину за части корпуса, кроме рукояток.

Всегда держите шлифовальную машину обеими руками.

Не прижимайте инструмент к обрабатываемой поверхности слишком сильно. Слишком большое давление может привести к перегреву шлифовальной машины.

Шлифовальную машину держать так, чтобы шлифование проходило по всей поверхности шлифовального абразивного

RU

листа. Это обеспечит равномерный износ листа.

Шлифовальную машину следует перемещать к себе и от себя, а также постепенно в сторону. Нельзя шлифовать кругообразными движениями. Древесину шлифовать вдоль годичных колец. Шлифование следует начинать шлифовальным листом с наиболее грубым абразивным зерном и постепенно использовать лист с более мелким абразивным зерном до тех пор, пока не будет получен желаемый эффект. Избегайте проверки состояния обрабатываемой поверхности голыми руками. Это может привести к травме из-за осколков и заусенцев, образующихся во время обработки.

Шлифовальная машина имеет две зоны, из которых пыль попадает в систему пылеудаления. Одна область - это отверстия в нижней части рабочей головки, другая - зазор между краем рабочей головки и крышкой. Силу всасывания пыли следует подбирать экспериментально во время работы. Наибольшая сила не всегда будет самой эффективной. Воздушная тяга, образующаяся во время работы, может слишком сильно присасывать шлифовальную машину к шлифованной поверхности, что затруднит перемещение пыли к отверстиям диска или к ее краю и уменьшит эффективность работы. Слишком низкая сила всасывания пыли приведет к тому, что пыль, образующаяся во время работы, останется на заготовке.

Обороты инструмента и зернистость шлифовального абразивного листа следует подбирать в зависимости от обрабатываемой поверхности. Слишком большая зернистость шлифовального абразивного листа приведет к появлению царапин на поверхности заготовки.

Более высокие обороты следует использовать для шлифовки керамики и несмолистой древесины. Смолистую древесину следует шлифовать с меньшей скоростью вращения. Слишком высокая скорость вращения быстро нагревает смолу, содержащуюся в древесине, что приведет к тому, что абразивный лист станет липким. По аналогичным причинам шлифовка красок и лаков также должна выполняться с меньшей скоростью вращения.

Во время работы следует делать регулярные перерывы, во время которых необходимо проверить состояние абразивного листа и степень заполнения системы пылеудаления. Если шлифовальный абразивный лист покрыт чрезмерно толстым слоем пыли, образующейся в процессе шлифовки, или абразивные зерна осыпались, следует заменить лист новым.

Хранение аккумулятора

для продления срока службы аккумулятора следует обеспечить надлежащие условия хранения. Аккумулятор рассчитан примерно на 500 циклов зарядки и разрядки. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 °C, przy względnej wilgotności powietrza 50 %. Для длительного хранения аккумулятора его следует заряжать примерно на 70 %. В случае длительного хранения аккумулятор следует периодически заряжать один раз в год. Не допускайте чрезмерной разрядки аккумулятора, так как это сократит срок его службы и может привести к непоправимому повреждению.

Во время хранения аккумулятор постепенно разряжается из-за утечки тока. Процесс саморазряда зависит от температуры хранения — чем выше температура, тем быстрее процесс разряда. Неправильное хранение аккумуляторов может привести к утечке электролита. Возможная утечка должна быть устранена посредством использования нейтрализующего средства. При попадании электролита в глаза тщательно промойте глаза водой, а затем немедленно обратитесь за медицинской помощью. Запрещается использовать устройство с поврежденным аккумулятором. Если аккумулятор полностью разряжен, отправьте его в специализированный пункт утилизации отходов такого типа.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы в соответствии с законодательством относятся к опасным грузам. Пользователь инструмента может перевозить инструменты вместе с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае выполнение дополнительных условий не требуется. В случае поручения перевозки третьим лицам (например, доставка курьерской службой), следует соблюдать правила перевозки опасных грузов. Перед отправкой необходимо связаться с квалифицированным специалистом по этому вопросу. Запрещается перевозить поврежденные аккумуляторы. Во время транспортировки разобранные аккумуляторы следует извлечь из инструмента, защитить открытые контакты, например, изоляционной лентой. Аккумуляторы в упаковке следует хранить таким образом, чтобы во время транспортировки они не перемещались внутрь упаковки. Также необходимо соблюдать национальные правила перевозки опасных грузов.

Зарядка аккумулятора

Внимание! Перед зарядкой отсоедините блок питания зарядной станции от сети, вытащив вилку блока питания из розетки электрической сети. Кроме того, очистите аккумулятор и его клеммы от грязи и пыли мягкой сухой тканью.

Аккумулятор имеет встроенный индикатор заряда. После нажатия на кнопка загорятся индикаторные диоды, тем сильнее, чем более заряжен аккумулятор. Если светодиоды не загораются при нажатии кнопки, это означает, что аккумулятор разряжен.

Отсоедините аккумулятор от инструмента.

Вставьте аккумулятор в гнездо зарядного устройства (X).

Подключите зарядное устройство к электрической розетке.

Загорится красный светодиод, указывающий на процесс зарядки.

Когда зарядка будет завершена, красный светодиод погаснет, а зеленый светодиод загорится, указывая на то, что аккумулятор полностью заряжен.

Выньте вилку блока питания из розетки электрической сети.

Выньте аккумулятор из зарядной станции, нажав кнопку защелки аккумулятора.

RU

Внимание! Если при подключении зарядного устройства к сети загорается зеленый светодиод, аккумулятор полностью заряжен. В этом случае зарядное устройство не начнет процесс зарядки.

ТЕХОБСЛУЖИВАНИЕ ИЗДЕЛИЯ

ВНИМАНИЕ! Прежде чем приступить к регулировке, техническому обслуживанию или техническому обслуживанию, отсоедините аккумулятор

Головка с тарельчатым шлифовальным кругом позволяет произвести демонтаж шлифовального круга для тщательной очистки пространства между шлифовальным кругом и защитным кожухом. Удерживая круг рукой, отвинтить крепежный винт при помощи ключа (IX). Пространство между кругом, круг и защитный кожух очистить от пыли и других загрязнений сухой мягкой тканью или струей сжатого воздуха давлением, не превышающим 0,3 МПа или мягкой кисточкой. Для очистки не использовать острые предметы.

После окончания работ проверьте техническое состояние электроинструмента путем внешнего осмотра и оценки корпуса и рукоятки, работы электрического выключателя, проходимости вентиляционных отверстий, искрения щеток, громкости работы подшипников и зубчатых передач, запуска и равномерности работы. Демонтаж электроинструмента или замена подузлов и компонентов в течение гарантийного срока Пользователем приведет к потере гарантии на устройство. Любые несоответствия, выявленные при техническом осмотре или во время работы, требует немедленного ремонта в сервисном центре. После завершения работы, корпус, вентиляционные отверстия, переключатели, дополнительный держатель и защитный кожух очистите, например, с помощью струи сжатого воздуха (при давлении, не превышающим 0,3 МПа), с помощью кисти или сухой, мягкой ткани без использования химических веществ и чистящих жидкостей. Инструмент и держатели очистить сухой чистой тканью.

ХАРАКТЕРИСТИКА ВИРОБУ

Установка абразивного листа (IV)

Установка акумулятора (VI)

ХАРАКТЕРИСТИКА НА ПРОДУКТА

Електрическа безопасност

ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ШЛАЙФМАШИНИ И ДИСКОВИ ПОЛИРАЩИ МАШИНИ

Предупреждения относно шлайфане с шкурка

Монтаж на абразивния лист шкурка (IV)

Работа с шлайфмашината
