INSTRUKCJA OBSŁUGI YT-82361 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. głowica z dyskiem

2. obudowa napędu

3. rękojeść dodatkowa

4. przedłużenie rękojeści

5. rękojeść główna

6. regulacja obrotów

7. włącznik

8. arkusz papieru ściernego

9. wąż elastyczny

10. gniazdo akumulatora

11. akumulator

12. ładowarka akumulatora

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Szlifierkę zawsze trzymać oburącz

Stosować ochronę dróg oddechowych

Use the respiration protection

Atemwege schützen!

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powkinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Szlifierka do gipsu jest elektronarzędziem służącym do szlifowania dużych, płaskich powierzchni za pomocą krążków papieru ściernego. Dzięki wysięgnikowi możliwe jest szlifowanie ścian bez korzystania z podestów. Szlifierka została wyposażona w odciąg pyłu powstającego podczas pracy oraz wąż pozwalający podłączyć produkt do urządzenia zbierającego, co pozwala do minimum ograniczyć zapylenie miejsca pracy. Dzięki zasilaniu akumulatorowemu możliwa jest praca w miejscach pozbawionych łatwego dostępu do sieci elektroenergetycznej. Prawidłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Urządzenie jest dostarczane w stanie kompletnym, ale wymaga pewnych czynności montażowych. Wraz z szlifierką dostarczane są: arkusze papieru ściernego, wąż z workiem do gromadzenia pyłu oraz przedłużenie rękojeści. W przypadku produktu YT-82360 produkt jest wyposażony w akumulator oraz ładowarkę do niego. Artykuł YT-82361 nie posiada na wyposażeniu akumulatora oraz ładowarki.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82360, YT-82361
Napięcie znamionowe [V d.c.] 18
Obroty znamionowe [min	^-1 ] 600 - 1200
Rozmiar wrzeciona M6
Średnica tarczy do mocowania krążków [mm] 215
Średnica krążków papieru ściernego	[mm]	225 / 215 / 210
Masa	[kg]	3,0
Poziom hałasu
- ciśnienie akustyczne L_pA ± K_pA	[dB (A)]	87,0 ± 3,0
- moc L_wA ± K_wA	[dB (A)]	95,0 ± 3,0
Poziom drgań _abAG ± K	[m/s ^2 ]	3,18 ± 1,5
Klasa izolacji		III
Stopień ochrony		IP20
Rodzaj akumulatora		Li-ion
Pojemność akumulatora*	[Ah]	4
Ładowarka*
Napięcie wejściowe	[V~]	220 - 240
Częstotliwość sieci	[Hz]	50 / 60
Napięcie wyjściowe	[V d.c.] 21
Prąd wyjściowy	[A]	2
Moc znamionowa	[W]	60
Czas ładowania**	[h]	3

* tylko w modelach wyposażonych w akumulator i ładowarkę

** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

PL

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed

PL

regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DLA SZLIFIEREK I POLEREK DYSKOWYCH

Narzędzie jest przeznaczone tylko do szlifowania za pomocą papieru ściernego, Zapoznać się ze wszystkimi ostrzeżenia mi, instrukcjami, ilustracjami oraz specyfikacjami dostarczonymi wraz z elektronarzędziem. Nieprzestrzeganie wszystkich instrukcji zamieszczonych poniżej może prowadzić porażeniem elektrycznym, pożarem i / lub poważnymi obrażeniami.

Nie przekształcaj tego narzędzia do pracy, do której nie zostało zaprojektowane i wyszczególnione przez producenta. Taka konwersja skutkować utratą kontroli i spowodować poważne obrażenia.

Posługiwanie się narzędziem jako szlifierką, polerką, szlifierką do szczotek drucianych oraz przecinarką lub w inny sposób niż opisany w instrukcji jest zabronione. Praca narzędziem, do której nie jest przeznaczone może stworzyć ryzyko i skutkować obrażeniami ciała.

Nie należy stosować akcesoriów, które nie zostały zaprojektowane i nie są przeznaczone przez producenta. To, że akcesoria można zamontować do narzędzia nie oznacza, że gwarantują bezpieczną pracę.

Maksymalna prędkość obrotowa akcesoriów musi być równa lub większa od maksymalnej prędkości obrotowej narzędzia. Akcesoria o mniejszej prędkości obrotowej niż prędkość narzędzia mogą, podczas pracy rozpaść się na kawałki.

Zewnętrzna średnica oraz grubość akcesoriów musi się zawierać w przedziale rozmiarów określonym dla narzędzia. Akcesoria o niewłaściwych rozmiarach nie mogą być właściwie osłanianie i obsługiwane.

Rozmiar otworu mocującego kół, tarcz, kołnierzy oraz innych akcesoriów musi pasować do rozmiaru wrzeciona narzędzia. Akcesoria, których rozmiar otworu mocującego nie odpowiada rozmiarowi wrzeciona narzędzia, po uruchomieniu wpadną w wibracje i może to spowodować utratę kontroli nad narzędziem.

Nie stosować uszkodzonych akcesoriów. Przed każdym użyciem zbadać stan akcesoriów na obecność, odprysków, pęknięć, przetarć i nadmiernego zużycia. W przypadku upuszczenia akcesoriów należy sprawdzić je pod kątem uszkodzeń albo zamontować nowe, nieuszkodzone akcesoria. Po oględzinach i zainstalowaniu akcesoriów należy umieścić siebie oraz osoby postronne poza płaszczyzną obrotu akcesoriów, następnie uruchomić narzędzie na jedną minutę przy maksymalnej prędkości obrotowej. Podczas testu uszkodzone akcesoria ulegną zniszczeniu.

Stosować środki ochrony osobistej. W zależności od zastosowania stosować osłony twarzy, gogle lub okulary ochronne. Jeżeli jest wymagane, stosować maski przeciwpyłowe, ochronę słuchu, rękawice oraz fartuchy chroniące przed niewielkimi fragmentami akcesoriów lub materiałów powstających podczas pracy. Ochrona oczu musi być zdolna do za trzymania lecających odłamków powstających podczas pracy. Maska przeciwpyłowa musi być zdolna do filtracji pyłu powstającego podczas pracy. Zbyt długie wystawienie na działanie hałasu może skutkować utratą słuchu.

Utrzymywać bezpieczny dystans pomiędzy miejscem pracy, a osobami postronnymi. Osoby wchodzące do miejsca pracy muszą stosować środki ochrony osobistej. Odłamki powstające podczas pracy lub odłamki uszkodzonych akcesoriów mogą wylecieć poza najbliższe otoczenie miejsca pracy.

Podczas wykonywania pracy, w której tarcza może zetknąć się z ukrytym przewodem elektrycznym pod napięciem lub przewodem zasilającym trzymać szlifierkę tylko za pomocą izolowanych uchwytów. Tarcza podczas kontaktu z przewodem pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia.

Umieszczać przewód zasilający z dala od obracających się elementów narzędzia. W przypadku utraty kontroli nad narzędziem, przewód może zostać przecięty lub pochwycony, a dłoń lub ramię operatora może zostać wciągnięte w obracające się elementy maszyny.

Nigdy nie odkładać narzędzia do momentu całkowite zatrzymania się obracających elementów. Obracające się elementy mogą „pochwycić” podłoże i wyrwać narzędzie spod kontroli.

PL

Nie uruchamiań narzędzia podczas przenoszenia. Przypadkowy kontakt z obracającymi się elementami może spowodować pochwycenie i wciągnięcie odzieży i kontakt narzędzia z ciałem operatora.

Należy regularnie czyścić otwory wentylacyjne narzędzia. Wentylator silnika wciąga kurz i pył powstający podczas pracy, do środka narzędzia. Nadmierne nagromadzenie drobin metalu zawartych w kurzu zwiększa ryzyko porażenia elektrycznego.

Nie pracować narzędziem w pobliżu łatwopalnych materiałów. Iskry powstające podczas pracy mogą spowodować pożar.

Nie stosować akcesoriów wymagających chłodzenia cieczą. Woda lub płyn chłodzący mogą powodować porażenie prądem elektrycznym.

Rozmiar gwintu akcesoriów musi pasować do gwintu wrzeciona szlifierki. W przypadku akcesoriów montowanych za pomocą kołnierzy, otwór montażowy akcesoriów musi pasować do rozmiaru mocującego kołnierza. Akcesoria, które nie pasują do mocowania elektronarzędzia spowodują brak równowagi, nadmierne wibracje oraz mogą powodować utratę kontroli.

Ostrzeżenia związane z odbiciem narzędzia w stronę operatora

Odbicie narzędzia w stronę operatora jest nagła reakcją na zablokowane lub zaciśnięte: tarczę obrotową, taśmę polerującą szczotkę lub inne akcesorium. Zablokowanie lub zaciśnięcie powoduje gwałtowne zatrzymanie się obracającego się akcesorium, co skutkuje obrotem elektronarzędzia w stronę przeciwną do obrotu akcesorium.

Na przykład, jeżeli tarcza ścierna jest zablokowana lub zaciśnięty przez obrabiany przedmiot, krawędź tarczy, która wchodzi do punktu zaciśnięcia może się zagłębić w powierzchni materiału powodując, że tarcza wydostanie się lub zostanie wyrzucona.

Tarcza może także wydostać się w kierunku do lub od operatora, w zależności od kierunku ruchu ściernicy w miejscu zaciśnięcia. Tarcze ścierne mogą także pęknąć w tych warunkach.

Odbicie narzędzia w stronę operatora jest wynikiem niewłaściwego użycia i / lub niezastosowania się do wskazówek zawartych w instrukcji obsługi. Zjawiska można uniknąć przestrzegając poniższe zalecenia.

Stosować pewny chwyt narzędzia oraz odpowiednią pozycję ciała i rąk, pozwoli to oprzeć się siłom powstającym podczas odbicia. Zawsze stosować dodatkowy uchwyt, jeżeli został dostarczony wraz z narzędziem, zapewni to maksymalna kontrolę podczas odbicia lub niespodziewanego obrotu podczas uruchamiania narzędzia. Operator jest w stanie kontrolować obrót lub odbicie narzędzia, jeżeli zastosuje odpowiednie środki ostrożności.

Nigdy nie umieszczac dłoni w pobliżu obracających się elementów narzędzia. Obracające się elementy mogą, podczas odbicia, wejść w kontakt z dłonią.

Nie ustawiać się w strefie, w którą narzędzie przemieści się podczas odbicia. Odbicie skieruje narzędzie w kierunku przeciwnym do kierunku obrotu tarczy ściernej, w miejscu jej zakleszczenia się.

Zachować szczególną uwagę podczas pracy w pobliżu narożników, ostrych krawędzi itp. Unikać podbijania i zakleszczania się tarczy ściernej. Podczas obróbki narożników lub krawędzie występuje zwiększone ryzyko zakleszczenia się tarczy ściernej, co prowadzi do utraty kontroli nad narzędziem lub odbiciem narzędzia.

Nie stosować tarcz z łańcuchem tnącym do obróbki drewna, segmentowych tarcz diamentowych z obowodowym odstępem między segmentami większym niż 10 mm lub pił zębatych. Takie tarcze powodują często odbicia i utratę kontroli nad narzędziem.

Ostrzeżenia związane ze szlifowaniem papierem ściernym

Stosuj papier ścierny we właściwym rozmiarze. Podczas doboru ściernicy, należy kierować się zaleceniami producenta.

Znacznie wystający poza tarczą papier ścierny może spowodować skaleczenie, a także zwiększa ryzyko zakleszczenia, rozdarcia lub wystąpienia zjawiska odbicia wstecznego w stronę operatora.

PRZYGOTOWANIE DO PRACY

Ostrzeżenie! Wszystkie czynności związane z regulacją oraz przygotowaniem do pracy należy przeprowadzać przy odłączonym napięciu zasilającym. Należy się upewnić, że akumulator został odłączony od gniazda narzędzia.

Montaż przedłużenia rękojeści (II)

Szlifierka posiada możliwość przedłużenia rękojeści. Przedłużenie jest montowane na końcu rękojeści

Przed montażem należy odciągnąć dźwignię znajdującą się na zakończeniu rękojeści. Wsunąć przedłużenie tak, aby znalazło się wewnątrz wysięgnika i docisnąć dźwignię. Sprawdzić czy przedłużenie nie przesuwa się wewnątrz rękojeści.

Na przedłużeniu może znaleźć się znacznik, który określa jak daleko można wysunąć przedłużenie. Nie należy przekraczać maksymalnego wysunięcia przedłużenia. Grozi to samoczynnym wysunięciem się przedłużenia z rękojeści szlifierki, co może być przyczyną uszkodzenia produktu, a także przyczyną urazów.

W przypadku braku znacznika, co najmniej 15 cm przedłużenia musi znaleźć się wewnątrz rękojeści.

Demontaż przedłużenia należy przeprowadzić w odwrotnej kolejności.

Montaż węża odciągu pyłu (III)

Szlifierka została wyposażona w elastyczny wąż zakończony workiem, który służy do gromadzenia pyłu powstającego podczas pracy. Wąż należy podłączyć do końca rękijeści lub do końca przedłużenia rękijeści. W przypadku montażu do rękijeści należy odciągnąć dźwignię znajdującą się na zakończeniu rękijeści. Zamontować tak, aby złącze bagnetowe zapobiegło odłączeniu się węża w trakcie pracy i docisnąć dźwignię.

PL

Szlifierka posiada wentylator, który skieruje pył powstający podczas pracy do worka.

Worek posiada rolowane zamknięcie, które umożliwia opróżnienie worka z pyłu. Poziom napełnienia worka należy kontrolować podczas pracy i opróżniać za każdym razem gdy spada efektywność odciągania pyłu. Worka nie powinno się rolować dalej niż do miejsca zaznaczonego za pomocą linii i strzałek.

Opróżnianie worka można przeprowadzać tylko przy wyłączonej szlifierce. Wtyczka kabla zasilającego musi być odłączona od gniazdka sieciowego.

Dołączony do szlifierki wąż nie umożliwia demontażu worka tak, aby szlifierkę podłączyć do zewnętrznej instalacji odciągu pyłu. W razie takiej potrzeby należy szlifierkę wyposażć w osobny wąż.

Montaż arkusza papieru ściernego (IV)

Uwaga! Przed montażem arkusza papieru ściernego należy dokonać jego oględzin pod kątem uszkodzeń. Jeżeli zostaną za- obserwowane jakiekolwiek uszkodzenia w postaci załamań, pęknięć, rozdarć lub ubytków należy taki arkusz wymienić na nowy pozbawiony uszkodzeń.

Arkusz papieru ściernego powinien być wyposażony w powierzchnię umożliwiającą montaż do rzepu na tarczy narzędzia. Arkusze powinny posiadać otwory umiejscowione w tym samym miejscu co otwory w tarczy narzędzia. Tylko w takim przypadku będzie możliwe efektywne odsysanie pyłu powstającego w trakcie pracy.

Arkusz należy umieścić koncentrycznie na dysku tak, aby otwory w arkuszu pokryły się z otworami w dysku narzędzia. Krawędź krążka papieru ściernego nie powinna się stykać z osłoną tarczy narzędzia oraz ze szczotką na obrzeżu osłony.

OBSŁUGA PRODUKTU

Uwaga! Przed przystąpieniem do pracy należy przeprowadzić wszystkie czynności montażowe opisane powyżej.

Instalacja akumulatora (VI)

Ostrzeżenie! Przed instalacją akumulatora w narzędziu należy upewnić się, że włącznik znajduje się w pozycji wyłączony – nie jest wciśnięty.

Akumulator wsunąć w prowadnicę gniazda do momentu zatrzaśnięcia go w gnieżdzie. Poprawnie zamocowanego akumulatora nie da się zdemontować inaczej niż przez naciśnięciem i przytrzymanie w tej pozycji zatrzasku akumulatora, a następnie wysunięcie akumulatora z gniazda narzędzia.

Uruchamianie szlifi erki

Szlifierki nie wolno uruchamiać opierając głowicę roboczą o jakąkolwiek powierzchnię tak, aby arkusz papieru stykał się z jakimkolwiek przedmiotem. Grozi to utratą kontroli nad narzędziem i może być przyczyną poważnych urazów

Szlifierka posiada pokrętło (V), którym można wyregulować prędkość obrotową silnika, co przekłada się na prędkość obrotową dysku. Pokrętło zostało oznaczone za pomocą odpowiednich symboli wskazujących kierunek obrotu pokrętła w celu zmiany prędkości obrotowej silnika.

Upewnić się, że włącznik znajduje się w pozycji „wyłączony” – O (VII).

Regulator obrotów ustawić w pozycję oznaczającą maksymalną prędkość obrotową.

Uruchomić instalację odciągu pyłu.

Chwycić szlifierkę oburącz jedną ręka za rękojeść przednią, drugą za rękojeść tylną.

Kciukiem przesunąć włącznik w kierunku pozycji „włączony” – I (VIII).

Włącznik jest wyposażony w blokadę pozwałającą na pozostawienie go w pozycji „włączony” – I, bez potrzeby ciągłego przytrzymywania. Ułatwia to długotrwałą pracę. Odblokowanie włącznika następuje po naciśnięciu jego tylnej części i pozwoleniu na wycofanie się. Jeżeli włącznik nie został zablokowany, zwolnienie nacisku na niego spowoduje jego samoczynne przestawienie do pozycji „wyłączony” – O ,co zatrzyma pracę narzędzia. Dysk może wirować jeszcze jakiś czas po wyłączeniu produktu. Należy odczekać z odłożeniem produktu do całkowitego zatrzymania obrotów dysku. Zabronione jest zatrzymywanie dysku przez przykładanie go do obrabianej powierzchni.

Dysk zacznie pracować z prędkością nominalną.

Przytrzymać szlifierkę w tej pozycji i obserwować pracę przez ok. 1 minutę. W przypadku zauważenia jakichkolwiek oznak nieprawidłowej pracy, np. zwiększonych wibracji czy nadmiernego hałasu należy natychmiast wyłączyć szlifierkę włącznikiem, odłączyć akumulator od narzędzia i zbadać przyczynę nieprawidłowej pracy. Zabronione jest wznawianie pracy bez usunięcia usterki.

Jeżeli nie wystąpiły żadne objawy nieprawidłowej pracy można wyregulować obroty i przystąpić do pracy.

Praca szlifi erką

Jeżeli jest to wymagane obrabiany materiał należy zamocować w odpowiedni sposób tak, aby nie przemieszczał się w trakcie obróbki, na przykład za pomocą imadeł lub zacisków. Tarcza szlifierki wiruje z wysoką prędkością i niewłaściwe zamocowanie obrabianego materiału może spowodować jego niekontrolowane przemieszczenie się w trakcie pracy, co zwiększa ryzyko odniesienia poważnych obrażeń.

Zastosować środki ochrony osobistej, w postaci ochrony oczu i uszu, maski przeciwpyłowej, rękawic oraz odpowiednej odzieży roboczej.

PL

Wykonać wszystkie czynności montażowe i regulacyjne.

Upewnić się, że włącznik znajduje się w pozycji wyłączony, a następnie podłączyć akumulator do gniazda w narzędziu.

Szlifierkę zawsze trzymać oburącz za rękojeść przednią i rękojeść tylną. W przypadku stosowania przedłużenia, chwycić za rękojeść tylną i rękojeść przedłużenia.

Pozwolić szlifierce osiągnąć pełną prędkość obrotową i dopiero przyłożyć ją do obrabianego materiału.

Po zakończonej pracy należy szlifierkę wyłączyć włącznikiem, odłączyć akumulator od narzędzia i przystąpić do konserwacji.

Porady przydatne podczas pracy szlifierką

Zabronione jest trzymanie szlifierki w inny sposób niż za rękojeści. Nie trzymać szlifierki za inne części obudowy niż rękojeści.

Szlifierkę zawsze należy trzymać oburącz.

Szlifierki nie należy zbyt mocno dociskać do obrabianej powierzchni. Zbyt duży nacisk może spowodować przegrzanie szlifierki, a także uszkodzenie obrabianej powierzchni.

Szlifierkę trzymać tak, aby szlifowanie odbywało się całą powierzchnią arkusza papieru ściernego. Pozwoli to na równomierne zużycie arkusza.

Szlifi erkę należy przesuwać do siebie i od siebie oraz stopniowo w bok. Nie należy wykonywać ruchów po okręgu. Drewno należy szlifować wzdłuż słojów. Szlifowanie powinno zaczynać się od papieru o grubszym ziarnie i stopniowo stosować papier o drobniejszym ziarnie, aż do uzyskania pożądanego efektu. Należy unikać sprawdzania stanu obrabianej powierzchni drewnianej za pomocą gołej dłoni. Może to spowodować zranienie drzazgami i zadziorami powstałymi w trakcie obróbki.

Szlifierka posiada dwa obszary z których pył jest transportowany do instalacji odciągu pyłu. Jeden obszar to otwory w spodzie głowicy roboczej, a drugi to szczelina pomiędzy brzegiem głowicy roboczej, a osłoną. Siłę odciągu pyłu należy dobrać ekspery-mentalnie w trakcie pracy. Nie zawsze największa siła będzie najbardziej skuteczna. Ciąg powietrza powstający w trakcie pracy może zbyt mocno przyssać szlifierkę do szlifowanej powierzchni co utrudni przemieszczanie się pyłu w stronę otworów w tarczy lub w stronę jej obrzeża oraz zmniejszy efektywność pracy. Zbyt niska siła odciągu spowoduje, że pył powstały podczas pracy pozostanie na materiale.

Obroty narzędzia oraz ziarnistość papieru należy dobierać w zależności od obrabianej powierzchni. Zbyt duża ziarnistość papieru ściernego spowoduje powstanie rys na powierzchni obrabianego materiału.

Wyższe obroty należy stosować do szlifowania materiałów ceramicznych i drewna nieżywicznego. Drewno żywiczne należy szlifować z mniejszą prędkością obrotową. Zbyt wysoka prędkość doprowadzi do szybkiego rozgrzania żywicy zawartej w drewnie co spowoduje zalepienie arkusza ściernego. Z podobnego powodu szlifowanie farb i lakierów także należy przeprowadzić przy niższej prędkości obrotowej.

W trakcie pracy należy robić regularne przerwy w czasie których należy kontrolować stan arkusza ściernego i stopień napełnienia instalacji odprowadzania pyłu. Jeżeli zostanie zaobserwowane, że papier ścierny został zalepiony przez pył powstający w trakcie pracy lub ziarno ścierne uległo wykruszeniu, należy wymienić arkusz na nowy.

Przechowywanie akumulatora

Aby wydłużzyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie.

W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifikacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki.

Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody, im więcej, tym bardziej nałado-

PL

wany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator.

Odłączyć akumulator od narzędzia.

Wsunąć akumulator w gniazdo ładowarki (X).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

Zaświeci się czerwona dioda, co oznacza proces ładowania.

Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora.

Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej.

Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

KONSERWACJA PRODUKTU

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji odłącz akumulator

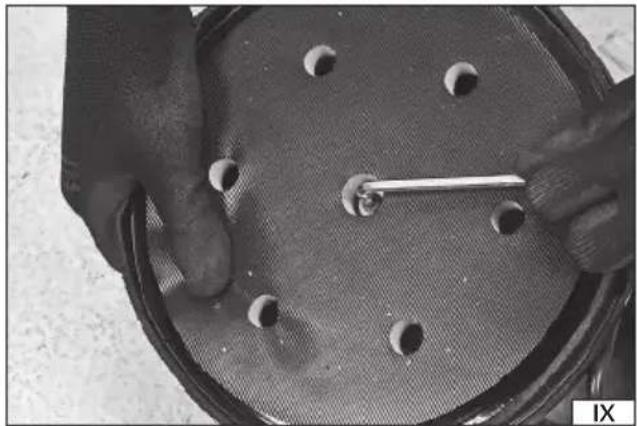

Głowica z dyskiem umożliwia demontaż dysku w celu dokładnego oczyszczenia przestrzeni pomiędzy dyskiem i osłoną. Należy przytrzymać ręką dysk, a następnie za pomocą klucza odkręcić śrubę mocującą dysk (IX). Przestrzeń pomiędzy dyskiem, dysk oraz osłonę oczyścić z pyłu oraz innych zanieczyszczeń za pomocą miękkiej suchej szmatki, strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa lub miękkiego pędzła. Nie stosować ostrych przedmiotów do czyszczenia.

Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą, czystą szmatką.

PRODUCT OVERVIEW

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Rok budowy / produkcji: | Year of production: | Anul de fabricatie: 2022

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

(miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej)

TOTA SPUKA SCZNA SPECIALISTA DS. TECHNICZNYCH TOMASZ ZYCH
