РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 45 CL CF

Упаковочный лист.... 199

Описание продукта.... 199

Технические характеристики.... 200

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 201

Сборка перед использованием.... 201

Эксплуатация 202

Зуммер 204

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ 205

Очистка после использования 205

Настройка траекторий движения.... 206

Состояние воды в бассейне.... 207

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ 208

Устранение неисправностей.... 208

ГАРАНТИЯ.... 209

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ

Руководство по эксплуатации роботов-очистителей CF Electric Cleaners разработано с целью предоставить вам всю информацию, необходимую для оптимальной установки, использования и обслуживания изделия. Ознакомьтесь с данным документом и храните его в надежном и известном вам месте для дальнейшего использования.

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Внимательно прочитайте руководство и используйте робот-очиститель в соответствии с ним. Мы не несем ответственности за ущерб или повреждения, вызванные неправильным использованием изделия.
• Используйте только те принадлежности, которые рекомендованы или продаются производителем.
• Эта модель может использоваться только для бассейнов с плоским дном.
• Не позволяйте детям кататься на роботе или играть с ним как с игрушкой.
• Используйте только оригинальный и разрешенный к использованию адаптер для зарядки.
• Ремонт или замену шнура адаптера должен производить только квалифицированный электрик.
• Не включайте робот-очиститель, если он находится вне воды.
• Во время зарядки адаптер должен быть подключен к защищенной от утечек (УЗО 30МА) и заземленной розетке.
• Не включайте робот-очиститель, если в бассейне находятся люди.
• Всегда очищайте и мойте лоток фильтра после использования.
• Выключайте робот-очиститель при техническом обслуживании, очистке или когда он не используется.
• Устройство следует хранить в прохладном и проветриваемом месте, вдали от прямых солнечных лучей.
• Во время зарядки робот-очиститель следует держать в прохладном месте и ничем не накрывать, чтобы предотвратить повреждение внутренних электрических компонентов из-за перегрева.
• Разбирать герметичный комплект привода устройства могут только сертифицированные специалисты.
• Не используйте робот-очиститель при работающей системе фильтрации бассейна.
• Из-за ограничений емкости аккумулятора робот подходит только для бассейнов площадью до 525 футов ^2 (50 м ^2 ), в противном случае эффективность очистки будет снижаться.
• Если робот-очиститель хранится в течение длительного времени, его следует заряжать каждые три месяцев, чтобы поддерживать уровень заряда. Пожалуйста, используйте только оригинальный и разрешенный к использованию адаптер для зарядки. Если робот-очиститель не заряжать в течение длительного времени, напряжение аккумулятора будет ниже напряжения защиты от переразряда вследствие саморазряда аккумулятора, и это может привести к его фатальному повреждению.
• Не используйте и не храните робот-очиститель вблизи источников тепла.
• Не допускайте физического повреждения корпуса и деталей робота пылесоса а также удары или падения. При повреждении робота пылесоса гарантийные обязательства со стороны завода изготовителя прекращаются.
  • Перед зарядкой убедитесь, что гнездо для зарядки сухое.

ОПИСАНИЕ

ВВЕДЕНИЕ

Экологичный робот-очиститель (пылесос) для бассейна CF 45 CL – это новый тип перезаряжаемого автоматического очистителя, который фильтрует воду в бассейне и удаляет частицы, не меняя воду в бассейне.

УПАКОВОЧНЫЙ ЛИСТ

No п.п. Наименование Кол-во (шт.) Примечание
1 Робот-очиститель 1 В картонной упаковке
2 Зарядное устройство 1 В картонной упаковке
3 Рукоять робота-пылесоса 1 В картонной упаковке
4 Крюк для извлечения 1 В картонной упаковке
5 Винт 2 В полиэтиленовом пакете
6 Скребок		2 В полиэтиленовом пакете
7 Руководство пользователя 1 В полиэтиленовом пакете
8 Краткое руководство		1 В картонной упаковке

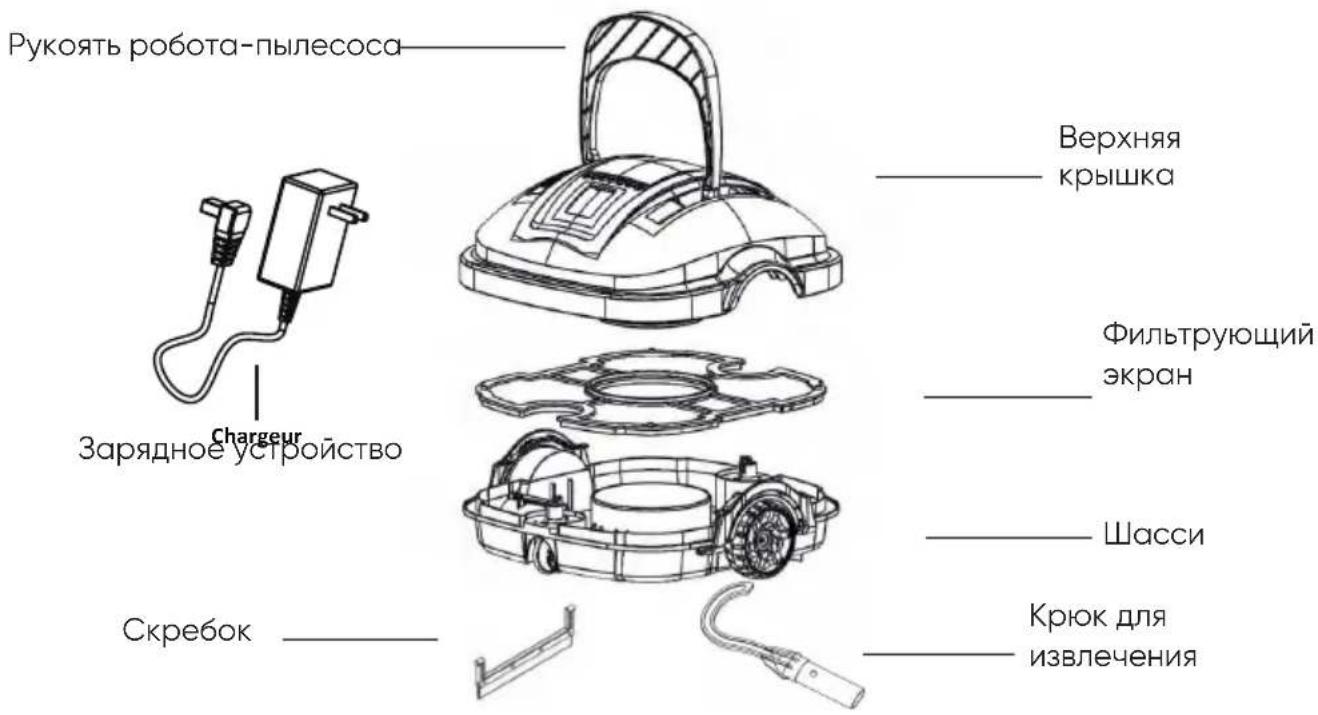

ОПИСАНИЕ ПРОДУКТА

Рукоять робота-пылесоса Chargeur Зарядное устройство Скребок Верхняя крышка Фильтрующий экран Шасси Крюк для извлечения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Название продукта Робот-очиститель (пылесос) для бассейна
Модель CF 45 CL
Номинальное рабочее напряжение 11,1 В
Мощность около 30 Вт
Рабочий цикл макс. 50 мин.
Номинальное входное напряжение адаптера 1	100–240 В переменного тока
Номинальная входная частота адаптера 47 Гц-63 Гц
Номинальное выходное напряжение адаптера	12,6 В постоянного тока
Номинальный выходной ток адаптера 1А
Емкость аккумулятора 2600 мАч
Время зарядки 3-4 ч
Максимальная поверхность очистки 525 футов ^2 / 50 м ^2
Пропускная способность фильтра около 32 гал/мин (120 л/мин)
Плотность фильтра 180 мкм
Скорость перемещения около	52,5 фута/мин (16 м/мин)
Максимальная рабочая глубина	8,2 фута / 2,5 м
Степень защиты	IPX8
Температура воды в бассейне	50°F–95°F / 10°C–35°C
Температура окружающей среды для зарядки	41°F–95°F / 5°C–35°C
Температура хранения	41°F–95°F / 5°C–35°C
Масса изделия	7,9 фунта / 3,6 кг
Размер изделия	13,4 (Д) * 13,8 (Ш) * 13,0 (В) дюйма / 340 (Д) * 350 (Ш) * 330 (В) мм

СБОРКА ПЕРЕД ИСПОЛЬЗОВАНИЕМ

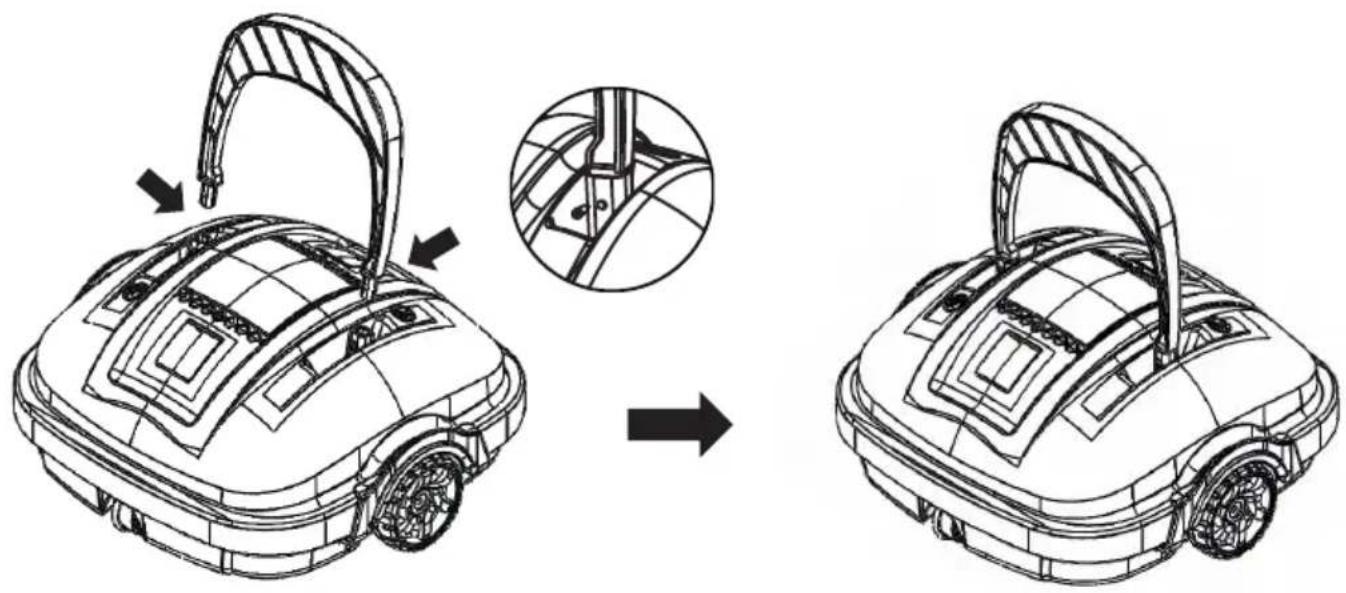

- Установите рукоять и закрепите ее с помощью прилагаемых винтов.

Примечание: направление установки двух винтов противоположное.

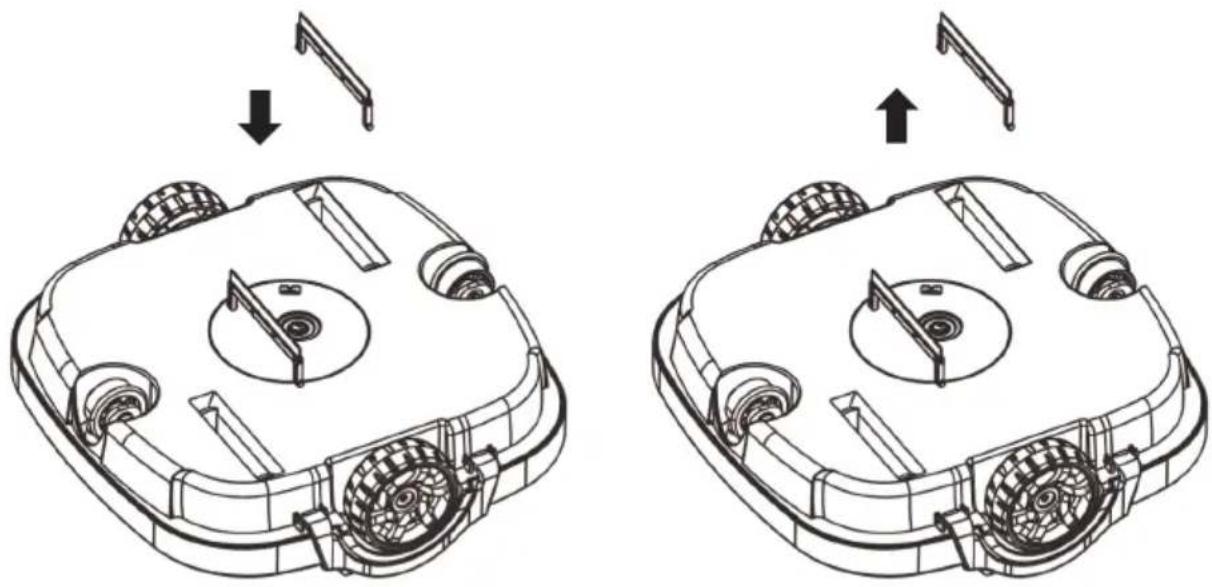

- Установите скребки, чтобы усилить эффект всасывания, если на дне бассейна много мусора или частиц. Не рекомендуется устанавливать скребки, если дно бассейна неровное или с ямами, это позволит избежать застревания робота-очистителя на неровном дне.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

- Прикрепите крюк для извлечения к стандартному шесту для бассейна (не входит в комплект поставки).

• Зарядите аккумулятор

Полностью заряжайте робот-очиститель перед каждым использованием. Вставьте зарядный разъем в гнездо для зарядки в нижней части робота. Поставьте робот-очиститель в вертикальное положение, а затем подключите зарядное устройство к электрической розетке. Во время зарядки индикаторная лампа на зарядном устройстве будет гореть красным светом. После полной зарядки она должна загореться зеленым цветом.

ПРИМЕЧАНИЕ: Робот-очиститель следует заряжать в помещении.

ПРИМЕЧАНИЕ: Категорически запрещается устанавливать робот нижней стороной вверх, чтобы не сломать поворотную пластину при зарядке.

ПРИМЕЧАНИЕ: Перед зарядкой очистите и высушите гнездо для зарядки.

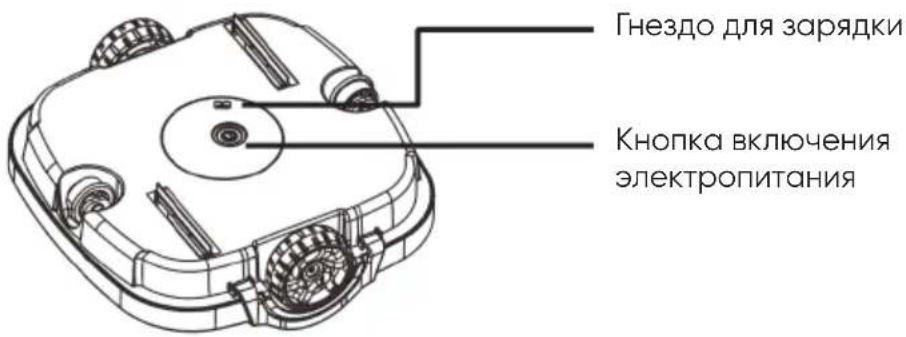

Гнездо для зарядки Кнопка включения электропитания

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

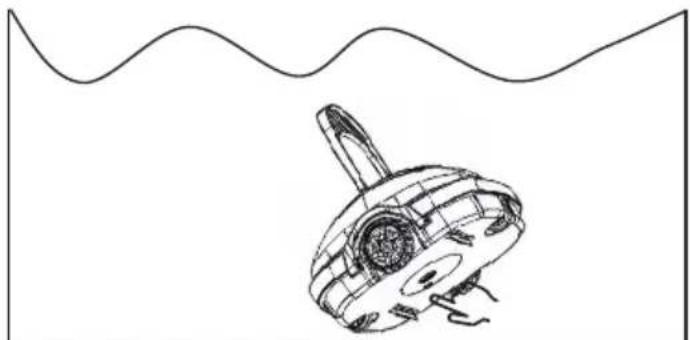

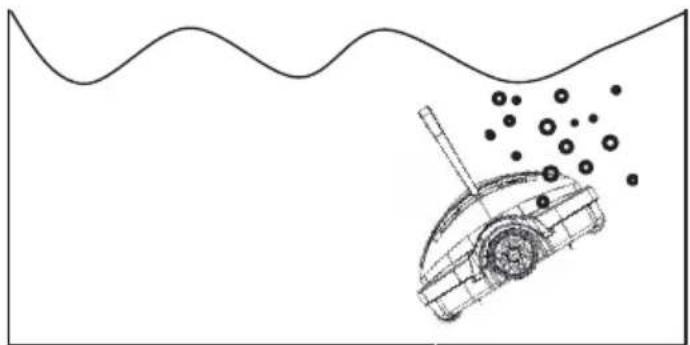

• Выпустите воздух

Возьмите робот-очиститель двумя руками и погрузите его в бассейн. Вращайте робот до тех пор, пока из него не перестанут выходить пузырьки воздуха.

Удерживая робот-очиститель полностью под водой, включите его, нажав на кнопку питания, расположенную в нижней части. Через 5 секунд из форсунки начнет циркулировать вода.

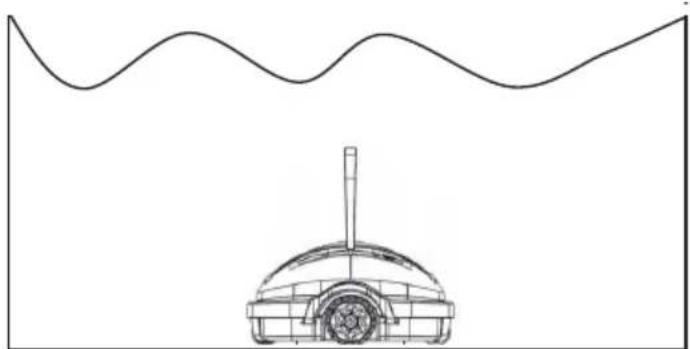

- Отпустите робот-очиститель

Удерживая робот-очиститель в вертикальном положении, медленно отпустите его. Изделие должно медленно опуститься на дно бассейна. Если робот перевернулся вверх дном, используйте плавающую рукоятку чтобы отрегулировать его положение.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• Оставьте его убирать

Робот-очиститель будет перемещаться по дну бассейна и автоматически собирать грязь в течение максимум 60 минут. При касании стены он автоматически развернется. Когда у робота разрядится аккумулятор, он автоматически переместится к стенке бассейна и прекратит работу.

- Извлеките робот-пылесос из бассейна

Чтобы извлечь робота из бассейна, возьмитесь за рукоять и вытащите его из воды, в сторону от бассейна. Выключите устройство. При необходимости используйте крюк для извлечения.

ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО ЗУММЕРА

Состояние Описание
При включенном электропитании	Подавать звуковой сигнал до полного погружения в воду; прекратить подачу звукового сигнала после полного погружения в воду
При выключенном электропитании	Прекратить подачу звукового сигнала

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ

ОЧИСТКА ПОСЛЕ ИСПОЛЬЗОВАНИЯ

- Откройте все защелки, снимите верхнюю крышку и извлеките фильтрующий экран.

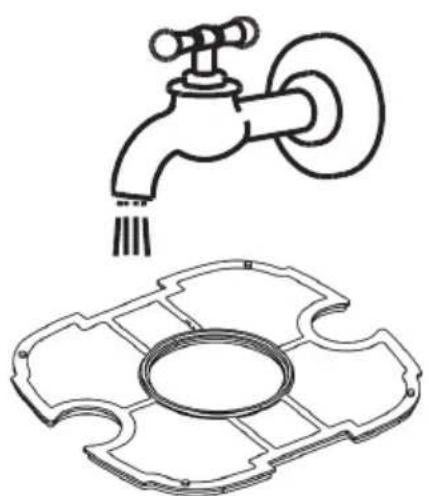

- Смойте всю грязь и мусор проточной водой.

- Протрите робот-очиститель чистой тканью и дайте ему высохнуть на воздухе.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ

НАСТРОЙКА ТРАЕКТОРИЙ ДВИЖЕНИЯ

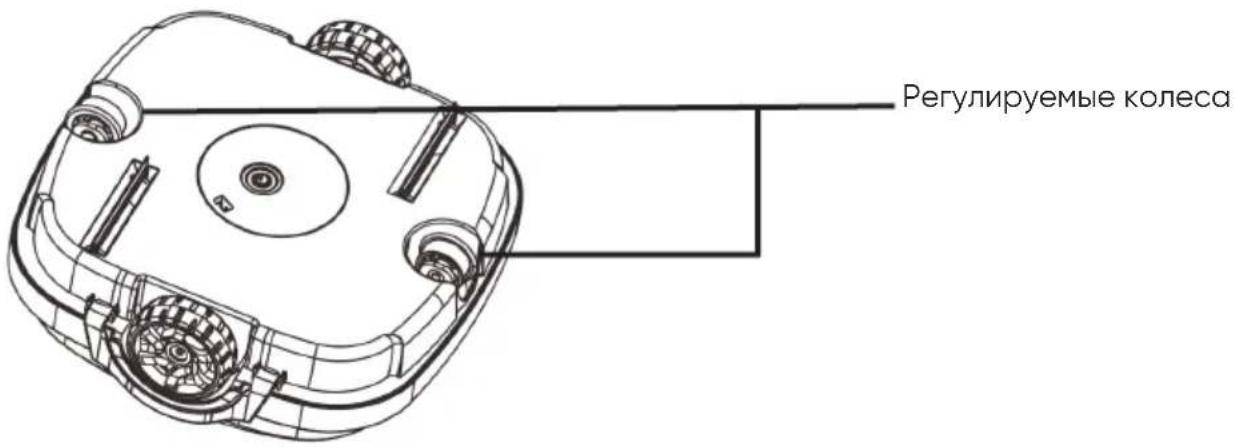

- Данный робот-очиститель оснащен 2 регулируемыми колесами. Изменяя комбинацию этих двух регулируемых колес, можно изменить траекторию движения робота.

Регулируемые колеса

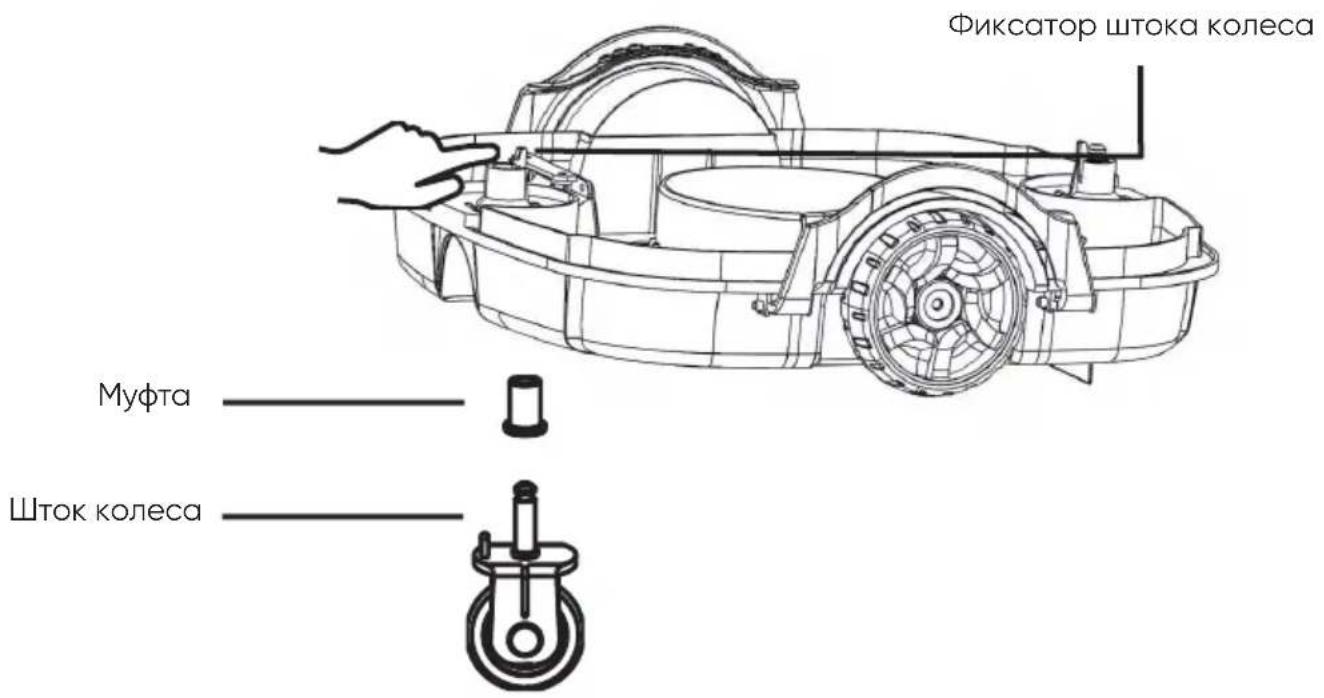

- Чтобы отрегулировать колесо, откройте застежки и снимите верхнюю крышку. Найдите 2 регулируемых колеса. Отсоедините колесо, нажав на фиксатор штока колеса. Выберите правильную комбинацию и вставьте колесо до щелчка фиксатора.

Фиксатор штока колеса Муфта Шток колеса

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ

• Комбинации:

A – C: для большинства типов бассейнов (заводская настройка)

В - С : Меньший угол разворота, чем у А - С

С - С : Минимальное маневрирование (для прямоугольного или длинного бассейна)

A - B : Для круглых бассейнов

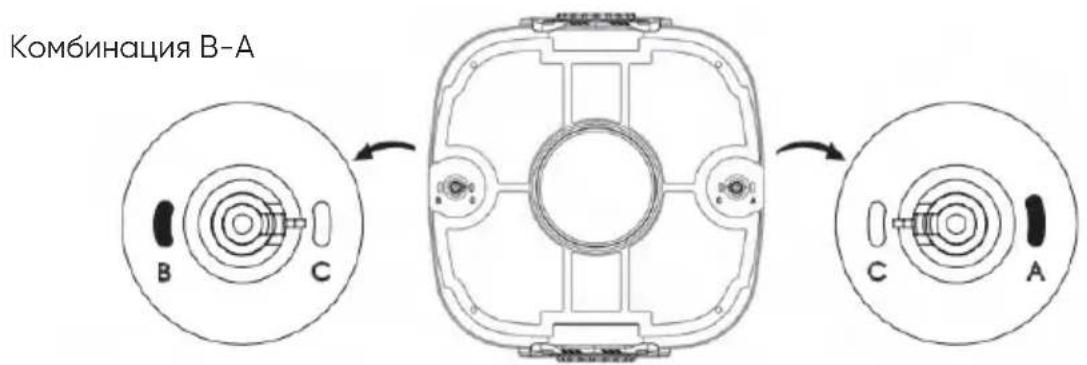

Комбинация В-А B C C A

СОСТОЯНИЕ ВОДЫ В БАССЕЙНЕ

Примечание: Состояние воды в бассейне должно соответствовать следующим параметрам:

• pH: 7.0-8.0
  • Температура: 50°F -95°F (10°C -35°C)
  • Солесодержание(TDS): Макс. 2000
  • Хлор: Макс. 2мг\л

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Сценарий Возможная причина Решение
Зуммер не подает звуковой сигнал, или крыльчатка не работает, когда робот-очиститель находится вне воды.	-	Низкий уровень заряда аккумулятора.	Зарядите аккумулятор.
	-	Внутренняя неисправность	Обратитесь в службу поддержки клиентов
Зуммер продолжает подавать звуковой сигнал, или крыльчатка не работает, когда робот-очиститель находится в воде.	-	Внутренняя неисправность	Обратитесь в службу поддержки клиентов
Робот-очиститель не меняет направление при ударе о стенку бассейна.	Рукоять не поворачивается вперед при приближении к стенке бассейна.	Рукоять застряла и не может свободно вращаться.	Смойте с помощью шланга грязь вокруг шарнира рукояти. Убедитесь, что рукоять свободно вращается.
Светодиодный индикатор не загорается при подключении зарядного устройства.	-	Неисправное зарядное устройство	Обратитесь в службу поддержки клиентов и попросите заменить зарядное устройство.
Робот-очиститель не очищает все дно бассейна.	Робот-очиститель продолжает двигаться в одном и том же направлении, постоянно пропуская некоторые участки.	Нестандартная настройка траекторий движения.	Попробуйте другие траектории движения. См. раздел «Настройка траекторий движения» в руководстве.
		Нестандартная форма бассейна
	В бассейне работает система фильтрации.	Течение воды внутри бассейна мешает работе робота.	При использовании данного робота отключите фильтрующий насос бассейна.

ГАРАНТИЯ

• Гарантия на данное изделие составляет 24 месяца (только для комплекта привода и комплекта блока управления) с момента покупки. Гарантия не распространяется на расходные детали, к которым относятся фильтрующий лоток/щетка/колеса/форсунки.
- Гарантия аннулируется, если изделие было изменено, использовалось не по назначению или ремонтировалось неуполномоченными лицами.
- Гарантия распространяется только на производственные дефекты и не распространяется на повреждения, возникшие в результате неправильного обращения с изделием со стороны владельца.
- Для предъявления претензий или ремонта в течение гарантийного срока необходимо предъявить номер заказа или запись.

CF Group Russia

Moscow, 69km MKAD,

ter. «Greenwood», building 1, of.48

Russia

[e-mail]

www.chemoform.ru

[phone]

[phone]

Экологические программы, Европейская директива WEEE

Пожалуйста, соблюдайте правила Европейского Союза и помогайте защищать окружающую среду.

Верните неработающее электрооборудование на назначенное вашим муниципалитетом предприятие, которое надлежащим образом перерабатывает электрическое и электронное оборудование. Не выбрасывайте оборудование в контейнеры для несортированных отходов.

Перед утилизацией изделия извлеките съемные батареи, если таковые имеются.

CF GROUP DEUTSCHLAND GMBH

BAHNHOFSTRASSE 68

73240 WENDLINGEN - GERMANY

[e-mail]
