INSTRUKCJA OBSŁUGI 45 CL CF

REGELING VAN LOOPATROON

Zawartość opakowania 185

Opis produktu 185

Dane techniczne.... 186

INSTRUKCJE UŻYTKOWANIA 187

Montaż przed użyciem 187

Obsługa 188

Sygnalizator dźwiękowy 190

KONSERWACJA I USTAWIENIA 191

Czyszczenie po użyciu.... 191

Regulacja ścieżki pracy 192

Stan wody w basenie.... 193

CZĘSTO ZADAWANE PYTANIA.... 194

Rozwiązywanie problemów 194

GWARANCJA....195

UWAŻNIE PRZECZYTAJ INSTRUKC JĘ I ZACHOWAJ JĄ DO PÓŻNIEJSZEGO WGLĄDU

Instrukcja obsługi odkurzacza elektrycznego CF została opracowana w celu zapewnienia wszelkich informacji potrzebnych do optymalnej instalacji, użytkowania i konserwacji. Należy zapoznać się z tym dokumentem i przechowywać go w bezpiecznym, znanym miejscu, aby móc z niego korzystać w przyszłości.

INSTRUKCJE BEZPIECZEŃSTWA

• Uważnie przeczytaj instrukcję i używaj urządzenia zgodnie z jej zaleceniami. Nie ponosimy odpowiedzialności za straty lub obrażenia spowodowane niewłaściwym użytkowaniem.
• Używaj wyłącznie akcesoriów zalecanych lub sprzedawanych przez producenta.
• Ten model jest przeznaczony wyłącznie do basenów z płaską podłogą.
• Nie pozwalaj dzieciom na jazdę na urządzeniu ani na używanie go jako zabawki.
• Używaj wyłącznie oryginalnego i autoryzowanego zasilacza.
• Przewód zasilający powinien być naprawiany lub wymieniany wyłącznie przez wykwalifikowanego elektryka.
• Nie włączaj odkurzacza, gdy znajduje się on poza wodą.
• Podczas ładowania zasilacz musi być podłączony do gniazda, które jest uziemione i zabezpieczone przed wyciekami.
• Nie używaj odkurzacza, gdy w basenie znajdują się ludzie.
• Zawsze czyść i myj tację filtra po użyciu.
• Wyłącz odkurzacz podczas konserwacji, czyszczenia lub gdy nie jest używany.
• Odkurzacz powinien być przechowywany w chłodnym i wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia.
• Podczas ładowania odkurzacz powinien być przechowywany w chłodnym miejscu i nie powinien być niczym przykryty, aby zapobiec uszkodzeniu wewnętrznych elementów elektrycznych w wyniku przegrzania.
• Tylko certyfikowani specjaliści mogą demontować zamknięty zestaw napędowy odkurzacza.
• Nie używaj odkurzacza, gdy filtr basenowy jest włączony.
• Uszczelki olejowe silnika zawierają smar, który może spowodować zanieczyszczenie wody w przypadku wycieku smaru.
• Ze względu na ograniczoną pojemność akumulatora, urządzenie przeznaczone jest wyłącznie do basenów o powierzchni do 50 m² (525 ft2), w przeciwnym razie efekt czyszczenia ulegnie pogorszeniu.
• Gdy odkurzacz jest długotrwale magazynowany, należy go ładować co 3 miesięcy, aby utrzymać żywotność baterii. Używaj wyłącznie oryginalnego i autoryzowanego adaptera do ładowania. Jeśli urządzenie nie będzie ładowane przez dłuższy czas, napięcie akumulatora spadnie poniżej napięcia zabezpieczenia przed nadmiernym rozładowaniem z powodu samorozładowania akumulatora, co może spowodować poważne uszkodzenia.
• Nie używaj ani nie przechowuj odkurzacza w pobliżu żadnych źródeł ciepła.
• Nie przebijaj obudowy odkurzacza gwoździami ani innymi ostrymi przedmiotami. Nie uderzaj w urządzenie młotkiem ani w inny sposób i nie rzucaj nim.
• Przed ładowaniem upewnij się, że gniazdo ładowania jest suche.

OPIS

WSTEP

Przyjazny dla środowiska robot do czyszczenia basenów CF 45 CL to nowy typ automatycznego odkurzacza akumulatorowego, który filtruje wodę w basenie i pozbywa się cząstek stałych bez konieczności wymiany wody w basenie.

ZAWARTOŚĆ OPAKOWANIA

Pozycja Nazwa Ilość (szt.) Uwagi
1 Odkurzacz 1 W pudełku
2 Ładowarka 1 W pudełku
3 Płetwa 1 W pudełku
4 Hak do wyciągania 1 W pudełku
5 Śruba 2 W plastikowej torbie
6 Skrobaczka	2 W plastikowej torbie
7 Instrukcja obsługi	1 W plastikowej torbie
8 Skrócona instrukcja obsługi	1 W pudełku

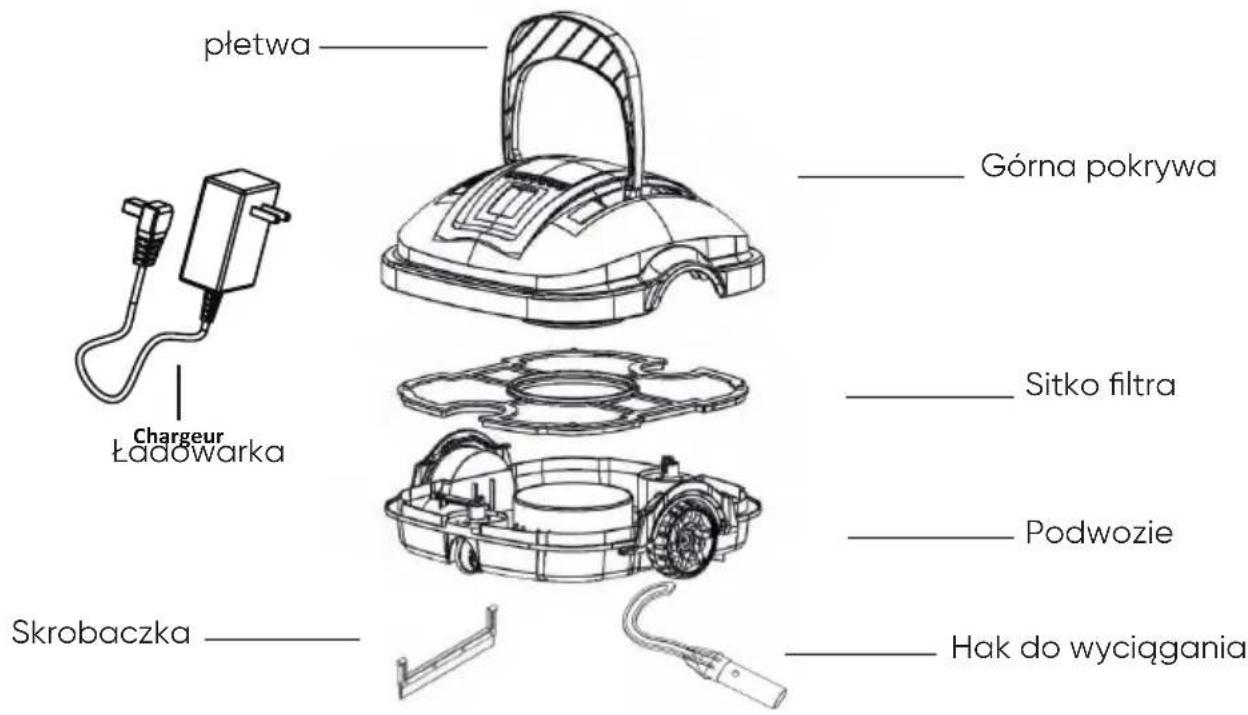

OPIS PRODUKTU

płetwa Chargeur Ładowarka Skrobaczka Górna pokrywa Sitko filtra Podwozie Hak do wyciągania

DANE TECHNICZNE

Nazwa Produktu Robot do Czyszczenia Basenów
Model CF 45 CL
Znamionowe Napięcie Robocze 11,1V
Moc ok. 30W
Cykl Pracy maks. 50min
Znamionowe Napięcie Wejściowe Adaptera 1	100Vac-240Vac
Znamionowa Częstotliwość Wejściowa Adaptera	47Hz-63Hz
Znamionowe Napięcie Wyjściowe Adaptera	12,6Vdc
Znamionowy Prąd Wyjściowy Adaptera 1A
Pojemność Akumulatora 2600mAh
Czas Ładowania 3-4 godz
Powierzchnia Czyszczenia maks. 525ft2 / 50m2
Wydajność Filtra ok. 32gal/min (120L/min)
Gęstość Filtra 180 μm
Prędkość Ruchu ok. 52,5ft/min (16m/min)
Głębokość Wody maks. 8,2 ft / 2,5m
Stopień Ochrony IP IPX8
Temperatura Wody w Basenie	50°F-95°F / 10°C-35°C
Temperatura Środowiska Ładowania	41°F-95°F / 5°C-35°C
Temperatura Przechowywania	41°F-95°F / 5°C-35°C
Waga Produktu	7,9 lb / 3,6kg
Wymiary Produktu	13,4 (dt.) * 13,8 (szer.) * 13,0 (wys.) cala / 340 (dt.) * 350 (szer.) * 330 (wys.) mm

INSTRUKCJE UŻYTKOWANIA

MONTAŻ PRZED UŻYCIEM

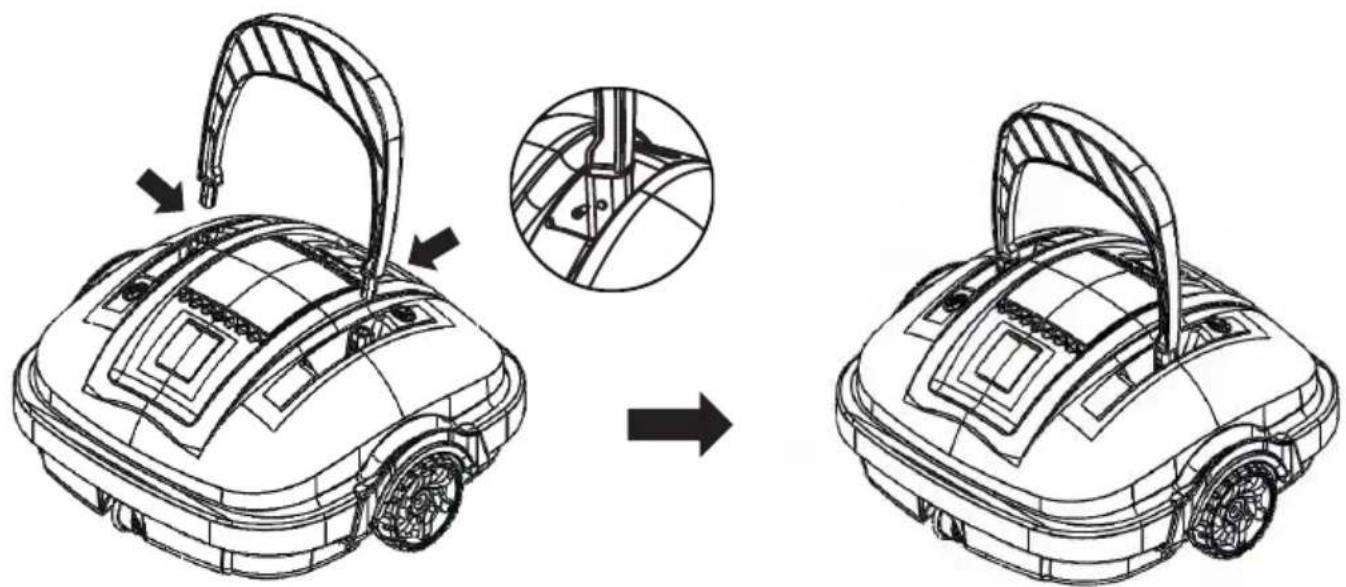

- Założ płetwę i przymocuj ją za pomocą dostarczonych śrub.

Uwaga: Śruby muszą być zamontowane w przeciwnych kierunkach.

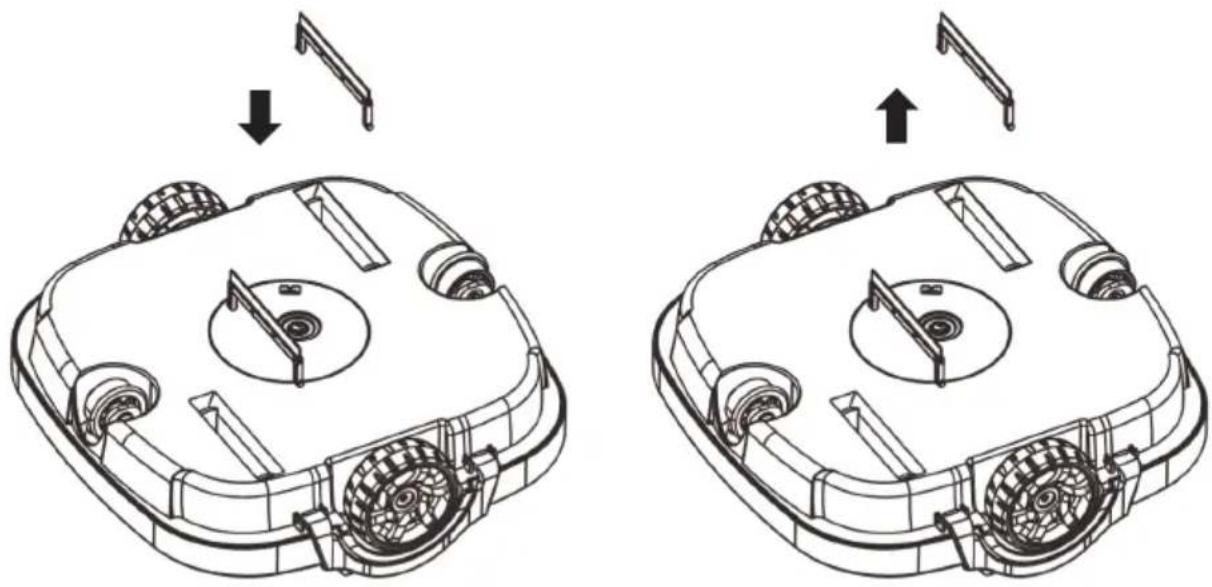

- Zainstaluj skrobaczki, aby wzmocnić efekt zasysania, jeśli dno basenu jest pełne zanieczyszczeń lub cząstek. Nie zaleca się instalowania skrobaczek, jeśli dno basenu jest nierówne lub pełne wgłębień, aby uniknąć zablokowania odkurzacza z powodu nierównego dna.

- Przymocuj hak do wyciągania do standardowego drążka basenowego (brak w zestawie).

- Naładuj akumulator

Całkowicie naładuj odkurzacz przed każdym użyciem. Podłącz złącze ładowania do gniazda ładowania w dolnej części odkurzacza. Ustaw odkurzacz w pozycji pionowej, a następnie podłącz ładowarkę do głównego gniazdka elektrycznego. Podczas ładowania kontrolka na ładowarce powinna świecić na czerwono. Po pełnym naładowaniu kontrolka powinna zmienić kolor na zielony.

UWAGA: Robot czyszczący musi być ładowany w pomieszczeniu.

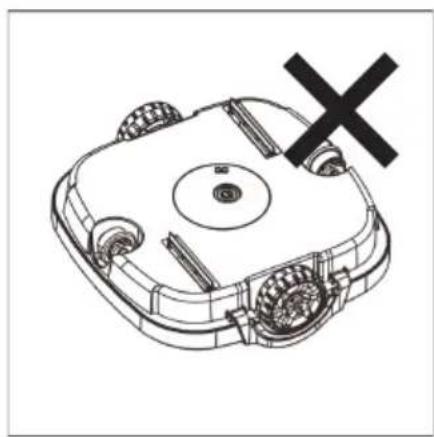

UWAGA: Surowo zabrania się ustawiania urządzenia spodem do góry, aby zapobiec zgnieceniu tarczy obrotowej podczas ładowania.

UWAGA: Przed ładowaniem wyczyść i wysusz gniazdo ładowania.

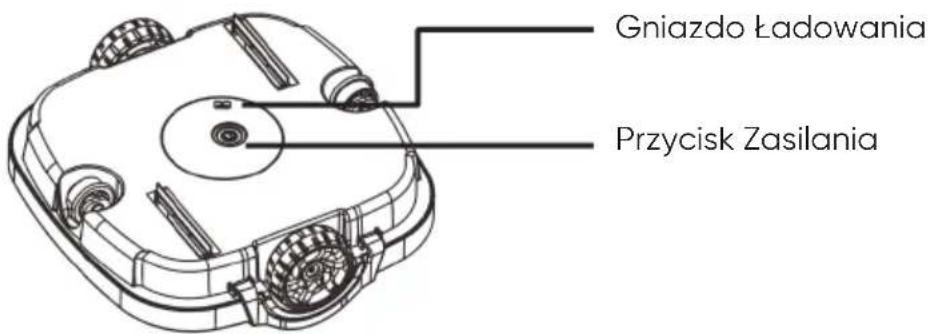

Gniazdo Ładowania Przycisk Zasilania

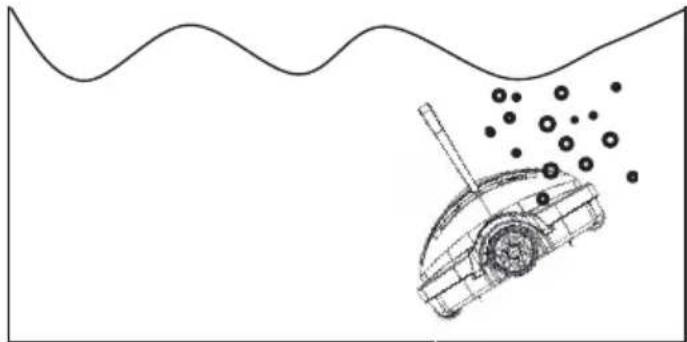

Przytrzymaj robot do czyszczenia obiema rękami i zanurz go w basenie. Obracaj urządzenie, aż przestaną się z niego wydobywać pęcherzyki powietrza.

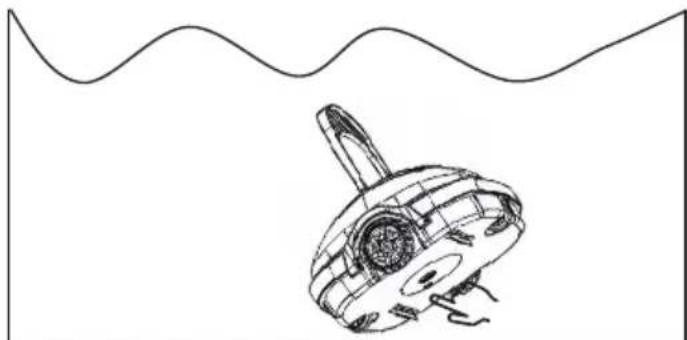

Trzymając cały robot czyszczący pod wodą, włącz urządzenie, naciskając przycisk zasilania znajdujący się u dołu. Woda zacznie wypływać z dyszy po 5 sekundach.

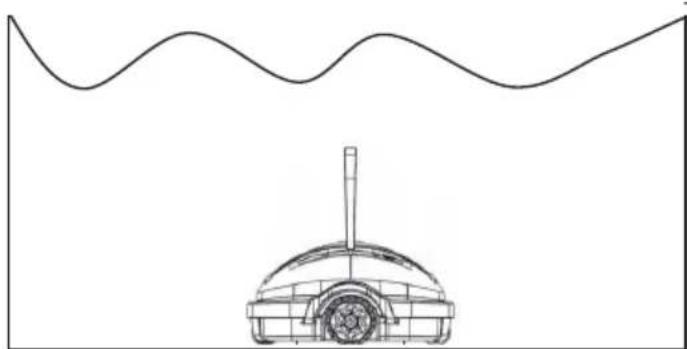

Przytrzymaj robota czyszczącego w pozycji pionowej i powoli wypuść urządzenie. Odkurzacz powoli opadnie na dno basenu. Jeśli odkurzacz jest odwrócony do góry dnem, użyj pływającego uchwytu, aby skorygować jego pozycję.

- Pozwól urządzeniu pracować

Robot czyszczący powinien poruszać się po dnie basenu i automatycznie zasysać zanieczyszczenia przez maks. 60 minut. Po dotknięciu ściany urządzenie automatycznie zawróci. Gdy akumulator się rozładuje, odkurzacz automatycznie ustawi się przy ścianie basenu i przestanie działać.

• Wyjmij odkurzacz

Aby wyjąć robota, chwyć płetwę i wyciągnij urządzenie z wody umieszczając je z dala od basenu. Wyłącz robota. W razie potrzeby do wyjmowania użyj haka.

SYGNALIZATOR DźWIĘKOWY

Stan Opis
Włączony	Sygnał dźwiękowy w przypadku niecałkowitego zanurzenia w wodzie; Wyłączenie sygnału dźwiękowego po całkowitym zanurzeniu w wodzie
Wyłączony Zatrzymanie	sygnału dźwiękowego

KONSERWACJA I USTAWIENIA

CZYSZCZENIE PO UŻYCIU

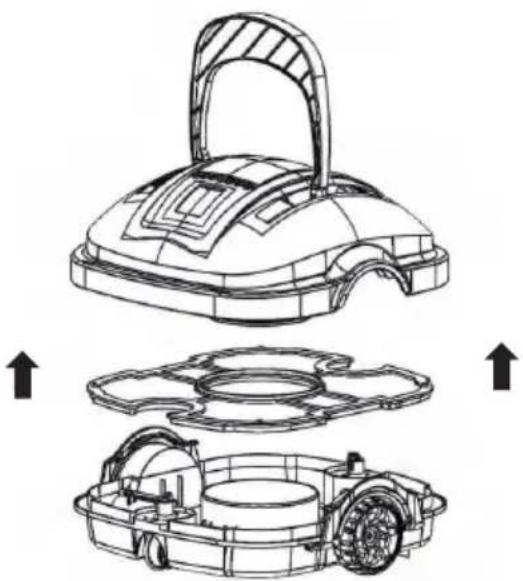

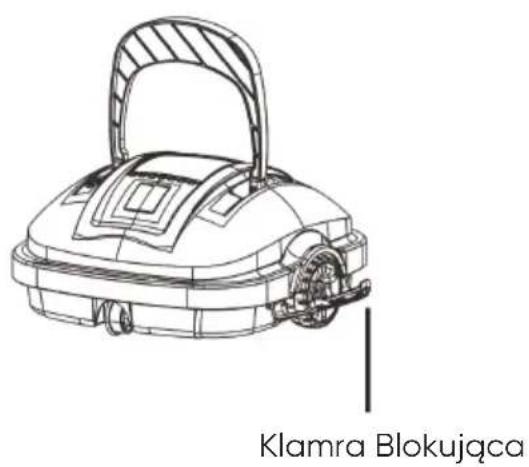

- Otwórz wszystkie klamry blokujące, zdejmij górną pokrywę i wyjmij siatkę filtra.

Klamra Blokująca

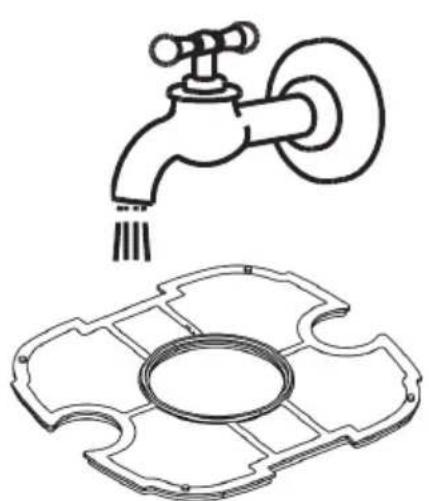

- Sptucz cały brud i zanieczyszczenia pod bieżącą wodą.

- Wytrzyj roboła czyszczącego czystą szmatką i pozostaw do wyschnięcia.

REGULACJA ŚCIEŻKI PRACY

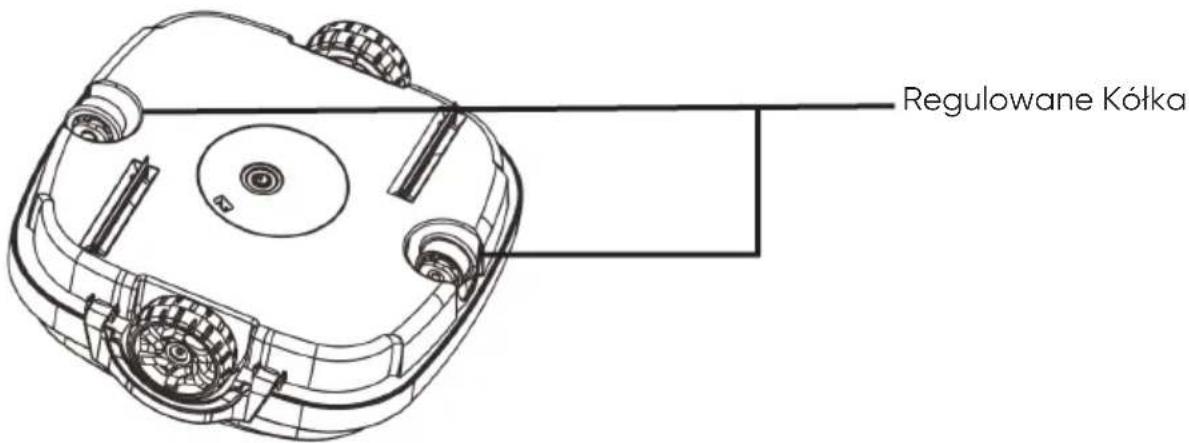

- Ten robot czyszczący jest wyposażony w 2 regulowane kółka. Modyfikując kombinację tych 2 regulowanych kółek, można zmienić ścieżkę pracy odkurzacza.

Regulowane Kółka

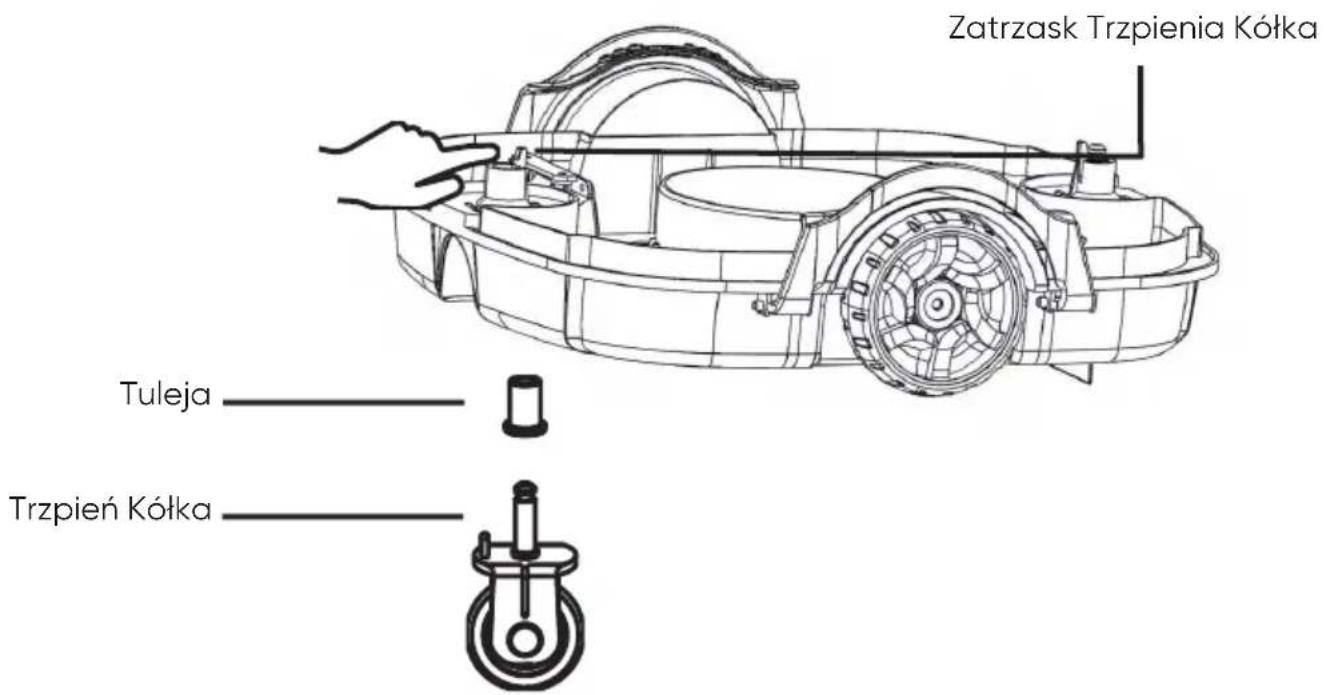

- Aby wyregulować kółko, otwórz klamry blokujące i zdejmij górną pokrywę. Zlokalizuj 2 regulowane kółka. Odczep kółko, naciskając zatrzask trzpienia kółka. Wybierz odpowiednią kombinację i włóż kółko, aż zatrzaśnie się zatrzask.

Zatrzask Trzpienia Kółka Tuleja Trzpień Kółka

KONSERWACJA I USTAWIENIA

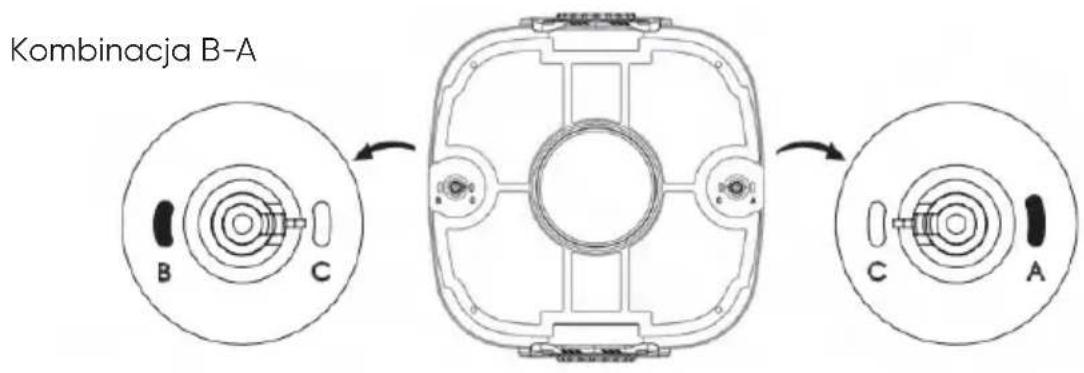

- Kombinacje:

A – C : dla większości typów basenów (ustawienie fabryczne)

B - C : Mniejszy kąt odbicia niż A - C

C – C : Minimalne manewrowanie (dla basenów prostokątnych lub dłuższych)

A – B : Dla basenów okrągłych

Kombinacja B-A B C C A

STAN WODY W BASENIE

Uwaga: Stan wody w basenie musi być zgodny z poniższymi parametrami:

• PH: 7,0-7,4
  • Temperatura: 50°F -95°F (10°C -35°C)
  • Sól: Maks. 5,000 ppm
• Chlor: Maks. 2 ppm

ROZWIĄZYWANIE PROBLEMÓW

Problem Scenariusz	Możliwa przyczyna Rozwiązanie
Brzęczyk nie emituje sygnału dźwiękowego lub wirnik nie działa, gdy urządzenie znajduje się poza wodą.	-	Niski poziom naładowania akumulatora.	Naładuj akumulator.
	- Usterka wewnętrzna		Skontaktuj się z działem obsługi klienta
Brzęczyk nadal emituje sygnał dźwiękowy lub wirnik nie działa, gdy urządzenie znajduje się w wodzie.	- Usterka wewnętrzna		Skontaktuj się z działem obsługi klienta
Odkurzacz nie zmienia kierunku po dotarciu do ściany basenu.	Płetwa nie przechyla się do przodu podczas zbliżania się do ściany basenu	Płetwa jest zablokowana i nie obraca się swobodnie.	Usuń wężem zanieczyszczenia wokół zawiasu płetwy. Upewnij się, że płetwa obraca się swobodnie.
Wskaźnik LED nie świeci się po podłączeniu ładowarki.	-	Uszkodzona ładowarka	Skontaktuj się z działem obsługi klienta i poproś o wymianę ładowarki.
Urzządzenie nie odkurza całego dna basenu.	Odkurzacz odbija się ciągle w tym samym kierunku, niektóre obszary są zawsze pomijane.	Nieprawidłowe ustawienie ścieżki pracy	Wypróbuj inne ścieżki pracy. Patrz sekcja "Regulacja ścieżki pracy" instrukcji obsługi.
		Nieregularny kształt basenu
	System filtracji basenu jest włączony.	Prąd wody wewnątrz basenu wpływa na pracę odkurzacza.	Wyłącz pompę filtrującą basenu podczas korzystania z tego urządzenia.

GWARANCJA

• Ten produkt jest objęty gwarancją przez 24 miesiące (dotyczy tylko zestawu napędowego i zestawu skrzynki sterowniczej) od daty zakupu. Części podlegające zużyciu, w tym Taca Filtra/Szczotka/Koła/Dysze, nie są objęte gwarancją.
• Niniejsza gwarancja traci ważność, jeśli produkt został zmodyfikowany, niewłaściwie użyty lub naprawiony przez nieautoryzowany personel.
• Gwarancja obejmuje wyłącznie wady produkcyjne i nie obejmuje żadnych uszkodzeń wynikających z niewłaściwego obchodzenia się z produktem przez właściciela.
• W przypadku reklamacji lub naprawy w okresie gwarancyjnym należy przedstawić numer zamówienia lub rejestracji.

Programy Ochrony Środowiska, Dyrektywa Europejska WEEE

Prosimy o przestrzeganie przepisów Unii Europejskiej oraz o pomoc w ochronie środowiska.

Niedziałający sprzęt elektryczny należy zwrócić do wyznaczonego przez gminę zakładu zajmującego się prawidłowym recyklingiem sprzętu elektrycznego i elektronicznego. Nie należy wyrzucać go do nieposortowanych pojemników na odpady.

W przypadku urządzeń zawierających wymienne baterie należy je wyjąć przed utylizacją produktu.
