MANUAL DE UTILIZARE 45 CL CF

Descrierea produsului 171

Specificatiți 172

INSTRUCTIUNI DE UTILIZARE 173

Asamblare înainte de utilizare.... 173

Operare 174

Sonerie 176

ÎNTRETINERE ŞI REGLAJE.... 177

Curățare după utilizare 177

Reglarea rutelor de deplasare.... 178

Starea apei din piscină.... 179

ÎNTREBĂRI FRECVENTE 180

Depanare 180

GARANTIE.... 181

CITIȚI CU ATENȚIE INSTRUCTIUNILE ȘI PĂSTRATI-LE PENTRU CONSULTARE ULTERIOARĂ

Manualul de utilizare al Aspiratorului electric CF este conceput pentru a vă oferi toate informațiile de care aveți nevoie pentru instalarea, utilizarea și întreținerea optimă a aparatului. Trebuie să vă familiarizați cu acest document și să îl păstrați într-un loc sigur pentru consultare ulterioară.

INSTRUCTIUNI PRIVIND SIGURANTA

• Citiți cu atenție manualul și utilizați aspiratorul conform manualului. Nu suntem responsabili pentru pierderile sau vătămările cauzate de utilizarea necorespunzătoare.
• Utilizați doar accesoriiile recomandate sau vândute de producător.
• Acest model poate fi utilizat numai pentru piscine cu podea plană.
• Nu permiteți copiilor să se urce pe aspirator sau să se joace cu el.
• Utilizați numai adaptorul de încărcare original și autorizat.
• Cablul adaptorului trebuie reparat sau înlocuit numai de un electrician calificat.
• Nu porniti aspiratorul atunci când acesta nu se află în apă.
• În timpul încărcării, adaptorul de încărcare trebuie să fie conectat la o priză protejată împotriva scurgerilor și împământată.
• Nu utilizati aspiratorul atunci când există persoane în piscină.
• După utilizare, curățați și spălați întotdeauna tava filtrului.
• Opritii aspiratorul în timpul întreținerii, curățării sau atunci când nu este utilizat.
• Aspiratorul trebuie depozitat într-un loc răcoros și ventilat, departe de lumina directă a soarelui.
• Pentru a preveni deteriorarea componentelor electrice interne cauzate de supraîncălzire, în timpul încărcării aspiratorul trebuie păstrat într-un loc răcoros și nu trebuie acoperit.
• Numai personalul autorizat poate dezasambla kit-ul sigilat de actionare al aspiratorului.
• Nu utilizati aspiratorul în timp ce filtrul piscinei este în funcțiune.
• Garniturile de ulei pentru motor conțin vaselină, care poate provoca poluarea apei dacă apar scurgeri de vaselină.
• Datorită limitării capacității bateriei, aspiratorul este potrivit numai pentru piscine cu o suprafață de maximum 50 m², în caz contrar efectul de curățare va fi afectat.
• Atunci când aspiratorul este depozitat pentru o perioadă mai lungă de timp, acesta trebuie încărcat la fiecare trei luni pentru a menține durata de viață a bateriei. Utilizați numai adaptorul de încărcare original și autorizat. Dacă aspiratorul nu este încărcat pentru o perioadă lungă de timp, tensiunea bateriei va fi mai mică decât tensiunea de protectie împotriva supradescărcării din cauza autodescărcării bateriei, ceea ce poate provoca daune fatale.
• Nu utilizati și nu depozitați aspiratorul în apropierea unei surse de căldură.
• Nu perforați carcasa aspiratorului cu cuie sau alte obiecte ascuțite. Nu loviți, nu supuneți la șocuri și nu aruncați aspiratorul
• Înainte de încărcare, asigurati-vă că priza de încărcare este uscată.

DESCRIERE

INTRODUCERE

Aspiratorul robot pentru piscină CF 45 CL ecologic este un nou tip de dispozitiv automat pentru curățarea piscinelor, reîncărcabil, care filtrează apa din piscină și elimină particulele fără a înlocui apa din piscină.

LISTA DE AMBALARE

Articol Denumire Cant (buc.) Observații
1 Aspirator 1 în cutie
2 încărcător 1 în cutie
3 Mâner 1 în cutie
4 Cârlig de recuperare 1 în cutie
5 Șurub	2 în pungă de plastic
6 Racletă	2 în pungă de plastic
7 Manual de utilizare	1 în pungă de plastic
8 Ghid rapid	1 în cutie

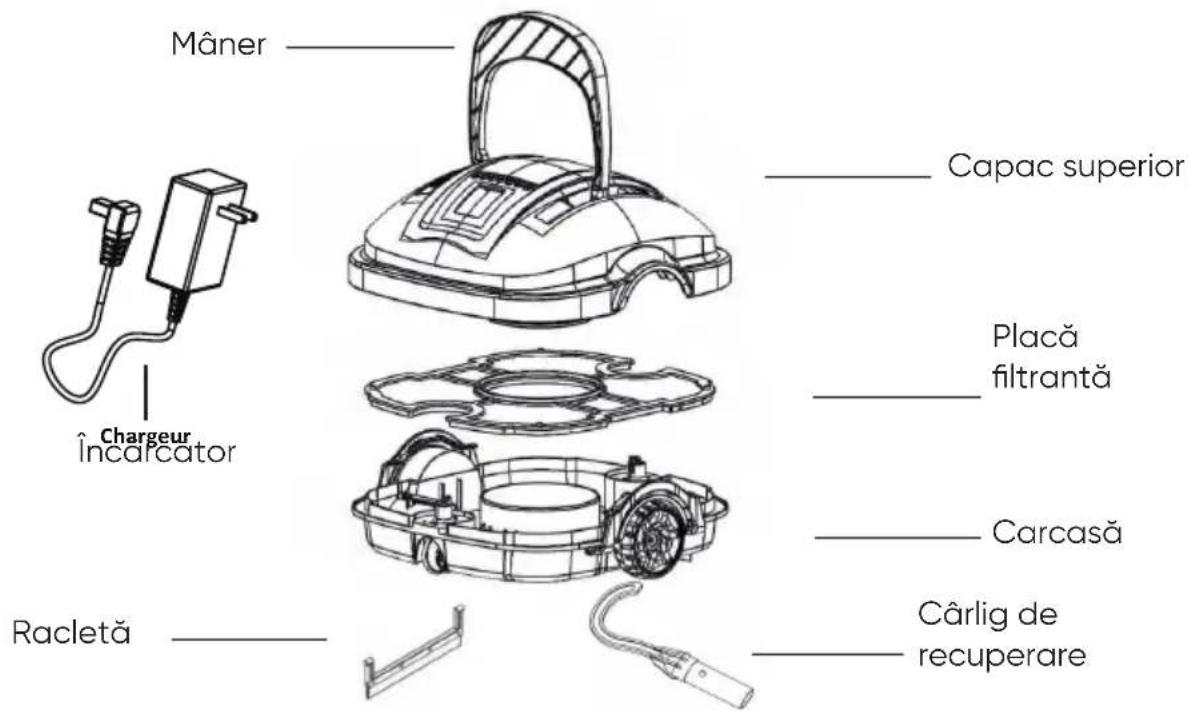

DESCRIEREA PRODUSULUI

Mâner Chargeur încarcator Racletă Capac superior Placă filtrantă Carcasă Cârlig de recuperare

SPECIFICATII

Nume produs Aspirator robot pentru piscină
Model CF 45 CL
Tensiune nominală de lucru 11,1 V
Putere aprox. 30 W
Ciclu de lucru max. 50 min
Tensiune nominală de intrare a adaptorului 1	100 V c.a. - 240 V c.a.
Frecvență nominală de intrare a adaptorului	47 Hz - 63 Hz
Tensiune nominală de ieșire a adaptorului	12,6 V c.c.
Current nominal de ieșire al adaptorului 1 A
Capacitate baterie 2600 mAh
Timp de încărcare 3-4 ore
Suprafața de curățare max. 525 ft2/50 m2
Capacitate filtru aprox. 32 gal/min (120 l/min)
Densitate filtru 180 μm
Viteza de deplasare aprox. 52,5 ft/min (16 m/min)
Adâncimea apei max. 8,2 ft/2,5 m
Clasă IP IPX8
Temperatura apei din piscină	50 °F-95 °F/10 °C-35 °C
Temperatura ambiantă în timpul încărcării	41 °F-95 °F/5 °C-35 °C
Temperatura de depozitare	41 °F-95 °F/5 °C-35 °C
Greutatea produsului	7,9 lb/3,6 kg
Dimensiunile produsului	13,4 (L) * 13,8 (I) * 13,0 (Î) in / 340 (L) * 350 (I) * 330 (A) mm

INSTRUCTIUNI DE UTILIZARE

ASAMBLARE ÎNAINTE DE UTILIZARE

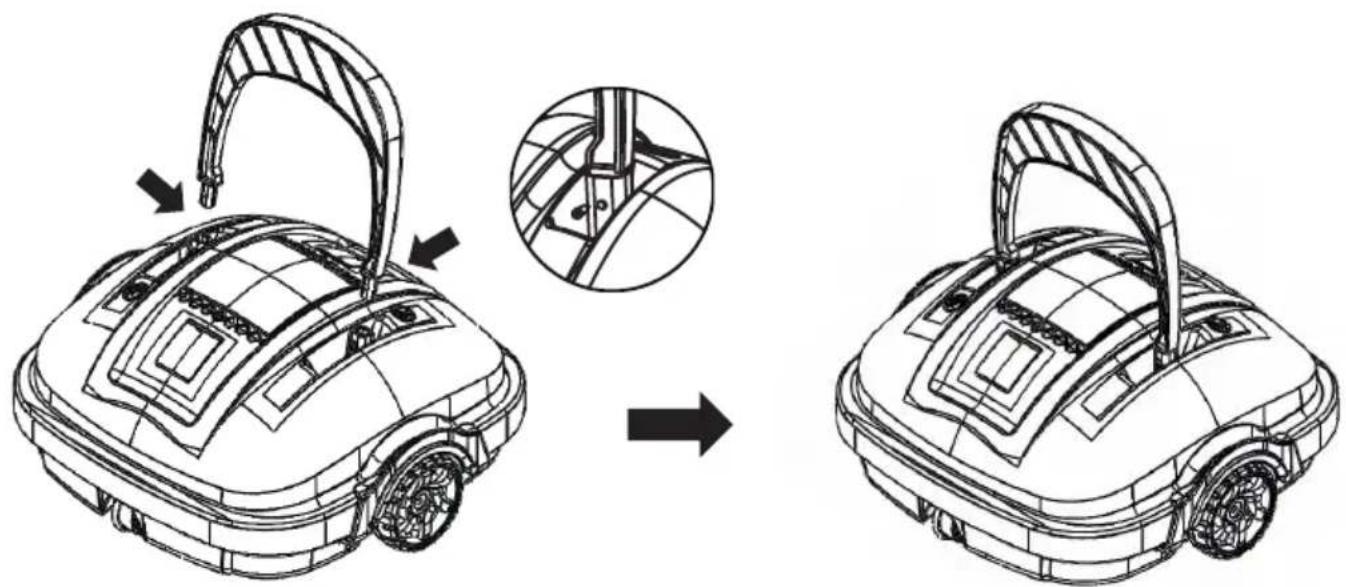

- Ataşati mânerul și fixați-l cu şuruburile furnizate.

Notă: Directia de instalare a celor 2 şuruburi este opusă.

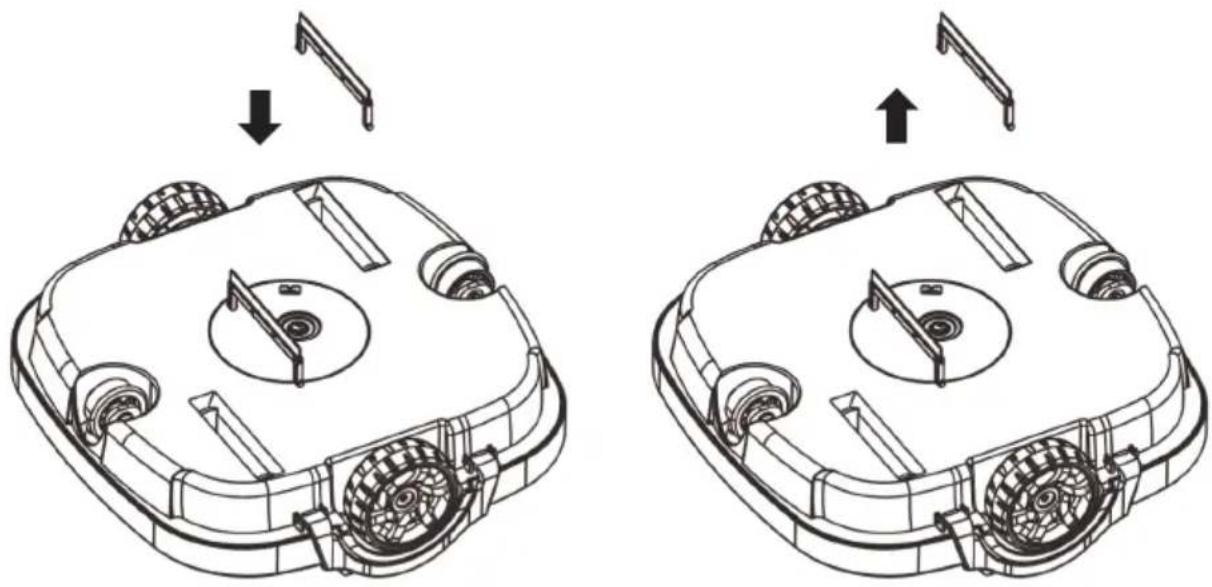

- Dacă podeaua piscinei este plină de resturi sau particule, pentru a spori efectul de aspiratie, instalați racletele. Nu se recomandă instalarea racletelor dacă podeaua piscinei este neuniformă sau are gropi, ceea ce poate face ca aspiratorul să se blocheze pe terenul accidentat

- Atașați cârligul de recuperare la o tijă standard pentru piscină (nu este inclusă).

- Încărcarea bateriei

Încărcați complet aspiratorul înainte de fiecare utilizare. Atașați conectorul de încărcare la mufa de încărcare din partea inferioară a aspiratorului. Așezați aspiratorul în poziție verticală și apoi conectați încărcătorul la o priză electrică. În timpul încărcării, indicatorul luminos de pe încărcător va deveni roșu. Când încărcarea este completă, acesta va deveni verde.

NOTĂ: Aspiratorul robot trebuie încărcat în interior.

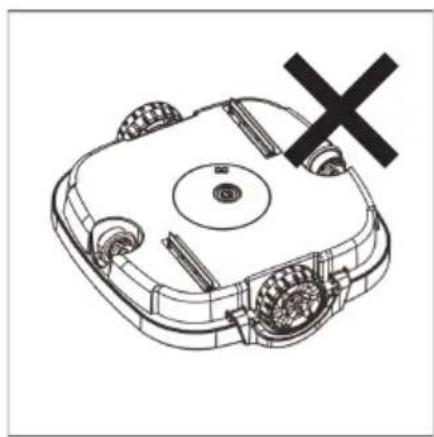

NOTĂ: Pentru a preveni zdrobirea plăcii oscilante în timpul încărcării, este strict interzisă poziționarea robotului cu partea de jos orientată în sus.

NOTĂ: Înainte de încărcare, curățați și uscați mufa de încărcare.

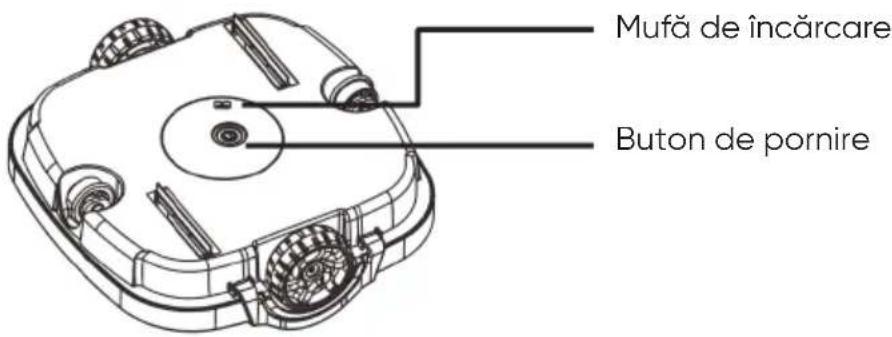

Mufă de încărcare Buton de pornire

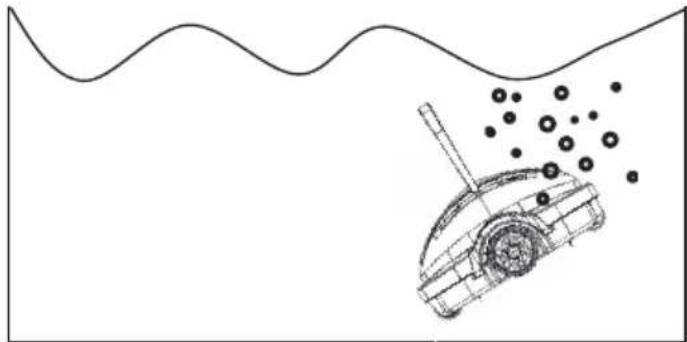

Tineți aspiratorul robot cu două mâini și scufundati-l în piscină. Rotiți-l până în momentul în care nu mai iese nicio bulă de aer.

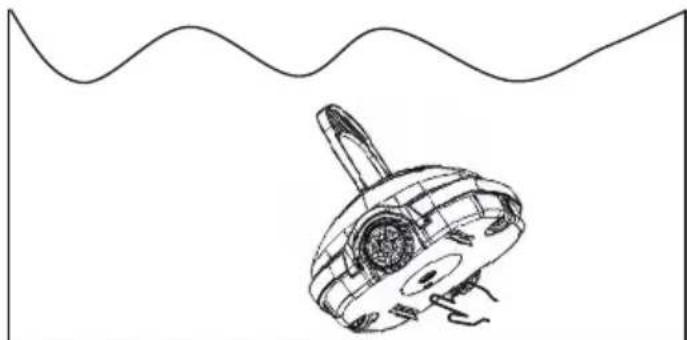

- Pornirea alimentării

În timp ce aspiratorul robot se află complet sub apă, porniți-l apăsând butonul de alimentare situat în partea de jos. După 5 secunde, apa va începe să curgă din duză.

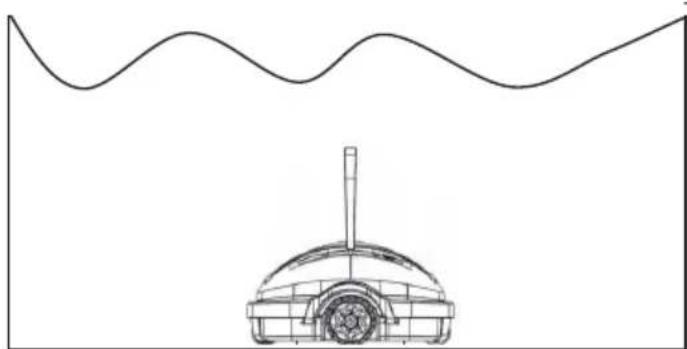

- Eliberarea aspiratorului în piscină

Țineți aspiratorul robot în poziție verticală și eliberați încet produsul. Produsul se va scufunda încet până pe podeaua piscinei. În cazul în care aspiratorul este răsturnat, utilizați mânerul flotant pentru a-i corecta poziția.

- Curățarea piscinei

Aspiratorul robot se va deplasa pe podeaua piscinei și va aspira automat resturile timp de max. 60 de minute. Se va întoarce automat atunci când atinge peretele. Atunci când rămâne fără baterie, aspiratorul se va deplasa automat la marginea piscinei și se va opri din funcționare.

- Recuperarea aspiratorului din piscină

Pentru a recupera robotul, apucați mânerul, scoateți-l din apă și îndepărtați-l de piscină. Opriți robotul. Dacă este necesar, utilizați cârligul de recuperare.

ALERTE SONORE

Stare Descriere
Pornire	Emite un semnal sonor dacă nu este complet scufundat în apă; nu mai emite semnalul sonor după ce a fost complet scufundat în apă
Oprire Nu mai emite se	semnalul sonor

ÎNTRETINERE ŞI REGLAJE

CURĂȚARE DUPĂ UTILIZARE

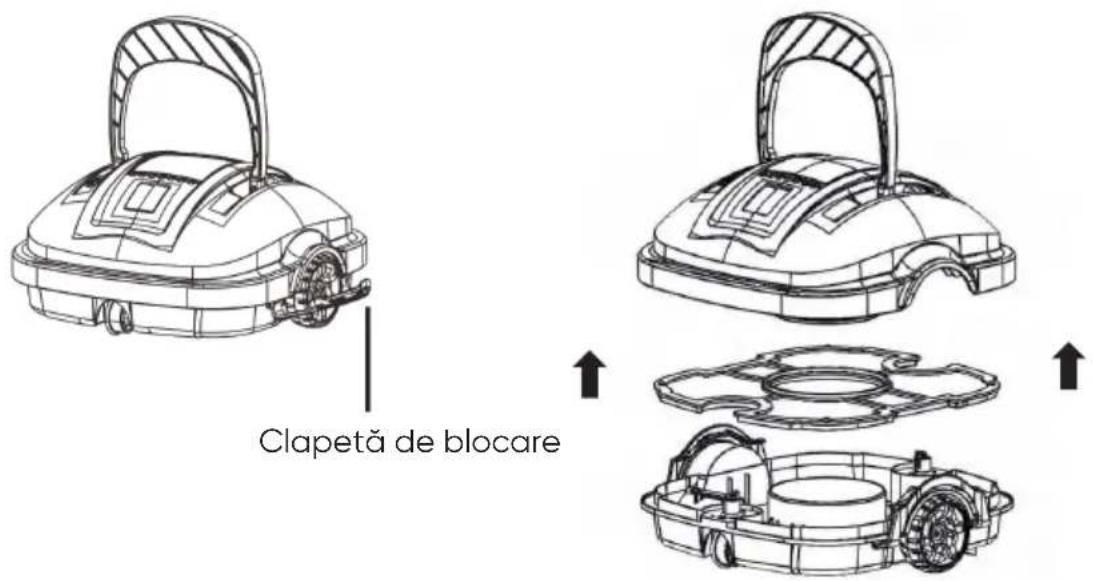

- Deschideți toate clapetele de blocare, detașați capacul superior și scoateți placa filtrantă.

Clapetă de blocare

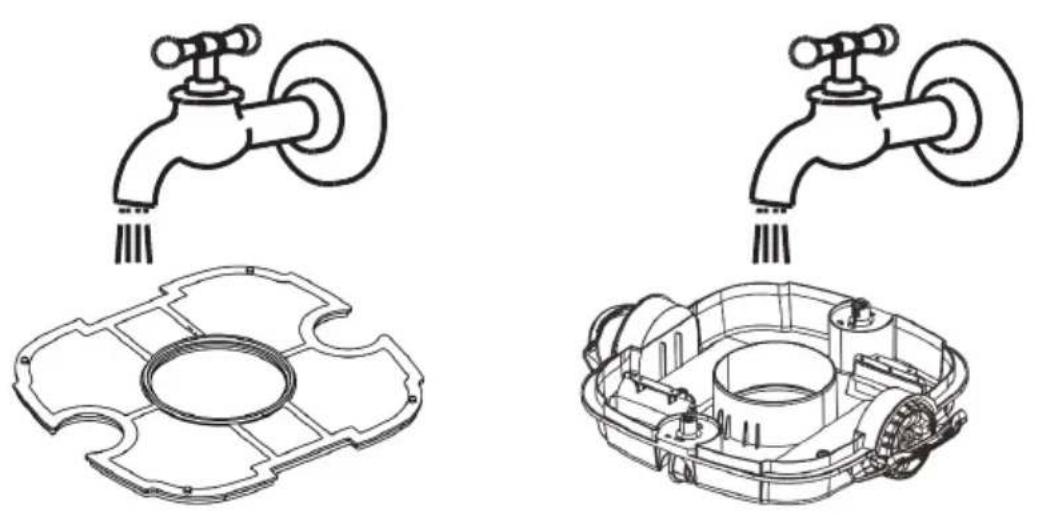

- Clătiți toată murdăria și resturile cu jet de apă.

- Ştergeti aspiratorul robot cu o cârpă curată și lăsați-l să se usuce la aer.

ÎNTRETINERE ŞI REGLAJE

REGLAREA RUTELOR DE DEPLASARE

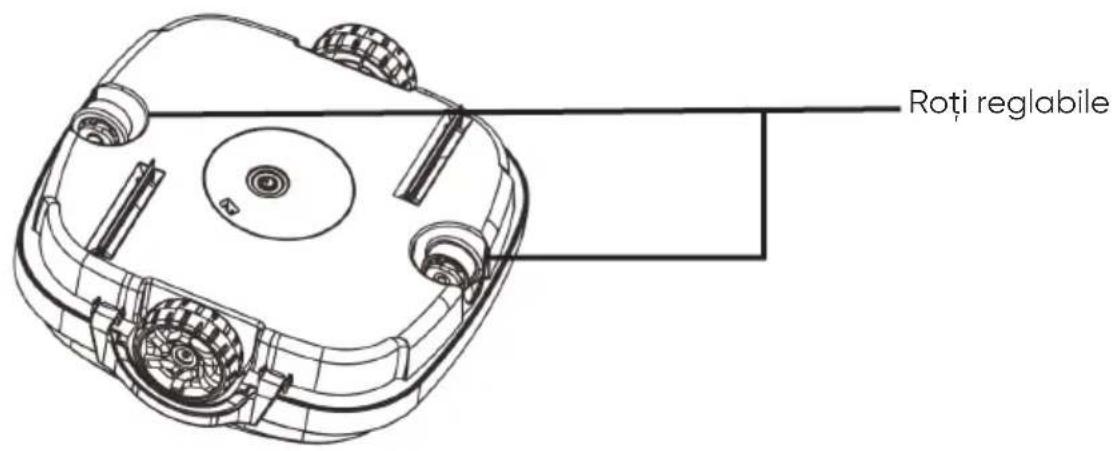

- Acest aspirator robot este livrat cu 2 roți reglabile. Prin modificarea combinației acestor 2 roți reglabile, se va schimba ruta de deplasare a aspiratorului.

Roti reglabile

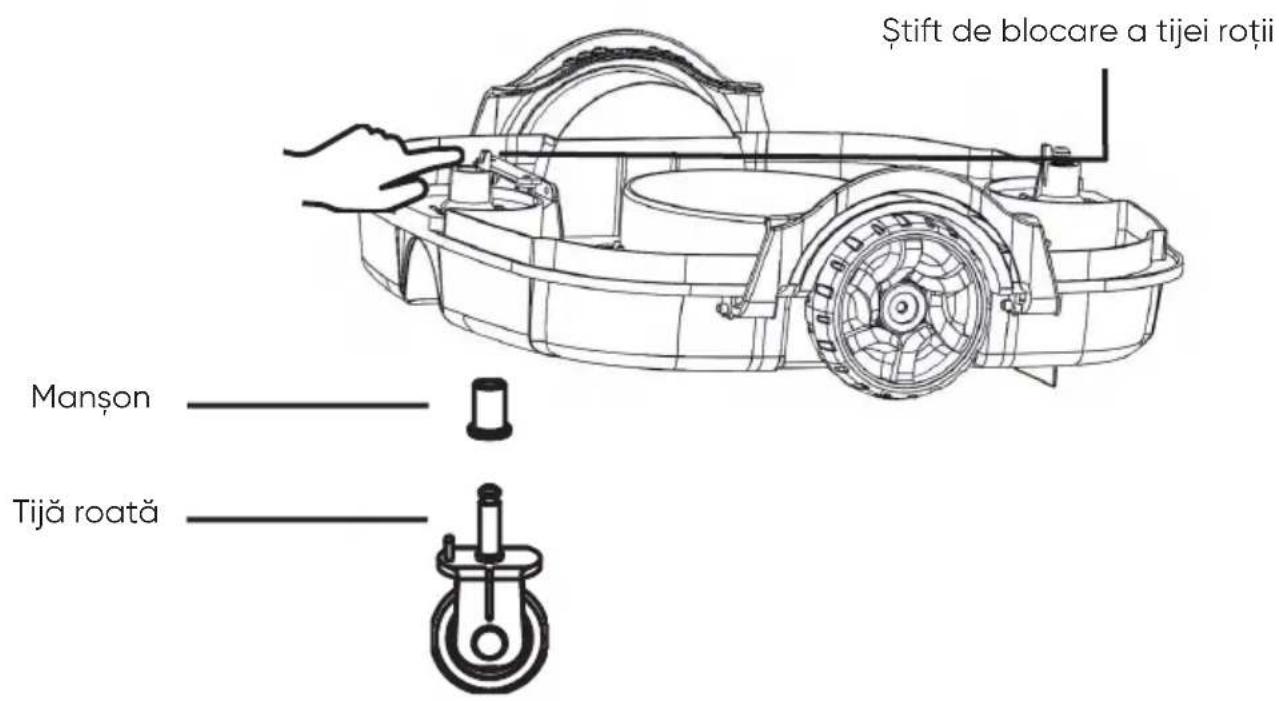

- Pentru a regla roata, deschideți clapetele de blocare și scoateți capacul superior. Localizați cele 2 roți reglabile. Detașați roata împingând stiftul de blocare de pe tija roții. Selectați combinația corectă și introduceti roata până când stiftul se fixează.

Ştift de blocare a tijei roții Manșon Tijă roată

ÎNTRETINERE ŞI REGLAJE

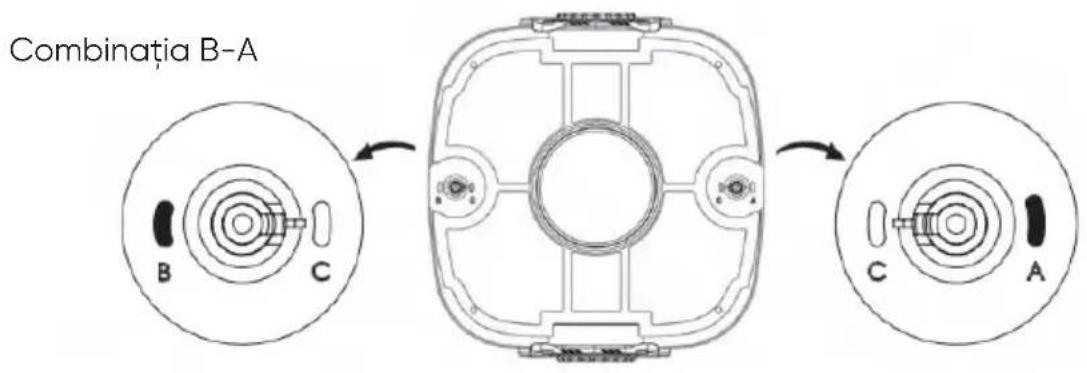

- Combinatii:

A – C: pentru majoritatea tipurilor de piscină (setare din fabrică)

B – C: Unghi de schimbarea a directiei mai mic decât A – C

C – C: Manevră minimă (pentru piscine dreptunghiulare sau mai lungi)

A – B: Pentru piscine rotunde

Combinatia B-A B C C A

STAREA APEI DIN PISCINĂ

Observație: Apa din piscină trebuie să se încadreze în următorii parametri:

• PH: 7,0-7,4
  • Temperatură: 50 °F–95 °F (10 °C–35 °C)
• Sare: Max. 5.000 ppm
• Clor: Max. 2 ppm

DEPANARE

Problemă Scenariu	Motiv posibil Solutie
Soneria nu emite un semnal acustic sau rotorul nu funcționează atunci când aspiratorul nu se află în apă.	-	Nivelul bateriei este scăzut.	Reîncărcați bateria.
	- Eroare internă Apelați serviciul		clienti
Soneria emite în continuare un semnal acustic sau rotorul nu funcționează atunci când aspiratorul se află în apă.	- Eroare internă Apelați serviciul		clienti
Aspiratorul nu își schimbă direcția atunci când lovește peretele piscinei.	Mânerul nu se rotește înainte când se apropie de peretele bazinului.	Mânerul este blocat și nu se rotește liber.	Îndepărtați murdăria din jurul balamalei mânerului. Asigurati-vă că mânerul se rotește liber.
Indicatorul LED nu se aprinde atunci când încărcătorul este conectat.	- Încărcător defect		Apelați serviciul clienti și solicitați înlocuirea încărcătorului.
Aspiratorul nu aspiră întreaga podea a piscinei.	Aspiratorul se deplasează în aceeași direcție, unele zone nu sunt niciodată acoperite.	Setarea necorespunzătoare a rutei de deplasare	Încercați diferite rute de deplasare. Consultați sectiunea „Reglarea rutei de deplasare” din manual.
		Formă neregulată a piscinei
	Sistemul de filtrare al piscinei este pornit.	Curentul de apă din interiorul piscinei afectează funcționarea aspiratorului.	Opriți pompa de filtrare a piscinei atunci când utilizați acest produs.

GARANTIE

• Acest produs este acoperit de garanție timp de 24 de luni (numai pentru kit-ul de actionare și kit-ul cutiei de control) de la data achiziției. Piesele consumabile nu sunt acoperite de garanție, inclusiv tava filtrului, peria, roțile și duzele.
• Această garanție este anulată dacă produsul a fost modificat, utilizat necorespunzător sau a fost reparat de persoane neautorizate.
• Garantia se extinde numai la defectele de fabricatie și nu acoperă daunele rezultate din manipularea necorespunzătoare a produsului de către proprietar.
• Pentru orice solicitări sau reparații în perioada de garanție trebuie prezentat numărul de comandă sau de înregistrare.

Programe de mediu, Directiva Europeană DEEE

Vă rugăm să respectați reglementările Uniunii Europene și să contribuiți la protejarea mediului.

Returnați echipamentele electrice nefunctionale unei unități desemnate de municipalitatea dvs. care reciclează în mod corespunzător echipamentele electrice și electronice. Nu le aruncați în containere pentru deșeuri nesortate.

Pentru articolele care conțin baterii detașabile, scoateți bateriile înainte de a elimina produsul.
