РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DXH8BX DEWALT

DXH8BX РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

DeWALT®

CE 0086

ПЕРЕНОСНОЙ ГАЗОВЫЙ ОБОГРЕВАТЕЛЬ НА ПРОПАНЕ (G31) ИЛИ БУТАН-ПРОПАНОВОЙ СМЕСИ (G30 + G31) ДЛЯ ИСПОЛЬЗОВАНИЯ В РЕКРЕАЦИОННЫХ И КОММЕРЧЕСКИХ ЦЕЛЯХ, А ТАКЖЕ В ПОМЕЩЕНИИ В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

ИСПОЛЬЗУЙТЕ ТОЛЬКО БАЛЛОНЫ С ВИНТОВЫМ ВЕНТИЛЕМ

Баллон газовый с прошаном (G31) емкостью 450 г (в комплект не входит)

Баллон газовый с бутан- пропановой смесью (G30+G31) емкостью 450 г (в комплект не входит)

ВНИМАНИЕ: Несоблюдение предписаний, содержащихся в данном руководстве, может привести к пожару или взрыву и повлечь за собой материальный ущерб, травмы и гибель людей.

• Запрещается хранение и использование бензина и других легко воспламеняющихся газообразных и жидких веществ вблизи этого и подобных приборов.
• Запрещается хранение неиспользуемых баллонов с пропаном (G31) и бутан-пропановой смесью (G30+G31) вблизи этого и подобных ему приборов.
• ЧТО ДЕЛАТЬ, ЕСЛИ ВЫ ПОЧУСТВОВАЛИ ЗАПАХ ГАЗА
  о Не пытайтесь привести прибор в действие.
  o Погасите все источники открытого огня.
  o Прекратите доступ газа к прибору.
  Обслуживание прибора должно производиться квалифицированным техническим персоналом.

Обогреватель имеет изолированшую камеру сгорания газа и использует кислород из окружающего воздуха. При работе прибора необходимо обеспечить объем воздуха, достаточный для горения и вентиляции. См. страницу 3.

ВАЖНАЯ ИНФОРМАЦИЯ: Внимательно прочтите данное руководство по эксплуатации и ознакомьтесь с устройством прибора до подключения его к газовому баллону. Сохра- ните данное руководство для дальнейшего использования.

⚠️ ВНИМАНИЕ:

Подключая газовый баллон к устройству, необходимо каждый раз проверять соединение на предмет утечки. Существует несколько способов. Напесите мыльный раствор на место сое- динения. Проверьте, нет ли цузырьков, щишения, издаваемого выходящим газом, резкого охлаждения или запаха тухлых яиц. При обнаружении утечки или запаха газа перенесите прибор в хорошо вентилируемое пространство вдали от открытого огня, где утечку легче обнаружить и прекратить. Проверку прибора на предмет утечки необходимо проводить на открытом воздухе. Не пытайтесь обнаружить утечку газа с помощью открытого огня. Используйте мыльный раствор. Любое вмепательство в устройство обогревателя или ручек настройки может иметь опасные последствия. ЗАПРЕЩАЕТСЯ вносить изменения в устройство прибора.

ВНИМАНИЕ: Данный прибор предназначен для работы на пропане высокого давления 100% (G31) или бутан-пропановой смеси 70/30 (G30+G31). Поштыки использования газо-вых баллонов других тишов могут привести к опасным последствиям.

СОДЕРЖАНИЕ

Общие правила техники безопасности 3

Общая информация 3

Предупреждение об опасности улетучивания зацаха газа 4

Эксплуатация с использованием одноразовых баллонов с пропаном 5

Уход за прибором 6

Поиск и устранение неисправностей 6

Перечень деталей 7

Информация по заказу запасных частей 8

Информация по обслуживанию 8

⚠️ ВНИМАНИЕ:

Первые признаки отравления угарным газом напоминают сим-штомы гриппа: головная боль, головокружение и/или тошнота. Появление этих симштомов свидетельствует о возможных нено-ладках в работе обогревателя. Немедленно обеспечьте приток свежего воздуха! Пригласите технический персонал для осмотра обогревателя.

⚠️ ВНИМАНИЕ: В случае ЕСЛИ в помещении

отсутствуют окна или выведенные на крышу вентиляционные каналы, НЕ ПОЛЬЗУЙТЕСЬ ОБОГРЕВАТЕЛЕМ. Прибор предназначен для использования в хорошо вентилируемом пространстве.

ВНИМАНИЕ:

• Ковровое покрытие и линолеум могут обесцветиться при непосредственном контакте с обогревателем.
• При использовании на высоте более 2,13 км над уровнем моря обогреватель может произвольно отключаться. (См. раздел ОБЩАЯ ИНФОРМАЦИЯ).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

№ МОДЕЛИ....DXH8BX

ТИП ГАЗА ....prochan (G31), напр., производства компании Coleman или бутан-пропановая смесь промышленных газов 70/30 (G30+G31) производства компании Primus.

ВХОДНАЯ МОЩНОСТЬ, БТЕ/Ч .....4000 (1,17 КВТ)/ 8000 (2,4 КВТ)

БЕЗОПАСНОЕ РАССТОЯНИЕ ДО ГОРЮЧИХ МАТЕРИАЛОВ

ВЕРХНЯЯ ЧАСТЬ....76,2 см

ПЕРЕДНЯЯ ЧАСТЬ....61 см

БОКОВЫЕ ЧАСТИ....15,24 см

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ НЕ ПОЛЬЗУЙТЕСЬ НАГРЕВАТЕЛЬНЫМ ПРИБОРОМ, НА ПЕРЕДНЕЙ ЧАСТИ КОТОРОГО НЕ УСТАНОВЛЕНА ЗАЩИТНАЯ СЕТКА. ОБОГРЕВАТЕЛЬ НЕ ПРЕДНАЗНАЧЕН ДЛЯ ПОДОГРЕВА И ПРИГОТОВЛЕНИЯ ПИЩИ.

• Запрещается использовать пелицензионные комплектующие, а также вносить изменения в устройство прибора.
• Вследствие высоких температур нагревательной поверхности, прибор следует размещать вдали от движения автотранспорта и горючих материалов. (См. раздел ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА)
• ОСТОРОЖНО: Открытые детали обогревателя могут оставаться горячими. Держите прибор на безопасном расстоянии от детей. Дети и взрослые должны быть информированы об опасности, связанной с высокой температурой нагревательной поверхности, и не приближаться к прибору во избежание охотов или возгорания одежды.
• Во время работы обогревателя дети должны находиться под постоянным присмотром взрослых.
• Не размещайте одежду и другие легко воспламеняющиеся материалы на самом приборе или вблизи него.
• Не пользуйтесь обогревателем в движущихся транспортных средствах, например, в трейлерах или автомобильных прицепах, а также в квартирах многоэтажных домов, подвалах, ванных и туалетных компатах и спальнях.
• Обогреватель можно использовать в промышленных помещениях и помещениях для отдых при наличии в них окон или выведенных на крышу вентиляционных каналов. Прибор можно использовать и на открытом воздухе.
• Обогреватель предназначен для работы в хорошо вентилируемом пространстве минимальной площадью 22,86 cm ^2 (нафр., открытое пространство 7,62 см x 7,62 см) в соответствии с государственными требованиями к объемам воздуха, поступающего в камеру сгорания. Запрещается использовать другие топливосжигающие приборы в помещении.
  • ДАВЛЕНИЕ ГАЗА В ОБОГРЕВАТЕЛЕ РЕГУЛИРУЕТСЯ И ПОДДЕРЖИВЛЕЙСЯ НА УРОВНЕ 27,4 МБАР. НЕ ПЫТАЙТЕСЬ РЕГУЛИРОВАТЬ ИЛИ СНИЖАТЬ ДАВЛЕНИЕ ПОСТУПАЮЩЕГО ИЗ БАЛЛОПА В ОБОГРЕВАТЕЛЬ ПРОПАПА (G31) ИЛИ БУТАП-ПРОПАНОВОЙ СМЕСИ (G30+G31)!
  • ВО ВРЕМЯ РАБОТЫ ПРИБОРА НЕ РАЗРЕШАЕТСЯ ИЗМЕНЯТЬ ПОЛОЖЕНИЕ РЕГУЛЯТОРА ОБОГРЕВАТЕЛЯ.
• Если защитная решетка была снята для ухода за прибором, ее необходимо установить на место до включения обогревателя.
  • Перед использованием прибор необходимо тщательно осматривать. Периодически необходимо выполнять чистку прибора. Блок регуляторов, горелка и каналы циркуляции воздуха должны содержаться в чистоте (см. раздел УХОД ЗА ПРИБОРОМ). ЗАПРЕЩАЕТСЯ пользоваться обогревателем в случае попадания воды в одну или несколько его частей. Необходимо срочно вызвать представители технических служб для осмотра обогревателя и замены частей контрольной или газорегулирующей системы, оказавшихся в воде.
• Если окружающего воздуха недостаточно для горения и вентиляции, обогреватель может выделять избыточный объем удовитого и лишенного запаха УГАРНОГО ГАЗА. Воздействие утарного газа представляет особую опасность для беременных женщин, людей, страдающих анемией, заболеваниями сердца и легких, а также для людей, находящихся под воздействием алкоголя или живущих в высокогорных районах.

- Если обогреватель стоит на земле, убедитесь, что поверхность земли ровная, а окружающие предметы находятся на расстоянии не менее 61 см от нагревательной поверхности прибора. НЕ ПЕРЕДВИГАЙТЕ ПРИБОР ВО ВРЕМЯ РАБОТЫ. ТОЛЧКИ И УДАРЫ МОГУТ ПРИВЕСТИ К ЕГО АВТОМАТИЧЕСКОМУ ОТКЛЮЧЕНИЮ. НЕ ОСТАВЛЯЙТЕ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, ОСОБЕННО В ПРИСУТСТВИИ ДЕТЕЙ. ПРИ НЕОСТОРОЖНОМ ОБРАЩЕНИИ ПРИБОР МОЖЕТ УПАСТЬ ИЛИ ПЕРЕВЕРНУТЬЯ. ПЕРЕД СИЮМ ПЕ ЗАБУДЬТЕ ВЫКЛЮЧИТЬ ОБОГРЕВАТЕЛЬ!

ОБЩАЯ ИНФОРМАЦИЯ:

- Газовый обогреватель может применяться для обогрева небольших помещений для отдыха, при условии достаточного притока воздуха, необходимого для горения и вентиляции, например, в палатках, коттеджах, рыболовных домиках и на крытых террасах. В чрезвычайных ситуациях прибор можно использовать для обогрева внутренних помещений с подключением к одноразовому баллону с пропаном (G31) объемом 465 г ИЛИ с бутан-пропановой смесью (G30+G31) объемом 450 г. Кроме того, прибор можно использовать в промышленных помещениях при условии достаточного притока воздуха для горения и вентиляции, например, в прицепах-бытовках для строителей или на временных рабочих площадках. Примечание: При использовании прибора на открытом воздухе возможны произвольные отключения, вызванные порывами ветра.

- При пониженной или комнатной температуре понадобится несколько минут после включения, прежде чем панель нагреется до ярко-оранжевого цвета. Это свидетельствует о нормальной работе обогревателя. При появлении на панели языков пламени отключите обогреватель и вызовите представителя технических служб.

- При включенном приборе полоса шириной 0,635 см вокруг нагревательной панели не имеет ярко- оранжевого цвета. Такое состояние обогревателя вполне нормально.

- При первом включении обогревателя верхняя часть рефлектора может потерять цвет. Это нормальное явление, и не должно вызывать беспокойства.

- При использовании на высоте более 2,13 км над уровнем моря прибор может гореть не так ярко, как в обычных условиях. Это нормальное явление. Кроме того, на такой высоте обогреватель может произвольно отключаться. В этом случае обеспечьте приток свежего воздуха, подождите 5 минут и снова включите прибор. В зависимости от окружающих погодных условий повторное включение обогревателя может оказаться невозможным.

- Время работы обогревателя зависит от выбранных настроек и размера газового баллона. Баллон с пропаном (G31) или с бутан-пропановой смесью 70/30 (G30+G31) весом 450 г обеспечивает работу обогревателя в течение 3-6 часов. Баллон весом 5 кг гарантирует работу прибора в течение 48-110 часов (в зависимости от параметров настройки – HI (высокая мощность) или LO (низкая мощность). С учетом химических свойств пропана, время работы может значительно сократиться, если прибор используется при температуре ниже -7° Цельсия.

- Прибор оборудован специальным предохранителем на случай падении. Произвольные отключения могут быть вызваны толчиками и ударами. В таких случаях еще раз включите обогреватель.

- В связи с особенностями эксплуатации небольших газовых баллонов на них может образовываться конденсат, стекающий на поверхность обогревателя. В некоторых случаях возможно замерзание конденсата, вызванное резким охлаждением прибора в процессе испарения пропана (G31). Это нормальное явление, и не должно вызывать беспокойства.

ВНИМАНИЕ

Опасность удушья

- Не используйте прибор в плохо вентилируемых помещениях.

- Обеспечьте беспрепятственный приток воздуха для безопасного сжигания топлива и вентиляции.

• В целях соблюдения правил подачи воздуха для сжигания топлива, предъявляемых к конкретной модели обогревателя, необходима надлежащая вентиляция.

- Чтобы ознакомиться с требованиями к объему воздуха, необходимого для безопасного сжигания топлива и вентиляции, изучите раздел «Технические характеристики прибора», таблицу основных параметров обогревателя, или свяжитесь с производителем.

- Недостаточный приток воздуха из системы вентиляции является нарушением правил безопасного сжигания топлива.

- Нарушение правил безопасного сжигания топлива может вызвать отравление угарным газом и, в результате, нанести серьезный вред здоровью или стать причиной гибели людей. Симптомами отравления угарным газом являются головные боли, головокружение и затрудненное дыхание.

ОДОРИЗАЦИЯ ТОПЛИВНОГО ГАЗА

В состав пропана (G31) и бутан-пропановой смеси (G30+G31) входят искусственные пахучие вещества, добавляемые специально для обнаружения утечки газового топлива. В случае утечки вы почувствуете характерный запах. Поскольку пропан (G31) тяжелее воздуха, запах будет лучше всего ощущаться на уровне пола. ЗАПАХ ГАЗА ДОЛЖЕН ПОСЛУЖИТЬ ДЛЯ ВАС СИГНАЛОМ К НЕМЕДЛЕННЫМ ДЕЙСТВИЯМ!

- Не предпринимайте действий, которые могут привести к возгоранию газового топлива. Не пользуйтесь электрическими выключателями. Не пытайтесь отключать блоки питания и удлинители. Не зажигайте спички или другие источники огня. Не пользуйтесь телефоном.

- Немедленно выведите людей из здания или опасной зоны.

- Закройте клапаны баллонов с пропаном (G31) и других топливных смкостей, а также главный клапан подачи топлива, расположенный на счетчике, в том случае, если вы используете природный газ.

• Прощан (G31) тяжелее воздуха, и потому может скапливаться в пониженных участках рельефа местности или подвальных помещениях здания. Если существует возможность утечки пропана, избегайте нахождения людей в этих участках.

- Воспользуйтесь телефоном соседей для вызова пожарных и представителя компании поставщика газового топлива. Не входите в здание или опасную зону.

- Оставайтесь вне здания или за пределами опасной зоны, пока не получите разрешения вернуться от пожарных и представителя компании-поставщика газового топлива.

- ПОСЛЕДНЕЕ: пожарные и технический персонал должны исследовать места возможного скопления выделившегося газа. Попросите их проверить здание и прилегающую территорию, прежде чем вы туда вернетесь. Представители технических служб должны ликвидировать утечку газа, устранить возможность дальнейшей утечки, а только потом привести ваш прибор в действие.

ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ УЛЕТУЧИВАНИЯ ЗАПАХА ГАЗА УЛЕТУЧИВАНИЕ ЗАПАХА – НЕСПОСОБНОСТЬ ПОЧУВСТВОВАТЬ ЗАПАХ

• Некоторые люди неспособны хорошо различать запахи, и потому не чувствуют запаха искусственных химических добавок к пропану (G31). Важно убедиться в своей способности чувствовать запах пахучих веществ, содержащихся в газовом топливе.
• Научитесь распознавать запах пропана (G31). Представители компаний, торгующих пропаном (G31), с удовольствием предоставят вам специальные брошюры с образцами запаха. Они помогут вам запомнить и впредь узнавать запах газового топлива.
• Курение ослабляет обоняние. Находясь рядом с источником того или иного запаха, вы теряете чувствительность к нему. Запахи, присутствующие в местах содержания животных, могут скрывать запах газового топлива.
• Пахучие вещества, содержащиеся в пропане (G31), бесцветны, а их запах может утратить свою интенсивность в определенных обстоятельствах.
  • В случае подземной утечки и прохождения газа сквозь слоя почвы химические добавки могут утратить запах.
• Интенсивность запаха пропана (G31) может разниться в зависимости от расстояния до земли или пола. Поскольку пропан (G31) тяжелее воздуха, запах может быть сильнее на более низких уровнях.
• Старайтесь не пропустить даже самый слабый запах газа. Если вы продолжаете ощущать запах газа, каким бы слабым он не казался, существует возможность серьезной утечки. Без промедления приступайте к совершению описанных выше действий.

ВНИМАНИЕ – ВАЖНО ЗАПОМНИТЬ!

• Пропан (G31) и бутан-пропаповая смесь (G30+G31) имеют характерный запах. Научитесь его распознавать. (Еще раз прочтите разделы, посвященный запаху газового топлива и опасности его улетучивания).
• Даже если вы не прошли подготовку по обслуживанию и ремонту обогревателя, ВСЕГДА обращайте внимание на присутствующий в воздухе запах пропана (G31) и природного газа.
• Если вы не прошли специальную подготовку по ремонту и обслуживанию баллонов с пропаном (G31) и бутан-пропановой смесью (G30+G31), не пытайтесь самостоятельно зажигать обогреватель, выполнять его обслуживание или ремонт, или вносить изменения в устройство приборов, работающих на газовом топливе (пропане (G31) и бутан-пропановой смеси (G30+G31)).
• В целях безопасности в любых условиях рекомендуется периодически проверять отсутствие запаха возле обогревателя, а также в местах соединения (напр., шпанги, персходники и т. д.). Почувствовав даже самый слабый зацах газа, НЕМЕДЛЕННО СВЯЖИТЕСЬ С ПРЕДСТАВИТЕЛЕМ КОМПАНИИ-ПОСТАВЩИК

ПРАВИЛА ВКЛЮЧЕНИЯ / ЭКСПЛУАТАЦИИ ПРИ РАБОТЕ С ОДНОРАЗОВЫМ БАЛЛОНОМ С ПРОПАНОМ (G31) ИЛИ БУТАН-ПРОПАНОВОЙ СМЕСЬЮ 70/30 (G30+G31) ВЕСОМ 450 Г:

ВНИМАНИЕ: Перед подключением баллона с пропаном необходимо тщательно осмотреть баллон и соединение с пропан-бутановым переходником обогревателя на предмет повреждения или загрязнения. Не пользуйтесь обогревателем, в случае если головка газового баллона повреждена, проколота или изношена. ПОДСОЕДИНЕНЯТЬ И ОТСОЕДИНЕНЯТЬ БАЛЛОН СЛЕДУЕГ НА ОТКРЫГОМ ВОЗДУХЕ, ВДАЛИ ОТ ОТКРЫТОГО ОГНЯ И ВОЗМОЖНЫХ ИСТОЧНИКОВ ВОЗГОРАНИЯ. ПРИ ЭТОМ ОБОГРЕВАТЕЛЬ ДОЛЖЕН НАХОДИТЬСЯ В ОХЛАЖДЕННОМ СОСТОЯНИИ. ВОЗДЕРЖИТЕСЬ ОТ КУРЕНИЯ ПРИ ПОДСОЕДИНЕНИИ И ОТСОЕДИНЕНИИ БАЛЛОНА С ПРОПАНОМ (G31)/БУТАН-ПРОПАНОВОЙ СМЕСЬЮ (G30+G31), А ТАКЖЕ ПРИ ПОДКЛЮЧЕНИИ К УДАЛЕННОЙ ГАЗОВОЙ ЕМКОСТИ!

• Используйте только одноразовые баллоны с пропаном (G31) объемом 465 г, совместимые с соединительным клапаном № 600 или баллоны с бутан-пропановой смесью (70/30) (G30+G31) с винтовой нарезкой типа 7/16-28 ENEF-2B.
• Перед подсоединением газового баллона убедитесь, что пломбы имеются в наличии и не повреждены. Рисунок 3. Не пользуйтесь прибором с поврежденными или нечисткими пломбами, а также при обнаружении утечки, повреждений или неполадок в работе.
• Убедитесь, что имеющая четыре положения ручка настройки находится в положении OFF (ВЫКЛ); ☐м. рисунок1.
• При использовании баллона с пропаном: Поверните регулитор наружу, чтобы облегчить установку баллона. Введите одноразовый баллона с пропаном (G31) весом 465 г в переносной обогреватель по часовой стрелке (снизу) до отказа; см. рисунок 2. При данном способе сосдинения НЕ РЕКОМЕНДУЕТСЯ использовать резьбовой герместик.
• В случае использования бутан-пропановой смеси (G30+G31): Введите медный переходник по часовой стрелке в регулятор переносного обогревателя (снизу) до отказа. См. рисунок 3. При данном способе соединения не рекомендуется использовать резьбовой герметик. Введите баллон с бутан-пропановой смесью в переходник (по часовой стрелке). Поворот нишпеля переходника указывает на успешное присоединение баллона. После этого установите баллон на стойку.
• Используя мыльный раствор, проверьте плотность контакта между переходником и баллоном на предмет возможной утечки в месте винтового соединения под куполообразной крышкой, где баллон примыкает к регулятору. СМ. ПАДПИСЬ «ВНИМАНИЕ!» НА ПЛАСТИКОВОЙ КРЫШКЕ,
• Поверните ручку настройки в положение РІЇ.ОТ (КОНТРОЛЬ) и нажмите, чтобы зажечь обогреватель; см. рисунки 1 и 1. • Если зажигания не произошло, удерживайте ручку в течение 30 секунд; отпустите и нажмите снова. Повторяйте эти шаги до успешного зажигания контрольной горелки. • После успешного зажигания контрольной горелки удерживайте ручку в течение 30-60 секунда, а затем отпустите. Ручка должна вернуться в полностью вы-двинутое положение; для эксплуатации

обогревателя слегка нажмите ручку и мягко поверните ее, закрепив в положении НТ (ВЫСОКАЯ МОЩНОСТЬ), чтобы зажечь панель горелки. Оставьте ручку в

положении НТ (ЫБСОКАЯ МОЩНОСТЬ), пока панель горелки не приобретет ярко-оранжевый цвет. Рисунок 5. ПРИМЕЧАНИЕ: при первой попытке зажечь прибор нередко возникают вспышки. Держите прибор на безопасном расстоянии от лица и легко воспламеняемых материалов. • После того, как панель горелки приобретет ярко-оранжевый цвет, регулируйте теплоотдачу поворотом ручки

настройки в желаемое положение (LO ☐ИЗКАЯ МОЩНОСТЬ) или НІ (ВЫСОКАЯ МОЩНОСТЬ) Рисупок 1.

⚠️ВНИМАНИЕ: НЕ ПОЛЬЗУЙТЕСЬ ОБОГРЕВАТЕЛЕМ, ЕСЛИ РУЧКА НАСТРОЙКИ НЕ ЗАБЛОКИРОВАНА В ПОЛОЖЕНИИ

НІАВЫСОКАЯ МОЩНОСТЬ), (ЛО (ИЗКАЯ МОЩНОСТЬ) ИЛИ РІЛОТ ★КОНТРОЛЬ). НИКОГДА НЕ ОСТАВЛЯЙТЕ РУЧКУ НАСТРОЙКИ МЕЖДУ ЗАБЛОКИРОВАННЫМИ ПОЛОЖЕНИЯМИ. ЭТО МОЖЕТ НАРУШИТЬ БЕЗОПАСНОСТЬ СГОРАНИЯ ТОПЛИВА И ПРИВЕСТИ К ПОВЫШЕНИЮ УРОВНЯ УГАРНОГО ГАЗА.

• Для выключения обогревателя слегка нажмите ручку настройки и поверните ее по часовой стрелке в положение OFF СЫКЛ).
  ОСТОРОЖНО: Открытые детали обогревателя могут оста-ваться горячими. Защитная решетка служит для предот- вращения возможного пожара или ожогов, и потому должна всегда оставаться на месте. ОНА НЕ ГАРАНТИРУЕТ ПОЛНУЮ ЗАЩИТУ ДЕТЯМ И ИНВАЛИДАМ. Дайте прибору окончательно остыть, прежде чем убрать его в место хра- нения.
• Поверните ручку в положение OFF (ЗЫКЛ). Перед отсоединением газового баллона убедитесь, что горелки погасли.
  • ДЛЯ ОТСОЕДИНЕНИЯ БАЛЛОНА С ПРОПАНОМ (G31): Снимите баллон со стойки и вращайте против часовой стрелки до полного отделения от обогревателя. • ДЛЯ ОТСОЕДИНЕНИЯ БАЛЛОНА С БУТАН-ПРОПАНО- ВОЙ СМЕСЬЮ (G30+G31): Снимите баллон со стойки и вращайте против часовой стрелки до полного отделения от переходника.
• После отсоединения баллона вращайте переходник против часовой стрелки до полного отделения от обогревателя. Запрещается эксплуатация, хранение и снятие баллона ря- дом с легко воспламеняющимися предметами и возможны- ми источниками возгорания. Замену газового баллона сле- дует производить в хорошо вентилируемом пространстве, предпочтительно на открытом воздухе, вдали от источни- ков возгорания, например, открытого огня, контрольных горслок, электрокаминов, а также вдали от людей.
• НЕОБХОДИМО ОТСОЕДИНИТЬ баллоны с пропаном (G31) или бутан-пропановой смесью (G30+G31) ОТ ОБОГРЕ- ВАТЕЛЯ, КОГДА ОН НЕ ИСПОЛЬЗУЕТСЯ! Убедитесь в целостности пломб, прежде чем подсоединить к прибору новый газовый баллон.

УХОД ЗА ПРИБОРОМ:

МЕРЫ ПРЕДОСТОРОЖНОСТИ, НЕОБХОДИМЫЕ В СЛУЧАЕ, КОГДА ПРИБОР НЕ ИСПОЛЬЗУЕТСЯ В ТЕЧЕНИЕ ДОЛГО ВРЕМЕНИ: Пламя контрольной горелки Индикатор сниже- ния уровня кисло- рода Рисунок 6 При использова- шии обогревателя убедитесь, что рядом с ним нет легко восиламеняющихся материалов, бензина и других горючих жидкостей и газов. Когда обогреватель не используется, храните его в пакете с застежкой- молнией или в месте, недоступном для про- нижновения пыли. Не допускайте загрязнения и засорения вентиляционных каналов (отверстия в верхней и нижней части обогревате- ли). Во время использования периодически осматривайте горелки (в том числе контрольную). Пламя контрольной горелки должно быть синего цвета (не желтого) и выхо- дить за пределы термопары. Пламя должно окружать термопару чуть ниже кончика. См. рисунок 6. В месте соприкосповения пламени контрольной и осов- пой горелки могут появляться желтоватые языки. Горелка должна нагреться до ярко-оранжевого цвета (внешний контур горелки может приобретать синеватый цвет, а на керамической плитке может быть заметно красно-оран- жевое свечение) без появления сколько-нибудь заметных языков пламени. Появление на керамической поверхно-сти голубых языков пламени свидетельствует о накошив-шихся внутри корпуса и горелки прибора цыли, волокон и паутины. Желтый цвет контрольной горелки, а также появление на ней пламени, может указывать на необхо- димость проведения чистки прибора. Следующие шаги помогут вам произвести тщательный осмотр корпуса и блока основной горелки. Время от времени необходимо проверять сошло и диффу- зор горелки, чтобы убедиться, что в них не поселились на- секомые и не появилась паутина. Засорение труб может привести к пожару.

1. Осуществляя уход за прибором, дождитесь, пока он полностью остынет.
2. Отсоедините баллон от обогревателя или отключите (OFF) подачу газа на клапане удаленной газовой емко- сти, и отсоедините шланг от обогревателя.
3. Выкрутите (4) четыре шурупа, удерживающих на месте заднюю крышку обогревателя. Пламя контрольной Индикатор с
4. Поверните крышку наружу снизу. Разомкните 2 верхних зажима. Отложите крышку в сторону.
5. Выкрутите (4) шурупа, удерживающих на месте горел- ку, и отсоедините тошливоцровод от горелочного блока. Снимите горелочный блок с задней панели корпуса.
6. Убедитесь, что во внутренней части корпуса не скапли- вается пыль, волокпа или паутина. В случае необходимо- мости произведите чистку внутренней части ко воздухом. Во время очистки старайтесь и
7. Произведите осмотр и чистку сопла основной горелки (оно находится в специальной вставке для крешления сопла). Вставка крещится к диффузору

Плама контрольной горелки Индикатор снижения уровня кислорода Индикатор снижения уровня кислорода, блок контрольной горелки

горелочного блока (2) двумя шурупами.

1. Произведите осмотр и чистку контрольной горелки (закрепленной на кронштейне) с помощью пылесоса или сжатого воздуха через отверстия в контрольной горелке, обозначенные стрелками на рисунке 6. ВНИМАНИЕ: Производя чистку контрольшого механизм- ма, не пользуйтесь иголками, проволокой или другими предметами цилиндрической формы, чтобы не повредить градуированное сопло, регулирующее подачу газа.

2. Направьте поток сжатого воздуха (давление не должно превышать 2,1 кг на см²) на керамическую поверхность и сопло горелки для удаления пыли, воло- кон и паутины.

3. Закрешите вставку для крепления сошла основной горелки на горелочный блок.

4. Установите горелочный блок внутрь корпуса обогрева- теля.
5. Установите топливопровод и убедитесь, что нет утечки.
6. Закрепите заднюю крышку обогревателя.

ИНФОРМАЦИЯ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ:

Искровой электрод не выдает искру. ПРОВЕРЬТЕ

• Брак искрового электрода – замените индикатор снижения уровня кислорода.
• Провод воспламенителя не подключен к искровому электроду – подключите.
• Провод воспламенителя поврежден – замените.
• Брак пьезовоспламенителя – замените блок газового клапана

Искровой электрод выдает искру, но контрольная горелка не зажигается. ПРОВЕРЬТЕ

• Газ не подается к обогревателю – установите одноразовый баллон или подсоедините шланг к клапану удаленной газовой емкости.
• Положение РИЛОТ (КОНТРОЛЬ) не выставлено соответствующим образом – поверните ручку контроля подачи газа до положения РИЛОТ (КОНТРОЛЬ) и нажмите.
• Грязь или паутина в направляющей трубке – прочистите направляющую трубку (см. раздел УХОД ЗА ПРИБОРОМ).

Контрольная горелка гаснет при отпуске кнопки. ПРОВЕРЬТЕ

• Ручка настройка в положении РИЛОТ (КОНТРОЛЬ) не нажата до конца или не удерживается достаточно долго для полного продува канала.
• Пламя контрольной горелки не доходит до термопары – прочистите контрольную горелку (см. раздел УХОД).
• Брак блока контрольной горелки – замените.
• Провода ртутного выключателя рассоединены – подсоедините.

Основная горелка не зажигается. ПРОВЕРЬТЕ

- Основная горелка засорена – прочистите горелку (см. раздел УХОД ЗА ПРИБОРОМ).

Обогреватель отключается при нормальной работе. ПРОВЕРЬТЕ

• Контрольная горелка засорена – прочистите горелку (см. раздел УХОД ЗА ПРИБОРОМ).
• Обеспечьте отверстие для притока свежего воздуха плю- щадью не менее 15,24 см² (например, 7,62 см x 7,62 см).
  • В результате толчка или удара сработал предохрани- тель – Повторно зажгите обогреватель
• Повреждение регулятора – Замените регулятор.
• Внутреннее загрязнение – Замените клапан настройки и регулятор.
• Свяжитесь с технической службой для получения до- полнительной информации.

DeWALT • Переносной обогреватель на пропане • № модели DXH8BX

DXH8BX

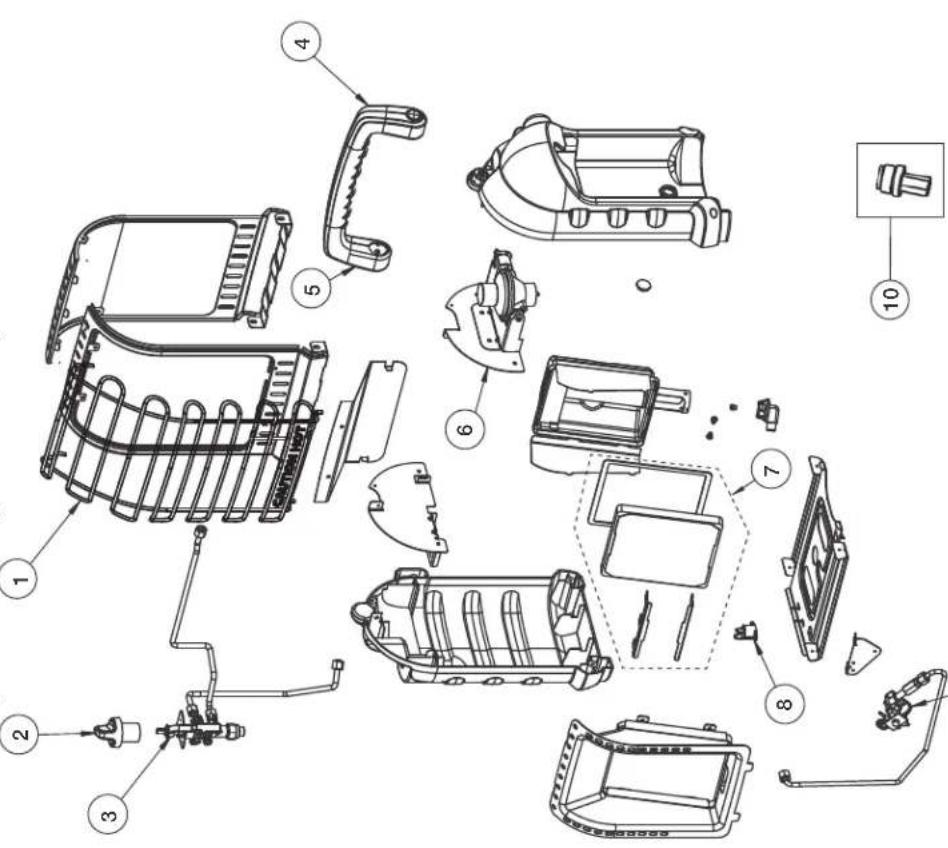

ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ:

ПРОДАЖЕ КОМПАНИЕЙ MR. HEATER (продаются

ДЕТАЛИ	ОПИСАНИЕ
32008	Блок шлангового соединения для иронана 1,52 м (шарнир 1”-20 Male 'Throwaway Cyl. 'Ihd. X P.O.L. с рукоиткой) (рекомендован для использования с топливным фильтром).
F273699	Топливный фильтр (подлежит ежегодной замене)

РУССКИН

No	ОПИСАНИЕ ДЕТАЛИ
1	Охрана	32075
2	Регулятор клашанного блока	32076
3	Valve, Assy, Control	32054
4	Ручка пластиковая, черный цвет (запия часть)	32074
5	Ручка пластиковая, черный цвет (передняя часть)	32072
6	Блок регулятора с опорой	75198
7	Набор для замены панели	33088
8	Предохранитель	73403
9	Индикатор снижения уровня кислорода, блок контрольной горелки	73396
10	Бутаповый переходник	15159

DEWALT®

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ПЕРЕНОСНОЙ ГАЗОВЫЙ ОБОГРЕВАТЕЛЬ НА ПРОПАНЕ (G31) ИЛИ БУТАН-ПРОПАНОВОЙ СМЕСИ (G30 + G31) ДЛЯ ИСПОЛЬЗОВАНИЯ В РЕКРЕАЦИОННЫХ И КОММЕРЧЕСКИХ ЦЕЛЯХ, А ТАКЖЕ В ПОМЕЩЕНИИ В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ DXH8BX

Этот продукт покрывается одним или несколькими патентами / заявленными патентами. Посетите http://www.enercogroupinc.com/patents для получения дополнительной информации.

ВНИМАНИЕ:

ПРИОБРЕТАЙТЕ ЗАПАСНЫЕ ЧАСТИ ТОЛЬКО У ПРОИЗВОДИТЕЛЯ. ИСПОЛЬЗОВАНИЕ ДРУТИХ ДЕТАЛЕЙ МОЖЕТ ПРИВЕСТИ К ТЕЛЕСНЫМ ПОВРЕЖДЕНИЯМ И ГИБЕЛИ ЛЮДЕЙ. ПОЛУЧЕННЫЕ ОТ ПРОИЗВОДИТЕЛЯ ЗАПАСНЫЕ ЧАСТИ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ТЕХНИЧЕСКИМ ПЕРСОНАЛОМ.

ИНФОРМАЦИЯ ПО ЗАКАЗУ ЗАПАСНЫХ ЧАСТЕЙ:

ЗАКУПКА: Зашасные части можно приобрести на сайте www.mrheater.com, а также у местных представителей компании.

FOR INFORMATION REGARDING SERVICE:

Please call [phone]

www.tallmac.ee/est

В процессе переговоров укажите номер модели, дату покупки и точное описание возникшей проблемы.

ОГРАНИЧЕННАЯ ГАРАНТИЯ

Компания DeWalt® гарантирует отсутствие дефектов используемые материалов и производственного брака в отношении всех выпускаемых ею обогревателей и защасных частей. В случае обнаружения дефектов в течение два года компания DeWalt® обязуется исправить или заменить прибор при условии, что он будет возвращен продавцу вместе с доказательством совершения покупки в течение гарантийного периода.
