BRUKSANVISNING DXH8BX DEWALT

WARNING: Om du inte följer informationen i den här användarhandboken exakt kan en brand eller explosion uppstå vilket orsakar skada på egendom, personskada eller död.

• Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av den här eller andra anordningar.
• En propanflaska (G31) eller flaska med butan-/propanblandning (G30+G31) som inte används får inte förvaras i närheten av den här eller andra anordningar
• VAD GÖR JAG OM JAG KÄNNER LUFTEN AV GAS
  o Försök inte att tända anordningen
  o Släck alla öppna lågor.
  o Stäng av gasen till anordningen.
  Underhåll får enbart utföras av kvalificerade underhållsfirmor.

Det här är en oventilerad och gaseldad bärbar gasvärmare. Den använder luft (syre) från området där den används. Lämplig förbrännings- och ventilationsluft måste finnas tillgänglig. Se sida 3.

VIKTIGT: Läs igenom instruktionerna noggrant och bekanta dig med anordningen innan du ansluter den till gasflaskan. Behåll instruktionerna för referens.

⚠️ WARNING:

Varje gång en tank ansluts till enheten måste anslutningen kontrolleras för eventuellt läckage på ett eller flera sätt: Använd tvålvatten på anslutningen, leta efter bubblor, lyssna efter utströmmande gas, känn om enheten är extremt kall eller om det luktar som ruttna ägg. Om din anordning har ett läckage (lukten av gas), ta den genast utomhus till ett välventilerat område, fritt från lågor, så att läckaget kan detekteras och stoppas. Kontrollera eventuellt läckage på anordningen utomhus. Detektera inte läckage med en flamma, använd tvålvatten. Det kan vara farligt om ändringar görs på värmaren eller dess kontroller. Modifiera INTE anordningen.

WARNING: Den här anordningen får enbart användas med ångtryckspropan 100 % (G31) och propan-/butanblandning 70/30 (G30+G31). Det kan vara farligt att försöka använda andra typer av gasflaskor.

Allmänna säkerhetsföreskrifter 3

Allmän information 3

Varning för att lukten försvagas 4

Används med engångspropanflaska 5

Underhåll 6

Felsökning 6

Artikellista 7

Orderinformation om delarna 8

Serviceinformation 8

⚠️ WARNING:

Tidiga tecken på kolmonoxidförgiftning påminner om influensa, med huvudverk, yrsel och/eller illamäende. Om du upplever dessa symtom kan det vara så att värmaren inte fungerar korrekt. Se genast till att få tillgång till frisk luft! Se till att värmaren undersöks.

⚠️ WARNING:

⚠️ VÄRNING: Om fritidsutrymmet eller det kommersiella utrymmet saknar ett fönster eller en takventil kan du INTE ANVÄNDA DEN HÄR VÄRMAREN INOMHUS. Använd enbart på ett välventilerat område.

Varning:

• Vissa mattor eller linoleumytor kan missfärgas om värmaren placeras direkt på golvbeläggningarna.
• Värmaren kan komma att stängas av när den används 2133 meter över havsnivå. (Läs igenom ALLMÄN INFORMATION).

SPECIFICATIONER

MODELLNUMMER....DXH8BX

GASTYP.....Propangas (G31) såsom Coleman och 70/30 butan-/ propangas (G30+G31) blandningar såsom Primus Power Gas

INSPÄNNING BTU/HR 4 000(1,17 KW) / 8 000(2,4 KW)

AVSTÅND TILL BRÄNNBARA FÖREMÅL

TOPP....30"/76.2 cm
FRAMSIDA 24"/60.96 cm
SIDOR....6"/15.24 cm
BAKSIDA 0"

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

DET HÄR ÄR EN VÄRMARE. ANVÄND INTE DEN HÄR ANORDNINGEN FÖRRÄN DU HAR INSTALLERAT DET FRÄMRE SKYDDSGALLRET. FÖRSÖK INTE ATT VÄRMA UPP ELLER LAGA MAT PÅ DEN HÄR VÄRMAREN.

- Använd inte tillbehör som inte har godkänts. Modifiera INTE anordningen.

- P.g.a. höga temperaturer måste anordningen placeras undan från trafik och brännbart material. (Se SPECIFICATIONER)

- WARNING: Tillgängliga delar kan bli väldigt heta. Håll barn borta från anordningen Barn och vuxna bör informeras om farorna med höga yttemperaturer och bör hålla sig undan för att undvika brännskador eller antändning av kläderna.

- Unga bam bör övervakas noggrant när de befinner sig i närheten av anordningen.

- Placera inte kläder eller brännbart material på, eller i närheten av, anordningen.

- Använd inte värmaren i fordon som rör på sig såsom husbilar och husvagnar. Använd inte i höghuslägenheter, källare, toaletter eller sovrum.

- Den här värmaren kan också användas i fritidsutrymmen eller kommersiella utrymmen som har tak eller takventil. Den kan även användas utomhus.

- Den här värmaren behöver en välventilerad plats som är minst 9 kvadrattum (22,86 cm ^2 (exempel 3"/7.62 cm x 3"/7.62 cm öppning) för lämplig ventilation i enlighet med gällande lagar om tillgång till förbränningsluft. Använd inte andra bränsleförbränningsanordningar inomhus.

- GASTRYCKET PÅ VÄRMAREN ÅR REGLERAT OCH SATT PÅ 11" W.C.(27.4 millibar). REGLERA ELLER REDUCERA INTE SYSTEMTRYCKET PÅ PROPANFLASKAN (G31) ELLER FLASKAN FÖR BUTAN-/PROPANBLANDNING (G30+G31) FÖR VÄRMAREN!

- VÄRMARENS REGULATOR MÅSTE ALLTID VARA PÅ PLATS UNDER DRIFT.

- Om skyddsgallret avlägsnas för underhåll måste det ersättas innan värmaren används.

- Anordningen måste inspekteras innan varje användning. Regelbunden rengöring kan behövas. Anordningens kontrollutrymmen, brännare och passage för cirkulationsluft måste hållas rena, se UNDERHÅLL.

- ANVÄND INTE den här värmaren om någon del har varit under vatten. Ring omedelbart en kvalificerad servicetekniker för att inspektera värmaren och ersätt de delar av kontroilsystemet och gaskontrollema som har varit under vatten.

- När anordningen används utan tillräcklig förbränningsoch ventilationsluft kan värmaren ge ut stora mängder av KOLMONOXID, en giftig gas utan lukt.

- Vissa personer - gravida kvinnor, personer med hjärt - eller lungsjukdomar, anemi, personer som är alkoholpåverkade, personer som befinner sig på hög höjd - påverkas mer av kolmonoxid än andra.

- När värmaren placeras på marken måste du se till att marken är jämn och alla föremål bör åtminstone befinna sig 24 tum (60.96 cm) från värmarens framsida, FLYTTA INTE ANORDNINGEN NÄR DEN ANVÄNDS, STÖTAR KAN AKTIVERA "TIP-OVER"- SÄKERHETSENHETEN, LÄMNA INTE VÄRMAREN OBEMANNAD ELLER I NÄRHETEN AV BARN SOM KAN FÅ VÄRMAREN ATT TIPPA ÖVER. ANVÄND ALDRIG VÄRMAREN NÄR DU SOVER!

ALLMÄN INFORMATION:

- Den här värmaren kan användas inomhus, i mindre fritidsutrymmen som kan möjliggöra förbränningsluft och ventilation, såsom tält, kabiner, fiskestugar och slutna verandor. Den kan användas inomhus för nöduppvärmning om den är ansluten till en 465 grams engångspropanflaska (G31) ELLER 450 grams flaska med butan-/propanblandning (G30+G31), och kan användas inomhus i kommersiella utrymmen som möjliggör förbränningsluft och ventilation, såsom konstruktionsvagnar eller tillfälliga arbetsplatser. Obs: Värmaren kan användas utomhus men kan komma att stängas av olägligt p.g.a. särskilda vindtillständ.

- När värmaren är kall eller i rumstemperatur tar det några minuter för brännarens platta att bli ljusorange. Detta är vanligt och värmaren fungerar som den ska. Om brännarens platta är flammande bör du stänga av värmaren och ringa en kvalificerad servicetekniker.

- När enheten är tänd bör det finnas en kvarts tum (1/4"- .635 cm) utrymme runt kaklet som inte kommer att bli ljusorange. Detta är normalt.

- När du använder värmaren för första gången kan den översta delen av reflektorn missfärgas. Detta är vanligt och du behöver inte oroa dig.

- När du använder värmaren 2133 m över havsnivå kommer enheten eventuellt inte att brinna lika ljust som på lägre höjder. Detta är normalt. På högre höjder stångs värmaren eventuellt av. Om detta inträffar bör du förse den med frisk luft och vänta i 5 minuter innan du tänder den igen. P.g.a. lokala atmosfäniska villkor kommer värmaren eventuellt inte att tändas igen.

- Driftstiden varierar beroende på värmarens inställningar och storleken på tillförselflaskan.

- Upp till 3 till 6 timmar med en 465 grams propanflaska (G31) eller 3 till 6 timmar med en 450 grams 70/30 flaska med butan-/ propanblandning (G30+G31). Upp till 48 till 110 timmar med en 5-kilosflaska (baserade på "HI"- och "LO"- inställningar). P.g.a. propangasens (G31) egenskaper kan körtiden ibland reduceras kraftigt när den används oavbrutet i temperaturer under 20^ (-7° Celsius).

- Den här värmaren är utrustad med en säkerhetsbrytare mot att tippa över. Olägliga avstängningar kan inträffa om enheten stöts till eller flyttas. Tänd värmaren igen om detta inträffar.

- P.g.a. de mindre tankarnas naturliga drift kan tanken kondenseras och droppa ned på ytan under värmaren. Ibland kan denna kondensering frysa p.g.a. den extrema kylan som orsakas när propagasen (G31) avdunstar. Detta är vanligt och du behöver inte oroa dig.

WARNING

Kvävningsfara

- Använd inte på oventilerade områden.

- Förbrännings- och ventilationsluften får inte blockeras.

- Tillräckligt med ventilationsluft måste förses för att tillfredsställa behoven för värmarens förbränningsluft.

- Se manualens specifikationsavsnitt, värmarens typskylt eller kontakta fabriken för att ta reda på vilka kraven är för värmarens ventilationskrav för förbränningsluft.

- Avsaknad av tillräcklig ventilationsluft leder till olämplig förbränning.

- Olämplig förbränning kan leda till kolmonoxidförgiftning som leder till allvarlig skada eller död. Symptom för kolmonoxidförgiftning kan vara huvudverk, yrsel och andningssvårigheter

GASBRÄNSLELUKT

Propangas (G31) och gas från butan-/propanblandning (G30+G31) har konstgjorda lukter för att upptäcka gasbränsleläckage. Om läckage uppstår bör du kunna känna lukten av gasbränslet. Eftersom propan (G31) väger mer än luft bör du känna doften av gas nedåt mot golvet. GASLUKTEN ÄR DIN SIGNAL FÖR ATT AGERA OMEDELBARTI

- Vidta inte några åtgårder som kan antända gasbrånslet. Använd inte några elektriska brytare. Dra inte ut eiltilförsel eller skarvsladdar. Tänd inte några tändstickor eller andra antändningskällor. Använd inte din telefon.

- Fä omedelbart ut alla ur byggnaden och området.

- Stäng alla ventiler för bränsletillförsel till alla gastankar eller propangasflaskor (G31), eller huvudventilen för bränsletillförseln som är placerad på mätaren om du använder naturgas.

- Propangas (G31) är tyngre är luft och kan slå sig ner på lägre ytor. Om du misstänker ett propanläckage, håll borta från alla lägre ytor.

- Använd din grannes telefon och ring din gasbränsleleverantör och brandkären. Gå inte in i byggnaden eller området igen.

- Håll dig borta från byggnaden och området tills det anses säkert av brandmännen och din gasbrånsleleverantör.

- TILL SIST, låt servicepersonal för gasbrånslet och brandmännen leta efter utströmmande gas. Se till att de luftar ut byggnaden och området innan du återvänder. Korrekt utbildad servicepersonal måste reparera eventuella läckage, leta efter andra läckage och sedan starta om anordningen.

VARNING FÖR ATT LUKTEN KAN FÖRSVAGAS LUKTEN FÖRSVAGAS - INGEN LUKT UPPTÄCKS

• Vissa personer saknar ett bra luktsinne. Vissa personer känner inte lukten av konstgjorda kemikalier som har lagts till propagasen (G31). Du måste veta om du kan känna lukten av dessa bränsiegaser.
• Lär dig att känna igen lukten av propangas (G31). Lokala handlare av propangas (G31) kommer gladeligen att förse dig med en skrapa-och-lukta-broschyr. Använd den för att bekanta dig med bränslegasens lukt.
• Rökning kan försämra ditt luktsinne. Om du spenderar tid runt en viss lukt kan detta påverka din känslighet för en särskild lukt. Lukter som finns närvarande i byggnader för djur kan dölja gaslukten.
• Luktämnet i propangas (G31) saknar färg och intensiteten av dess lukt kan avta under vissa omständigheter.
• Om det är ett underjordsläckage kan gasens rörelse genom jorden filtrera luktämnet.
• Propangasens (G31) lukt kan skilja sig i intensitet på olika nivåer. Eftersom propangas (G31) väger mer än luft kan det finnas starkare lukter på lägre nivåer.
• Var alltid extra uppmärksam över minsta gaslukt. Om du fortsätter att upptäcka gaslukter, oavsett hur stark, behandla den som ett alivarligt läckage. Agera omedelbart såsom förklaras ovan.

VIKTIGT - VÄRDEFULLA PUNKTER ATT KOMMA IHÅG!

• Propangas (G31) eller butan-/propanblandning (G30+G31) har en utmärkande lukt. Lär dig att uppmärksamma dessa lukter. (Se avsnitten Gasbränslelukt och Lukten försvagas, ovan)
• Även om du inte är utbildad att underhålla och reparera värmaren bör du ALLTID uppmärksamma lukten från propangas (G31) och naturgas.
• Om du inte är utbildad att reparera och underhålla propangas (G31) eller butan-/propanblandning (G30+G31) bör du inte försöka att starta värmaren, underhålla, reparera eller göra några ändringar på värmaren, på gasbränslesystem med propan (G31) eller butan-/propanblandning (G30+G31).
• Att göra återkommande lukttest runt värmaren eller värmarens fogar; d.v.s. slang, anslutningar etc., är alltid väldigt bra säkerhetspraxis. KONTAKTA OMEDELBART DIN LEVERANTÖR AV GASBRÄNSLE om du känner minsta lukt av gas. VÄNTA INTE!

TÄNDNING / BRUKSANVISNINGAR FÖR ANVÄNDNING MED EN 465 grams ENGÅNGS- PROPANFLASKA (G31) ELLER EN 450 grams 70/30 FLASKA MED BUTAN/ PROPANBLANDNING (G30+G31):

WARNING: Kontrollera alltid att det inte finns damm, smuts och avlagringar på värmarens propanflaska och anslutningar för propan/ butan innan du sätter fast propanflaskan. Använd inte om toppen av flaskan är skadad, punkterad eller försämrad. SÄTT ALLTID FAST ELLER FRIGÖR FLASKAN UTMHUS UNDAN FRÅN LÅGOR, ANDRA ANTÄNDNINGSKÄLLOR OCH ENBART NÄR VÄRMAREN ÄR KALL NOG ATT VIDRÖRA, RÖK ALDRIG NÄR DU SÄTTER FAST ELLER FRIGÖR PROPANFLASKAN ELLER VID FJÄRRANSLUTNINGAR.

• Använd 16.4 oz. (1 lb./465 g) engångspropanflaskor som paras thop med nr 600 ventilanslutningar eller butan-/ propanblandningar (70/30) (G30+G31) som är gångade med 7/16- 28 ENEF-2B.
• Kontrollera att tätningarna (mellan anordningen och gasflaskan) är på plats och gott skick innan du ansluter gasflaskan. Figur 4. Använd inte en anordning som har skadade eller slitna tätningar. Använd inte en anordning med läckage, som är skadad eller som inte fungerar ordentligt.
• Se till att reglagevredet är i "OFF"-läge: Oe figur 1
• Användning med propan: Snuma regulatorn utåt för att göra det lättare att installera tanken. Skruva 465 grams engångspropanifaskan medsols (från bottlen) på den bäbara värmaren tills den sitter åt; se figur 2. ANVÄND INTE gångat tätningsmaterial på den här anslutningen.
• Användning med butan-/propanblandning (G30+G31): Skruva mässingsadaptern medsols på den bärbara värmeregulatom (från botten) tills den sitter åt. Se figur 4. Använd inte gångat tätningsmaterial på den här anslutningen. Skruva flaskan för butan-/propanblandningen (G30+G31) på adaptern (medsols) och så fort axeln på adaptern börjar vridas är flaskan ansluten. Montera sedan flaskan på stället.
• Kontrollera om det finns läckage på adapter- och flaskanslutningarna med tvålvatten, på den gångade anslutningen under det välvda plastskyddet där flaskan skruvas på regulatom. SE VARNING! PÅ DET VÄLVDA PLASTSKYDDET
• Vrid reglagevredet motsols till "PILOT"-läget och håll nedtryckt för att starta; se figur 1 och figur 3.
• Om värmaren inte startar; håll nedtryckt i ungefär 30 sekunder; släpp och håll ner igen. Upprepa tills piloten tänds.
• När pilotlågan tänds, håll ner i 30-60 sekunder och släpp sedan vredet. Vredet bör återgå till fullt utsträckt läge; för att använda värmaren, tryck ner vredet lätt och sväng försiktigt för att låsa i "HI" -läget att tända brännarens platta.

Figur 1: Regisgevrede

Figur 2: Sätt fast

bränsletapkan

Figur 3: "Butanadapter"

Figur 4: "Butanadepler"

Lämna på "HI"-läget åls brännarens platta är ljusorange. Figur 5 OBS! Uppflamningar är vanliga när anordningen tänds för första gången. Häll ditt ansikte och brännbara föremäl borta från anordningen.
- Efter att brännarens plattan har blivit ljusorange, justera värmen genom att vrida reglagevredet till önskat läge ("LO" eller "HI" -tällning) Figur 1.

⚠ Varning: ANVÄND INTE VÄRMAREN OM INTE

REGLAGEVREDET ÄR LÄST I "HI" 🔊LO" EÄLER "PILOT" ✪ LÄGE. LÄT ALDRIG VREDET VARA MELLAN LÄSTA LÄGEN. DETTA KAN RESULTERA I DÅLIG FÖRBRÄNNING OCH HÖGA KOLMONOXIDNIVÄER

• För att stänga av värmaren, tryck ner reglagevredet lätt och vrid det medsols till "OFF" Get.
• WARNING: Tillgängliga delar kan bli väldigt heta. Skyddet på den här anordningen motverkar risk för brand eller skada och inga delar bör avlägsnas permanent. NOTERA ATT DET INTE ÄR ETT FULLSTÄNDIGT SKYDD FÖR BARN ELLER HANDIKAPPADE. Kyl ned ordentligt innan förvaring.
• Vrid vredet till "OFF" läge. Kontrollera att brännama har släckts innan du kopplar ifrån gasflaskan.
• AVLÄGSNING AV PROPANFLASKAN (G31): Avlägsna flaskan från stället och vrid den motsols tills den har skruvats av holt från värmaren.
• AVLÄGSNING AV FLASKA MED BUTAN-/PROPANBLANDNING (G30+G31): Avlägsna flaskan från stället och vrid den motsols tills den har skruvats av helt från adaptem.
• När flaskan har avlägsnats kan butanadaptem skruvas loss motsols tills den har skruvats loss helt från värmaren.
• Använd, förvara eller avlägsna inte flaskan i närheten av

brännbara föremål eller antändningskällor. Byt enbart ut flaskoma på en väventilerad plats, helst utomhus, undan från antändningskällor såsom öppen eld, piloter, elektriska eldar och andra människor.

- Propangasflaskor (G31) eller flaskor med butan-/propanblandning (G30+G31) MÄSTE KOPPLAS IFRÅN VÄRMAREN NÅR DEN INTE ANVÄNDS! Se till att du kontrollerar tätningama innan du ansluter en ny gasflaska till anordningen.

UNDERHÅLL:

DU MÄSTE VARA FÖRSIKTIG OM ANORDNINGEN INTE HAR ANVÄNTS UNDER EN PERIOD: Se alltid till att det inte finns brännbart material, bensin eller andra brännbara ångor och vätskor i närheten av värmaren. Förvara värmaren, när den har kylts ned, i en väska med blixtlås eller andra förseglade dammfria platser mellan användningarna. Håll alltid ventilationsområdena (slitsarna på värmarens över- och underdel) rengjorda. Inspektera tändlägan och brännaren regelbundet vid användning. Pilotlägan bör vara blå (inte gul) och kommer att sträcka sig bortom termoomkopplaren. Lågan kommer att omringa termoomkopplaren precis under munstycket, se figur 6. En lätt gul låga kan uppstå när tändlägan och lågan från huvudbrännaren möts. Brännaren bör vara ljusorange (lätt blå färg runt gränsen och rödorange imma som syns på keramikplattan är acceptabelt) och utan en märkbar låga. En blå låga som kommer ut från toppen på keramikplattan förklarar att damm, ludd eller spindelnät har ackumulerats på insidan av höljet och huvudbrännaren. Om piloten är gul eller om brännaren har en märkbar låga behöver den rengöras. Så här inspekterar du höljet och huvudbrännaren. Det är nödvändigt att undersöka brännarens mynning och venturibrännaren regelbundet för att se till att det inte finns några insektsbon eller spindelnät som kan ha ackumulerats under tid. Om ett rör är tilltäppt kan detta leda till en brand.

1. Kyl ned värmaren helt innan du utför något underhållsarbete.
2. Avlägsna patronen från värmaren eller stäng AV gastillförsein vid fjärrflaskans ventil och koppla ifrån slangen från värmaren.
3. Avlägsna de (4) fyra skruvarna som säkerställer baksidans skydd till värmaren.
4. Sväng skyddet utåt från botten. Frigör från de 2 övre klämmoma. Lägg åt sidan.
5. Avlägsna brännarens (4) fyra lässkruvar och bränslelinje. Avlägsna brännaren från höljets baksida.
6. Se till att det inte finns damm, ludd eller spindelnät på insidan av höljet. Rengör, vid behov, insidan av höljet med en dammsugare eller med tryckluft. Skada inte några delar av höljet under rengöringen.
7. Undersök och rengör huvudbrännarens mynning (gängad på mynningshållaren). Mynninghållaren sitter fast på brännarens venturi med (2) två skruvar.
8. Undersök och rengör piloten (monterad på

Pilotlåga Sensor för syrebrist (ODS) Figur 6: ODS, PILOT, Enhet

hållaren) med en dammsugare eller lufttryck genom pilotens hål som visas av pilarna i figur 6. VARNING: Använd aldrig nålar, trådar eller liknande cylindriska föremål för att rengöra piloten och undvik att skada den kalibrerade mynningen som kontrollerar gasflödot.

1. Använd tryckluft (max 30 psi) på brännarens keramikplattor och venturirör för att avlägsna damm, ludd eller spindelnät.

2. Återmontera huvudbrännarens mynningshållare på brännaren.

3. Ominstallera brännaren på värmarens hölje
4. Ominstallera bränslelinjen och kontrollera om det finns läckage.
5. Installera värmarens baksida.

• Gnistelektroden är trasig – ersätt ODS (sensor för syrebrist).
• Tändkabeln är eventuellt inte fastsatt på gnistelektroden, jordledaren är eventuellt inte fastsatt på ramen - sätt fast.
  • Tändkabeln är skadad – ersätt.
• Piezotändaren är felaktig- ersätt gasventilen.

Om gnistelektroden skapar en låga men piloten inte tänds. KONTROLLERA

• Ingen gas till värmaren – installera engångsflaskan eller anslut slangen och sätt på ventilen på fjärrflaskan.
• "PILOT"-läget är inte korrekt justerat – sätt reglagevredet för gas i "PILOT"-läget och tryck ner.

- Piloten blockeras av spindelnät eller smuts – rengör piloten, se UNDERHÅLL

Om pilotlågan inte förblir tänd när vredet frisläpps. KONTROLLERA

• Kontrollera att vredet i "PILOT"-läget inte hålls helt nedtryckt eller hålls ned så länge att luften rensas ut från ledningama.
• Pilotlågan omringar inte termoomkopplaren – rengör pilot, se UNDERHÅLL
• Pilotenheten är felaktig – ersätt.

- Munstyckets brytarkablar är fränkopplade – anslut.

Om huvudbrännaren inte tänds. KONTROLLERA

- Huvudbrännarens mynning är blockerad – rengör brännaren, se UNDERHÅLL

- Om värmaren fortsätter att stängas "AV" under vanlig drift. KONTROLLERA

• Piloten är blockerad – rengör pilot, se UNDERHÅLL.
• Se till att det finns en öppning för frisk luft som minst är 9 kvadrattum (15,24
  kvadratcentimeter), (exempel 3" (7,62 cm) x 3"(7,62 cm) öppning).
• "Tip over"-brytaren är aktiverad från att stöta värmaren. Tänd igen
• Regulatorn är felaktig- ersätt regulatorn.
• Intern förorening- ersätt reglerventilen och regulatorom.
• Ring tekniskt stöd för mer information.

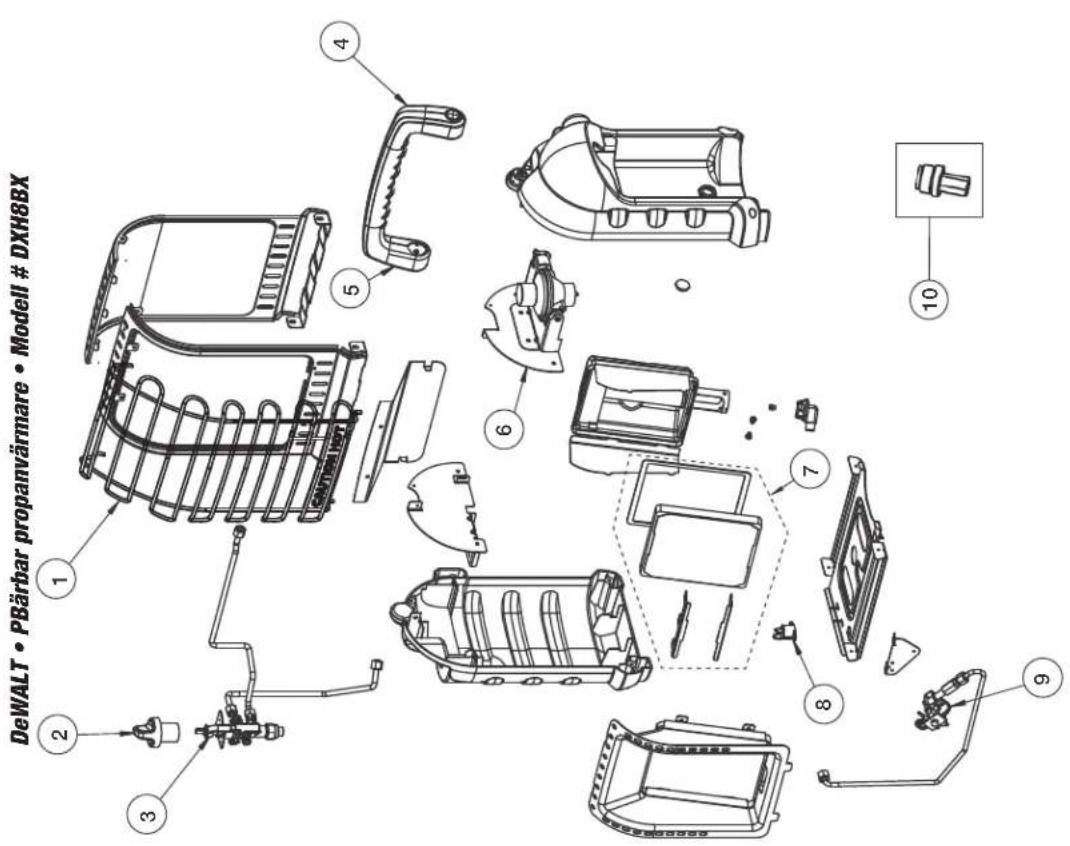

DeWALT • PBärbar propanvärmare • Modell # DXH8BX 1 2 3 4 5 6 7 8 9 10

DXH8BX RLISTA ÖVER RESERVDELAR: GODKÄNDA MR. HEATER-TILLBEHÖR

(säljs separat)
FÖREMÅL#	BESKRIVNING
32008	5 ft. (1,52 m) PROPANSLANG (svivel 1"-20 M engångscylinder. Thd. X P.O.L. m/handhjul) (Rekommenderas att användas med bränslefilter.)
F273699	Bränslefilter (byt ut årligen)

Nr.	BESKRIVNING Art#
1	Vakt 32075
2	Vrede, Ventil, Säkerhet	32076
3	Ventil, Enhet, Reglage	32054
4	Handtag, Baksida, Plast, svart 32074
5	Handtag, Framsida, Plast, svart	32072
6	Enhet, Regulator med stöd	75198
7	Køkel, Ersättningskit 33088
8	Slrömbrytare, "Tipover" 73403
9	QDS, Pilot, Enhet 73396
10	Butanadapter 15159

DEWALT®

BRUKSANVISNINGAR OCH ÄGARMANUAL

BÄRBAR VÄRMARE FÖR PROPANGAS (G31)/BUTAN-/PROPANBLANDNING (G30 + G31) FÖR FRITIDSANVÄNDNING, KOMMERSIELL ANVÄNDNING OCH NÖDANVÄNDNING INOMHUS DXH8BX

Den här produkten omfattas av ett eller flera väntande patent. Gå till http://www.enercogroupinc.com/patents för mer information

▲ Warning

ANVÄND ENBART TILLVERKARENS RESERVDELAR. ANVÄNDNING AV ANDRA DELAR KAN ORSAKA SKADA ELLER DÖD. RESERVDELAR ÄR ENBART TILLGÄNGLIGA DIREKT FRÅN FABRIKEN OCH MÅSTE INSTALLERAS AV KVALIFICERAD UNDERHÅLLSFIRMA.

ORDERINFORMATION OM DELARNA:

INKÖP: Tillbehör kan köpas direkt från fabriken och av lokala handlare

FÖR INFORMATION OM UNDERHÅLL, BESÖK:

www.dewalt.se

[e-mail]

Ange modellnummer, datum för inköp och problembeskrivning i all kommunikation.

BEGRÄNSAD GARANTI

DeWalt® garanterar värmare och tillbehör för materiella fel och utförandedefekter under en 2-års period från inköpsdatumet.

DeWalt® kommer att reparera eller ersätta den här produkten gratis om den bevisligen är felaktig, inom en 2-års period, och returneras till återförsäljaren med inköpsbevis inom garantiperioden.
