Тип изделия	Циркулярная пила
Модель	DWE249
Бренд	DeWalt
Источник питания	Сетевое питание, 120 В, 15 А
Скорость двигателя	5000 об/мин (без нагрузки)
Диаметр диска	7-1/4 дюйма (184 мм)
Размер посадочного отверстия	5/8 дюйма (16 мм)
Глубина реза под 90°	2-1/2 дюйма (63,5 мм)
Глубина реза под 45°	1-7/8 дюйма (47,6 мм)
Диапазон наклона	от 0° до 50° (с фиксаторами)
Вес	10,8 фунта (4,9 кг)
Размеры (Д x Ш x В)	12,5 x 10,2 x 10,0 дюйма (318 x 259 x 254 мм)
Электрический тормоз	Да, для быстрой остановки диска
Блокировка шпинделя	Да, для легкой замены диска
Обдув линии реза	Да, поддерживает чистоту линии реза
Индикатор линии реза	Да, встроенная выемка
Тип рукоятки	Эргономичная резиновая рукоятка
Функции безопасности	Кнопка блокировки, рычаг отвода нижнего кожуха
Обслуживание	Регулярно очищайте от пыли; заменяйте щетки при износе
В комплекте запасные части	Ключ для диска, диск с твердосплавными зубьями
Гарантия	Ограниченная гарантия 3 года

Часто задаваемые вопросы - DWE249 DEWALT

Как заменить диск на моей пиле DeWalt DWE249?

Отключите пилу. Используйте блокировку шпинделя, чтобы предотвратить вращение диска. Открутите винт диска (поверните по часовой стрелке) и внешний фланец. Снимите старый диск. Установите новый диск зубьями в направлении вращения. Установите внешний фланец и винт (поверните против часовой стрелки). Отпустите блокировку шпинделя.

Какова максимальная глубина реза для DWE249?

При наклоне под 90° глубина реза составляет 2-1/2 дюйма (63,5 мм). При наклоне под 45° — 1-7/8 дюйма (47,6 мм).

Как отрегулировать угол наклона?

Ослабьте ручку регулировки наклона, расположенную спереди пилы. Наклоните основание до нужного угла (от 0 до 50°). Имеются фиксаторы на стандартных углах (0°, 22,5°, 45°). Затяните ручку.

Пила не запускается. Что проверить?

Сначала убедитесь, что шнур питания подключен к рабочей розетке. Проверьте, отключена ли кнопка блокировки. Осмотрите угольные щетки; при износе замените их. Также проверьте автоматический выключатель.

Есть ли у DWE249 электрический тормоз?

Да, пила оснащена электрическим тормозом, который быстро останавливает диск после отпускания курка для повышения безопасности.

Какого размера диск использует DWE249?

Используется диск 7-1/4 дюйма (184 мм) с посадочным отверстием 5/8 дюйма (16 мм). Всегда используйте диски, рассчитанные на как минимум 5000 об/мин.

Можно ли использовать пилу с системой пылеудаления?

Да, пила имеет встроенный обдув линии реза, очищающий мусор, а также порт для подключения пылесоса или пылесборника для улучшения управления пылью.

Как заменить угольные щетки?

Отключите пилу. Найдите колпачки щеток на корпусе двигателя. Открутите колпачки и извлеките старые щетки. Установите новые щетки (того же размера/типа) и закройте колпачки. Включите пилу на несколько минут для приработки щеток.

Какая гарантия на DeWalt DWE249?

DeWalt предоставляет ограниченную гарантию 3 года на дефекты материалов и изготовления. Подробности на официальном сайте DeWalt или в гарантийном талоне, входящем в комплект.

Почему пила режет не по прямой?

Проверьте выравнивание диска; диск должен быть параллелен основанию. Установите угол наклона 0° и убедитесь, что основание ровное. Также проверьте, что диск острый и не деформирован. Используйте направляющую для прямых резов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWE249 DEWALT

Русский (перевод с оригинала инструкции) 10

Fig. A

Fig. B Fig. C

Вы приобрели инструмент DEWALT. Многолетний опыт, тщательная разработка изделий и инновации делают компанию DEWALT одним из самых надёжных партнеров для пользователей профессионального электроинструмента.

Технические характеристики

	DWE249 DWE349
Напряжение В	перем. тока	230 230
Тип 1 1
Потребляемая мощность Вт 550 650
Частота Гц 50 50
Скорость без нагрузки ход/	мин.	500–3200	500–3200
Длина хода	мм 20 20
Регулировка угла наклона	влево/вправо	0-45° 0-45°
Вес	кг	2,4	2,4
Глубина пропила в материале:
дерево	мм 80 85
алюминий	мм 20 20
сталь (нелегированная)	мм 10 10

Значения шума и вибрации (сумма векторов в трех плоскостях) в соответствии с EN62841-2-11:

L_PA (уровень звукового давления)	дБ(А)	89	89
L_WA (уровень акустической мощности)	дБ(А)	100 100
K (погрешность для заданного уровня мощности)	дБ(А)	5 5
Распил досок
Значения вибрационного воздействия a_h,B=	m/c^2	5,6	5,6
Погрешность K =	m/c^2	1,5	1,5
Распил листового металла
Значения вибрационного воздействия a_h,M=	m/c^2	8,2	8,2
Погрешность K =	m/c^2	1,5	1,5

Значение шумовой эмиссии и/или эмиссии вибрации, указанное в данном справочном листке, было получено в соответствии со стандартным тестом, приведенным в EN62841, и может использоваться для сравнения инструментов. Кроме того, оно может использоваться для предварительной оценки воздействия вибрации.

ОСТОРОЖНО! Заявленное значение шумовой эмиссии и/или эмиссии вибрации относится к основным областям применения инструмента.

Однако, если инструмент используется для различных целей, с различными дополнительными принадлежностями или при ненадлежащем уходе, то уровень шума и/или вибрации может измениться. Это может привести к значительному увеличению уровня воздействия вибрации в течение всего рабочего периода.

При расчете приблизительного значения уровня воздействия шума и/или вибрации также необходимо учитывать время, когда инструмент выключен или то время, когда он работает на холостом ходу. Это может привести к значительному снижению уровня воздействия вибрации в течение всего рабочего периода.

Определите дополнительные меры техники безопасности для защиты оператора от воздействия шума и/или вибрации, а именно: поддержание инструмента и дополнительных принадлежностей в рабочем состоянии, создание комфортных условий работы (соответствующих вибрации), хорошая организация рабочего места.

Декларация о соответствии нормам ЕС Директива по механическому оборудованию

Лобзиковая пила DWE249,DWE349

DEWALT заявляет, что продукция, описанная в Технические характеристики, соответствует: 2006/42/EC, EN62841-1:2015, EN62841-2-11: 2016.

Эти продукты также соответствуют Директиве 2014/30/EU и 2011/65/EU. За дополнительной информацией обращайтесь в компанию DEWALT по адресу, указанному ниже или приведенному на задней стороне обложки руководства.

Нижеподписавшийся несет ответственность за составление технической документации и составил данную декларацию по поручению компании DEWALT.

Маркус Ромпель

Вице-президент отдела по разработке и производству, PTE-Europe

ВНИМАНИЕ: Во избежание риска получения травм ознакомьтесь с инструкцией.

Обозначения: правила техники безопасности

Ниже описывается уровень опасности, обозначаемый каждым из предупреждений. Прочитайте руководство и обратите внимание на данные символы.

ОГАСНО: Обозначает опасную ситуацию, которая необежно приведет к серьезной травме или смертельному исходу, в случае несоблюдения соответствующих мер безопасности.

ВИМИАНИЕ: Указывает на потенциально опасную ситуацию, которая, в случае несоблюдения соответствующих мер безопасности, может привести к серьезной травме или смертельному исходу.

ПРЕДУПРЕЖДЕНИЕ: Указывает на потенциально sufficientо ситуацию, которая, в случае несоблюдения соответствующих мер безопасности может стать причиной травм средней или легкой степени тяжести.

ПОЯСНЕНИЕ: Указывает на практики, использование которых не связано с получением травмы, но если ими пренебречь, могут привести к порче имущества.

Укрывает на риск поражения электрическим током. Укрывает на риск возгорания.

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРОИНСТРУМЕНТОВ

ВИМАНИЕ: Прочитайте и просмотре средупреждения, инструкции, иллюстрации и спецификации по данному электроинструменту. Несоблюдение всех приведенных ниже инструкций может стать причиной поражения электрическим током, возгорания и/или тяжелой травмы.

СОХРАНИТЕ ВСЕ ИНСТРУКЦИИ ДЛЯ ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ

Термин «электроинструмент» в предупреждениях относится к работающим от сети (проводным) электроинструментам или работающим от аккумуляторной батареи (беспроводным) электроинструментам.

1) Безопасность на рабочем месте

a) Следите за чистотой и хорошим освещением на рабочем месте. Захламленное или плохо освещенное рабочее место может стать причиной несчастного случая.
b) Запрещается работать с электроинструментами во

взрывоопасных местах, например, вблизи легковоспламеняющихся жидкостей, газов и пыли. Искры, которые появляются при работе электроинструментов могут привести к воспламенению пыли или паров.

с) Следите за тем, чтобы во время работы с электроинструментом в зоне работы не было посторонних и детей. Отвлекаясь от работы вы можете потерять контроль над инструментом.

2) Электробезопасность

a) Штепсельная вилка электроинструмента должна соответствовать розетке. Никогда не меняйте вилку инструмента. Запрещается использовать переходники к вилкам для электроинструментов с заземлением. Использование оригинальных штепсельных вилок, соответствующих типу сетевой розетки снижает риск поражения электрическим током.
b) Избегайте контакта с заземленными поверхностями, такими как трубы, радиаторы и холодильники. Если вы будете заземлены, увеличивается риск поражения электрическим током.
с) Запрещается оставлять электроинструмент под дождем и в местах повышенной влажности. При попадании воды в электроинструмент риск поражения электротоком возрастает.
d) Берегите кабель от повреждений. Никогда не используйте кабель для переноски инструмента, не тяните за него, пытаясь отключить инструмент от сети. Держите кабель подальше от источников тепла, масла, острых углов или движущихся предметов. Поврежденный или запутанный кабель питания повышает риск поражения электрическим током.
e) При работе с электроинструментом на открытом воздухе используйте удлинитель, подходящий для использования на улице. Использования кабеля питания, предназначенного для использования вне помещения, снижает риск поражения электрическим током.
f) Если использование электроинструмента в условиях повышенной влажности неизбежно, используйте устройства защитного отключения (УЗО) для защиты сети. Использование УЗО сокращает риск поражения электрическим током.

3) Обеспечение индивидуальной безопасности

a) Будьте внимательны, смотрите, что делаете и не забывайте о здравом смысле при работе с электроинструментом. Запрещается работать с электроинструментом в состоянии усталости, наркотического, алкогольного опьянения или под воздействием лекарственных препаратов. Невнимательность

при работе с электроинструментом может привести к серьезным телесным повреждениям.

b) Используйте индивидуальные средства защиты. Всегда используйте защитные очки. Средства защиты, такие как пылезащитная маска, обувь с нескользящей подошвой, каска и защитные наушники, используемые при работе, уменьшают риск получения травм.
с) Примите меры для предотвращения случайного включения. Перед тем как подключить электроинструмент к сети и/или аккумуляторной батарее, взять инструмент или перенести его на другое место, убедитесь в том, что выключатель находится в положении «Выкл». Если при переноске электроинструмента он подключен к сети, и при этом ваш палец находится на выключателе, это может стать причиной несчастных случаев.
d) Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Ключ, оставленный на вращающейся части электроинструмента, может привести к травме.
e) Не пытайтесь дотянуться до слишком удаленных поверхностей. Обувь должна быть удобной, чтобы вы всегда могли сохранять равновесие. Это позволит лучше контролировать электроинструмент в непредвиденных ситуациях.
f) Одевайтесь соответствующим образом. Избегайте носить свободную одежду и ювелирные украшения. Следите за тем, чтобы волосы и одежда не попадали под движущиеся детали. Возможно наматывание свободной одежды, ювелирных изделий и длинных волос на движущиеся детали.
g) При наличии устройств для подключения оборудования для удаления и сбора пыли необходимо обеспечить правильность их подключения и эксплуатации. Использование устройства для пылеудаления сокращает риски, связанные с пылью.
h) Не позволяйте хорошему знанию от частого использования инструментов стать причиной самонадеянности и игнорирования правил техники безопасности. Небрежное действие может повлечь серьезные травмы за долю секунды.

4) Эксплуатация электроинструмента и уход за ним

a) Избегайте чрезмерной нагрузки электроинструмента. Используйте электроинструмент в соответствии с назначением. Правильно подобранный электроинструмент выполнит работу более эффективно и безопасно при стандартной нагрузке.
b) Не пользуйтесь инструментом, если не работает выключатель. Любой инструмент, управлять выключением

и включением которого невозможно, опасен, и его необходимо отремонтировать.

с) Перед выполнением любых настроек, сменой аксессуаров или прежде чем убрать инструмент на хранение, отключите его от сети и/или снимите с него аккумуляторную батарею, если ее можно снять. Такие превентивные меры безопасности сокращают риск случайного включения электроинструмента.
d) Храните электроинструмент в недоступном для детей месте и не позволяйте работать с инструментом людям, не имеющим соответствующих навыков работы с такого рода инструментами. Электроинструмент представляет опасность в руках неопытных пользователей.
e) Поддерживайте электроинструмент и принадлежности в исправном состоянии. Проверьте, не нарушена ли центровка или не заклинены ли движущиеся детали, нет ли повреждений или иных неисправностей, которые могли бы повлиять на работу электроинструмента. В случае обнаружения повреждений, прежде чем приступить к эксплуатации электроинструмента, его нужно отремонтировать. Большинство несчастных случаев происходит из-за электроинструментов, которые не обслуживаются должным образом.
f) Содержите режущий инструмент в остро заточенном и чистом состоянии. Вероятность заклинивания инструмента, за которым следят должным образом и который хорошо заточен, значительно меньше, а работать с ним легче.
g) Используйте электроинструменты, принадлежности и насадки в соответствии с данными инструкциями, принимая во внимание условия работы и характер выполняемой работы. Использование электроинструмента для выполнения операций, для которых он не предназначен, может привести к созданию опасных ситуаций.
h) Все рукоятки и поверхности захватывания должны быть сухими и без следов смазки. Скользкие рукоятки и поверхности захватывания не позволяют обеспечить безопасность работы и управления инструментом в непредвиденных ситуациях.

5) Обслуживание

a) Обслуживание электроинструмента должен проводить квалифицированный специалист с использованием только оригинальных запасных частей. Это позволит обеспечить безопасность обслуживаемого электрифицированного инструмента.

Дополнительные правила техники безопасности при использовании лобзиковых пил

• Удерживайте электроинструмент за изолированные поверхности при выполнении работ, во время которых имеется вероятность контакта режущей принадлежности со скрытой электропроводкой или кабеля питания инструмента. При удерживании металлических деталей инструмента, в случае перерезания находящегося под напряжением провода возможно поражение оператора электрическим током.
• Используйте зажимы или другие уместные средства фиксации заготовки на стабильной опоре. Если держать заготовку руками или с упором в собственное тело, то можно потерять контроль над инструментом или заготовкой.
• Держите руки подальше от зоны разреза. Ни в коем случае не держите руки под заготовкой. Не помещайте пальцы вблизи пильного полотна и его зажима. Не пытайтесь стабилизировать положение лобзиковой пилы, удерживая ее за подошву.
• Следите за остротой заточки пильных полотен. Тупые или поврежденные полотна могут привести к тому, что лобзиковая пила отклонится или заклинит под давлением. Всегда используйте полотна соответствующего типа для разных рабочих деталей и типа распила.
• При распиле трубы или трубопровода убедитесь в том, что в них нет воды, не проходит электропроводка и т. п.
• Не трогайте заготовку и полотно сразу после того как закончите работу. Они могут сильно нагреваться.
• Перед тем, как делать отверстия в стенах, полах или потолках, проверьте места прохождения проводки и трубопроводов.
• Полотно продолжает двигаться после того, как будет отпущен спусковой выключатель. Всегда выключайте инструмент и подождите, пока пильное полотно полностью остановится перед тем, как положить инструмент.

Электробезопасность

Электродвигатель рассчитан на работу только при одном напряжении сети. Необходимо обязательно убедиться в том, что напряжение источника питания соответствует указанному на шильдике устройства. Необходимо также убедиться в том, что напряжение работы зарядного устройства соответствует напряжению в сети.

Зарядное устройство DEWALT оснащено двойной изоляцией в соответствии с требованиями EN60745; поэтому провод заземления не требуется.

В случае повреждения кабеля питания его необходимо заменить специально подготовленным кабелем, который можно приобрести в сервисных центрах DEWALT.

Использование удлинительного кабеля

Используйте удлинитель только в случаях крайней необходимости. Используйте только утвержденные удлинители промышленного изготовления, рассчитанные на мощность не меньшую, чем потребляемая мощность зарядного устройства (см. Технические характеристики). Минимальное поперечное сечение провода электрического кабеля должно составлять 1 мм ^2 ; максимальная длина 30 м. При использовании кабельного барабана всегда полностью разматывайте кабель.

Комплектация поставки

В комплектацию входит:

1Лобзиковаяпила

1 Пильное полотно для лобзиковой пилы
1 Крышка подошвы для защиты от царапин
1 Руководство по эксплуатации
- Проверьте на наличие повреждений инструмента, его деталей или дополнительных принадлежностей, которые могли возникнуть во время транспортировки.
• Перед началом работы необходимо внимательно прочитать настоящее руководство и принять к сведению содержащуюся в нем информацию.

Маркировка на инструменте

На инструмент нанесены следующие обозначения:

Перед началом работы прочтите руководство по эксплуатации.

Используйте защитные наушники.

Используйте защитные очки.

Место положения кода даты (Рис. [Fig.] A)

Код даты 11, который также включает в себя год изготовления, отштампован на поверхности корпуса инструмента.

Пример:

2020 XX XX

Год изготовления

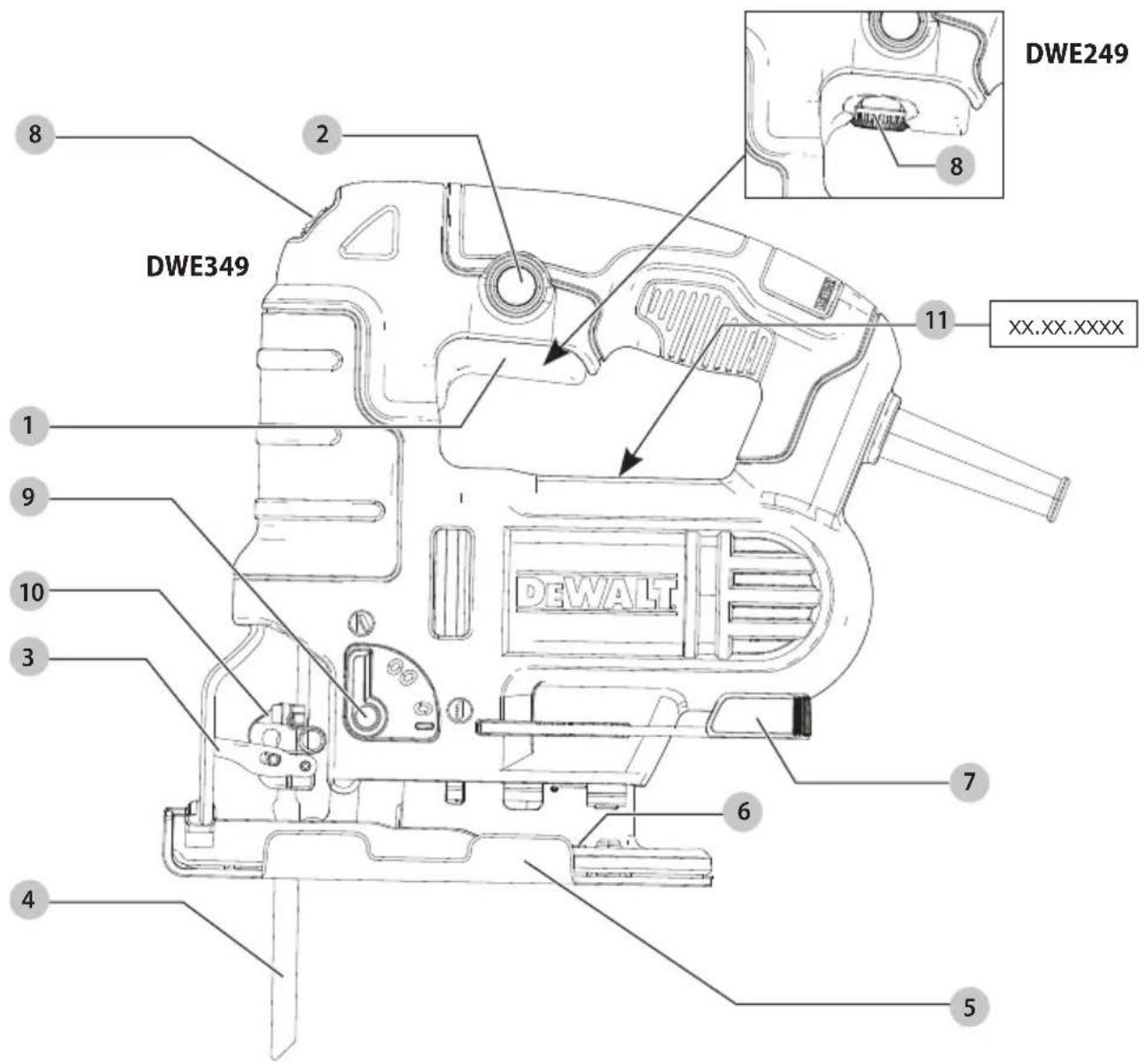

Описание (Рис. А)

ВИММАНИЕ: Никогда не вносите изменения в конструкцию электроинструмента или какой-либо его части. Это может привести к повреждению или травме.

1 Пусковой выключатель
2 Кнопка блокировки пускового выключателя
3 Зажимной рычаг пильного полотна
4 Пильный диск

РУССКИЙ

5 Съемная крышка подошвы
6 Подошва
7 Рычаг установки наклона подошвы
8 Регулятор
9 Переключатель маятникового хода
10 Держатель полотна

Назначение

Ваша лобзиковая пила предназначена для выполнения профессиональных работ по пилению. Ваша лобзиковая пила DEWALT DWE249 предназначена для распила древесины, пластиков, металла, резины и керамической плитки

НЕ ИСПОЛЬЗУЙТЕ в условиях повышенной влажности или поблизости от легковоспламеняющихся жидкостей или газов.

Данные лобзиковые пилы являются профессиональными электроинструментами.

НЕ РАЗРЕШАЙТЕ детям прикасаться к инструменту. Использование инструмента неопытными пользователями должно происходить под контролем опытного лица.

- Данный инструмент не предназначен для использования лицами (включая детей) с ограниченными физическими, психическими и умственными возможностями, не имеющими опыта, знаний или навыков работы с ним, если они не находятся под наблюдением лица, ответственного за их безопасность. Никогда не оставляйте детей без присмотра с этим инструментом.

СБОРКА И РЕГУЛИРОВКА

ВИММАНИЕ: Чтобы снизить риск получения связной травмы, необходимо выключить инструмент и отсоединить батарею, прежде чем выполнять какую-либо регулировку либо удалять/устанавливать какие-либо насадки или дополнительные принадлежности. Случайный запуск может привести к травме.

Установка пильного полотна (Рис. В)

ВЫММАНИЕ: При установке пильного полотна и кисвайте защитные перчатки. Опасность получения травмы от касания пильного полотна.

ВИММАНИЕ: Используйте только пильные полотна тяжима. Использование пильных полотен другого типа может стать причиной недостаточной затяжки пильного полотна в зажиме, что может привести к получению тяжелой травмы.

1. Поднимите зажимной рычаг пильного полотна 3 вверх.
2. Поверните пильное полотно зубьями вперед и вставьте его хвостовик в держатель до упора.
3. Отпустите рычаг.
4. Перед началом резания убедитесь в полной фиксации пильного полотна. Незакрепленное пильное полотно может выпасть и стать причиной получения травмы.

Регулировка подошвы для распилов с наклоном (Рис. С)

ВИМИАНИЕ: Никогда не используйте инструмент в ободошвы или с плохо закрепленной подошвой. Подошва может быть отрегулирована на левый или правый угол среза наклоном до 45°.

Установка угла наклона

1. Отведите рычаг установки наклона 7 в сторону от пилы, чтобы разблокировать подошву 6, как показано на Рисунке С.
2. Передвиньте подошву вперед, выводя ее из фиксированного положения 0°.
3. Подошву можно устанавливать под углом 15°, 30° и 45° влево и вправо.
4. Установите подошву под нужным углом. Воспользуйтесь угломером для проверки точности угла.
5. Чтобы заблокировать подошву, переведите рычаг установки наклона назад к пиле.

Установка подошвы для выполнения прямого распила

1. Отведите рычаг установки наклона 7 в сторону от пилы, чтобы разблокировать подошву 6, как показано на Рисунке С.
2. Поверните подошву на угол приблизительно 0°, затем потяните подошву назад, чтобы задействовать упор 0°.
3. Чтобы заблокировать подошву, переведите рычаг установки наклона назад к пиле.

ЭКСПЛУАТАЦИЯ

Инструкции по использованию

ВИНАНИЕ: Всегда следуйте указаниям доставущих норм и правил безопасности.

ВИМИАНИЕ: Чтобы снизить риск получения среднозных травм, выключайте инструмент и отключайте его от сети перед тем, как выполнять какие-либо настройки или снимать/устанавливать насадки или принадлежности. Случайный запуск может привести к травме.

ВИММАНИЕ:

Уведитесь, что заготовка надежно закреплена. Извлеките гвозди, винты и другие крепежные детали, которые могут повредить полотно.

• Убедитесь, что под заготовкой для полотна остается достаточно места.
• Не распиливайте материалы, которые превышают максимальную глубину пропила в материале.

• Используйте только острые пильные полотна. Поврежденные или погнутые пильные полотна необходимо немедленно извлекать.

• Не используйте инструмент для разрезания труб или трубок.

• Не запускайте инструмент без установленного пильного полотна.
• Для достижения оптимальных результатов, двигайте инструмент по заготовке плавно и постоянно. Не подвергайте пильное полотно поперечным нагрузкам. Держите подошву ровно прижатой к заготовке и вытягивайте провод в направлении параллельно инструменту. При распиловке кривых, кругов или других округлых фигур, двигайте инструмент вперед аккуратно.
• Прежде чем извлечь пильное полотно из заготовки, дождитесь полной остановки инструмента. После работы полотно может сильно нагреться. Не прикасайтесь.

Правильное положение рук (Рис. D)

ВИМИМАНИЕ: Во избежание риска получения сервездных травм, ВСЕГДА используйте правильное положение рук как показано на рисунке.

ВНИМАНИЕ: Для снижения риска получения молной травмы, ВСЕГДА надежно удерживайте инструмент, предупреждая внезапные сбюи в работе.

При правильном расположении рук одна рука находится на передней рукоятке 12, а другая на основной рукоятке 13.

Включение и выключение (Рис. А)

• Чтобы включить инструмент, нажмите на курковый пусковой выключатель 1.
• Для непрерывного режима работы нажмите на курковый пусковой выключатель, а затем на кнопку блокировки выключателя 2. Нажав на кнопку блокировки, отпустите курковый пусковой выключатель.
• Чтобы выключить инструмент, отпустите курковый пусковой выключатель. Для выключения непрерывного режима работы нажмите на курковый пусковой выключатель и блокировка автоматически отключится.

Дисковой переключатель скорости (Рис. А, Е)

ВНИМАНИЕ: При долгой непрерывной работе надьких скоростях двигатель перегреется и перегрузится.

Дисковой переключатель скорости 8 расположен на курковом пусковом выключателе на модели DWE249 и в верхней части инструмента на модели DWE349. Скорость переключается путем поворота дискового переключателя между позициями низкой скорости 1 и высокой скорости 6. Чтобы выбрать скорость, наиболее подходящую для распила заготовки, см. таблицу ниже. Однако выбор скорости может также зависеть от типа или толщины заготовки. В большинстве случаев, более высокие скорости позволяют более быстро распалить заготовку, однако, срок службы пильных полотен заметно сократится.

Материал Дисковой переключатель скорости

Древесина 5-6

Нержавеющая сталь 3-4

Мягкая сталь 3-6

Алюминий 3-6

Пластики 1-4

Режущее действие — круговое или прямолинейное (Рис. А)

ВИМИАНИЕ: Убедитесь, что инструмент не заключирован в положении «ВКЛ.», прежде чем подключать его к источнику питания. Если курковый пусковой выключатель при подаче питания находится во включенном положении, инструмент внезапно начнет работать. Это может привести к повреждению инструмента и получению травмы.

Данная лобзиковая пила имеет четыре режима резания: три круговых и один прямолинейный. Круговое резание отличается более резким движением пильного полотна и предназначено для обработки мягких материалов, таких как древесина или пластик. Круговое движение обеспечивает быстрый рез, но его поверхность менее гладкая. При круговом движении пильное полотно движется вперед при каждом ходе, кроме этого, вверх и вниз.

ПРИМЕЧАНИЕ: Никогда не используйте круговое движение при пилении твердой древесины или металла.

Регулировка маятникового хода

1. Установите переключатель маятникового хода 9 на одну из позиций режущего действия: 0, 1, 2, и 3.
2. Позиция 0 – прямолинейное резание.
3. Позиции 1, 2 и 3 – круговое резание.

Энергичность реза увеличивается при переводе рычага с первой до третьей позиции; третья позиция используется для наиболее быстрого и резкого резания.

Съемная крышка подошвы (Рис. F)

Защитная крышка подошвы 5 должна использоваться при обработке легко повреждаемых поверхностей, например, ламината, однослойной фанеры или окрашенных поверхностей. Она также может использоваться в целях защиты поверхности подошвы от повреждений во время переноски или хранения.

Чтобы установить крышку, расположите переднюю часть подошвы 6 в передней части крышки и опустите лобзиковую пилу, как показано на Рисунке F. Крышка защелкнется на задней части подошвы.

Чтобы снять защитную крышку, возьмитесь за крышку снизу за два задних язычка, потяните крышку вниз и снимите ее с подошвы.

Советы по оптимальному использованию

Пиление ламината

Поскольку пильное полотно выполняет рез при ходе вверх, на поверхности заготовки рядом с подошвой пилы могут появиться повреждения.

Используйте пильное полотно с мелкими зубьями.

Выполняйте пиление с обратной стороны заготовки.

Чтобы избежать расщепления ламината, поместите заготовку между двумя панелями из древесины или ДСП и пилите получившуюся сэндвич-панель.

Пиление металла

• Учитывайте, что распил металла занимает гораздо больше времени, чем распил древесины.
• Используйте пильное полотно, предназначенное для пиления металла.
• Для пиления тонколистового металла, прикрепите деревянную панель к обратной стороне заготовки и выполняйте распил получившейся сэндвич-панели.
• Нанесите масляную пленку вдоль предполагаемой линии распила – это облегчит работу и продлит срок службы пильного полотна. При пилении алюминия рекомендуется в качестве смазки использовать керосин.

Продольный/круговой распил (Рис. G, H)

При выполнении продольной или круговой распиловки без намеченной карандашной линии используйте направляющую планку / круговую направляющую (не включены в комплект поставки инструмента; покупаются отдельно).

Вставьте винт, входящий в комплект поставки направляющей, в подошву и затяните его, чтобы надежно зафиксировать направляющую планку.

При выполнении продольного распила передвиньте направляющую планку под винтом на одной из сторон пилы. Установите поперечину на необходимом расстоянии от пильного полотна и затяните винт. При продольном пилении поперечина должна быть повернута вниз и находиться вплотную к прямому краю заготовки.

При выполнении кругового распила отрегулируйте положение направляющей планки, чтобы между пильным полотном и отверстием в направляющей был достигнут нужный радиус, затем затяните винт. Расположите пилу таким образом, чтобы отверстие в направляющей оказалось ровно по центру выпиливаемого круга (чтобы пильное полотно удобнее заняло свою позицию, посверлите отверстие или сделайте рез от края по направлению к центру). Расположив пилу должным образом, вставьте в отверстие в направляющей маленький гвоздь. Используя направляющую в качестве поворотной рукоятки, начните выпиливать круг. При круговом распиле поперечина должна быть повернута вверх.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электроинструмент имеет длительный срок эксплуатации и требует минимальных затрат на техобслуживание. Для длительной безотказной работы необходимо обеспечить правильный уход за инструментом и его регулярную очистку.

ВИМИАНИЕ: Чтобы снизить риск получения сезных травм, выключайте инструмент и отключайте его от сети перед тем, как выполнять какие-либо настройки или снимать/устанавливать насадки или

принадлежности. Убедитесь, что курковый переключатель находится в положении ВЫКЛ. Непреднамеренный запуск инструмента может привести к получению травмы.

Смазка

Ваш электроинструмент не требует дополнительной смазки.

Чистка

ВИММАНИЕ: Выдувайте грязь и пыль из корпуса сухим сжатым воздухом по мере видимого скопления грязи внутри и вокруг вентиляционных отверстий. Выполняйте очистку, надев средство защиты глаз и респиратор утвержденного типа.

ВИМИАНИЕ: Никогда не используйте растворители и другие агрессивные химические средства для очистки неметаллических деталей инструмента. Эти химикаты могут ухудшить свойства материалов, примененных в данных деталях. Используйте ткань, смоченную в воде с мягким мылом. Не допускайте попадания какой-либо жидкости внутрь инструмента; ни в коем случае не погружайте какую-либо часть инструмента в жидкость.

Дополнительные принадлежности

ВИММАНИЕ: Поскольку принадлежности, солианные от тех, которые предлагает DEWALT, не проходили тесты на данном изделии, то использование этих принадлежностей может привести к опасной ситуации. Во избежание риска получения травмы, с данным продуктом должны использоваться только рекомендованные DEWALT дополнительные принадлежности.

По вопросу приобретения дополнительных принадлежностей обращайтесь к Вашему дилеру.

Защита окружающей среды

Отдельная утилизация. Изделия с данным

символом на маркировке запрещается

утилизировать с обычными бытовыми отходами.

Изделия содержат материалы, которые

могут быть извлечены или переработаны, снижая

потребность в исходном сырье. Пожалуйста, утилизируйте

электрические изделия в соответствии с местными

нормами. Дополнительная информация доступна по адресу

www.2helpU.com.

EAC

Приложение к руководству по эксплуатации электрооборудования для определения месяца производства по номеру текущей календарной недели года

Электрооборудование торговых марок "Dewalt", "Stanley", "Stanley FatMAX", "BLACK+DECKER".

Директивы 2014/30/EU ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И СОВЕТА от 26 февраля 2014 г. "О гармонизации законодательств Государств-членов ЕС в области электромагнитной совместимости", 2006/42/ЕС ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И СОВЕТА от 17 мая 2006 г. "О машинах и оборудований"; 2014/35/EU ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И СОВЕТА от 26 февраля 2014 г. "О гармонизации законодательств государств-членов в области размещения на рынке электрооборудования, предназначенного для использования в определенных пределах напряжения". Серийный выпуск.

ТОВАР СЕРТИФИЦИРОВАН

Орган по сертификации "РОСТЕСТ- Москва", Адрес: 119049, г. Москва, улица Житная, д. 14, стр. 1; 117418, Москва, Нахимовский просп., 31 (фактический), Телефон: [phone], Факс: [phone], E-mail: [e-mail] Изготовитель: Изготовитель: Блэк энд Деккер Холдингс ГмбХ, Германия, 65510, Идштайн, ул. Блэк энд Деккер, 40, тел. [phone].

Уполномоченное изготовителем юр.лицо:

ООО "Стэнли Блэк энд Деккер", 117485, город Москва, улица Обручева, дом 30/1, строение 2

Телефон: [phone], факс: [phone], E-mail: [e-mail]

Сведения о импортере указаны в сопроводительной документации и/или на упаковке

Хранение.

Необходимо хранить в сухом месте, вдали от источников повышенных температур и воздействия солнечных лучей. При хранении необходимо избегать резкого перепада температур. Хранение без упаковки не допускается

Срок службы.

Срок службы изделия составляет 5 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки. Дата изготовления (код даты) указана на корпусе инструмента. Код даты, который также включает год изготовления, отштампован на поверхности корпуса изделия.

Пример:

2014 46 XX, где 2014 – год изготовления, 46-неделя изготовления. Определить месяц изготовления по указанной неделе изготовления можно согласно приведенной ниже таблице.

Транспортировка.

Категорически не допускается падение и любые механические воздействия на упаковку при транспортировке.

При разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки.

Перечень критических отказов, возможные ошибочные действия персонала.

Не допускается эксплуатация изделия: -При появлении дыма из корпуса изделия

-При поврежденном и/ или оголенном сетевом кабеле -при повреждении корпуса изделия, защитного кожуха, рукоятки -при попадании жидкости в корпус -при возникновении сильной вибрации -при возникновении сильного искрения внутри корпуса

Критерии предельных состояний.

-При поврежденном и/или оголенном сетевом кабеле -при повреждении корпуса изделия

Месяц	Январь	Февраль	Март	Апрель	Май	Июнь	Июль	Август	Сентябрь	Октябрь	Ноябрь Декабрь	Год производства
Неделя	1 5	9 14	18 23 27	31 36	40 44	49						2018
	2 6	10 15	19 24	28 32 37	41 45	50
	3 7	11 16	20 25	29 33 38	42 46	51
	4 8	12 17	21 26	30 34 39	43 47	52
			13 22			35			48
Неделя	1 6	10 14	18 23	27 31 36	40 45	49						2019
	2 7	11 15	19 24	28 32 37	41 46	50
	3 8	12 16	20 25	29 33 38	42 47	51
	4 9	13 17	21 26	30 34 39	43 48	52
	5				22			35 44
Неделя	1 6	10 14	19 23	27 32 36	40 45	49						2020
	2 7	11 15	20 24	28 33 37	41 46	50
	3 8	12 16	21 25	29 34 38	42 47	51
	4 9	13 17	22 26	30 35 39	43 48	52
	5			18			31			44
Неделя	2 6	10 14	19 23	27 32 36	41 45	49						2021
	3 7	11 15	20 24	28 33 37	42 46	50
	4 8	12 16	21 25	29 34 38	43 47	51
	5 9	13 17	22 26	30 35 39	44 48	52
				18			31 40			1
Неделя	2 6	10 15	19 23	28 32 36	41 45	49						2022
	3 7	11 16	20 24	29 33 37	42 46	50
	4 8	12 17	21 25	30 34 38	43 47	51
	5 9	13 18	22 26	31 35 39	44 48	52
			14			27			40			1
