РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Arena 10 Sonus Faber

1. Общие сведения 55
   1.1 Информация для пользователя 55
   1.2 Гарантия и постпродажная поддержка 55
2. Правила техники безопасности 56
3. Установка (Arena 30 - Arena 20 - Arena S15) 57
   3.1 Содержимое упаковки 57
   3.2 Распаковка 57
   3.3 Монтаж 58
   3.4 Демонтаж акустической системы 62
4. Установка (Arena 10) 64
   4.1 Содержимое упаковки 64
   4.2 Распаковка 64
   4.3 Монтаж 65
5. Обслуживание и очистка 66
6. Технические характеристики 67

1. ОБЩИЕ СВЕДЕНИЯ

1.1 - ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Уважаемый покупатель!

Благодарим Вас за выбор и покупку акустических систем Arena для Вашей аудио/аудио-видео установки.

Мы заинтересованы в том, чтобы Вы получили наилучший возможный результат при прослушивании в условиях полной безопасности. В связи с этим, мы настоятельно рекомендуем перед установкой системы внимательно прочитать настоящее руководство по эксплуатации.

В случае возникновения каких-либо сомнений или интереса, обращайтесь к техническому персоналу в Вашем пункте продаж, к официальному дилеру Sonus faber в Вашей стране или непосредственно в компанию Sonus faber, написав по адресу [e-mail].

Мы также настоятельно рекомендуем Вам зарегистрироваться на сайте www.sonusfaber.com, чтобы получать информацию от Sonus faber обо всех новинках, событиях и акциях.

Хорошего прослушивания!

1.2 - ГАРАНТИЯ И ПОСТПРОДАЖНАЯ ПОДДЕРЖКА

Наши акустические системы спроектированы и изготовлены в соответствии с самыми высокими стандартами качества. Тем не менее, в случае возникновения неисправности или сбоя в работе, продукция Sonus faber покрывается стандартной гарантией на все производственные, технические или материальные дефекты в течение двух (2) лет с момента покупки.

Уведомляем Вас, что можно продлить гарантийный срок, зарегистрировав свой продукт на сайте https://www.sonusfaber.com/en/register-product/.

Для получения дополнительной информации рекомендуем ознакомиться с условиями гарантии на сайте www.sonusfaber.com/warranty-policy.

Кроме того, в Ваших интересах обращаем Ваше внимание на следующее:

• Garантия на акустические системы покрывает производственные дефекты.
• Следует сохранить документ, подтверждающий покупку, чтобы в случае необходимости его можно было предъявить дилеру.
• Необходимо сохранить оригинальную упаковку акустических систем для осуществления их безопасной транспортировки без повреждений, в случае отправки в авторизованный сервисный центр.
• Акустические системы должны сопровождаться описанием обнаруженной неисправности или дефекта.

Отмена гарантии на изделие происходит на следующих условиях:

• Акустическая система демонтирована или модифицирована персоналом, отличным от авторизованного сервисного центра Sonus faber.
• Громкоговоритель использовался способом, несоответствующим описанию из настоящего руководства.

2. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Ознакомьтесь с настоящим руководством по эксплуатации и храните его в удобном месте для получения справок в случае необходимости.
• Убедитесь, что крепление к стене/потолку достаточно прочное.
• Предварительно проверьте, что несущая способность монтажной поверхности может выдержать вес акустической(-их) системы(-м).
• Во время работы акустической системы избегайте прослушивания на высокой громкости и в непосредственной близости от динамиков. Это может привести к нарушениям, в том числе необратимым, слухового аппарата. Устанавливайте акустическую систему в безопасном для детей месте на расстоянии не менее 50 см.
• Акустические системы создают вокруг себя безвредное для людей и животных электромагнитное поле, но может нарушить работу электронной аппаратуры, такой как мониторы и телевизоры с экраном электронно-лучевой трубки, если они расположены в непосредственной близости от акустической системы. Если это произошло, увеличьте расстояние между аппаратурой и акустической системой.
• Технология работы акустических систем основывается на принципах электромагнетизма, поэтому пользователь должен избегать использования аппаратуры, генерирующей сильные электромагнитные поля, которые могут нарушить работу акустических систем.
• Запрещается подключать акустические системы параллельно друг другу или непосредственно к звуковой системе с постоянным напряжением (100 В, 70,7 В или аналогичной). Это может привести к перегрузке системы с возможным повреждением акустической системы и/или усилителя.
• Не располагайте аудиокабели и кабели электропитания близко друг к другу. Вблизи кабелей электропитания присутствует электромагнитное поле, которое может вызывать неприятный гул. В случае возникновения гула, проверьте, что аудиокабели и кабели питания находятся на отдаленном расстоянии друг от друга.
• Подключение должно выполняться с выключенными устройствами. При подключении обратите внимание на полярность клемм.
• Подсоедините акустическую систему к источнику энергии PS1, прошедшему сертификацию на соответствие требованиям стандарта IEC 62368-1

3. УСТАНОВКА (Arena 30 - Arena 20 - Arena S15)

3.1 - СОДЕРЖИМОЕ УПАКОВКИ

• Акустическая система
• Рамка
• Шаблон для отверстия
• Защитное покрытие

- Коробка с принадлежностями: тканевые решетки, винты, колпачки для винтов.

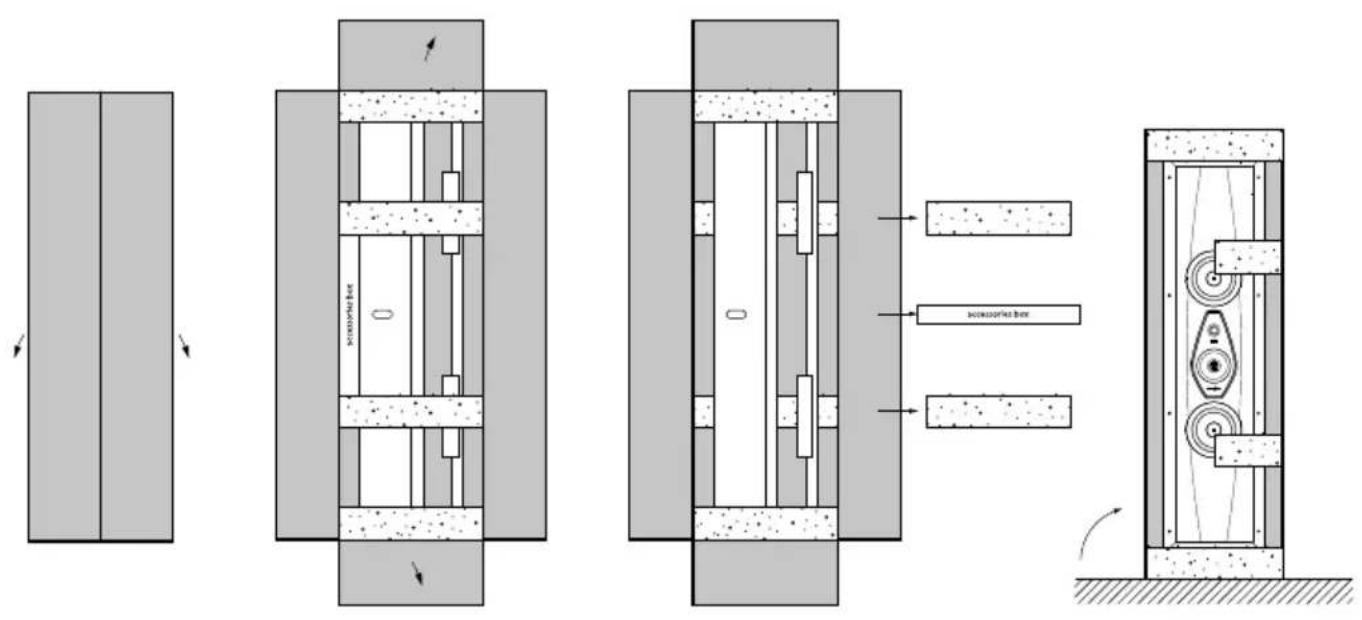

3.2 - РАСПАКОВКА

Выполните распаковку в указанном ниже порядке.

Соблюдайте следующие указания общего характера:

• Рекомендуется выполнять распаковку изделий, как можно ближе к месту окончательной установки
• Используйте подходящий инструмент для открытия упаковки. Не вставляйте лезвие до конца, чтобы не повредить содержимое.
• Сохраните упаковку для возможной транспортировки в будущем.
• Снимите часы, браслеты, кольца и пр., чтобы не поцарапать акустическую систему и ее отделку. Особое внимание также следует уделять защите от любых металлических элементов одежды, таких как молнии, пуговицы, пряжки, заклепки и т. д.
• Проверьте содержимое упаковки. В случае отсутствия одного или нескольких указанных компонентов, уведомите об этом дилера, у которого совершена покупка.
• При распаковке старайтесь не прикасаться к динамикам.

Для безопасного обращения с акустическими системами настоятельно рекомендуется следовать инструкциям, приведенным в таблице ниже:

До 20 кг Один человек
От 20 кг до 40 кг Не менее 2 человек
От 40 кг до 60 кг Не менее 3 человек
От 60 кг до 80 кг Не менее 4 человек

Крепко держите акустические колонки обеими руками во избежание их падения.

Упаковочные материалы могут загрязнять окружающую среду. Запрещается утилизация этих материалов в качестве бытовых отходов. Они должны передаваться в специализированный пункт сбора и утилизации отходов.

Не оставляйте упаковочные материалы в доступном для детей месте! Существует опасность отравления или удушья при проглатывании.

Специальная подставка используется только с акустическими системами, для которых она была разработана.

Использование с другими моделями акустических систем может привести к повреждениям и травмам.

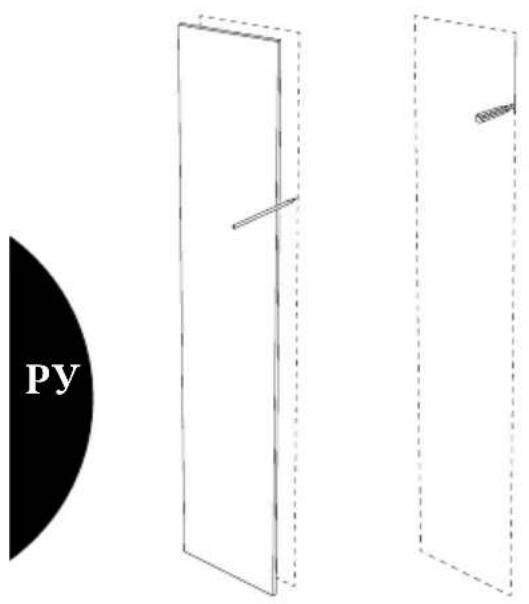

3.3.1 - С ПОМОЩЬЮ ПРИЛАГАЕМОГО ШАБЛОНА ОТМЕТЬТЕ НА СТЕНЕ ОБЛАСТЬ РАЗРЕЗА И РАЗРЕЖЬТЕ ПО ОТМЕЧЕННОМУ ПЕРИМЕТРУ

PY

[НКУ7]

Предварительно проверьте, что зона разреза располагается между двумя стойками.Для правильной работы системы крепления соблюдайте расстояние не менее 4 см между боковым краем отверстия и ближайшей стойкой.

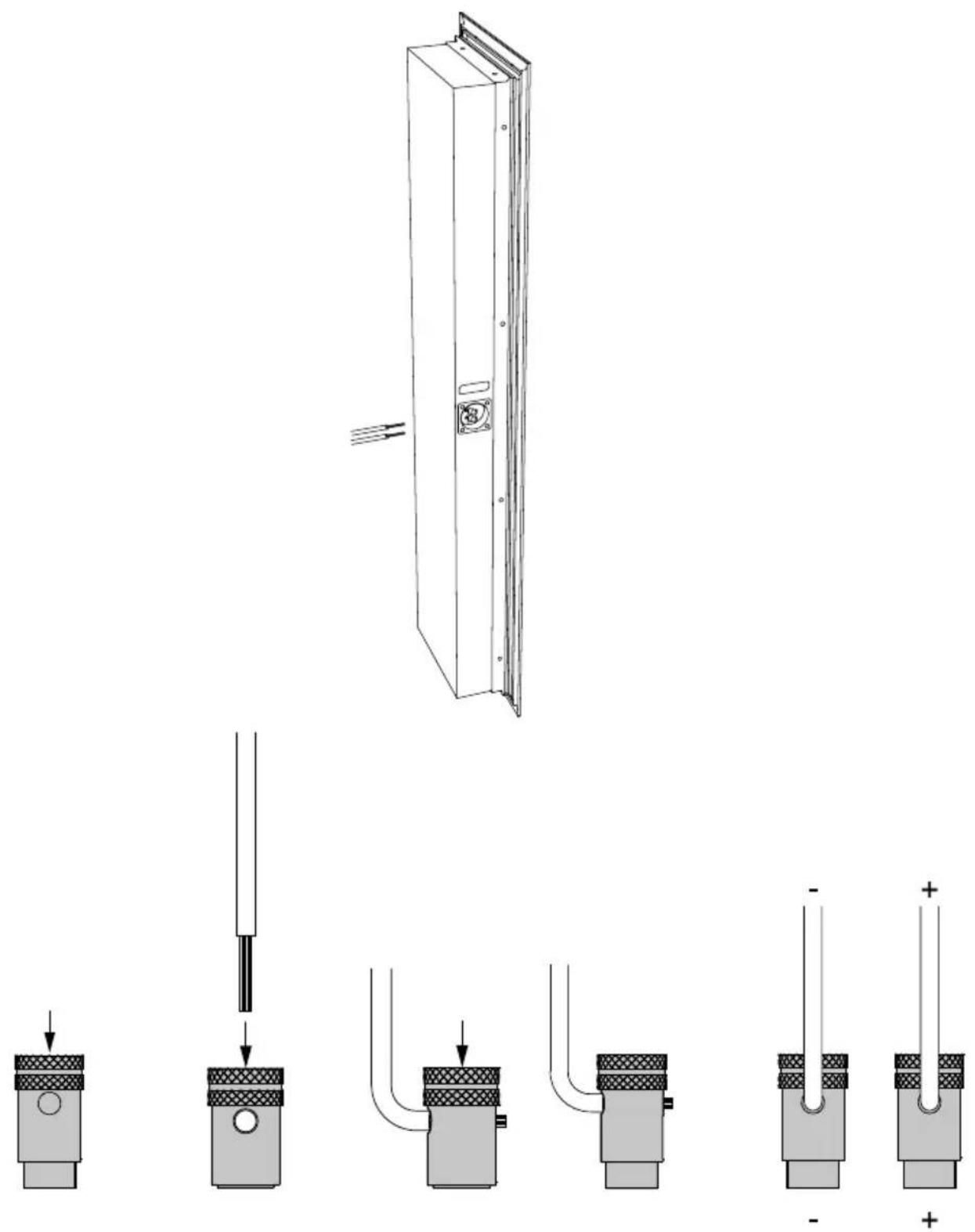

3.3.2 - ПОДСОЕДИНИТЕ АУДИОКАБЕЛИ К АКУСТИЧЕСКОЙ СИСТЕМЕ

При подключении обратите внимание на полярность клемм. Подключение должно выполняться с выключенными устройствами!

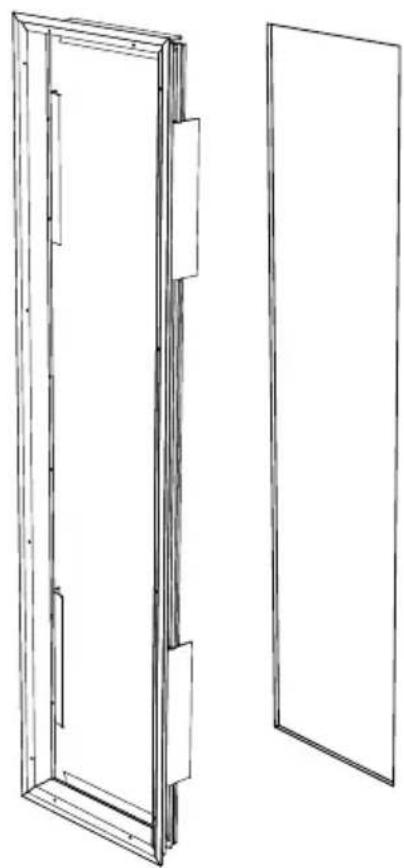

3.3.3 - УСТАНОВИТЕ РАМКУ В ПРОСВЕРЛЕННОЕ ОТВЕРСТИЕ

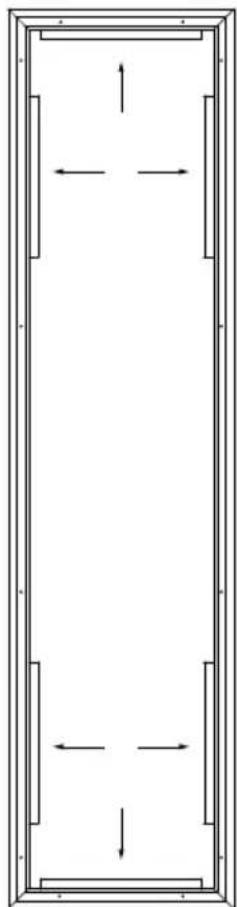

3.3.4 - ПРОТОЛКНИТЕ МЕТАЛЛИЧЕСКИЕ ЯЗЫЧКИ ДО СОПРИКОСНОВЕНИЯ С ВНУТРЕННЕЙ СТЕНОЙ

Снимите эластичные элементы удерживания положения.

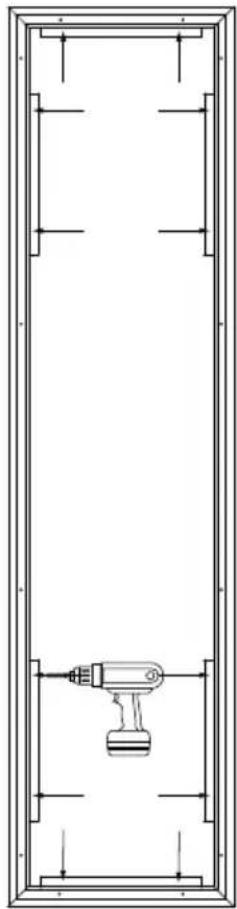

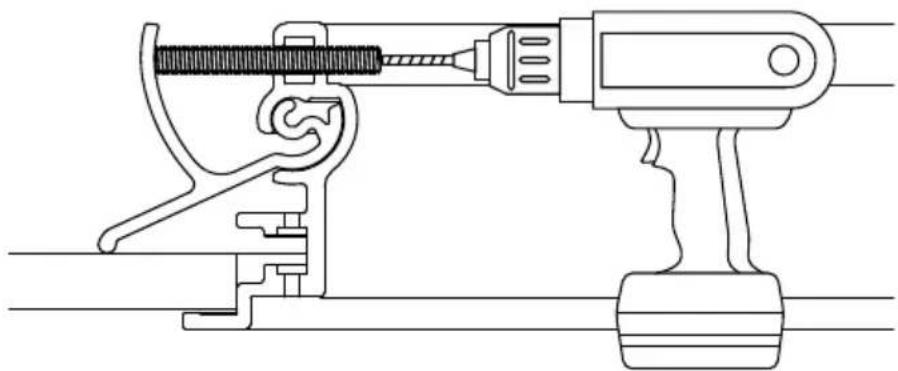

3.3.5 - ЗАКРУТИТЕ РАМКУ

Затяните крепежные винты до упора без приложения чрезмерного усилия, чтобы не повредить систему крепления.

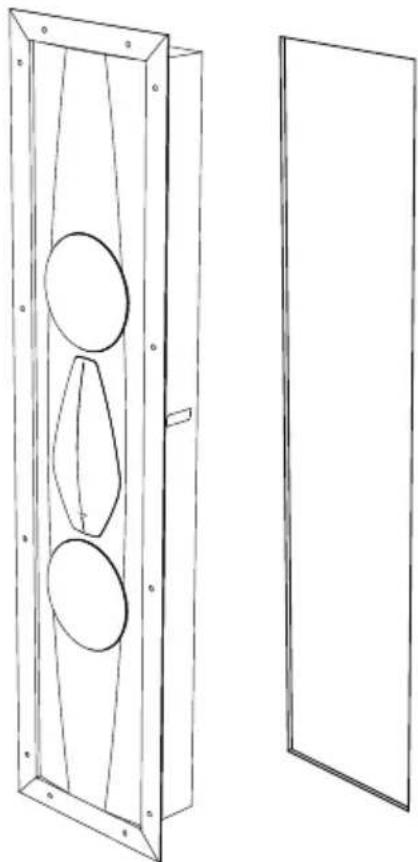

3.3.6 - ВСТАВЬТЕ АКУСТИЧЕСКУЮ СИСТЕМУ В РАМКУ

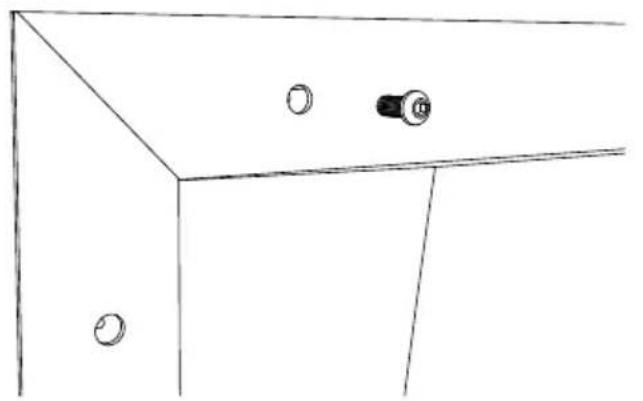

3.3.7 - ЗАКРУТИТЕ АКУСТИЧЕСКУЮ СИСТЕМУ К РАМКЕ И ЗАКРОЙТЕ КОЛПАЧКАМИ ДЛЯ ВИНТОВ

3.4 - ДЕМОНТАЖ АКУСТИЧЕСКОЙ СИСТЕМЫ
3.4.1 - ОТКРУТИТЕ АКУСТИЧЕСКУЮ СИСТЕМУ ОТ РАМКИ

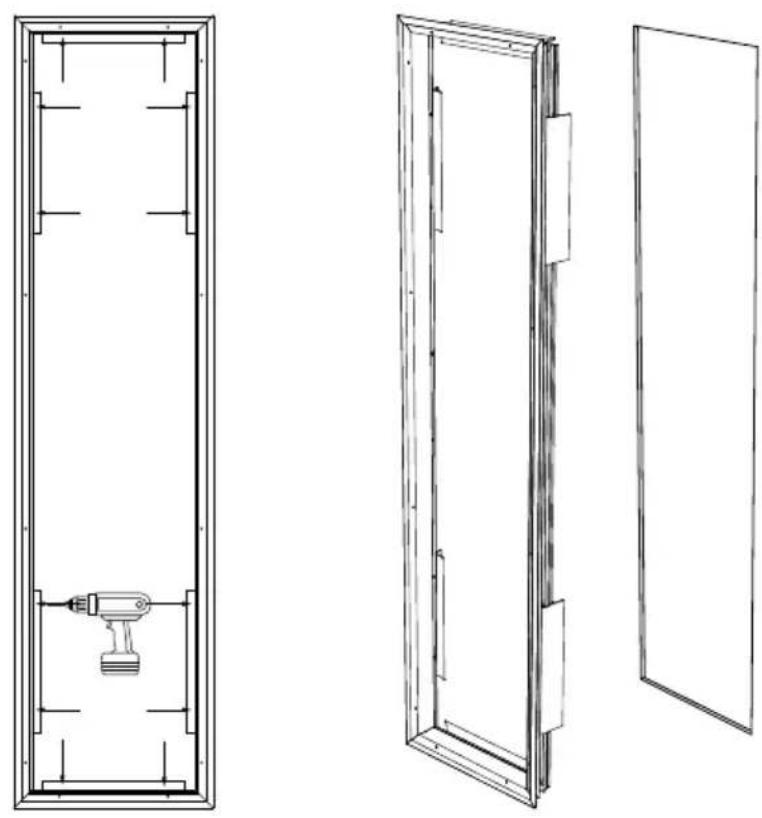

3.4.3 - ОТКРУТИТЕ РАМКУ, ВЫРОВНЯЙТЕ МЕТАЛЛИЧЕСКИЕ ЯЗЫЧКИ И СНИМИТЕ РАМКУ СО СТЕНЫ

Выполняйте операцию при выключенных устройствах!

Py

4. УСТАНОВКА (Arena 10)

4.1 - СОДЕРЖИМОЕ УПАКОВКИ

• Акустический диффузор
• тканевые сетки
- Предохранительный кабель
- Защитный кожух
- Коробка с принадлежностями Два кронштейна, винты.

4.2 - РАСПАКОВКА

Выполните распаковку в указанном ниже порядке.

Соблюдайте следующие указания общего характера:

• Рекомендуется выполнять распаковку изделий, как можно ближе к месту окончательной установки
• Используйте подходящий инструмент для открытия упаковки. Не вставляйте лезвие до конца, чтобы не повредить содержимое.
• Сохраните упаковку для возможной транспортировки в будущем.
• Снимите часы, браслеты, кольца и пр., чтобы не поцарапать акустическую систему и ее отделку. Особое внимание также следует уделять защите от любых металлических элементов одежды, таких как молнии, пуговицы, пряжки, заклепки и т. д.
• Проверьте содержимое упаковки. В случае отсутствия одного или нескольких указанных компонентов, уведомите об этом дилера, у которого совершена покупка.
• При распаковке старайтесь не прикасаться к динамикам.

Для безопасного обращения с акустическими системами настоятельно рекомендуется следовать инструкциям, приведенным в таблице ниже:

До 20 кг Один человек
От 20 кг до 40 кг Не менее 2 человек
От 40 кг до 60 кг Не менее 3 человек
От 60 кг до 80 кг Не менее 4 человек

Крепко держите акустические колонки обеими руками во избежание их падения.Упаковочные материалы могут загрязнять окружающую среду. Запрещается утилизация этих материалов в качестве бытовых отходов. Они должны передаваться в специализированный пункт сбора и утилизации отходов.Не оставляйте упаковочные материалы в доступном для детей месте! Существует опасность отравления или удушья при проглатывании.Специальная подставка используется только с акустическими системами, для которых она была разработана.Использование с другими моделями акустических систем может привести к повреждениям и травмам.

4.3 - MONTAGE

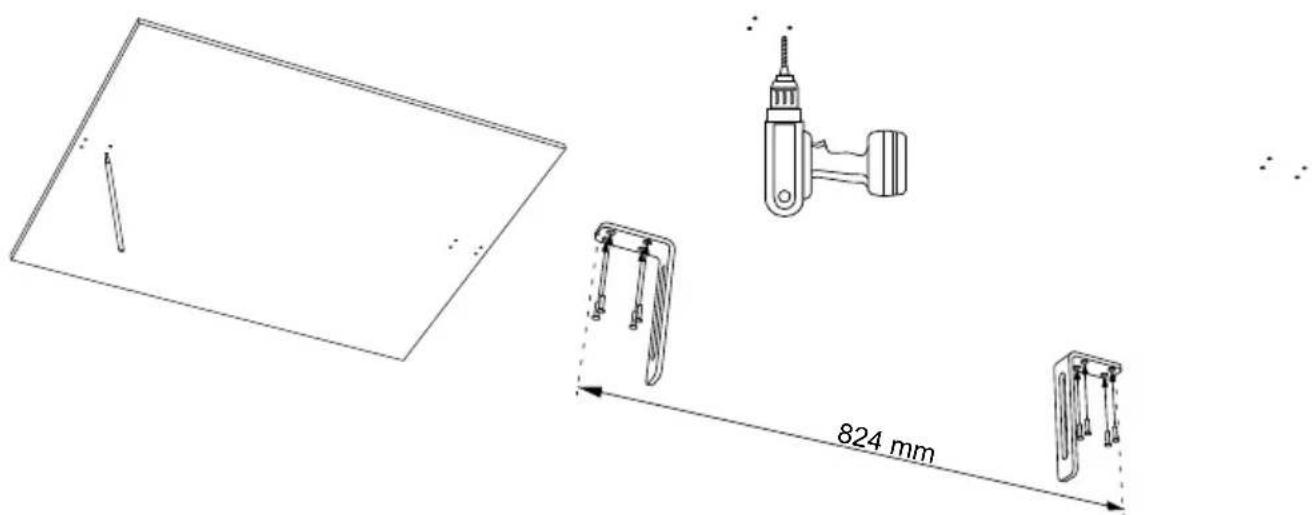

4.3.1 - ПРИКРУТИТЕ К ПОТОЛКУ ДВА КРОНШТЕЙНА НА РАССТОЯНИИ, УКАЗАННОМ НА ШАБЛОНЕ ИЗ КОМПЛЕКТА ПОСТАВКИ

824 mm

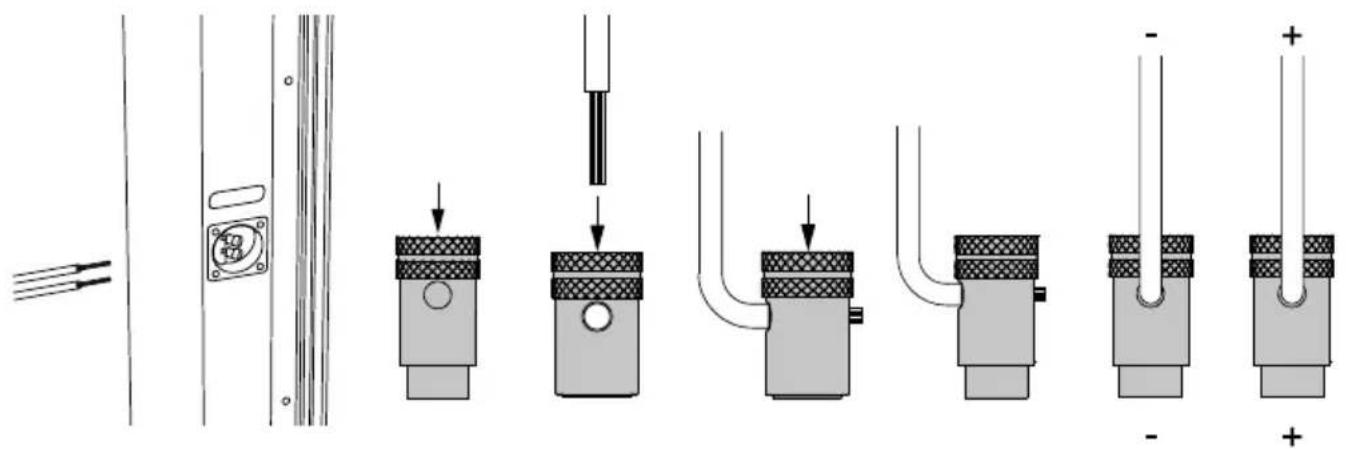

4.3.2 - ПОДСОЕДИНИТЕ АУДИОКАБЕЛИ К АКУСТИЧЕСКОМУ ДИФФУЗОРУ

При подключении обратите внимание на полярность клемм.

Подключение должно выполняться с выключенными устройствами!

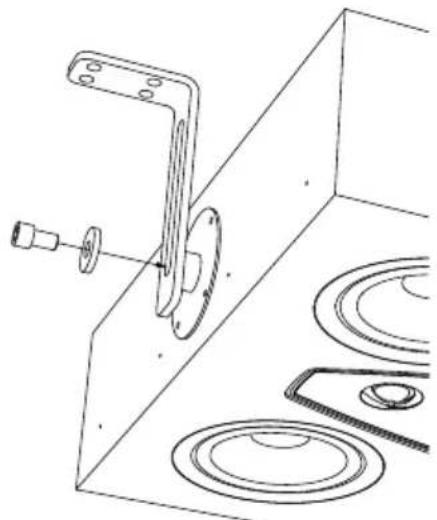

4.3.3 - ВСТАВЬТЕ АКУСТИЧЕСКИЙ ДИФФУЗОР И ЗАКРУТИТЕ ВИНТ И ШАЙБУ С ОБЕИХ СТОРОН

4.3.5 – ПРИКРУТИТЕ ПРЕДОХРАНИТЕЛЬНЫЙ КАБЕЛЬ К АКУСТИЧЕСКОМУ ДИФФУЗОРУ И ЗАКРЕПИТЕ ЕГО К НАДЕЖНОЙ КОНСТРУКЦИИ

Выполняйте операцию при выключенных устройствах!

5. ОБСЛУЖИВАНИЕ И ОЧИСТКА

Акустические системы не требуют специального обслуживания, кроме периодической общей очистки. Для удаления пыли, осевшей на корпус, передние панели и динамики, используйте мягкую кисточку, стараясь не повредить нежные мембраны динамиков.

Для ухода за металлическими и стеклянными поверхностями используйте ветошь и жидкость из комплекта поставки (при наличии). Запрещается использование агрессивных сильных щелочных и кислотных химикатов, такие как ацетон, трихлорэтилен, кислоты, абразивные средства, сильные обезжириватели, спирт, лимон или вино.

Такой уход позволяет сохранить акустические системы в идеальном состоянии на долгие годы. Со временем достигается оптимизация звука за счет обкатки движущихся частей (мембран и подвесок), а при частом использовании акустическая камера реагирует все лучше и лучше: это те же правила, которые действуют для струнных музыкальных инструментов!

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	ARENA 30 ARENA	20 ARENA 10 ARENA S15
Тип колонки	4-полосная 3,5-полосная	3,5-полосная
Низкочастотный преобразователь	2 x 8 дюймов 2 x 8 дюймов	2 x 8 дюймов 4 x 6,5 дюймов
Средне/Высокочастотный преобразователь	2 x 6,25 дюймов38 мм Твитер с купольной мембраной+ 19 мм Супер твитер	1 x 6,25 дюймов+ 19 мм Твитер с купольной мембраной	1 x 6,25 дюймов+ 19 мм Твитер с купольной мембраной
Максимальная рекомендуемая мощность	600 Ватт 400 Ватт 400 Ватт	400 Ватт
Амплитудно-частотная характеристика (-6 дБ по направлению оси)	40 Гц32.200,0 Гц	55 Гц31.500,0 Гц	36 Гц31.585,0 Гц
Амплитудно-частотная характеристика (-3 дБ по направлению оси)	50 Гц26.200,0 Гц	60 Гц24.710,0 Гц	40 Гц33.580,0 Гц
Макс SPL 1 метр	120,0 дБ 117,0 дБ 111,0 дБ	117,0 дБ
Чувствительность 2,83 Врмс@1м	94,0 дБ 92,0 дБ 88,5 дБ	91,0 дБ
Номинальное сопротивление (импеданс)	4 Ом	4 Ом	4 Ом
Минимальное сопротивление (импеданс)	2,9 Ом 3,6 Ом	3,5 Ом	3,5 Ом
Кроссоверные частоты	200 Гц/ 2к Гц/ 10к Гц	160 Гц/ 220 Гц/ 3100 Гц	250 Гц/ 2100 Гц
Тип корпуса	Закрытый корпус	Закрытый корпус	Закрытый корпус
Глубина монтажа	162 мм - 6,4 дюймов	144 мм - 5,7 дюймов	150 мм - 5,9 дюймов
Масса	58,7 кг - 129,4 фунта	47,2 кг - 104,1 фунта	25 кг - 55,1 фунта
Глубина	167 мм - 6,6 дюймов	150 мм - 5,9 дюймов	150 мм - 5,9 дюймов
Ширина	321 мм - 12,6 дюймов	321 мм - 12,6 дюймов	590 мм - 23,2 дюймов
Высота	1.774 мм - 69,8 дюймов	1.577 мм - 62,1 дюймов	590 мм - 23,2 дюймов

NOTE

NOTE

© COPYRIGHT 2023

Компания Sonus faber оставляет за собой право изменять любые технические и/или эстетические характеристики своей продукции в любое время без предварительного уведомления.
