MANUALE UTENTE Arena 10 Sonus Faber

1. Informazioni generali 3

1.1 Informazioni per l'utente 3
1.2 Garanzia e assistenza post vendita 3

1. Informazioni di sicurezza 4

2. Installazione (Arena 30 - Arena 20 - Arena S15) 5

3.1 Contenuto dell'imballo 5
3.2 Disimballo 5
3.3 Montaggio 6
3.4 Rimozione del diffusore 10

1. Installazione (Arena 10) 12

4.1 Contenuto dell'imballo 12
4.2 Disimballo 12
4.3 Montaggio 13

1. Manutenzione e pulizia 14
2. Specifiche tecniche 15

1. INFORMAZIONI GENERALI

1.1 - INFORMAZIONI PER L'UTENTE

Gentile Cliente,

Desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori Arena per il suo impianto audio/audio-video.

Poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell'ascolto e che ciò avvenga nella piena sicurezza, La invitiamo a leggere attentamente, prima dell'installazione, questo manuale d'istruzioni.

Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufficiale Sonus faber del Paese in cui vive o prendere contatto direttamente con Sonus faber scrivendo a [e-mail].

Infine Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni.

Buona Musica!

1.2 - GARANZIA E ASSISTENZA POST-VENDITA

I nostri diffusori acustici sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, qualora si verificasse un guasto o un malfunzionamento, i prodotti Sonus faber sono coperti da una garanzia standard che comprende tutti i difetti di fabbricazione, tecnici o di materiali, per due (2) anni dalla data di acquisto del consumatore.

La informiamo che è possibile estendere il periodo di garanzia registrando il Suo prodotto su https://www.sonusfaber.com/en/register-product/.

Per maggiori informazioni, consigliamo di approfondire le condizioni di garanzia su www.sonusfaber.com/warranty-policy.

Inoltre, nel Suo interesse, ci permettiamo di fare presente quanto segue:

• La garanzia sui diffusori acustici copre eventuali difetti di costruzione;
• Conservare il documento comprovante l'acquisto in modo da poterlo esibire al rivenditore in caso di necessità;
• Conservare l'imballo originale dei diffusori acustici perché possano essere trasportati senza danni in caso di spedizione presso il centro assistenza autorizzato;
• I diffusori acustici devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato.

Le seguenti condizioni fanno decadere la garanzia sul prodotto:

• Il diffusore acustico è stato smontato o modificato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;
  • Il diffusore acustico è stato usato in modo non conforme a quanto descritto in questo manuale.

2. INFORMAZIONI DI SICUREZZA

• Leggere il presente manuale d'istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.
• Assicurarsi che il fissaggio a muro/a controsoffitto sia adeguatamente stabile.
• Verificare in via preliminare che la portata della superficie di montaggio sia sufficiente a sostenere il peso del/dei diffusori acustici.
• Nel corso del funzionamento dell'impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all'apparato uditivo. Mantenere i bambini ad una distanza di sicurezza dal diffusore acustico di almeno 50 cm.
• Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l'essere umano e per gli animali ma che può disturbare il funzionamento di apparecchiature elettroniche come monitor e televisori con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verifichi, aumentare la distanza di tali apparecchiature dai diffusori acustici.
• La tecnologia di funzionamento degli altoparlanti verte su principi dell'elettromagnetismo, pertanto l'utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici.
• Non collegare i diffusori acustici in parallelo tra loro o direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70,7 V o simili). Ciò può determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico e/o dell'amplificatore.
• Non avvicinare tra loro cavi audio e cavi elettrici di alimentazione. In prossimità dei cavi di alimentazione è presente un campo elettromagnetico che può causare un fastidioso ronzio. Nel caso ciò si verifichi, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione.
• I collegamenti vanno effettuati con gli apparecchi spenti. Fare attenzione alla polarità dei morsetti durante il collegamento.
• Collegare il diffusore ad una sorgente certificata PS1 secondo la IEC62368-1.

3. INSTALLAZIONE (Arena 30 - Arena 20 - Arena S15)

3.1 - CONTENUTO DELL'IMBALLO

• Diffusore
• Cornice
• Template per il foro
  • Copertura protettiva
• Scatola accessori: griglie in tessuto, viti, copri viti.

3.2 - DISIMBALLO

Procedere al disimballo come indicato di seguito.

Seguire le seguenti indicazioni generali:

• È consigliabile disimballare i prodotti il più vicino possibile alla posizione finale
• Usare un attrezzo appropriato per aprire l'imballo. Non inserire a fondo la lama per evitare di danneggiare il contenuto.
• Conservare gli imballi per eventuali futuri trasporti.
• Non indossare orologi, braccialetti, anelli, etc. per evitare di graffiare i diffusori acustici e le loro finiture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell'abbigliamento indossato quali cerniere, bottoni, fibbie, rivetti, ecc.
• Controllare il contenuto dell'imballo. In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l'acquisto.
• Fare attenzione a non toccare gli altoparlanti durante le operazioni di disimballo.

Per la movimentazione in sicurezza dei diffusori, è vivamente consigliato attenersi alle indicazioni riportate nella tabella sottostante:

Fino ai 20 kg Una persona
Dai 20 kg ai 40 kg Almeno 2 persone
Dai 40 kg ai 60 kg Almeno 3 persone
Dai 60 kg agli 80 kg Almeno 4 persone

Tenere saldamente i diffusori acustici con entrambe le mani per evitare di farli cadere.

I materiali da imballaggio possono essere inquinanti. Non smaltire questi materiali come rifiuti domestici ma consegnarli ad un centro raccolta e riciclo dei rifiuti.

Non lasciare i materiali per l'imballaggio a disposizione dei bambini!

Possibilità di avvelenamento o soffocamento a causa di ingestione.

Nel caso di impiego di uno stand dedicato, quest'ultimo può essere utilizzato unicamente con i diffusori acustici per i quali esso è stato progettato.

L'uso con altri modelli di diffusori acustici può provocare danni e lesioni.

Assicurarsi, in via preventiva, che l'area di taglio sia compresa tra i due montanti.Per il corretto funzionamento del sistema di fissaggio, mantenere una distanza di almeno 4 cm tra il bordo laterale del foro e il montante più vicino.

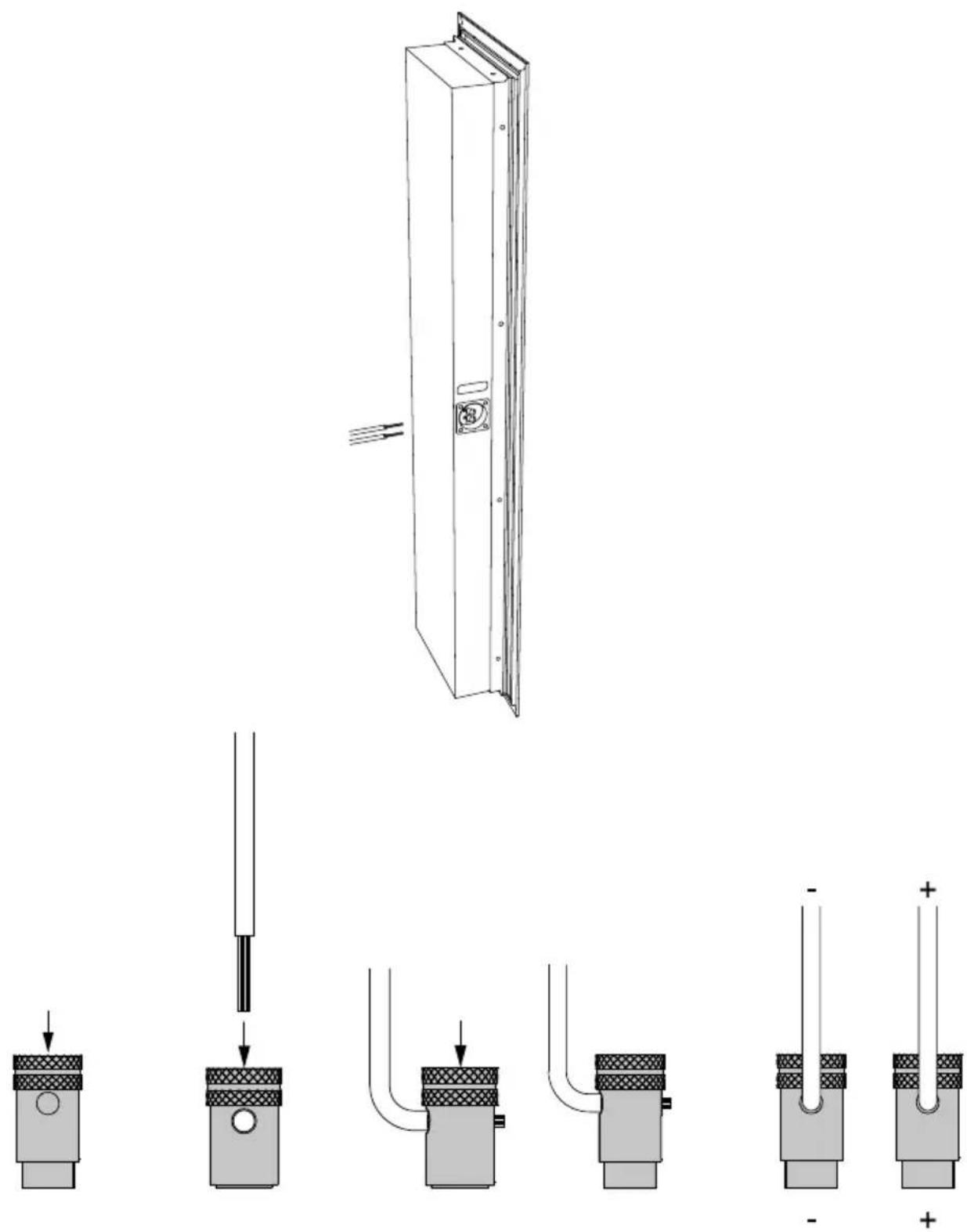

3.3.2 - COLLEGARE I CAVI AUDIO AL DIFFUSORE

Fare attenzione alla polarità dei morsetti durante il collegamento.

I collegamenti vanno effettuati con gli apparecchi spenti!

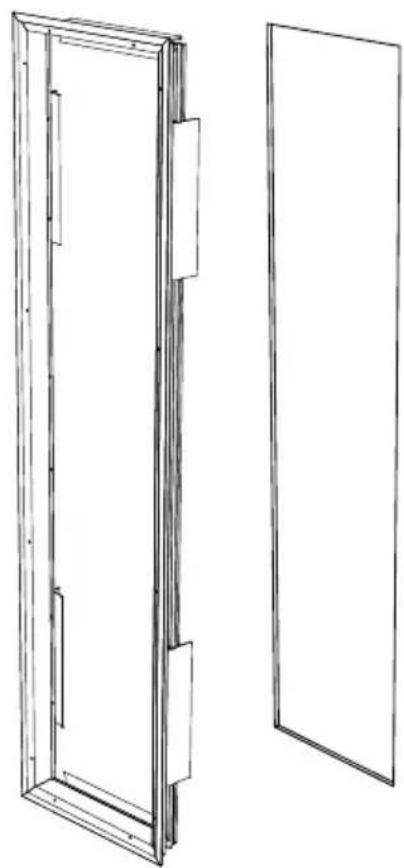

3.3.3 - INSERIRE LA CORNICE NEL FORO PRATICATO

IT

Rimuovere gli elastici ferma posizione.

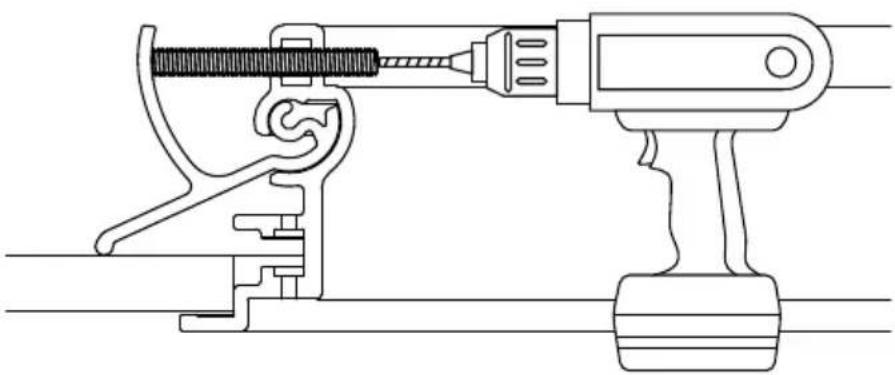

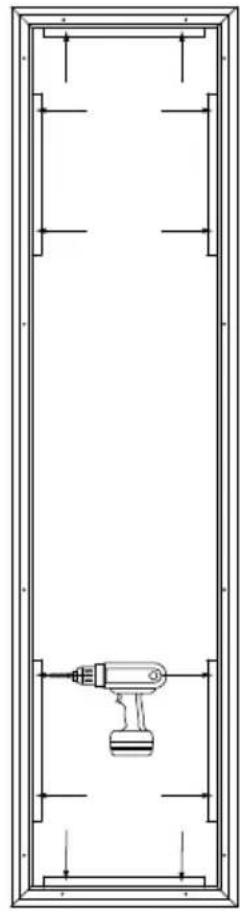

3.3.5 - AVVITARE LA CORNICE

Avvitare fino a fine corsa senza forzare le viti di fissaggio per evitare di danneggiare il sistema di bloccaggio.

3.4 - RIMOZIONE DEL DIFFUSORE

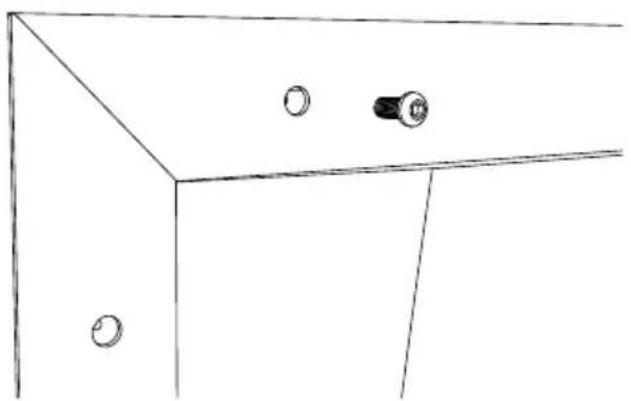

3.4.1 - SVITARE IL DIFFUSORE ACUSTICO DALLA CORNICE

4. INSTALLAZIONE (Arena 10)

4.1 - CONTENUTO DELL'IMBALLO

• Diffusore
• Griglie in tessuto
  • Cavo di sicurezza
  • Copertura protettiva
• Scatola accessori: Due Staffe, viti.

4.2 - DISIMBALLO

Procedere al disimballo come indicato di seguito.

Seguire le seguenti indicazioni generali:

• È consigliabile disimballare i prodotti il più vicino possibile alla posizione finale
• Usare un attrezzo appropriato per aprire l'imballo. Non inserire a fondo la lama per evitare di danneggiare il contenuto.
• Conservare gli imballi per eventuali futuri trasporti.
• Non indossare orologi, braccialetti, anelli, etc. per evitare di graffiare i diffusori acustici e le loro finiture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell'abbigliamento indossato quali cerniere, bottoni, fibbie, rivetti, ecc.
• Controllare il contenuto dell'imballo. In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l'acquisto.
• Fare attenzione a non toccare gli altoparlanti durante le operazioni di disimballo.

Per la movimentazione in sicurezza dei diffusori, è vivamente consigliato attenersi alle indicazioni riportate nella tabella sottostante:

Fino ai 20 kg Una persona
Dai 20 kg ai 40 kg Almeno 2 persone
Dai 40 kg ai 60 kg Almeno 3 persone
Dai 60 kg agli 80 kg Almeno 4 persone

Tenere saldamente i diffusori acustici con entrambe le mani per evitare di farli cadere.

I materiali da imballaggio possono essere inquinanti. Non smaltire questi materiali come rifiuti domestici ma consegnarli ad un centro raccolta e riciclo dei rifiuti.

Non lasciare i materiali per l'imballaggio a disposizione dei bambini!

Possibilità di avvelenamento o soffocamento a causa di ingestione.

Nel caso di impiego di uno stand dedicato, quest'ultimo può essere utilizzato unicamente con i diffusori acustici per i quali esso è stato progettato.

L'uso con altri modelli di diffusori acustici può provocare danni e lesioni.

4.3 - MONTAGGIO

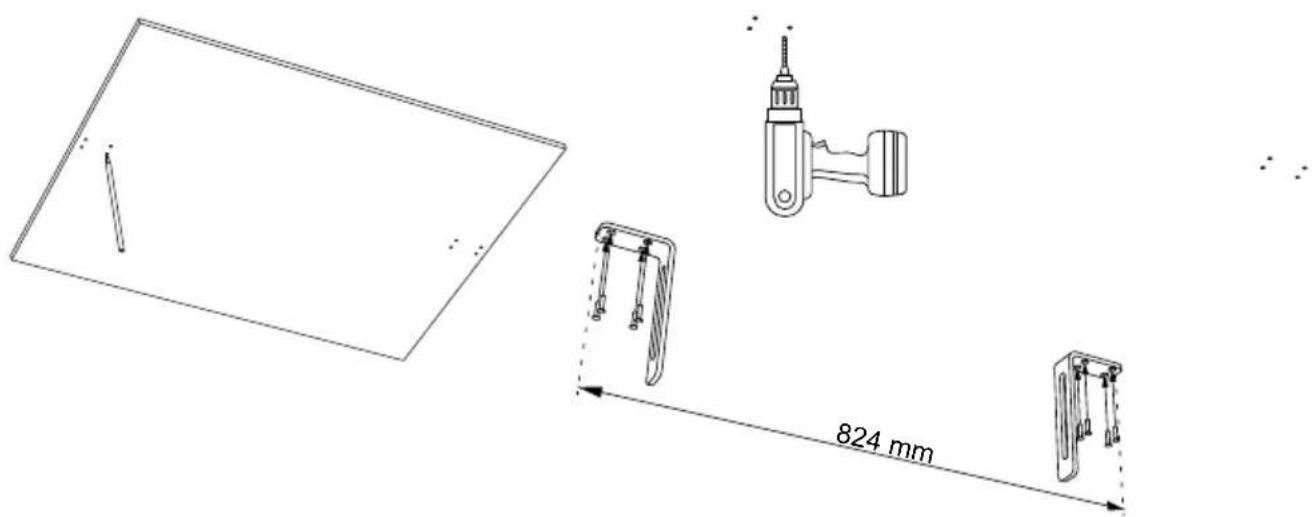

4.3.1 - AVVITARE AL SOFFITTO LE DUE STAFFE ALLA DISTANZA INDICATA DAL TEMPLATE IN DOTAZIONE

824 mm

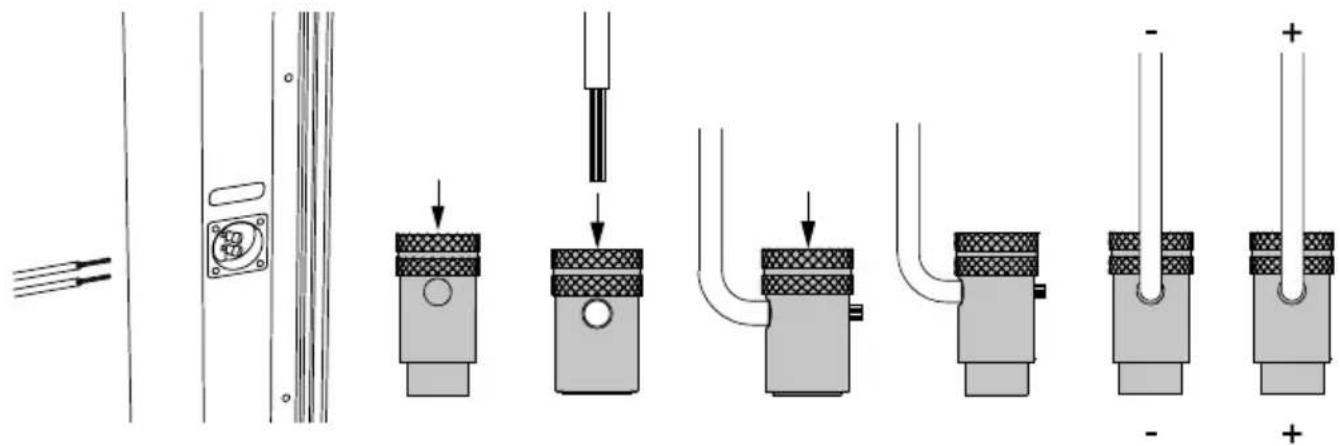

4.3.2 - COLLEGARE I CAVI AUDIO AL DIFFUSORE

Fare attenzione alla polarità dei morsetti durante il collegamento.

I collegamenti vanno effettuati con gli apparecchi spenti!

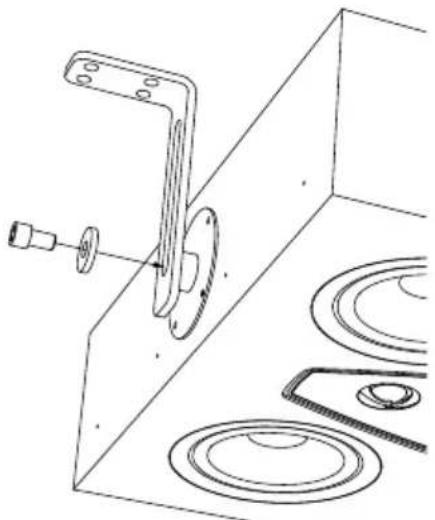

4.3.3 - INSERIRE IL DIFFUSORE ED AVVITARE VITE E RONDELLA IN ENTRAMBI I LATI

Effettuare l'operazione con gli apparecchi spenti!

5. MANUTENZIONE E PULIZIA

I diffusori acustici non necessitano di manutenzioni particolari se non di una periodica pulizia generale.

Per l'eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti.

Per la cura delle superfici metalliche e di vetro, utilizzare il panno e il liquido in dotazione (ove presenti). Non utilizzare prodotti chimici aggressivi a basi forti quali acetone, trielina, acidi, abrasivi, sgrassanti forti, alcol, limone o vino.

Queste attenzioni conserveranno i diffusori acustici perfetti per molti anni. Il tempo contribuirà a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica risponderà sempre meglio quanto più sarà usata: sono le stesse regole che valgono per gli strumenti musicali a corda!
