РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS-F71 YAMAHA

Инструкция По Эксплуатации

Precautions

Меры предосторожности

Прочитайте описание следующих мер предосторожности перед использованием аппарата. Yamaha не несет ответственность за любые повреждения и (или) травмы, вызванные несоблюдением приведенных ниже мер предосторожности.

1. Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните ее в безопасном месте для дальнейшего использования.
2. Данные колонки устанавливайте в прохладном, сухом, чистом месте – подальше от окон, источников тепла, источников чрезмерной вибрации; избегайте пыльных, влажных и холодных мест. Избегайте установки возле источников электрического шума (например, трансформаторов и моторов). Для предотвращения пожара или поражения электрическим током не подвергайте колонки воздействию дождя или воды.
3. Для предотвращения деформирования или обеспеччивания корпуса не подвергайте колопки воздействию прямых солнечных лучей или чрезмерной влажности.
4. Не устанавливайте колопки в местах, где есть риск падения на них посторонших предметов и (или) где они могут быть незапцищены от капающих или разбрызгиваемых жидкостей.
5. Не располагайте сверху на колонках следующие предметы:

– Прочие компоненты, так как это может привести к повреждению или обеспеччиванию поверхности колонок.
– Горящие предметы (например, свечи), так как это может привести к пожару, повреждению колонок или стать причиной травмы.
- Емкости с жидкостью, так как она может пролиться и стать причиной поражения пользователя электрическим током или повреждения колонок.

1. Не устанавливайте колонки в местах, где они могут быть опрокинуты или повреждены упавшими предметами. Лучшее качество звучания также будет обеспечено при размещении на устойчивой поверхности.

2. Размещение колонок на одной и той же полке или на подставке проигрывателя дисков может привести к появлению эффекта обратной связи.

3. Не вставляйте в отверстие колонок посторонние объекты и не беритесь за отверстие руками (например, поднимая колонку). Это может привести к травме и/или повреждению оборудования.
4. Если Вы услышите искажение звука, необходимо уменьшить громкость с помощью регулятора громкости на усилителе. Не позволяйте усилителю работать в режиме "клиппинга". В противном случае колонки могут быть повреждены.
5. При использовании усилителя, поминальная выходная мощность которого выше, чем поминальная входная мощность колонок, будьте внимательны, чтобы не допустить превышения максимальной входной мощности колонок.
6. Не применяйте химические растворители для очистки колонок, так как это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

Прилагаемая принадлежность

1. Не пытайтесь модифицировать или ремонтировать колонки. При необходимости обратитесь в сервисный центр Yamaha. Ни в коем случае не открывайте корпус колонок.
2. Поскольку данное устройство является тяжёлым, для его безопасной транспортировки необходимо участие двух человек.
3. Владелец аппарата песет ответственность за его размещение и падежную установку. Yamaha не песет ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой акустической системы.

Информация для пользователей по сбору и утилизации старой ашпаратуры

Этот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/ЕС. При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Содержание

Прилагаемая принадлежность ...... i

Расположение колонок.... 1

Подключение колонок к усилителю .....2

Снятие и установка сетки.... 3

Технические характеристики ...... 3

Расположение колонок

• Не поднимайте устройство в одиночку.
• Будьте предельно осторожны и следите за тем, чтобы не поцарапать поверхность колонки.
• Не прикладывайте усилие к боковой части колонки. В противном случае можно опрокинуть колонку и повредить оборудование или получить травмы.
• Зафиксируйте кабели на полу, так как незакрепленные кабели мешают ходить и могут стать причиной несчастного случая.
• В конструкции аппарата предусмотрено магнитное экранирование. Однако при слишком близком размещении сабвуфера к телевизору с ЭЛТ существует возможность изменения цветов изображения. В этом случае отодвиньте апарат от телевизора.

Меры предосторожности при выборе места установки колонок

Верхняя часть колонки более тяжелая, чем нижняя, поэтому колонка может опрокинуться, если не предпринять мер по обеспечению ее устойчивости. Опрокидывание колонки может привести к повреждению колонки или другого имущества

пользователя, а также к физическим травмам (в некоторых случаях — смертельным).

Чтобы обеспечить безопасное и надлежащее использование колонки, необходимо:

• установить колонку на твердой, ровной и гладкой поверхности, на небольшой (по отношению к поверхности пола) высоте;
  • во время перемещения колонки не давить на ее боковые части и не толкать ее сбоку, а также не прислонять к ее боковым частям другие предметы;
• не садиться на колонки и не класть на них какие-либо предметы.

Вибрации или толчки, вызванные землетрясениями или другими явлениями или действиями, могут привести к падению колонки. Из соображений безопасности рекомендуется использовать дополнительные средства обеспечения устойчивости колонок, доступные в магазинах (металлические крепежные элементы или цепи и т.д.).

■2-х канальные стереоколонки

Чтобы добиться оптимального стерсоэффекта, колонки располагают под небольшим углом к слушателю.

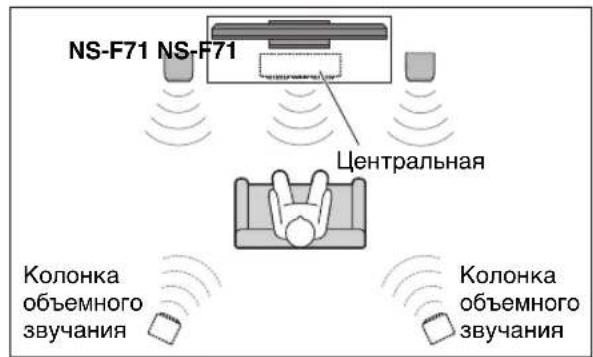

Использование в качестве фронтальных колонок в мультиканальной системе

NS-F71 NS-F71 Центральная Колонка объемного звучания Колонка объемного звучания

Установите колонки с обеих сторон телевизора. Общее качество звучания мультиканальной системы сильно зависит от пространственного расположения колонок. Настройте колонки в соответствии с положением слушателя, следуя инструкциям, приведенным в руководстве по использованию усилителя.

Подключение колонок к усилителю

Перед выполнением соединений обязательно отключите усилитель.

■Подключения

Подключите одну колонку к клеммам подключения левой колонки на усилителе или ресивере (отмечены буквой L), а вторую колонку — к клеммам подключения правой колонки (отмечены буквой R). Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера.

Примечание

• Убедитесь в том, что при подключении колонок была соблюдена правильная полярность: положительные (+) клеммы соединены с положительными (+) клеммами, а отрицательные (−) клеммы — с отрицательными (−). Если перепутать клеммы, колонки будут издавать неестественный звук и плохо передавать низкие частоты.
  • В настройках размеров акустической системы AV-ресивера укажите малый размер (или "S") для всех колонок.
• Длительное воспроизведение определенных звуков на большой громкости может повредить колонки. Например, при длительном воспроизведении синусоидального сигнала с тестового диска, низких частот электронных инструментов и т. д., а также при касании иглы проигрывателя поверхности пластинки понижайте уровень громкости во избежание повреждения динамиков.
• После заверпения подключения колонок включите усилитель и другие аудио- и видеоустройства в подходящие настенные розетки сети переменного тока.
• Усилители, номинальная выходная мощность которых превышаст номинальную входную мощность колонок, следует использовать с осторожностью, не допуская превышения максимальной входной мощности колонок.

■Подготовка кабелей колонок

15 MM Правильно Неправильно

1 Удалите примерно 15 мм изоляции на конце каждого провода.
2Плотно скрутите оголенные провода.

Примечание

• Не связывайте и не сматывайте лишний кабель.
• Оголенные провода необходимо плотно скрутить так, чтобы отдельные жилы не выступали наружу.
• Во избежание травм соблюдайте осторожность при подготовке кабелей.

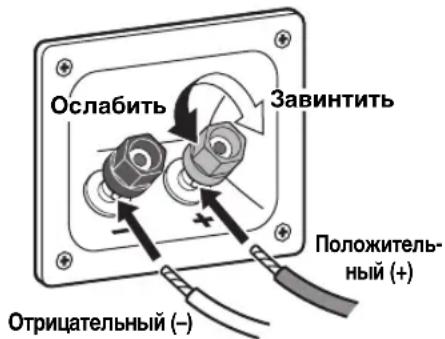

■Работа с клеммами колонок

Ослабить Завинтить - + Положительный (+) Отрицательный (-)

1 Ослабьте зажим клеммы, вращая ее против часовой стрелки.
2Вставьте оголенный конец кабеля в клемму.
Зчтобы зажать клемму, вращайте ее по часовой стрелке.
4Проверьте надежность подключения, слегка потянув за кабель.

Примечание

• Убедитесь в том, что в клемме зажата оголенная часть провода, без изоляции.
• Убедитесь в том, что оголенные части проводов не соприкасаются: контакт оголенных проводов может привести к поломке колонок или усилителя.
• Колонки не воспроизводят звук, если подключение выполнено неправильно.

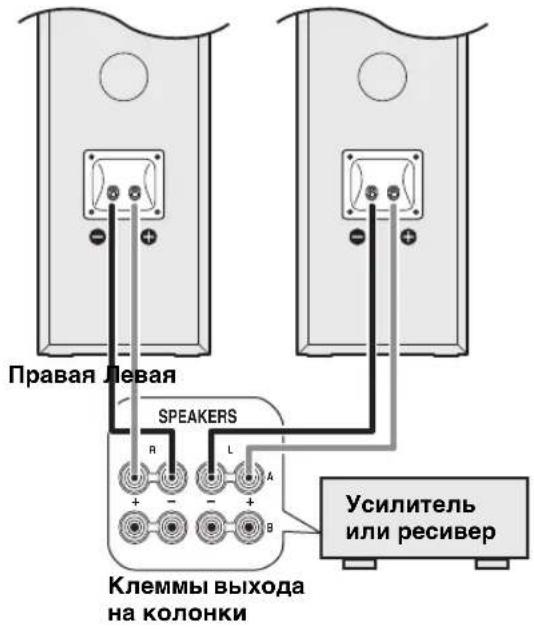

■Подключение к усилителю

Правая Левая SPEAKERS Клеммы выхода на колонки Усилитель или ресивер

Подключите каждую колонку к соответствующим клеммам на усилителе с помощью кабелей, подготовленных ранее. Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера.

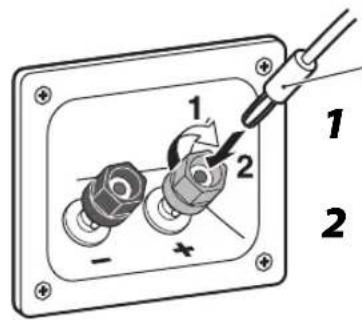

Использование штекера с продольными подпружиненными контактами

Штекер с продольными подпружиненными контактами

1 Затяните головку клеммы.

2 Просто вставьте штекер с продольными подпружиненными контактами в клемму.

Снятие и установка сетки

Сетка прикреплено к акустическому экрану в шести точках, и при желании может быть отсоединено. Чтобы снять сетку, медленно потяните ее на себя, удерживая с обеих сторон. Чтобы снова установить ее, совместите шесть отверстий на внутренней поверхности сетки с шестью соответствующими выступами на колонке и аккуратно надавите.

• Снимая и устанавливая сетку не прикасайтесь к головкам излучателя, а также не используйте инструменты с целью увеличения прилагаемого усилия.
• Не прикасайтесь к диафрагме динамика и не нажимайте на нее. Это может привести к неправильной работе колонки.
• Чтобы не повредить сетку при ее установке или снятии, не прилагайте слишком большое усилие и давите на каркас, а не на поверхность сетки.

Технические характеристики

Тип ....Двухполосная фазоинверторная система Магнитное экранирование

Головка....Низкочастотный динамик; 16-см конический динамик x 2

Высокочастотный динамик: 3-см сбалансированный купольный динамик

Номинальная входная мощность 80 Вт

Максимальная входная мощность 240 Вт

Номинальный импеданс....6 Ω

Частотная характеристика .... 43 Гц - 26 кГц

Чувствительность ....89 дБ/2,83 В, 1 м Габаритные размеры (Ш х В х Г)

233 x 974x 258 MM

Macca 13,7 кг

* В содержании данного руководства приведены последнис на момент публикации технические характеристики. Для получения последней версии руководства посетите веб-сайт корпорации Yamaha и загрузите файл с руководством.

Уход за колонкой

Для чистки колонок не применяйте химические составы (например, спирт, растворители и т. д.), так как они могут повредить отделочное покрытие.

Используйте сухую чистую ткань. Чтобы устранить сильное загрязнение, смочите мягкую ткань в воде, отожмите воду и протрите тканью место загрязнения.

Для моделей с полированным покрытием: удар по поверхности устройства металлическим, керамическим или другим твердым предметом может привести к возникновению трещины или к отслаиванию отделочного покрытия.
