Бренд	D-Link
Модель	DGS-1100-16V2
Тип продукта	Сетевой коммутатор EasySmart 16 портов
Порты	16 портов Gigabit Ethernet (10/100/1000 Мбит/с)
Размеры (Д x Ш x В)	280 x 180 x 44 мм
Вес	Около 2 кг
Питание	Внешний адаптер питания, 100-240 В перем. тока, 50-60 Гц
Потребляемая мощность	Максимум 12 Вт
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10% до 90% без конденсации
Управление	Веб-интерфейс, утилита SmartConsole
Основные функции	VLAN, QoS, агрегация каналов, управление потоком, обнаружение петель
Монтаж	Настольный, на полку, на стену или в стойку 19 дюймов
Комплектация	Коммутатор, монтажный кронштейн, шнур питания, компакт-диск с руководством, руководство по началу работы, комплект заземления
Уход и чистка	Протирайте сухой мягкой тканью; не используйте жидкие или абразивные средства
Безопасность	Используйте заземленную розетку; обеспечьте достаточную вентиляцию; не ставьте тяжелые предметы на устройство
Запчасти и ремонтопригодность	Сменный внешний блок питания; обращайтесь в службу поддержки D-Link для ремонта
IP-адрес по умолчанию	10.90.90.90
Пароль администратора по умолчанию	admin

Часто задаваемые вопросы - DGS-1100-16V2 D-LINK

Как сбросить коммутатор до заводских настроек?

Нажмите и удерживайте кнопку Reset (спереди) примерно 10 секунд, пока не замигают индикаторы. Устройство перезагрузится с настройками по умолчанию.

Каков IP-адрес коммутатора по умолчанию?

IP-адрес по умолчанию: 10.90.90.90 с маской подсети 255.0.0.0.

Как получить доступ к веб-интерфейсу управления?

Подключите компьютер к одному из портов коммутатора. Настройте компьютер на IP-адрес в той же подсети (например, 10.90.90.x). Откройте браузер и введите http://10.90.90.90. Войдите с паролем admin.

Можно ли управлять несколькими коммутаторами с помощью утилиты SmartConsole?

Да, утилита SmartConsole, установленная с компакт-диска, позволяет обнаруживать и настраивать несколько коммутаторов EasySmart в одной сети уровня 2.

Как закрепить коммутатор на стене?

Используйте два крепежных отверстия снизу коммутатора. Для бетонной стены вставьте нейлоновые дюбели, затем ввинтите винты T3 x 15L. Для деревянной стены ввинтите винты непосредственно. Повесьте коммутатор на винты.

Какие кабели использовать для подключения коммутатора?

Используйте кабели Ethernet RJ-45 категории 5e или выше для гигабитных подключений. Прилагаемый шнур питания служит для подключения к электросети.

Поддерживает ли коммутатор PoE?

Нет, модель DGS-1100-16V2 не питается по PoE. Для него требуется внешний адаптер питания.

Как установить коммутатор в стойку?

Закрепите прилагаемые монтажные кронштейны по бокам коммутатора с помощью винтов. Затем ввинтите коммутатор в стойку 19 дюймов подходящими винтами (не входят в комплект).

Что делать при отключении электроэнергии?

Отключите коммутатор, чтобы избежать повреждений. Подключите его снова после восстановления питания. Настройки сохраняются в энергонезависимой памяти.

Как обновить прошивку коммутатора?

Загрузите последнюю прошивку с веб-сайта D-Link. Войдите в веб-интерфейс, перейдите в раздел Maintenance/Upgrade, выберите файл и примените обновление. Не отключайте питание во время процесса.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DGS-1100-16V2 D-LINK

Краткое руководство пользователя

快速安装指南

Guia inicial

Petunjuk Pemasangan

本製品のご利用にあたって

About This Guide

Данное руководство содержит пошаговые инструкции для настройки всех коммутаторов серии D-Link EasySmart. Пожалуйста, имейте в виду, что приобретенная модель может незначительно отличаться от изображенной на иллюстрациях. За более подробной информацией о коммутаторе, его компонентах, подключении к сети и технической спецификацией, пожалуйста, обратитесь к руководству пользователя, включенного в комплект поставки коммутатора.

Шаг 1 – Распаковка

Откройте коробку и аккуратно достаньте ее содержимое. Пожалуйста, сверьтесь со списком комплекта поставки, расположенным в руководстве пользователя. Если какой-то из этих элементов отсутствует или поврежден, пожалуйста, обратитесь к продавцу для замены.

• Один коммутатор D-Link EasySmart
• Кронштейны для монтажа в стойку
• Шнур питания
• Компакт-диск с руководством пользователя и утилитой SmartConsole
• Одно мультиязычное руководство по быстрой установке
• Комплект для заземления

Шаг 2 – Установка коммутатора

Для безопасной работы и установки коммутатора необходимо сделать следующие шаги:

♦ Визуально проверьте силовой кабель и убедитесь в безопасности его подключения к разъему питания переменного тока
♦ Убедитесь, что вокруг коммутатора достаточно пространства для вентиляции
- Не размещайте тяжелые или нагревающиеся объекты на коммутаторе

Установка на стол или поверхность

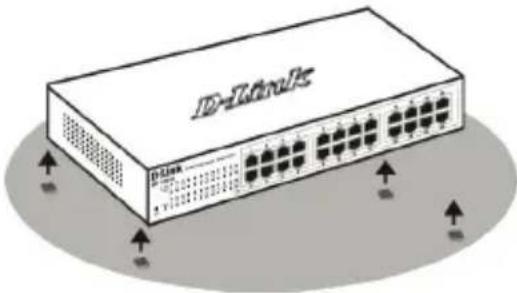

При установке коммутатора на стол или какую-нибудь поверхность, необходимо прикрепить к нему поставляемые вместе с ним резиновые ножки. Самоклеющиеся ножки крепятся на дне устройства по его углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг него.

Рисунок 1. Крепление резиновых ножек

Установка в стойку

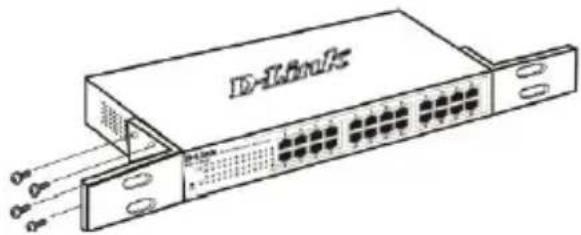

Коммутатор допускает установку в 11-дюймовую стойку EIA, которая, как правило, размещается в серверной комнате вместе с другим оборудованием. Прикрепите монтажные уголки к боковым панелям коммутатора (по одному с каждой стороны) и закрепите их прилагаемыми винтами.

Рисунок 2. Крепление монтажных уголков

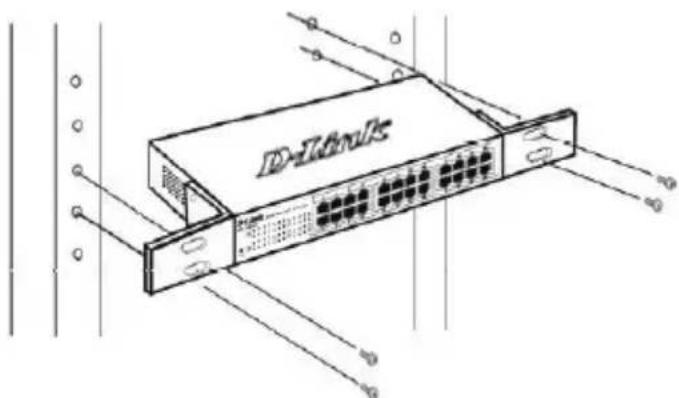

Затем, используя винты от стойки, закрепите на ней коммутатор.

Рисунок 3. Установка коммутатора в стандартную стойку

Крепление коммутатора к стене

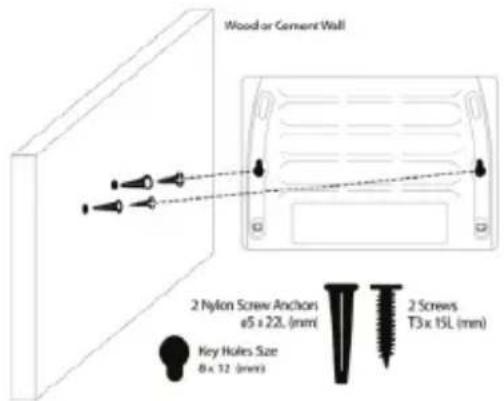

Коммутатор DGS-1100 настольного размера также может быть прикреплен к стене. Для этой цели на нижней части коммутатора предусмотрены два разъема крепления. Пожалуйста, убедитесь в том, что передняя панель расположена таким образом, что видны индикаторы. Пожалуйста, обратитесь к расположенным ниже иллюстрациям:

A.) Крепление к бетонной стене

1. Закрепите нейлоновые дюбели в бетонной стене.

2. Вкрутите шурупы Т3 x 15L в нейлоновые дюбели.

3. Повесьте коммутатор крепежными отверстиями нижней части на шурупы; монтаж завершен.

В.) Крепление к деревянной стене

1. Вкрутите шурупы Т3 x 15L в деревянную стену.

2. Повесьте коммутатор крепежными отверстиями нижней части на шурупы; монтаж завершен.

(1) 3/4 дюйма - минимум для деревянной стены.

(2) 3 дюйма - минимум для бетонной стены.

Рисунок 4. Крепление настольного коммутатора к стене

Шаг 3 – Подключение кабеля питания переменного тока

На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения).

Шаг 3 – Подключение кабеля питания переменного тока

На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения).

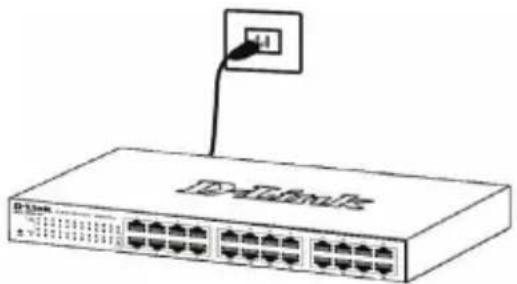

Рисунок 5. Подключение коммутатора к розетке

Сбой питания

В случае сбоя питания коммутатор должен быть отключен. При восстановлении питания включите его снова.

Функции управления

Управление коммутатором D-Link серии EasySmart осуществляется через web-браузер или через любой компьютер с помощью утилиты SmartConsole.

Если пользователю требуется управление только одним коммутатором D-Link серии EasySmart, следует выбрать управление на основе web-интерфейса. Каждому коммутатору должен быть назначен собственный IP-адрес, который используется для доступа к web-интерфейсу управления, компьютер должен обладать IP-адресом в той же сети, что и коммутатор.

Тем не менее, для управления несколькими коммутаторами D-Link серии EasySmart следует использовать утилиту SmartConsole. Использование утилиты SmartConsole исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов EasySmart. Пожалуйста, обратитесь к подробным инструкциям по установке для управления через web-интерфейс и утилиту SmartConsole.

Управление на основе Web-интерфейса

После успешной установки можно начать настройку коммутатора, следить за индикаторами на панели, и отображать графическую статистику с помощью Web-браузера, такого как Netscape Navigator (версии 6.2 и выше) или Microsoft ^® Internet Explorer (версии 5.0 и выше).

Для Web-настройки устройства необходимо следующее оборудование:

- Компьютер с разъемом RJ-45 для Ethernet-соединения

• Стандартный кабель Ethernet

Waz 1

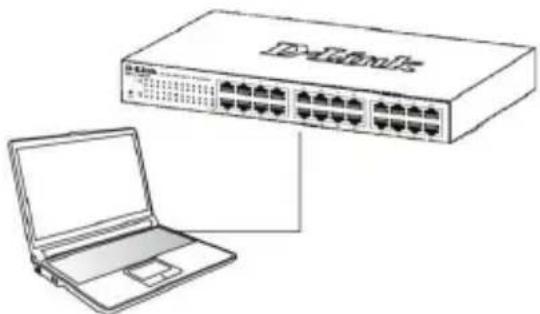

Подключите кабель Ethernet к любому порту на передней панели коммутатора и к порту Ethernet на компьютере.

Рисунок 6. Подключение Ethernet-кабеля

Шаа 2

Чтобы зарегистрироваться и настроить коммутатор через Ethernet-соединение, необходимо назначить компьютеру IP-адрес из того же диапазона, что и IP-адрес коммутатора. Например, если коммутатору присвоен IP-адрес 10.90.90.90, то компьютеру необходимо присвоить IP-адрес вида 10.x.y.z (где x/y – числа от 0 до 254, а z – число от 1 до 254) и маску подсети 255.0.0.0.

Рисунок 7. Введите IP-адрес 10.90.90.90 в адресной строке Web-браузера

К Web-настройке также можно получить доступ с помощью утилиты SmartConsole Utility. Запустите утилиту SmartConsole Utility и дважды нажмите на нужный коммутатор из списка устройств. Это автоматически загрузит Web-конфигуратор в Webбраузере.

ПРИМЕЧАНИЕ: На

коммутаторах по умолчанию используется IP-адрес 10.90.90.90 с маской подсети - 255.0.0.0 и шлюзом по умолчанию - 0.0.0.0

Шаа 3

После того как появится окно регистрации, введите "admin" в поле пароля. Нажмите OK для входа в главное окно конфигурации.

Рисунок 8. Окно аутентификации пользователя

Утилита SmartConsole

Утилита SmartConsole, включенная в установочный компакт-диск, является программой для обнаружения Smart-коммутаторов в одном сетевом сегменте 2 уровня, подключенных к компьютеру. Данную утилиту можно установить только на компьютеры под управлением следующих операционных систем: Windows 2000, Windows XP и Windows Vista x64/86. Имеется два варианта установки утилиты SmartConsole, первый – через программу автозапуска на установочном компакт-диске и другой – установка вручную.

Примечание: Перед установкой последней версии SmartConsole, пожалуйста, убедитесь в том, что любая старая версия утилиты SmartConsole удалена из компьютера.

Вариант 1: Следуйте за этими шагами по установке утилиты SmartConsole через программу автозагрузки на установочном компакт-диске.

1. Поместите компакт-диск с утилитой в привод CD-ROM.
2. Программа автозагрузки откроется автоматически
3. Нажмите на кнопку "Install SmartConsole Utility" (Установить утилиту SmartConsole) и мастер установки проведет через процесс установки.
4. После окончания установки утилиты SmartConsole можно запустить ее, нажав на Пуск > Программы > D-Link SmartConsole Utility.
5. Подключите коммутатор серии EasySmart к тому же самому сетевому сегменту 2 уровня, что и компьютер и используйте утилиту SmartConsole для обнаружения коммутаторов EasySmart.

Вариант 2: Следуйте этим шагам по установке утилиты SmartConsole вручную.

1. Поместите компакт-диск с утилитой в привод CD-ROM.
2. Из меню Пуск на рабочем столе Windows, выберите Выполнить.
3. В диалоговом окне Запуск программы, введите D:\D-Link SmartConsole Utility\setup.exe (где D:\ - буква привода CD-ROM) и нажмите OK.
4. Следуйте инструкциям на экране для установки утилиты.
5. После завершения установки, нажмите Пуск > Программы > D-Link SmartConsole Utility и запустите утилиту SmartConsole.
6. Подключите коммутатор Smart к тому же сетевому сегменту 2 уровня, что и компьютер, затем используйте утилиту SmartConsole для обнаружения коммутаторов Smart.

За детальной информацией по функциям утилиты SmartConsole, пожалуйста, обратитесь к описанию утилиты SmartConsole в руководстве пользователя.
