BaseBox 2 - Точка доступа Mikrotik - Бесплатное руководство пользователя

Тип продукта	Наружная точка доступа
Бренд	Mikrotik
Модель	BaseBox 2 (RB912UAG-2HPnD-OUT)
Размеры (прибл.)	224 x 224 x 70 мм
Вес (прибл.)	1 кг
Питание	PoE (Power over Ethernet), инжектор в комплекте, 24 В
Энергопотребление	10 Вт (оценка)
Частота	2,4 ГГц
Стандарты беспроводной связи	802.11b/g/n
Максимальная скорость	300 Мбит/с (теоретическая)
Процессор	MIPSBE
Оперативная память	64 МБ (оценка)
Флэш-память	16 МБ (оценка)
Порты	1 порт Ethernet 10/100
Антенна	Разъемы RP-SMA, антенны не входят в комплект
Основные функции	Беспроводная точка доступа, маршрутизатор, поддержка RouterOS, настройка через WinBox
Безопасность	WEP, WPA, WPA2, встроенный брандмауэр
Уход и очистка	Протирайте мягкой сухой тканью
Установка	Крепление на наружную стойку, рекомендуется профессиональная установка
Безопасное расстояние от радиоизлучения	142 см от тела
Соответствие	Класс A, FCC, IC, ЕС

Часто задаваемые вопросы - BaseBox 2 Mikrotik

Как настроить BaseBox 2 в первый раз?

Подключите устройство через PoE к ПК, загрузите WinBox с mt.lv/winbox, откройте его и подключитесь к IP 192.168.88.1 (пользователь: admin, пароль: пустой или на этикетке). Используйте вкладку Neighbors, если IP недоступен. Обновите прошивку до RouterOS v7.10.1 или новее, затем настройте страну и усиление антенны в меню QuickSet.

Какой IP-адрес устройства по умолчанию?

IP-адрес по умолчанию — 192.168.88.1. Если он недоступен, используйте вкладку Neighbors в WinBox для подключения через MAC-адрес.

Какой пароль по умолчанию?

По умолчанию пароля нет (поле пустое) или пароль указан на наклейке устройства. После первого подключения обязательно установите надежный пароль.

Как обновить прошивку RouterOS?

Загрузите последний пакет MIPSBE с mikrotik.com/download. В WinBox перетащите загруженный файл в окно файлов, затем перезагрузите устройство. Убедитесь, что обновление до v7.10.1 или новее для соответствия нормативным требованиям.

Как настроить усиление антенны?

В меню QuickSet в WinBox отрегулируйте усиление антенны в зависимости от используемой антенны для соблюдения местных ограничений EIRP. Этот шаг обязателен для соответствия.

Как защитить устройство?

После первого подключения установите надежный пароль для пользователя admin. Включите встроенный брандмауэр и ограничьте доступ к интерфейсу управления. Избегайте использования настроек по умолчанию.

Можно ли использовать BaseBox 2 внутри помещений?

Да, но это устройство предназначено для наружного использования. Внутри помещений оно может вызывать радиопомехи (изделие класса A). Убедитесь, что соблюдается безопасное расстояние 142 см от радиоизлучения.

Что делать, если я не нахожу устройство в сети?

Проверьте, правильно ли подключено питание PoE и подключен ли Ethernet-кабель. Используйте WinBox с вкладкой Neighbors для обнаружения устройства по MAC-адресу. Если ничего не отображается, попробуйте другой кабель или сбросьте устройство.

Какое питание использовать?

Используйте исключительно инжектор PoE и сетевой адаптер, входящие в комплект. Питание должно быть 24 В. Никогда не используйте другие неутвержденные адаптеры.

Как установить устройство на улице?

Снимите верхнюю крышку, подключите антенны, затем закрепите устройство на стойке с помощью прилагаемого монтажного комплекта. Следуйте инструкциям по монтажу, чтобы избежать рисков. Установка должна выполняться квалифицированным специалистом.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BaseBox 2 Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas 2, Рига, Латвия, LV1039.

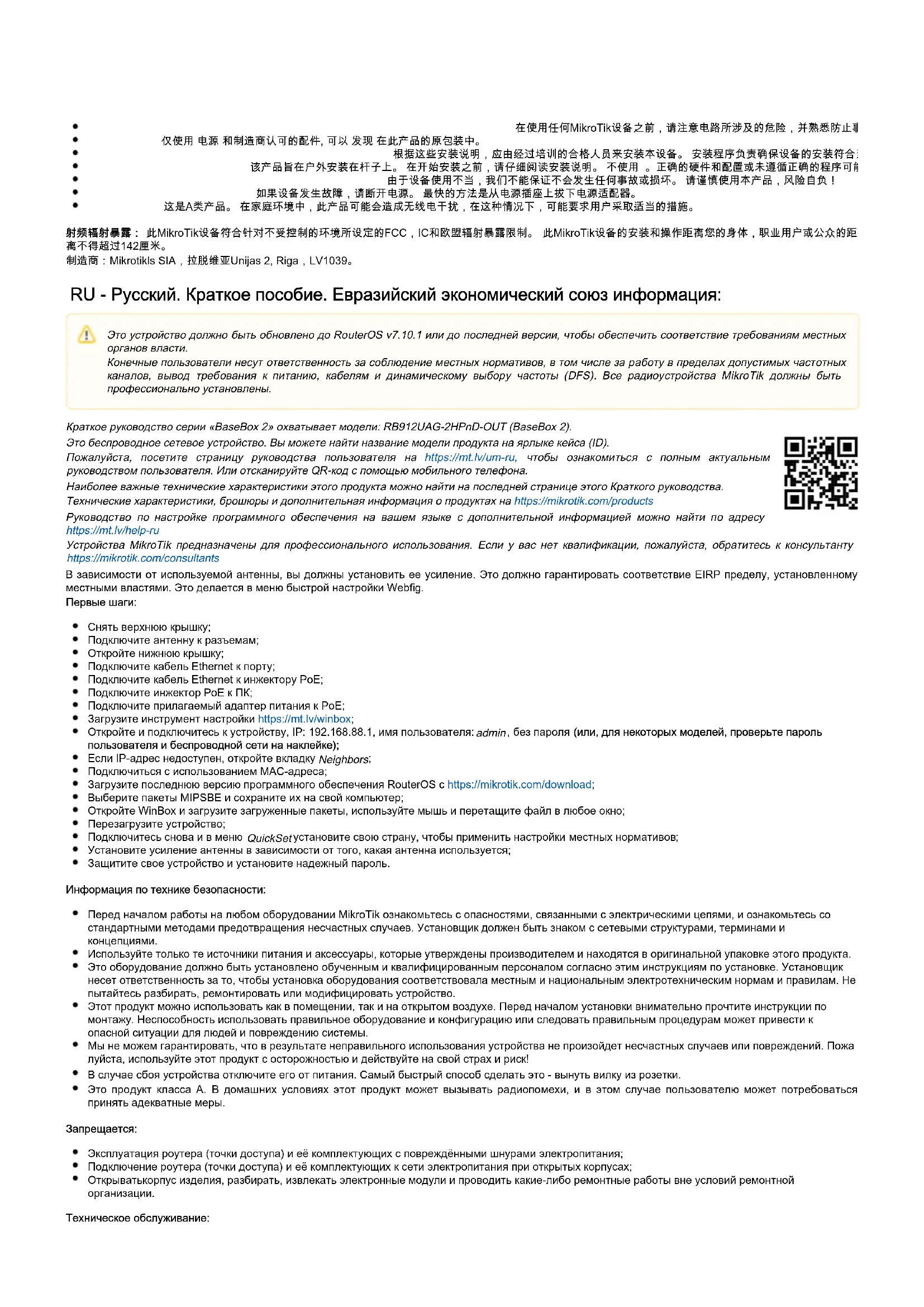

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.10.1 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, вывод требования к питанию, кабелям и динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть профессионально установлены.

Краткое руководство серии «BaseBox 2» охватывает модели: RB912UAG-2HPnD-OUT (BaseBox 2).

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

В зависимости от используемой антенны, вы должны установить ее усиление. Это должно гарантировать соответствие EIRP пределу, установленному местными властями. Это делается в меню быстрой настройки Webfig.

Первые шаги:

• Снять верхнюю крышку;

- Подключите антенну к разъемам;

- Откройте нижнюю крышку;

• Подключите кабель Ethernet к порту;

• Подключите кабель Ethernet к инжектору PoE;

• Подключите инжектор PoE к ПК;

- Подключите прилагаемый адаптер питания к PoE;

• Загрузите инструмент настройки https://mt.lv/winbox;

- Откройте и подключитесь к устройству, IP: 192.168.88.1, имя пользователя: admin, без пароля (или, для некоторых моделей, проверьте пароль пользователя и беспроводной сети на наклейке);

- Если IP-адрес недоступен, откройте вкладку Neighbors;

- Подключиться с использованием MAC-адреса;

- Загрузите последнюю версию программного обеспечения RouterOS с https://mikrotik.com/download;

- Выберите пакеты MIPSBE и сохраните их на свой компьютер;

- Откройте WinBox и загрузите загруженные пакеты, используйте мышь и перетащите файл в любое окно;

• Перезагрузите устройство;

- Подключитесь снова и в меню QuickSetустановите свою страну, чтобы применить настройки местных нормативов;

- Установите усиление антенны в зависимости от того, какая антенна используется;

- Защитите свое устройство и установите надежный пароль.

Информация по технике безопасности:

- Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.

- Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.

- Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.

- Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.

- Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!

• В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.

- Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;

• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;

- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
• Срок устранения недостатков товара не может превышать сорок пять дней.
• Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе 142 сантиметров от человека.

Частотный диапазон Мощность передатчика

2400-2483.5 МГц ≤100 мВт

*Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Производитель: Mikrotikls SIA, улица Унияс 2, Рига, Латвия, LV1039.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком ЕАС, как показано ниже:

2400-2483,5 МГц 20 дБм
