Тип продукта	Внешняя точка доступа (Outdoor Access Point)
Бренд	MikroTik
Модель	mANTBox 52 15s
Размеры (приблизительно)	300 x 300 x 100 мм
Вес (приблизительно)	2 кг
Питание	PoE (Power over Ethernet) или сетевой адаптер (в комплекте)
Минимальная версия программного обеспечения	RouterOS v7.3.1 или последняя стабильная версия
Конфигурация по умолчанию	IP: 192.168.88.1, пользователь: admin, без пароля
Диапазон частот	5 ГГц (5150-5250 МГц для использования внутри помещений)
Тип антенны	Встроенная антенна с регулируемым усилением
Основные функции	Беспроводная точка доступа, CPE (оборудование на стороне клиента), режим QuickSet
Чистка и обслуживание	Чистить мягкой сухой тканью; не использовать химические средства
Безопасность	Устанавливать на расстоянии не менее 25 см от тела; обязательное заземление
Запасные части и ремонтопригодность	Запчасти доступны через авторизованных дилеров; ремонт только квалифицированным персоналом
Сертификаты	Класс A, FCC, IC, ЕС; CAN ICES-003 (A) / NMB-003 (A)
Производитель	Mikrotikls SIA, Brivibas gatve 214i, Рига, Латвия, LV1039

Часто задаваемые вопросы - mANTBox 52 15s Mikrotik

Как настроить устройство в первый раз?

Подключите компьютер к порту Ethernet, подключите питание, скачайте WinBox с https://mt.lv/winbox, войдите по IP-адресу 192.168.88.1 (пользователь admin, без пароля), затем используйте меню QuickSet для применения параметров вашей страны.

Какой пароль по умолчанию?

Пароль по умолчанию отсутствует. Имя пользователя: admin, поле пароля пустое. Необходимо задать пароль при начальной настройке.

Как обновить RouterOS?

В WinBox перейдите в меню System > Software, затем нажмите 'Check for updates' или скачайте последнюю версию с https://mt.lv/upgrade-fr и установите ее.

Почему нужно регулировать усиление антенны?

Усиление антенны должно быть настроено в соответствии с используемой антенной для соблюдения ограничений EIRP, установленных местными органами власти. Это делается в меню QuickSet, раздел CPE.

Можно ли использовать это устройство внутри помещений?

Да, но обратите внимание: частоты 5150-5250 МГц предназначены для использования внутри помещений. Для наружного использования убедитесь, что соблюдаете местные правила.

Как установить антенну на столб?

Внимательно прочитайте прилагаемые инструкции по монтажу. Используйте подходящее монтажное оборудование. Установка должна выполняться квалифицированным специалистом.

Что делать при поломке?

Немедленно отключите сетевой адаптер от розетки. Не пытайтесь ремонтировать самостоятельно. Обратитесь к авторизованному консультанту MikroTik или в службу технической поддержки.

Какое минимальное расстояние до тела необходимо соблюдать?

Устройство должно быть установлено на расстоянии не менее 25 сантиметров от тела профессионального пользователя или населения для соблюдения пределов воздействия радиочастот.

Как применить параметры регулирования страны?

После обновления войдите в WinBox, перейдите в меню QuickSet и выберите свою страну из списка. Это автоматически настроит разрешенные каналы и мощности.

Где найти полное руководство по настройке?

Руководство по настройке программного обеспечения доступно на французском языке по адресу https://mt.lv/help-fr. Для получения подробных технических характеристик обратитесь к последней странице краткого руководства или посетите сайт https://mikrotik.com/products.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ mANTBox 52 15s Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Brivibas gatve 214i Pira, Латвия, LV1039.

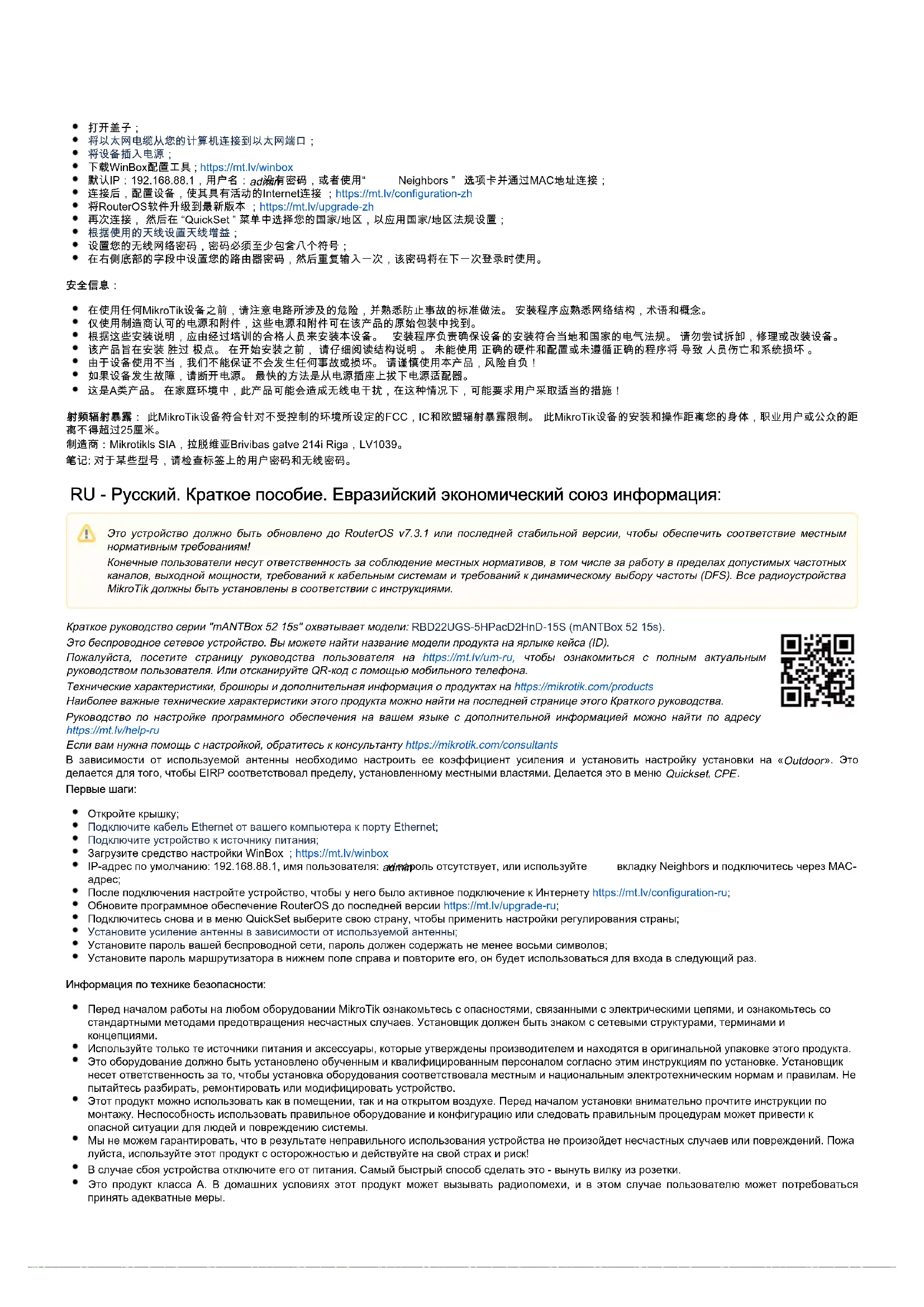

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.3.1 или последней стабильной версии, чтобы обеспечить соответствие местным нормативным требованиям!

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, выходной мощности, требований к кабельным системам и требований к динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть установлены в соответствии с инструкциями.

Краткое руководство серии "mANTBox 52 15s" охватывает модели: RBD22UGS-5HPacD2HnD-15S (mANTBox 52 15s).

Это беспроводное сетевое устройство. Вы можете найти название модели продукта на ярлыке кейса (ID).

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Если вам нужна помощь с настройкой, обратитесь к консультанту https://mikrotik.com/consultants

В зависимости от используемой антенны необходимо настроить ее коэффициент усиления и установить настройку установки на «Outdoor». Это делается для того, чтобы EIRP соответствовал пределу, установленному местными властями. Делается это в меню Quickset, CPE.

Первые шаги:

• Откройте крышку;
  • Подключите кабель Ethernet от вашего компьютера к порту Ethernet;
  • Подключите устройство к источнику питания;
  • Загрузите средство настройки WinBox ; https://mt.lv/winbox
• IP-адрес по умолчанию: 192.168.88.1, имя пользователя: адмяроль отсутствует, или используйте адрес;
  вкладку Neighbors и подключитесь через MAC-
  • После подключения настройте устройство, чтобы у него было активное подключение к Интернету https://mt.lv/configuration-ru;
• Обновите программное обеспечение RouterOS до последней версии https://mt.lv/upgrade-ru;
  • Подключитесь снова и в меню QuickSet выберите свою страну, чтобы применить настройки регулирования страны;
• Установите усиление антенны в зависимости от используемой антенны;
• Установите пароль вашей беспроводной сети, пароль должен содержать не менее восьми символов;
• Установите пароль маршрутизатора в нижнем поле справа и повторите его, он будет использоваться для входа в следующий раз.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими целями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
  • Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе сантиметров от человека. 25

Частотный диапазон Мощность передатчика
2400-2483.5 МГц, 5150-5350 МГц, 5650-5850 МГц	≤100 мВт

*Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Производитель: Mikrotikls SIA, Бривибас гатве 214i Рига, Латвия, LV1039.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две

последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу. Информация об импортерах продукции MikroTik в Российскую Федерацию: https://mikrotik.com/buy/europe/russia

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком ЕАС, как показано ниже:

Примечание: Для некоторых моделей проверьте пользовательские и беспроводные пароли на наклейке.
