cAP XL ac - Точка доступа Mikrotik - Бесплатное руководство пользователя

Тип продукта	Внутренняя беспроводная точка доступа
Модель	RBcAPGi-5acD2nD-XL (cAP XL ac)
Бренд	MikroTik
Беспроводное подключение	Двухдиапазонный Wi-Fi 2,4 ГГц (802.11b/g/n) и 5 ГГц (802.11a/n/ac)
Питание	PoE (Power over Ethernet) 802.3af/at, адаптер питания 24 В пост. тока (в комплекте)
Сетевой интерфейс	1 порт Ethernet 10/100/1000 Gigabit
Операционная система	RouterOS (требуется последняя стабильная версия)
Монтаж	На потолок или стену, крепления в комплекте
Ориентировочные размеры	Диаметр 22 см, высота 4 см
Ориентировочный вес	Около 300 г
Рабочая температура	от -30 °C до +60 °C
Сертификаты	FCC, IC, CE, UKCA
Воздействие радиочастот	Минимальное расстояние 20 см от тела
Использование	Только внутри помещений (диапазон 5 ГГц)
Настройки по умолчанию	IP-адрес: 192.168.88.1, пользователь: admin, без пароля
Обновление	Через WebFig, WinBox или мобильное приложение MikroTik
Уход	Протирать сухой мягкой тканью. Не использовать растворители.
Безопасность	Отключайте перед обслуживанием. Используйте только оригинальные аксессуары.

Часто задаваемые вопросы - cAP XL ac Mikrotik

Как настроить точку доступа cAP XL ac в первый раз?

Подключите устройство к питанию (PoE или адаптер питания). На ПК найдите Wi-Fi сеть 'MikroTik-...' и подключитесь. Откройте браузер и перейдите по адресу 192.168.88.1. Войдите с 'admin' (без пароля). Используйте меню QuickSet для выбора страны и установки пароля Wi-Fi. Обновите RouterOS через 'Check for updates'.

Как сбросить пароль администратора?

Если вы забыли пароль, удерживайте кнопку сброса (reset) около 10 секунд, пока индикатор не начнет мигать. Устройство вернется к заводским настройкам (пользователь 'admin', без пароля). Внимание: это удалит все настройки.

Какой IP-адрес по умолчанию у cAP XL ac?

IP-адрес по умолчанию: 192.168.88.1. Если он недоступен, используйте инструмент WinBox на ПК, перейдите на вкладку 'Neighbors' и подключитесь через MAC-адрес.

Как обновить прошивку RouterOS?

В WebFig (веб-интерфейс) или WinBox нажмите 'Check for updates' в меню 'System'. Если доступно обновление, следуйте инструкциям. Также можно скачать пакеты с сайта MikroTik и загрузить их через 'Files'.

Можно ли использовать cAP XL ac на улице?

Нет, эта модель предназначена только для использования внутри помещений, особенно для диапазона 5 ГГц (нормативное требование). Использование на улице может нарушить местные законы и повредить устройство.

Какие типы питания совместимы?

cAP XL ac может питаться от PoE 802.3af/at (через порт Ethernet) или от прилагаемого адаптера питания 24 В пост. тока. Используйте только аксессуары, одобренные MikroTik.

Как закрепить устройство на потолке?

Используйте прилагаемый монтажный комплект (винты и дюбели). Закрепите кронштейн на потолке, затем защелкните точку доступа. Убедитесь, что установка надежна и соблюдены безопасные расстояния (20 см от людей).

Что означает световой индикатор?

Светодиодный индикатор показывает состояние устройства: медленное мигание = запуск, постоянно горит = готово, быстрое мигание = беспроводная активность. Подробнее смотрите в полном руководстве.

Совместим ли cAP XL ac с Wi-Fi 6 (802.11ax)?

Нет, эта модель поддерживает до Wi-Fi 5 (802.11ac) на 5 ГГц и Wi-Fi 4 (802.11n) на 2,4 ГГц. Для Wi-Fi 6 обратитесь к более новым моделям MikroTik.

Как связаться с технической поддержкой MikroTik?

Посетите сайт mikrotik.com для онлайн-ресурсов, форумов и списка консультантов. Также можно использовать инструмент WinBox для отправки запроса в поддержку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ cAP XL ac Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

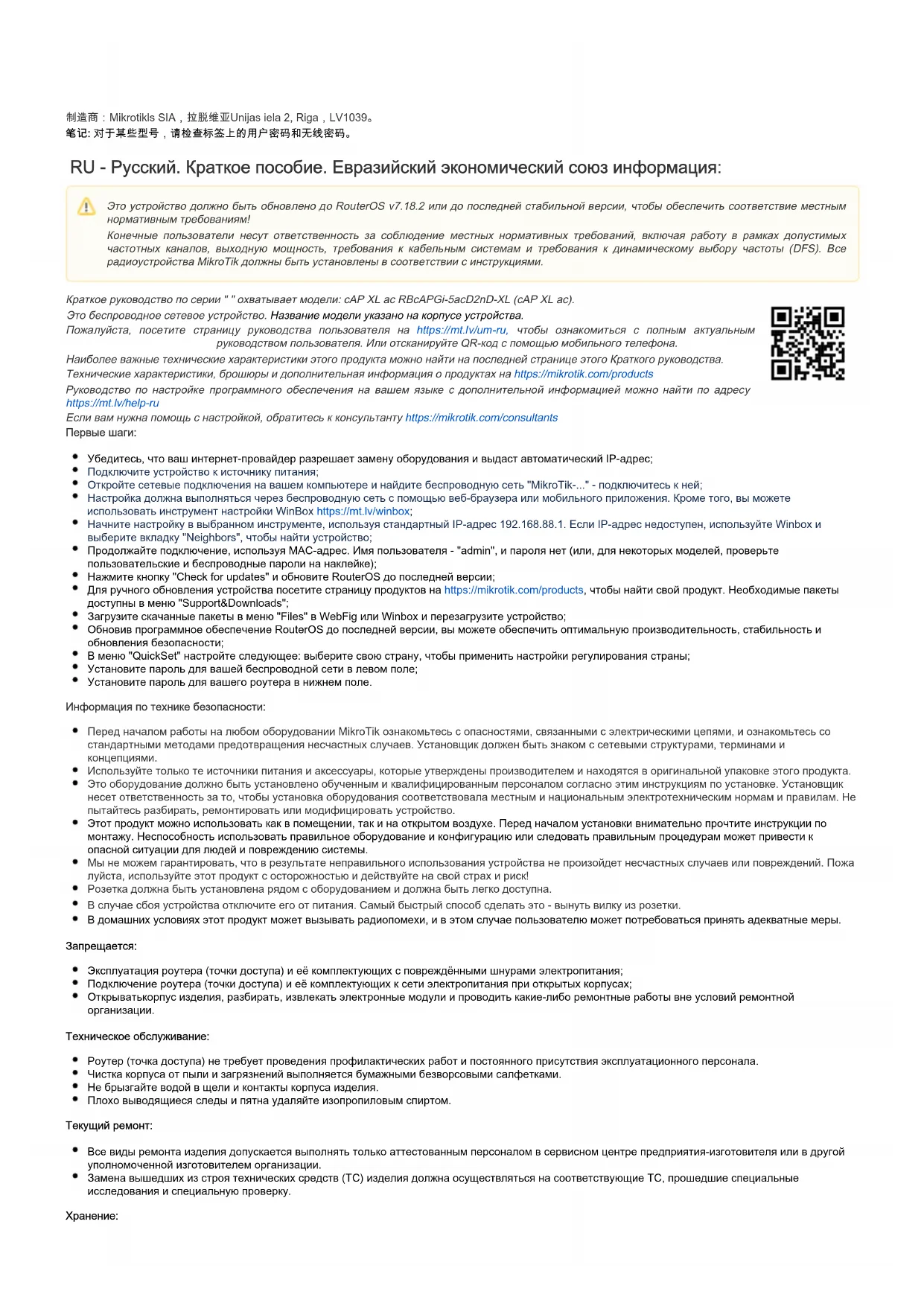

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.18.2 или до последней стабильной версии, чтобы обеспечить соответствие местным нормативным требованиям!

Конечные пользователи несут ответственность за соблюдение местных нормативных требований, включая работу в рамках допустимых частотных каналов, выходную мощность, требования к кабельным системам и требования к динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть установлены в соответствии с инструкциями.

Краткое руководство по серии " " охватывает модели: сAP XL ac RBcAPGi-5acD2nD-XL (сAP XL ac).

Это беспроводное сетевое устройство. Название модели указано на корпусе устройства.

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу https://mt.lv/help-ru

Если вам нужна помощь с настройкой, обратитесь к консультанту https://mikrotik.com/consultants

Первые шаги:

• Убедитесь, что ваш интернет-провайдер разрешает замену оборудования и выдаст автоматический IP-адрес;
• Подключите устройство к источнику питания;
- Откройте сетевые подключения на вашем компьютере и найдите беспроводную сеть "MikroTik-..." - подключитесь к ней;
- Настройка должна выполняться через беспроводную сеть с помощью веб-браузера или мобильного приложения. Кроме того, вы можете использовать инструмент настройки WinBox https://mt.lv/winbox;
- Начните настройку в выбранном инструменте, используя стандартный IP-адрес 192.168.88.1. Если IP-адрес недоступен, используйте Winbox и выберите вкладку "Neighbors", чтобы найти устройство;
- Продолжайте подключение, используя MAC-адрес. Имя пользователя - "admin", и пароля нет (или, для некоторых моделей, проверьте пользовательские и беспроводные пароли на наклейке);
- Нажмите кнопку "Check for updates" и обновите RouterOS до последней версии;
- Для ручного обновления устройства посетите страницу продуктов на https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads";
- Загрузите скачанные пакеты в меню "Files" в WebFig или Winbox и перезагрузите устройство;
- Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
• В меню "QuickSet" настройте следующее: выберите свою страну, чтобы применить настройки регулирования страны;
- Установите пароль для вашей беспроводной сети в левом поле;
- Установите пароль для вашего роутера в нижнем поле.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать как в помещении, так и на открытом воздухе. Перед началом установки внимательно прочтите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
• Розетка должна быть установлена рядом с оборудованием и должна быть легко доступна.
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
  • В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
• Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.

• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
  • Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:

• при нарушении потребителем правил эксплуатации, транспортирования и хранения;

• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе 20 сантиметров от человека.

Частотный диапазон:2400-2483.5 МГц, 5150-5350 МГц, 5850-6100 МГц. Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Производитель: Mikrotikls SIA, улица Унияс 2, Рига, Латвия, LV1039.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:

Примечание: Для некоторых моделей проверьте пользовательские и беспроводные пароли на наклейке.
