Type de produit	Point d'accès sans fil intérieur
Modèle	RBcAPGi-5acD2nD-XL (cAP XL ac)
Marque	MikroTik
Connectivité sans fil	Wi-Fi double bande 2,4 GHz (802.11b/g/n) et 5 GHz (802.11a/n/ac)
Alimentation	PoE (Power over Ethernet) 802.3af/at, adaptateur secteur 24 V CC (inclus)
Interface réseau	1 port Ethernet 10/100/1000 Gigabit
Système d'exploitation	RouterOS (dernière version stable requise)
Montage	Au plafond ou au mur, fixations incluses
Dimensions estimées	Diamètre 22 cm, hauteur 4 cm
Poids estimé	Environ 300 g
Température de fonctionnement	-30 °C à +60 °C
Certifications	FCC, IC, CE, UKCA
Exposition RF	Distance minimale de 20 cm du corps
Utilisation	Intérieur uniquement (bandes 5 GHz)
Configuration par défaut	Adresse IP : 192.168.88.1, utilisateur : admin, pas de mot de passe
Mise à jour	Via WebFig, WinBox ou application mobile MikroTik
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher avant entretien. Utiliser uniquement les accessoires d'origine.

FOIRE AUX QUESTIONS - cAP XL ac Mikrotik

Comment configurer le point d'accès cAP XL ac pour la première fois ?

Connectez l'appareil à l'alimentation (PoE ou adaptateur secteur). Sur votre PC, recherchez le réseau Wi-Fi 'MikroTik-...' et connectez-vous. Ouvrez un navigateur et allez à l'adresse 192.168.88.1. Connectez-vous avec 'admin' (pas de mot de passe). Utilisez le menu QuickSet pour choisir votre pays et définir un mot de passe Wi-Fi. Mettez à jour RouterOS via 'Check for updates'.

Comment réinitialiser le mot de passe administrateur ?

Si vous avez oublié le mot de passe, maintenez le bouton de réinitialisation (reset) pendant 10 secondes environ jusqu'à ce que le voyant clignote. L'appareil reviendra aux paramètres d'usine (utilisateur 'admin', pas de mot de passe). Attention : cela efface toute configuration.

Quelle est l'adresse IP par défaut du cAP XL ac ?

L'adresse IP par défaut est 192.168.88.1. Si elle n'est pas accessible, utilisez l'outil WinBox depuis votre PC, allez dans l'onglet 'Neighbors' et connectez-vous via l'adresse MAC.

Comment mettre à jour le firmware RouterOS ?

Dans WebFig (interface web) ou WinBox, cliquez sur 'Check for updates' dans le menu 'System'. Si une mise à jour est disponible, suivez les instructions. Vous pouvez aussi télécharger les paquets depuis le site MikroTik et les uploader via 'Files'.

Puis-je utiliser le cAP XL ac en extérieur ?

Non, ce modèle est conçu pour une utilisation intérieure uniquement, notamment pour la bande 5 GHz (obligation réglementaire). L'utiliser en extérieur peut enfreindre les lois locales et endommager l'appareil.

Quels types d'alimentation sont compatibles ?

Le cAP XL ac peut être alimenté par PoE 802.3af/at (via le port Ethernet) ou par un adaptateur secteur 24 V CC fourni. Assurez-vous d'utiliser des accessoires approuvés par MikroTik.

Comment monter l'appareil au plafond ?

Utilisez le kit de montage fourni (vis et chevilles). Fixez le support au plafond, puis encliquetez le point d'accès. Assurez-vous que l'installation est solide et respecte les distances de sécurité (20 cm des personnes).

Que signifie le voyant lumineux ?

Le voyant LED indique l'état de l'appareil : clignotement lent = démarrage, fixe = prêt, clignotement rapide = activité sans fil. Consultez le manuel complet pour plus de détails.

Le cAP XL ac est-il compatible avec le Wi-Fi 6 (802.11ax) ?

Non, ce modèle supporte jusqu'au Wi-Fi 5 (802.11ac) en 5 GHz et Wi-Fi 4 (802.11n) en 2,4 GHz. Pour le Wi-Fi 6, consultez les modèles plus récents de MikroTik.

Comment contacter le support technique MikroTik ?

Consultez le site mikrotik.com pour les ressources en ligne, les forums et la liste des consultants. Vous pouvez également utiliser l'outil WinBox pour envoyer un ticket de support.

MODE D'EMPLOI cAP XL ac Mikrotik

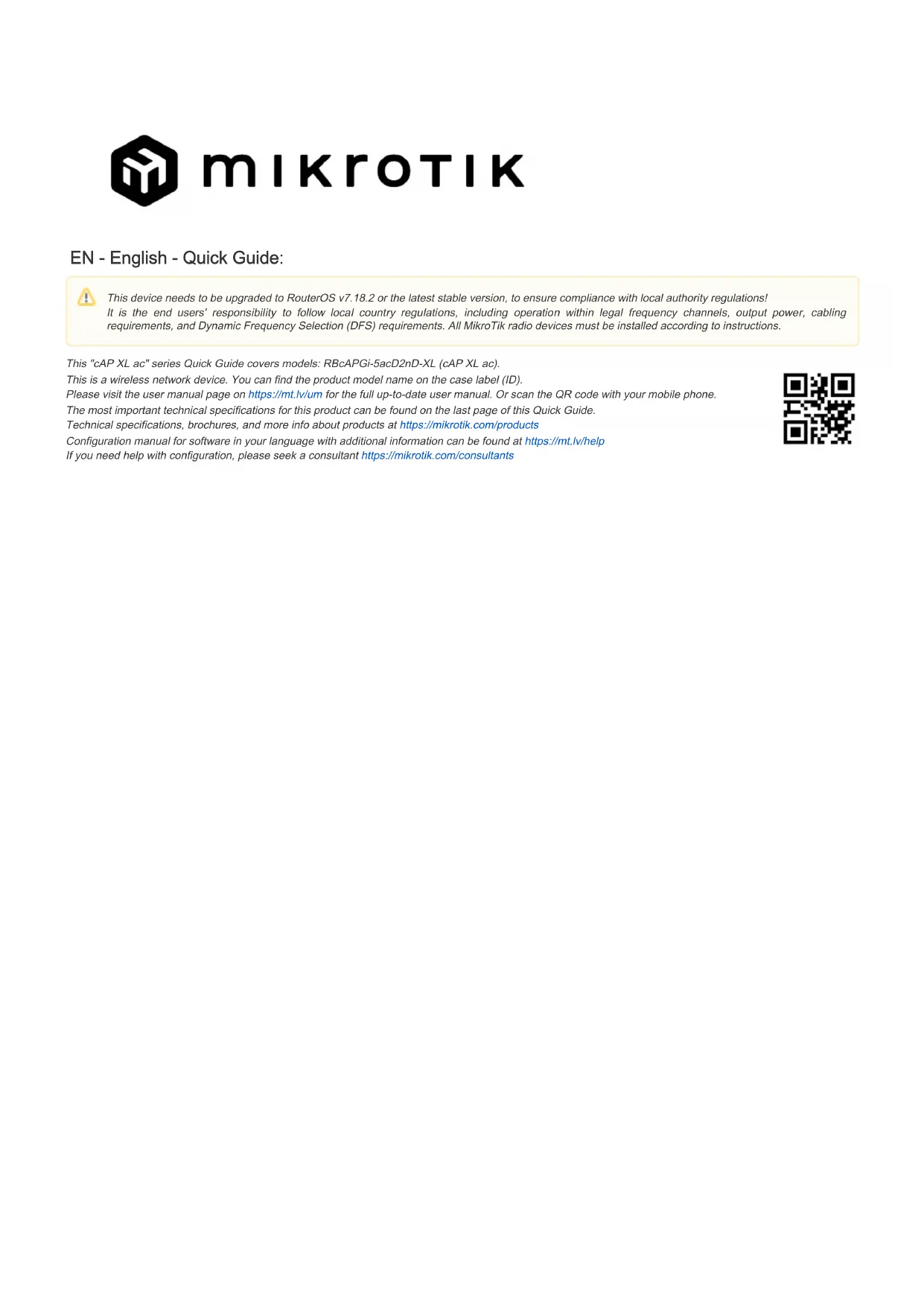

Cet appareil doit être mis à niveau vers RouterOS v7.18.2 ou la dernière version stable, pour garantir la conformité aux réglementations des autorités locales!

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installés conformément aux instructions.

Ce guide rapide de la série "cAP XL ac" couvre les modèles: RBcAPGi-5acD2nD-XL (cAP XL ac).

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Si vous avez besoin d'aide pour la configuration, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Assurez-vous que votre fournisseur de services Internet autorise le changement de matériel et émettra une adresse IP automatique;
- Connectez l'appareil à la source d'alimentation;
- Ouvrez les connexions réseau sur votre PC et recherchez le réseau sans fil "MikroTik-..." - connectez-vous à celui-ci;
- La configuration doit être effectuée via le réseau sans fil à l'aide d'un navigateur Web ou d'une application mobile. Alternativement, vous pouvez utiliser un outil de configuration WinBox ;https://mt.lv/winbox
- Démarrez la configuration dans l'outil choisi en utilisant l'adresse IP par défaut 192.168.88.1. Si l'adresse IP n'est pas disponible, utilisez Winbox et choisissez l'onglet "Neighbors" pour trouver le périphérique;
- Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
- Cliquez sur le bouton "Check for updates" et mettez à jour RouterOS vers la dernière version;
- Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles dans le menu "Support&Downloads";
- Téléchargez les paquets téléchargés dans le menu "Files" de WebFig ou Winbox et redémarrez l'appareil;
- En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, une stabilité et des mises à jour de sécurité;
- Dans le menu "QuickSet", configurez ce qui suit : Choisissez votre pays pour appliquer les paramètres de régulation du pays;
- Configurez le mot de passe de votre réseau sans fil dans le champ de gauche;
- Configurez le mot de passe de votre routeur dans le champ inférieur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas iela 2, Riga, Lettonie, LV1039.

Noter: Pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

The device for operation in the band 5150–5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems. Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux
