Тип продукта	Наружная LTE точка доступа
Бренд	Mikrotik
Модель	LTAP Mini LTE kit
Питание	24 В пост. тока через инжектор PoE (в комплекте)
Энергопотребление	~10 Вт
Размеры (Д x Ш x В)	160 x 90 x 30 мм
Вес	~200 г
Подключение LTE	Слот nano SIM, категория 4 (150/50 Мбит/с)
Подключение Wi-Fi	802.11 b/g/n, 2,4 ГГц
Порт Ethernet	1 x 10/100 с PoE
Операционная система	RouterOS (рекомендуется обновление до v7.7)
Установка	Монтаж на наружную опору (комплект входит)
Рабочая температура	-30°C до +60°C
Рабочая влажность	95% без конденсации
Обслуживание	Чистить сухой тканью; избегать растворителей и жидкостей
Безопасность	Обязательное заземление; установка специалистом
Запасные части	Доступны у производителя (адаптер, антенны и т.д.)
Комплектация	LTAP Mini LTE kit, инжектор PoE, блок питания, монтажный комплект, краткое руководство
Сертификаты	FCC, IC, CE, UKCA, класс A

Часто задаваемые вопросы - LTAP Mini LTE kit Mikrotik

Как настроить устройство в первый раз?

Откройте нижнюю крышку, вставьте SIM-карту в слот, подключите Ethernet-кабель к порту и инжектору PoE, затем подключите блок питания. Подключитесь к Wi-Fi сети с именем 'MikroTik-...' (пароль на наклейке) или используйте Winbox через IP-адрес 192.168.88.1. Перейдите в QuickSet, чтобы выбрать страну и установить пароли Wi-Fi и роутера.

Какой тип SIM-карты требуется?

Устройство принимает nano SIM карту. Вставьте её в специальный слот под нижней крышкой перед включением питания.

Как обновить прошивку (RouterOS)?

В Winbox или WebFig перейдите в 'System' > 'Software' и нажмите 'Check for updates'. Для ручного обновления скачайте пакеты с сайта MikroTik, загрузите их в 'Files' и перезагрузите. Рекомендуется обновить до v7.7 или последней версии для соответствия требованиям.

Какой пароль по умолчанию?

Имя пользователя по умолчанию 'admin' без пароля. Для некоторых моделей Wi-Fi пароль и пароль пользователя указаны на наклейке устройства.

Совместимо ли устройство со всеми диапазонами LTE?

LTAP Mini LTE kit поддерживает распространённые диапазоны LTE (B1/B2/B3/B4/B5/B7/B8/B12/B13/B20/B25/B26/B28/B38/B40/B41). Проверьте совместимость с вашим оператором на сайте MikroTik.

Что делать, если устройство не включается?

Проверьте, что инжектор PoE правильно подключен и блок питания работает. Убедитесь, что Ethernet-кабель надёжно подключен. Если индикатор не загорается, отключите питание и обратитесь в поддержку.

Как сбросить устройство до заводских настроек?

Удерживайте кнопку сброса (на корпусе) нажатой в течение 10 секунд при включённом питании. Отпустите, когда индикатор начнёт мигать. Настройки будут сброшены, кроме обновлений прошивки.

Требует ли наружная установка особых мер предосторожности?

Да, устройство должно быть установлено на опору квалифицированным монтажником. Используйте входящий в комплект монтажный комплект и обеспечьте правильное заземление. Соблюдайте минимальное расстояние от тела (38 см) для соответствия требованиям РФ.

Где найти полное руководство пользователя?

Полное руководство доступно онлайн по адресу https://mt.lv/um-fr или при сканировании QR-кода на устройстве. Там вы найдёте подробные инструкции по настройке и устранению неисправностей.

Соответствует ли устройство стандартам безопасности?

Да, он сертифицирован FCC, IC, CE и UKCA. Он соответствует пределам воздействия радиочастот и относится к устройствам класса A. В бытовой среде может вызывать помехи; могут потребоваться корректирующие меры.

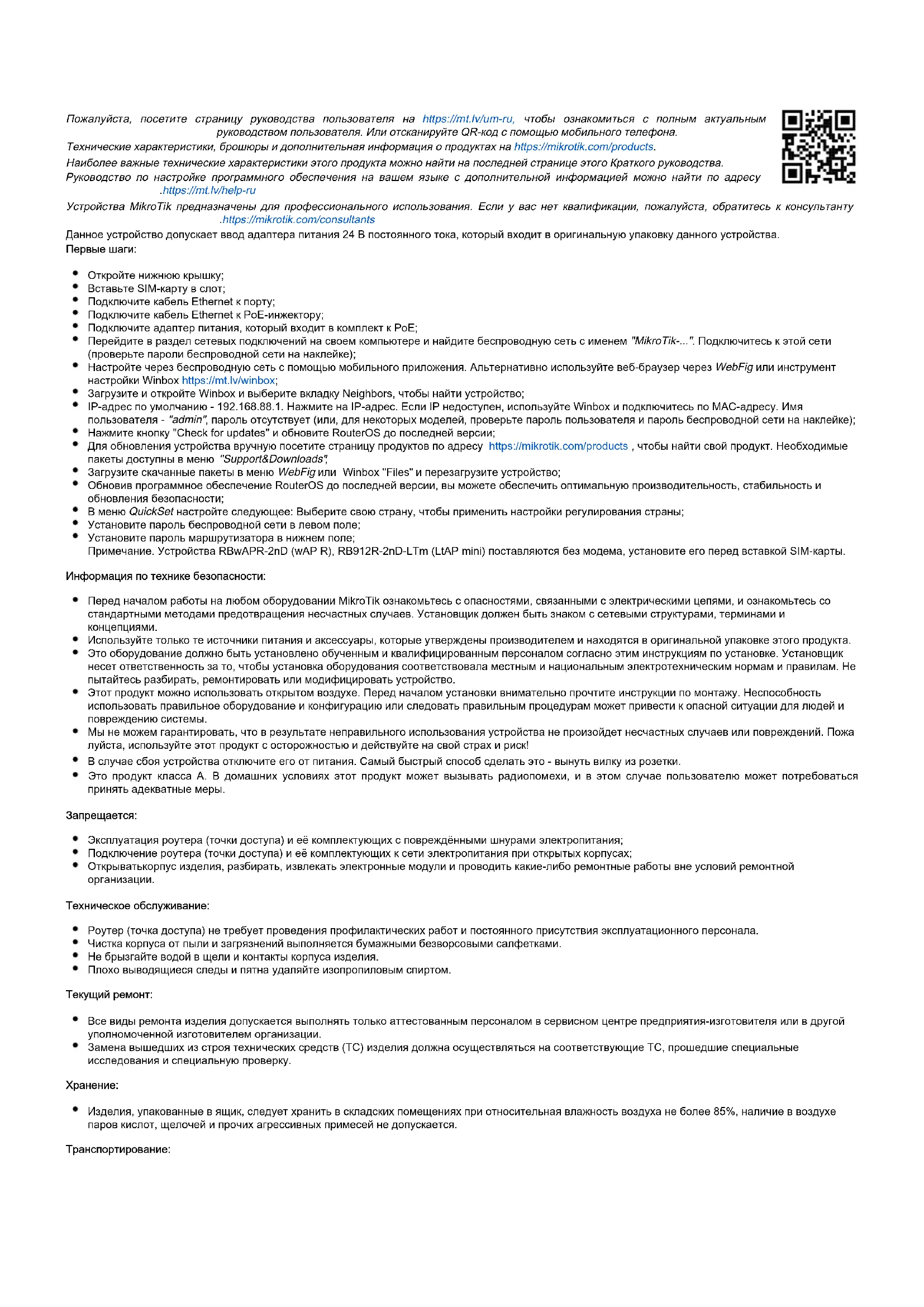

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LTAP Mini LTE kit Mikrotik

Информация за безопасност:

Производител: Mikrotikls SIA, Unijas iela 2, Рига, Латвия, LV1039.

RU - Русский. Краткое пособие. Евразийский экономический союз информация:

Это устройство должно быть обновлено до RouterOS v7.7 или до последней версии, чтобы обеспечить соответствие требованиям местных органов власти.

Конечные пользователи несут ответственность за соблюдение местных нормативов, в том числе за работу в пределах допустимых частотных каналов, вывод требования к питанию, кабелям и динамическому выбору частоты (DFS). Все радиоустройства MikroTik должны быть профессионально установлены.

Пожалуйста, посетите страницу руководства пользователя на https://mt.lv/um-ru, чтобы ознакомиться с полным актуальным руководством пользователя. Или отсканируйте QR-код с помощью мобильного телефона.

Технические характеристики, брошюры и дополнительная информация о продуктах на https://mikrotik.com/products.

Наиболее важные технические характеристики этого продукта можно найти на последней странице этого Краткого руководства.

Руководство по настройке программного обеспечения на вашем языке с дополнительной информацией можно найти по адресу .https://mt.lv/help-ru

Устройства MikroTik предназначены для профессионального использования. Если у вас нет квалификации, пожалуйста, обратитесь к консультанту https://mikrotik.com/consultants

Данное устройство допускает ввод адаптера питания 24 В постоянного тока, который входит в оригинальную упаковку данного устройства.

Первые шаги:

• Откройте нижнюю крышку;
  • Вставьте SIM-карту в слот;
  • Подключите кабель Ethernet к порту;
  • Подключите кабель Ethernet к PoE-инжектору:
  • Подключите адаптер питания, который входит в комплект к PoE;
• Перейдите в раздел сетевых подключений на своем компьютере и найдите беспроводную сеть с именем "MikroTik-...". Подключитесь к этой сети (проверьте пароли беспроводной сети на наклейке);
• Настройте через беспроводную сеть с помощью мобильного приложения. Альтернативно используйте веб-браузер через WebFig или инструмент настройки Winbox https://mt.lv/winbox;
• Загрузите и откройте Winbox и выберите вкладку Neighbors, чтобы найти устройство;
• IP-адрес по умолчанию - 192.168.88.1. Нажмите на IP-адрес. Если IP недоступен, используйте Winbox и подключитесь по MAC-адресу. Имя пользователя - "admin", пароль отсутствует (или, для некоторых моделей, проверьте пароль пользователя и пароль беспроводной сети на наклейке);
• Нажмите кнопку "Check for updates" и обновите RouterOS до последней версии;
• Для обновления устройства вручную посетите страницу продуктов по адресу https://mikrotik.com/products, чтобы найти свой продукт. Необходимые пакеты доступны в меню "Support&Downloads",
• Загрузите скачанные пакеты в меню WebFig или Winbox "Files" и перезагрузите устройство;
• Обновив программное обеспечение RouterOS до последней версии, вы можете обеспечить оптимальную производительность, стабильность и обновления безопасности;
  • В меню QuickSet настройте следующее: Выберите свою страну, чтобы применить настройки регулирования страны;
• Установите пароль беспроводной сети в левом поле;
• Установите пароль маршрутизатора в нижнем поле;
  Примечание. Устройства RBwAPR-2nD (wAP R), RB912R-2nD-LTm (LtAP mini) поставляются без модема, установите его перед вставкой SIM-карты.

Информация по технике безопасности:

• Перед началом работы на любом оборудовании MikroTik ознакомьтесь с опасностями, связанными с электрическими целями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Установщик должен быть знаком с сетевыми структурами, терминами и концепциями.
• Используйте только те источники питания и аксессуары, которые утверждены производителем и находятся в оригинальной упаковке этого продукта.
• Это оборудование должно быть установлено обученным и квалифицированным персоналом согласно этим инструкциям по установке. Установщик несет ответственность за то, чтобы установка оборудования соответствовала местным и национальным электротехническим нормам и правилам. Не пытайтесь разбирать, ремонтировать или модифицировать устройство.
• Этот продукт можно использовать открытом воздухе. Перед началом установки внимательно прочите инструкции по монтажу. Неспособность использовать правильное оборудование и конфигурацию или следовать правильным процедурам может привести к опасной ситуации для людей и повреждению системы.
• Мы не можем гарантировать, что в результате неправильного использования устройства не произойдет несчастных случаев или повреждений. Пожа луйста, используйте этот продукт с осторожностью и действуйте на свой страх и риск!
  • В случае сбоя устройства отключите его от питания. Самый быстрый способ сделать это - вынуть вилку из розетки.
• Это продукт класса А. В домашних условиях этот продукт может вызывать радиопомехи, и в этом случае пользователю может потребоваться принять адекватные меры.

Запрещается:

• Эксплуатация роутера (точки доступа) и её комплектующих с повреждёнными шнурами электропитания;
• Подключение роутера (точки доступа) и её комплектующих к сети электропитания при открытых корпусах;
- Открыватькорпус изделия, разбирать, извлекать электронные модули и проводить какие-либо ремонтные работы вне условий ремонтной организации.

Техническое обслуживание:

• Роутер (точка доступа) не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.
• Чистка корпуса от пыли и загрязнений выполняется бумажными безворсовыми салфетками.
• Не брызгайте водой в щели и контакты корпуса изделия.
• Плохо выводящиеся следы и пятна удаляйте изопропиловым спиртом.

Текущий ремонт:

• Все виды ремонта изделия допускается выполнять только аттестованным персоналом в сервисном центре предприятия-изготовителя или в другой уполномоченной изготовителем организации.
• Замена вышедших из строя технических средств (ТС) изделия должна осуществляться на соответствующие ТС, прошедшие специальные исследования и специальную проверку.

Хранение:

- Изделия, упакованные в ящик, следует хранить в складских помещениях при относительная влажность воздуха не более 85%, наличие в воздухе паров кислот, щелочей и прочих агрессивных примесей не допускается.

Транспортирование:

• Транспортируют изделия всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
• Транспортирование и хранение должны осуществляться в упаковке фирмы-изготовителя с соблюдением указаний по ориентации, защите, укладке и других, нанесенных на упаковку указаний обозначений.
  • В помещениях и транспортных средствах не должно быть паров или аэрозолей агрессивных или вызывающих коррозию веществ.
• Упакованные изделия должны быть закреплены для предотвращения случайных неконтролируемых перемещений.
• Транспортирование, хранение и эксплуатация не допустимы в условиях конденсации влаги без защиты от атмосферных осадков и прямых солнечных лучей.

Гарантийные обязательства:

• Гарантийный срок эксплуатации – не более 14 суток со дня реализации потребителю.
• Гарантийный срок хранения изделий – 12 месяцев со дня изготовления.
• Некачественные изделия продавец обязан заменить в сроки, согласованные с потребителем.
• В случае спора о причинах возникновения недостатков товара продавец (изготовитель), уполномоченная организация или уполномоченный индивидуальный предприниматель, импортер обязаны провести экспертизу товара за свой счет.
• Срок устранения недостатков товара не может превышать сорок пять дней.
  • Действие гарантийных обязательств прекращается:
• при нарушении потребителем правил эксплуатации, транспортирования и хранения;
• при обнаружении механических повреждений, следов вскрытия, попыток неквалифицированного ремонта;
• при обнаружении признаков небрежного обращения, преднамеренного повреждения оборудования;
• при попадании внутрь оборудования посторонних предметов, жидкостей и насекомых;
• при обнаружении признаков воздействия непреодолимых сил, приведших к выходу из строя роутера (точки доступа).

Утилизация:

- Во избежание загрязнения окружающей среды необходимо отделить устройство от бытовых отходов и утилизировать его безопасным способом, например в специально отведенных местах. Ознакомьтесь с процедурами надлежащей транспортировки оборудования к специальным местам утилизации в вашем регионе.

Воздействие радиочастотного излучения. Это устройство MikroTik должно устанавливаться и эксплуатироваться не ближе 38 сантиметров от человека.

Частотный диапазон Мощность передатчика

2400-2483.5 МГц, 5150-5350 МГц, 5650-5850 МГц ≤100 мВт

*Доступные частотные каналы могут различаться в зависимости от модели продукта и сертификации.

Производитель: Mikrotikls SIA, улица Унияс 2, Рига, Латвия, LV1039.

Информация о дате изготовления устройства указана в конце серийного номера на его наклейке через дробь. Первая цифра означает номер года (последняя цифра года), две последующие означают номер недели.

Изготовитель: SIA Mikrotikls, Aizkraukles iela 23, Riga, LV-1006, Латвия, [e-mail]. Сделано в Китае, Латвии или Литве. См. на упаковке.

Для получения подробных сведений о гарантийном обслуживании обратитесь к продавцу.

Продукты MikroTik, которые поставляются в Евразийский таможенный союз, оцениваются с учетом соответствующих требований и помечены знаком EAC, как показано ниже:
