BaseBox 2 - Point d'accès Mikrotik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès extérieur
Marque	Mikrotik
Modèle	BaseBox 2 (RB912UAG-2HPnD-OUT)
Dimensions (approx.)	224 x 224 x 70 mm
Poids (approx.)	1 kg
Alimentation	PoE (Power over Ethernet), injecteur inclus, 24V
Consommation électrique	10 W (estimation)
Fréquence	2,4 GHz
Standards sans fil	802.11b/g/n
Débit maximal	300 Mbps (théorique)
Processeur	MIPSBE
Mémoire RAM	64 Mo (estimation)
Stockage flash	16 Mo (estimation)
Ports	1 port Ethernet 10/100
Antenne	Connecteurs RP-SMA, antennes non incluses
Fonctions principales	Point d'accès sans fil, routeur, support RouterOS, configuration via WinBox
Sécurité	WEP, WPA, WPA2, pare-feu intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Installation	Montage sur poteau extérieur, installation professionnelle recommandée
Distance de sécurité RF	142 cm du corps
Conformité	Classe A, FCC, IC, UE

FOIRE AUX QUESTIONS - BaseBox 2 Mikrotik

Comment configurer la BaseBox 2 pour la première fois ?

Connectez l'appareil via PoE à un PC, téléchargez WinBox depuis mt.lv/winbox, ouvrez-le et connectez-vous à l'IP 192.168.88.1 (utilisateur: admin, mot de passe: vide ou sur l'étiquette). Utilisez l'onglet Neighbors si l'IP n'est pas disponible. Mettez à jour le firmware vers RouterOS v7.10.1 ou plus récent, puis configurez le pays et le gain d'antenne dans le menu QuickSet.

Quel est l'adresse IP par défaut de l'appareil ?

L'adresse IP par défaut est 192.168.88.1. Si elle n'est pas accessible, utilisez l'onglet Neighbors dans WinBox pour vous connecter via l'adresse MAC.

Quel est le mot de passe par défaut ?

Par défaut, il n'y a pas de mot de passe (champ vide) ou le mot de passe est indiqué sur l'autocollant de l'appareil. Il est impératif de définir un mot de passe fort après la première connexion.

Comment mettre à jour le firmware RouterOS ?

Téléchargez le dernier package MIPSBE depuis mikrotik.com/download. Dans WinBox, faites glisser le fichier téléchargé dans la fenêtre des fichiers, puis redémarrez l'appareil. Assurez-vous de mettre à jour vers v7.10.1 ou la version la plus récente pour la conformité réglementaire.

Comment régler le gain d'antenne ?

Dans le menu QuickSet de WinBox, ajustez le gain d'antenne en fonction de l'antenne utilisée pour respecter les limites EIRP locales. Cette étape est obligatoire pour la conformité.

Comment sécuriser l'appareil ?

Après la première connexion, définissez un mot de passe fort pour l'utilisateur admin. Activez le pare-feu intégré et limitez l'accès à l'interface de gestion. Évitez d'utiliser les paramètres par défaut.

Puis-je utiliser la BaseBox 2 en intérieur ?

Oui, mais cet appareil est conçu pour une utilisation extérieure. En intérieur, il peut provoquer des interférences radio (produit de classe A). Assurez-vous de respecter la distance de sécurité RF de 142 cm.

Que faire si je ne trouve pas l'appareil sur le réseau ?

Vérifiez que l'alimentation PoE est correctement branchée et que le câble Ethernet est connecté. Utilisez WinBox avec l'onglet Neighbors pour détecter l'appareil par adresse MAC. Si rien n'apparaît, essayez un câble différent ou réinitialisez l'appareil.

Quelle alimentation utiliser ?

Utilisez exclusivement l'injecteur PoE et l'adaptateur secteur fournis dans l'emballage d'origine. L'alimentation doit être de 24V. N'utilisez jamais d'autres adaptateurs non approuvés.

Comment monter l'appareil à l'extérieur ?

Retirez le capot supérieur, connectez les antennes, puis fixez l'appareil sur un poteau à l'aide du kit de montage fourni. Suivez les instructions de montage pour éviter tout risque. L'installation doit être réalisée par un professionnel qualifié.

MODE D'EMPLOI BaseBox 2 Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.10.1 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la sortie les exigences d'alimentation, de câblage et de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installé professionnellement.

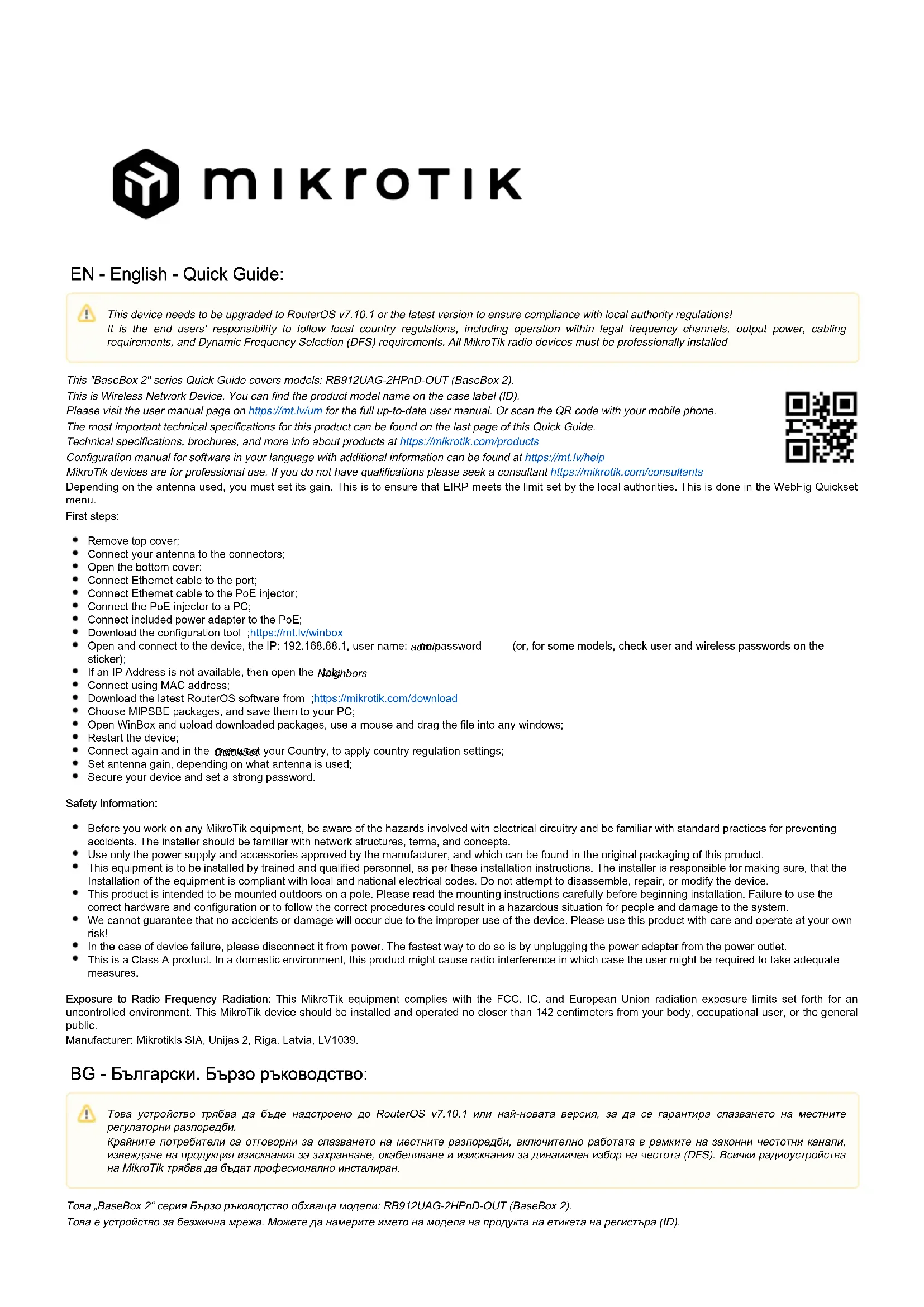

Ce guide rapide de la série "BaseBox 2" couvre les modèles: RB912UAG-2HPnD-OUT (BaseBox 2).

Il s'agit d'un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Selon l'antenne utilisée, vous devez régler son gain. Il s'agit de garantir que l'EIRP respecte la limite fixée par les autorités locales. Cela se fait dans le menu Webfig Quickset.

Premiers pas:

• Retirez le capot supérieur;
- Connectez votre antenne aux connecteurs;
• Ouvrez le capot inférieur;
- Connectez le câble Ethernet au port;
- Connectez le câble Ethernet à l'injecteur PoE;
- Connectez l'injecteur PoE à un PC;
- Connectez l'adaptateur d'alimentation inclus au PoE;
- Téléchargez l'outil de configuration https://mt.lv/winbox;
- Ouvrez et connectez-vous à l'appareil, l'IP: 192.168.88.1, nom d'utilisateur: admin, pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
- Si une adresse IP n'est pas disponible, ouvrez l'onglet Neighbors;
- Connectez-vous en utilisant l'adresse MAC;
- Téléchargez le dernier logiciel RouterOS sur https://mikrotik.com/download;
- Choisissez les packages MIPSBE et enregistrez-les sur votre PC;
- Ouvrez WinBox et téléchargez les packages téléchargés, utilisez une souris et faites glisser le fichier dans toutes les fenêtres;
• Redémarrez l'appareil;
- Connectez-vous à nouveau et définissez votre pays dans le menu QuickSet pour appliquer les paramètres de réglementation du pays;
- Réglez le gain d'antenne, en fonction de l'antenne utilisée;
- Sécurisez votre appareil et définissez un mot de passe fort.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement l'alimentation et accessoires approuvés par le fabricant, et qui peuvent être a trouvé dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être monté à l'extérieur sur un poteau. Veuillez lire attentivement les instructions de montage avant de commencer l'installation. Le fait de ne pas utiliser le matériel et la configuration corrects ou de ne pas suivre les procédures correctes peut entraîner une situation dangereuse pour les personnes et endommager le système.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates.

Exposition aux rayonnements radiofréquences: cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 142 centimètres de votre corps, de l'utilisateur professionnel ou du grand public.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.10.1 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)
