DS-D4212FI-MWF/III - Монитор Hikvision - Бесплатное руководство пользователя

Тип продукта	Цветной светодиодный монитор
Размер экрана	42 дюйма (оценочно)
Нативное разрешение	1920 x 1080 (Full HD)
Яркость	500 кд/м²
Коэффициент контрастности	4000:1
Время отклика	8 мс
Угол обзора (Г/В)	178°/178°
Размеры (Ш x В x Г)	964 x 560 x 70 мм (оценочно)
Вес нетто	15 кг (оценочно)
Электропитание	100–240 В AC, 50/60 Гц
Потребляемая мощность	120 Вт (типичная)
Видеовходы	DVI, HDMI, VGA
Аудиовыход	Разъем для наушников 3,5 мм
Основные функции	Отображение информации, видеонаблюдение, переговорная комната
Настенный монтаж	VESA 400 x 200 мм
Рабочая температура	0 °C до 40 °C
Рабочая влажность	10 % до 90 %
Комплект поставки	Кабель питания, кабель DVI/HDMI, пульт дистанционного управления
Уход и очистка	Протирать мягкой сухой тканью. Не используйте химические средства.
Безопасность	Обязательно заземление. Не подвергать воздействию воды.
Запчасти и ремонтопригодность	Детали доступны через сервисную службу Hikvision.

Часто задаваемые вопросы - DS-D4212FI-MWF/III Hikvision

Как подключить монитор DS-D4212FI-MWF/III?

Подключите кабель питания к розетке. Подсоедините источник видео (DVI, HDMI или VGA) к соответствующему входу монитора. Включите монитор и источник.

Как чистить светодиодный экран?

Используйте мягкую сухую ткань для удаления пыли. Для пятен слегка смочите ткань водой. Никогда не используйте химические средства или абразивные чистящие средства.

Какое максимальное поддерживаемое разрешение?

Нативное разрешение составляет 1920 x 1080 (Full HD). Монитор также может принимать сигналы 4K, но будет отображать их в Full HD.

Можно ли закрепить монитор на стене?

Да, монитор совместим со стандартом VESA 400 x 200 мм. Используйте подходящий настенный кронштейн и следуйте инструкциям по установке для безопасного монтажа.

Что делать, если изображение не появляется?

Проверьте, подключен ли кабель питания и включен ли монитор. Убедитесь, что источник правильно подключен и включен. Нажмите кнопку Source для выбора соответствующего входа.

Как настроить яркость и контрастность?

Используйте кнопки на передней панели или пульт дистанционного управления для доступа к меню OSD (экранное меню). В меню перейдите в раздел 'Изображение' и отрегулируйте яркость, контрастность и другие параметры.

Есть ли у монитора встроенные динамики?

Нет, эта модель не имеет встроенных динамиков. Для вывода звука используйте разъем для наушников или подключите внешние колонки к источнику видео.

Какой срок гарантии?

Hikvision предоставляет стандартную гарантию 2 года на этот монитор. Гарантия покрывает производственные дефекты. Сохраняйте чек о покупке.

Можно ли использовать длинный HDMI-кабель?

Да, можно использовать HDMI-кабель длиной до 15 метров без потери сигнала. Для больших расстояний рекомендуется усилитель HDMI или активный кабель.

Как обновить прошивку монитора?

Прошивку можно обновить через USB-накопитель или сетевое подключение. Загрузите последнюю прошивку с сайта Hikvision, скопируйте ее на USB-накопитель, вставьте в USB-порт монитора и следуйте инструкциям в системном меню.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DS-D4212FI-MWF/III Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Все права защищены.

Данное Руководство является собственностью компании Hangzhou Hikvision Digital Technology Co., Ltd. или ее филиалов (далее именуемые Hikvision) и не может быть воспроизведено, изменено, переведено или распространено (частично или полностью) с помощью любых средств без предварительного письменного разрешения Hikvision. Данное устройство применяется на радио- и телевизионных станциях, в конференц-залах, в видеосистемах обеспечения безопасности, в информационных табло и т. д.

О данном руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам.

Используйте последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision

(hps://www.hikvision.com).

Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

Торговые марки

HIKVISION и все другие торговые марки и логотипы Hikvision являются собственностью компании Hikvision в различных юрисдикциях.

- Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих владельцев.

Ограничение ответственности

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ ИЗДЕЛИЯ, ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И «СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». НИКVISION НЕ ДАЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПOLЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ ЗА КАКОЙ-ЛИБО СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ, ВКЛЮЧАЯ, СРЕДИ ПРОЧЕГО, УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ ХАЛАТНОСТИ), УЩЕРБА ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ ИНОГО В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ НИКVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ И КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРБ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО. ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОВ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ЭТОГО ИЗДЕЛИЯ ТАКИМ СПОСОБОМ, КОТОРЫЙ НЕ НАРУШАЕТ ПРАВА ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ПРАВА ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА.

В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Нормативно-правовая информация

Соответствие стандартам ЕС

Этот продукт и, если применимо, поставляемые аксессуары помечены знаком «СЕ», соответствуют применимым гармонизированным европейским стандартам, перечисленным в директиве ЭМС 2014/30/EU, директиве по низковольтному электрооборудованию 2014/35/EU, директиве по ограничению использования опасных веществ 2011/65/EU.

ДИРЕКТИВА WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования): продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному поставщику после покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации см.: www.recyclethis.info Директива 2006/66/EC по обращению с батареями: этот продукт содержит батарею, которую запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения точной информации о батарее см. документацию к продукту. Маркировка батареи может включать символы, которые определяют ее химический состав: кадмий (CD), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации отправьте батарею местному поставщику или утилизируйте ее в специальных пунктах приема отходов. Для получения дополнительной информации см.: www.recyclethis.info

Инструкция по технике безопасности

Перед использованием и установкой устройства вы должны внимательно прочитать инструкции по технике безопасности.

Предупреждения и предостережения:

• Это изделие относится к классу А и может вызвать радиопомехи. В этом случае пользователю потребуется предпринять адекватные меры по их устранению.
• При использовании продукта необходимо соблюдать правила электробезопасности, действующие в данной стране и регионе.
• Оборудование должно быть подключено к заземленной розетке.
• Опасность поражения электрическим током! Отключайте устройство от всех источников электропитания перед технических обслуживанием.
• Следует предусмотреть возможность отключения оборудования с помощью легкодоступного внешнего устройства с номинальным напряжением 220/230/240 В и током 6 А для каждого устройства.
• Высокий ток при прикосновении! Заземлите устройство перед подключением к источнику электропитания.
• Проверьте правильность подключения клемм к сети переменного тока.
• Оборудование разработано таким образом, чтобы при необходимости его можно было модифицировать для подключения к ИТ-системе распределения электроэнергии.
• Установите оборудование в соответствии с инструкциями, приведенными в настоящем руководстве.
• Во избежание травм устройство необходимо надежно закрепить на полу или стене согласно инструкциям по установке.
• НИКОГДА не кладите на верхнюю панель оборудования предметы, которые могут побудить детей взобраться наверх, такие как игрушки или пульты дистанционного управления.
• Устанавливайте устройство на расстоянии не более 5 мм от стены или других металлических стоек.
• Данное изделие предназначено только для монтажа на бетонных или других невоспламеняемых поверхностях.
• При перемещении или использования оборудования не отклоняйте его от вертикального положения (90°).
• Устройство не должно подвергаться воздействию капель и брызг; не допускается ставить на него предметы, наполненные жидкостью, например, вазы с цветами.
• ПРЕДУПРЕЖДЕНИЕ! Этот кронштейн предназначен для использования только с данным светодиодным дисплеем. Использование с другим оборудованием может привести к травмам в результате неустойчивости устройства.
• ПРЕДУПРЕЖДЕНИЕ! Данное оборудование предназначено только для использования со штатным кронштейном. Использование оборудования с другими принадлежностями (тележками, подставками или держателями) может привести к травмам в результате неустойчивости устройства.

Обзор

Полноцветный светодиодный дисплей – это прецизионный продукт, обеспечивающий четкое и яркое изображение. Он характеризуется широкой цветовой гаммой, стабильной и надежной работой, длительным сроком службы, а также высокой адаптацией к окружающей среде, экономичностью и минимальными эксплуатационными затратами. Данное устройство применяется на радио- и телевизионных станциях, в конференц-залах, для видеонаблюдения, отображения информации и т. д.

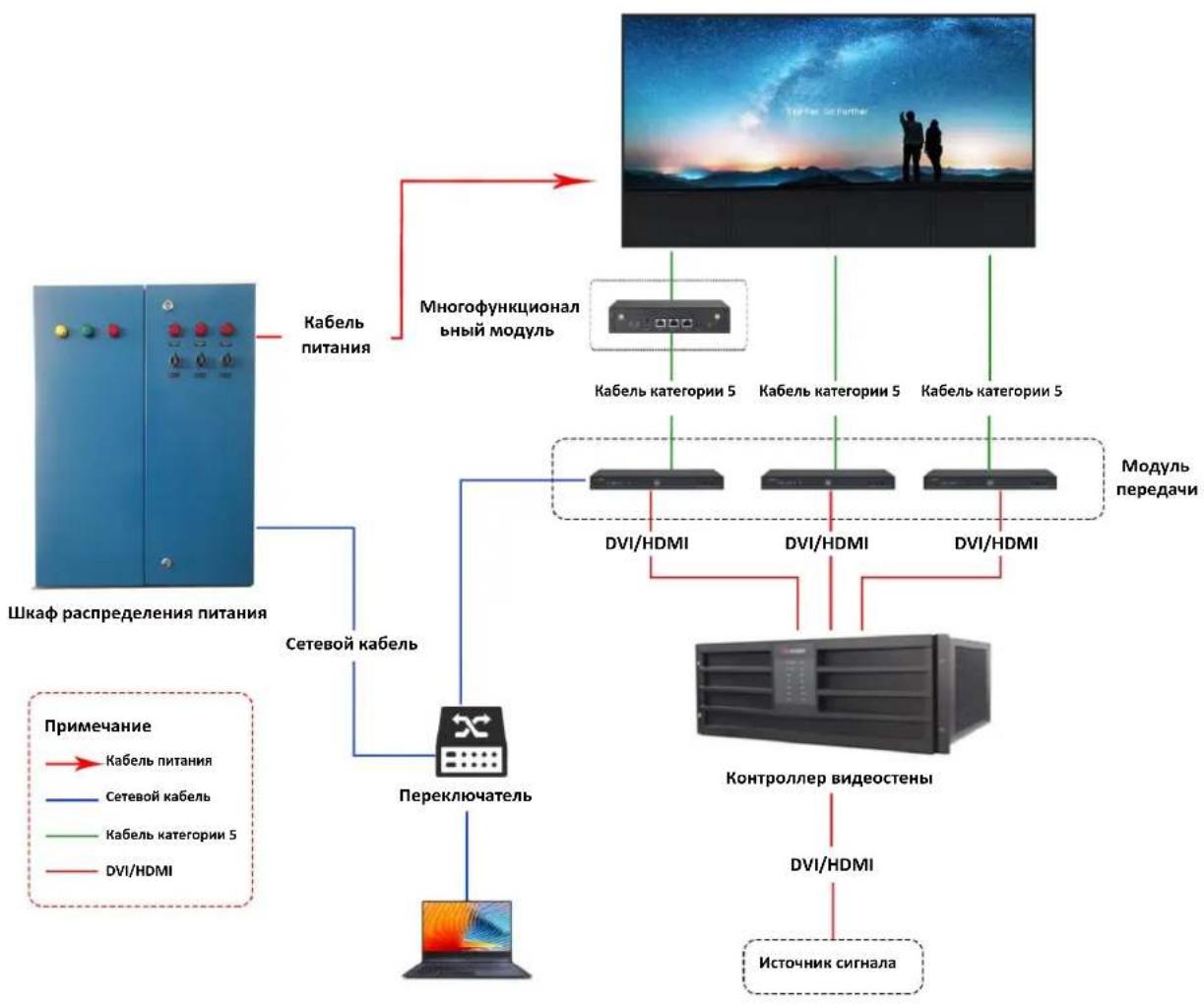

Стандартное применение

