Produkttyp	LED-Farbmonitor
Bildschirmgröße	42 Zoll (geschätzt)
Native Auflösung	1920 x 1080 (Full HD)
Helligkeit	500 cd/m²
Kontrastverhältnis	4000:1
Reaktionszeit	8 ms
Betrachtungswinkel (H/V)	178°/178°
Abmessungen (B x H x T)	964 x 560 x 70 mm (geschätzt)
Nettogewicht	15 kg (geschätzt)
Stromversorgung	100–240 V AC, 50/60 Hz
Stromverbrauch	120 W (typisch)
Videoeingänge	DVI, HDMI, VGA
Audioausgang	Kopfhöreranschluss 3,5 mm
Hauptfunktionen	Informationsanzeige, Videoüberwachung, Besprechungsraum
Wandmontage	VESA 400 x 200 mm
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 %
Enthaltenes Zubehör	Netzkabel, DVI/HDMI-Kabel, Fernbedienung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Mittel verwenden.
Sicherheit	Erdung erforderlich. Nicht Wasser aussetzen.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Hikvision-Kundendienst erhältlich.

Häufig gestellte Fragen - DS-D4212FI-MWF/III Hikvision

Wie schließe ich den Monitor DS-D4212FI-MWF/III an?

Schließen Sie das Netzkabel an die Steckdose an. Verbinden Sie die Videoquelle (DVI, HDMI oder VGA) mit dem entsprechenden Eingang des Monitors. Schalten Sie den Monitor und die Quelle ein.

Wie reinige ich den LED-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Bei Flecken befeuchten Sie das Tuch leicht mit Wasser. Verwenden Sie niemals chemische Mittel oder scheuernde Reiniger.

Was ist die maximale unterstützte Auflösung?

Die native Auflösung beträgt 1920 x 1080 (Full HD). Der Monitor kann auch 4K-Signale akzeptieren, zeigt sie aber in Full HD an.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist kompatibel mit dem Standard VESA 400 x 200 mm. Verwenden Sie eine geeignete Wandhalterung und befolgen Sie die Installationsanweisungen für eine sichere Montage.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Monitor eingeschaltet ist. Stellen Sie sicher, dass die Quelle korrekt angeschlossen und eingeschaltet ist. Drücken Sie die Taste Source, um den entsprechenden Eingang auszuwählen.

Wie stelle ich Helligkeit und Kontrast ein?

Verwenden Sie die Tasten an der Vorderseite oder die Fernbedienung, um das OSD-Menü (On-Screen Display) aufzurufen. Navigieren Sie im Menü zu 'Bild' und stellen Sie dann Helligkeit, Kontrast und andere Parameter ein.

Verfügt der Monitor über integrierte Lautsprecher?

Nein, dieses Modell hat keine eingebauten Lautsprecher. Für Audioausgabe verwenden Sie den Kopfhöreranschluss oder schließen Sie externe Lautsprecher an die Videoquelle an.

Wie lange ist die Garantiezeit?

Hikvision gewährt auf diesen Monitor eine Standardgarantie von 2 Jahren. Die Garantie deckt Herstellungsfehler ab. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich ein langes HDMI-Kabel verwenden?

Ja, Sie können ein HDMI-Kabel bis zu 15 Metern ohne Signalverlust verwenden. Für längere Distanzen wird ein HDMI-Verstärker oder ein aktives Kabel empfohlen.

Wie aktualisiere ich die Firmware des Monitors?

Die Firmware kann über einen USB-Stick oder eine Netzwerkverbindung aktualisiert werden. Laden Sie die neueste Firmware von der Hikvision-Website herunter, kopieren Sie sie auf einen USB-Stick, stecken Sie ihn in den USB-Port des Monitors und folgen Sie den Anweisungen im Systemmenü.

BEDIENUNGSANLEITUNG DS-D4212FI-MWF/III Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist Eigentum der Hangzhou Hikvision Digital Technology Co., Ltd. oder ihrer Tochtergesellschaen (im Folgenden als „Hikvision“ bezeichnet) und sie darf ohne vorherige schriliche Genehmigung von Hikvision weder ganz noch teilweise reproduziert, geändert, übersetzt oder verteilt werden. Sofern hier nicht ausdrücklich anders angegeben, bietet Hikvision keine ausdrücklichen oder implizierten Garanen, Gewährleistungen oder Darstellungen bezüglich der Bedienungsanleitung und der darin enthaltenen Informaonen.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung beinhaltet Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle sonsgen Informaonen dienen nur der Beschreibung und Erklärung. Die Änderung der in der Bedienungsanleitung enthaltenen Informaonen ist aufgrund von Firmware-Aktualisierungen oder aus anderen Gründen vorbehalten. Die neueste Version dieser Bedienungsanleitung nden Sie auf der Hikvision-Website (hps://www.hikvision.com).

Bie verwenden Sie diese Bedienungsanleitung unter Anleitung und Unterstützung von Fachleuten, die für den Support des Produkts geschult sind.

Markenzeichen

• HIKVISION und andere Marken und Logos von Hikvision sind das Eigentum von Hikvision in verschiedenen Ländern.
• Andere hier erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.

Haungsausschluss

DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND IRRTÜMERN“ BEREITGESTELLT. HIKVISION Ü BERNIMMT KEINE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKVISION IHNEN GEGENÜ BER HAFTBAR FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIESSLICH, JEDOCH NICHT DARAUF BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG, DATENVERLUST, SYSTEMBESCHÄDIGUNG, VERLUST VON DOKUMENTATIONEN, SEI ES AUFGRUND VON VERTRAGSBRUCH, UNERLAUBTER HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT), PRODUKTHAFTUNG ODER ANDERWEITIG, IN VERBINDUNG MIT DER VERWENDUNG DIESES PRODUKTS, SELBST WENN HIKVISION Ü BER DIE MÖ GLICHKEIT DERARTIGER SCHÄDEN ODER VERLUSTE INFORMIERT WAR. SIE ERKENNEN AN, DASS DIE NATUR DES INTERNETS DAMIT VERBUNDENE SICHERHEITSRISIKEN BEINHALTET. HIKVISION Ü BERNIMMT KEINE VERANTWORTUNG FÜR ANORMALEN BETRIEB, DATENVERLUST ODER ANDERE SCHÄDEN, DIE SICH AUS CYBERANGRIFFEN, HACKERANGRIFFEN, VIRUSINFEKTION ODER ANDEREN SICHERHEITSRISIKEN IM INTERNET ERGEBEN. HIKVISION WIRD JEDOCH BEI BEDARF ZEITNAH TECHNISCHEN SUPPORT LEISTEN. SIE STIMMEN ZU, DIESES PRODUKT IN ÜBEREINSTIMMUNG MIT ALLEN GELTENDEN GESETZEN ZU VERWENDEN, UND SIE SIND ALLEIN DAFÜR VERANTWORTLICH, DASS IHRE VERWENDUNG GEGEN KEINE GELTENDEN GESETZE VERSTÖ BT. INSBESONDERE SIND SIE DAFÜR VERANTWORTLICH, DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT VERLETZT WERDEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF VERÖ FFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖ NLICHKEITSRECHTE. SIE DÜ RFEN DIESES PRODUKT NICHT FÜR VERBOTENE ENDANWENDUNGEN VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER WAFFEN, JEGLICHER AKTIVITÄTEN IM ZUSAMMENHANG MIT EINEM NUKLEAREN SPRENGKÖ RPER ODER UNSICHEREN NUKLEAREN BRENNSTOFFKREISLAUF BZW. ZUR UNTERSTÜTZUNG VON MENSCHENRECHTSVERLETZUNGEN. IM FALL VON WIDERSPRÜ CHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES MASSGEBLICH.

Behördliche Informaonen

EU-Konformitätserklärung

Dieses Produkt und – gegebenenfalls – das mitgelieferte Zubehör tragen das „CE“-Kennzeichen und entsprechen daher den anwendbaren harmonisierten europäischen Normen, die in der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU aufgeführt sind.

2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Für weitere Informaonen siehe: www.recyclethis.info

2006/66/EC (Batterierichtlinie): Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentaon für spezische Hinweise zu Baerien.

Die Baerie ist mit diesem Symbol gekennzeichnet, das zusätzlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Baerie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Für weitere Informaonen siehe: www.recyclethis.info

Sicherheitshinweis

Lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden und installieren.

Warnungen und Sicherheitshinweise:

• Dies ist ein Produkt der Klasse A und es kann Funkstörungen verursachen. In diesem Fall kann vom Nutzer verlangt werden, angemessene Maßnahmen zu ergreifen.
• Bei der Verwendung des Produkts müssen die elektrischen Sicherheitsbesimmungen des Landes oder der Region strikt eingehalten werden.
• Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.
• Stromschlaggefahr! Trennen Sie vor Wartungsarbeiten alle Stromquellen.
• Außerhalb des Geräts muss eine leicht zugängliche Trennvorrichtung vorhanden sein, die mit 220/230/240 V/AC, 6 A je Gerät bemessen ist.
• Hoher Berührungsstrom! Vor Anschluss an die Stromversorgung erden.
• Achten Sie auf die korrekte Verkabelung der Klemmen für den Anschluss an ein Wechselstromnetz.
• Das Gerät wurde, falls erforderlich, für den Anschluss an ein IT-Stromverteilungssystem angepasst.
• Installieren Sie das Gerät gemäß den Anweisungen in diesem Handbuch.
• Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher am Boden/an der Wand monert werden.
• Legen Sie KEINESFALLS Gegenstände, die Kinder zum Klettern verleiten könnten, wie Spielzeug und Fernbedienungen, oben auf das Gerät.
• Installieren Sie das Gerät nicht mehr als 5 mm von der Wand oder anderen Metallrahmen enernt.
• Dieses Gerät ist nur für die Montage auf Beton oder einer anderen nicht brennbaren Fläche geeignet.
• Halten Sie das Gerät aufrecht, wenn Sie es umsetzen oder verwenden.
• Das Gerät vor tropfenden oder spritzenden Flüssigkeiten schützen. Auf dem Gerät dürfen keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, abgestellt werden.
• ACHTUNG: Diese Halterung ist nur zur Verwendung mit dem LED-Display vorgesehen. Die Verwendung mit anderen Geräten kann zu Instabilitäten führen, die zu Verletzungen führen können.
• ACHTUNG: Dieses Gerät darf nur mit LED-Halterung verwendet werden. Die Verwendung anderen Halterungen (Wagen, Ständer oder Träger) kann zu Instabilität führen und Verletzungen verursachen.

Ü berblick

Das Vollfarb-LED-Display ist ein hochpräzises Produkt, das klare und lebendige Bilder liefert. Es zeichnet sich durch einen großen Farbraum, stabile Leistung, lange Lebensdauer und starke Anpassung an die Umgebungsbedingungen aus, ist kostengünsg und preiswert im Gebrauch. Das Gerät ist für Szenarien wie Radio- und Fernsehsender, Anzeige in Besprechungsräumen, Videosicherheit, Informaonsanzeigen usw. geeignet.

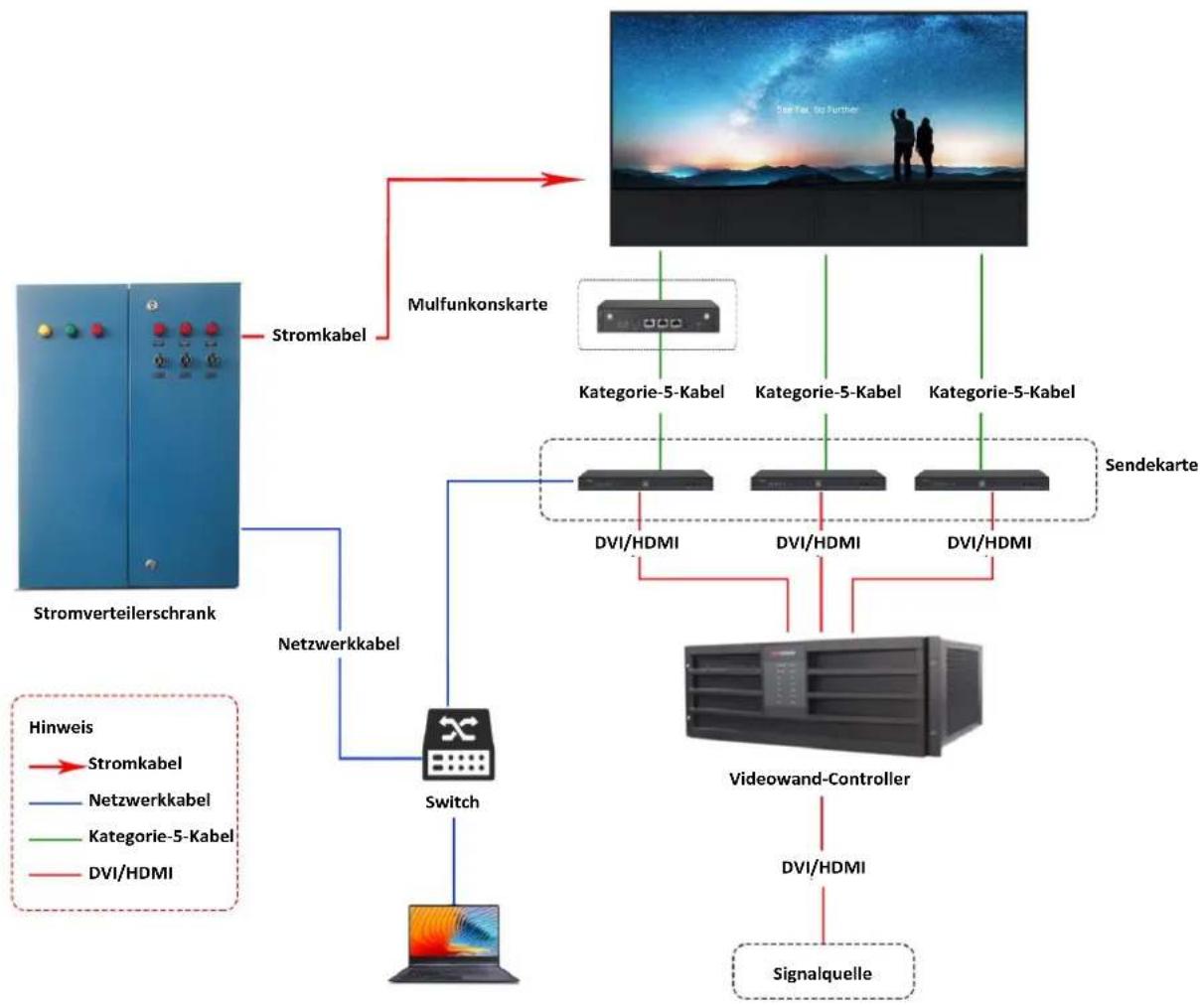

Typische Anwendung

