Tipo de produto	Monitor LED colorido
Tamanho da tela	42 polegadas (estimado)
Resolução nativa	1920 x 1080 (Full HD)
Luminosidade	500 cd/m²
Taxa de contraste	4000:1
Tempo de resposta	8 ms
Ângulo de visão (H/V)	178°/178°
Dimensões (L x A x P)	964 x 560 x 70 mm (estimado)
Peso líquido	15 kg (estimado)
Alimentação	100–240 V CA, 50/60 Hz
Consumo de energia	120 W (típico)
Entradas de vídeo	DVI, HDMI, VGA
Saída de áudio	Conector de fone de ouvido de 3,5 mm
Funções principais	Exibição de informações, videovigilância, sala de reunião
Montagem na parede	VESA 400 x 200 mm
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 %
Acessórios incluídos	Cabo de alimentação, cabo DVI/HDMI, controle remoto
Manutenção e limpeza	Limpe com um pano macio e seco. Não use produtos químicos.
Segurança	Aterramento obrigatório. Não exponha à água.
Peças de reposição e reparabilidade	Peças disponíveis através do serviço pós-venda Hikvision.

Perguntas frequentes - DS-D4212FI-MWF/III Hikvision

Como conectar o monitor DS-D4212FI-MWF/III ?

Conecte o cabo de alimentação à tomada elétrica. Conecte a fonte de vídeo (DVI, HDMI ou VGA) à entrada correspondente do monitor. Ligue o monitor e a fonte.

Como limpar a tela LED ?

Use um pano macio e seco para remover a poeira. Para manchas, umedeça levemente o pano com água. Nunca use produtos químicos ou limpadores abrasivos.

Qual é a resolução máxima suportada ?

A resolução nativa é de 1920 x 1080 (Full HD). O monitor também pode aceitar sinais 4K, mas os exibirá em Full HD.

Posso montar o monitor na parede ?

Sim, o monitor é compatível com o padrão VESA 400 x 200 mm. Use um suporte de parede adequado e siga as instruções de instalação para uma montagem segura.

O que fazer se a imagem não aparecer ?

Verifique se o cabo de alimentação está conectado e se o monitor está ligado. Certifique-se de que a fonte está corretamente conectada e ligada. Pressione o botão Source para selecionar a entrada apropriada.

Como ajustar o brilho e o contraste ?

Use os botões do painel frontal ou o controle remoto para acessar o menu OSD (On-Screen Display). No menu, navegue até 'Imagem' e ajuste o brilho, contraste e outras configurações.

O monitor possui alto-falantes integrados ?

Não, este modelo não possui alto-falantes integrados. Para saída de áudio, use o conector de fone de ouvido ou conecte alto-falantes externos à fonte de vídeo.

Qual é a duração da garantia ?

A Hikvision oferece uma garantia padrão de 2 anos para este monitor. A garantia cobre defeitos de fabricação. Guarde sua nota fiscal de compra.

Posso usar um cabo HDMI longo ?

Sim, você pode usar um cabo HDMI de até 15 metros sem perda de sinal. Para distâncias maiores, um amplificador HDMI ou cabo ativo é recomendado.

Como atualizar o firmware do monitor ?

O firmware pode ser atualizado via pen drive ou conexão de rede. Baixe o firmware mais recente no site Hikvision, copie-o para um pen drive, insira-o na porta USB do monitor e siga as instruções no menu do sistema.

MANUAL DE UTILIZADOR DS-D4212FI-MWF/III Hikvision

Este Manual é propriedade da Hangzhou Hikvision Digital Technology Co., Ltd ou as suas aliadas (doravante designadas como "Hikvision"), não podendo, por isso, ser reproduzido, modicado, traduzido ou distribuído - parcial ou integralmente - sem a prévia permissão escrita por parte da Hikvision. Salvo disposição em contrário no presente documento, a Hikvision não oferece quaisquer garanas ou declarações, implícitas ou explícitas, em relação ao Manual ou às informações nele condas.

Acerca deste Manual

O Manual inclui instruções para utilizar e gerir o produto. As fotograas, os grácos, as imagens e todas as outras informações doravante apresentadas desnam-se apenas a ns de descrivos e informavos. As informações que constam do Manual estão sujeitas a alteração, sem aviso prévio, devido a atualizações de rmware ou a outros movos. Pode encontrar a versão mais recente deste Manual no website da Hikvision (hps://www.hikvision.com).

Ulize este Manual sob orientação e com a assistência de prossionais formados neste Produto.

Marcas comerciais

• HIKVISION e outros logópos e marcas comerciais da Hikvision são propriedade da Hikvision em vários territórios.
• Outras marcas comerciais e logópos mencionados são propriedade dos respevos proprietários.

Aviso legal

NA MEDIDA MÁXIMA PERMITIDA PELA LEI APLICÁVEL, ESTE MANUAL E O PRODUTO DESCRITO, COM O SEU HARDWARE, SOFTWARE E FIRMWARE, SÃO FORNECIDOS "TAL COMO ESTÃO" E "COM TODAS AS SUAS FALHAS E ERROS". A HIKVISION EXCLUI, DE FORMA EXPLÍCITA OU IMPLÍCITA, GARANTIAS DE, INCLUINDO E SEM LIMITAÇÃO, COMERCIABILIDADE, QUALIDADE DO SERVIÇO OU ADEQUAÇÃO A UMA FINALIDADE ESPECÍFICA. A SUA UTILIZAÇÃO DESTE PRODUTO É FEITA POR SUA CONTA E RISCO. EM NENHUMA CIRCUNSTÂNCIA, A HIKVISION SERÁ RESPONSÁVEL POR SI EM RELAÇÃO A QUAISQUER DANOS ESPECIAIS, CONSEQUENCIAIS, INCIDENTAIS OU INDIRETOS, INCLUINDO, ENTRE OUTROS, DANOS PELA PERDA DE LUCROS COMERCIAIS, INTERRUPÇÃO DA ATIVIDADE, PERDA DE DADOS, CORRUPÇÃO DE SISTEMAS OU PERDA DE DOCUMENTAÇÃO SEJA COM BASE NUMA VIOLAÇÃO DO CONTRATO, ATOS ILÍCITOS (INCLUÍNDO NEGLIGÊNCIA), RESPONSABILIDADE PELO PRODUTO OU, DE OUTRO MODO, RELACIONADA COM A UTILIZAÇÃO DO PRODUTO, AINDA QUE A HIKVISION TENHA SIDO AVISADA SOBRE A POSSIBILIDADE DE TAIS DANOS OU PERDAS.

O UTILIZADOR RECONHECE QUE A NATUREZA DA INTERNET OFERECE RISCOS DE SEGURANÇA INERENTES E QUE A HIKVISION NÃO SERÁ RESPONSABILIZADA POR UM FUNCIONAMENTO ANORMAL, PERDA DE PRIVACIDADE OU OUTROS DANOS RESULTANTES DE ATAQUES INFORMÁTICOS, ATAQUES DE PIRATARIA, INFEÇÃO POR VÍRUS OU OUTROS RISCOS ASSOCIADOS À SEGURANÇA DA INTERNET. NO ENTANTO, A HIKVISION PRESTARÁ APOIO TÉCNICO ATEMPADO, SE SOLICITADO.

O UTILIZADOR ACEITA UTILIZAR ESTE PRODUTO EM CONFORMIDADE COM TODAS AS LEIS APLICÁVEIS E SER O Ú NICO RESPONSÁVEL POR GARANTIR QUE A SUA UTILIZAÇÃO É CONFORME À LEI APLICÁVEL. PARTICULARMENTE, O UTILIZADOR É O RESPONSÁVEL PELA UTILIZAÇÃO DESTE PRODUTO DE MODO QUE NÃO INFRINJA OS DIREITOS DE TERCEIROS, INCLUINDO, ENTRE OUTROS, OS DIREITOS DE PUBLICIDADE, DIREITOS DE PROPRIEDADE INTELECTUAL OU DE PROTEÇÃO DE DADOS, OU QUAISQUER OUTROS DIREITOS DE PRIVACIDADE. O UTILIZADOR NÃO PODERÁ UTILIZAR ESTE PRODUTO PARA QUAISQUER UTILIZAÇÃO ES FINAIS PROIBIDAS, INCLUINDO O DESENVOLVIMENTO OU PRODUÇÃO DE ARMAS DE DESTRUÇÃO MACIÇA, DESENVOLVIMENTO OU PRODUÇÃO DE QUÍMICOS OU ARMAS BIOLÓ GICAS, QUAISQUER ATIVIDADES DESENVOLVIDAS NO ÂMBITO DE EXPLOSIVOS NUCLEARES OU CICLOS DE COMBUSTÍVEL NUCLEAR INSEGURO OU PARA APOIAR ABUSOS AOS DIREITOS HUMANOS.

NA EVENTUALIDADE DA OCORRÊNCIA DE ALGUM CONFLITO ENTRE ESTE MANUAL E A LEGISLAÇÃO APLICÁVEL, ESTA Ú LTIMA PREVALECE.

Informações sobre as normas reguladoras

Declaração de conformidade da UE

Este produto e, se aplicável, os acessórios fornecidos com o mesmo, têm a marcação "CE" e estão, por isso, em conformidade com os padrões europeus aplicáveis, indicados na direva CEM 2014/30/UE, na direva "Baixa Tensão" 2014/35/UE e na direva RSP 2011/65/UE.

2012/19/UE (Diretiva REEE): Os produtos com este símbolo não podem ser eliminados como resíduos urbanos indiferenciados na União Europeia. Para uma reciclagem adequada, devolva este produto ao seu fornecedor local quando adquirir um novo equipamento equivalente ou elimine-o através dos pontos de recolha adequados.

Para obter mais informações consulte: www.recyclethis.info

2006/66/CE (diretiva relativa a baterias): Este produto contém uma bateria que não pode ser eliminada como resíduo urbano indiferenciado na União Europeia. Consulte a documentação do produto para obter informações específicas acerca da bateria. A bateria está marcada com este símbolo, que poderá incluir inscrições para indicar a presença de cádmio (Cd), chumbo (Pb), ou mercúrio (Hg). Para reciclar o produto de forma adequada, devolva a bateria ao seu fornecedor ou coloque-a num ponto de recolha apropriado. Para obter mais informações consulte: www.recyclethis.info

Instruções de segurança

Deve ler atentamente as instruções de segurança antes de utilizar e instalar o produto.

Avisos e Advertências:

• Este é um produto de classe A que pode provocar interferências de rádio, sendo que, neste caso, o utilizador é obrigado a tomar as medidas adequadas.
• Durante a utilização do produto, o utilizador tem de estar em estrita conformidade com as normas de segurança elétrica do país e região.
• O equipamento deve ser ligado a uma tomada da rede elétrica com terra.
• Perigo de choque! Desligue todas as fontes de alimentação antes de realizar a manutenção.
• Deve ser incorporado um dispositivo de desligamento externo, de fácil acesso, no equipamento, classificado 220/230/240 V CA, 6 A para cada dispositivo.
• Corrente elevada! Realize a ligação à terra antes de ligar à fonte de alimentação.
• Cerque-se de que a cablagem dos terminais foi efetuada corretamente para ligação a uma fonte de alimenta CA.
• O equipamento foi concebido para ser modicado para ligação a um sistema de distribuição de energia IT.
• Instale o equipamento de acordo com as instruções constantes deste manual.
• Para evitar ferimentos, este equipamento deve ser fixo corretamente ao chão/parede em conformidade com as instruções de instalação.
• NUNCA coloque objetos que possam tentar uma criança a trepar, tais como brinquedos e comandos, em cima do equipamento.
• Instale o equipamento a não mais de 5 mm de distância da parede ou de outros bastidores metálicos.
• Este equipamento só deve ser montado numa supecie de betão ou outra não combustível.
• Mantenha um ângulo de 90° quando mover ou utilizar o equipamento.
• O equipamento não deverá ser exposto a derrames ou salpicos de líquidos e nenhum objeto que contenha líquidos, como vasos, deverá ser colocado sobre o equipamento.
• ADVERTÊNCIA: Este suporte é para utilizar apenas com o ecrã LED. A utilização com outro equipamento pode resultar em instabilidade e causar ferimentos.
• ADVERTÊNCIA: Este equipamento é para utilizar apenas com o suporte de LED. A utilização com outros pos de suporte (carrinhos, bancadas ou carrinhos de transporte) pode resultar em instabilidade e causar ferimentos.

Visão geral

O ecrã LED a cores é um produto de elevada precisão que proporciona imagens nídas e vívidas. Caracteriza-se por ter uma vasta gama de cores, um desempenho estável, uma vida úl longa e por ser econômico de usar. O dispositivo é aplicável a cenários como estações de rádio e televisão, apresentação em salas de reuniões, segurança por vídeo, apresentação de informações, etc.

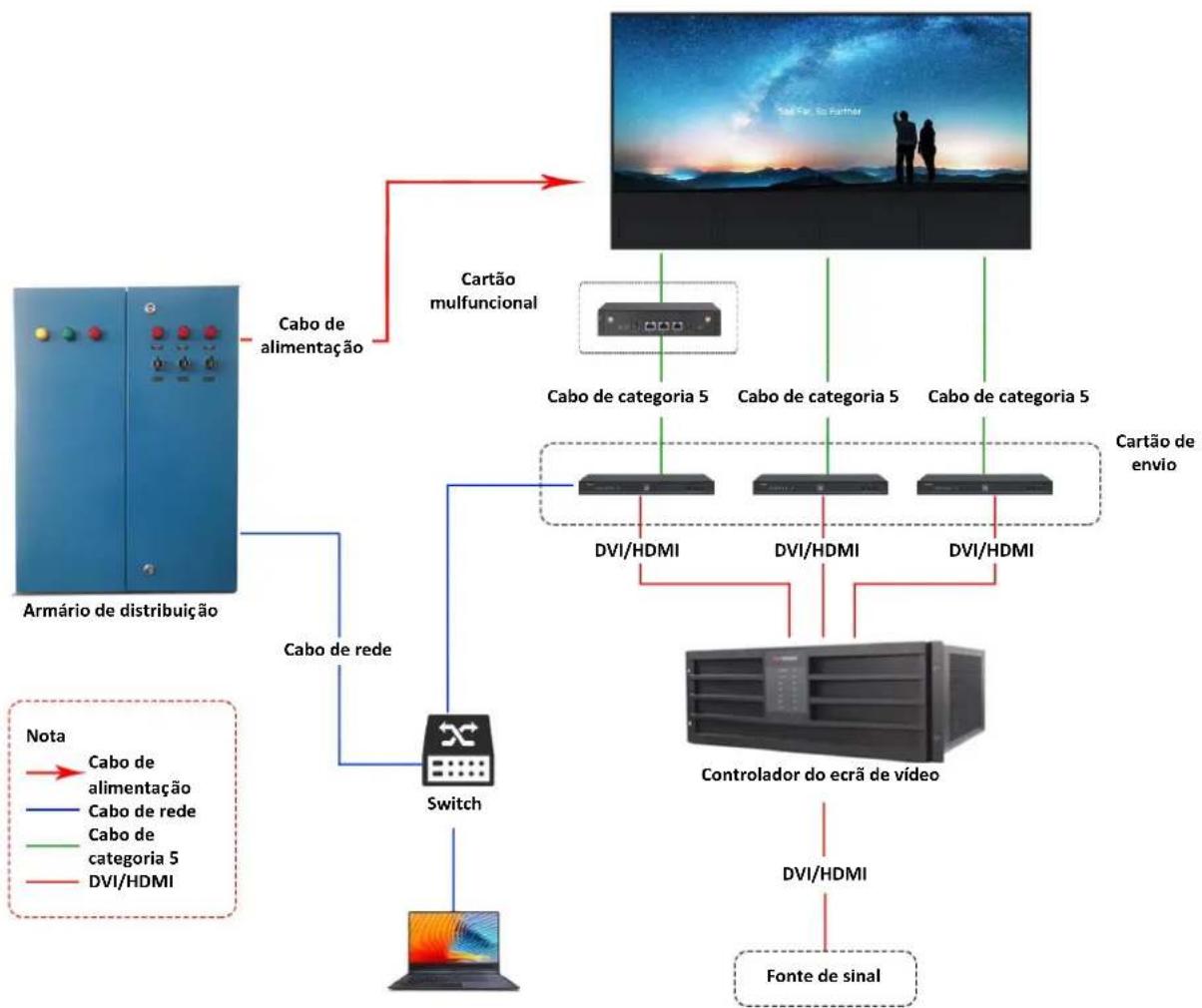

Aplicação pica

