KUA72.91 - дрель KRESS - Бесплатное руководство пользователя

Тип продукта	Беспроводная дрель-шуруповерт
Бренд	Kress
Модель	KUA72.91
Номинальное напряжение	20 В (номинальное 18 В)
Скорость холостого хода	0-600 / 0-2000 об/мин (2 скорости)
Максимальный крутящий момент	65 Нм
Количество положений муфты	18 + 1 (сверление)
Диаметр патрона	13 мм (быстрозажимной)
Способность сверления стали	13 мм
Способность сверления дерева	40 мм
Вес (без аккумулятора)	1,4 кг
Питание	Литий-ионный аккумулятор 20 В (продается отдельно)
Рекомендуемый тип аккумулятора	Kress Li-ion 20 В, 4,0 А·ч (пример)
Рекомендуемое зарядное устройство	Kress KAC21 6 А (продается отдельно)
Светодиодная подсветка	Да, встроенная
Реверсивное вращение	Да
Индикатор уровня заряда аккумулятора	Да, на аккумуляторе
Электронная защита	От перегрузки, перегрева, глубокого разряда
В комплекте аксессуары	Двойные биты, поясной крючок, держатель для сверла
Уход	Чистите сухой тканью. Не используйте воду или растворители. Содержите вентиляционные щели в чистоте.
Безопасность	Используйте средства защиты глаз и слуха. Держите за изолированные поверхности.
Соответствие	CE, стандарты EN 62841

Часто задаваемые вопросы - KUA72.91 KRESS

Почему моя дрель не включается?

Убедитесь, что переключатель реверса не находится в заблокированном центральном положении. Установите его влево или вправо. Если проблема не исчезнет, проверьте аккумулятор.

Как отрегулировать крутящий момент?

Поверните кольцо регулировки крутящего момента, расположенное между патроном и корпусом. Положения от 1 (слабый) до 18 (сильный) предназначены для закручивания. Положение с символом сверла — для сверления (максимальный крутящий момент).

Почему аккумулятор не заряжается?

Убедитесь, что аккумулятор правильно вставлен в зарядное устройство. Должен загореться красный светодиод. Проверьте, что температура окружающей среды находится в диапазоне от 0°C до 40°C. Если светодиод не загорается, возможно, неисправны аккумулятор или зарядное устройство.

Как изменить скорость?

Используйте переключатель скоростей, расположенный сверху инструмента. Положение 1 – низкая скорость (высокий крутящий момент, подходит для закручивания), положение 2 – высокая скорость (подходит для сверления).

Что делать, если дрель остановилась во время работы?

Это может быть вызвано перегрузкой или перегревом. Отпустите курок и дайте инструменту остыть. Если мигает светодиодный индикатор, активировалась система защиты. Уменьшите нагрузку или дайте инструменту отдохнуть.

Как ухаживать за дрелью?

Чистите ее сухой тканью. Не используйте воду или химикаты. Содержите вентиляционные щели в чистоте. Перед обслуживанием извлекайте аккумулятор.

Могу ли я использовать сверла разных размеров?

Да, быстрозажимной патрон принимает сверла диаметром до 13 мм. Откройте патрон, повернув кольцо, вставьте сверло, затем затяните вручную.

Как использовать поясной крючок?

Поясной крючок можно закрепить с любой стороны инструмента с помощью прилагаемых винтов. Он позволяет повесить дрель на пояс для легкого доступа во время работы.

Какой тип аккумулятора использовать?

Используйте исключительно аккумуляторы Kress 20 V Li-ion. Не смешивайте разные бренды или емкости. Обратитесь к руководству за совместимыми моделями.

Что делать при утечке из аккумулятора?

Избегайте контакта с жидкостью. При попадании на кожу промойте большим количеством воды и обратитесь к врачу. Не сжигайте аккумулятор. Соблюдайте правила утилизации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KUA72.91 KRESS

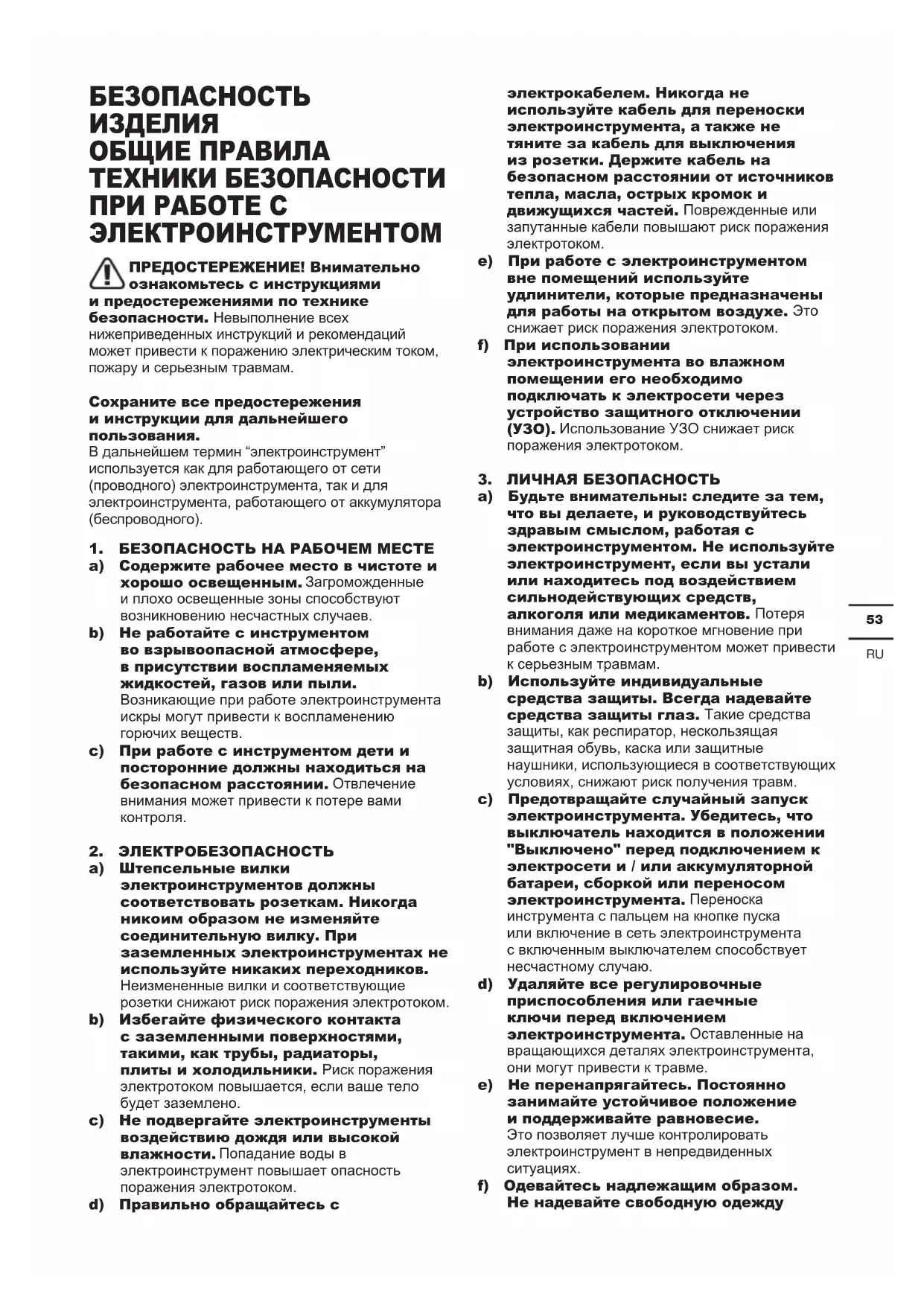

БЕЗОПАСНОСТЬ ИЗДЕЛИЯ ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

ПРЕДОСТЕРЕЖЕНИЕ! Внимательно ознакомьтесь с инструкциями

и предостережениями по технике

безопасности. Невыполнение всех

нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам.

Сохраните все предостережения и инструкции для дальнейшего пользования.

В дальнейшем термин "электроинструмент" используется как для работающего от сети (проводного) электроинструмента, так и для электроинструмента, работающего от аккумулятора (беспроводного).

1. БЕЗОПАСНОСТЬ НА РАБОЧЕМ МЕСТЕ
   a) Содержите рабочее место в чистоте и хорошо освещенным. Загроможденные и плохо освещенные зоны способствуют возникновению несчастных случаев.
   b) Не работайте с инструментом во взрывоопасной атмосфере, в присутствии воспламеняемых жидкостей, газов или пыли. Возникающие при работе электроинструмента искры могут привести к воспламенению горючих веществ.
   с) При работе с инструментом дети и посторонние должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере вами контроля.
2. ЭЛЕКТРОБЕЗОПАСНОСТЬ
   a) Штепсельные вилки электроинструментов должны соответствовать розеткам. Никогда никоим образом не изменяйте соединительную вилку. При заземленных электроинструментах не используйте никаких переходников. Неизмененные вилки и соответствующие розетки снижают риск поражения электротоком.
   b) Избегайте физического контакта с заземленными поверхностями, такими, как трубы, радиаторы, плиты и холодильники. Риск поражения электротоком повышается, если ваше тело будет заземлено.
   с) Не подвергайте электроинструменты воздействию дождя или высокой влажности. Попадание воды в электроинструмент повышает опасность поражения электротоком.
   d) Правильно обращайтесь с

электрокабелем. Никогда не используйте кабель для переноски электроинструмента, а также не тяните за кабель для выключения из розетки. Держите кабель на безопасном расстоянии от источников тепла, масла, острых кромок и движущихся частей. Поврежденные или запутанные кабели повышают риск поражения электротоком.

e) При работе с электроинструментом вне помещений используйте удлинители, которые предназначены для работы на открытом воздухе. Это снижает риск поражения электротоком.
f) При использовании электроинструмента во влажном помещении его необходимо подключать к электросети через устройство защитного отключении (УЗО). Использование УЗО снижает риск поражения электротоком.
3. ЛИЧНАЯ БЕЗОПАСНОСТЬ
a) Будьте внимательны: следите за тем, что вы делаете, и руководствуйтесь здравым смыслом, работая с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием сильнодействующих средств, алкоголя или медикаментов. Потеря внимания даже на короткое мгновение при работе с электроинструментом может привести к серьезным травмам.
b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты глаз. Такие средства защиты, как респиратор, несколькощая защитная обувь, каска или защитные наушники, использующиеся в соответствующих условиях, снижают риск получения травм.
с) Предотвращайте случайный запуск электроинструмента. Убедитесь, что выключатель находится в положении "Выключено" перед подключением к электросети и / или аккумуляторной батареи, сборкой или переносом электроинструмента. Переноска инструмента с пальцем на кнопке пуска или включение в сеть электроинструмента с включенным выключателем способствует несчастному случаю.
d) Удаляйте все регулировочные приспособления или гаечные ключи перед включением электроинструмента. Оставленные на вращающихся деталях электроинструмента, они могут привести к травме.
e) Не перенапрягайтесь. Постоянно занимайте устойчивое положение и поддерживайте равновесие. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.
f) Одевайтесь надлежащим образом. Не надевайте свободную одежду

или украшения. Держите волосы, одежду и перчатки на расстоянии от движущихся частей. Свободную одежду, украшения или длинные волосы может затянуть в движущиеся части.

g) Используйте предусмотренные средства и устройства для сбора и удаления пыли, если инструмент оснащен таковыми. Использование таких средств может снизить опасности, связанные с пылью.

h) Не позволяйте осведомленности, полученной в результате частого использования инструментов, заставить вас расслабиться и игнорировать принципы техники безопасности при работе с инструментом. Неосторожное действие может привести к серьезным травмам в течение доли секунды.

4. ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОИНСТРУМЕНТА И УХОД ЗА НИМ

a) Не перегружайте электроинструмент. Используйте подходящий инструмент для каждой определенной цели. Правильно подобранный электроинструмент выполнит работу лучше и надежнее на уровне, для которого он предназначен.

b) Не используйте электроинструмент, если выключатель невозможно включить или выключить. Любой электроинструмент, который невозможно контролировать выключателем, представляет опасность и должен быть отремонтирован.

с) Отсоедините штепсель от электросети и / или аккумуляторную батарею от электроинструмента перед проведением каких-либо настроек, сменой насадок или хранением электроинструмента. Подобные предохранительные меры снижают опасность случайного пуска электроинструмента.

d) Храните не использующиеся электроинструменты в местах, недоступных для детей. Не разрешайте работать с электроинструментом лицам, которые не знают его особенностей или не ознакомлены с данной инструкцией. Электроинструменты в руках необученных пользователей представляют опасность.

e) Поддерживайте электроинструмент в исправном состоянии. Проверяйте инструмент на предмет смещения или заедания движущихся частей, поломки деталей или любых иных неисправностей, могущих повлиять на работу электроинструмента. В случае повреждения следует отремонтировать электроинструмент перед применением. Многие несчастные случаи вызваны плохим уходом за электроинструментом.

f) Режущий инструмент должен быть заточенным и чистым. При поддержании

режущих инструментов в надлежащем состоянии и с острыми режущими кромками вероятность их заклинивания уменьшается и ими легче управлять.

g) Используйте электроинструмент, принадлежности, сверла и т. п. в соответствии с данными инструкциями, спецификой конкретного типа электроинструмента, учитывая условия работы и выполняемую задачу. Использование электроинструмента для иных операций, помимо тех, для которых он предназначен, может привести к возникновению опасной ситуации.

h) Ручки и поверхности для захвата должными быть сухими, чистыми и без следов масла и смазки. Скользкие ручки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных ситуациях.

5. ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОГО ИНСТРУМЕНТА И УХОД ЗА НИМ

a) Производите подзарядку аккумулятора только при помощи оригинального зарядного устройства. Зарядное устройство, которое подходит для одного типа аккумуляторной батареи, может привести к пожару, когда используется с другим типом аккумуляторной батареи.

b) Используйте аккумуляторный инструмент только с оригинальными аккумуляторами. Использование любого другого типа аккумулятора может привести к травме или пожару.

с) Неиспользуемые аккумуляторные батареи храните отдельно от металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и тому подобное, которые могут замкнуть контакты батареи. Замыкание контактов аккумуляторной батареи может привести к ожогам или пожару.

d) В критических ситуациях из аккумулятора может вытекать жидкость – избегайте контакта с ней. Если жидкость все же попала на поверхность кожи, смойте ее большим количеством воды. При попадании жидкости в глаза срочно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги.

e) Не используйте аккумуляторную батарею или инструмент, который поврежден или модифицирован. Поврежденные или модифицированные аккумуляторные батареи могут срабатывать непредсказуемым образом, что может привести к пожару, взрыву или риску получения травмы.

f) Не подвергайте аккумуляторную батарею или инструмент воздействию огня или чрезмерно высокой температуры. Воздействие огня или

температуры выше 130 °C может привести к взрыву.

g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент вне диапазона температур, указанного в инструкциях. Неправильная зарядка или температура, выходящая за пределы указанного диапазона, может повредить аккумулятор и повысить риск возгорания.

6. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Ремонт электроинструмента должен выполняться квалифицированным персоналом с использованием только оригинальных запасных частей. Это гарантирует безопасность его использования.
b) Никогда не обслуживайте поврежденные аккумуляторы. Обслуживание аккумуляторных батарей должно выполняться только производителем или авторизованными поставщиками сервисных услуг.

ПРЕДУПРЕЖДЕНИЕ О СОБЛЮДЕНИИ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ДРЕЛЬЮ

1) Предупреждение о соблюдении техники безопасности для всех операций
a) При работе с инструментом, когда режущий элемент или крепежные детали могут соприкасаться со скрытой проводкой или собственным шнуром, держите электроинструмент за изолированные захватные поверхности. Режущий элемент или крепежные детали, соприкасающиеся с проводом под напряжением, могут передать напряжение на открытые металлические части электроинструмента, что может привести к поражению электрическим током.

2) Предупреждение о соблюдении техники безопасности при работе с длинной буровой головкой

a) Никогда не работайте с более высокой скоростью выше максимальной допустимой скоростью буровой головки. На более высоких скоростях головка может сгибаться, если она при этом вращается свободно, не соприкасаясь с рабочей поверхностью, что может привести к травме.

b) Всегда начинайте сверление на малой скорости, когда наконечник буровой головки соприкасался с рабочей поверхностью заготовки. На более высоких скоростях головка может сгибаться, если она при этом

вращается свободно, не соприкасаясь с рабочей поверхностью, что может привести к травме.
с) Надавливайте на инструмент только по прямой линии с головкой и не давите слишком сильно. Головки могут сгибаться, вызывая поломку инструмента или потерю контроля, что может привести к травме.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

а) Не допускается разбирать, вскрывать, измельчать элементы питания и аккумуляторную батарею.
b) Не допускается накоротко замыкать элементы питания или аккумулятор. Не допускается беспорядочно хранить элементы питания или аккумулятор в коробке или ящике, где они могут замкнуть друг друга или могут быть замкнуты другими металлическими предметами. Если аккумуляторная батарея не используется, держите ее подальше от металлических предметов, таких как зажимы, монеты, гвозди, винты и прочие металлические предметы небольшого размера, которые могут соединить клеммы друг с другом. Короткое замыкание клемм батареи может стать причиной ожогов или пожара.

с) Не допускается подвергать аккумуляторную батарею воздействию высоких температур или пламени. Избегайте хранения аккумуляторной батареи в местах, подверженных воздействию прямого солнечного света.

d) Не допускается подвергать аккумуляторную батарею механическим ударам

e) В случае протечки аккумуляторной батареи, не допускайте контакта электролита с кожей или глазами. В случае такого контакта необходимо промыть пораженный участок обильным количеством воды и обратиться за медицинской помощью.

f) В случае проглатывания элемента питания или аккумулятора необходимо незамедлительно обратиться за медицинской помощью.

g) Аккумуляторную батарею необходимо содержать в чистоте и сухости.

h) В случае загрязнения контактов аккумуляторной батареи их необходимо протереть чистой сухой тканью.

i) Аккумуляторную батарею необходимо заряжать перед использованием. Всегда следуйте данной инструкции и используйте правильный порядок

зарядки.

j) Не допускается оставлять аккумулятор на зарядном устройстве, если он не используется.
k) После продолжительного хранения может потребоваться несколько раз зарядить и разрядить аккумуляторную батарею для достижения максимальной эффективности ее работы.
I) Аккумуляторная батарея работает наиболее эффективно при нормальной комнатной температуре (20°C ±5°C).
m) При утилизации аккумуляторных батарей держите их отдельно от других электромеханических систем.
n) Используйте только зарядные устройства, указанные Kress. Не допускается использовать какие-либо зарядные устройства, за исключением специально предназначенных для данного оборудования. Зарядное устройство, которое подходит для одной аккумуляторной батареи, может стать причиной пожара при использовании с другой аккумуляторной батареей.
о) Не допускается использовать какие- либо аккумуляторные батареи, не предназначенные для использования с данным оборудованием.
р) Храните аккумуляторную батарею в местах, недоступных для детей.
q) Следует сохранить оригинальную документацию на изделие для будущего использования.
r) По возможности извлекайте аккумуляторную батарею из изделия, если она не используется.
s) Утилизируйте аккумуляторную батарею должным образом.
t) Не используйте аккумуляторы сторонних производителей
и) Не вынимайте аккумуляторы из оригинальной упаковки, пока он не понадобится.
v) Соблюдайте полярность батареи, убедитесь в правильном совмещение контактов (+) и (-).

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

	Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации инструмента
	Предостережение
	Носите защиту органов зрения

Li-Ion

Li-Ion

Носите защиту органов слуха

Носите пылезащитную маску

Литий-ионный аккумулятор Этот продукт был отмечен символом, связанным с «раздельным сбором» для всех батарейных блоков и батареи. Затем он утилизируется или раскреплен, чтобы уменьшить воздействие на окружающую среду. Батарейный блок могут быть вредны для окружающей среды и здоровья человека, поскольку они содержат вредные вещества.

Запрещается сжигать

При неправильной утилизации батареи могут попасть в водный цикл, что может быть опасным для экосистемы. Не выбрасывайте использованные батареи в несортированные бытовые отходы.

Используйте защитные перчатки

Завинчивание

Сверление

Дерево

Металл

Высокая скорость

Низкая скорость

Отходы электрооборудования запрещается утилизировать вместе с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки. Обратитесь к местным органам управления или продавцу за рекомендациями по утилизации.

ПЕРЕЧЕНЬ КОМПОНЕНТОВ

1. ЗАЖИМНОЙ ПАТРОН

1. КОЛЬЦО РЕГУЛИРОВКИ КРУТЯЩЕГО МОМЕНТА

2. РЕГУЛЯТОР ДВУХСКОРОСТНОГО РЕДУКТОРА

3. ПЕРЕКЛЮЧАТЕЛЬ ВРАЩЕНИЯ ВПЕРЕД / ОБРАТНОГО ВРАЩЕНИЯ

4. РУЧКА В МЯГКОЙ ОБОЛОЧКЕ

5. АККУМУЛЯТОРНАЯ БАТАРЕЯ*

6. КРЮЧОК ДЛЯ НОШЕНИЯ НА РЕМНЕ

7. СВЕТОДИОДНАЯ ПОДСВЕТКА

8. КНОПКА ВЫСВОБОЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ*

9. СВЕТОДИОДНАЯ ПОДСВЕТКА

10. ПЕРЕКЛЮЧАТЕЛЬ ВКЛ./ВЫКЛ.

11. ДЕРЖАТЕЛЬ БИТ

*Не все показанные или описанные аксессуары включены в стандартную поставку.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Обозначение типа: KUA72 KUA72.1 KUA72.91 (A72 -обозначение инструмента, модель аккумуляторных дрелей)

	KUA72KUA72.1	KUA72.91
Номинальное напряжение	20V === Макс.**
Скорость без нагрузки 0-6	00/0-2000/мин
Кол-во положений держателя	18+1
Максимальный крутящий момент	65 Нм

Наибольший диаметризделия, зажимаемогов патроне		13мм
Макс. глубина сверления	Сталь 13мм
	Дерево 40мм
Вес инструмента 2.0кг 1.4кг
Ёмкость аккумулятора 4.0 Ah /

**Напряжение измерено без рабочей нагрузки. Первоначальное напряжение аккумулятора достигает максимум 20 В. Номинальное напряжение составляет 18 В.

ИНФОРМАЦИЯ О ШУМЕ

Измеренное звуковое давление L	pA = 71 dB(A)
Измеренная мощность шума L	wA = 82 dB(A)
K &K pA wA	5 dB(A)

Носите защиту органов слуха

ИНФОРМАЦИЯ О ВИБРАЦИИ

Суммарные значения вибрации (трехкомпонентная векторная сумма), определенные согласно EN 62841-1& EN 62841- 2-1:

Бурение в металле	Уровень вибрации ah,D = 1.246 m/s2
	Погрешность K = 1.5 m/s2

Заявленное общее значение вибрации и заявленное значение шума были измерены в соответствии со стандартным методом испытаний и могут использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации и заявленное значение уровня шума также могут использоваться для предварительной оценки воздействия.

ПРЕДОСТЕРЕЖЕНИЕ! Значение вибрации при фактическом использово

электроинструмента может отличаться от заявленного значения в зависимости от способов использования инструмента:

Вариантов его применения и обрезаемых или шлифуемых материалов.

Исправности инструмента и его правильного технического обслуживания.

Использования соответствующих аксессуаров и состояния всех режущих поверхностей и остроты их кромок.

Плотности захвата на рукоятках и использования

каких-либо антивибрационных аксессуаров. Использования инструмента в соответствии с его предназначением и этими инструкциями.

Этот инструмент может вызвать тремор рук, если его использование не будет регулироваться должным образом.

ПРЕДОСТЕРЕЖЕНИЕ! Для обеспечения максимальной точности при оценке уровня воздействия в реальных условиях использования должны также учитываться все аспекты рабочего цикла, такие как периоды времени, когда инструмент выключен, а также работает на холостом ходу и не выполняет фактическую работу. Это может значительно снизить уровень воздействия на оператора за весь рабочий период, позволяя минимизировать опасность воздействия вибрации и шума.

Всегда используйте заточенные лезвия, сверла и резцы.

Обслуживайте этот инструмент в соответствии с данными инструкциями и хорошо смазывайте (при необходимости).

Если инструмент используется регулярно,

приобретите антивибрационные аксессуары.

Планируйте свой график работы, чтобы разбить использование инструментов с высокой вибрацией на несколько дней.

АКСЕССУАРЫ

	KUA72	KUA72.1	KUA72.91
6A Зарядное устройство(КАС21)	1 1 /
4.0Ah Аккумуляторная батарея(КАВ21)	2 2 /
Двусторонние сверла (PH2/SL5.5)	1 1 1
Крюк	1 1 1
Держатель бит	1 1 1

Мы рекомендуем вам приобрести аксессуары в том же магазине, где вам продали инструмент. Для получения дополнительной информации см. упаковку. Сотрудники магазина смогут помочь вам и дать

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ПРИМЕЧАНИЕ: Перед использованием инструмента внимательно прочитайте инструкцию.

ПРЕДУСМОТРЕННОЕ ИСПОЛЬЗОВАНИЕ

Инструмент предназначена для вождения и ослабления винтов, а также для бурения в древесине, металле и пластике.

СБОРКА И ЭКСПЛУАТАЦИЯ

ДЕЙСТВИЕ РИСУНОК
СБОРКА
РЕГУЛИРОВКАЗАЖИМНОГО ПАТРОНАПРЕДОСТЕРЕЖЕНИЕ:[кс6у] При замене аксессуароввсегда блокируйте пусковойвыключатель и отсоединяйтеинструмент от источникапитания. Перед запускоминструмента всегда проверяйте,что сверло надежно закреплено.Повреждение зажимного патронаили слабо зафиксированноесверло может привести к травме.
--Извлечение сверла См. Рис. А1
--Вставка сверла См. Рис. А2
--Сборка крюка дляподвешивания на ремень изажима для сверла	См. Рис. В1,В2,В3, В4
ЭКСПЛУАТАЦИЯ
ПЕРЕКЛЮЧАТЕЛЬ ВРАЩЕНИЯВПЕРЕД / ОБРАТНОГОВРАЩЕНИЯ[ЗАНН]ПРЕДОСТЕРЕЖЕНИЕ:Запрещается менятьнаправление вращения,когда зажимной патронвращается. Подождите,пока он остановится!	См. Рис. С1,С2,С3
РЕГУЛЯТОРДВУХСКОРОСТНОГОРЕДУКТОРА	См. Рис. D
ВЫБОР РЕЖИМА РАБОТЫРЕЖИМ СВЕРЛЕНИЯ[IMAGE]РЕЖИМ ШУРУПОВЕРТА	См. Рис. E
РАБОТА С ПЕРЕКЛЮЧАТЕЛЕМВКЛ./ВЫКЛ.[GAУН]ПРЕДОСТЕРЕЖЕНИЕ:Не работайте в течениедлительного времени нанизкой скорости, потомучто внутри инструментабудет вырабатыватьсяизбыточное количествотепла.	См. Рис. F

ПРЕДОСТЕРЕЖЕНИЕ:

ЭКСПЛУАТАЦИЯ

Индикатор подсветки Перед работой индикатор будет активирован, когда переключатель Вкл./Выкл. слегка нажат, и автоматически выключится через 20 секунд после отпускания переключателя.

Инструмент и аккумуляторная батарея оснащены системой защиты. Когда светодиодный индикатор быстро мигает в течение 3 секунд и гаснет, система автоматически отключает питание инструмента, чтобы продлить срок службы батареи. Инструмент автоматически остановится во время работы, если инструмент и / или аккумуляторная батарея находятся под воздействием одного из следующих условий:

• Перегрузка: инструмент работает таким образом, что он потребляет аномально высокий ток. В этом случае отпустите пусковой выключатель на инструменте и прервите операцию, которая вызвала перегрузку инструмента. Затем снова потяните пусковой выключатель, чтобы возобновить работу.
• Перегрев: при описанных выше условиях, если инструмент не запускается, это означает, что инструмент и аккумуляторная батарея перегреваются. Дайте инструменту и аккумулятору остыть, прежде чем снова нажимать на пусковой выключатель.
• Низкое напряжение аккумулятора: оставшаяся мощность аккумуляторной батареи слишком мала, и инструмент не будет работать. В таком случае, извлеките и зарядите аккумулятор.

ПРЕДОСТЕРЕЖЕНИЕ: чтобы включить подсветку,

нажмите на переключатель Вкл./Выкл. и убедитесь, что переключатель вращения вперед / обратного вращения находится в правом / левом положении.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

1. ПОЧЕМУ ДРЕЛЬ НЕ ВКЛЮЧАЕТСЯ ПРИ НАЖАТИИ НА ПЕРЕКЛЮЧАТЕЛЬ?

Переключатель вращения вперед / обратного вращения, расположенный выше пускового рычага, находится в положении блокировки. Разблокируйте переключатель вращения вперед / обратного вращения, установив его в требуемое положение вращения. Нажмите на пусковой рычаг, и дрель начнет вращаться.

2. ДРЕЛЬ ОСТАНАВЛИВАЕТСЯ ДО ПОЛНОЙ ЗАТЯЖКИ ВИНТА. ПОЧЕМУ?

Проверьте положение кольца регулировки крутящего момента, которое расположено между зажимным патроном и корпусом инструмента. Положение 1 - самый низкий крутящий момент (усилие ввертывания винта), а положение 18 - самый высокий крутящий момент (усилие ввертывания винта). Положение предназначено для режима сверления. Установите кольцо регулировки крутящего момента в более высокое положение, чтобы достичь лучшего результата.

3. Я НЕ МОГУ ВСТАВИТЬ БАТАРЕЮ В ЗАРЯДНОЕ УСТРОЙСТВО. ПОЧЕМУ?

Аккумулятор можно вставлять в зарядное устройство только в одном направлении. Поверните аккумулятор, чтобы он подошел к гнезду зарядки, когда аккумулятор заряжается, должен гореть красный светодиод.

Проблемы со временем зарядки и работы инструмента, могу возникать из-за длительного простоя аккумулятора. Данную проблему можно исправить после нескольких циклов заряда-разряда аккумулятора и работы с ним. Тяжелые условия работы, такие как заворачивание больших саморезов в дерево, требуют больше энергии от батареи и разряжают ее быстрее, нежели более легкие задачи. Не заряжайте вашу батарею при температуре ниже 0°C и выше 40°C, так как это может отразиться на ее производительности.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Снимите аккумуляторную батарею с инструмента перед выполнением любых наладочных работ, технического обслуживания или ремонта.

В электроинструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя.

ДЛЯ АККУМУЛЯТОРНЫХ ИНСТРУМЕНТОВ

Диапазон температур окружающей среды для использования и хранения инструмента и аккумулятора - 0°C-45°C.

Рекомендуемый диапазон температур окружающей среды для системы зарядки во время зарядки - 0°C-40°C.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электрооборудования запрещается утилизировать вместе с бытовыми отходами. Они должны быть доставлены в местный

центр утилизации для надлежащей переработки. Обратитесь к местным органам управления или продавцу за рекомендациями по утилизации.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Компания,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Заявляет, что изделие

Описание: Аккумуляторная дрель

Модель KUA72 KUA72.1 KUA72.91 (A72-обозначение машины, представленной дрелью)

Назначение Сверление

Соответствует положениям Директив:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

и стандартам:

EN 55014-1

EN 55014-2

EN 62841-1

EN 62841-2-1

Лицо, уполномоченное составить технический файл:

Имя Marcel Filz

Адрес Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/06/22

Allen Ding

Заместитель главного инженера,

Тестирование и сертификация

Positec Technology (China) Co., Ltd
