Commander 7x50c - бинокли Steiner - Бесплатное руководство пользователя

Бренд	Steiner
Модель	Commander 7x50c
Тип продукта	Морские бинокли со встроенным компасом
Увеличение	7x
Диаметр объектива	50 мм
Примерный вес	1,2 кг
Примерные размеры	200 x 150 x 70 мм
Питание	Батарейка для подсветки компаса (отсек доступен)
Основные функции	Sports-Auto-Focus (автоматическая фокусировка от 20 м до бесконечности), подсвечиваемый компас, измерительная сетка (шкала в метрах/футах)
Диоптрическая настройка	Диоптрическая коррекция на каждом окуляре
Межзрачковое расстояние	Регулируется шарниром центральной оси
Наглазники	Регулируемые ErgoFlex (эргономичные, цилиндрические, для очков)
Водонепроницаемость	Бинокли водонепроницаемы при погружении
Резиновое покрытие	Защита от УФ, можно чистить мыльной водой
Уход и чистка	Кисточка для пыли, мягкая влажная ткань для линз, промывка проточной водой для покрытия
Безопасность	Никогда не смотрите прямо на солнце в бинокль
Запасные части и ремонтопригодность	Ремень, крышки объективов ClicLoc, неопреновый чехол, дождевой колпачок: быстроизнашивающиеся детали не покрываются гарантией. Обратитесь в службу поддержки Steiner.
Общая информация	Индивидуальный серийный номер на оси или в объективе. Гарантия: не распространяется на изнашиваемые детали (резиновое покрытие, ремень, наглазники, колпачки).

Часто задаваемые вопросы - Commander 7x50c Steiner

Как настроить межзрачковое расстояние на бинокле Steiner Commander 7x50c?

Поворачивайте центральную ось до получения круглого изображения. Так расстояние между вашими глазами будет адаптировано.

Как отрегулировать наглазники для очков?

Наглазники ErgoFlex имеют три положения: эргономичное, цилиндрическое и для очков. Поверните их в нужное положение.

Что делать, если изображение нечеткое при Sports-Auto-Focus?

Сначала установите диоптрийную коррекцию на 0. Закройте один объектив, затем вращайте диоптрийную коррекцию соответствующего окуляра до получения четкого изображения для каждого глаза. После этого фокусировка автоматическая от 20 м до бесконечности.

Как пользоваться встроенным компасом ночью?

Нажмите кнопку сбоку корпуса компаса, чтобы включить подсветку. Подсветка работает от батарейки (заменяемой).

Как заменить батарейку компаса?

Откройте батарейный отсек, замените старую батарейку, соблюдая полярность (+/-), затем плотно закройте для обеспечения герметичности.

Как чистить линзы бинокля?

Сначала удалите пыль кисточкой. Затем протрите мягкой тканью, возможно влажной. Если попала соленая вода, промойте пресной водой и вытрите сухой тканью.

Как ухаживать за резиновым покрытием?

Промойте бинокль проточной водой с жидким мылом. Для мелких трещин используйте аэрозольный очиститель для приборной панели или средство по уходу за пластиком.

Где находится серийный номер бинокля Steiner Commander 7x50c?

Серийный номер находится либо на переднем конце оси между объективами, либо снизу оси, либо в линзе объектива (в зависимости от модели).

Какое самое важное правило безопасности?

Никогда не смотрите прямо на солнце в бинокль. Это может серьезно повредить зрение, вплоть до полной слепоты.

Распространяется ли гарантия на изнашиваемые детали, такие как ремень или наглазники?

Нет, гарантия не распространяется на изнашиваемые детали, такие как резиновое покрытие, плечевой ремень, наглазники окуляров или защитные колпачки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Commander 7x50c Steiner

Испытайте незабываемые моменты

Руководство по эксплуатации

Поздравляем Вас с приобретением бинокля STEINER! Приготовьтесь к незабываемым впечатлениям. Входящие в комплект поставки дополнительные аксессуары Вы можете использовать по собственному усмотрению.

Правильное применение позволит Вам получать радость от работы с этим точным прибором в течение многих десятилетий. Поэтому перед первым использованием прочитайте следующие страницы и соблюдайте приведенные там указания.

A

Porro-Modelle Porro models Prismes de porro Modelli con prisma di Porro Modelos de Porro

Модели с призмой Порро

Испытайте незабываемые моменты

Руководство по эксплуатации

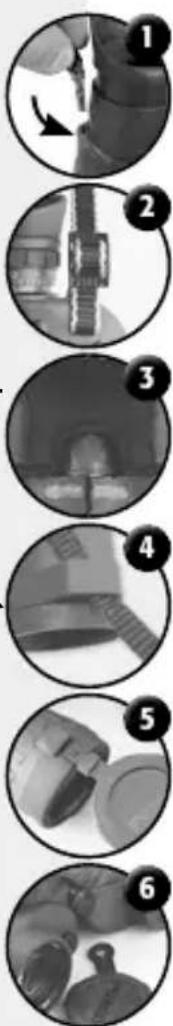

Установка ремня для переноски:

Системой ClicLoc:

Чтобы отстегнуть ремень, надавите на отмеченное место на резиновом покрытии и разблокируйте замок ①. Замок при этом будет разблокирован. Теперь можно снять или вставить замок с защелкой. Выступ замка с защелкой всегда направлен наружу и при введении должен с характерным звуком войти в фиксатор.

Без системы ClicLoc:

Извлеките один конец ремня из сдвижной петли и проведите его сверху через кольцо на бинокле.

Затем протянуть ремень назад через сдвижную петлю и туго натянуть. Второй конец ремня закрепляется аналогичным образом.

Закрепление защитного чехла из неопрена и дождезащитного козырька:

В комплект Вашего бинокля могут входить различные системы защиты от дождя, которые прикрепляются к ремню. При использовании защитных чехлов из неопрена следите за тем, чтобы полукруглый вырез в чехле находился над фокусировочным маховичком ③. При использовании дождезащитных козырьков ременной держатель можно заправить сбоку в открытое специально для этого кольцо ④.

Закрепление защитных крышек для объектива:

Если Ваш бинокль оборудован съемными защитными крышками для объектива ClicLoc, для разблокировки крышек надавите на видимое углубление и извлеките крышку из держателя 5. Чтобы снова вставить их, введите замок с защелкой назад в держатель, пока он надежно не зафиксируется с характерным звуком. Защитные крышки для объектива, которые закрепляются на центральной оси, потяните, чтобы снятых 6.

Регулировка расстояния между зрачками и регулировка наглазников:

Регулировка расстояния между зрачками: Индивидуальное расстояние между зрачками корректируется путем сгибания бинокля на центральной оси, что позволит Вам видеть круглое изображение.

Чтобы гарантировать оптимальную видимость объектов через бинокль STEINER, наглазники можно устанавливать в различные положения:

Регулировка наглазников (модели с наглазниками ErgoFlex и эргономичными наглазниками):

эргономичная 7, цилиндрическая 8, для людей-, носящих очки 9.

Регулировка наглазников (модели с цилиндрическими наглазниками):

цилиндрическая ⑧, для людей-, носящих очки ⑨.

Регулировка наглазников (модели с поворотными наглазниками):

эргономичная 7, цилиндрическая 8, для людей-, носящих очки 9.

Фокусировка:

Бинокль с призмой Порро и спортивным автофокусом (см. также пояснения):

Оба корректора диоптрий установить в положение „0“, объекты при этом должны всегда оставаться в фокусе — примерно от 20 м до бесконечности. В противном случае имеет место аметропия одного или обоих глаз, которую необходимо откорректировать.

1. Выберите объект с максимально высокой детализацией, находящийся на большом расстоянии (прибл. 200 метров).
2. Закройте левый объектив рукой или при помощи защитной крышки и посмотрите в бинокль.
3. Теперь поворачивайте регулятор диоптрий на правом окуляре, пока глаз не будет видеть абсолют но четкую и резкую картинку.
4. Повторите процесс для левого глаза.

Теперь Вы, начиная с 20 метров, всегда видите четкую и резкую картинку

RU

Бинокль с призмой Порро и спортивным автофокусом ПЛЮС:

После индивидуальной фокусировки (см. Спортивный автофокус), функция Спортивный автофокус ПЛЮС позволяет Вам дополнительно настраивать резкость объектов, находящиеся на небольшом расстоянии (на удалении от 2 м), быстрым движением фокусировочного маховичка 13.

Бинокль с призмой Roof и быстродействующим фокусом (см. также пояснения):

1. Выберите объект с максимально высокой детализацией, находящийся на большом расстоянии (прибл. 200 метров).
2. Закройте левый объектив рукой или при помощи, возможно, входящей в комплект защитной крышки и посмотрите в бинокль.
3. Теперь поворачивайте фокусировочный маховик, пока правый глаз не будет видеть абсолютно резко и отчетливо.
4. Для регулировки левой половины бинокля закройте правый объектив и посмотрите в бинокль. Затем вращайте корректор диоптрий на левом окуляре, пока Вы не будете четко видеть тот же объект.
5. Вращением центрального привода бинокль теперь можно навести на удаленные объекты и получать с его помощью превосходную и невероятно резкую картинку.
   Указание: в моделях «Discovery» корректор диоптрий расположен на обоих окулярах.

Настройки компаса:

Подсветка компаса:

На морских биноклях STEINER со встроенным компасом сбоку на корпусе компаса находится кнопка 14, при помощи которой можно включать подсветку окулярного компаса в темноте. Для этого требуется просто удерживать нажатой соответствующую кнопку. Чтобы компас можно было использовать в том числе и в ночное время, механизм подсветки компаса оборудован батареей.

Замена батареи:

Чтобы компас можно было использовать, в том числе в ночное время, механизм подсветки компаса оборудован батареей. Чтобы заменить ее, выполните следующие действия:

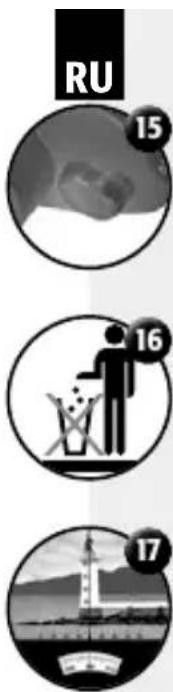

Откройте гнездо для батарей 15. Теперь замените разряженную(ые) батарею(и) на новую(ые), соблюдая при этом правильную полярность. При закрывании крышки гнезда для батарей следите за тем, чтобы она была плотно закрыта, и не допускала попадания внутрь воды.

Охрана окружающей среды: Не выбрасывайте разряженные батареи вместе с бытовыми отходами 16. Узнайте, какие нормативные инструкции регламентируют порядок раздельного сбора отслуживших электронных и электроприборов в Вашей стране.

Изделия с интегрированной прецизионной окулярной сеткой:

Сетка очень хорошо видна 17 и позволяет производить замеры в метрах или футах (0,33 м).

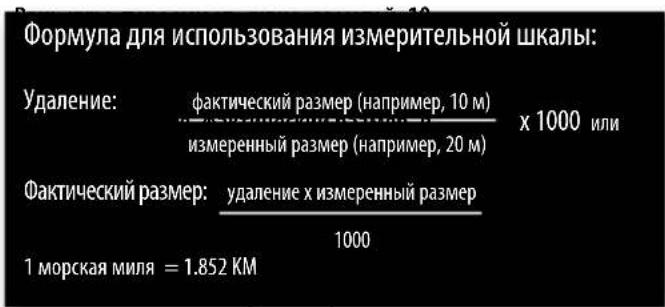

Формула для использования измерительной шкалы: Удаление: фактический размер (например, 10 м) x 1000 или измеренный размер (например, 20 м) Фактический размер: удаление х измеренный размер 1000 1 морская миля = 1.852 KM

дится на расстоянии 500 м.

Пример измерения:

м. На цифровой шкале окулярной сетки можно видеть значение 20. Чтобы рас- нашем примере 10 м, необходимо разде- примере 20 м, а полученный результат затем умножить на 1000. 10 м / 20 = 0,5 х

RU 15 16 17

Очистка/уход и важная информация об изделии:

Очистка бинокля:

Пыль и незасохшую грязь на линзах удалите кисточкой. Затем для протирания линз используйте только мягкую, при необходимости смоченную тряпку, в противном случае на них могут остаться ца-рапины. После этого вытрите влажной тряпкой соленую воду – затем протрите оптику сухой тряпкой.

Уход за резиновым покрытием: Водонепроницаемые бинокли можно мыть жидким мылом и под проточной водой. Для заделывания небольших микротрещин, которые могут образоваться в результате воздействия ультрафиолетового излучения, резиновое покрытие следует обработать спреем для приборной панели или средством по уходу за изделиями из пластмассы «Nigrin».

Серийный номер изделия:

Каждый бинокль STEINER имеет собственный серийный номер. По нему можно определить дату производства. С его помощью бинокль (после регистрации на сайте компании STEINER) также можно идентифицировать в случае потери или кражи. Серийный номер Вашего бинокля (в зависимости от модели) Вы можете найти на передней части оси бинокля, между объективами 18, на нижней стороне оси бинокля и ли 19 внутри линзы объектива 20.

Важное указание по безопасности

Никогда не смотрите через бинокль прямо на солнце 21! Это может привести к серьезному травмированию глаз и даже к слепоте!

Пожалуйста, отнеситесь с пониманием к тому, что мы не сможем принимать гарантийные претензии на изнашиваемые запчасти, такие, как защитное резиновое покрытие, ремешки для ношения, наглазники или защитные крышки. Если у Вас возникли проблемы, связанные с применением Вашего бинокля обратитесь к Вашему специализированному дилеру или в наш национальный центр

облуживания клиентов по телефону:

[phone].
