Einleitung

Оптика STEINERи страсть кохоте — сочетание этих двух факторов стало источником вдохновения для новых разработок. Теперь традиции легендарных биноклей для охоты STEINER нашли применение в новом поколении прицелов Nighthunter Xtreme. Конечно же, эта серия также отличается истинной прочностью, выдающейся оптикой и инновационной общей концепцией, которая полностью соответствует потребностям и ожиданиям по-настоящему увлеченных охотников.

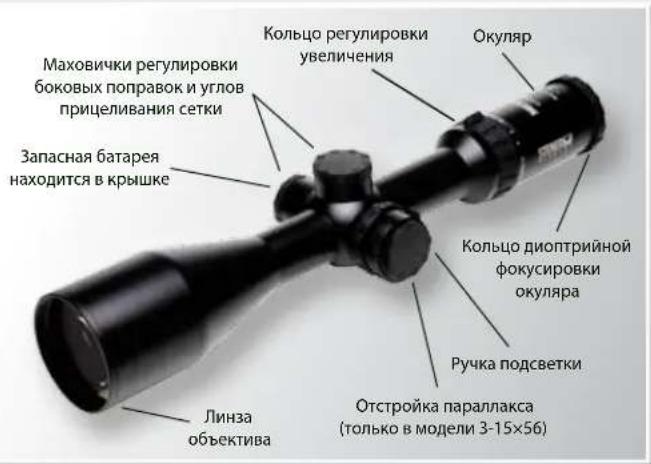

Маховички регулировки боковых поправок и углов прицеливания сетки Запасная батарея находится в крышке Кольцо регулировки увеличения Окуляр Кольцо диоптрийной фокусировки окуляра Ручка подсветки Отстройка параллакса (только в модели 3-15×56) Линза объектива

Фокусировка окуляра и настройка увеличения

Окуляр может быть сфокусирован так, чтобы сетка виделась резкой и черной. Фокусировку можно быстро и легко отрегулировать. Просто выполните следующие действия:

1 Направьте прицел на небо или любой светлый объект (например, на стену) и взгляните в прицел. Если сетка видится резкой и четкой, дальнейшая регулировка не требуется.
2 В противном случае, смотря в прицел, вращайте кольцо фокусировки, пока сетка не станет резкой и четкой.

Для расстояния менее 100 м мы рекомендуем использовать меньший коэффициент увеличения, чтобы избежать одновременной фокусировки изображения и сетки. Для увеличения коэффициента поверните кольцо влево. Для снижения коэффициента увеличения поверните кольцо вправо. Для установки среднего коэффициента увеличения поверните ручку в среднее положение.

Внимание Никогда не смотрите в прицел на солнце или другие источники яркого света! Это может привести к травме глаз!

Регулировка боковой поправки и углов

прицеливания сетки

Маховички регулировки сетки по горизонтали и вертикали, предназначенные для юсти-ровки сетки, защищены колпачками. Диски калиброваны таким образом, что 1 щелчок = 1 см/100 м. Маховичок боковой поправки расположен на правой стороне трубки, маховичок угла прицелива- ния — сверху. Чтобы сместить точку попадания вверх, поверните маховичок по часовой стрелке в сторону метки «UP», или против часовой стрелки в сторону метки «DN» для смещения точки попадания вниз. Регулировка боковой поправки делается так же. Маховички сдерживаются фиксаторами, которые издают щелчки при вращении. На всех моделях маховички поправок по горизонтали и вертикали могут быть сброшены на «0» после того, как ваше ружье будет пристреляно. Для поворота диска и сброса на «0», вставьте комплектный шестигранный ключ в шлиц, как показано на рисунке. Ослабьте винт, поверните диск в положение «0», а затем снова затяните винт.

DN TC 1 cm / 100 UP lock scale

Подсветка сетки

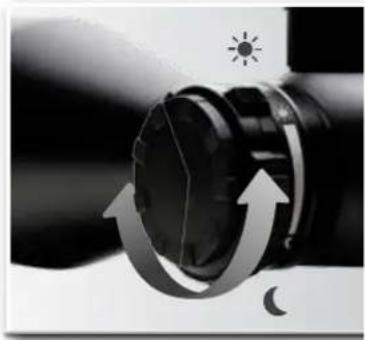

Прицелы STEINER Nighthunter Xtreme оснащены подсвеченной красной прицельной меткой в центре сетки. Подсветка включается поворотом переключателя вперед и выключается поворотом в обратном направлении. Подсветка выключается автоматически, когда вы ставите ружье в вертикальное положение или кладете его на бок. Как только вы поднимаете ружье в боевое по- ложение, датчик движения снова включает подсветку с уровнем яркости из памяти прицела. Для экономии заряда батареи подсветка полностью отключается после трех часов бездействия. Для того чтобы снова включить подсветку, поверните переключатель в положение ВЫКЛ, а затем верните в положение

Вкл Выкл

ВКЛ. Мигание прицельной метки означает низкий заряд батареи. Яркость подсветки регулируется поворотным переключателем, расположенным на левой стороне прицела. Поверните переключатель вверх и удерживайте его, чтобы увеличить яркость, или вниз, чтобы затемнить до нужного уровня. Для тонкой настройкииспользуйтекраткиенажатиявжелаемомнаправлении до достижения окончательного результата. Сетка питается от 3-вольтовой литиевой батареи CR2032. Чтобы установить новую батарею, просто отвинтите крышку батарейного отсека с левой стороны, нажмите на одну из сторон батареи, поднимите и удалите ее, установите новую батарею полюсом (+) вверх. При длительного хранения (более месяца) рекомендуется вынуть батарею. Крышка с запасной батареей может быть установлена на верхнем и правом маховичке.

Внимание Узнайте о местных правилах утилизации электронных устройств. Никогда не выбрасывайте их вместе с бытовыми отходами.

Отстройка параллакса / фокусировка

Все прицелы отстроены по параллаксу на 100 метров. Модель 3-15×56 оборудована возможностями отстройки параллакса

от 50 м до бесконечности. Параллакс — это кажущееся движение сетки по отношению к цели, когда глаз смещается с осевой линии прицела. Изображения с разных расстояний фокусируются впереди или за прицельной сеткой. Параллакс более заметен на более высоких коэффициентах увеличения. Чтобы отстроить параллакс по вертикали, вращайте

маховичок на левой стороне корпуса, пока числовое значение, соответствующее известному расстоянию до цели, не совместится с отметкой. Если это расстояние неизвестно, поворачивайте маховичок регулировки до достижения резкости изображения цели. Если прицел отстроен по параллаксу на нужное Вам расстояние, при движении глаза из стороны в сторону или вверх и вниз, вы не должны видеть заметного смещения сетки по отношению к цели.

Установка прицела

Для установки прицела необходимы кольца 30 мм. Модели с планкой Вивера устанавливаются на стандартные кронштейны с отметкой «Z» или Zeiss. Комплектный чехол можно подрезать под ширину кронштейна после установки. Мы рекомендуем приобрести качественные компоненты крепления и вос-

пользоваться услугами квалифицированного оружейника для обеспечения надежной установки, корректного выноса выходного зрачка, максимального поля зрения и точности стрельбы.

Уход и обслуживание

Ваш прицел Nighthunter Xtreme полностью водонепроницаем и защищен от внутреннего запотевания благодаря наполнению азотом.

Линзы объектива и окуляра защищены от трудно удаляемых веществ, таких как масла, кислоты и соли покрытием STEINER Nano-Protection®. Их поверхность очень хорошо отталкивает воду и легко чистится. Если на линзы попадает пыль, грязь или жидкая грязь, выполните следующие действия:

Неполное удаление абразивного загрязнения обязательно приведет к повреждению покрытия объектива при дальнейшей чистке. Грубые виды загрязнения должны быть удалены с поверхности линзы. Поверните прицел таким образом, чтобы частицы грязи упали с объектива, затем мягкой щеткой аккуратно смахните загрязнение, при этом дуйте на линзы, чтобы сбить частицы. При сильном или засохшем загрязнении удалите грязь струей чистой воды или специального моющего средства. Для быстрой очистки, воспользуйтесь салфеткой из неопренового чехла.

Ваш прицел STEINER рассчитан на многие годы надежной работы при правильном уходе и обслуживании. Все движущиеся узлы обработаны постоянной смазкой. Только время от времени нужно чистить линзын корпус. Никогда не разбирайтеваш прицел. Разборка прицела любым лицом за пределами нашего завода влечет аннулирование гарантии. Если у вас возникли проблемы с прицелом STEINER, верните его дилеру для дальнейшего ремонта на заводе.

Гарантия

Приобретая оптический прицел STEINER, вы вправе рассчитывать наточность, надежность и качество нашей продукции, а также ее длительную эксплуатацию. В свою очередь мы предоставляем гарантию на 10 лет, начиная со дня покупки. Гарантия не распространяется на сменные части, такие как батареи или резиновые детали. Гарантия на электронику ограничивается 2 годами. Пожалуйста, сохраните гарантийный паспорт, который прилагается на последней странице. В случае необходимости гарантийного обслуживания заполните паспорт полностью и отправьте его нам вместе с чеком и прицелом.

Для получения дополнительной информации, пожалуйста, посетите наш сайт: www.steiner.de

Технические характеристики	Nighthunter Xtreme3-15×56	295	Nighthunter Xtreme2-10×50	Nighthunter Xtreme1,6-8×42	Nighthunter Xtreme1-5×24
Номер артикула без планки Вивера 875	1000204 8750000204 8753000204 8753000204 8753000204 8753000204 8753000204 8753000204 8753000204 8753000204 8753000204 8753	2000204 *
Номер артикула с планкой Вивера 875	003204 8750003204 8753003204 8753003204 8753003204 8753003204 8753003204 8753	2003204 *
Диаметр трубки объектива 62 мм 5	мм 50 мм 30 мм
Полезный диаметр объектива	56,0 – 31,2 мм		50,0 – 23,2 мм	42,0 – 19,4 мм	24,0 – 11,5 мм
Увеличение мин. / макс. 3× / 15× 2× / 10×				1,6× / 8×	1× / 5×
Масса с планкой без планки	810 г770 г		750 г715 г	710 г680 г	610 г580 г
Длина 360 мм 352 мм	330 мм		мм
Диапазон температур	от -25 °C до +65 °C		от -25 °C до +65 °C	от -25 °C до +65 °C	от -25 °C до +65 °C
Выходной зрачок	10,4 – 3,7 мм		11,6 – 5,0 мм	12,1 – 5,25 мм	11,5 – 4,8 мм
Поле зрения на расстоянии 100 м	12,1 – 2,4 м		18,2 – 3,6 м	23,1 – 4,5 м	36,0 – 7,2 м
Вынос выходного зрачка	90 мм 90 мм 90 мм 90 мм 90 мм
Диоптрийная настройка	от -3 до +2		от -3 до +2	от -3 до +2	от -3 до +2
Без параллакса	50 м до бесконечности		100 м	100 м	100 м
Сетка	4А-1		4А-1	4А-1	4А-1 / 0-1
Размещение сетки	Вторая фокальная плоскость		Вторая фокальная плоскость	Вторая фокальная плоскость	Вторая фокальная плоскость
Смещение точки попадания при передвижении сетки на один щелчок, расстояние до цели 100 м	1 см		1 см	1 см	1 см
Максимальная коррекция угла прицеливания / боковой поправки, до цели 100 м	150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см 150 см / 80 см
Диаметр центральной трубки	30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм 30 мм
Диаметр окуляра	47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм 47 мм
Подсветка сетки	Плавная регулировка, датчик наклона, автоматическое отключение		Плавная регулировка, датчик наклона, автоматическое отключение	Плавная регулировка, датчик наклона, автоматическое отключение	Плавная регулировка, датчик наклона, автоматическое отключение
Мощная оптика	Высокое разрешение HD		Высокое разрешение HD	Высокое разрешение HD	Высокое разрешение HD
STEINER Nano-Protection®	Да		Да	Да	Да
Водонепроницаемость	До 2-х метров		До 2-х метров	До 2-х метров	До 2-х метров
Система заполнения азотом под давлением STEINER	Да		Да	Да	Да
Аксессуары	Неопреновый защитный чехол, запасная батарея CR 2032		Неопреновый защитный чехол, запасная батарея CR 2032	Неопреновый защитный чехол, запасная батарея CR 2032	Неопреновый защитный чехол, запасная батарея CR 2032
Гарантия	10 лет **		10 лет **	10 лет **	10 лет **

* Сетка 4A-1 ** 2 года на электронные компоненты

Abdeckmaße Absehen 4A-I / 4A-I Reticle Substensions / Sous-tensions du réticule 4A-I / Misure del reticolo 4A-I / Subextensiones de la retícula 4A-I / Толщина сетки 4A-I
