Marke	Steiner
Modell	Commander 7x50c
Produkttyp	Marine-Fernglas mit integriertem Kompass
Vergrößerung	7x
Objektivdurchmesser	50 mm
Ungefähres Gewicht	1,2 kg
Ungefähre Abmessungen	200 x 150 x 70 mm
Stromversorgung	Batterie für Kompassbeleuchtung (zugängliches Fach)
Hauptfunktionen	Sports-Auto-Fokus (Autofokus von 20 m bis unendlich), beleuchteter Kompass, Messstrichplatte (Skala in Metern/Fuß)
Dioptrieeinstellung	Dioptriekorrektur an jedem Okular
Pupillenabstand	Einstellbar durch Gelenk der Mittelachse
Augenmuscheln	Verstellbare ErgoFlex (ergonomisch, zylindrisch, für Brillenträger)
Wasserdichtigkeit	Wasserdichtes Fernglas für Tauchgänge
Gummiarmierung	UV-Schutz, mit Seifenwasser reinigbar
Pflege und Reinigung	Staubpinsel, feuchtes weiches Tuch für die Linsen, Spülen mit fließendem Wasser für die Armierung
Sicherheit	Niemals direkt mit dem Fernglas in die Sonne schauen
Ersatzteile und Reparierbarkeit	Tragegurt, ClicLoc-Objektivabdeckungen, Neoprentasche, Regenschutzkappe: Verschleißteile, nicht von der Garantie abgedeckt. Kontaktieren Sie den Steiner-Kundendienst.
Allgemeine Informationen	Individuelle Seriennummer auf der Achse oder im Objektiv. Garantie: Keine Abdeckung für Verschleißteile (Gummiarmierung, Tragegurt, Augenmuscheln, Kappen).

Häufig gestellte Fragen - Commander 7x50c Steiner

Wie stelle ich den Pupillenabstand am Steiner Commander 7x50c Fernglas ein?

Bewegen Sie die Mittelachse, bis ein rundes Bild erscheint. Der Abstand zwischen Ihren Augen ist dann angepasst.

Wie stelle ich die Augenmuscheln für Brillenträger ein?

Die ErgoFlex-Augenmuscheln bieten drei Positionen: ergonomisch, zylindrisch und für Brillenträger. Drehen Sie sie in die gewünschte Position.

Was tun, wenn das Bild mit dem Sports-Auto-Fokus nicht scharf ist?

Stellen Sie zunächst die Dioptriekorrekturen auf 0. Decken Sie ein Objektiv ab, drehen Sie dann die Dioptriekorrektur des entsprechenden Okulars, bis Sie für jedes Auge ein scharfes Bild haben. Die Fokussierung ist dann automatisch von 20 m bis unendlich.

Wie benutze ich den integrierten Kompass bei Nacht?

Drücken Sie den Knopf an der Seite des Kompassgehäuses, um die Beleuchtung einzuschalten. Die Beleuchtung wird von einer Batterie (austauschbar) gespeist.

Wie wechsle ich die Batterie des Kompasses?

Öffnen Sie das Batteriefach, ersetzen Sie die verbrauchte Batterie unter Beachtung der Polarität (+/-), und schließen Sie es dann dicht, um die Wasserdichtigkeit zu gewährleisten.

Wie reinige ich die Linsen des Fernglases?

Entfernen Sie zuerst den Staub mit einem Pinsel. Wischen Sie dann mit einem weichen, ggf. feuchten Tuch. Bei Salzwasser spülen Sie mit Süßwasser und wischen Sie dann mit einem trockenen Tuch.

Wie pflege ich die Gummiarmierung?

Spülen Sie das Fernglas mit fließendem Wasser und Flüssigseife. Bei feinen Rissen verwenden Sie einen Armaturenbrett-Aerosolreiniger oder ein Kunststoffpflegemittel.

Wo befindet sich die Seriennummer des Steiner Commander 7x50c Fernglases?

Die Seriennummer befindet sich entweder am vorderen Ende der Achse zwischen den Objektiven, unter der Achse oder in der Objektivlinse (je nach Modell).

Was ist die wichtigste Sicherheitsanweisung?

Schauen Sie niemals direkt mit dem Fernglas in die Sonne. Dies kann die Sehkraft schwer schädigen, sogar zur völligen Erblindung führen.

Deckt die Garantie Verschleißteile wie Tragegurt oder Augenmuscheln ab?

Nein, die Garantie deckt keine Verschleißteile wie Gummiarmierung, Tragegurte, Okularmuscheln oder Schutzkappen ab.

BEDIENUNGSANLEITUNG Commander 7x50c Steiner

Wir gratulieren Ihnen zum Kauf dieses STEINER Fernglases! Freuen Sie sich auf großartige Augenblicke. Die im Lieferumfang enthaltenen Zubehörteile können nach Ihren Wünschen eingesetzt werden. Eine sachgerechte Handhabung ist die Voraussetzung für jahrzehntelange Freude an diesem Präzisionsgerät. Bitte beachten Sie deshalb vor Erstbenutzung die nachfolgenden Seiten.

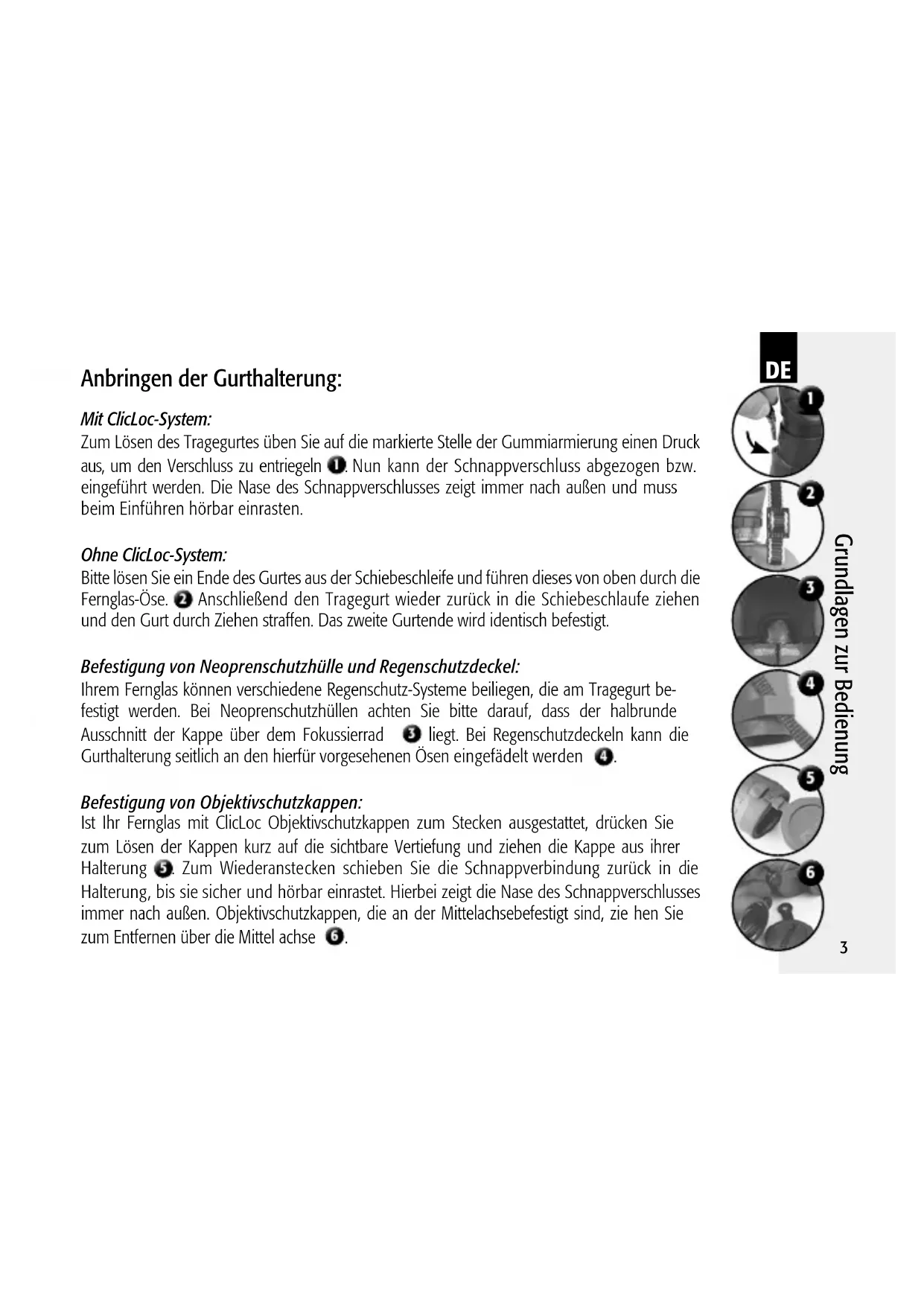

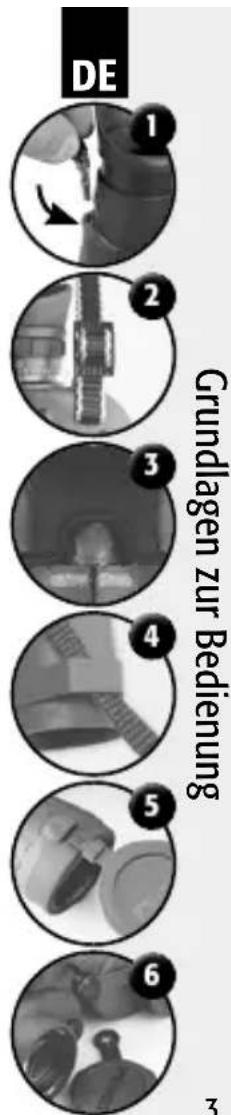

Anbringen der Gurthalterung:

Mit ClicLoc-System:

Zum Lösen des Tragegurtes üben Sie auf die markierte Stelle der Gummiasmierung einen Druck aus, um den Verschluss zu entriegeln ①. Nun kann der Schnappverschluss abgezogen bzw. eingeführt werden. Die Nase des Schnappverschlusses zeigt immer nach außen und muss beim Einführen hörbar einrasten.

Ohne ClicLoc-System:

Bitte lösen Sie ein Ende des Gurtes aus der Schiebeschleife und führen dieses von oben durch die Fernglas-Öse. ② Anschließend den Tragegurt wieder zurück in die Schiebeschlaufe ziehen und den Gurt durch Ziehen straffen. Das zweite Gurtende wird identisch befestigt.

Befestigung von Neoprenschutzhülle und Regenschutzdeckel:

Ihrem Fernglas können verschiedene Regenschutz-Systeme beiliegen, die am Tragegurt befestigt werden. Bei Neoprenschutzhüllen achten Sie bitte darauf, dass der halbrunde Ausschnitt der Kappe über dem Fokussierrad ③ liegt. Bei Regenschutzdeckeln kann die Gurthalterung seitlich an den hierfür vorgesehenen Ösen eingefädelt werden ④.

Befestigung von Objektivschutzkappen:

Ist Ihr Fernglas mit ClicLoc Objektivschutzkappen zum Stecken ausgestattet, drücken Sie zum Lösen der Kappen kurz auf die sichtbare Vertiefung und ziehen die Kappe aus ihrer Halterung ⑤. Zum Wiederanstecken schieben Sie die Schnappverbindung zurück in die Halterung, bis sie sicher und hörbar einrastet. Hierbei zeigt die Nase des Schnappverschlusses immer nach außen. Objektivschutzkappen, die an der Mittelachsebefestigt sind, zie hen Sie zum Entfernen über die Mittel achse ⑥.

DE 1 2 3 4 5 6 3 Grundlagen zur Bedienung

Anpassung von Augenabstand und Augenmuscheln:

Augenabstand anpassen:

Durch Abknicken des Fernglases über die Mittelachse wird der persönliche Augenabstand justiert, so dass Sie ein rundes Bild sehen können.

Um den optimalen Blick durch ihr STEINER-Fernglas zu gewährleisten, können die Augenmuscheln in verschiedene Stellungen gebracht werden:

Augenmuscheln einstellen (Modelle mit ErgoFlex und Ergonomischen Augenmuscheln): ergonomisch ⑦, zylindrisch ⑧, oder für Brillenträger ⑨.

Augenmuscheln einstellen (Modelle mit zylindrischen Augenmuscheln): zylindrisch 8, oder für Brillenträger 9.

Augenmuscheln einstellen (Modelle mit Drehaugenmuscheln): ergonomisch 10, zylindrisch 11, oder für Brillenträger 12.

Fokussierung:

Porro-Fernglas mit Sports-Auto-Focus (siehe auch Legende):

Den Dioptrieausgleich auf beiden Seiten auf „0“ stellen und immer scharf sehen – von ca. 20 m bis unendlich. Ist dies nicht der Fall, liegt eine Fehlsichtigkeit eines oder beider Augen vor, die angepasst werden muss.

1. Wählen Sie ein möglichst detailreiches, weit entferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun den Dioptrienausgleich am rechten Okular, bis das Auge völlig klar und scharf sieht.
4. Wiederholen Sie den Vorgang für das linke Auge. Nun sehen Sie ab 20 Meter immer scharf.

Porro-Fernglas mit Sports-Auto-Focus PLUS:

Ist die individuelle Sehschärfe eingestellt (siehe Sports-Auto-Focus), haben Sie beim Sports-Auto-Focus PLUS zusätzlich die Möglichkeit, Objekte im Nahbereich (ab 2m Entfernung), durch eine kurze Bewegung am Fokussierrad 📁 scharfzustellen.

Dachkant-Fernglas mit Fast-Close-Focus (siehe auch Legende):

1. Wählen Sie ein möglichst detailreiches, weitentferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der eventuell beigefügten Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun das Fokussierrad, bis das rechte Auge völlig klar und scharf sieht.
4. Zum Einstellen der linken Fernglashälfte verdecken Sie das rechte Objektiv und sehen Sie durch Ihr Fernglas. Dann drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das gleiche Objekt scharf sehen.
5. Durch Drehen am Fokussierrad lässt sich das Fernglas nun auf Entfernungen für beide Augen scharf stellen und liefert überragend scharfe und brillante Bilder.
   Hinweis: Bei den Discovery Modellen finden Sie den Dioptrienausgleich auf beiden Okularen.

Kompasseinstellungen:

Kompassbeleuchtung:

Bei STEINER-Marine-Ferngläsern mit eingebautem Kompass befindet sich an der Seite des Kompassgehäuses ein Knopf 14, mit dem Sie die Kompassanzeige im Okular bei Dunkel heit beleuchten können. Dazu müssen Sie nur den entsprechenden Knopf gedrückt halten. Um den Kompass auch in der Nacht verwenden zu können, ist die Kompassbeleuchtung mit einer Batterie ausgestattet.

DE 13

Batteriewechsel:

Zum Wechseln gehen Sie wie folgt vor:

Öffnen Sie das Batteriefach 15. Wechseln Sie nun die verbrauchte(n) Batterie(n) aus und beachten Sie hierbei die korrekte Zuordnung des Plus- bzw. Minus-Pols. Achten Sie beim Verschließen des Batteriefachs darauf, dieses fest zu verschließen, um ein Eindringen von Wasser zu verhindern.

Umweltschutz: Entsorgen Sie leere Batterien nicht über Ihren Haushaltsabfall 16. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten.

Produkte mit integrierter Präzisionsstrichplatte:

Sie ist sehr gut sichtb ar 17 und liefert Mes sungen in Meter oder foot (0,33 m).

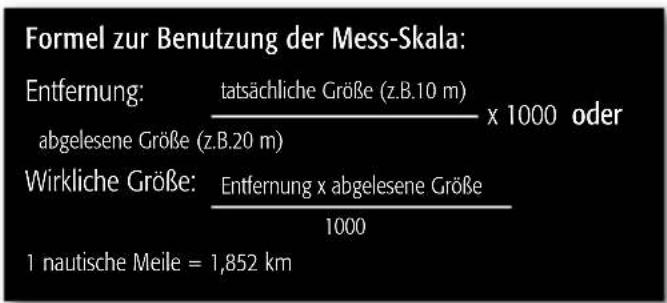

Formel zur Benutzung der Mess-Skala: Entfernung: tatsächliche Größe (z.B.10 m) x 1000 oder abgelesene Größe (z.B.20 m) Wirkliche Größe: Entfernung x abgelesene Größe 1000 1 nautische Meile = 1,852 km

Messbeispiel:

man den Wert 20 ab. Die zu berechnende

geteilt durch die abgelesene Größe, in un-

0,5 x 1000 = 500 m. Das Schiff ist also

Reinigung/Pflege und wichtige Produkthinweise:

Reinigung Ihres Fernglases:

Entfernen Sie Staub und losen Schmutz auf den Linsen mit einem Pinsel. Danach benutzen Sie zum Abwischen der Linsen ausschließlich ein weiches, evtl. feuchtes Tuch, sonst können Kratzer entstehen. Wischen Sie Salzwasser mit einem feuchten Tuch ab – reiben Sie anschließend die Optik mit einem Tuch trocken.

Pflege der Gummiarmierung:

Druckwasserdichte Ferngläser können mit Flüssigseife und unter fließendem Wasser abgespült werden. Um kleinere Haarrisse zu schließen, die durch UV-Strahlung entstehen können, sollte die Gummiarmierung mit Cockpit-Spray oder Nigrin-Kunststoffpflege behandelt werden.

Produkt-Seriennummer:

Jedes STEINER-Fernglas verfügt über eine eigene Seriennummer. Sie erlaubt den Rückschluss auf das Produktionsdatum. Auch kann Ihr Fernglas (nach erfolgter Registrierung auf der STEINER Website) bei Verlust oder Diebstahl identifiziert werden. Die Seriennummer Ihres Fernglases (modellabhängig) finden Sie am vorderen Ende der Fernglas-Achse, zwischen den Objektiven 18, auf der Fernglas-Achsen Untersei te 19 oder in der Objektivlinse 20.

Wichtiger Sicherheitshinweis:

Blicken Sie mit dem Fernglas niemals direkt in die Son ne 21! Dies kann zu schweren Augenschäden, möglicherweise auch zur Erblindung führen!

Pflege, Reinigung und Hinweise

Bitte haben Sie Verständnis dafür, dass wir für Verschleißteile wie Gummiarmierungen, Trageriemen, Augenmuscheln oder Schutzkappen keine Garantie geben können.

Wenn Sie Probleme bei der Benutzung Ihres Fernglases haben, wenden Sie sich entweder an einen Fachhänder Ihres Vertrauens oder kontaktieren Sie unseren
