РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PL 4814 TL IKRA

ХАРАКТЕРИСТИКИ [2] Номина льная мощность * [3] Макс. ч ис ло о б оро то в дв иг ате ля * [4] В ес м аш ины * [5] Ширина скашивания [6] Уровень звукового давления [7] Погрешность измерения [8] Измеренный уровень звуковой

[9] Гарантируемый уровень звуковой

[10] Уровень вибрации [11] Габариты ( длина/ширина /высота) [12] Код реж ущего приспособления [13] Дополнительное оборудование [14] Комплек т “Мульчирование”

• Точное значение с м. на идентификационном ярлыке машины.

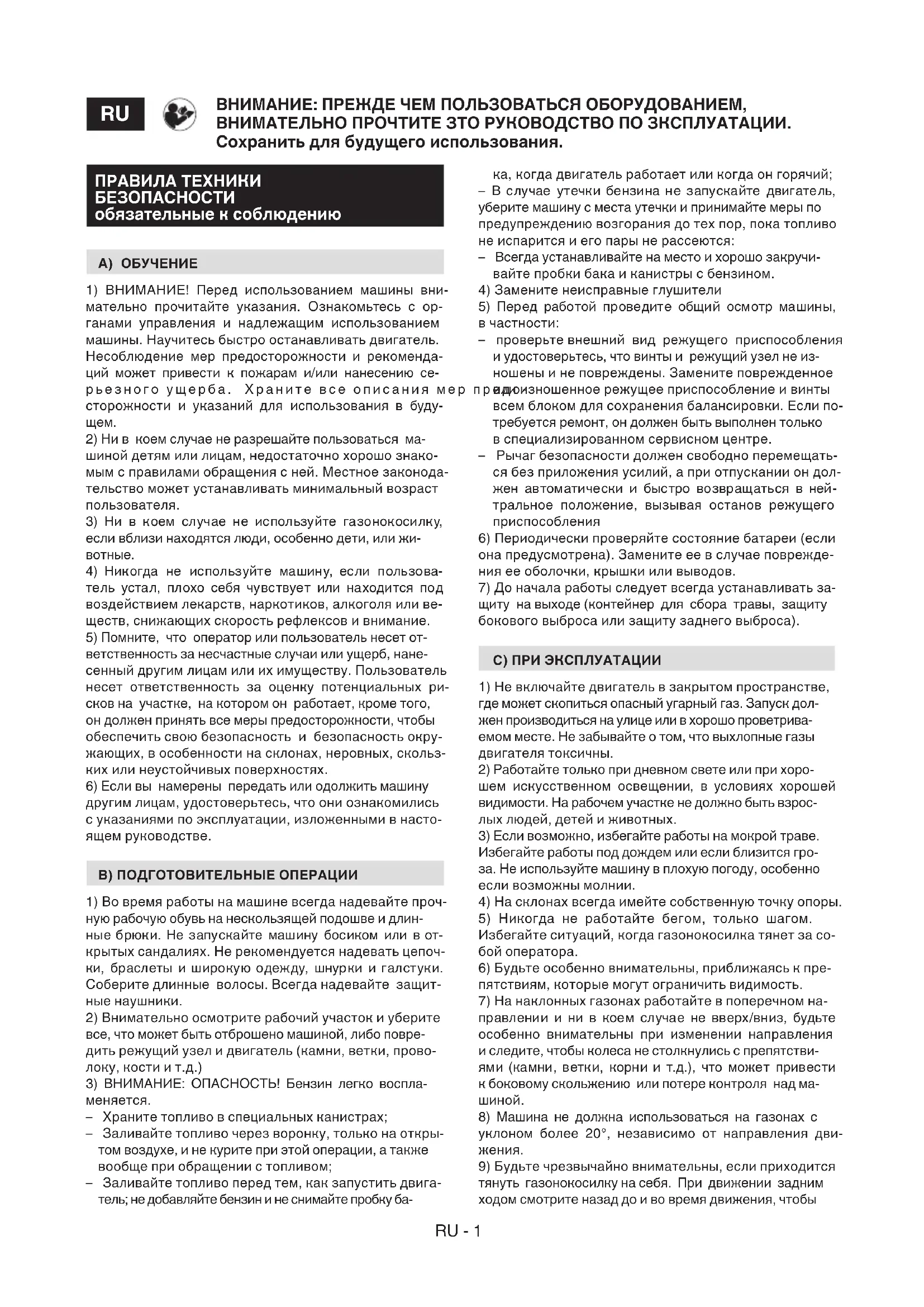

1) ВНИМАНИЕ! Перед использованием машины вни-

мательно прочитайте указания. Ознакомьтесь с ор- ганами управления и надлежащим использованием машины. Научитесь быстро останавливать двигатель. Несоблюдение мер предосторожности и рекоменда- ций может привести к пожарам и/или нанесению се- рьезного ущерба. Храните все описания мер предо- сторожности и указаний для использования в буду-

2) Ни в коем случае не разрешайте пользоваться ма-

шиной детям или лицам, недостаточно хорошо знако- мым с правилами обращения с ней. Местное законода- тельство может устанавливать минимальный возраст пользователя.

3) Ни в коем случае не используйте газонокосилку,

если вблизи находятся люди, особенно дети, или жи-

4) Никогда не используйте машину, если пользова-

тель устал, плохо себя чувствует или находится под воздействием лекарств, наркотиков, алкоголя или ве- ществ, снижающих скорость рефлексов и внимание.

5) Помните, что оператор или пользователь несет от-

ветственность за несчастные случаи или ущерб, нане- сенный другим лицам или их имуществу. Пользователь несет ответственность за оценку потенциальных ри- сков на участке, на котором он работает, кроме того, он должен принять все меры предосторожности, чтобы обеспечить свою безопасность и безопасность окру- жающих, в особенности на склонах, неровных, скольз- ких или неустойчивых поверхностях.

6) Если вы намерены передать или одолжить машину

другим лицам, удостоверьтесь, что они ознакомились с указаниями по эксплуатации, изложенными в насто- ящем руководстве. B) ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ

1) Во время работы на машине всегда надевайте проч-

ную рабочую обувь на нескользящей подошве и длин- ные брюки. Не запускайте машину босиком или в от- крытых сандалиях. Не рекомендуется надевать цепоч- ки, браслеты и широкую одежду, шнурки и галстуки. Соберите длинные волосы. Всегда надевайте защит- ные наушники.

2) Внимательно осмотрите рабочий участок и уберите

все, что может быть отброшено машиной, либо повре- дить режущий узел и двигатель (камни, ветки, прово- локу, кости и т.д.)

3) ВНИМАНИЕ: ОПАСНОСТЬ! Бензин легко воспла-

– Храните топливо в специальных канистрах; – Заливайте топливо через воронку, только на откры- том воздухе, и не курите при этой операции, а также вообще при обращении с топливом; – Заливайте топливо перед тем, как запустить двига- тель; не добавляйте бензин и не снимайте пробку ба-

ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ ОБОРУДОВАНИЕМ, ВНИМАТЕЛЬНО ПРОЧТИТЕ ЗТО РУКОВОДСТВО ПО ЗКСПЛУАТАЦИИ. Сохранить для будущего использования. ка, когда двигатель работает или когда он горячий; – В случае утечки бензина не запускайте двигатель, уберите машину с места утечки и принимайте меры по предупреждению возгорания до тех пор, пока топливо не испарится и его пары не рассеются: – Всегда устанавливайте на место и хорошо закручи- вайте пробки бака и канистры с бензином.

4) Замените неисправные глушители

5) Перед работой проведите общий осмотр машины,

в частности: – проверьте внешний вид режущего приспособления и удостоверьтесь, что винты и режущий узел не из- ношены и не повреждены. Замените поврежденное или изношенное режущее приспособление и винты всем блоком для сохранения балансировки. Если по- требуется ремонт, он должен быть выполнен только в специализированном сервисном центре. – Рычаг безопасности должен свободно перемещать- ся без приложения усилий, а при отпускании он дол- жен автоматически и быстро возвращаться в ней- тральное положение, вызывая останов режущего приспособления

6) Периодически проверяйте состояние батареи (если

она предусмотрена). Замените ее в случае поврежде- ния ее оболочки, крышки или выводов.

7) До начала работы следует всегда устанавливать за-

щиту на выходе (контейнер для сбора травы, защиту бокового выброса или защиту заднего выброса). C) ПРИ ЭКСПЛУАТАЦИИ

1) Не включайте двигатель в закрытом пространстве,

где может скопиться опасный угарный газ. Запуск дол- жен производиться на улице или в хорошо проветрива- емом месте. Не забывайте о том, что выхлопные газы двигателя токсичны.

2) Работайте только при дневном свете или при хоро-

шем искусственном освещении, в условиях хорошей видимости. На рабочем участке не должно быть взрос- лых людей, детей и животных.

3) Если возможно, избегайте работы на мокрой траве.

Избегайте работы под дождем или если близится гро- за. Не используйте машину в плохую погоду, особенно если возможны молнии.

4) На склонах всегда имейте собственную точку опоры.

5) Никогда не работайте бегом, только шагом.

Избегайте ситуаций, когда газонокосилка тянет за со- бой оператора.

6) Будьте особенно внимательны, приближаясь к пре-

пятствиям, которые могут ограничить видимость.

7) На наклонных газонах работайте в поперечном на-

правлении и ни в коем случае не вверх/вниз, будьте особенно внимательны при изменении направления и следите, чтобы колеса не столкнулись с препятстви- ями (камни, ветки, корни и т.д.), что может привести к боковому скольжению или потере контроля над ма-

8) Машина не должна использоваться на газонах с

уклоном более 20°, независимо от направления дви-

9) Будьте чрезвычайно внимательны, если приходится

тянуть газонокосилку на себя. При движении задним ходом смотрите назад до и во время движения, чтобыRU - 2 убедиться в отсутствии препятствий.

10) Остановите режущее приспособление, если требу-

ется наклонить газонокосилку для переноски, пере- сечь зоны без растительности или транспортировать газонокосилку к месту работы и обратно.

11) Когда вы работаете на машине рядом с дорогой,

учитывайте потенциальное присутствие других транс- портных средств.

12) Никогда не используйте машину, если ее защит-

ные приспособления повреждены, или не установлены контейнер для сбора травы, защита бокового выброса или защита заднего выброса.

13) Соблюдайте осторожность, работая рядом с обры-

вами, канавами и берегами водоемов.

14) Запускайте двигатель осторожно согласно ин-

струкциям и держа ноги подальше от режущего при- способления.

15) Не наклоняйте газонокосилку для запуска.

Выполняйте запуск на ровном участке, где нет препят- ствий и высокой травы.

16) Не приближайте руки и ноги к вращающимся ча-

стям и не помещайте их под ними. Всегда держитесь на расстоянии от отверстия для выброса.

17) Не поднимайте и не переносите газонокосилку с

включенным двигателем.

18) Не разбирайте и не отключайте защитные устрой-

19) Не изменяйте регулировок двигателя и не выво-

дите двигатель на слишком высокий режим оборотов.

20) Не прикасайтесь к частям двигателя, которые на-

греваются во время работы. Риск ожогов.

21) В моделях с тяговым агрегатом отключите сцепле-

ние передачи на колеса до того, как запустить дви-

22) Используйте только дополнительное оборудова-

ние, утвержденное изготовителем машины.

23) Не используйте машину, если дополнительное обо-

рудование/инструмент не установлены в предусмо- тренных местах.

24) Выключите режущее приспособление, двигатель

и отсоедините кабель свечи (удостоверьтесь, что все подвижные узлы полностью остановились): – Во время перевозки машины; – Каждый раз, когда машина остается без присмотра. В моделях с электрическим запуском также извле-

– Перед тем, как приступить к устранению причин блокировки или устранению засорения выхлопной

– Перед тем, как приступить к проверке, чистке или работе на машине; – После удара о посторонний предмет. Проверьте, не была ли повреждена машина и проведите необхо- димый ремонт до того, как снова ей пользоваться.

25) Выключите режущее приспособление и двигатель:

– Перед заправкой топливом; – Когда вы снимаете или устанавливаете контейнер для сбора травы; – Каждый раз, когда вы снимаете или устанавливаете боковой желоб для выброса; – Перед регулировкой высоты скашиваемой травы, если эту операцию нельзя выполнить с водительско-

26) Во время работы всегда держитесь на безопасном

расстоянии от вращающегося режущего приспособле- ния, насколько это позволяет длина рукоятки.

27) Снизьте обороты перед остановкой двигателя.

Перекройте подачу топлива по окончании работы, сле- дуя инструкциям в руководстве.

28) ВНИМАНИЕ – В случае поломок или аварий во вре-

мя работы незамедлительно выключите двигатель и уберите машину, чтобы она не нанесла еще больший ущерб; если произошел несчастный случай и опера- тор или третьи лица получили травмы, незамедлитель- но примите меры по помощи пострадавшим, наиболее подходящие в конкретной ситуации, и обратитесь в медицинское учреждение для необходимого лечения. Тщательно удалите материал, который может нанести ущерб или травмы людям и животным, которые могут его не заметить.

29) ВНИМАНИЕ – Значения уровня шума и вибра-

ции, указанные в настоящем руководстве, являют- ся максимальными рабочими значениями машины. Использование несбалансированного режущего эле- мента, слишком высокая скорость, отсутствие техни- ческого обслуживания существенно влияют на уро- вень шума и вибрацию. Следовательно, необходимо принять профилактические меры для устранения воз- можного ущерба, вызванного высоким уровнем шума и вибрационными нагрузками; выполнять обслуживание машины, надевать противошумные наушники, делать перерывы во время работы. D) ТЕХОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

1) ВНИМАНИЕ! – Отсоединить кабель свечи и прочи-

тать соответствующие указания перед выполнением каких-либо операций по очистке или техобслужива- нию. Во всех ситуациях, где присутствует риск для рук, надевайте подходящую одежду и рабочие перчатки.

2) ВНИМАНИЕ! – Никогда не используйте маши-

ну с износившимися или поврежденными частями. Поврежденные и износившиеся детали всегда необхо- димо заменять, они не подлежат ремонту. Используйте только оригинальные запчасти: использование неори- гинальных и/или неправильно установленных запас- ных частей может снизить уровень безопасности ма- шины, вызвать несчастные случаи или травмы, а так- же снимает с изготовителя ответственность за эти обстоятельства.

3) Все операции по техническому обслуживанию и

регулировкам, не описанные в данном Руководстве, должны быть выполнены через вашего дистрибьюто- ра или в специализированном сервисном центре, рас- полагающим подготовленным персоналом и оборудо- ванием, необходимыми для правильного выполнения работы и поддержания первоначального уровня без- опасности машины. Операции, выполненные в непод- ходящих для этого структурах или неквалифицирован- ными людьми, приводят к аннулированию всех видов гарантии и снимают с изготовителя всю ответствен- ность и обязательства.

4) Каждый раз после работы отсоединяйте кабель

свечи и обследуйте машину на наличие повреждений.

5) Следите за тем, чтобы гайки и винты были затянуты,

для уверенности в том, что машина всегда безопасна при работе. Регулярное техобслуживание чрезвычай- но важно для надежности и поддержания эксплуата- ционных характеристик на нужном уровне.

6) Регулярно проверяйте, что винты режущего приспо-

собления правильно завинчены.

7) Надевайте рабочие перчатки при любых действи-

ях с режущим приспособлением, при его демонтаже или монтаже.RU - 3

8) Выполняйте балансировку режущего приспособле-

ния при его заточке. Все выполняемые на режущем приспособлении операции (демонтаж, заточка, балан- сировка, монтаж и/или замена) являются сложными и требуют специальных навыков, помимо использова- ния соответствующего инструмента; в целях безопас- ности, они должны всегда выполняться в специализи- рованном сервисном центре.

9) Во время наладки машины необходимо работать

очень внимательно во избежание попадания пальцев в щель между движущимся режущим приспособлени- ем и неподвижными узлами машины.

10) Не прикасайтесь к режущему приспособлению, по-

ка не отсоединен кабель свечи, и до тех пор, пока ре- жущее приспособление полностью не остановится. Во время обслуживания режущего приспособления сле- дует учитывать, что режущее приспособление может двигаться даже когда кабель свечи отсоединен.

11) Часто проверяйте состояние защиты бокового вы-

броса, защиты заднего выброса, контейнера для сбо- ра травы. Если они повреждены, замените их.

12) Если наклейки с указаниями и предупредительны-

ми сообщениями повреждены, замените их.

13) Храните машину вне досягаемости детей.

14) Не ставьте машину с бензином в баке в помещение,

где испарения бензина могут вступить в контакт с пла- менем, искрой или источником сильного тепла.

15) Дайте остыть двигателю перед перемещением ма-

шины в какое-либо помещение.

16) Для предотвращения опасности возгорания очи-

стите двигатель, глушитель, гнездо батареи и зону хранения бензина от остатков травы, листьев или из- лишков смазки. Опорожните контейнер для сбора тра- вы и не оставляйте емкости со скошенной травой вну- три помещений.

17) Для предотвращения опасности возгорания регу-

лярно удостоверяйтесь в отсутствии утечек масла и/ или топлива.

18) Если бак нужно опорожнить, выполняйте эту опе-

рацию на открытом воздухе и при остывшем двига-

E) ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ

1) Каждый раз, когда требуется передвинуть, поднять,

перевезти или наклонить машину, следует: – Надевать плотные рабочие перчатки; – Поднимать машину, ухватив ее в таких точках, чтобы она не выскользнула, учитывая ее вес и особенно- сти конструкции – Привлечь количество людей, соответствующее весу машины и характеристикам транспортного средства или места, в котором необходимо ее установить или откуда следует ее забрать – Удостовериться, что при перемещении машины нет утечек бензина, что она не наносит ущерб или трав-

2) Во время транспортировки закрепите машину при

помощи соответствующих тросов или цепей. G) ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

1) Охрана окружающей среды должна являться суще-

ственным и первоочередным аспектом при пользо- вании машиной, во благо человеческого общества и окружающей среды, в которой мы живем. Старайтесь не беспокоить окружающих.

2) Строго соблюдайте местные нормы по утилизации

упаковки, масел, бензина, фильтров, поврежденных частей или любых элементов со значительным влия- нием на окружающую среду; эти отходы не должны выбрасываться с бытовым мусором, а собираться от- дельно и передаваться в специальные центры сбора отходов, выполняющие их переработку.

3) Строго соблюдайте действующие на местном уров-

не правила по вывозу отходов работы.

4) После завершения срока службы машины не вы-

брасывайте ее, а обратитесь в центр сбора отходов в соответствии с действующим местным законода-

ОЗНАКОМЛЕНИЕ С МАШИНОЙ ОПИСАНИЕ МАШИНЫ И ОБЛАСТИ ЕЕ

Данная машина является садовым оборудованием, и, в частности, газонокосилкой с пешеходным управ-

Машина состоит из двигателя, который приводит в действие режущее приспособление, расположенное в картере, у машины имеются колеса и рукоятка. Оператор ведет машину и управляет ее основными органами, всегда находясь за рукояткой, поэтому он всегда находится на безопасном расстоянии от вра- щающегося режущего приспособления. Если оператор отходит от машины, то двигатель и режущее приспо- собление выключаются в течение нескольких секунд. Предусмотренное использование Эта машина разработана и изготовлена для кошения (и сбора) травы на садовых участках и газонах с пло- щадью, соответствующей производительности маши- ны, которая управляется идущим за ней оператором. Специальные дополнительные приспособления и устройства могут отключить сбор скошенной травы или обеспечить работу в режиме мульчирования, когда скошенная трава распределяется по газону. Тип пользователя Данная машина предназначена для широкого потреби- теля, для непрофессионального применения. Эта ма- шина предназначена для любительского применения. Неправильное использование Любое другое использование, отличное от вышеупомя- нутого, может создать опасность и причинить ущерб людям и/или имуществу. Входит в понятие неправиль- ного использования (в качестве примера, но не ограни- чиваясь этими случаями): – перевозить на машине взрослых людей, детей или

– пользоваться машиной для собственного переме-

– использовать машину для буксировки или подтал- кивания грузов; – использовать машину для сбора листьев или от- ходов;RU - 4 – использовать машину для выравнивания живой из- городи или для стрижки нетравянистых растений; – управление машиной одновременно несколькими операторами; – приводить в действие режущее приспособление на нетравянистых участках. ИДЕНТИФИКАЦИОННЫЙ ЯРЛЫК И СОСТАВНЫЕ ЧАСТИ МАШИНЫ (см.рисунки на стр. ii)

1. Уровень звуковой мощности

2. Знак соответствия директиве CE

4. Тип газонокосилки

6. Наименование и адрес изготовителя

7. Номинальная мощность и максимальное число обо-

9. Ширина скашивания

13. Режущее приспособление

14. Защита заднего выброса

14a. Боковой желоб для выброса (если он предусмо-

14b. Защита бокового выброса (если она предусмо-

15. Контейнер для сбора травы

17. Дроссельная заслонка

18. Рычаг тормоза двигателя / режущего приспосо-

19. Рычаг включения привода

Образец декларации соответствия находится на пред- последней странице руководства. ОПИСАНИЕ СИМВОЛОВ, ПРИВЕДЕННЫХ НА ОРГАНАХ УПРАВЛЕНИЯ (где они предусмотрены)

23. Воздушная заслонка

24. Останов двигателя

36. Индикатор содержимого контейнера для сбора

травы: поднят (a) = пустой / опущен (b) = полный ПРАВИЛА БЕЗОПАСНОСТИ - При пользовании га- зонокосилкой следует соблюдать осторожность. Для этой цели на машине имеются пиктограммы, которые напомнят вам об основных мерах предосторожности. Их значение поясняется ниже. Кроме этого, рекомен- дуется внимательно прочитать правила техники без- опасности, изложенные в специальной главе настоя- щего руководства. Замените поврежденные или плохо читаемые эти-

41. Bнимание: Перед использованием машины прочи-

тайте руководство по эксплуатации.

42. Опасность выброса. Удалить людей за пределы

рабочей зоны во время работы.

43. Опасность порезов. Подвижное режущее приспо-

собление. Не вставляйте руки или ноги внутрь вы- емки для режущего приспособления. Перед вы- полнением каких-либо операций по техобслужи- ванию или ремонту, отсоедините колпачок свечи и прочитайте руководство.

44. Только для газонокосилок с электродвигателем.

45. Только для газонокосилок с электродвигателем.

46. Опасность порезов. Режущее приспособление Не

вставляйте руки или ноги внутрь выемки для режу- щего приспособления. ПРАВИЛА ЭКСПЛУАТАЦИИ Информацию о двигателе и батарее (если она предусмотрена) можно найти в соответствующих руководствах. ПРИМЕЧАНИЕ - Соответствие ссылок, содержа- щихся в тексте, и соответствующих рисунков (рас- положенных на странице iii и последующих) опре- деляется цифрой, предшествующей названию каждой главы.

ПРИМЕЧАНИЕ   Машина может быть поставлена с не- которыми компонентами, уже установленными на ней. ВНИМАНИЕ!   Распаковка  и  завершение  монта- жа  должны  выполняться  на  твердой  и  ровной  по- верхности, где  достаточно места  для  перемещения  машины  и  ее  упаковки,  всегда  пользуясь  соответ- ствующими инструментами. Утилизация  упаковки  должна  производиться  в  со- ответствии с действующими местными нормами. Завершите монтаж машины в соответствии с указани- ями, изложенными в инструкциях, приложенных к каж- дому монтируемому узлу.

2. ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ   Значение  символов,  приведенных  на  органах управления, объясняется на предыдущих стра-

2.1 Устройство управления дросселем

Дроссельная заслонка управляется рычагом (1). Положения рычага указаны на табличке. Для некоторых моделей предусмотрен двигатель без дроссельной заслонки.

2.2 Рычаг тормоза двигателя / режущего при-

способления Тормоз режущего приспособления управляется рыча- гом (1), который должен упираться в рукоятку для за- пуска и во время работы газонокосилки. Двигатель останавливается при отпускании рычага.

2.3 Рычаг включения привода (если

он имеется) В моделях с тяговым агрегатом продвижение газоно- косилки выполняется, когда рычаг (1) упирается в ру-

Газонокосилка прекращает продвижение при отпуска-RU - 5 нии рычага. Запуск двигателя должен всегда выполняться при от- ключенном приводе. ВНИМАНИЕ!   Чтобы  избежать  повреждения  узла  трансмиссии,  не  тяните  машину  назад,  когда  трансмиссия включена.

2.4 Регулирование высоты

Высоту скашиваемой травы регулируют специальны- ми рычагами (1). Четыре колеса должны быть установлены на одной

ПРИМЕЧАНИЕ   Эта  машина  позволяет  выполнять  стрижку травы на газонах в различных режимах; перед  началом работы уместно подготовить машину в соответ- ствии с тем, как вы собираетесь выполнять скашивание. ВЫПОЛНЯЙТЕ ЭТУ ОПЕРАЦИЮ ПРИ ВЫКЛЮЧЕННОМ 

3.1a Подготовка к скашиванию и сбор травы в

– Приподнять защиту заднего выброса (1) и правильно прикрепить контейнер (2), как указано на рисунке. 3.1b Подготовка к скашиванию и задняя разгрузка травы: – Снять контейнер и удостовериться, что защита за- днего выброса (1) прочно опущена. – В моделях с возможностью боковой разгрузки: убе- дитесь в том, что защита бокового выброса (4) опу- щена и заблокирована предохранительным рыча- гом (3). 3.1c Подготовка к скашиванию и размельчение травы (функция “ мульчиро- вание” – если она предусмотрена): – В моделях с возможностью боковой разгрузки: убе- дитесь в том, что защита бокового выброса (4) опу- щена и заблокирована предохранительным рыча- гом (3). – Приподнимите защиту заднего выброса (1) и вставь- те пробку-дефлектор (5) в отверстие для выброса, слегка наклонив ее вправо; затем закрепите ее, установив два стержня (6) в специальные отверстия, чтобы крепежный зубец защелкнулся (7). Для того, чтобы удалить пробку-дефлектор (5), необхо- димо поднять защиту заднего выброса (1) и нажать на центр, чтобы зубец (7) отцепился. 3.1d Подготовка к скашиванию и боковая разгрузка травы (если она пред-

– Приподнимите защиту заднего выброса (1) и вставь- те пробку-дефлектор (5) в отверстие для выброса, слегка наклонив ее вправо; затем закрепите ее, установив два стержня (6) в специальные отверстия, чтобы крепежный зубец защелкнулся (7). – Слегка потяните предохранительный рычаг (3) и под- нимите защиту бокового выброса (4). – Вставить боковой желоб для выброса (8), как указа- но на рисунке. – Прикрыть защиту бокового выброса (4) таким обра- зом, чтобы боковой желоб для выброса (8) оказался заблокированным. Для того чтобы демонтировать боковой желоб для

– Слегка потяните предохранительный рычаг (3) и под- нимите защиту бокового выброса (4). – Отсоедините боковой желоб для выброса (8). Для того, чтобы снять пробку-дефлектор: – Поднимите защиту заднего выброса (1). – Нажать на центр, чтобы зубец (7) отцепился.

3.2 Запуск двигателя

Выполняйте запуск согласно указаниям, изложенным в руководстве по эксплуатации двигателя Потяните рычаг тормоза режущего приспособления (1) к рукоятке и резко потяните ручку пускового троса (2).

3.3 Скашивание травы

Внешний вид газона улучшится, если скашивание бу- дет осуществляться на одной и той же высоте, попере- менно в двух направлениях. Когда контейнер для сбора травы переполняется, сбор травы теряет эффективность и звук газонокосилки

Для того, чтобы снять и опорожнить контейнер, сле-

– выключить двигатель и дождаться останова режу- щего приспособления; – приподнять защиту заднего выброса, взяться за руч- ку и снять контейнер, удерживая его в вертикальном

• В случае «мульчирования» или задней разгруз- ки травы: всегда избегайте скашивать значитель- ное количество травы. Никогда не скашивайте бо- лее третьей части от высоты травы за один раз! Отрегулируйте скорость продвижения в соответ- ствии с состоянием газона и количеством скашива- емой травы.

• В случае боковой разгрузки (если она предус- мотрена): рекомендуется разрабатывать маршрут работы так, чтобы скошенная трава не разгружалась на еще не кошенную сторону газона.

• В случае, если контейнер для сбора травы обо- рудован индикатором содержимого (если он предусмотрен): во время работы с движущимся ре- жущим приспособлением индикатор остается при- поднятым до тех пор, пока контейнер будет в со- стоянии получать скошенную траву; его опускание означает, что контейнер полный и необходимо его опорожнить. Советы по уходу за газоном Каждый тип травы имеет различные характеристи- ки и, следовательно, могут потребоваться различные способы ухода за газоном; следует всегда вниматель- но читать указания, содержащиеся в упаковках семян в отношении высоты скашивания, приводимые в соот- ношении к условиям роста травы в каждой конкрет-

Необходимо учитывать, что большая часть травы со- стоит из стебля и одного или более листьев. Если отре-RU - 6 зать листья полностью, это нанесет вред газону, и его будет трудно восстановить. В общих чертах, можете следовать следующим ука-

– слишком низкое скашивание приводит к разрывам и прореживанию травяного покрова, создавая эф- фект “пятен”; – летом скашивание должно быть более высоким во избежание высыхания почвы; – не косите мокрую траву; это может снизить эф- фективность работы режущего приспособления, по- скольку трава будет на него налипать, и приведет к разрывам травяного покрытия; – если трава очень высокая, рекомендуется произве- сти первое скашивание на максимальной допусти- мой высоте машины, выполняя затем второе скаши- вание спустя два или три дня.

3.4 Окончание работы

По окончании работы отпустите рычаг (1) тормоза и от- соедините колпачок свечи (2). ДОЖДИТЕСЬ ОСТАНОВА РЕЖУЩЕГО ПРИСПОСОБЛЕНИЯ перед выполнением каких-либо действий.

4. ПЛАНОВОЕ ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ Хранить газонокосилку в сухом месте. ВАЖНО   Регулярное  и  тщательное  техническое  об- служивание  необходимо  для  поддержания  уровня  без- опасности  и  первоначальных  эксплуатационных  харак- теристик машины. Все операции по регулировке и обслуживанию долж- ны выполняться при выключенном двигателе, когда кабель свечи отсоединен.

1) Пользуйтесь прочными рабочими перчатками во

время всех операций по чистке, техническому об- служиванию или регулировке машины.

2) Тщательно промывайте машину каждый раз после

работы; удаляйте остатки травы и грязи, скопивши- еся внутри шасси, поскольку если они засохнут, то последующий запуск машины может стать затруд-

3) Краска внутренней части шасси может отходить со

временем из-за абразивного воздействия скошен- ной травы; в этом случае необходимо своевременно покрыть окрашенный слой антикоррозионной кра- ской во избежание образования ржавчины, которая может привести к коррозии металла.

4) При необходимости доступа к нижней части

наклоните машину исключительно на бок, указанный в руководстве по эксплуатации двигателя, следуя соответствующим инструкциям. Перед началом любого обслуживания удостоверьтесь в устойчивости машины. В моделях, предусматривающих боковую разгрузку, необходимо удалить дефлектор разгрузки (если он установлен - см. 3.1.d).

5) Избегайте попадания бензина на пластмассовые

части двигателя или машины, чтобы не повредить их, и незамедлительно удаляйте все следы про- лившегося бензина. Гарантия не распространяет- ся на ущерб, нанесенный пластмассовым частям

6) Для внутренней промывки шасси пользуйтесь спе-

циальным креплением для шланга (если оно пред- усмотрено). Для выполнения промывки установи- те рычаг регулировки высоты скашивания в самое нижнее положение, затем запустите двигатель и включите режущее приспособление, всегда нахо- дясь за рукояткой газонокосилки,

7) Для обеспечения исправной работы и долговеч-

ности машины рекомендуется периодически ме- нять моторное масло согласно интервалам, ука- занным в инструкции по эксплуатации двигателя. Слив моторного масла можно осуществить в ав- томастерской или откачать его шприцом че- рез горловину. Учитывайте, что может потре- боваться повторить эту операцию несколь- ко раз для полного опорожнения картера. Перед следующим использованием удосто- верьтесь, что в машине надлежащий уровень

4.1 Техническое обслуживание

режущего приспособления Все обслуживание режущего приспособления лучше производить в специализированном сервисном цен- тре, располагающим подходящим для этого оборудо-

На этой машине предусмотрено применение режущего приспособления, имеющего код, указанный в таблице на странице vi. Учитывая развитие гаммы продукции, режущее при- способление, указанное выше, может со временем быть заменено другим, с аналогичными характеристи- ками взаимозаменяемости и безопасности в работе.

4.2 Регулировка тяги

Правильного натяжения ремня в моделях с тяговым агрегатом можно добиться, регулируя гайку (1) вплоть до достижения указанного размера (6 мм).

Что делать, если ... Причина неисправности Устранение

1. Бензиновая газонокосилка не работает

В двигателе не хватает масла или бензина Приступить к проверке уровней масла и бензина Свеча и фильтр в неудовлетворительном

Почистить свечу и фильтр, которые могут быть грязными, или заменить их В конце предыдущего сезона бензин из газонокосилки не был

Поплавок может быть заблокирован; наклоните газонокосилку со стороны карбюратора

2. Скошенная трава больше не собирается в

приспособление подвергнулось удару Заточить или заменить режущее приспособление. Проверить состояние ребер, которые направляют траву в

На внутренней части шасси имеется грязь Почистить внутреннюю часть шасси, чтобы облегчить поступление травы в контейнер

3. Кошение травы затруднено

приспособление в неудовлетворительном

Заточить или заменить режущее приспособление

4. Машина начинает аномально вибрировать

Части машины повреждены или

Остановите машину и отсоедините кабель

Выявите наличие возможных повреждений Проверьте, нет ли ослабленных частей и затяните их Обратитесь в специализированный сервисный центр для выполнения проверок, замены и ремонта Если у вас возникнут сомнения или проблемы, без промедления свяжитесь с ближайшим сервисным цен- тром или с вашим дистрибьютором.LT - 1 SAUGOS NORMOS kruopščiai laikytis A) APMOKYMAS

q) Zur Verfassung der technischen Unterlagen befügte Person: Ikra GmbH Schlesierstraße 36 64839 Münster/Germany r) Münster, 2018-01-12 Matthias Fiedler Senior Product Manager Ikra GmbH 171514057_1 Перевод оригинальных инструкций Декларация соответствия нормам ЕС Директива о машинном оборудовании ЕС Приложение часть Предприятие Заявляет под собственную ответственность что машина Газонокосилка с пешеходным управлением/ стрижка газона a) Тип / Базовая модель Год изготовления

Двигатель двигатель внутреннего

Соответствует требованиям следующих директив Сертифицирующий орган Испытание ЕС типового образца Ссылки на гармонизированные нормы Измеренный уровень звуковой

Гарантируемый уровень звуковой

q) Zur Verfassung der technischen Unterlagen befügte Person: Ikra GmbH Schlesierstraße 36 64839 Münster/Germany r) Münster, 2018-01-12 Matthias Fiedler Senior Product Manager Ikra GmbH 171514058_1 Перевод оригинальных инструкций Декларация соответствия нормам ЕС Директива о машинном оборудовании ЕС Приложение часть Предприятие Заявляет под собственную ответственность что машина Газонокосилка с пешеходным управлением/ стрижка газона a) Тип / Базовая модель Год изготовления

Двигатель двигатель внутреннего

Соответствует требованиям следующих директив Сертифицирующий орган Испытание ЕС типового образца Ссылки на гармонизированные нормы Измеренный уровень звуковой

Гарантируемый уровень звуковой

RU (Перевод оригинальных инструкций) Декларация соответствия нормам ЕС (Директива о машинном оборудовании 2006/42/ЕС, Приложение II, часть A)

2. Заявляет под собственную

ответственность, что машина: Газонокосилка с пешеходным управлением/ стрижка газона a) Тип / Базовая модель c) Год изготовления d) Паспорт e) Двигатель: двигатель внутреннего

3. Соответствует требованиям

следующих директив: f) Сертифицирующий орган g) Испытание ЕС типового образца

4. Ссылки на гармонизированные нормы

i) Измеренный уровень звуковой

j) Гарантируемый уровень звуковой

k) Амплитуда кошения q) Лицо, уполномоченное на подготовку технической документации: r) Место и дата
