BEDIENUNGSANLEITUNG PL 4814 TL IKRA

TECHNISCHE DATEN PL 4814 TL PL 5316 TL

Max. Betriebsgeschwindigkeit des Motors min

Maschinengewicht * kg Schnittbreite cm 46 51

Messungenauigkeit dB(A) dB(A)

Messungenauigkeit dB(A) dB(A)

Messungenauigkeit m/s

Abmessungen: - Länge - Breite - Höhe

Nummer Schneidwerkzeug 81004458/0 81004397/0 81004381/1 81004398/0

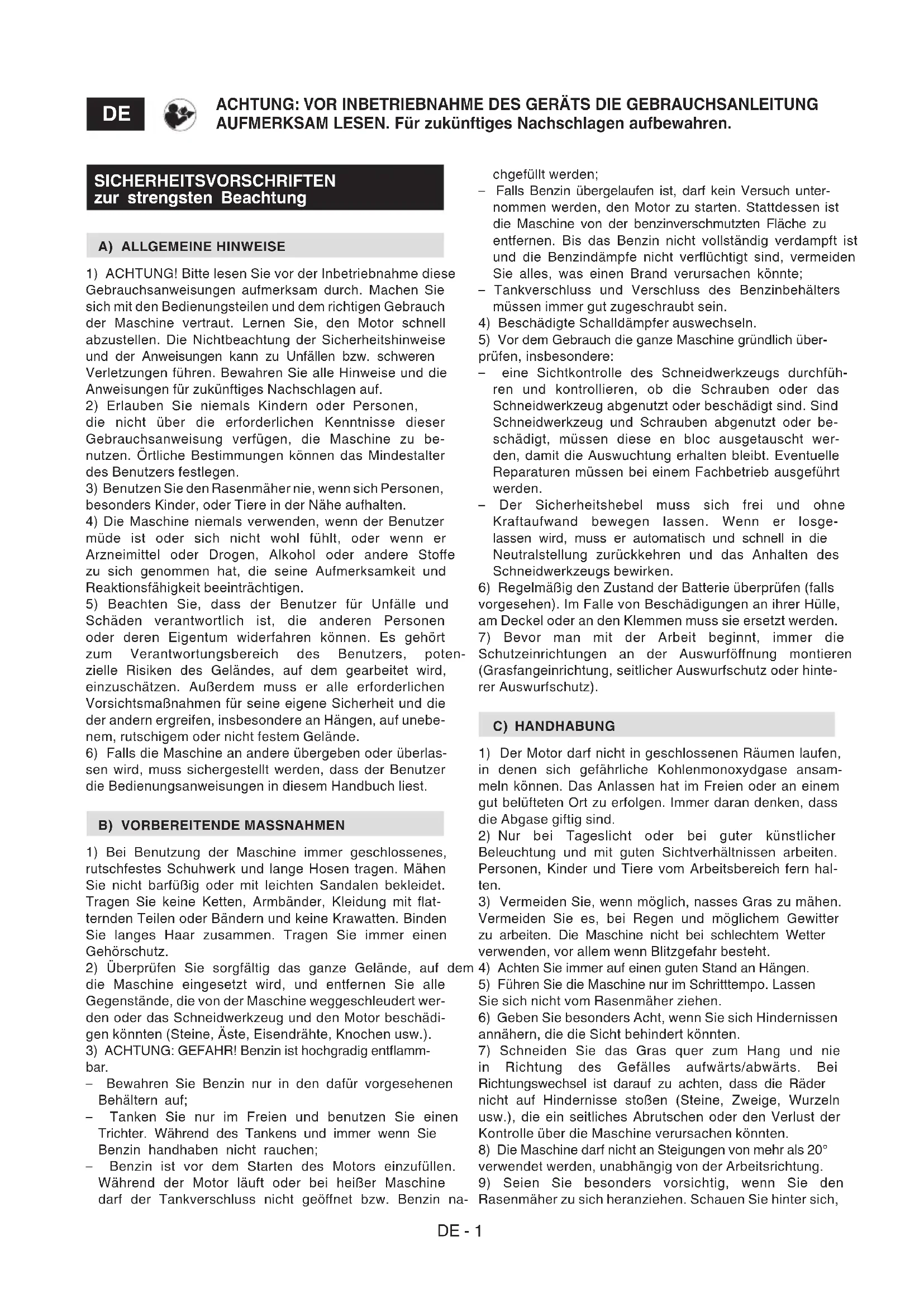

A) ALLGEMEINE HINWEISE

1) ACHTUNG! Bitte lesen Sie vor der Inbetriebnahme diese

Gebrauchsanweisungen aufmerksam durch. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen. Die Nichtbeachtung der Sicherheitshinweise und der Anweisungen kann zu Unfällen bzw. schweren Verletzungen führen. Bewahren Sie alle Hinweise und die Anweisungen für zukünftiges Nachschlagen auf.

2) Erlauben Sie niemals Kindern oder Personen,

die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu be- nutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

3) Benutzen Sie den Rasenmäher nie, wenn sich Personen,

besonders Kinder, oder Tiere in der Nähe aufhalten.

4) Die Maschine niemals verwenden, wenn der Benutzer

müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoe zu sich genommen hat, die seine Aufmerksamkeit und Reaktionsfähigkeit beeinträchtigen.

5) Beachten Sie, dass der Benutzer für Unfälle und

Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können. Es gehört zum Verantwortungsbereich des Benutzers, poten- zielle Risiken des Geländes, auf dem gearbeitet wird, einzuschätzen. Außerdem muss er alle erforderlichen Vorsichtsmaßnahmen für seine eigene Sicherheit und die der andern ergreifen, insbesondere an Hängen, auf unebe- nem, rutschigem oder nicht festem Gelände.

6) Falls die Maschine an andere übergeben oder überlas-

sen wird, muss sichergestellt werden, dass der Benutzer die Bedienungsanweisungen in diesem Handbuch liest.

B) VORBEREITENDE MASSNAHMEN

1) Bei Benutzung der Maschine immer geschlossenes,

rutschfestes Schuhwerk und lange Hosen tragen. Mähen Sie nicht barfüßig oder mit leichten Sandalen bekleidet. Tragen Sie keine Ketten, Armbänder, Kleidung mit at- ternden Teilen oder Bändern und keine Krawatten. Binden Sie langes Haar zusammen. Tragen Sie immer einen Gehörschutz.

2) Überprüfen Sie sorgfältig das ganze Gelände, auf dem

die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine weggeschleudert wer- den oder das Schneidwerkzeug und den Motor beschädi- gen könnten (Steine, Äste, Eisendrähte, Knochen usw.).

3) ACHTUNG: GEFAHR! Benzin ist hochgradig entamm-

bar. – Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf; – Tanken Sie nur im Freien und benutzen Sie einen Trichter. Während des Tankens und immer wenn Sie Benzin handhaben nicht rauchen; – Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geönet bzw. Benzin na-

ACHTUNG: VOR INBETRIEBNAHME DES GERÄTS DIE GEBRAUCHSANLEITUNG AUFMERKSAM LESEN. Für zukünftiges Nachschlagen aufbewahren. chgefüllt werden; – Falls Benzin übergelaufen ist, darf kein Versuch unter- nommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte; – Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein.

4) Beschädigte Schalldämpfer auswechseln.

5) Vor dem Gebrauch die ganze Maschine gründlich über-

prüfen, insbesondere: – eine Sichtkontrolle des Schneidwerkzeugs durchfüh- ren und kontrollieren, ob die Schrauben oder das Schneidwerkzeug abgenutzt oder beschädigt sind. Sind Schneidwerkzeug und Schrauben abgenutzt oder be- schädigt, müssen diese en bloc ausgetauscht wer- den, damit die Auswuchtung erhalten bleibt. Eventuelle Reparaturen müssen bei einem Fachbetrieb ausgeführt werden. – Der Sicherheitshebel muss sich frei und ohne Kraftaufwand bewegen lassen. Wenn er losge- lassen wird, muss er automatisch und schnell in die Neutralstellung zurückkehren und das Anhalten des Schneidwerkzeugs bewirken.

6) Regelmäßig den Zustand der Batterie überprüfen (falls

vorgesehen). Im Falle von Beschädigungen an ihrer Hülle, am Deckel oder an den Klemmen muss sie ersetzt werden.

7) Bevor man mit der Arbeit beginnt, immer die

Schutzeinrichtungen an der Auswurfönung montieren (Grasfangeinrichtung, seitlicher Auswurfschutz oder hinte- rer Auswurfschutz). C) HANDHABUNG

1) Der Motor darf nicht in geschlossenen Räumen laufen,

in denen sich gefährliche Kohlenmonoxydgase ansam- meln können. Das Anlassen hat im Freien oder an einem gut belüfteten Ort zu erfolgen. Immer daran denken, dass die Abgase giftig sind.

2) Nur bei Tageslicht oder bei guter künstlicher

Beleuchtung und mit guten Sichtverhältnissen arbeiten. Personen, Kinder und Tiere vom Arbeitsbereich fern hal- ten.

3) Vermeiden Sie, wenn möglich, nasses Gras zu mähen.

Vermeiden Sie es, bei Regen und möglichem Gewitter zu arbeiten. Die Maschine nicht bei schlechtem Wetter verwenden, vor allem wenn Blitzgefahr besteht.

4) Achten Sie immer auf einen guten Stand an Hängen.

5) Führen Sie die Maschine nur im Schritttempo. Lassen

Sie sich nicht vom Rasenmäher ziehen.

6) Geben Sie besonders Acht, wenn Sie sich Hindernissen

annähern, die die Sicht behindert könnten.

7) Schneiden Sie das Gras quer zum Hang und nie

in Richtung des Gefälles aufwärts/abwärts. Bei Richtungswechsel ist darauf zu achten, dass die Räder nicht auf Hindernisse stoßen (Steine, Zweige, Wurzeln usw.), die ein seitliches Abrutschen oder den Verlust der Kontrolle über die Maschine verursachen könnten.

8) Die Maschine darf nicht an Steigungen von mehr als 20°

verwendet werden, unabhängig von der Arbeitsrichtung.

9) Seien Sie besonders vorsichtig, wenn Sie den

Rasenmäher zu sich heranziehen. Schauen Sie hinter sich,DE - 2 bevor Sie in den Rückwärtsgang schalten und während Sie zurücksetzen, um sicherzustellen, dass keine Hindernisse vorhanden sind.

10) Halten Sie das Schneidwerkzeug an, wenn der Mäher

beim Transport über andere Flächen als Gras zu kippen ist und wenn Sie den Rasenmäher zur Mähäche hin- und wie- der abtransportieren.

11) Wenn Sie die Maschine in der Nähe der Straße verwen-

den, achten Sie auf den Verkehr.

12) Verwenden Sie die Maschine nie mit beschädigten

Schutzeinrichtungen oder ohne die Grasfangeinrichtung, den seitlichen oder den hinteren Auswurfschutz.

13) In der Nähe von abschüssigen Stellen, Gräben oder

Dämmen besonders vorsichtig sein.

14) Starten Sie den Motor mit Vorsicht entsprechend den

Anweisungen. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

15) Den Rasenmäher beim Start des Motors nicht kip-

pen. Starten Sie den Motor auf einer ebenen Fläche ohne Hindernisse oder hohes Gras.

16) Bringen Sie niemals Hände oder Füße in die Nähe von

sich drehenden Teilen. Halten Sie sich immer entfernt von der Auswurfönung.

17) Heben oder tragen Sie den Rasenmäher nie mit lau-

18) Die Sicherheitssysteme nicht entfernen oder außer

19) Ändern Sie nicht die Grundeinstellung des Motors und

lassen Sie ihn nicht überdrehen.

20) Die Komponenten des Motors, die sich während

des Gebrauchs erhitzen, nicht berühren. Es besteht Verbrennungsgefahr.

21) Bei den Modellen mit Motorantrieb, lösen sie die

Kupplung des Radantriebs, bevor Sie den Motor starten.

22) Verwenden Sie ausschließlich vom Hersteller der

Maschine genehmigte Zubehörteile.

23) Die Maschine nicht verwenden, wenn das Zubehör/

die Werkzeuge nicht in den vorgesehenen Punkten instal- liert sind.

24) Das Schneidwerkzeug ausschalten, den Motor anhal-

ten und das Kabel der Zündkerze abziehen (sicherstellen, dass alle beweglichen Teile vollkommen stillstehen): – Während des Transports der Maschine; – Wenn Sie die Maschine unbewacht lassen. Bei den Modellen mit elektrischem Anlasser, den Zündschlüssel abziehen; – Bevor Sie Verstopfungen beseitigen oder den Auswurfkanal reinigen; – Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – Nachdem ein Fremdkörper getroen wurde. Prüfen Sie, ob Schäden an der Maschine entstanden sind, und füh- ren Sie die erforderlichen Reparaturen aus, bevor Sie die Maschine wieder benutzen.

25) Das Schneidwerkzeug ausschalten und den Motor

anhalten: – Bevor Sie nachtanken; – Jedes Mal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird; – Jedes Mal, wenn der seitliche Auswurfdeektor abge- nommen oder wieder montiert wird; – Bevor man die Schnitthöhe einstellt, falls dies nicht vom Fahrersitz aus erfolgen kann.

26) Halten Sie während der Arbeit stets einen

Sicherheitsabstand vom rotierenden Schneidwerkzeug. Dieser Abstand entspricht der Länge des Handgris.

27) Bevor Sie den Motor abstellen, nehmen Sie das

Gas zurück. Nach Ende der Arbeit, schließen Sie die Benzinzufuhr, indem Sie die Anweisungen im Handbuch befolgen.

28) ACHTUNG – Im Fall von Brüchen oder Unfällen

während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemes- sene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt blei- ben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

29) ACHTUNG – Die in dieser Anleitung angegebenen

Geräusch- und Vibrationspegel sind Höchstwerte beim Betrieb der Maschine. Der Einsatz eines nicht ausgewuchte- ten Schneidelements, die zu hohe Fahrgeschwindigkeit und die fehlende Wartung wirken sich signikant auf die Geräuschemissionen und die Vibrationen aus. Demzufolge müssen vorbeugende Maßnahmen getroen werden, um mögliche Schäden durch zu hohen Lärm und Belastungen durch Vibrationen zu vermeiden; die Maschine warten, Gehörschutz tragen, während der Arbeit Pausen einlegen.

D) WARTUNG UND LAGERUNG

1) ACHTUNG! – Nehmen Sie das Zündkerzenkabel ab und

lesen Sie vor allen Reinigungs- oder Wartungsarbeiten die entsprechenden Anweisungen durch. In allen Situationen, die Gefahren für die Hände mit sich bringen, geeignete Kleidung und Arbeitshandschuhe tragen.

2) ACHTUNG! – Die Maschine niemals mit abgenutzten

oder beschädigten Teilen verwenden. Die schadhaften oder verschlissenen Teile sind zu ersetzen und dürfen nie- mals repariert werden. Nur Original-Ersatzteile verwenden: Die Verwendung von Nicht-Original-Ersatzteilen und/oder nicht korrekt montierten Ersatzteilen beeinträchtigt die Sicherheit der Maschine, kann Unfälle und Verletzungen an Personen verursachen und befreit den Hersteller von jeder Verpichtung und Haftung.

3) Alle Einstell- und Wartungsarbeiten, die nicht in diesem

Handbuch beschrieben sind, müssen von Ihrem Händler oder einem Fachbetrieb ausgeführt werden, die über das Wissen und die erforderlichen Werkzeuge für eine kor- rekte Arbeitsausführung verfügen, um das ursprüngliche Sicherheitsniveau der Maschine beizubehalten. Eingrie, die nicht von einer Fachstelle oder von unqualizier- tem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie und jeglicher Verpichtung oder Verantwortung des Herstellers zur Folge.

4) Nach jeder Verwendung das Zündkerzenkabel abziehen

und die Maschine auf eventuelle Schäden überprüfen.

5) Sorgen Sie dafür, dass alle Muttern und Schrauben fest

angezogen sind, um sicher zu sein, dass die Maschine im- mer unter guten Bedingungen arbeitet. Eine regelmäßi- ge Wartung ist unerlässlich für die Sicherheit und die Erhaltung der Leistungsfähigkeit.

6) Kontrollieren Sie regelmäßig, dass die Schrauben des

Schneidwerkzeugs fest angezogen sind.

7) Arbeitshandschuhe tragen, um das Schneidwerkzeug

zu handhaben, es abzunehmen oder wieder zu montieren.

8) Beim Schleifen des Schneidwerkzeugs ist auf des-

sen Auswuchtung zu achten. Alle Arbeiten, die das Schneidwerkzeug betreffen (Ausbau, Schärfen, Auswuchten, Einbau und/oder Auswechseln), sind aufwän- dige Arbeiten, die außer der Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkönnen erfordern.DE - 3 Aus Sicherheitsgründen müssen diese Arbeiten daher im- mer in einem Fachbetrieb ausgeführt werden.

9) Während der Arbeiten zur Einstellung der Maschine

darauf achten, dass die Finger nicht zwischen dem sich drehenden Schneidwerkzeug und den festen Teilen der Maschine eingeklemmt werden.

10) Das Schneidwerkzeug nicht berühren, solange das

Zündkerzenkabel noch nicht abgezogen ist und das Schneidwerkzeug nicht völlig stillsteht. Während der Arbeiten am Schneidwerkzeug daran denken, dass die- ses sich bewegen kann, auch wenn das Zündkerzenkabel abgezogen ist.

11) Prüfen Sie regelmäßig den seitlichen bzw. den hinte-

ren Auswurfschutz und die Grasfangeinrichtung. Falls sie beschädigt sind, müssen sie ersetzt werden.

12) Beschädigte Warn- und Hinweisschilder müssen

ausgewechselt werden.

13) Stellen Sie die Maschine an einem für Kinder unzugän-

14) Bewahren Sie die Maschine mit Benzin im Tank nie-

mals in einem Raum auf, in dem Benzindämpfe mit oe- nem Feuer, einer Hitzequelle oder Funken in Berührung kommen könnten.

15) Lassen Sie den Motor abkühlen, bevor Sie die

Maschine in einem Raum abstellen.

16) Um Brandgefahr zu vermeiden, halten Sie Motor und

Ausputopf, den Platz für die Batterie sowie den Platz, an dem Benzinkanister gelagert werden, frei von Gras, Blättern oder austretendem Fett. Die Grasfangeinrichtung leeren und keine Behälter mit gemähtem Gras in einem ge- schlossenen Raum aufbewahren.

17) Um Brandgefahr zu vermeiden, kontrollieren Sie re-

gelmäßig, dass keine Öl- und/oder Kraftstoverluste auftreten.

18) Falls der Tank zu entleeren ist, muss dies im Freien und

bei kaltem Motor erfolgen.

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei jedem Bewegen,

Heben, Transportieren oder Kippen der Maschine beachtet werden: – Feste Arbeitshandschuhe benutzen; – Die Maschine unter Berücksichtigung des Gewichts und seiner Aufteilung an Punkten greifen, die einen sicheren Halt gewährleisten – Eine dem Gewicht der Maschine und den Eigenschaften des Transportmittels bzw. der Aufstellposition entspre- chende Anzahl Personen einsetzen – Sicherstellen, dass die Bewegung der Maschine keine Benzinverluste bzw. Schäden oder Verletzungen ve- rursacht.

2) Sichern Sie die Maschine während des Transports auf

geeignete Weise mit Seilen oder Ketten. G) UMWELTSCHUTZ

1) Der Umweltschutz muss ein wesentlicher und vorran-

giger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen.

2) Halten Sie sich strikt an die örtlichen Vorschriften für

die Entsorgung von Verpackungen, Öl, Benzin, Filter, be- schädigten Teilen oder sämtlichen weiteren umweltschädli- chen Stoen. Diese Stoe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt ge- sammelt und zum Wertstohof gebracht werden, der für die Wiederverwendung der Stoe sorgt.

3) Halten Sie sich strikt an die örtlichen Vorschriften für die

Entsorgung der Schneidreste.

4) Bei Außerbetriebnahme darf die Maschine nicht einfach

in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an einen Wertstohof überge- ben werden.

DIE MASCHINE KENNENLERNEN

BESCHREIBUNG DER MASCHINE

UND EINSATZBEREICH Diese Maschine ist ein Gartenbaugerät, genauer gesagt ein handgeführter Rasenmäher. Die Maschine besteht im Wesentlichen aus einem Motor, der ein in einem Gehäuse eingeschlossenes Schneidwerkzeug antreibt, und verfügt über Räder und einen Gri. Der Bediener kann die Maschine führen und die Hauptsteuerungen betätigen, wobei er immer hin- ter dem Gri steht, also in Sicherheitsabstand zum ro- tierenden Schneidwerkzeug. Wenn der Bediener sich von der Maschine entfernt, werden der Motor und das Schneidwerkzeug innerhalb weniger Sekunden angehalten. Bestimmungsgemäße Verwendung Diese Maschine wurde entwickelt und hergestellt, um das Gras von Gärten und Rasenächen zu schneiden (und zu sammeln), deren Größe der Schnittleistung entspricht, wo- bei sie von einem Bediener handgeführt wird. Das Vorhandensein von Zubehör oder spezischen Vorrichtungen kann das Aufsammeln des gemähten Grases vermeiden oder einen „Mulching-Eekt“ bewirken, bei dem das gemähte Gras am Boden verteilt wird. Benutzer Diese Maschine ist für die Benutzung durch Verbraucher, also Laien bestimmt. Diese Maschine ist für den „Hobbygebrauch“ bestimmt. Nicht bestimmungsgemäße Verwendung Jede andere Verwendung, die von der oben genannten ab- weicht, kann sich als gefährlich erweisen und Personen- und/oder Sachschäden verursachen. Als nicht bestim- mungsgemäße Verwendung gelten (beispielhaft): – Transport von Personen, Kindern oder Tieren auf der Maschine; – Mitfahren auf der Maschine; – Verwenden der Maschine zum Ziehen oder Schieben von Lasten; – Verwenden der Maschine für das Sammeln von Laub oder Abfall; – Verwenden der Maschine zum Schneiden von Hecken oder zum Schneiden von anderen Panzen außer Rasen; – Verwenden der Maschine durch mehr als eine Person; – Betätigen des Schneidwerkzeugs in graslosen Bereichen.DE - 4

TYPENSCHILD UND MASCHINENBAUTEILE

(siehe Abbildungen auf Seite ii)

1. Schallleistungspegel

4. Typ des Rasenmähers

6. Name und Anschrift des Herstellers

7. Nennleistung und maximale

14. Hinterer Auswurfschutz

14a. Seitlicher Auswurfdeektor (falls vorgesehen) 14b. Seitlicher Auswurfschutz (falls vorgesehen)

15. Grasfangeinrichtung

18. Hebel Motorbremse / Schneidwerkzeug

Das Beispiel der Konformitätserklärung nden Sie auf der vorletzten Seite des Handbuchs.

BESCHREIBUNG DER SYMBOLE AN DEN

25. Antrieb eingeschaltet

36. Anzeiger Inhalt Grasfangeinrichtung:

angehoben (a) = leer / abgesenkt (b) = voll SICHERHEITSVORSCHRIFTEN - Ihr Rasen-mäher muss mit Vorsicht benutzt werden. Aus diesem Grund wurden an der Maschine Symbole angebracht, die Sie auf die wichtig- sten Vorsichtsmaßnahmen hinweisen. Die Bedeutung der Symbole ist nachstehend erklärt. Wir weisen auch noch einmal ausdrücklich auf die Sicherheitsnormen hin, die Sie im entsprechenden Kapitel dieser Gebrauchsanleitung nden. Beschädigte oder unleserliche Etiketten bitte austauschen.

41. Achtung: Vor dem Gebrauch der Maschine die

Bedienungsanleitung lesen.

42. Auswurfrisiko. Während des Gebrauchs, halten Sie

Dritte von der Arbeitszone entfernt.

43. Schnittgefahr. Schneidwerkzeug in Bewegung.

Führen Sie nie Hände oder Füße in den Sitz des Schneidwerkzeugs ein. Nehmen Sie den Zündkerzenstecker ab und lesen Sie die Anleitungen, bevor Sie Wartungs- oder Reparaturarbeiten begin- nen.

44. Nur für Rasenmäher mit Elektromotor

45. Nur für Rasenmäher mit Elektromotor

46. Schnittgefahr. Schneidwerkzeug. Führen Sie nie

Hände oder Füße in den Sitz des Schneidwerkzeugs ein. GEBRAUCHSVORSCHRIFTEN Für den Motor und die Batterie (falls vorhanden) wird auf die entsprechenden Bedienungsanleitungen ver- wiesen. HINWEIS - Die Übereinstimmung zwischen den Verweisen im Text und den entsprechenden Abbildungen (auf S. iii ff.) wird durch die Nummer vor jedem Abschnitt gegeben.

HINWEIS Einige Komponenten der Maschine können bei der Lieferung bereits montiert sein. ACHTUNG! Das Auspacken und die Montage müs- sen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen. Die Entsorgung der Verpackung muss gemäß den örtli- chen Vorschriften erfolgen. Die Montage der Maschine zu Ende führen, indem man die Angaben in den Anleitungen befolgt, die jeder zu montie- renden Komponente beiliegen.

BESCHREIBUNG DER BEDIENELEMENTE

HINWEIS Die Bedeutung der Symbole, die auf den Bedie- nelementen abgebildet sind, ist auf den vorangehenden Sei- ten beschrieben.

Das Gas wird mit dem Hebel (1) betätigt. Die Positionen des Hebels sind auf dem entsprechenden Etikett angegeben. Auf einigen Modellen ist ein Motor ohne Gashebel vorge- sehen.

2.2 Hebel Motorbremse / Schneidwerkzeug

Die Bremse des Schneidwerkzeugs wird über den Hebel (1) bedient, der zum Anlassen und während des Betriebs des Rasenmähers gegen den Handgri gedrückt werden muss. Beim Loslassen des Hebels bleibt der Motor stehen.

2.3 Kupplungshebel (falls vorhanden)

Bei Modellen mit Motorantrieb erfolgt das Einkuppeln des Antriebs dadurch, dass der Hebel (1) gegen den Gri ge- drückt wird. Beim Loslassen des Hebels hält der Rasenmäher an. Das Anlassen des Motors muss stets mit ausgekuppeltem Antrieb erfolgen. ACHTUNG! Um das Getriebe nicht zu beschädi- gen, die Maschine mit eingekuppeltem Getriebe mögli- chst nicht rückwärts ziehen.DE - 5

2.4 Schnitthöheneinstellung

Die Einstellung der Schnitthöhe erfolgt mit Hilfe der dafür bestimmten Hebel (1). Die vier Räder müssen auf dieselbe Höhe eingestellt wer- den.

DER ARBEITSGANG IST BEI STILL-STEHENDEM

SCHNEIDWERKZEUG DURCHZUFÜHREN.

HINWEIS Diese Maschine ermöglicht das Mähen des Rasens mit verschiedenen Modi; vor Arbeitsbeginn sollte die Maschine entsprechend der gewünschten Schnittart einge- stellt werden.

DER ARBEITSGANG IST BEI AUSGE-SCHALTETEM

MOTOR DURCHZUFÜHREN. 3.1a Vorbereitung für das Mähen und Sammeln des Grases in der Grasfangeinrichtung: Den hinteren Auswurfschutz (1) anheben und die Grasfangeinrichtung (2) wie abgebildet einhängen. 3.1b Vorbereitung für das Mähen und hinterer Auswurf des Grases: – Die Grasfangeinrichtung abnehmen und sicherstellen, dass der hintere Auswurfschutz (1) stabil abgesenkt bleibt. – Bei den Modellen mit möglichem seitlichem Auswurf: Sicherstellen, dass der seitliche Auswurfschutz (4) abgesenkt und mit dem Sicherungshebel (3) gesichert ist. 3.1c Vorbereitung für das Mähen und Feinschnitt des Grases („Mulching“ Funktion – falls vor- gesehen): – Bei den Modellen mit möglichem seitlichem Auswurf: Sicherstellen, dass der seitliche Auswurfschutz (4) abgesenkt und mit dem Sicherungshebel (3) gesichert ist. – Den hinteren Auswurfschutz (1) anheben und die Deektorklappe (5) so in die Auswurfönung einsetzen, dass sie leicht nach rechts geneigt ist; sie dann durch Einsetzen der beiden Stifte (6) in die vorgesehenen Bohrungen bis zum Einrasten der Klinke (7) befestigen. Um die Deektorklappe (5) zu entfernen, den hinteren Auswurfschutz (1) anheben und in der Mitte drücken, so dass die Klinke (7) ausklinkt. 3.1d Vorbereitung für das Mähen und seitlichen Auswurf des Grases (falls vorgesehen): – Den hinteren Auswurfschutz (1) anheben und die Deektorklappe (5) so in die Auswurfönung einsetzen, dass sie leicht nach rechts geneigt ist; sie dann durch Einsetzen der beiden Stifte (6) in die vorgesehenen Bohrungen bis zum Einrasten der Klinke (7) befestigen. – Den Sicherungshebel (3) leicht drücken und den seitli- chen Auswurfschutz (4) anheben. – Den seitlichen Auswurfdeektor (8) wie abgebildet mon- tieren. – Den seitlichen Auswurfschutz (4) wieder schließen, um den seitlichen Auswurfdeektor (8) zu blockieren. Zur Entfernung des seitlichen Auswurfdeektors: – Den Sicherungshebel (3) leicht drücken und den seitli- chen Auswurfschutz (4) anheben. – Den seitlichen Auswurfdeektor (8) aushaken. Zum Entfernen des Deektordeckels: – Den hinteren Auswurfschutz anheben (1). – In der Mitte drücken, so dass die Klinke (7) ausklinkt.

3.2 Anlassen des Motors

Zum Anlassen die Anweisungen der Betriebsanleitung des Motors befolgen. Den Bremshebel des Schneidwerkzeugs (1) gegen den Handgri ziehen und kräftig am Gri des Starterseils (2) ziehen.

3.3 Mähen des Grases

Der Rasen sieht besser aus, wenn man immer mit gleicher Schnitthöhe und abwechselnd in beide Richtungen mäht. Wenn die Grasfangeinrichtung zu voll ist, wird das Gras nicht mehr ezient eingesammelt und das Geräusch des Rasenmähers ändert sich. Die Grasfangeinrichtung abnehmen und ausleeren. – Den Motor ausschalten und abwarten, bis das Schneidwerkzeug anhält. – Den hinteren Auswurfschutz anheben, den Handgri greifen und die Grasfangeinrichtung abnehmen, sie da- bei aufrecht halten.

• Beim „Mulching“ oder hinteren Grasauswurf: Stets vermeiden, eine übermäßige Menge Gras zu schnei- den. Es darf nie mehr als ein Drittel der Gesamthöhe des Grases auf einmal geschnitten werden! Die Fahrgeschwindigkeit ist dem Zustand des Rasens und der Menge des zu mähenden Grases anzupassen.

• Beim seitlichen Auswurf (falls vorgesehen): Der Mähverlauf sollte so gewählt werden, dass das gemähte Gras nicht auf den noch zu mähenden Rasen gewor- fen wird.

• Bei einer Grasfangeinrichtung mit Anzeigevorrichtung des Inhalts (falls vorge- sehen): Während der Arbeit, bei sich drehendem Schneidwerkzeug bleibt der Anzeiger angehoben, damit die Grasfangeinrichtung das gemähte Gras aufnehmen kann; wenn er sich absenkt bedeutet dies, dass die Grasfangeinrichtung sich gefüllt hat und geleert wer- den muss. Empfehlungen für die Rasenpflege Jede Grasart hat unterschiedliche Eigenschaften und kann daher eine andere Rasenpege erfordern; beachten Sie immer die Hinweise auf der Verpackung der Rasensamen hinsichtlich der Schnitthöhe und übertragen Sie diese auf die Wachstumsbedingungen im jeweiligen Gartenbereich. Es muss beachtet werden, dass der Großteil der Grasarten aus einem Stängel und einem oder mehreren Blättern be- steht. Wenn man die Blätter ganz abschneidet, wird der Rasen beschädigt und das Nachwachsen wird erschwert. Im Allgemeinen gelten die folgenden Hinweise: – ein zu tiefer Schnitt verursacht Ausrisse, Entwurzelungen des Rasens und ein „eckiges“ Aussehen; – im Sommer muss der Schnitt höher sein, um ein Austrocknen der Erde zu vermeiden; – nasser Rasen darf nicht geschnitten werden; die Schnittwirkung des sich drehenden Schneidwerkzeugs wird durch das anhaftende Gras vermindert und verur- sacht Ausrisse im Rasen; – bei besonders hohem Gras sollte ein Mähvorgang mitDE - 6 der höchsten Schnitthöhe der Maschine und ein zwei- ter Mähvorgang nach zwei oder drei Tagen ausgeführt werden.

Nach der Arbeit den Bremshebel (1) loslassen und den Zündkerzenstecker (2) abstecken.

WARTEN SIE BIS DAS SCHNEIDWERKZEUG

STILLSTEHT, bevor Sie irgendeinen Eingri durchführen.

4. ORDENTLICHE WARTUNG

Den Rasenmäher an einem trockenen Ort lagern. WICHTIG Eine korrekte und sorgfältige Wartung ist notwendig, um die Einsatzsicherheit und die ursprünglichen Leistungen der Maschine aufrechtzuerhalten. Jegliche Einstellung oder Wartungsarbeit muss bei ausge- schaltetem Motor ausgeführt werden, nachdem das Zündkerzenkabel abgezogen wurde.

1) Tragen Sie bei allen Reinigungs-, Wartungs-

oder Einstellarbeiten an der Maschine immer feste Arbeitshandschuhe.

2) Waschen Sie die Maschine nach jedem Mähvorgang

sorgfältig mit Wasser; entfernen Sie Gras- und Schlammreste, die sich innerhalb des Chassis ange- sammelt haben, um zu vermeiden, dass diese in ge- trocknetem Zustand das Anlassen erschweren.

3) Die Lackierung im Innenteil des Chassis kann sich

im Laufe der Zeit durch den Abrieb des geschnitte- nen Grases lösen; in diesem Fall muss die Lackierung rechtzeitig mit einer Rostschutzfarbe ausgebessert werden, um eine Rostbildung zu vermeiden, die zur Korrosion des Metalls führen könnten.

4) Falls ein Zugri auf die Unterseite der Maschine erfor-

derlich ist, darf diese nur in die Richtung gekippt wer- den, die im Motorhandbuch angegeben ist. Dabei sind die entsprechenden Anweisungen zu beachten und man muss sicherstellen, dass die Maschine stabil ist, bevor man jeglichen Eingri durchführt. Bei Modellen mit seitlichem Auswurf muss der Auswurfdeektor abmontiert werden (falls montiert - siehe 3.1.d).

5) Vermeiden Sie, Benzin über die Kunststoteile zu ver-

schütten, um diese nicht zu beschädigen und sofort je- gliches ausgelaufene Benzin aufwischen. Die Garantie deckt keine an den Kunststoteilen durch Benzin verur- sachten Schäden.

6) Um das Chassis innen zu reinigen, verwenden Sie den

speziellen Anschluss für den Wasserschlauch (falls vor- gesehen). Zur Reinigung, die Schnitthöhe in die niedrig- ste Stellung stellen, dann den Motor starten und das Schneidwerkzeug einkuppeln. Dabei immer hinter dem Gri des Rasenmähers bleiben.

7) Um den einwandfreien Betrieb und eine lan-

ge Lebensdauer der Maschine zu gewähr- leisten, sollte das Motoröl regelmäßig gewe- chselt werden, in den Zeitabständen, die in der Betriebsanleitung des Motors angegeben sind. Das Öl kann in einem Fachbetrieb abgelassen wer- den oder indem man es von Einfüllstutzen aus mit einer Spritze absaugt. Dabei ist zu berücksichtigen, dass die- ser Vorgang eventuell einige Male zu wiederholen ist, um sicher zu sein, dass das Gehäuse ganz geleert wurde. Sich vergewissern, dass der Ölstand wieder kor- rekt hergestellt wurde, bevor man die Maschine erneut benutzt.

4.1 Wartung des Schneidwerkzeugs

Jeder Eingri am Schneidwerkzeug sollte bei einem Fachbetrieb ausgeführt werden, wo die geeigneten Ausrüstungen zur Verfügung stehen. Auf dieser Maschine ist die Verwendung eines Schneidwerkzeugs mit dem in der Tabelle auf Seite vi an- gegebenen Code vorgesehen Aufgrund der Weiterentwicklung des Produkts könnte das oben genannte Schneidwerkzeug im Laufe der Zeit durch ein anderes ersetzt werden, das gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweist.

4.2 Regelung des Antriebs

Bei den angetriebenen Modellen wird die richtige Riemenspannung mit Hilfe der Mutter (1) erreicht, mit der das angegebene Maß (6 mm) eingestellt wird.

Was tun wenn ... Ursache des Problems Abhilfemaßnahme

1. Der Benzinrasenmäher funktioniert nicht

Es fehlt Öl oder Benzin im Motor Kontrollieren Sie den Ölstand und den Benzinstand Die Zündkerze und der Filter sind nicht in gutem Zustand Die Zündkerze und den Filter reinigen, die verschmutzt sein können, oder sie auswechseln Das Benzin wurde zum Ende der letzten Saison nicht aus dem Rasenmäher geleert Der Schwimmer kann blockiert sein; neigen Sie den Rasenmäher zur Seite des Vergasers

2. Das geschnittene Gras wird nicht mehr

in der Grasfangeinrichtung aufgefangen Das Schneidwerkzeug hat einen harten Gegenstand getroffen Das Schneidwerkzeug schärfen oder ersetzen Prüfen Sie die Flügel, die das Gras in die Grasfangeinrichtung leiten Das Chassis innen ist verschmutzt Reinigen Sie das Innere des Chassis um den Auswurf des Grases in die Grasfangeinrichtung zu erleichtern

3. Der Rasen lässt sich nur schwer schneiden

Das Schneidwerkzeug ist nicht in gutem Zustand Das Schneidwerkzeug schärfen oder ersetzen

4. Die Maschine beginnt, auf ungewöhnliche

Weise zu vibrierenDE - 7 Beschädigung oder lockere Teile Halten Sie die Maschine an und ziehen Sie das Zündkerzenkabel ab Prüfen, ob eventuell Beschädigungen vorhanden sind Kontrollieren, ob Teile sich gelöst haben und diese festziehen Die Kontrollen, Auswechsel- und Reparaturarbeiten in einem Fachbetrieb durchführen lassen Wenden Sie sich im Zweifelsfall an die nächste Kundendienststelle oder an Ihren Fachhändler.FR - 1

Maschinenrichtlinie 2006/42/EG, Anhang II, Teil A

1. Die Gesellschaft: Ikra GmbH, Schlesierstraße 36, 64839 Münster, Germany

2. Erklärt auf eigene Verantwortung, dass die Maschine: Handgeführter Rasenmäher / Rasenschnitt

a) Typ / Basismodell PL 4814 TL c) Baujahr d) Seriennummer e) Motor: Verbrennungsmotor

3. Entspricht den Anforderungen der folgenden Richtlinien:

• MD: 2006/42/EC f) Zertifizierungsstelle

g) EG-Baumusterprüfung: /

4. Bezugnahme auf die harmonisierten Normen:

i) Gemessener Schallleistungspegel

dB(A) j) Garantierter Schallleistungspegel

dB(A) k) Schnittbreite

EXAMPLEEG-KONFORMITÄTSERKLÄRUNG (

Originalbetriebsanleitung

Maschinenrichtlinie 2006/42/EG, Anhang II, Teil A

1. Die Gesellschaft: Ikra GmbH, Schlesierstraße 36, 64839 Münster, Germany

2. Erklärt auf eigene Verantwortung, dass die Maschine: Handgeführter Rasenmäher / Rasenschnitt

a) Typ / Basismodell PL 5316 TL c) Baujahr d) Seriennummer e) Motor: Verbrennungsmotor

3. Entspricht den Anforderungen der folgenden Richtlinien:

• MD: 2006/42/EC f) Zertifizierungsstelle

g) EG-Baumusterprüfung: /

4. Bezugnahme auf die harmonisierten Normen:

i) Gemessener Schallleistungspegel

dB(A) j) Garantierter Schallleistungspegel

dB(A) k) Schnittbreite

[phone] AT Ikra - Reparatur Service c/o Mogatec Moderne Gartentechnik GmbH Max-Wenzel-Str. 31, 09427 Ehrenfriedersdorf, Deutschland
