MANUALE UTENTE PL 4814 TL IKRA

[2] Potenza Nominale * [3] Velocità mass. di funzionamento motore * [4] Peso macchina * [5] Ampiezza di taglio [6] Livello di pressione acustica [7] Incertezza di misura [8] Livello di potenza acustica misurato [9] Livello di potenza acustica garantito [10] Livello di vibrazioni [11] Dimensioni (lunghezza, larghezza, altezza) [12] Codice dispositivo di taglio [13] Accessori [14] “Mulching-Kit”

Per il dato specico, fare riferimento a quanto indicato nell’etichetta di identicazione della macchina

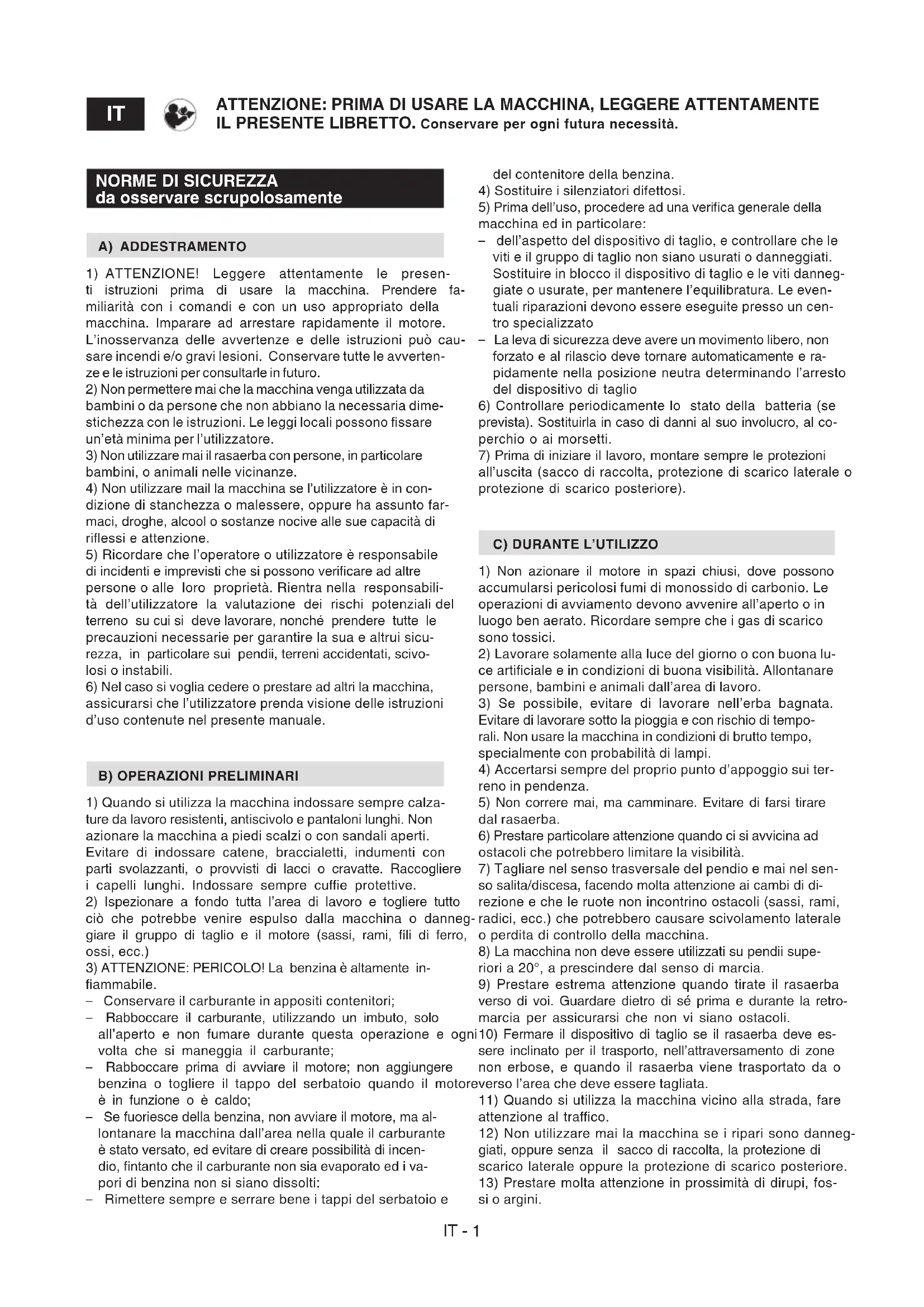

da osservare scrupolosamente A) ADDESTRAMENTO

1) ATTENZIONE! Leggere attentamente le presen-

ti istruzioni prima di usare la macchina. Prendere fa- miliarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente il motore. L’inosservanza delle avvertenze e delle istruzioni può cau- sare incendi e/o gravi lesioni. Conservare tutte le avverten- ze e le istruzioni per consultarle in futuro.

2) Non permettere mai che la macchina venga utilizzata da

bambini o da persone che non abbiano la necessaria dime- stichezza con le istruzioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.

3) Non utilizzare mai il rasaerba con persone, in particolare

bambini, o animali nelle vicinanze.

4) Non utilizzare mail la macchina se l’utilizzatore è in con-

dizione di stanchezza o malessere, oppure ha assunto far- maci, droghe, alcool o sostanze nocive alle sue capacità di riessi e attenzione.

5) Ricordare che l’operatore o utilizzatore è responsabile

di incidenti e imprevisti che si possono vericare ad altre persone o alle loro proprietà. Rientra nella responsabili- tà dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicu- rezza, in particolare sui pendii, terreni accidentati, scivo- losi o instabili.

6) Nel caso si voglia cedere o prestare ad altri la macchina,

assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

B) OPERAZIONI PRELIMINARI

1) Quando si utilizza la macchina indossare sempre calza-

ture da lavoro resistenti, antiscivolo e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti. Evitare di indossare catene, braccialetti, indumenti con parti svolazzanti, o provvisti di lacci o cravatte. Raccogliere i capelli lunghi. Indossare sempre cue protettive.

2) Ispezionare a fondo tutta l’area di lavoro e togliere tutto

ciò che potrebbe venire espulso dalla macchina o danneg- giare il gruppo di taglio e il motore (sassi, rami, li di ferro, ossi, ecc.)

3) ATTENZIONE: PERICOLO! La benzina è altamente in-

ammabile. – Conservare il carburante in appositi contenitori; – Rabboccare il carburante, utilizzando un imbuto, solo all’aperto e non fumare durante questa operazione e ogni volta che si maneggia il carburante; – Rabboccare prima di avviare il motore; non aggiungere benzina o togliere il tappo del serbatoio quando il motore è in funzione o è caldo; – Se fuoriesce della benzina, non avviare il motore, ma al- lontanare la macchina dall’area nella quale il carburante è stato versato, ed evitare di creare possibilità di incen- dio, ntanto che il carburante non sia evaporato ed i va- pori di benzina non si siano dissolti: – Rimettere sempre e serrare bene i tappi del serbatoio e

ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità. del contenitore della benzina.

4) Sostituire i silenziatori difettosi.

5) Prima dell’uso, procedere ad una verica generale della

macchina ed in particolare: – dell’aspetto del dispositivo di taglio, e controllare che le viti e il gruppo di taglio non siano usurati o danneggiati. Sostituire in blocco il dispositivo di taglio e le viti danneg- giate o usurate, per mantenere l’equilibratura. Le even- tuali riparazioni devono essere eseguite presso un cen- tro specializzato – La leva di sicurezza deve avere un movimento libero, non forzato e al rilascio deve tornare automaticamente e ra- pidamente nella posizione neutra determinando l’arresto del dispositivo di taglio

6) Controllare periodicamente lo stato della batteria (se

prevista). Sostituirla in caso di danni al suo involucro, al co- perchio o ai morsetti.

7) Prima di iniziare il lavoro, montare sempre le protezioni

all’uscita (sacco di raccolta, protezione di scarico laterale o protezione di scarico posteriore).

C) DURANTE L’UTILIZZO

1) Non azionare il motore in spazi chiusi, dove possono

accumularsi pericolosi fumi di monossido di carbonio. Le operazioni di avviamento devono avvenire all’aperto o in luogo ben aerato. Ricordare sempre che i gas di scarico sono tossici.

2) Lavorare solamente alla luce del giorno o con buona lu-

ce articiale e in condizioni di buona visibilità. Allontanare persone, bambini e animali dall’area di lavoro.

3) Se possibile, evitare di lavorare nell’erba bagnata.

Evitare di lavorare sotto la pioggia e con rischio di tempo- rali. Non usare la macchina in condizioni di brutto tempo, specialmente con probabilità di lampi.

4) Accertarsi sempre del proprio punto d’appoggio sui ter-

5) Non correre mai, ma camminare. Evitare di farsi tirare

6) Prestare particolare attenzione quando ci si avvicina ad

ostacoli che potrebbero limitare la visibilità.

7) Tagliare nel senso trasversale del pendio e mai nel sen-

so salita/discesa, facendo molta attenzione ai cambi di di- rezione e che le ruote non incontrino ostacoli (sassi, rami, radici, ecc.) che potrebbero causare scivolamento laterale o perdita di controllo della macchina.

8) La macchina non deve essere utilizzati su pendii supe-

riori a 20°, a prescindere dal senso di marcia.

9) Prestare estrema attenzione quando tirate il rasaerba

verso di voi. Guardare dietro di sé prima e durante la retro- marcia per assicurarsi che non vi siano ostacoli.

10) Fermare il dispositivo di taglio se il rasaerba deve es-

sere inclinato per il trasporto, nell’attraversamento di zone non erbose, e quando il rasaerba viene trasportato da o verso l’area che deve essere tagliata.

11) Quando si utilizza la macchina vicino alla strada, fare

attenzione al traco.

12) Non utilizzare mai la macchina se i ripari sono danneg-

giati, oppure senza il sacco di raccolta, la protezione di scarico laterale oppure la protezione di scarico posteriore.

13) Prestare molta attenzione in prossimità di dirupi, fos-

14) Avviare il motore con cautela secondo le istruzioni e te-

nendo i piedi ben distanti dal dispositivo di taglio.

15) Non inclinare il rasaerba per l’avviamento. Eettuare

l’avviamento su una supercie piana e priva di ostacoli o erba alta.

16) Non avvicinare mani e piedi accanto o sotto le parti ro-

tanti. Stare sempre lontani dell’apertura di scarico.

17) Non sollevare o trasportare il rasaerba quando il moto-

18) Non manomettere o disattivare i sistemi di sicurezza.

19) Non modicare le regolazioni del motore, e non fare

raggiungere al motore un regime di giri eccessivo.

20) Non toccare i componenti del motore che si riscaldano

durante l’uso. Rischio di ustioni.

21) Nei modello con trazione, disinnestare l’innesto della

trasmissione alle ruote prima di avviare il motore.

22) Utilizzare solo gli accessori approvati dal produttore

23) Non utilizzare la macchina se gli accessori/utensili non

sono installati nei punti previsti.

24) Disinnestare il dispositivo di taglio, fermare il motore

e staccare il cavo della candela (accertandosi che tutte le parti in movimento si siano completamente arrestate): – Durante il trasporto della macchina; – Ogni qualvolta si lasci la macchina incustodita. Nei mo- delli con avviamento elettrico, togliere anche la chiave; – Prima di rimuovere le cause di bloccaggio o disintasare il convogliatore di scarico; – Prima di controllare pulire o lavorare sulla macchina; – Dopo aver colpito un corpo estraneo. Vericare eventuali danni sulla macchina ed eettuare le necessarie ripara- zioni prima di usarla nuovamente.

25) Disinnestare il dispositivo di taglio e fermare il motore:

– Prima di fare rifornimento di carburante; – Ogni volta che si toglie o si rimonta il sacco di raccolta; – Ogni volta che si toglie o si rimonta il deettore di sca- rico laterale; – Prima di regolare l’altezza di taglio se questa operazio- ne non può essere eseguita dalla postazione del con- ducente.

26) Durante il lavoro mantenere sempre la distanza di sicu-

rezza dal dispositivo di taglio rotante, data dalla lunghez- za del manico.

27) Ridurre il gas prima di fermare il motore. Chiudere l’ali-

mentazione del carburante al termine del lavoro, seguendo le istruzioni fornite sul libretto.

28) ATTENZIONE – In caso di rotture o incidenti durante il

lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel ca- so di incidenti con lesioni personali o a terzi, attivare imme- diatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente even- tuali detriti che potrebbero arrecare danni o lesioni a perso- ne o a animali qualora rimanessero inosservati.

29) ATTENZIONE – Il livello di rumorosità e di vibrazioni

riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L’impiego di un elemento di taglio sbilanciato, l’eccessiva velocità di movimento, l’assenza di manutenzione inuiscono in modo signicativo nelle emis- sioni sonore e nelle vibrazioni. Di conseguenza è necessa- rio adottare delle misure preventive atte ad eliminare pos- sibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manutenzione della macchi- na, indossare cue antirumore, eettuare delle pause du- rante il lavoro.

D) MANUTENZIONE E MAGAZZINAGGIO

1) ATTENZIONE! – Staccare il cavo della candela e legge-

re le relative istruzioni prima di iniziare qualsiasi intervento di pulizia o manutenzione. Indossare indumenti adeguati e guanti di lavoro in tutte le situazioni di rischio per le mani.

2) ATTENZIONE! – Non usare mai la macchina con parti

usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati. Usare solo ricambi originali: l’uso di ricambi non originali e/o non correttamente monta- ti compromette la sicurezza della macchina, può causare incidenti o lesioni personali e solleva il Costruttore da ogni obbligo o responsabilità.

3) Tutte le operazioni di manutenzione e di regolazione non

descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato, che dispo- ne delle conoscenze e delle attrezzature necessarie an- ché il lavoro sia correttamente eseguito, mantenendo il gra- do di sicurezza originale della macchina. Operazioni ese- guite presso strutture inadeguate o da persone non quali- cate comportano il decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

4) Dopo ogni uso, scollegare il cavo della candela e control-

lare eventuali danni.

5) Mantenere serrati dadi e viti, per essere certi che la mac-

china sia sempre in condizioni sicure di funzionamento. Una manutenzione regolare è essenziale per la sicurezza e per mantenere il livello delle prestazioni.

6) Controllare regolarmente che le viti del dispositivo di ta-

glio siano serrate correttamente.

7) Indossare guanti da lavoro per maneggiare il dispositivo

di taglio, per smontarlo o rimontarlo.

8) Curare l’equilibratura del dispositivo di taglio quando

viene alato. Tutte le operazioni riguardanti il dispositivo di taglio (smontaggio, alatura, equilibratura, rimontaggio e/o sostituzione) sono lavori impegnativi che richiedono una specica competenza oltre all’impiego di apposite attrez- zature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguiti presso un centro specializzato.

9) Durante le operazioni di regolazione della macchina,

prestare attenzione ad evitare che le dita rimangano in- trappolate fra il dispositivo di taglio in movimento e le parti sse della macchina.

10) Non toccare il dispositivo di taglio ntanto che non sia

stato staccato il cavo della candela e che il dispositivo di taglio non sia completamente fermo. Durante gli interven- ti sul dispositivo di taglio, fare attenzione che il dispositi- vo di taglio può muoversi, anche se il cavo della candela è staccato.

11) Controllare di frequente la protezione di scarico late-

rale, oppure la protezione di scarico posteriore, il sacco si raccolta. Sostituirli se danneggiati.

12) Sostituire gli adesivi che riportano istruzioni e messaggi

di avvertenza, se danneggiati.

13) Riporre la macchina in un luogo inaccessibile ai bam-

14) Non riporre la macchina con della benzina nel serbato-

io in un locale dove i vapori di benzina potrebbero raggiun- gere una amma, una scintilla o una forte fonte di calore.

15) Lasciare rareddare il motore prima di collocare la mac-

china in un qualsiasi ambiente.

16) Per ridurre il rischio di incendio, mantenere il motore,

il silenziatore di scarico, l’alloggiamento della batteria e la zona di magazzinaggio della benzina liberi da residui d’er- ba, foglie o grasso eccessivo. Svuotare il sacco di raccol- ta e non lasciare contenitori con l’erba tagliata all’interno di un locale.IT - 3

17) Per ridurre il rischio di incendi, controllare regolarmente

che non vi siano perdite di olio e/o carburante.

18) Se il serbatoio deve essere vuotato, eettuare questa

operazione all’aperto e a motore freddo.

E) TRASPORTO E MOVIMENTAZIONE

1) Ogni volta che è necessario movimentare, sollevare, tra-

sportare o inclinare la macchina occorre: – Indossare robusti guanti da lavoro; – Aerrare la macchina in punti che orano una presa sicu- ra, tenendo conto del peso e della sua ripartizione – Impiegare un numero di persone adeguato al peso del- la macchina e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata – Assicurarsi che la movimentazione della macchina non produca perdite di benzina o causi danni o lesioni.

2) Durante il trasporto, assicurare adeguatamente la mac-

1) La tutela dell’ambiente deve essere un aspetto rilevan-

te e prioritario nell’uso della macchina, a benecio della convivenza civile e dell’ambiente in cui viviamo. Evitare di essere un elemento di disturbo nei confronti del vicinato.

2) Seguire scrupolosamente le norme locali per lo smalti-

mento di imballi, olii, benzina, ltri, parti deteriorate o qual- siasi elemento a forte impatto ambientale; questi riuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che prov- vederanno al riciclaggio dei materiali.

3) Seguire scrupolosamente le norme locali per lo smalti-

mento dei materiali di risulta dopo il taglio.

4) Al momento della messa fuori servizio, non abbandonare

la macchina nell’ambiente, ma rivolgersi a un centro di rac- colta, secondo le norme locali vigenti.

CONOSCERE LA MACCHINA

DESCRIZIONE DELLA MACCHINA

Questa macchina è una attrezzatura da giardinaggio e pre- cisamente un rasaerba con operatore a piedi. La macchina si compone essenzialmente di un motore, che aziona un dispositivo di taglio racchiuso in un carter, dotato di ruote e di un manico. L’operatore è in grado di condurre la macchina e di azionare i comandi principali mantenendosi sempre dietro al mani- co, e quindi a distanza di sicurezza dal dispositivo di taglio rotante. L’allontanamento dell’operatore dalla macchina provoca l’arresto del motore e del dispositivo di taglio entro alcuni secondi. Uso previsto Questa macchina è progettata e costruita per tagliare (e raccogliere) l’erba in giardini e aree erbose, di estensione rapportata alla capacità di taglio, eseguita con la presenza di un operatore a piedi. La presenza di accessori o di dispositivi specici può evi- tare la raccolta dell’erba tagliata oppure produrre un eetto “mulching” con deposizione dell’erba tagliata sul terreno. Tipologia di utente Questa macchina è destinata all’utilizzo da parte di consu- matori, cioè operatori non professionisti. Questa macchina è destinata ad un “uso hobbistico” Uso improprio Qualsiasi altro impiego, diorme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): – trasportare sulla macchina persone, bambini o animali; – farsi trasportare dalla macchina; – usare la macchina per trainare o spingere carichi; – usare la macchina per la raccolta di foglie o detriti; – usare la macchina per regolarizzare siepi, o per il taglio di vegetazione di tipo non erboso; – utilizzare la macchina in più di una persona; – azionare il dispositivo di taglio nei tratti non erbosi.

ETICHETTA DI IDENTIFICAZIONE

E COMPONENTI DELLA MACCHINA

(vedi figure a pag. ii)

1. Livello potenza acustica

2. Marchio di conformità CE

3. Anno di fabbricazione

5. Numero di matricola

6. Nome e indirizzo del Costruttore

7. Potenza nominale e velocità massima

di funzionamento motore

9. Ampiezza di taglio

13. Dispositivo di taglio

14. Protezione di scarico posteriore

14a. Deettore di scarico laterale (se previsto) 14b. Protezione di scarico laterale (se prevista)

15. Sacco di raccolta

18. Leva freno motore / dispositivo di taglio

19. Leva innesto trazione

L’esempio della dichiarazione di conformità si trova nella penultima pagina del manuale.

DESCRIZIONE DEI SIMBOLI RIPORTATI

25. Trazione inserita

36. Segnalatore contenuto sacco di raccolta:

alzato (a) = vuoto / abbassato (b) = pieno PRESCRIZIONI DI SICUREZZA - Il vostro rasaerba deve essere utilizzato con prudenza. A tale scopo, sulla macchi- na sono stati posti dei pittogrammi, destinati a ricordarvi le principali precauzioni d’uso. Il loro signicato è spiegato qui di seguito. Vi raccomandiamo inoltre di leggere attenta-IT - 4 mente le norme di sicurezza riportate nell’apposito capitolo del presente libretto. Sostituire le etichette danneggiate o illeggibili.

41. Attenzione: Leggere il libretto di istruzioni prima di usa-

42. Rischio di espulsione. Tenere le persone al di fuori

dell’area di lavoro, durante l’uso.

43. Rischio di tagli. Dispositivo di taglio in movimento. Non

introdurre mani o piedi all’interno dell’alloggiamento del dispositivo di taglio. Scollegare il cappuccio della candela e leggere le istruzioni prima di eettuare qual- siasi operazione di manutenzione o riparazione.

44. Solo per rasaerba con motore elettrico.

45. Solo per rasaerba con motore elettrico.

46. Rischio di tagli. Dispositivo di taglio. Non introdurre

Per il motore e la batteria (se prevista) leggere i relati- vi manuali di istruzioni. NOTA - La corrispondenza fra i riferimenti contenu- ti nel testo e le rispettive figure (poste alle pagg. iii e seguenti) è data dal numero che precede ciascun paragrafo.

1. COMPLETARE IL MONTAGGIO

NOTA La macchina può essere fornita con alcuni compo- nenti già montati. ATTENZIONE! Lo sballaggio e il completamento del montaggio devono essere effettuati su una super- ficie piana e solida, con spazio sufficiente alla movi- mentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti. Completare il montaggio della macchina, seguendo le in- dicazioni fornite nei fogli di istruzione che accompagnano ciascun componente da montare.

2. DESCRIZIONE DEI COMANDI

NOTA Il significato dei simboli riportati sui comandi è spie- gato nelle pagine precedenti.

2.1 Comando acceleratore

L’acceleratore è comandato dalla leva (1). Le posizioni della leva sono indicate dalla relativa tar- ghetta. Su alcuni modelli è previsto un motore senza acceleratore.

2.2 Leva freno motore / dispositivo

di taglio Il freno del dispositivo di taglio è comandato dalla leva (1), che dovrà essere tenuta contro il manico per l’avviamento e durante il funzionamento del rasaerba. Il motore si arresta al rilascio della leva.

2.3 Leva innesto trazione (se presente)

Nei modelli con trazione, l’avanzamento del rasaerba av- viene con la leva (1) spinta contro il manico. Il rasaerba smette di avanzare al rilascio della leva. L’avviamento del motore deve avvenire sempre con la tra- zione disinserita. ATTENZIONE! Per evitare di danneggiare la tra- smissione, evitare di tirare all’indietro la macchina con la trasmissione innestata.

2.4 Regolazione altezza taglio

La regolazione dell’altezza di taglio si eettua per mezzo delle apposite leve (1). Le quattro ruote dovranno essere regolate alla medesi- ma altezza. ESEGUIRE L’OPERAZIONE A DISPOSITIVO DI TAGLIO FERMO.

NOTA Questa macchina permette di effettuare la rasatura del prato in diverse modalità; prima di iniziare il lavoro è op- portuno predisporre la macchina in base a come si intende eseguire la rasatura. ESEGUIRE L’OPERAZIONE A MOTORE SPENTO. 3.1a Predisposizione per il taglio e la raccolta dell’erba nel sacco di raccolta: – Sollevare la protezione di scarico posteriore (1) e aggan- ciare correttamente il sacco di raccolta (2) come indica- to nella gura. 3.1b Predisposizione per il taglio e lo scarico po- steriore dell’erba: – Rimuovere il sacco di raccolta e assicurarsi che la pro- tezione di scarico posteriore (1) rimanga stabilmente abbassata. – Nei modelli con possibilità di scarico laterale: accertarsi che la protezione di scarico laterale (4) sia abbassata e bloccata dalla leva di sicurezza (3). 3.1c Predisposizione per il taglio e la sminuzzatura dell’erba (funzione “mulching” - se prevista): – Nei modelli con possibilità di scarico laterale: accertarsi che la protezione di scarico laterale (4) sia abbassata e bloccata dalla leva di sicurezza (3). – Sollevare la protezione di scarico posteriore (1) e intro- durre il tappo deettore (5) nell’apertura di scarico tenen- dolo leggermente inclinato verso destra; quindi ssarlo inserendo i due perni (6) nei fori previsti no a provocare lo scatto del dente di aggancio (7). Per rimuovere il tappo deettore (5), sollevare la protezio- ne di scarico posteriore (1) e premere al centro in modo da sganciare il dente (7). 3.1d Predisposizione per il taglio e lo scarico laterale dell’erba (se previsto) – Sollevare la protezione di scarico posteriore (1) e intro- durre il tappo deettore (5) nell’apertura di scarico tenen- dolo leggermente inclinato verso destra; quindi ssarlo inserendo i due perni (6) nei fori previsti no a provocare lo scatto del dente di aggancio (7). – Spingere leggermente la leva di sicurezza (3) e sollevare la protezione di scarico laterale (4). – Inserire il deettore di scarico laterale (8) come indica- to nella gura.IT - 5 – Richiudere la protezione di scarico laterale (4) in mo- do che il deettore di scarico laterale (8) risulti bloccato. Per rimuovere il deettore di scarico laterale: – Spingere leggermente la leva di sicurezza (3) e sollevare la protezione di scarico laterale (4). – Sganciare il deettore di scarico laterale (8). Per rimuovere il tappo deettore: – Sollevare la protezione di scarico posteriore (1); – Premere al centro in modo da sganciare il dente (7).

3.2 Avviamento del motore

Per l’avviamento, seguire le indicazioni del libretto del motore. Tirare la leva del freno del dispositivo di taglio (1) contro il manico e dare un deciso strappo dalla manopola della fune di avviamento (2).

3.3 Taglio dell’erba

L’aspetto del prato sarà migliore se i tagli saranno eet- tuati sempre alla stessa altezza e alternativamente nelle due direzioni. Quando il sacco di raccolta diventa troppo pieno, la rac- colta dell’erba non è più eciente e il rumore del rasaer- ba cambia. Per rimuovere e svuotare il sacco di raccolta, – arrestare il motore e attendere l’arresto del dispositivo di taglio; – sollevare la protezione di scarico posteriore, aerrare la maniglia e rimuovere il sacco di raccolta mantenendolo in posizione eretta.

• Nel caso di “mulching” o scarico posteriore dell’er- ba: evitare sempre di asportare una ingente quantità d’erba. Non asportare mai più di un terzo dell’altezza to- tale dell’erba in una sola passata! Adeguare la velocità di avanzamento alle condizioni del prato e alla quantità di erba asportata.

• Nel caso di scarico laterale (se previsto): è consiglia- bile eettuare un percorso che eviti di scaricare l’erba ta- gliata dalla parte del prato ancora da tagliare.

• Nel caso di sacco di raccolta con dispositivo segna- latore del contenuto (se previsto): durante il lavoro, con il dispositivo di taglio in movimento, il segnalatore ri- mane sollevato ntanto che il sacco di raccolta è in grado di ricevere l’erba tagliata; quando si abbassa, signica che il sacco di raccolta si è riempito e occorre svuotarlo. Consigli per la cura del prato Ogni tipologia di erba presenta caratteristiche diverse e può richiedere quindi diverse modalità per la cura del pra- to; leggere sempre le indicazioni contenute nelle confezioni delle sementi riguardo l’altezza di rasatura, rapportate alle condizioni di crescita della zona in cui si opera. Occorre tenere presente che la maggior parte dell’erba è composta da uno stelo e da una o più foglie. Se le foglie vengono tagliate completamente, il prato si danneggia e la ricrescita sarà più dicile. In linea generale, possono valere le seguenti indicazioni: – un taglio troppo basso provoca strappi e diradamenti nel tappeto erboso, con un aspetto “a macchie”; – in estate, il taglio deve essere più alto per evitare il dis- seccamento del terreno; – non tagliare l’erba quando è bagnata; ciò può ridurre l’ef- cienza del dispositivo di taglio per l’erba che vi si attac- ca e provocare strappi nel tappeto erboso; – nel caso di erba particolarmente alta, è bene eseguire una prima rasatura alla massima altezza consentita dalla macchina, seguita da una seconda rasatura a distanza di due o tre giorni.

3.4 Termine del lavoro

Al termine del lavoro, rilasciare la leva (1) del freno e scol- legare il cappuccio della candela (2). ATTENDERE L’ARRESTO DEL DISPOSITIVO DI TAGLIO prima di eettuare qualsiasi tipo di intervento.

4. MANUTENZIONE ORDINARIA

Conservare il rasarba in luogo asciutto. IMPORTANTE La manutenzione regolare e accurata è in- dispensabile per mantenere nel tempo i livelli di sicurezza e le prestazioni originali della macchina. Ogni operazione di regolazione o manutenzione deve es- sere eseguita a motore fermo, con il cavo della candela staccato.

1) Indossare robusti guanti da lavoro prima di ogni in-

tervento di pulizia, manutenzione o regolazione sulla macchina.

2) Lavare accuratamente la macchina con acqua dopo

ogni taglio; rimuovere i detriti d’erba e il fango accu- mulati all’interno dello chassis per evitare che, dissec- candosi, possano rendere dicoltoso il successivo av- viamento.

3) La verniciatura della parte interna dello chassis può

staccarsi nel tempo per l’azione abrasiva dell’erba ta- gliata; in questo caso, intervenire tempestivamente ri- toccando la verniciatura con una pittura antiruggine, per prevenire la formazione di ruggine che porterebbe alla corrosione del metallo.

4) Nel caso fosse necessario accedere alla parte inferiore,

inclinare la macchina esclusivamente dal lato indicato sul libretto del motore, seguendo le relative istruzioni, accertandosi della stabilità della macchina prima di ese- guire qualsiasi tipo di intervento. Nei modelli che preve- dono lo scarico laterale, occorre rimuovere il deettore di scarico (se montato - vedi 3.1.d)

5) Evitare di versare benzina sulle parti in plastica del mo-

tore o della macchina per evitare di danneggiarle, e ri- pulire immediatamente ogni traccia di benzina eventual- mente versata. La garanzia non copre i danni alle parti in plastica causati dalla benzina.

6) Per il lavaggio interno dello chassis, utilizzare l’apposito

attacco per il tubo dell’acqua (se previsto). Per eettua- re il lavaggio, portare l’altezza di taglio in posizione com- pletamente abbassata, quindi avviare il motore e inne- stare il dispositivo di taglio, rimanendo sempre dietro il manico del rasaerba,

7) Per assicurare il buon funzionamento e la durata del-

la macchina, è buona norma sostituire periodica- mente l’olio del motore, secondo la periodicità in- dicata nel Manuale di Istruzioni del motore stesso. Lo scarico dell’olio può essere eseguito pres- so un centro specializzato, oppure aspirando- lo dal bocchettone di riempimento per mezzo di una siringa, tenendo presente che può essere ne- cessario ripetere l’operazione alcune volte per es-IT - 6 sere certi del completo svuotamento del carter. Accertarsi di aver ripristinato il livello dell’olio, pri- ma di usare nuovamente la macchina.

4.1 Manutenzione del dispositivo di taglio

Ogni intervento sul dispositivo di taglio è opportuno che venga eseguito presso un Centro specializzato, che dispo- ne delle attrezzature più idonee. Su questa macchina è previsto l’impiego di un dispositivo di taglio risportante il codice indicato nella tabella a pagina vi. Data l’evoluzione del prodotto, il dispositivo di taglio sopra citato potrebbe essere sostituito nel tempo da altro, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento.

4.2 Regolazione della trazione

Nei modelli con trazione, la giusta tensione della cinghia si ottiene per mezzo del dado (1), no ad ottenere la misura indicata (6 mm).

Cosa fare se ... Origine del problema Azione correttiva

1. Il rasaerba a benzina non funziona

Manca l’olio o la benzina nel motore Procedere al controllo dei livelli dell’olio e della benzina La candela e il filtro non sono in buono stato Pulire la candela e il filtro che possono essere imbrattati o sostituirli Non è stata svuotata la benzina dal rasaerba alla fine della scorsa stagione Il galleggiante può essere bloccato; inclinate il rasaerba dal lato del carburatore

2. L’erba tagliata non viene più raccolta nel sacco

di raccolta Il dispositivo di taglio ha ricevuto un colpo Affilare il dispositivo di taglio o sostituirlo. Verificare le alette che orientano l’erba verso il sacco di raccolta L’interno dello chassis è sporco Pulire l’interno dello chassis per facilitare l’evacuazione dell’erba verso il sacco di raccolta

3. L’erba si taglia con difficoltà

Il dispositivo di taglio non è in buono stato Affilare il dispositivo di taglio o sostituirlo.

4. La macchina comincia a vibrare in modo anomalo

Danneggiamento o parti allentate Fermare la macchina e staccare il cavo della candela Verificare eventuali danneggiamenti Controllare se vi siano parti allentate e serrarle Provvedere alle verifiche, sostituzioni o riparazioni presso un Centro Specializzato In caso di qualsiasi dubbio o problema, non esitate a contattare il Servizio Assistenza più vicino o il Vostro Rivenditore.DE - 1 SICHERHEITSVORSCHRIFTEN zur strengsten Beachtung

IT (Traduzione delle istruzioni originali) Dichiarazione di Conformità CE (Direttiva Macchine 2006/42/CE, Allegato II, parte A) 1 La Società 2 Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi / taglio erba a) Tipo / Modello Base c) Anno di costruzione d) Matricola e) Motore: a scoppio

3) É conforme alle specifiche delle direttive:

f) Ente Certificatore g) Esame CE del tipo

4) Riferimento alle Norme armonizzate

i) Livello di potenza sonora misurato

j) Livello di potenza sonora garantito k) Ampiezza di taglio q) Persona autorizzata a costituire il FascicoloTecnico: r) Luogo e data
