20/10/2015 11:59:29 AM CОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

1 Отмена демонстрации 2 Настройка часов 3 Задание базовых настроек РАДИОПРИЕМНИК

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в

Предупреждение Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

СПРАВОЧНЫЕ МАТЕРИАЛЫ 20 Обслуживание Дополнительная информация УСТРАНЕНИЕ ПРОБЛЕМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе. Общие характеристики:
• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится. Как пользоваться данным руководством
• Операции объясняются в основном с использованием кнопок на передней панели модели KD-R971BT.
• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. ( 4)
• [XX] обозначает выбранные элементы.
• ( XX) означает, что материалы доступны на указанной странице.

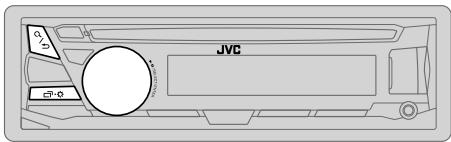

JS_JVC_KD_R971BT_E_RU.indd 2 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:42 PM ОСНОВНЫЕ СВЕДЕНИЯ Передняя панель Прикрепление Ручка регулировки громкости Загрузочный отсек Отсоединение

Порядок сброса Кнопка отсоединения

Дважды нажмите переключатель в течение 5 секунд после отсоединения передней панели.

На передней панели Включение питания

• Нажмите и удерживайте нажатой, чтобы отключить питание. Настройка громкости Поверните ручку регулировки громкости. Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.
• Нажмите кнопку еще раз, чтобы отменить действие. Выберите источник

• Нажмите кнопку Изменение отображаемой информации Нажмите кнопку несколько раз. , затем поверните ручку регулировки громкости в течение 2 секунд. несколько раз. ( 21)

Задание базовых настроек 1 Нажмите и удерживайте нажатой кнопку 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или

Отмена демонстрации При первом включении питания (или если для параметра [FACTORY RST] установлено значение [YES]) на дисплее отображается следующая информация: “CANCEL DEMO” “PRESS” “VOLUME KNOB” 1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES]. 2 Нажмите ручку регулировки громкости еще раз. Отображается надпись “DEMO OFF”.

активирован необходимый элемент. для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку 4 Нажмите Настройка часов 1 Нажмите и удерживайте нажатой кнопку 2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее. 3 Поверните ручку регулировки громкости для выбора элемента [CLOCK SET], а затем нажмите ее. 4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. День Час Минута 5 Поверните ручку регулировки громкости для выбора элемента [24H/ 12H], а затем нажмите ее. 6 Поверните ручку регулировки громкости для выбора [12 HOUR] или [24 HOUR], а затем нажмите ее. 7 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: XX SETTINGS BEEP (Не применимо, когда выбран 3-полосный кроссовер.) ON: Включение звука нажатия кнопки. ; OFF: Выключение. SRC SELECT AM * ON: Включение варианта AM при выборе источника. ; OFF: Отключение. AUX * ON: Включение варианта AUX при выборе источника. ; OFF: Отключение.

SYSTEM F/W xxxx FACTORY RST YES: Запуск обновления встроенного программного обеспечения. ; NO: Отмена (обновление не запущено). Подробнее об обновлении встроенного программного обеспечения см.: <http://www.jvc.net/cs/car/>. YES: Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций). ; NO: Отмена. CLOCK CLOCK SYNC AUTO: Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System. ; OFF: Отмена. CLOCK DISP ON: Даже в выключенном состоянии на дисплее отображается текущее время. ; OFF: Отмена. ENGLISH

Выберите язык отображения для меню и в применимых случаях информации о музыке. По умолчанию выбрано значение ENGLISH. ESPANOL

• Не отображается, если выбран соответствующий источник.

JS_JVC_KD_R971BT_E_RU.indd 4 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:43 PM РАДИОПРИЕМНИК Другие настройки 1 Нажмите и удерживайте нажатой кнопку 2 Поверните ручку регулировки громкости для выбора элемента [TUNER], а затем нажмите ее. 3 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 4 Повторяйте действие 3 до тех пор, пока не будет Индикатор “ST” загорается при приеме стереосигнала FM-трансляции достаточного уровня. Поиск радиостанции 1 Нажмите кнопку 2 Нажмите кнопку несколько раз для выбора FM или AM. для автоматического поиска радиостанции.

Нажмите и удерживайте нажатой кнопку , пока символ “M” не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную. выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 5 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку По умолчанию: XX RADIO TIMER Включение радио в определенное время независимо от текущего 1 ONCE/ DAILY/ WEEKLY/ OFF: Выбор частоты включения 2 FM/ AM: Выбор диапазона частот. 3 01 до 18 (для FM)/ 01 до 06 (для AM): Выбор запрограммированной радиостанции. 4 Установка дня*1 и времени включения. “M” загорается после завершения. Таймер радио не будет включен в следующих случаях.

• Устройство выключено.
• Значение [OFF] выбрано для [AM] в меню [SRC SELECT] после выбора таймера радио для AM. ( 4) SSM SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18: Автоматическое Настройки в памяти Можно сохранять до 18 радиостанций FM и 6 радиостанций AM. Сохранение радиостанции При прослушивании радиостанции.... Нажмите и удерживайте нажатыми нумерованные кнопки (1 – 6). 1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст “PRESET MODE”. 2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку. Запрограммированный номер мигает, и отображается надпись “MEMORY”. программирование до 18 радиостанций FM. Текст “SSM” перестает мигать после сохранения первых 6 радиостанций. Выберите SSM 07 – 12 / SSM 13 – 18 для сохранения следующих 12 радиостанций. Выбор сохраненной радиостанции Нажмите одну их нумерованных кнопок (1 – 6). 1 Нажмите кнопку 2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку для подтверждения. *1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].

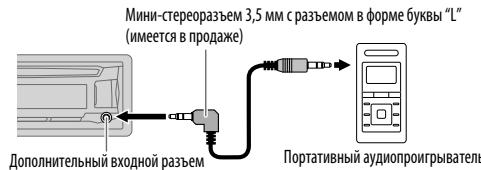

20/10/2015 4:51:43 PM AUX РАДИОПРИЕМНИК По умолчанию: XX LOCAL SEEK ON: Поиск только радиостанций FM-диапазона с хорошим качеством приема. ; OFF: Отмена.

• Выполняемые настройки применяются только к выбранному источнику/ радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще раз. IF BAND AUTO: Повышение избирательности тюнера для устранения интерференционных помех от соседних FM-радиостанций. (Сопровождается потерей стереоэффекта.) ; WIDE: Могут возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться. MONO ON: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ; OFF: Отмена. NEWS-STBY*2 ON: Устройство временно переключается на программу новостей, если она доступна. ; OFF: Отмена. REGIONAL*2 ON: Переключение на другую станцию только в определенном регионе с помощью элемента управления “AF”. ; OFF: Отмена. AF SET*2 ON: Автоматический поиск другой станции, транслирующей эту же программу в данной Использование портативного аудиопроигрывателя 1 Подключите портативный аудиопроигрыватель (имеется в Мини-стереоразъем 3,5 мм с разъемом в форме буквы “L” (имеется в продаже) Дополнительный входной разъем Портативный аудиопроигрыватель 2 Выберите [ON] для [AUX] в [SRC SELECT]. ( 4) 3 Нажмите кнопку несколько раз для выбора AUX. 4 Включите портативный аудиопроигрыватель и начните воспроизведение. Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала. сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ; OFF: Отмена. TI SET*2 ON: Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор “TI”). ; OFF: Отмена. PTY SEARCH*2 Выберите код PTY (см. ниже). Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию. Код PTY: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT *2 Только для источника FM.

JS_JVC_KD_R971BT_E_RU.indd 6 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:44 PM CD / USB / iPod / ANDROID Начало воспроизведения Происходит автоматическая смена источника, и начинается воспроизведение.

Извлечение диска Верхняя сторона Доступные для выбора источники:

• KD-R971BT / KD-R871BT: CD/ USB/ USB-IPOD/ ANDROID

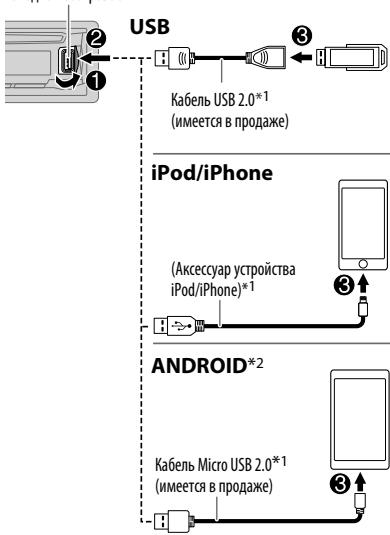

• KD-R774BT / KD-R771BT: CD/ USB/ ANDROID Входной USB-разъем USB Кабель USB 2.0*1 (имеется в продаже) iPod/iPhone (Аксессуар устройства iPod/iPhone)*1 ANDROID*2

На передней панели Перемотка назад или вперед*3 Нажмите и удерживайте нажатой кнопку Выбор дорожки или

Выбор папки*4 Нажмите кнопку

Воспроизведение в режиме повтора*5 Нажмите кнопку несколько раз.

: Звуковой компакт-диск TRACK RPT/ FOLDER RPT/ ALL RPT : Файл MP3/WMA/AAC/WAV/FLAC

ONE RPT/ ALL RPT/ RPT OFF

: iPod или ANDROID Воспроизведение в случайном порядке*5 Нажмите кнопку несколько раз.

: Звуковой компакт-диск FOLDER RND/ ALL RND/ RND OFF : Файл MP3/WMA/AAC/WAV/FLAC

*1 Не оставляйте кабель в автомобиле, когда он не используется. *2 При подключении устройства Android отобразится “Press [VIEW] to install JVC MUSIC PLAY APP”. Следуйте инструкциям на экране, Кабель Micro USB 2.0*1 (имеется в продаже) чтобы установить приложение. Вы также можете установить последнюю версию приложения JVC MUSIC PLAY на ваше устройство Android до его подключения. ( 20) *3 Для ANDROID: Применимо, только если выбрано [AUTO MODE]. ( 8) *4 Для CD: Только для файлов MP3/WMA/AAC. Эта функция не работают для устройства iPod/ ANDROID. *5 Для iPod/ ANDROID: Применимо, только если выбрано [HEAD MODE]/ [AUTO MODE]. ( 8)

20/10/2015 4:51:44 PM CD / USB / iPod / ANDROID Выбор режима управления Когда источником является USB-IPOD, последовательно нажимайте HEAD MODE: Управление устройством iPod с данного устройства. IPHONE MODE: Управление устройством iPod с самого iPod. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства. Выбор файла из папки/списка 1 Нажмите кнопку 2 Поверните ручку регулировки громкости для выбора папки/ списка, а затем нажмите ручку. 3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку. Быстрый поиск Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним. Для быстрого просмотра списка быстро поворачивайте ручку регулировки громкости. – Неприменимо для iPod. Когда источником является ANDROID, последовательно нажимайте AUTO MODE: Управление устройством Android с данного устройства через приложение JVC MUSIC PLAY, установленное на устройстве Android. AUDIO MODE: Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства. Выбор музыкального диска Нажмите кнопку несколько раз. Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).
• Выбранный привод устройства с несколькими дисками. Поиск по алфавиту (применимо только для iPod): Вы можете выполнить поиск файла по первому символу в имени. или быстро поверните ручку регулировки громкости, чтобы выбрать желаемый символ (A–Z/ 0–9/ OTHERS). – Выберите “OTHERS”, если первый символ отличается от A–Z, 0–9.

Для возврата к предыдущему элементу настройки нажмите кнопку Для отмены нажмите и удерживайте нажатой кнопку Для iPod применимо, только когда выбрано [HEAD MODE]. Для ANDROID применимо, только когда выбрано [AUTO MODE].

JS_JVC_KD_R971BT_E_RU.indd 8 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:45 PM BLUETOOTH® BLUETOOTH — Подключение Поддерживаемые профили Bluetooth – Hands-Free Profile — профиль громкой связи (HFP) – Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP) – Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP) – Serial Port Profile — профиль последовательного порта (SPP) – Phonebook Access Profile — профиль доступа к телефонной книге (PBAP) Поддерживаемые кодеки Bluetooth – Sub Band Codec (SBC) – Advanced Audio Coding (AAC) Подключение микрофона Задняя панель Микрофон (входит в комплект поставки) Входной разъем микрофона Сопряжение и подключение устройства Bluetooth в первый раз 1 Для включения устройства нажмите 2 На устройстве Bluetooth найдите и выберите “JVC UNIT”. На дисплее мигает надпись “BT PAIRING”.

• Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска. 3 В зависимости от прокручиваемых на экране данных выполните действие (A) или (B). Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной (A) “[Имя устройства]” “XXXXXX” “VOL – YES” “BACK – NO” “XXXXXX” — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения. Убедитесь, что ключи доступа, отображающиеся на устройстве и устройстве Bluetooth, одинаковы. Нажмите ручку регулировки громкости для подтверждения ключа доступа. Используйте устройство Bluetooth для подтверждения ключа доступа. (B) “[Имя устройства]” “VOL – YES” “BACK – NO” Нажмите ручку регулировки громкости, чтобы запустить сопряжение.
• При прокрутке на экране сообщения “PAIRING” “PIN 0000” введите PIN-код “0000” на устройстве Bluetooth. Перед сопряжением можно установить нужный PIN-код. ( 13)
• Если отображается только сообщение “PAIRING”, с помощью устройства Bluetooth подтвердите сопряжение. Сообщение “PAIRING COMPLETED” отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ “ ”. Загорается, показывая заряд батареи и силу сигнала.*

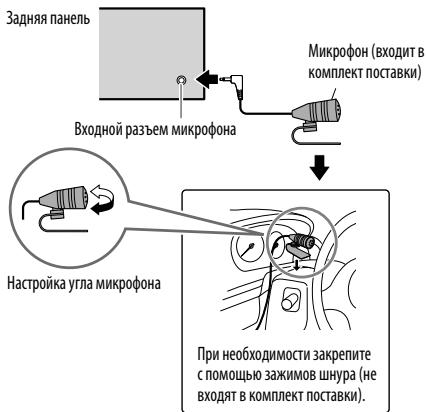

• Функционирование зависит от типа используемого телефона. Настройка угла микрофона При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки).

• Данное устройство поддерживает SSP (Secure Simple Pairing).
• Всего можно зарегистрировать (выполнить сопряжение) до 10 устройств.
• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, 13, [DELETE PAIR].
• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth.
• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.
• Подробные сведения см. в руководстве устройства Bluetooth.

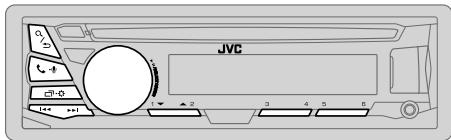

20/10/2015 4:51:45 PM BLUETOOTH® Автоматическое сопряжение BLUETOOTH — Мобильный телефон При подсоединении следующего устройства к входному USB-разъему автоматически активируется запрос на сопряжение (через Bluetooth). KD-R971BT / KD-R871BT: iPhone/ iPod touch/ Устройство Android KD-R774BT / KD-R771BT: Устройство Android Нажмите ручку регулировки громкости для сопряжения после того, как подтвердите имя устройства. Автоматически запрос на сопряжение активируется только при условии, что: – Функция Bluetooth подсоединенного устройства – Для параметра [AUTO CNNT] установлено значение [ON]. ( 13) – Приложение JVC MUSIC PLAY установлено на устройстве Android ( 7) и выбрана опция [AUTO MODE] ( 8). Прием вызова При поступлении входящего вызова:

• Для KD-R971BT: Кнопки будут мигать тем цветом, который вы выбрали в [RING COLOR]. ( 11) Для KD-R871BT / KD-R774BT / KD-R771BT: Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами в [RING ILLUMI]. ( 11)
• Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. ( 11) Во время вызова:
• Для KD-R971BT: Кнопки прекращают мигать и горят тем цветом, который вы выбрали в [RING COLOR]. ( 11) Для KD-R871BT / KD-R774BT / KD-R771BT: Кнопки прекращают мигать.
• Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано.

На передней панели Первый входящий вызов... Ответ на вызов

Отклонение вызова Нажмите и удерживайте или ручку регулировки громкости. Завершение вызова Нажмите и удерживайте или ручку регулировки громкости. или ручку регулировки громкости. Во время разговора при первом входящем вызове... Ответ на другой входящий вызов и удержание текущего

Отклонение другого входящего вызова Нажмите и удерживайте или ручку регулировки громкости. или ручку регулировки громкости.

Выполнение настроек для приема вызовов для включения режима Bluetooth. 1 Нажмите 2 Чтобы выбрать элемент, поверните ручку регулировки На передней панели При наличии двух активных вызовов... Завершение текущего вызова и активация удерживаемого вызова Нажмите и удерживайте регулировки громкости. Переключение между текущим вызовом и удерживаемым вызовом Нажмите кнопку

громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. Для возврата к предыдущему элементу настройки нажмите кнопку По умолчанию: XX Настройка громкости телефона [00] – [35] (По умолчанию: [15]) Во время вызова поверните ручку регулировки громкости.

• Эта настройка не влияет на уровень громкости других источников. Переключение между режимами громкой связи и частного разговора Во время вызова нажмите

• Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth. Улучшение качества голосовой связи Во время разговора по телефону.... 1 Нажмите и удерживайте нажатой кнопку 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку По умолчанию: XX MIC LEVEL –10 — +10 (–4): Чувствительность микрофона увеличивается с увеличением числа. NOISE RDCT –5 — +5 (0): Настраивайте уровень подавления шума, пока шум не будет минимальным во время ECHO CANCEL –5 — +5 (0): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время SETTINGS AUTO ANSWER 01 SEC — 30 SEC: Устройство автоматически отвечает на входящий вызов через выбранное время (в секундах). ; OFF: Отмена. RING COLOR (Для KD-R971BT) COLOR 01 — COLOR 49 (COLOR 08): Выбор цвета подсветки кнопок для извещения при поступлении входящего вызова и во время вызова. ; OFF : Отмена. RING ILLUMI (Для KD-R871BT / KD-R774BT / KD-R771BT) BLINK 1 — BLINK 5 (BLINK 2): Выбор шаблона мигания кнопок для извещения при входящем вызове. ; OFF : Отмена. телефонного разговора. телефонного разговора.

20/10/2015 4:51:46 PM BLUETOOTH® Выполнение вызова Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию. 1 Нажмите для включения режима Bluetooth. 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. Для возврата к предыдущему элементу настройки нажмите кнопку

RECENT CALL (Применимо, только если телефон поддерживает PBAP) 1 Нажмите ручку регулировки громкости для выбора имени или номера телефона.

• “<” указывает на входящий вызов, “>” указывает на исходящий вызов, а “M” указывает на пропущенный вызов.
• При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение “NO HISTORY”. 2 Нажмите ручку регулировки громкости, чтобы выполнить вызов. PHONEBOOK (Применимо, только если телефон поддерживает PBAP) 1 Нажмите для выбора нужного знака (A–Z, 0–9 и OTHERS).
• “OTHERS” отображается, если первый символ отличается от A–Z, 0–9. 2 Поверните ручку регулировки громкости для выбора имени, а затем нажмите ручку. 3 Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.
• При сопряжении телефонная книга подключенного телефона автоматически передается на устройство.
• Данное устройство может отображать только неакцентированные буквы. (Акцентированные буквы, такие как “Ú”, будут отображаться как “U”.) DIAL NUMBER 1 Поверните ручку регулировки громкости и выберите число (от 0 до 9) или символ ( , #, +). 2 Нажмите для переноса позиции ввода. Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод номера телефона. 3 Нажмите ручку регулировки громкости, чтобы выполнить вызов. VOICE Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. ( Выполнение вызова с помощью распознавания

Выполнение вызова с помощью распознавания 1 Нажмите и удерживайте для активации подсоединенного телефона. 2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.

• Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.
• Это устройство также поддерживает функцию интеллектуального личного помощника iPhone. Настройки в памяти Сохранение контакта в памяти Вы можете сохранить до 6 контактов под нумерованными кнопками (1–6). 1 Нажмите для включения режима Bluetooth. 2 Поверните ручку регулировки громкости для выбора [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER], а затем нажмите 3 Поверните ручку регулировки громкости для выбора контакта или ввода номера телефона. Если контакт выбран, нажмите ручку регулировки громкости для отображения номера телефона. 4 Нажмите и удерживайте нажатыми нумерованные кнопки (1–6). После сохранения контакта отображается сообщение “MEMORY P(выбранный запрограммированный номер)”. Чтобы удалить контакт из памяти, в действии 2 выберите [DIAL NUMBER] и сохраните пустой номер. Выполнение вызова из памяти для включения режима Bluetooth. 1 Нажмите 2 Нажмите одну их нумерованных кнопок (1–6). 3 Нажмите ручку регулировки громкости, чтобы выполнить При отсутствии сохраненных в памяти контактов отображается сообщение “NO PRESET”.

JS_JVC_KD_R971BT_E_RU.indd 12 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:46 PM BLUETOOTH® Настройки режима Bluetooth 1 Нажмите и удерживайте нажатой кнопку 2 Поверните ручку регулировки громкости для выбора элемента [BLUETOOTH], а затем нажмите ее. 3 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 4 Повторяйте действие 3 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку По умолчанию: XX 5 Нажмите Выбор телефона или аудиоустройства для подключения или отключения. PHONE*1 “ ” отображается перед именем устройства при установлении соединения. AUDIO*1 APPLICATION*1 Отображение имени подключенного телефона с помощью приложения JVC Smart Music Control *2. “ ” отображается перед именем устройства при установлении соединения. 1 Поверните ручку регулировки громкости для выбора удаляемого устройства, а затем нажмите ручку. 2 Поверните ручку регулировки громкости для выбора [YES] или [NO], а затем нажмите ручку. Изменение PIN-кода (до 6 цифр). SET PINCODE 1 Для выбора номера поверните ручку регулировки громкости. (0000) 2 Нажмите для переноса позиции ввода. Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод PIN-кода. 3 Нажмите ручку регулировки громкости для подтверждения. AUTO CNNCT ON: Устройство автоматически повторно подключается, когда устройство Bluetooth, подключавшееся последним, находится в зоне действия. ; OFF: Отмена. AUTO PAIR ON: Устройство автоматически выполняет сопряжение с поддерживаемым устройством Bluetooth (iPhone/ iPod touch/ Устройство Android), когда оно подключено к входному разъему USB. В зависимости от операционной системы подключенного устройства, данная функция может не работать. ; OFF: Отмена. INITIALIZE YES: Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.). ; NO: Отмена. INFORMATION MY BT NAME: Отображает имя устройства (JVC UNIT). ; MY ADDRESS: Отображает адрес этого устройства. *1 Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth. *2 Функция JVC Smart Music Control предназначена для просмотра состояния приемника автомобиля JVC и выполнения простых операций управления на смартфонах Android. Для получения сведений о работе функции JVC Smart Music Control посетите веб-сайт JVC: <http://www.jvc.net/cs/car/>. DELETE PAIR Режим проверки совместимости Bluetooth Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

• Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth. 1 Нажмите и удерживайте нажатой кнопку Отображается сообщение “BLUETOOTH” “CHECK MODE”. На дисплее прокручивается сообщение “SEARCH NOW USING PHONE” “PIN IS 0000”. 2 Найдите и выберите “JVC UNIT” на устройстве Bluetooth в течение 3 минут. 3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C). (A) “PAIRING” “XXXXXX” (6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа. (B) “PAIRING” “PIN IS 0000”: Введите “0000” на устройстве Bluetooth. (C) “PAIRING”: Используйте устройство Bluetooth для подтверждения сопряжения. После успешного выполнения сопряжения отображается сообщение “PAIRING OK” “[Имя устройства]” и запускается проверка совместимости Bluetooth. Если отобразится сообщение “CONNECT NOW USING PHONE”, выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить. На дисплее мигает надпись “TESTING”. Результаты подключения мигают на экране. “PAIRING OK” и/или “H.FREE OK”*1 и/или “A.STREAM OK”*2 и/или “PBAP OK”*3 : Совместимо *1 Совместимо с профилем громкой связи (HFP) *2 Совместимо с профилем расширенного распространения звука (A2DP) *3 Совместимо с профилем доступа к телефонной книге (PBAP) Через 30 секунд отобразится сообщение “PAIRING DELETED”, показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.
• Для отмены нажмите и удерживайте в нажатом положении , чтобы отключить питание, затем снова включите

20/10/2015 4:51:47 PM ЗВУКОВЫЕ НАСТРОЙКИ BLUETOOTH® BLUETOOTH — Звук Аудиопроигрыватель через Bluetooth несколько раз для выбора BT AUDIO. 1 Нажмите кнопку 2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth.

На передней панели Воспроизведение /

Нажмите ручку регулировки громкости. Выбор группы/папки Нажмите кнопку

Нажмите и удерживайте нажатой кнопку

Воспроизведение в режиме повтора

TRACK RPT, ALL RPT, RPT OFF

Выбор запрограммированного эквалайзера Нажмите кнопку несколько раз. Нажмите кнопку , затем поверните ручку регулировки громкости в течение 5 секунд. Запрограммированный эквалайзер: FLAT (по умолчанию)/ HARD ROCK / POP / HIP HOP / R&B / JAZZ / CLASSICAL / USER Сохранение собственных настроек звука , чтобы перейти к настройке EASY 1 Нажмите и удерживайте EQ. 2 Поверните ручку регулировки громкости для выбора элемента, а Нажмите кнопку несколько раз. Воспроизведение в случайном порядке Нажмите кнопку Выбор файла из папки/

См. “Выбор файла из папки/списка” на стр. 8. затем нажмите ручку. Для настройки обращайтесь к разделу [EASY EQ] ( 15), настройка будет сохранена в разделе [USER].

• Для возврата к предыдущему элементу настройки нажмите кнопку

• Чтобы выйти, нажмите

Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве. Другие настройки 1 Нажмите и удерживайте нажатой кнопку 2 Поверните ручку регулировки громкости для выбора элемента ( 15), а затем нажмите ручку. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

EQ SETTING EQ PRESET Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру. (Чтобы использовать настройки, заданные в [EASY EQ], выберите [USER] или [PRO EQ].) FLAT / HARD ROCK / POP / HIP HOP / R&B / JAZZ / CLASSICAL / USER EASY EQ PRO EQ Настройте собственные параметры звука. Настройки сохраняются в разделе [USER].

• Заданные настройки могут повлиять на текущие настройки [PRO EQ]. SUB.W SP *1*2: От 00 до +06 (По умолчанию: 03 SUB.W *1*3: От –50 до +10 BASS LVL: От –09 до +09 MID LVL: От –09 до +09 TRE LVL: От –09 до +09 00) SUB.W *3 FADER BALANCE *4 VOL ADJUST AMP GAIN Настройте собственные параметры звука. Настройки сохраняются в разделе [USER].
• Заданные настройки могут повлиять на текущие настройки [EASY EQ].

62.5HZ LVL От –09 до +09 (00): Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.) SPK SIZE BASS EXT ON: Включение усиленных нижних частот. ; BASS EXT OFF: Отмена. 100HZ / 160HZ / 250HZ / 400HZ / 630HZ / 1KHZ / 1.6KHZ / 2.5KHZ / 4KHZ / 6.3KHZ / 10KHZ / 16kHZ LVL От –09 до +09 (00): (См. выше)

Q FACTOR Q 1.35/ Q 1.50/ Q 2.00: Настройка коэффициента качества. AUDIO BASS BOOST +01 — +05: Выбор предпочитаемого уровня подъема нижних частот. ; OFF: Отмена. LOUD 01 / 02: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости. ; OFF: Отмена.

SPK-OUT *2 (Не применимо, когда выбран 3-полосный кроссовер.) От 00 до +06 (+03): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. ( 27) PRE-OUT *3 От –50 до +10 (00): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (SW или REAR/SW) через внешний усилитель. ( 27) ON / OFF: Включение или выключение выходного сигнала низкочастотного динамика. (Не применимо, когда выбран 3-полосный кроссовер.) R15 — F15 (00): Настройка выходного баланса передних и задних динамиков. L15 — R15 (00): Настройка выходного баланса левых и правых динамиков. –15 — +06 (00): Программирование первоначального уровня громкости для каждого источника (в сравнении с уровнем громкости FM). Перед настройкой выберите источник, который необходимо настроить. LOW POWER: Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ; HIGH POWER: Максимальный уровень громкости — 35. (Не применимо, когда выбран 3-полосный кроссовер.) В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. ( 16, Настройки выхода на динамики) В зависимости от выбранного вами типа кроссовера (см. [X ' OVER TYPE] ниже), будут отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. ( 17, Настройки кроссовера) По умолчанию выбран тип 2-полосового кроссовера. Внимание: Настройте уровень громкости перед тем, как изменять X ' OVER TYPE, во избежание неожиданного повышения или понижения выходного уровня. (Отображается только в том случае, если выбран параметр [X ' OVER 3-WAY]) YES: Выбор типа 2-полосового кроссовера. ; NO: Отмена. (Отображается только в том случае, если выбран параметр [X ' OVER 2-WAY]) YES: Выбор типа 3-полосового кроссовера. ; NO: Отмена. *1 Отображается только в том случае, если параметр [SUB.W] имеет значение [ON]. *2 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W]. ( 16) *3 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. ( 16) *4 Эта настройка не влияет на выходной сигнал сабвуфера.

20/10/2015 4:51:48 PM ЗВУКОВЫЕ НАСТРОЙКИ (Для KD-R871BT) SND EFFECT Аудиосигнал через линейный выход (Не применимо для источника TUNER.) SML/ MED/ LRG: Виртуальное улучшение звукового пространства. ; OFF: Отмена. Настройка в

RESPONSE LV1/ LV2/ LV3: Виртуальное повышение реалистичности звучания. ; OFF: Отмена. REAR/REAR Выход на передние динамики Выход на задние динамики SOUND LIFT LV1/ LV2/ LV3: Виртуальная регулировка позиции звука, воспроизводимого через динамики. ; OFF: Отмена.

Выход на передние динамики Выход сабвуфера

ON: Усиление частоты в целью снижения шума, слышимого извне автомобиля, или шума шин. ; OFF: Отмена.

Выход на передние динамики Выход сабвуфера

(Не применимо для источника TUNER и источника AUX.) ON: Улучшение качества звучания сжатых музыкальных данных. ; OFF: Отмена. ENHANCE Настройки выхода на динамики (Только для X ' OVER 2-WAY) Выберите настройку выхода на динамики [SPK/PRE OUT] в соответствии с методом подключения динамиков. Подсоединение через разъемы линейного выхода Для подключений через внешний усилитель. ( 27) Аудиосигнал через линейный выход FRONT REAR

Выход на задние динамики Выход сабвуфера (по умолчанию)

L (левый): Выход сабвуфера R (правый): (Звук отключен) Выход сабвуфера REAR/REAR REAR/SW (по умолчанию) (Для KD-R774BT / KD-R771BT) Аудиосигнал через линейный выход Настройка в

REAR/SW REAR/REAR Выход на задние динамики

Выход сабвуфера (по умолчанию) Выход сабвуфера

Подсоединение через акустические провода Для подключений без использования внешнего усилителя. Однако данная настройка также позволяет использовать низкочастотный динамик. ( 27) (Для KD-R971BT) Настройка в

FRONT Аудиосигнал через провод заднего динамика Настройка в

L (левый) R (правый) REAR/REAR Выход на задние динамики Выход на задние динамики

Выход на задние динамики Выход на задние динамики

Выход сабвуфера (Звук отключен) Если выбрано [SUB.W/SUB.W]: – [HIGH 120HZ] выбрано в [SUB.W LPF] и опция [THROUGH] недоступна. – [R02] выбрано в [FADER] и для выбора доступен диапазон с [R15] до [00].

JS_JVC_KD_R971BT_E_RU.indd 16 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:48 PM ЗВУКОВЫЕ НАСТРОЙКИ Настройки кроссовера Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. ( 27) Если вы выберите неправильный тип:

• Динамики могут повредиться.
• Уровень выходного звука может быть чрезмерно высоким или низким. SPK SIZE (размер динамика) Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.
• Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.
• Когда [NONE] выбрано для [TWEETER] в [FRONT], [REAR] и [SUBWOOFER] для [SPK SIZE], настройка [X ‘ OVER] выбранного динамика не доступна. X ‘ OVER (кроссовер) [FRQ]/ [HPF FRQ]/ [LPF FRQ]: Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот).
• Если выбрано [THROUGH], все сигналы передаются на выбранные [SLOPE]/ [HPF SLOPE]/ [LPF SLOPE]: Регулировка крутизны кроссовера.
• Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме [THROUGH]. [PHASE]: Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика. [GAIN LEFT]/ [GAIN RIGHT]/ [GAIN]: Регулировка уровня выходного сигнала выбранного динамика. Элементы настройки 2-полосного кроссовера SPK SIZE FRONT REAR *1 8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/ 5×7"/ 6×8"/ 6×9"/ 7×10" SML/ MID/ LRG/ NONE (не подключено) TWEETER 8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/ 5×7"/ 6×8"/ 6×9"/ 7×10"/ NONE (не подключено) 16CM/ 20CM/ 25CM/ 30CM/ 38CM OVER/ NONE (не подключено) SIZE SUBWOOFER *2*3

–06DB/ –12DB/ –18DB/ –24DB SLOPE REVERSE (180°)/ NORMAL (0°) PHASE GAIN От –08DB до 00DB *1 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/REAR] или [REAR/SUB.W]. ( 16) *2 Для KD-R871BT / KD-R774BT / KD-R771BT: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. ( 16) *3 Отображается только в том случае, если параметр [SUB.W] имеет значение [ON]. ( 15)

20/10/2015 4:51:48 PM ЗВУКОВЫЕ НАСТРОЙКИ Элементы настройки 3-полосного кроссовера НАСТРОЙКИ ДИСПЛЕЯ KD-R871BT / KD-R774BT / KD-R771BT KD-R971BT SPK SIZE TWEETER

LPF SLOPE –06DB/ –12DB PHASE REVERSE (180°)/ NORMAL (0°) GAIN От –08DB до 00DB LPF FRQ 30HZ/ 40HZ/ 50HZ/ 60HZ/ 70HZ/ 80HZ/ 90HZ/ 100HZ/ 120HZ/ 150HZ/ 180HZ/ 220HZ/ 250HZ/ THROUGH SLOPE –06DB/ –12DB PHASE REVERSE (180°)/ NORMAL (0°) GAIN От –08DB до 00DB 1 Нажмите и удерживайте нажатой кнопку 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку По умолчанию: XX DISPLAY DIMMER Снижение яркости подсветки дисплея и кнопок. OFF: Затемнение выключено. ON: Затемнение включено. Яркость переключается на настройку [NIGHT]. ( 19, [BRIGHTNESS]) DIMMER TIME: Настройка времени включения и выключения затемнения. 1 Поверните ручку регулировки громкости для настройки значения времени [ON], а затем нажмите ручку. 2 Поверните ручку регулировки громкости для настройки значения времени [OFF], а затем нажмите ручку. (По умолчанию: [ON]: 18:00 или 6:00 PM [OFF]: 6:00 или 6:00 AM) AUTO: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля. *1

• Отображается только в том случае, если параметр [SUB.W] имеет значение [ON]. ( 15)

JS_JVC_KD_R971BT_E_RU.indd 18 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:49 PM НАСТРОЙКИ ДИСПЛЕЯ BRIGHTNESS SCROLL *2 Настройка яркости кнопок и дисплея для дневного и ночного времени по отдельности. 1 DAY / NIGHT: Выбор дневного или ночного времени. 2 Выбор зоны. ( 18) 3 Задание уровня яркости (от 00 до 31). (По умолчанию: KD-R971BT: DAY: 31 ; NIGHT: 11 KD-R871BT / KD-R774BT / KD-R771BT:

BUTTON ZONE: DAY: 25 ; NIGHT: 09

DISP ZONE: DAY: 31 ; NIGHT: 12) DAY COLOR ONCE: Однократная прокрутка отображаемой информации. ; AUTO: Повторная прокрутка через 5-секундные интервалы. ; OFF: Отмена. COLOR GUIDE COLOR (для KD-R971BT) PRESET Отдельный выбор цвета подсветки для дисплея и кнопок. Цвет по умолчанию: ALL ZONE: [COLOR 08], DISP ZONE: [COLOR 01],

ZONE 1: [COLOR 08], ZONE 2: [COLOR 46]

1 Выбор зоны. ( 18) 2 Выберите цвет для выбранной зоны.

• USER: Отображается цвет, созданный вами для [DAY COLOR] или [NIGHT COLOR].
• COLOR FLOW01 – COLOR FLOW03: Цвет изменяется с разной скоростью.
• GROOVE/ TECHNO/ EMOTION/ RELAX/ SPECTRUM/ SWEEP/ POP: Отображается выбранная цветовая комбинация.*3 (Доступно для выбора, только когда в действии 1 выбрана опция [ALL ZONE].) NIGHT COLOR Сохраните собственные дневные и ночные цвета для другой зоны. 1 Выбор зоны. ( 18) 2 RED / GREEN / BLUE: Выберите основной цвет. 3 От 00 до 31: Выбор уровня. Повторите действия 2 и 3 для всех первичных цветов.
• Настройка сохраняется в разделе [USER] меню [PRESET].
• Если значение [00] выбрано для первичных цветов в зоне [DISP ZONE], на дисплее ничего не отображается. ON: Изменение подсветки кнопок и дисплея при выполнении настроек в меню или в поиске списка. Цвет зоны дисплея будет автоматически изменяться в зависимости от уровня громкости. ; OFF: Отмена. Цвета [NIGHT COLOR] и [DAY COLOR] изменяется путем включения и выключения фар автомобиля. *1 Необходимо подключение провода регулятора освещенности. ( 27) *2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее. *3 Если выбрана одна из этих цветовых комбинаций, цвет подсветки [ZONE 1], [DISP ZONE], [ZONE 2] изменяется на цвет по умолчанию.

20/10/2015 4:51:49 PM СПРАВОЧНЫЕ МАТЕРИАЛЫ Обслуживание Чистка устройства В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью. Очистка разъема Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем. Разъем (на обратной стороне лицевой панели) Не касайтесь записанной поверхности диска. Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой. Не используйте никакие дополнительные принадлежности для диска. Проводите чистку по направлению от центра диска к его краю. Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.

• При извлечении дисков из устройства держите их горизонтально.
• Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска. Обращение с дисками:

Дополнительная информация Посетите следующий веб-сайт <http://www.jvc.net/cs/car/>, чтобы получить: – Последние обновления встроенного программного обеспечения и последний список поддерживаемых – Приложение для устройств Android™ JVC MUSIC PLAY – Любая другая последняя информация Общие характеристики

• Данное устройство обеспечивает воспроизведение только следующих компакт-дисков: Воспроизводимые файлы
• Воспроизводимый звуковой файл: KD-R971BT / KD-R871BT: MP3 (.mp3)/ WMA (.wma)/ AAC (.aac) KD-R774BT / KD-R771BT: MP3 (.mp3)/ WMA (.wma)
• Воспроизводимые диски: CD-R/CD-RW/CD-ROM
• Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена файлов.
• Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32 Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей воспроизведение может оказаться невозможным. Файлы AAC (.m4a) на устройстве USB или компакт-диске, закодированные с помощью iTunes, не могут воспроизводиться на данном устройстве. Диски, которые нельзя воспроизвести на данном устройстве

Диски некруглой формы. Диски, записанная поверхность которых окрашена, или диски со следами загрязнений. Записываемые диски, которые не были финализированы. Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства. Об устройствах USB

• Данное устройство может воспроизводить следующие файлы, сохраненные на запоминающем устройстве USB большой емкости: KD-R971BT / KD-R871BT: MP3/ WMA/ AAC/ WAV/ FLAC KD-R774BT / KD-R771BT: MP3/ WMA/ WAV/ FLAC
• Запрещается подключать USB-носитель через USB-концентратор.
• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.
• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А.

• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом “Compact Disc Digital Audio”. Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска “DualDisc”.
• Подробные сведения и примечания относительно звуковых файлов, доступных для воспроизведения, представлены в интерактивном руководстве на следующем веб-сайте <http://www.jvc.net/cs/car/>.

JS_JVC_KD_R971BT_E_RU.indd 20 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:49 PM СПРАВОЧНЫЕ МАТЕРИАЛЫ Об iPod/iPhone Made for - iPod touch (2nd, 3rd, 4th и 5th generation) - iPod classic - iPod nano (3rd, 4th, 5th, 6th и 7th generation) - iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus

• Просмотр видеофайлов в меню “Videos” в режиме [HEAD MODE] невозможен.
• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.
• В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве. Об устройствах Android
• Данное устройство поддерживает Android OS 4.1 и выше.
• Некоторые устройства Android (с OS 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.
• Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и AOA 2.0, данное устройство всегда воспроизводит через AOA 2.0 в качестве приоритета. Изменение отображаемой информации Каждое нажатие кнопки переключает отображаемую информацию.
• Если информация не доступна или не записана, отображается сообщение “NO TEXT”, “NO NAME” или другая информация (например, название радиостанции). FM или AM Название радиостанции (PS) Частота Тип программы (PTY) Радиотекст+ День/часы Индикатор уровня Индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета *2 (обратно к началу) CD или USB (Для CD-DA) Время воспроизведения День/часы Название диска Название дорожкиe Индикатор уровня Индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета *2 (обратно к началу) (Для файлов MP3/WMA/AAC/WAV/FLAC) Время воспроизведения День/часы Название альбома/Исполнитель Название дорожкиe Имя папки/файла Индикатор уровня Индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета *2 (обратно к началу) USB-IPOD или ANDROID Время воспроизведения День/часы Название альбома/Исполнитель Название дорожкиe Индикатор уровня Индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета*2 (обратно к началу) AUX AUX День/часы Индикатор уровня Индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета*2 (обратно к началу) BT AUDIO Время воспроизведения День/часы Название альбома/Исполнитель Название дорожкиe Индикатор уровня Индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета*2 (обратно к началу) Доступные кириллические символы Допустимые символы Отображение индикаторов

(Только для радиостанций FM-вещания системы передачи цифровой информации) О функции Bluetooth

• В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.
• Устройство может не работать с некоторыми устройствами Bluetooth.
• Окружающая среда оказывает влияние на состояние сигнала.

*1 Для KD-R871BT / KD-R774BT / KD-R771BT: Яркость подсветки кнопок изменяется и синхронизируется с уровнем звука. *2 Для KD-R971BT: Цвет подсветки кнопок и подсветки дисплея изменяется и синхронизируется с уровнем звука.

20/10/2015 4:51:49 PM УСТРАНЕНИЕ ПРОБЛЕМ

Способы устранения Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание. Отображается надпись “PROTECTING SEND SERVICE”. Отправьте устройство в ближайший сервисный центр. Источник нельзя выбрать. Проверьте настройку [SRC SELECT]. ( 4)

• Статические помехи при прослушивании радио. Плотно вставьте антенну. Невозможно извлечь диск. Нажмите и удерживайте кнопку для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения. Отображается надпись “IN DISC”. Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска. Поочередно появляются надписи “PLEASE” и “EJECT”.

Неправильный порядок воспроизведения. Порядок воспроизведения определяется по имени файла (USB) или в порядке записи файлов (диск). Время от начала воспроизведения неправильное. Это зависит от прежнего процесса записи. Отображается сообщение “NOT SUPPORT”, и дорожка пропускается. Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. ( 20) CD / USB / iPod Отображается надпись

“MISWIRING CHECK WIRING

THEN PWR ON”. Продолжает мигать текст “READING”.

• Установите оптимальный уровень громкости.
• Проверьте кабели и соединения. Способы устранения Текст “CANNOT PLAY” мигает и/ или подключенное устройство нельзя определить.

• Убедитесь в том, что подключенное устройство совместимо с данным устройством, и что формат файлов поддерживается. ( 20)
• Повторно подключите устройство. Проигрыватель iPod/iPhone не включается или не работает.

• Проверьте соединение между устройством и iPod/iPhone.
• Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки. “LOADING” отображается при переходе в режим поиска посредством нажатия

• Не используйте многоуровневую иерархическую структуру и много

• Перезагрузите диск или повторно подключите USB-устройство. Данное устройство еще подготавливает список музыки на iPod/ iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже. Правильные символы не отображаются.

• Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.
• В зависимости от выбранного вами языка отображения ( 4), некоторые символы могут отображаться неправильно.

• Во время воспроизведения не слышен звук.
• Звук выводится только с устройства Android.

• Повторно выполните подключение устройства Android.
• Если работает режим [AUDIO MODE], запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.
• Если работает режим [AUDIO MODE], перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.
• Перезапустите устройство Android.
• Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. ( 21) Не удается воспроизвести в режиме [AUTO MODE].

• Убедитесь в том, что приложение JVC MUSIC PLAY APP установлено на устройство Android. ( 7)
• Повторно выполните подключение устройства Android и выберите соответствующий режим управления. ( 8)
• Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. ( 21) Продолжает мигать текст “NO DEVICE” или “READING”.

• Отключите на устройстве Android опции для разработчика.
• Повторно выполните подключение устройства Android.
• Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. ( 21) и вставьте диск правильно. ANDROID CD / USB / iPod Радиоприемник Общие характеристики Звук не слышен.

Выключите режим энергосбережения на устройстве Android. Устройства Bluetooth не обнаружены.

• Выполните поиск с устройства Bluetooth еще раз.
• Выполните сброс устройства. ( 3) Сопряжение невозможно.

• Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.
• Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. ( 9) Возникает эхо или шум.

• Отрегулируйте положение микрофона. ( 9)
• Проверьте настройку [ECHO CANCEL]. ( 11) Плохое качество звука

• Уменьшите расстояние между устройством и устройством Bluetooth.
• Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети. Во время воспроизведения аудиопроигрывателя Bluetooth происходит прерывание звука.

• Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.
• Выключите и включите приемник, затем подключите устройство.
• Другие устройства Bluetooth могут пытаться подключиться к устройству. Не удается осуществить управление подключенным аудиопроигрывателем Bluetooth.

• Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP — профиль удаленного управления звуком и видеоизображением). (См. инструкции к аудиопроигрывателю.)
• Отключите и подключите проигрыватель Bluetooth еще раз. Способы устранения “PAIRING FULL” Число зарегистрированных устройств уже достигло предела. Повторите попытку после удаления неиспользуемого устройства. “PLEASE WAIT” Приемник выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите устройство, после чего выполните повторное подключение устройства Bluetooth. “NOT SUPPORT” Подключенный телефон не поддерживает функцию распознавания

“ERROR” Попытайтесь выполнить операцию еще раз. Если снова отображается сообщение “ERROR”, проверьте, поддерживает ли устройство запрашиваемую функцию.

Выполните сброс приемника и повторите операцию. Если снова отображается сообщение “H/W ERROR”, обратитесь в ближайший сервисный центр. ( 13, DELETE PAIR)

• Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.
• Повторно выполните подключение устройства Android.
• Перезапустите устройство Android. Bluetooth® ANDROID Прерывистое воспроизведение или пропускается звук. При повторном возникновении проблем сбросьте устройство. ( 3)

20/10/2015 4:51:52 PM ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 87,5 МГц — 108,0 МГц (интервалом 50 кГц) USB-стандарт USB 1.1, USB 2.0 (Полноскоростной) 0,71 мкВ/75 Ом Совместимые устройства Запоминающее устройство большой емкости Пороговая чувствительность (ДИН отношение сигнал/шум = 46 дБ) 2,0 мкВ/75 Ом Частотная характеристика (±3 дБ) 30 Гц — 15 кГц Отношение сигнал/шум (MONO) 64 дБ Разделение стереоканалов (1 кГц) 40 дБ MW Диапазон частот

28,2 мкВ Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц) Полезная чувствительность (отношение сигнал/шум = 20 дБ) 50 мкВ GaAIAs Система файлов FAT12/ 16/ 32 Максимальный ток источника питания 5 В пост. тока Преобразователь (D/A) с цифровым

24 бит MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование Файлы AAC-LC “.aac” (Кроме KD-R774BT / KD-R771BT) 1,5 A WAV-декодирование Линейная импульсно-кодовая модуляция FLAC-декодирование Файлы FLAC Частотная характеристика (±3 дБ) 20 Гц — 20 кГц Максимальное напряжение на входе 1 000 мВ Цифровой фильтр (D/A) 8-кратная дискретизация Полное сопротивление на входе 30 кОм Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV)

Bluetooth версии 2.1+EDR / Bluetooth 3.0 Коэффициент детонации Ниже измерительных возможностей Диапазон частот 2,402 ГГц — 2,480 ГГц Частотная характеристика (±1 дБ) 20 Гц — 20 кГц Выходная мощность Класс мощности 2: +4 дБм (МАКС.), 0 дБм (СРЕД.) Суммарное нелинейное искажение (1 кГц) 0,01 % Максимальный диапазон связи Луч обзора приблизительно 10 м (32,8 фута) Отношение сигнал/шум (1 кГц) 105 дБ

Динамический диапазон 90 дБ SSP (Secure Simple Pairing — безопасное простое сопряжение) Разделение каналов 85 дБ

MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование Файлы AAC-LC “.aac” (Кроме KD-R774BT / KD-R771BT) HFP1.6 (Hands-Free Profile — профиль громкой связи) A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука) AVRCP1.5 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением) PBAP (Phonebook Access Profile — профиль доступа к телефонной книге) SPP (Serial Port Profile — профиль последовательного порта) Bluetooth Проигрыватель компакт-дисков 531 кГц — 1 611 кГц (интервалом 9 кГц) Полезная чувствительность (отношение сигнал/шум = 20 дБ) Лазерный диод USB Диапазон частот Полезная чувствительность (отношение сигнал/шум = 26 дБ)

Mаксимальная выходная мощность 50 Bт × 4 или 50 Вт × 2 + 50 Вт × 1 (Низкочастотный динамик = 4 Ом) Полный диапазон частот (енее чем 1 % THD) 22 Bт × 4 Полное сопротивление катушки громкоговорителя 4 Ом — 8 Ом Уровень/нагрузка предусилителя (CD/USB) нагрузка 4 000 мВ/10 кОм Полное сопротивление выхода предусилителя ≤ 600 Ом Рабочее напряжение (допустимо от 10,5 — 16 В) 14,4 В Максимальное текущее потребление 10 A Диапазон рабочих температур –10°C — +60°C Установочные размеры (Ш × B × Г) 182 мм × 53 мм × 158 мм

1,1 кг Данные могут быть изменены без уведомления. УСТАНОВКА И ПОДКЛЮЧЕНИЕ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. ( 15)
• Установите устройство под углом менее 30º.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый. Стандартная процедура 1 Извлеките ключ из замка зажигания, затем отсоедините разъем автомобильного аккумулятора. 2 Правильно подключите провода. См. раздел “Подключение проводов”. ( 27) 3 Установите устройство в вашем автомобиле. См. раздел “Установка устройства (установка в приборную панель)”. 4 Подключите клемму автомобильного аккумулятора. 5 Нажмите , чтобы включить питание. 6 Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. (

20/10/2015 4:51:52 PM УСТАНОВКА И ПОДКЛЮЧЕНИЕ Список деталей для установки Установка устройства (установка в приборную панель) (A) Передняя панель (B) Декоративная панель (C) Посадочный корпус (D) Жгут проводов Подключите необходимые провода. ( 27) Фиксатор вверху Перед сборкой расположите декоративную панель, как

(E) Ключ для демонтажа Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса. Выходные разъемы Для настройки 2-полосного кроссовера При установке без посадочного корпуса 1 Снимите посадочный корпус и декоративную панель с устройства. 2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине). Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства. Порядок извлечения

Выход заднего динамика Фронтальный выход Выход сабвуфера Фронтальный выход Выходные разъемы задних динамиков/низкочастотного динамика : Выходные разъемы задних динамиков/низкочастотного динамика Для настройки 3-полосного кроссовера 3 пары REAR FRONT 2 пары FRONT REAR/ 1 пара REAR/

Выход на высокочастотный динамик Выход на среднечастотный динамик Выход на низкочастотный динамик Выход на среднечастотный динамик Выход на низкочастотный динамик : Выход на низкочастотный динамик

JS_JVC_KD_R971BT_E_RU.indd 26 Data Size: Book Size: B6L (182 mm x 128 mm) B6L (182 mm x 128 mm) 20/10/2015 4:51:53 PM Подключение проводов Выходные разъемы ( 26) При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы предотвратить повреждение устройства. KD-R971BT KD-R774BT / KD-R771BT KD-R871BT Предохранитель (10 A) Разъем для антенны Входной разъем микрофона ( 9) Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel (Vauxhall) Kрасный (Kабель зажигания) Kабель зажигания (Kрасный) A7 (Красный)

Kабель батареи Схема соединений по умолчанию Лампа синяя/жёлтая (Провод дистанционного управления с руля) STEERING WHEEL REMOTE К адаптеру дистанционного управления с руля

A4 Жёлтый A5 Синий/белый A6 Оранжевый/белый

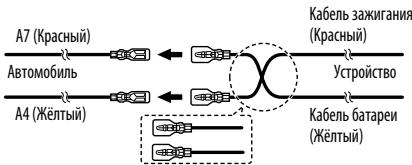

A4 (Жёлтый) Если соединение не выполняется, не вытаскивайте кабель из наконечника. Жёлтый (Kабель батареи) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке. Kрасный (A7)

• Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, 16.

Если в автомобиле отсутствует разъем ISO Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем. Разъемы ISO

Цвет и функция : Аккумулятор : Управление питанием : Переключатель управления освещением Kрасный : Зажигание (АCC) : Заземляющее соединение (земля) : Задний динамик (правый) Фиолетовый ] Фиолетовый/чёрный [ Для 3-полосного кроссовера: Высокочастотный динамик (правый) : Передний динамик (правый) Cерый ] Для 3-полосного кроссовера: Среднечастотный Серый/чёрный [ динамик (правый) : Передний динамик (левый) Для 3-полосного кроссовера: Среднечастотный Белый/чёрный [ динамик (левый) : Задний динамик (левый) * Для 3-полосного кроссовера: Высокочастотный Зелёный/чёрный [ динамик (левый)
