Тип продукта	Автомагнитола одинарная DIN
Марка	JVC
Модель	KD-R784BT
Размеры (Д x В x Г)	178 x 50 x 160 мм
Вес	1,2 кг
Питание	12 В пост. тока, отрицательная масса
Макс. выходная мощность	50 Вт x 4
CD-плеер	CD, CD-R/RW, MP3, WMA
Подключение Bluetooth	Громкая связь и аудиопоток
USB-порт	Передний, для USB-накопителя (MP3/WMA)
Вспомогательный вход	Mini-jack 3,5 мм на передней панели
Радиотюнер	AM/FM с RDS
Основные функции	Воспроизведение CD/USB, Bluetooth, радио RDS, предустановленный эквалайзер
Управление	Съемная лицевая панель, пульт ДУ в комплекте
Дисплей	ЖК-экран с подсветкой
Чистка	Мягкая сухая ткань; избегать химических средств
Обслуживание	Чистить контакты съемной лицевой панели
Безопасность	Противоугонная съемная лицевая панель
Запасные части	Доступны в сервисном центре JVC
Ремонтопригодность	Индекс ремонтопригодности: 7,5/10
Документация	Инструкция по эксплуатации, загружаемая в формате PDF

Часто задаваемые вопросы - KD-R784BT JVC

Как подключить телефон через Bluetooth?

Включите Bluetooth на телефоне, затем на автомагнитоле нажмите кнопку BT (или SOURCE несколько раз). Выберите 'Pairing' в меню Bluetooth. Найдите 'JVC KD-R784BT' на телефоне и подтвердите PIN-код (по умолчанию 0000).

Что делать, если автомагнитола не включается?

Проверьте предохранители автомобиля и магнитолы. Убедитесь, что провода питания (постоянный и зажигание) подключены правильно. Если проблема сохраняется, проверьте с другим источником 12 В.

Как сбросить устройство?

Нажмите кнопку RESTART (находится на лицевой панели или спереди с помощью ручки) острым предметом. Все настройки вернутся к заводским.

Могу ли я воспроизводить аудиофайлы с USB-накопителя?

Да, подключите USB-накопитель, отформатированный в FAT32, с файлами MP3 или WMA. Магнитола воспроизведет их автоматически. Используйте кнопки навигации для выбора папок.

Как настроить эквалайзер?

Нажмите EQ (предустановки), чтобы выбрать режим (Rock, Pop, Jazz и т.д.) или зайдите в меню Audio для ручной настройки низких, средних и высоких частот.

Лицевая панель не фиксируется, что делать?

Убедитесь, что панель правильно выровнена, и нажмите до щелчка. Протрите контакты сухой тканью. Если проблема сохраняется, обратитесь в сервисный центр.

Как сохранить радиостанции?

Настройтесь на нужную станцию, затем удерживайте одну из кнопок 1–6 до звукового сигнала. Станция будет сохранена под этой кнопкой.

Могу ли я использовать внешний Bluetooth-адаптер?

Нет, автомагнитола уже имеет встроенный Bluetooth. Добавлять адаптер не нужно.

Как чистить автомагнитолу?

Используйте мягкую сухую ткань. Никогда не используйте растворители или абразивные средства. Для лицевой панели снимите ее и протрите контакты слегка влажной тканью.

Где скачать полную инструкцию?

Зайдите на notice-facile.com, найдите 'JVC KD-R784BT' и бесплатно скачайте PDF. Там содержатся все подробные инструкции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-R784BT JVC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

JVCKENWOOD Corporation

Made for

iPod

iPhone

Bluetooth®

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного обслуживания JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Условия хранения:

Температура: от -30°C до +85°C

Влажность: от 0% до 90%

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.

For Israel

Декларация соответствия относительно Директивы RE 2014/53/EU Декларация соответствия относительно Директивы RoHS 2011/65/EU

Производитель:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Представительство в ЕС:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

iii

English

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-R981BT/ KD-R889BT/KD-R881BT/KD-R784BT/KD-R782BT» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия EC доступен по следующему адресу в сети Интернет: http://www.jvc.net/cs/car/eudoc/

Українська

СОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ПОДГОТОВКА К

ЭКСПЛУАТАЦИИ 2

ОСНОВНЫЕ СВЕДЕНИЯ 3

НАЧАЛО ЭКСПЛУАТАЦИИ 4

1 Отмена демонстрации
2 Установка часов и даты
3 Задание базовых настроек

РАДИОПРИЕМНИК 6

AUX 8

СПРАВОЧНЫЕ МАТЕРИАЛЫ 26

Обслуживание

Дополнительная информация

УСТРАНЕНИЕ ПРОБЛЕМ 28

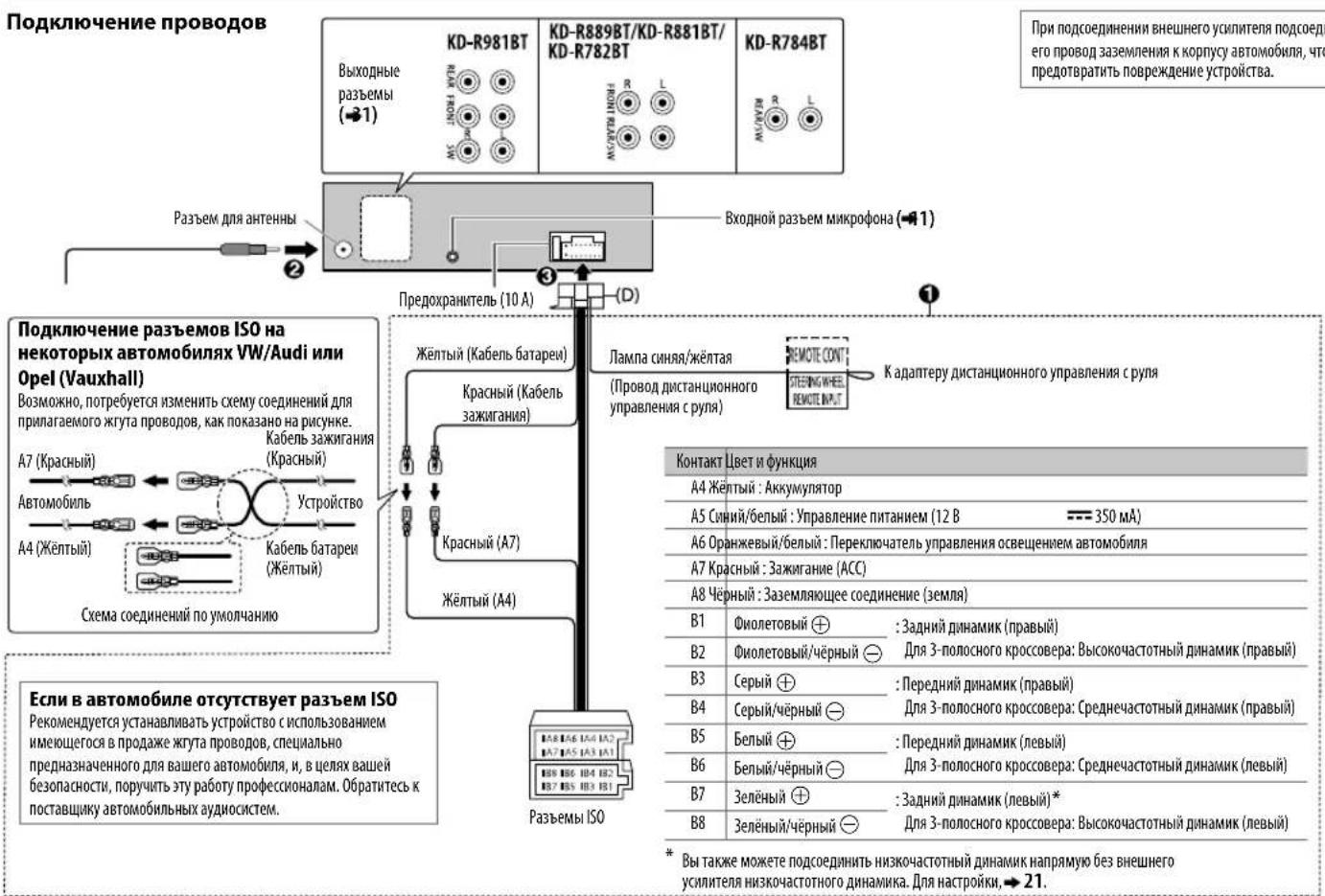

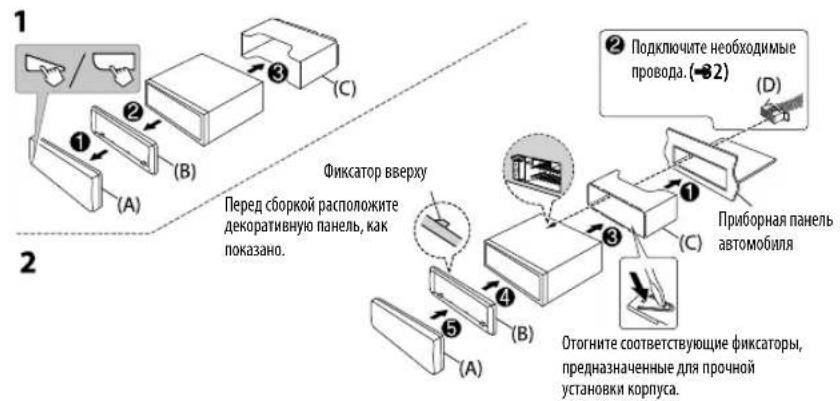

УСТАНОВКА И

ПОДКЛЮЧЕНИЕ 30

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ 33

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

▲ Предупреждение

- Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-R981BT или KD-R889BT.
• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (5)
  • [XX] обозначает выбранные элементы.
  • (→X) означает, что материалы доступны на указанной странице.

ОСНОВНЫЕ СВЕДЕНИЯ

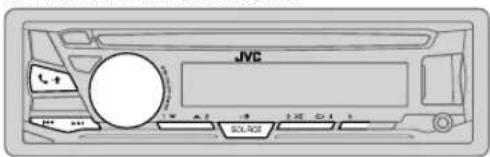

Передняя панель

KD-R981BT/KD-R784BT/KD-R782BT:

Ручка регулировки громкости Загрузочный отсек

Дисплей

Кнопка отсоединения

Задача	На передней панели

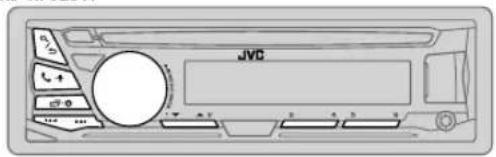

	KD-R981BT/KD-R784BT/KD-R782BT:	KD-R889BT/KD-R881BT:
Включение питания	Нажмите кнопкуSOURCE-♣Нажмите и удерживайте нажатой, чтобы отключить питание.	Нажмите кнопкуSRC-♣Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости	Поверните ручку регулировки громкости. Нажмите кнопку .	VOL+/-Нажмите и удерживайте в нажатом положении для +последовательного увеличения уровня громкости громкостидо 15.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.Нажмите кнопку еще раз, чтобы отменить действие.	Нажмите кнопку►/II ENTER, чтобы выключить звук или приостановить воспроизведение.Нажмите кнопку еще раз, чтобы отменить действие.
Выберите источник	Нажмите кнопку Source раз.Нажмите кнопку Source верните ручку регулировки громкости в течение 2 секунд.	Нажмите кнопку SRC колько раз.Нажмите SRC колько нажмите (в течение 2 секунд).VOL+/-
Изменение отображаемой информации	Нажмите кнопку се 积лько раз. (-28)	Нажмите кнопку се 积лько раз. (-28)

НАЧАЛО ЭКСПЛУАТАЦИИ

KD-R981BT/KD-R784BT/KD-R782BT:

При первом включении питания (или если для параметра [FACTORY RESET] установлено значение [YES]) на дисплее отображается следующая информация: "CANCEL DEMO"→ "PRESS"→ "VOLUME KNOB"

1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES].

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись "DEMO OFF".

KD-R889BT/KD-R881BT:

При первом включении питания (или если для параметра [FACTORY RESET] установлено значение [YES]) на дисплее отображается следующая информация: "CANCEL DEMO" → "PRESS ENTER"

1 Нажмите кнопку ▶/II ENTER В качестве начальной настройки выбрано значение [YES].

2 Нажмите кнопку 📋ДН БАЭТЕР Отображается надпись "DEMO OFF".

4

РУССКИЙ

Установка часов и даты

KD-R981BT/KD-R784BT/KD-R782BT:

1 Нажмите и удерживайте нажатой кнопку ☐ 2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее.

Чтобы настроить часы

3 Поверните ручку регулировки громкости для выбора элемента [CLOCK ADJUST], а затем нажмите ее.

4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. Час → Минута

5 Поверните ручку регулировки громкости для выбора элемента [CLOCK FORMAT], а затем нажмите ее.

6 Поверните ручку регулировки громкости для выбора [12H] или [24H], а затем нажмите ее.

Чтобы установить дату

7 Поверните ручку регулировки громкости для выбора элемента [DATE SET], а затем нажмите ее.

8 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. День → Месяц → Год

9 Нажмите для выхода.

KD-R889BT/KD-R881BT:

1 Нажмите и удерживайте нажатой кнопку □-♂ 2 Нажмите ,VO6b+выбрать [CLOCK] а затем нажмите ▶/II ENTER

Чтобы настроить часы

3 Нажмите ,VOL+/-ыбрать [CLOCK ADJUST], а затем нажмите ▶/II ENTER 4 Нажмите VOL +/−, чтобы выполнить настройки, а затем нажмите ▶/II ENTER. Час → Минута

5 Нажмите ,灵活 выбрать [CLOCK FORMAT], а затем нажмите ▶/II ENTER 6 Нажмите ,灵活 выбрать [12H] или [24H], а затем нажмите ▶/II ENTER

Чтобы установить дату

7 Нажмите , Уббы-выбрать [DATE SET], а затем нажмите ▶/II ENTER 8 Нажмите VOL +/−, чтобы выполнить настройки, а затем нажмите ▶/II ENTER. День → Месян► Год

9 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/2

НАЧАЛО ЭКСПЛУАТАЦИИ

Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку
2 KD-R981BT/KD-R784BT/KD-R782BT: Чтобы выбрать элемент, поверните

ручку регулировки громкости

(см. следующую таблицу), затем

нажмите ее.

KD-R889BT/KD-R881BT:

Нажмите VOL+/- , чтобы выбрать

элемент (см. следующую таблицу),

затем нажмите ▶/II ENTER.

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/→

По умолчанию: XX

SYSTEM

KEY BEEP	(Не применимо, когда выбран 3-полосный кроссовер.)ON: Включение звука нажатия кнопки. ; OFF: Выключение.
SOURCE SELECT
AM SRC*	ON: Включение варианта AM при выборе источника. ; OFF: Отключение. (-6)
BUILT-IN AUX*	ON: Включение варианта AUX при выборе источника. ; OFF: Отключение. (-8)
F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: Запуск обновления встроенного программного обеспечения. ; NO: Отмена (обновление не запущено).Подробнее об обновлении встроенного программного обеспечения см.:.
FACTORY RESET YES : Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций). ; NO: Отмена.

* Не отображается, если выбран соответствующий источник.

CLOCK
TIME SYNC	ON: Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System.; OFF: Отмена.
CLOCK DISPLAY ON	: Даже в выключенном состоянии на дисплее отображается текущее время.;OFF: Отмена.
ENGLISH	Выберите язык отображения для меню и в применимых случаях информации о музыке.
РУССКИЙ
ESPANOL	По умолчанию выбрано значение ENGLISH.

РАДИОПРИЕМНИК

KD-R981BT/KD-R784BT/KD-R782BT:

Индикатор "ST" загорается при приеме стереосигнала FM-трансляции достаточного уровня.

Поиск радиостанции

1 Нажмите кнопку SQUHRCE-☐ KD-R981BT/KD-R784BT/KD-R782BT) или SRC-☐ (для KD-R889BT/KD-R881BT) несколько раз для выбора FM или AM.
2 Нажмите кнопку для автоматического поиска радиостанции.

(или)

Нажмите и удерживайте нажатой кнопку , пенс символ "М" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции....

Нажмите и удерживайте нажатой одну из номерованных кнопок (1 – 6). (или)

KD-R981BT/KD-R784BT/KD-R782BT:

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст "PRESET MODE".
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку. Запрограммированный номер мигает, и отображается надпись "MEMORY".

KD-R889BT/KD-R881BT:

1 Нажмите и удерживайте в нажатом положении ▶ ENTER замигает текст "PRESET MODE".
2 Нажмите , Volб4 выбрать запрограммированный номер, а затем нажмите ▶/II ENTER. Запрограммированный номер мигает, и отображается надпись "MEMORY".

Выбор сохраненной радиостанции

Нажмите одну из нумерованных кнопок (1 – 6). (или)
1 Нажмите кнопку .Q/→
2 KD-R981BT/KD-R784BT/KD-R782BT: Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку. KD-R889BT/KD-R881BT: Нажмите VOL +/−, чтобы выбрать запрограммированный номер, а затем нажмите ▶/II ENTER.

РАДИОПРИЕМНИК

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 KD-R981BT/KD-R784BT/KD-R782BT: Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
KD-R889BT/KD-R881BT:
Нажмите VOL+/- , чтобы выбрать элемент (см. следующую таблицу), затем нажмите▶/II ENTER.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.
Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

TUNER SETTING

RADIO TIMER

Включение радио в определенное время независимо от текущего источника.1 ONCE/DAILYWEEKLY/OFF: Выбор частоты включения таймера.2 FM/AM: Выбор диапазона частот.3 01 до 18 (для FM)01 до 06 (для AM): Выбор запрограммированной радиостанции.4 Установка днё 1 и времени включения.“♡” загорается после завершения.Таймер радио не будет включен в следующих случаях.• Устройство выключено.• Значение [OFF] выбрано для [AM SRC]в меню [SOURCE SELECT] после выбора таймера радио для AM. (-5)

SSM

SSM 01—06/SSM 07—12/SSM 13—18: Автоматическое программирование до 18 радиостанций FM. Текст “SSM” перестает мигать после сохранения первых 6 радиостанций. Выберите SSM 07—12/SSM 13—18 для сохранения следующих 12 радиостанций.

*1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].

LOCAL SEEK ON	: Поиск только радиостанций FM-диапазона с хорошим качеством приема. ;OFF: Отмена.•Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройки требуетсявыполнить еще раз.
IF BAND AUTO	____; Повышение избирательности тюнера для устранения интерференционныхпомех от соседних FM-радиостанций. (Сопровождается потерей стереоэффекта.) ;WIDE: Могут возникать интерференционные помехи от соседних FM-радиостанций, нопри этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
MONO SET ON	: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может бытьутрачен). ;OFF: Отмена.
NEWS SET*2	ON: Устройство временно переключается на программу новостей, если она доступна. ;OFF: Отмена.
REGIONAL*2	ON: Переключение на другую станцию только в определенном регионе с помощьюэлемента управления "AF".OFF: Отмена.
AF SET*2	ON: Автоматический поиск другой станции, транслирующей эту же программу в даннойсети Radio Data System с более высоким качеством приема, если текущее качествоприема является неудовлетворительным. ;OFF: Отмена.
TI*2	ON: Позволяет устройству временно переключаться в режим приема сообщений одвижении на дорогах, когда эти сообщения доступны (загорается индикатор "TI"). ;OFF: Отмена.
PTY SEARCH* 2	Выберите код PTY (см. ниже).Если есть радиостанция, передающая в эфир программу того же кода PTY, что былвыбран, осуществляется настройка на эту радиостанцию.

*2 Только для источника FM.

KoD PTY

NEWS, AFFAIRS INFO, SPORT, EDUCATE DRAMA, CULTURE SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE JAZZ COUNTRYNATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

AUX

Использование портативного аудиопроигрывателя

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

KD-R889BT/KD-R881BT:

Дополнительный входной разъем

2 Выберите [ON] для [BUILT-IN AUX] в [SOURCE SELECT]. (→5)
3 Нажмите кнопку SOURCE-① KD-R981BT/KD-R784BT/KD-R782BT) или SRC-② (для KD-R889BT/KD-R881BT) несколько раз для выбора AUX.
4 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

CD/USB/iPod/ANDROID

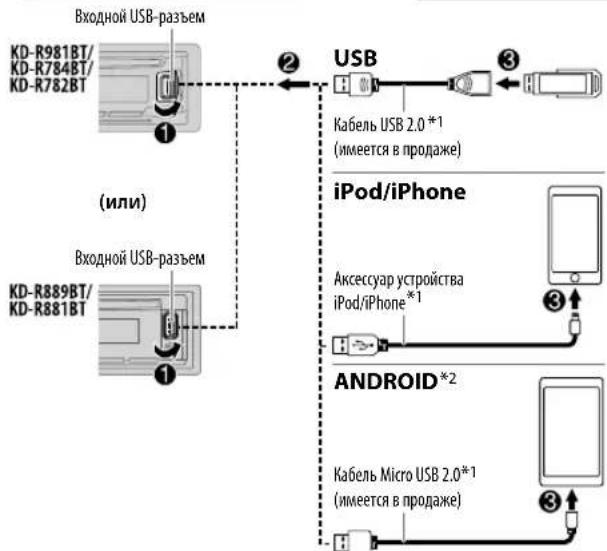

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

CD

KD-R981BT/KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

* 1 Не оставляйте кабель в автомобиле, когда он не используется.

* 2 При подключении устройства Android отобразится "Press [VIEW] to install JVC MUSIC PLAY APP". Следуйте инструкциям на экране, чтобы установить приложение. Вы также можете установить последнюю версию приложения JVC MUSIC PLAY на ваше устройство Android до его подключения. Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.

CD/USB/iPod/ANDROID

KD-R981BT/KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

Доступные для выбора источники:

KD-R981BT/KD-R889BT/KD-R881BT: CD/USB/iPod USB/ANDROID

KD-R784BT/KD-R782BT: CD/USB/ANDROID

Задача На передней панели

Перемотка назад или вперед*3	Нажмите и удерживайте нажатой кнопку!◀◀ / ▶▶▶
Выбор дорожки или файла	Нажмите кнопку!◀◀ / ▶▶▶.
Выбор папки*4	Нажмите кнопку2▲/1▼
Воспроизведение в режиме повтора*5	Нажмите кнопку 4неколько раз.
	TRACK REPEAT/ALL REPEAT :Звуковой
	TRACK REPEAT/FOLDER REPEAT/ALL REPEAT :Файл MP3/WMA/AAC/WAV/FLAC
	ONE REPEAT/ALL REPEAT/REPEAT OFF: iPod или ANDROID
Воспроизведение в случайном порядке *5	Нажмите кнопку 3неколько раз.
	ALL RANDOM/RANDOM OFF :Звуковой
	FOLDER RANDOM/ALL RANDOM/RANDOM OFF :Файл MP3/WMA/AAC/WAV/FLAC
	SONG RANDOM/ALL RANDOM/RANDOM OFF : iPod или ANDROID

*3 Для ANDROID: Применимо, только если выбрано [AUTO MODE].
*4 Для CD: Только для файлов MP3/WMA/AAC. Эта функция не работают для устройства iPod/ANDROID.
*5 Для iPod/ANDROID: Применимо, только если выбрано [HEAD MODE]/[AUTO MODE]

Выбор режима управления

Когда источником является iPod USB, последовательно нажимайте 5 USB MODE.

HEAD MODE: Управление устройством iPod с данного устройства.

IPHONE MODE: Управление устройством iPod с самого iPod. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Когда источником является ANDROID, последовательно нажимайте 5 USB MODE.

AUTO MODE: Управление устройством Android с данного устройства через приложение JVC MUSIC PLAY, установленное на устройстве Android.

AUDIO MODE: Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Выбор музыкального диска

Когда источником является USB, последовательно нажимайте 5 USB MODE.

Будут воспроизводиться песни, сохраненные на следующем диске.

- Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

- Выбранный привод устройства с несколькими дисками.

компакт-диск

CD/USB/iPod/ANDROID

Настройки для использования приложения JVC Remote (для KD-R981BT/KD-R889BT/KD-R881BT)

Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC с устройства iPhone/iPod (через входной USB-разъем).

Подготовка:

Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.

Вы можете выполнить настройки таким же образом, как соединение через Bluetooth. (-18)

Выбор файла из папки/списка

Для iPod/ANDROID применимо, только когда выбрано [HEAD MODE]/[AUTO MODE].

KD-R981BT/KD-R784BT/KD-R782BT:

1 Нажмите кнопку ♀/♂
2 Поверните ручку регулировки громкости для выбора папки/списка, а затем нажмите ручку.
3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку.

Быстрый поиск (применимо только для источника CD, USB и ANDROID)

Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка быстро поворачивайте ручку регулировки громкости.

Поиск по алфавиту (применимо только для источника iPod USB и ANDROID)

Вы можете выполнить поиск файла по первому символу в имени.

Для источника iPod USB

Нажмите 2 ▲ / 1 ▼ или быстро поверните ручку регулировки громкости, чтобы выбрать желаемый символ (A–Z, 0–9, OTHERS).

- Выберите "OTHERS", если первый символ отличается от A-Z, 0-9.

Для источника ANDROID

1 Нажмите для перехода к поиску по символу.

2 Поверните ручку регулировки громкости для выбора желаемого символа.

^A^ : Верхний регистр (A-Z)

_A_: Нижний регистр (a-z)

-0- : Цифры (0-9)

-OTHERS- : Символ, отличный от А-З и 0-9

3 Нажмите ручку регулировки громкости, чтобы запустить поиск.

KD-R889BT/KD-R881BT:

1 Нажмите кнопку 📞/→
2 Нажмите VOL +/—, чтобы выбрать папку/список, а затем нажмите ▶/II ENTER.
3 Нажмите VOL+/-, чтобы выбрать файл, а затем нажмите ▶/II ENTER.

Быстрый поиск (применимо только для источника CD, USB и ANDROID)

Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка нажмите и удерживайте в нажатом положении VOL +/−.

Поиск по алфавиту (применимо только для источника iPod USB и ANDROID)

Вы можете выполнить поиск файла по первому символу в имени.

Для источника iPod USB

Нажмите 2 ▲/1 ▼ для выбора нужного символа (A-Z, 0-9 и OTHERS).

- Выберите "OTHERS", если первый символ отличается от A-Z, 0-9.

Для источника ANDROID

1 Нажмите для перехода к поиску по символу.
2 Нажмите главыбора нужного символа.

^A^ : Верхний регистр (A-Z)
_A : Нижний регистр (a-z)
-0- : Цифры (0-9)
-OTHERS- : Символ, отличный от A-Z и 0-9

3 Нажмите ▶/II ENTER, чтобы начать поиск.

• Для возврата к предыдущему элементу настройки нажмите кнопку Q/⇒.
  • Для отмены нажмите и удерживайте нажатой кнопку Q /♂.

BLUETOOTH®

BLUETOOTH — Подключение

Поддерживаемые профили Bluetooth

• Hands-Free Profile — профиль громкой связи (HFP)
• Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP)
  – Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP)
• Serial Port Profile — профиль последовательного порта (SPP)
  – Phonebook Access Profile — профиль доступа к телефонной книге (РВАР)

Поддерживаемые кодеки Bluetooth

• Sub Band Codec (SBC)
  – Advanced Audio Coding (AAC)

Подключение микрофона

Сопряжение и подключение устройства Bluetooth в первый раз

1 Нажмите SOURCE-KD-R981BT/KD-R784BT/KD-R782BT) или SAGE KD-R889BT/KD-R881BT), чтобы включить устройство.
2 На устройстве Bluetooth найдите и выберите "KD-R9**BT"/"KD-R8**BT"/"KD-R7**BT". На дисплее мигает надпись "BT PAIRING".

- Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска.

3 В зависимости от отображаемых на экране данных, выполните действие (А) или (В).

Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже.

(A) "[Имя устройства]" → "XXXXXXXX" → "VOL - YES" → "BACK - NO" (для KD-R981BT/KD-R784BT/KD-R782BT) или "ENTER - YES" → "BACK - NO" (для KD-R889BT/KD-R881BT).

"XXXXXX" — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения.

1 Убедитесь, что ключи доступа, отображающиеся на данном устройстве и устройстве Bluetooth, одинаковы.
2 Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или ▶/II ENTER (для KD-R889BT/KD-R881BT) для подтверждения ключа доступа.
3 Используйте устройство Bluetooth для подтверждения ключа доступа.

(B) "[Имя устройства]" → "VOL - YES" → "BACK - NO" (для KD-R981BT/KD-R784BT/KD-R782BT) или "ENTER - YES" → "BACK - NO" (для KD-R889BT/KD-R881BT).

Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или ▶/II ENTER (для KD-R889BT/KD-R881BT), чтобы запустить сопряжение.
2 • При прокрутке на экране сообщения "PAIRING" → "PIN 0000" введите PIN-код "0000" на устройстве Bluetooth.

Перед сопряжением можно установить нужный PIN-код. (16)

- Если отображается только сообщение "PAIRING", с помощью устройства Bluetooth подтвердите сопряжение.

Сообщение "PAIRING COMPLETED" отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ "✗".

• Данное устройство поддерживает SSP (Secure Simple Pairing).
• Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.
• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, → 16, [DEVICE DELETE].
• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth. Однако в режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. (→ 17)

BLUETOOTH®

• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.
• Подробные сведения см. в руководстве устройства Bluetooth.

Автоматическое сопряжение

При подсоединении следующих устройств к входному USB-разъему автоматически активируется запрос на сопряжение (через Bluetooth).

KD-R981BT/KD-R889BT/KD-R881BT: iPhone/iPod touch/Устройство Android KD-R784BT/KD-R782BT: Устройство

Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или ▶(MMENTER KD-R889BT/KD-R881BT) для сопряжения после того, как подтвердите имя устройства.

Автоматически запрос на сопряжение активируется только при условии, что:

– Функция Bluetooth подсоединенного устройства включена.
– Для параметра [AUTO PAIRING] установлено значение [ON]. (46)
– Приложение JVC MUSIC PLAY установлено на устройстве Android (→8) и выбрана опция [AUTO MODE] (→9).

BLUETOOTH — Мобильный телефон

KD-R981BT/KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

Символьная кнопка

Android

Прием вызова

При поступлении входящего вызова:

• KD-R981BT:
  Кнопки будут мигать тем цветом, который вы выбрали в [RING COLOR]. (4) KD-R889BT/KD-R881BT:
  Символьная кнопка будет мигать тем цветом, который вы выбрали в [RING COLOR]. (→14) KD-R784BT/KD-R782BT:
  Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами в [RING ILLUMI]. (14)

- Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. (■4)

Во время вызова:

- KD-R981BT: Кнопки прекращают мигать и горят тем цветом, который вы выбрали в [RING COLOR]. (4) KD-R889BT/KD-R881BT:

Символьная кнопка прекращает мигать и горит тем цветом, который вы выбрали в [RING COLOR]. (4) KD-R784BT/KD-R782BT:

Кнопки прекращают мигать.

- Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано.

BLUETOOTH®

Следующие операции могут отличаться или быть недоступными в зависимости от подключенного телефона.

Задача	На передней панели
	KD-R981BT/KD-R784BT/KD-R782BT	KD-R889BT/KD-R881BT
Первый входящий вызов...
Ответ на вызов	Нажмите 📋 - 🎉 или ручку регулировки громкости.	Нажмите кнопку 📋 - 🎉 или ▶/II ENTER.
Отклонение вызова Нажмите и удерживайте 📋 - 🎉 или ручку регулировки громкости.		Нажмите и удерживайте нажатой кнопку 📋 - 🎉 или ▶/II ENTER.
Завершение вызова Нажмите и удерживайте 📋 - 🎉 или ручку регулировки громкости.		Нажмите и удерживайте нажатой кнопку 📋 - 🎉 или ▶/II ENTER.

Во время разговора при первом входящем вызове...

Ответ на другой входящий вызов и удержание текущего вызова	Нажмите 📋 - 🎉 или ручку регулировки громкости.	Нажмите кнопку 📋 или ▶/II ENTER.
Отклонение другого входящего вызова	Нажмите и удерживайте 📋 - 🎉 или ручку регулировки громкости.	Нажмите и удерживайте нажатой кнопку 📋 - 🎉 или ▶/II ENTER.

При наличии двух активных вызовов...

Завершение текущего вызова и активация удерживаемого вызова	Нажмите и удерживайте 📁 -¶ или ручку регулировки громкости.	Нажмите и удерживайте нажатой кнопку 📁 -¶ или ▶/II ENTER.
Переключение между текущим вызовом и удерживаемым вызовом	Нажмите кнопку 📁 -¶. Нажмите кнопку .
Настройка громкости телефона*1[00] – [35] (По умолчанию: [15])	Во время вызова поверните ручку регулировки громкости.	Во время вызова нажмите VOL+/–.
Переключение между режимами громкой связи и частного разговора*2	Во время вызова нажмите Q/♂	Во время вызова нажмите Q/♂.

*1 Эта настройка не влияет на уровень громкости других источников.
*2 Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth.
*1 Эта настройка не влияет на уровень громкости других источников.
*2 Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth.

Улучшение качества голосовой связи

Во время разговора по телефону....

1 Нажмите и удерживайте нажатой кнопку □-☆.
2 KD-R981BT/KD-R784BT/KD-R782BT:

Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. KD-R889BT/KD-R881BT:

Нажмите , чУбын выбрать элемент ( см. следующую таблицу ), затем нажмите ▶/II ENTER.

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/→.

По умолчанию: XX

MIC GAIN	От LEVEL -10 до LEVEL +10 (LEVEL -04):Чувствительность микрофона увеличивается сувеличением числа.
NR LEVEL	От LEVEL -05 до LEVEL +05 (LEVEL 00):Настраивайте уровень подавления шума, пока шумне будет минимальным во время телефонногоразговора.
ECHOCANCEL	От LEVEL -05 до LEVEL +05 (LEVEL 00):Настраивайте задержку эхоподавления, пока эхоне будет минимальным во время телефонногоразговора.

BLUETOOTH®

Выполнение настроек для приема вызовов

1 Нажмите для включения режима Bluetooth.
2 KD-R981BT/KD-R784BT/KD-R782BT:

Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

KD-R889BT/KD-R881BT:

Нажмите , чтобы выбрать элемент (см. следующую таблицу), затем нажмите ▶/II ENTER

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/⇒.

По умолчанию:XX

SETTINGS

AUTO ANSWER	От 01 SEC до 30 SEC: Устройство автоматически отвечаетна входящий вызов через выбранное время (в секундах). ;OFF: Отмена.
RING COLOR KD-R981BT /KD-R889BT/KD-R881BT:От COLOR 01do COLOR 49 COLOR 08): Выбор цветаподсветки кнопок или символной кнопки для оповещенияпри поступлении входящего вызова и во время вызова . ;OFF: Отмена.
RING ILLUMI KD-R784BT /KD-R782BT:От BLINK 01 do BLINK 05 (BLINK 02): Выбор шаблонамигания кнопок для оповещения при входящем вызове . ;OFF: Отмена.

Выполнение вызова

Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию.

1 Нажмите для включения режима Bluetooth.

Отобразится "(Имя первого устройства)".

- Если подключены два телефона Bluetooth, нажмите 📋 - ⚡ еще раз, чтобы переключить на другой телефон. Отобразится “(Имя второго устройства)”.

2 KD-R981BT/KD-R784BT/KD-R782BT: Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

KD-R889BT/KD-R881BT: Нажмите VOL +/−, чтобы выбрать элемент(см. следующую таблицу), затем нажмите ▶/II ENTER

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂.

RECENT CALL	(Применимо, только если телефон поддерживает PBAP.)
	1 Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или VOL+/- (для KD-R889BT/KD-R881BT) для выбора имени или номера телефона.· "<" указывает на входящий вызов, "> "указывает на исходящий вызов, а "M" указывает на пропущенный вызов.· При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение"NO HISTORY".
	2 Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или ▶/II ENTER (для KD-R889BT/KD-R881BT), чтобы выполнить вызов.

PHONEBOOK (Применимо, только если телефон поддерживает РВАР.)

1 Нажмите2 ▲/1 ▼ для выбора нужного знака (A-Z, 0-9 и OTHERS).
"OTHERS" отображается, если первый символ отличается от A-Z, 0-9.
KD-R981BT/KD-R784BT/KD-R782BT:
2 Поверните ручку регулировки громкости для выбора имени, а затем нажмите ручку.
3 Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.
KD-R889BT/KD-R881BT:
2 Нажмите VOL+/-, чтобы выбрать имя, а затем нажмите ▶/II ENTER.
3 Нажмите VOL +/—, чтобы выбрать номер телефона, а затем нажмите ▶/II ENTER.
- При сопряжении телефонная книга подключенного телефона автоматически передается на устройство.
- Данное устройство может отображать только неакцентированные буквы. (Акцентированные буквы, такие как "U", будут отображаться как "U".)

BLUETOOTH®

1 Поверните ручку регулировки громкости и выберите число (от 0 до 9) или символ (*, #, +).
2 Нажмите для перепоса позиции ввода. Повторяйте действим 2 до тех пор, пока не завершите ввод номера телефона.
3 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
KD-R889BT/KD-R881BT:
1 Нажмите VOL +/—, чтобы выбрать число (от 0 до 9) или символ (*, #, +).
2 Нажмите для верюса позиции ввода. Повторяйте действию 2 до тех пор, пока не завершите ввод номера телефона.
3 Нажмите ▶ дия выполнения вызова.

VOICE Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. (Выполнение вызова с помощью распознавания голоса)

Выполнение вызова с помощью распознавания голоса

1 Нажмите и удерживайте для активации подсоединенного телефона.
2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.
- Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.
- Это устройство также поддерживает функцию интеллектуального личного помощника iPhone.

Настройки в памяти

Сохранение контакта в памяти

Вы можете сохранить до 6 контактов под нумерованными кнопками (1-6).

KD-R981BT/KD-R784BT/KD-R782BT:

1 Нажмите для включения режима Bluetooth.
2 Поверните ручку регулировки громкости для выбора [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора контакта или ввода номера телефона. Если контакт выбран, нажмите ручку регулировки громкости для отображения номера телефона.
4 Нажмите и удерживайте нажатой одну из номерованных кнопок (от 1 до 6). После сохранения контакта отображается сообщение "MEMORY P(выбранный запрограммированный номер)".

KD-R889BT/KD-R881BT:

1 Нажмите для включения режима Bluetooth.
2 Нажмите ,VOьб»выбрать [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER], а затем нажмите ▶/II ENTER.
3 Нажмите , чтобы выбрать контакт или ввести номер телефона.

Если контакт выбран, нажмите ▶/II ENTER для отображения номера телефона.

4 Нажмите и удерживайте нажатой одну из номерованных кнопок (от 1 до 6). После сохранения контакта отображается сообщение "MEMORY P(выбранный запрограммированный номер)".

Чтобы удалить контакт из памяти, в действии 2 выберите [DIAL NUMBER] и сохраните пустой номер.

Выполнение вызова из памяти

1 Нажмите для включения режима Bluetooth.
2 Нажмите одну из нумерованных кнопок (1-6).
3 Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или ▶/II ENTER (для KD-R889BT/KD-R881BT), чтобы выполнить вызов.

При отсутствии сохраненных в памяти контактов отображается сообщение "NO PRESET".

РУССКИЙ

BLUETOOTH®

Настройки режима Bluetooth

1 Нажмите и удерживайте нажатой кнопку
2 KD-R981BT/KD-R784BT/KD-R782BT: Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. KD-R889BT/KD-R881BT: Нажмите VOL+/- , чтобы выбрать элемент (см. следующую таблицу), затем нажмите ▶/II ENTER.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/→

По умолчанию: XX

BT MODE

PHONE SELECT*	Выбор телефона или аудиоустройства для подключения или отключения.
	"×" отображается перед именем устройства при установлении соединения.
AUDIO SELECT*	">" отображается перед текущим воспроизводимым аудиоустройством.
DEVICE DELETE KD-R981BT /KD-R784BT/KD-R782BT:
	1 Поверните ручку регулировки громкости для выбора удаляемого устройства, а затем нажмите ручку.
	2 Поверните ручку регулировки громкости для выбора [YES] или [NO], а затем нажмите ее. KD-R889BT/KD-R881BT:
	1 Нажмите VOL +/— [YES] или [NO] а затем нажмите ▶/II ENTER.
	2 Нажмите VOL +/— [YES] или [NO] а затем нажмите ▶/II ENTER.
PIN CODE EDIT (0000)	Изменение PIN- кода (до 6 цифр).
	1 Поверните ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или нажмите VOL+/- (для KD-R889BT/KD-R881BT), чтобы выбрать номер.
	2 Нажмите - ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◀ ◄
	Повторяйте действия 2 до тех пор, пока не завершите ввод PIN- кода.
	3 Нажмите ручку регулировки громкости (для KD-R981BT/KD-R784BT/KD-R782BT) или ▶/II ENTER (для KD-R889BT/KD-R881BT) для подтверждения.
RECONNECT ON	_: Устройство автоматически повторно подключается, когда устройство Bluetooth, подключавшееся последним, находится в зоне действия. ;OFF: Отмена.

AUTO PAIRING ON	: Устройство автоматически выполняет сопряжение споддерживаемым устройством Bluetooth (iPhone/iPod touch/устройство Android), когда оно подключено к входному разъему USB.В зависимости от операционной системы подключенного устройства,данная функция может не работать. ;OFF: Отмена.
INITIALIZE	YES: Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.). ;NO: Отмена.
INFORMATION MY BT NAME : Отображает имл устройства ("KD-R9**BT"/"KD-R8**BT"/"KD-R7**BT").;MY ADDRESS: Отображает адрес этого устройства.

* Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth.

Режим проверки совместимости Bluetooth

Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

• Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth.
  1 Нажмите и удерживайте нажатой кнопку 🔊 - 🔒. Отображается сообщение "BLUETOOTH" ↔ "CHECK MODE" На дисплее прокручивается сообщение "SEARCH NOW USING PHONE" → "PIN IS 0000".
  2 Найдите и выберите "KD-R9**BT"/"KD-R8**BT"/"KD-R7**BT" на устройстве Bluetooth в течение 3 минут.
  3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C).

(A) "PAIRING" → "XXXXXX" (6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа.
(B) "PAIRING" → "PIN IS 0000": Введите "0000" на устройстве Bluetooth.
(C) "PAIRING": Используйте устройство Bluetooth для подтверждения сопряжения.

BLUETOOTH®

После успешного выполнения сопряжения отображается сообщение "PAIRING OK" → "[Имя устройства]" и запускается проверка совместимости Bluetooth.

Если отобразится сообщение "CONNECT NOW USING PHONE", выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить. На дисплее мигает надпись "TESTING".

Результаты подключения мигают на экране.

"PAIRING OK" и/или "HANDS-FREE OK" ⁴ и/или "AUD.STREAM OK" ² и/или "PBAPOK" 3 : Совместимо

*1 Совместимо с профилем громкой связи (HFP)
*2 Совместимо с профилем расширенного распространения звука (A2DP)
*3 Совместимо с профилем доступа к телефонной книге (РВАР)

Через 30 секунд отобразится сообщение "PAIRING DELETED", показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

- Для отмены нажмите и удерживайте в нажатом положении SOURCE- ⏻ (для KD-R981BT/KD-R784BT/KD-R782BT) или

SRC-○ (дляKD-R889BT KD-R881BT), чтобы отключить питание, затем снова включите питание.

BLUETOOTH — Звук

В режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами.

KD-R981BT/KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

Аудиопроигрыватель через Bluetooth

1 Нажмите кнопку SOURCE KD-R981BT/KD-R784BT/KD-R782BT) или SDEKD-R889BT/KD-R881BT) несколько раз для выбора BT AUDIO. • KD-R889BT/KD-R881BT: Нажатие напрямую переключает в BT AUDIO.
2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth.

Задача На передней панели

Воспроизведение/пауза	KD-R981BT/KD-R784BT/KD-R782BT: Нажмите ручку регулировки громкости. KD-R889BT/KD-R881BT: Нажмите ▶/IIENTER
Выбор группы/папки	Нажмите кнопку 2 ▲ / 1 ▼.
Переход назад/Переход вперед	Нажмите кнопку ↕◀ / ▶▶!
Перемотка назад или вперед	Нажмите и удерживайте нажатой кнопку ◀◀ / ▶▶!
Воспроизведение в режиме повтора	Нажмите кнопку 4 ↙ несколько раз. TRACK REPEAT,ALL REPEAT, REPEAT OFF

BLUETOOTH®

Задача На передней панели

Воспроизведение в случайном порядке

Нажмите кнопку 3 ✗ несколько раз.GROUP RANDOM, ALL RANDOM, RANDOM OFF

Выбор файла из папки/списка См. "Выбор файла из папки/списка" на стр. 10.
Переключение между подключенными аудиоустройствами Bluetooth Нажмите 5.*
* Нажатие кнопки "Play" на самом подключенном устройстве также вызывает переключение звука, выводимого с устройства.
Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве.

Настройки для использования приложения JVC Remote

Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC со следующих устройств.

Подготовка:

Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.

KD-R981BT/KD-R889BT/KD-R881BT: iPhone/iPod (через Bluetooth или через входной USB-разъем) или смартфон Android (через Bluetooth)

KD-R784BT/KD-R782BT: Смартфон Android (через Bluetooth)

1 Нажмите и удерживайте нажатой кнопку 📄-☀️

2 KD-R981BT/KD-R784BT/KD-R782BT: Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу) затем нажмите ее. KD-R889BT/KD-R881BT: Нажмите VOL+/- , чтобы выбрать элемент (см. следующую таблицу), затем нажмите ▶/II ENTER.

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

18 РУССКИЙ

По умолчанию: XX

REMOTE APP

SELECT	Выберите устройство (IOS или ANDROID) для использования приложения.
IOS YES	: Выбор устройства iPhone/iPod для использования приложения через Bluetooth или подключения через входной USB-разъем.;NO: Отмена.Eсли выбрано IOS, выберите источник iPod BT (или iPod USB, если ваш iPhone/iPod подключен через входной USB-разъем), чтобы активировать приложение.• Соединение с приложением может быть прервано или разорвано, если:– вы переключите с источника iPod BT на любой источник воспроизведения, подключенный через входной USB-разъем.– вы переключите с источника iPod USB на источник iPod BT.
ANDROID YES__:	: Выбор смартфона Android для использования приложения через Bluetooth.;NO: Отмена.
ANDROID LIST*:	: Выбор смартфона Android для использования из списка.
STATUS	Отображение состояния выбранного устройства.IOS CONNECTED:Вы можете использовать приложение с помощью iPhone/iPod, подключенного через Bluetooth или входной USB-разъем.IOS NOT CONNECTED:Отсутствует устройство IOS, подключенное для использования приложения.ANROID CONNECTED:Вы можете использовать приложение с помощью устройства смартфона Android, подключенного через Bluetooth или входной USB-разъем.ANROID NOT CONNECTED:Отсутствует устройство Android, подключенное для использования приложения.

* Отображается только в том случае, если для параметра [ANDROID] в [SELECT] установлено значение [YES].

Прослушивание iPhone/iPod через Bluetooth(для KD-R981BT/KD-R889BT/KD-R881BT)

Вы можете прослушивать песни с iPhone/iPod через Bluetooth на данном устройстве. Нажмите кнопку SOURCE-⏻ (для KD-R981BT) или SRC-⏻ (для KD-R889BT/KD-R881BT) несколько раз для выбора iPod BT.

• Вы можете управлять iPod/iPhone таким же образом, как устройством iPod/iPhone через входной USB-разъем.(8)
• Если вы подсоедините iPhone/iPod к входному USB-разъему во время прослушивания источника iPod BT, источник автоматически переключится на iPod USB. НажмитеSOURCE- ⏻(для KD-R981BT) илиSRC- ⏻(для KD-R889BT/KD-R881BT), чтобы выбрать iPod BT, если устройство все еще подключено через Bluetooth.

ЗВУКОВЫЕ НАСТРОЙКИ

KD-R981BT/KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

Выбор запрограммированного эквалайзера (для KD-R981BT/KD-R784BT/KD-R782BT)

Нажмите кнопку ЕО-ВАБСЬКО раз.

(или)

Нажмите кнопку EQ-BASS, затем поверните ручку регулировки громкости в течение 5 секунд.

Запрограммированный эквалайзер:

FLAT (по умолчанию), DRVN 3, DRVN 2, DRVN 1, HARD ROCK, HIP HOP, JAZZ, POP, R&B, USER, CLASSICAL

- Эквалайзер в зависимости от дорожных условий (DRVN 3/ DRVN 2/DRVN 1) усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин.

Сохранение собственных настроек звука (для KD-R981BT/KD-R784BT/KD-R782BT)

1 Нажмите и удерживайтеEQ-BASS, чтобы перейти к настройке EASY EQ.
2 Поверните ручку регулировки громкости для выбора элемента, а затем нажмите ручку. Для настройки обращайтесь к разделу [EASY EQ], настройка будет сохранена в разделе [USER].
- Для возврата к предыдущему элементу настройки нажмите кнопку Q/⊃
• Чтобы выйти, нажмите EQ-BASS

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 KD-R981BT/KD-R784BT/KD-R782BT: Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

KD-R889BT/KD-R881BT:

Нажмите VOL +/— , чтобы выбрать элемент (см. следующую таблицу), затем нажмите ▶/II ENTER.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку 📞/⊃

По умолчанию: XX

EQ SETTING

PRESET EQ	Выберите предварительно установленный режим эквалайзера, соответствующегомузыкальному жанру.Чтобы использовать настройки, заданные в [EASY EQ] или [PRO EQ], выберите[USER].FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ/POP/R&B.USER/CLASSICAL
EASY EQ	Настройте собственные параметры звука.Настройки сохраняются в разделе [USER].Заданные настройки могут повлиять на текущие настройки [PRO EQ].SUB.W SP*1*2:От 00 до+06(По)03 умолчанию:SUB.W*1*3:От −50 до +10__00BASS:От LVL−09до LVL+09____LVLMID:От LVL−09до LVL+09____LVLTRE:От LVL−09до LVL+09____LVL

*1, *2, *3, (-20)

ЗВУКОВЫЕ НАСТРОЙКИ

PRO EQ	Настройте собственные параметры звука.Настройки сохраняются в разделе [USER].Заданные настройки могут повлиять на текущие настройки [EASY EQ].
62.5HZ
	От LEVEL —09 до LEVEL +09 (LEVEL 00): Настройте уровень для сохранения в каждом источнике.(Перед выполнением настройки выберите источник, который необходимо настроить.)
	ON: Включение усиленных нижних частот. ;OFF: Отмена.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZ
	От LEVEL —09 до LEVEL +09 (LEVEL 00): Настройте уровень для сохранения в каждом источнике.(Перед выполнением настройки выберите источник, который необходимо настроить.)
Q FACTOR 1.35	/1.50/2.00: Настройка коэффициента качества.
AUDIO CONTROL
BASS BOOST	От LEVEL +01до LEVEL +05 : Выбор предпочитаемого уровня подъема нижних частот. ;OFF: Отмена.
LOUDNESS LEVEL 01	/LEVEL 02: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости. ;OFF: Отмена
SUB.W LEVEL*1	SPK-OUT*2	(Не применимо, когда выбран 3-полосный кроссовер.)ОтSUB.W 00 до SUB.W +06( SUB.W +03):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода.(—82)
	PRE-OUT*3	ОтSUB.W —50 до SUB.W +10( SUB.W 00 ):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (SW или REAR/SW) через внешний усилитель. (—82)
SUBWOOFER SET*3	ON Включение выходного сигнала низкочастотного динамика. ;OFF: Отмена.
FADER	(Не применимо, когда выбран 3-полосный кроссовер.)ОтPOSITION R15 доPOSITION F15 (POSITION 00): Настройка выходного баланса передних и задних динамиков.

BALANCE*4	От POSITION L15 до POSITION R15 (POSITION 00): Настройка выходного баланса левых и правых динамиков.
VOLUME ADJUST	От LEVEL −15 до LEVEL +06(LEVEL 00): Программирование первоначального уровня громкости для каждого источника (в сравнении с уровнем громкости FM). Перед настройкой выберите источник, который необходимо настроить.
AMP GAIN LOW POWER	: Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ;HIGH POWER: Максимальный уровень громкости — 35.
SPK/PRE OUT	(Не применимо, когда выбран 3-полосный кроссовер.)В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. (→21, Настройки выхода на динамики)
SPEAKER SIZE	В зависимости от выбранного вами типа кроссовера (→ [X 'OVER TYPE]), будут отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. (→2, Настройки кроссовера)По умолчанию выбран тип 2-полосового кроссовера.
X 'OVER
DTA SETTINGS	Для настроек, → 23, Настройки функции цифровой задержки сигнала.
CAR SETTINGS
X 'OVER TYPE Внимание	: Настройте уровень громкости перед тем, как изменять [X 'OVER TYPE], во избежание неожиданного повышения или понижения выходного уровня.
2-WAY	(Отображается только в том случае, если выбран параметр [3-WAY])YES: Выбор типа 2-полосового кроссовера.;NO: Отмена.
3-WAY	(Отображается только в том случае, если выбран параметр [2-WAY])YES: Выбор типа 3-полосового кроссовера.;NO: Отмена.

*1 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON].

*2 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W]. (€1)

*3 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W] (-21)

*4 Эта настройка не влияет на выходной сигнал сабвуфера.

ЗВУКОВЫЕ НАСТРОЙКИ

SOUND EFFECT
SPACE ENHANCE	(Не применимо для источника TUNER.)SMALL/MEDIUM/LARGE: Виртуальное улучшение звукового пространства. ;OFF: Отмена.
SND RESPONSE LEVEL1	/LEVEL2/LEVEL3: Виртуальное повышение реалистичности звучания. ;OFF: Отмена.
SOUND LIFT LOW	MIDDLE/HIGH: Виртуальная регулировка позиции звука,воспроизводимого через динамикил. ;OFF: Отмена.
VOL LINK EQ ON	: Усиление частоты в целью снижения шума, слышимого извне автомобиля, илишума шин. ;OFF: Отмена.
K2 TECHNOLOGY	(Не применимо для источника TUNER и источника AUX.)ON: Улучшение качества звучания сжатых музыкальных данных. ;OFF: Отмена.

Настройки выхода на динамики [SPK/PRE OUT]

(Доступно, только если для параметра [X'OVER TYPE] установлено значение [2-WAY]) (→ 20)

Выберите настройку выхода на динамики [SPK/PRE OUT], в соответствии с методом подключения динамиков.

Подсоединение через разъемы линейного выхода

Для подключений через внешний усилитель.(—32)

KD-R981BT:

Настройка в [SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR SW
REAR/REAR (по умолчанию)	Выход на передние динамики	Выход на задние динамики	Выход сабвуфера
REAR/SUB.W	(Недоступно)(Недоступно)(Недоступно)
SUB.W/SUB.W	Выход на передние динамики	L (левый): Выход сабвуфера R (правый): (Звук отключен)	Выход сабвуфера

KD-R889BT/KD-R881BT/KD-R782BT:

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR/SW
REAR/REAR	Выход на передние динамики	Выход на задние динамики
REAR/SUB.W(по умолчанию)	Выход на передние динамики	Выход сабвуфера
SUB.W/SUB.W	Выход на передние динамики	Выход сабвуфера

KD-R784BT:

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	REAR/SW
REAR/REAR	Выход на задние динамики
REAR/SUB.W(по умолчанию)	Выход сабвуфера
SUB.W/SUB.W	Выход сабвуфера

Подсоединение через акустические провода

Для подключений без использования внешнего усилителя. Однако данная настройка также позволяет использовать низкочастотный динамик. (→2)

Настройка в[SPK/PRE OUT]	Аудиосигнал через провод заднего динамика
	L (левый)	R (правый)
REAR/REAR	Выход на задние динамики	Выход на задние динамики
REAR/SUB.W	Выход на задние динамики	Выход на задние динамики
SUB.W/SUB.W	Выход сабвуфера	(Звук отключен)

Если выбрано [SUB.W/SUB.W]:

– [120HZ] выбрано в [SUBWOOFER LPF] и опция [THROUGH] недоступна.

- [POSITION R02] выбрано в [FADER] и для выбора доступен диапазон с [POSITION R15] до [POSITION 00].

ЗВУКОВЫЕ НАСТРОЙКИ

Настройки кроссовера

Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

Внимание

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. (32)

Если вы выберите неправильный тип:

• Динамики могут повредиться.
- Уровень выходного звука может быть чрезмерно высоким или низким.

SPEAKER SIZE

Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

• Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.
• Когда выбран 2-полосный кроссовер, если значение [NONE] выбрано для [TWEETER] в [FRONT], [REAR] и [SUBWOOFER] для [SPEAKER SIZE], настройка [X' OVER] для выбранного динамика не доступна.
• Когда выбран 3-полосный кроссовер, если значение [NONE] выбрано для [WOOFER] в [SPEAKER SIZE], настройка [X'OVER] для [WOOFER] не доступна.

X'OVER(кроссовер)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ] /[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ];
  Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот).
• Если выбрано [THROUGH], все сигналы передаются на выбранные динамики.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Регулировка крутизны кроссовера.

Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме[THROUGH].

• [SW LPF PHASE]/[PHASE]: Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика.
• [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Регулировка уровня выходного сигнала выбранного динамика.

Элементы настройки 2-полосного кроссовера

SPEAKER SIZE

FRONT SIZE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE (не подключено)
REAR*1	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10/NONE (не подключено)
SUBWOOFER*2*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (не подключено)

X'OVER

TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	0T-08DB до 00DB
	GAIN RIGHT	0T-08DB до 00DB
FRONT HPF F-HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
REAR HPF*1	R-HPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	R-HPF SLOPE	-06DB-12DB/-18DB/-24DB
	R-HPF GAIN	0T-08DB до 00DB
SUBWOOFER LPF*2*3	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-06DB-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE (180°)/NORMAL(0°)
	SW LPF GAIN	0T-08DB до 00DB

*1, *2, *3: (-23)

ЗВУКОВЫЕ НАСТРОЙКИ

Элементы настройки 3-полосного кроссовера

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (не подключено)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN	От -08DB до 00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
HPF SLOPE	-06DB/-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
LPF SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN	От -08DB до 00DB
WOOFER*3	LPF FRQ 30HZ /40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN	От -08DB до 00DB

*1 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/REAR] или [REAR/SUB.W]. (→1)

*2 За исключением модели KD-R981BT: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W] (-21)

*3 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON] (-20)

Настройки функции цифровой задержки сигнала

Функция цифровой задержки сигнала устанавливает время задержки выходного сигнала динамика для создания более подходящих условий для вашего автомобиля.

- Для получения дополнительной информации, → 24, Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS].

DTA SETTINGS

POSITION	Выбор позиции прослушивания (контрольная точка).ALL: Без компенсации; FRONT RIGHT: Переднее правое сиденье;FRONT LEFT: Переднее левое сиденье;FRONT ALL: Переднее сиденье• [FRONT ALL] отображается, только когда для параметра [X 'OVER TYPE] установлено значение[2-WAY]. (-20)
DISTANCE*1	От OCM до 610CM: Тонкая регулировка расстояния для компенсации.
GAIN *1	От —8DB до ODB: Тонкая регулировка уровня выходного сигнала выбранного динамика.
DTA RESET YES	: Сброс настроек ([DISTANCE] и [GAIN]) выбранного параметра [POSITION] на значения по умолчанию.; NO: Отмена.
CAR SETTINGS	Задайте тип вашего автомобиля и место расположения заднего динамика, чтобы выполнить настройки для [DTA SETTINGS].
CAR TYPE COMPACT	/FULL SIZE CAR/WAGON/MINIVAN SUV/MINIVAN(LONG): Выбор типа автомобиля.;OFF: Без компенсации.
R-SP LOCATION *2	Выбор места расположения задних динамиков в автомобиле для расчета максимального расстояния от выбранной позиции прослушивания (контрольной точки).DOOR REAR DECK: Доступно для выбора, только когда для параметра [CAR TYPE] выбрано [OFF], [COMPACT] [FULL SIZE CAR], [WAGON] или[SUV].2ND ROW/3RD ROW: Доступно для выбора, только когда для параметра [CAR TYPE] выбрано [MINIVAN] или [MINIVAN(LONG)].

*1, *2: (-24)

ЗВУКОВЫЕ НАСТРОЙКИ

Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS]

Если вы укажите расстояние от центра текущей заданной позиции прослушивания до каждого динамика, будет автоматически вычислено и установлено время задержки.

1 Определите центр текущей заданной позиции прослушивания в качестве контрольной точки.
2 Измерьте расстояния от контрольной точки до динамиков.
3 Вычислите разницу между расстоянием до самого удаленного динамика (заднего динамика) и других динамиков.
4 Установите значени[DISTANCE], вычисленное в шаге 3, для каждого отдельного динамика.
5 Отрегулируйте парамет[GAIN] для каждого отдельного динамика.

Пример: Когда в качестве позиции прослушивания выбрано [FRONT ALL]

*1 Перед выполнением настройки выберите динамик:

Когда выбран 2-полосный кроссовер:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER

- Парамет [REAR LEFT], [REAR RIGHT] и [SUBWOOFER] доступны для выбора, только если для параметров [REAR] и [SUBWOOFER] в [SPEAKER SIZE] выбрано значение, отличное от [NONE]. (2)

Когда выбран 3-полосный кроссовер:

TWEETER LEFT/TWEETER RIGHT/MID LEFT MID RIGHT/WOOFER

- Парамет[WOOFER] доступны для выбора, только если для параметров [WOOFER] в [SPEAKER SIZE] выбрано значение, отличное от [NONE].(-23)

*2 Отображается, только когда для параметра [X 'OVER TYPE] установлено значение 2-WAY и если для параметра [REAR] в [SPEAKER SIZE] выбрана настройка, отличная от [NONE] (-22)

НАСТРОЙКИ ДИСПЛЕЯ

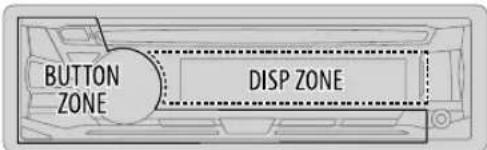

KD-R981BT:

ALL ZONE

KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

1 Нажмите и удерживайте нажатой кнопку

2 KD-R981BT/KD-R784BT/KD-R782BT: Поверните ручку регулировки громкости для выбора элемента (25), а затем нажмите ручку. KD-R889BT/KD-R881BT: Нажмите VOL+/-, чтобы выбрать элемент (25), затем нажмите ▶/II ENTER.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

НАСТРОЙКИ ДИСПЛЕЯ

По умолчанию:XX

DISPLAY

DIMMER	Затемнение подсветки.OFF: Затемнение выключено. Яркость переключается на настройку [DAY].ON: Затемнение включено. Яркость переключается на настройку [NIGHT].(→ [BRIGHTNESS])DIMMER TIME: Настройка времени включения и выключения затемнения.KD-R981BT/KD-R784BT/KD-R782BT:1 Поверните ручку регулировки громкости для настройки значения времени [ON], а затем нажмите ее.2 Поверните ручку регулировки громкости для настройки значения времени [OFF], а затем нажмите ее.(По умолчан[ON]: 18:00; [OFF]: 6:00)KD-R889BT/KD-R881BT:1 Нажмите VOL-Совыотрегулировать время [ON], а затем нажмите►/II ENTER.2 Нажмите VOL-Совыотрегулировать время [OFF], а затем нажмите►/II ENTER.(По умолчан[ON]: 18:00; [OFF]: 6:00)DIMMER AUTO: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.*1
BRIGHTNESS	Настройка яркости для дневного и ночного времени по отдельности.1 DAY/NIGHT: Выбор дневного или ночного времени.2 Выбор зоны. ( →24 )3 От LEVEL 00 до LEVEL 31: Задание уровня яркости.(По умолчанию:KD-R981BT: [DAY]: LEVEL 31; [NIGHT]: LEVEL 11KD-R889BT/KD-R881BT/KD-R784BT/KD-R782BT:BUTTON ZONE: [DAY]: LEVEL 25; [NIGHT]: LEVEL 09DISP ZONE: [DAY]: LEVEL 31; [NIGHT]: LEVEL 12
TEXT SCROLL *2	SCROLL ONCE: Однократная прокрутка отображаемой информации. ;SCROLL AUTO: Повторная прокрутка через 5-секундные интервалы. ;SCROLL OFF: Отмена.

*1 Необходимо подключение провода регулятора освещенности. (→2)

*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

*3 Если выбрана одна из этих цветовых комбинаций, цвет подсветки [ZONE 1], [DISP ZONE], [ZONE 2] изменяется на цвет по умолчанию.

COLOR (для KD-R981BT/KD-R889BT/KD-R881BT)
Для KD-R981BT:

PRESET	Выберите цвета подсветки отдельно для кнопок и дисплея.Цвет по умолчанию:ALL ZONE:[COLOR 08] DISP ZONE:[COLOR 01]ZONE 1:[COLOR 08] ZONE 2:[COLOR 46]1 Выбор зонь(–24)2 Выберите цвет для выбранной зоны.COLOR 01 –COLOR 49USER:Отображается цвет, созданный вами для [DAY COLOR]или[NIGHT COLOR].COLOR FLOW01– COLOR FLOW03:Цвет изменяется с разной скоростью.GROOVE/TECHNO/ EMOTION:RELAX/SPECTRUM:SWEEP /POP.Отображается выбранная цветовая комбинация. *3 (Доступно для выбора,только когда в действии 1 выбрана опция [ALL ZONE].)
DAY COLOR	Сохраните собственные дневные и ночные цвета подсветки для разных зон.Цвет по умолчанию:ZONE 1:[RED 00], [GREEN 05], [BLUE 31]DISP ZONE[RED 20], [GREEN 31], [BLUE 31]ZONE 2[RED 00], [GREEN 31], [BLUE 00]1 Выбор зонь(–24)2 RED/ GREEN BLUE Выберите основной цвет.3 От 00 до31 : Выбор уровня.
NIGHT COLOR	Повторите действия 2и 3 для всех первичных цветов.Настройка сохраняется в разделе [USER] меню [PRESET].Если значение [00] выбрано для первичных цветов в зоне [DISP ZONE], надисплее ничего не отображается.Цвета [NIGHT COLOR] и [DAY COLOR]изменяется путем включения ивыключения фар автомобиля.
COLOR GUIDE	ON:В режиме меню или при выборе музыкального файла из папки/списка цветподсветки кнопок изменяется на белый. В то же время цвет [DISP ZONE] изменяетсяслучайным образом в соответствии с уровнем громкости.;OFF:Отмена.

НАСТРОЙКИ ДИСПЛЕЯ СПРАВОЧНЫЕ МАТЕРИАЛЫ

Для KD-R889BT/KD-R881BT (только символная кнопка):

PRESET	Выбор цвета подсветки для символной кнопки.Цвет по умолчанию:[COLOR FLOW01]COLOR 01– COLOR 49USER:Отображается цвет, созданный вами для[DAY COLOR]или[NIGHT COLOR]COLOR FLOW01– COLOR FLOW03:Цвет изменяется с разной скоростью.Предустановленный цвет:CRYSTAL, FLOWER FOREST, GRADATION,OCEAN, SUNSET, RELAX
DAY COLOR	Сохранение собственных цветов подсветки символной кнопки для дневного и ночноговремени.Цвет по умолчанию:[RED 31], [GREEN 31] [BLUE 23]1 RED/GREEN/BLUE Выберите основной цвет.2 От 00 до 31: Выбор уровня.
NIGHT COLOR	Повторите действия 1 и 2для всех первичных цветов.Настройка сохраняется в разделе [USER] меню [PRESET].Цвета [NIGHT COLOR] [DAY COLOR]изменяется путем включения ивыключения фар автомобиля.
MENU COLOR	ON : В режиме меню или при выборе музыкального файла из папки/списка цветподсветки символной кнопки изменяется на белый. ;OFF: Отмена.

Обслуживание

Чистка устройства

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем.

Разъем (на обратной стороне лицевой панели)

Обращение с дисками:

• Не касайтесь записанной поверхности диска.
• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.
• Не используйте никакие дополнительные принадлежности для диска.
• Проводите чистку по направлению от центра диска к его краю.
• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.
• При извлечении дисков из устройства держите их горизонтально.
  • Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

■ Дополнительная информация

Для: – Последние обновления встроенного программного обеспечения и последний список

поддерживаемых функций

– Оригинальное приложение JVC

– Любая другая последняя информация

Посетите http://www.jvc.net/cs/car/.

Общие характеристики

- Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска "DualDisc".
• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите http://www.jvc.net/cs/car/.

СПРАВОЧНЫЕ МАТЕРИАЛЫ

Воспроизводимые файлы

- Воспроизводимый звуковой файл:

Для диска:

KD-R981BT/KD-R889BT/KD-R881BT: MP3 (.mp3), WMA (.wma), AAC (.aac)

KD-R784BT/KD-R782BT: MP3 (.mp3), WMA (.wma)

Для запоминающего устройства USB большой емкости:

KD-R981BT/KD-R889BT/KD-R881BT: MP3 (.mp3), WMA (.wma), AAC (.aac), WAV (.wav), FLAC (.flac)

KD-R784BT/KD-R782BT: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

- Воспроизводимые диски: CD-R/CD-RW/CD-ROM

- Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена файлов

- Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32

Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей воспроизведение может оказаться невозможным.

Файлы AAC (.m4a) на устройстве USB или компакт-диске, закодированные с помощью iTunes, не могут воспроизводиться на данном устройстве.

Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.

• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.

- Записываемые диски, которые не были финализированы.

- Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.

Об устройствах USB

- Запрещается подключать USB-носитель через USB-концентратор.

- Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

- Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А.

06 iPod/iPhone (кроме KD-R784BT и KD-R782BT)

- Через входной USB-разъем:

Made for

• Через Bluetooth: Made for
- iPod touch (5th u 6th generation)
- iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE
- Просмотр видеофайлов в меню "Videos" в режиме[HEAD MODE] невозможен.
- Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.
- В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве.

Об устройствах Android

• Данное устройство поддерживает Android OS 4.1 и выше.
- Некоторые устройства Android (с OS 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.
- Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и АОА 2.0, данное устройство всегда воспроизводит через АОА 2.0 в качестве приоритета.

О функции Bluetooth

• В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.
• Устройство может не работать с некоторыми устройствами Bluetooth.
• Окружающая среда оказывает влияние на состояние сигнала.

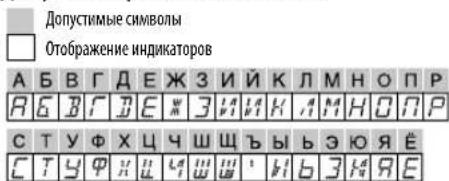

Доступные кириллические символы

СПРАВОЧНЫЕ МАТЕРИАЛЫ УСТРАНЕНИЕ ПРОБЛЕМ

Изменение отображаемой информации

Каждое нажатие кнопки переключает отображаемую информацию.

- Если информация не доступна или не записана, отображается сообщение "NO TEXT", "NO NAME" или другая информация (например, название радиостанции).

Название источника	Информация на дисплее
FM или AM	Частота (Дата/Часы) ➔ Частота (Дата/Часы) с синхронизацией музыки* ➔ (обратно к началу)
	(Только для FM-радиостанций системы передачи цифровой информации)Название радиостанции (PS)/Тип программы (PTY) (Дата/Часы) ➔ Радиотекст (Дата/Часы) ➔ Радиотекст+ (Радиотекст+) ➔ Название песни (Исполнитель) ➔Название песни (Дата/Часы) ➔ Частота (Дата/Часы) ➔Название радиостанции (PS)/Тип программы (PTY) (Дата/Часы) с синхронизацией музыки* ➔ (обратно к началу)
CD или USB (Для CD-DA)Название дорожкие (Исполнитель) ➔Название дорожкие (Название диска) Название дорожкие (Дата/Часы) ➔ Время воспроизведения (Дата/Часы) ➔Название дорожкие (Исполнитель) с синхронизацией музыки* ➔ (обратно к началу)
		(Для файлов MP3/WMA/AAC/WAV/FLAC)Название песни (Исполнитель) ➔ Название песни (Название альбома) ➔ Название песни (Дата/Часы) ➔ Имя файла (Имя папки) ➔ Имя файла (Дата/Часы) ➔ Время воспроизведения (Дата/Часы) ➔ Название песни (Исполнитель) с синхронизацией музыки* ➔(обратно к началу)
iPod USB/iPod BT или ANDROID	Когда выбрано[HEAD MODE]/[AUTO MODE](●):Название песни (Исполнитель) ➔ Название песни (Название альбома) ➔Название песни (Дата/Часы) ➔ Время воспроизведения (Дата/Часы) ➔Название песни (Исполнитель) с синхронизацией музыки* ➔ (обратно к началу)
BT AUDIO	Название песни (Исполнитель) ➔ Название песни (Название альбома) ➔ Название песни (Дата/Часы) ➔ Время воспроизведения (Дата/Часы) ➔Название песни (Исполнитель) с синхронизацией музыки* ➔ (обратно к началу)
AUX	AUX (Дата/Часы) ➔ AUX (Дата/Часы) с синхронизацией музыки* ➔ (обратно к началу)

* KD-R981BT: Цвета подсветки кнопок и дисплея изменяются и синхронизируются с музыкой.
KD-R889BT /KD-R881BT : Цвет подсветки символной кнопки изменяется и синхронизируется с музыкой.
KD-R784BT /KD-R782BT : Яркость подсветки изменяется и синхронизируется с музыкой.

Симптомы Способы устранения
Общие характеристики	Звук не слышен.	Установите оптимальный уровень громкости.Проверьте кабели и соединения.
	Отображается надпись "MISWIRING CHECK WIRING THEN PWR ON".	Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы.Снова включите питание.
	Отображается надпись "PROTECTING SEND SERVICE".	Отправьте устройство в ближайший сервисный центр.
	Источник нельзя выбрать.	Проверьте настройку[SOURCE SELECT].(→5)
Радиопременник	Слабый радиоприем.Статические помехи при прослушивании радио.	Плотно вставьте антенну.
CD/USB/IPod	Невозможно извлечь диск.	Нажмите и удерживайте кнопкудля принудительного извлечения диска. Осторожно, не уроните диск во время извлечения.
	Отображается надпись "IN DISC".	Убедитесь в отсутствим блокирования загрузочного отсека при вставке диска.
	Отображается надпись "PLEASE EJECT".	Нажмитедставьте диск правильно.
	Неправильный порядок воспроизведения.	Порядок воспроизведения определяется по имени файла (USB) или в порядке записи файлов (диск).
	Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи.
	Отображается сообщение "NOT SUPPORT", и дорожка пропускается.	Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. (→27)
	Продолжает мигать текст "READING".	Не используйте многоуровневую иерархическую структуру и много папок.Перезагрузите диск или повторно подключите USB-устройство.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы	Способы	устранения
CD/USB/iPod	Отображается надпись "UNSUPPORTED DEVICE".	Убедитесь в том, что подключенное устройство совместимо с данным устройством и что формат файловой системы поддерживается. (27)Повторно подключите устройство.
	Отображается надпись "UNRESPONSIVE DEVICE".	Убедитесь в том, что устройство исправно, и повторно подключите устройство.
	Отображается надпись "USB HUB IS NOT SUPPORTED".	Данное устройство не поддерживает USB-устройства, подключенные через USB-концентратор.
	Отображается надпись "CANNOT PLAY".	Подключите устройство USB, содержащее доступные для воспроизведения аудиофайлы.
	Проигрыватель iPod/iPhone не включается или не работает.	Проверьте соединение между устройством и iPod/iPhone.Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки.
	"LOADING" отображается при переходе в режим поиска посредством нажатия Q/S.	Данное устройство еще подготавливает список музыки на iPod/iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже.
	Правильные символы не отображаются.	Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.В зависимости от выбранного вами языка отображения (5), некоторые символы могут отображаться неправильно.
ANDROID	Во время воспроизведения не слышен звук.Звук выводится только с устройства Android.	Повторно выполните подключение устройства Android.Если работает режим [AUDIO MODE], запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.Если работает режим [AUDIO MODE], перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.Перезапустите устройство Android.Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. (27)

Симптомы	Способы	устранения
ANDROID	Не удается воспроизвести в режиме [AUTO MODE].	Убедитесь в том, что приложение JVC MUSIC PLAY APP установлено на устройство Android. (→8)Повторно выполните подключение устройства Android и выберите соответствующий режим управления. (→9)Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. (→7)
	Продолжает мигать текст "NO DEVICE" или "READING".	Отключите на устройстве Android опции для разработчика.Повторно выполните подключение устройства Android.Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. (→7)
	Прерывистое воспроизведение или пропускается звук.	Выключите режим энергосбережения на устройстве Android.
	"CANNOT PLAY"	Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.Повторно выполните подключение устройства Android.Перезапустите устройство Android.
Bluetooth*	Устройства Bluetooth не обнаружены.	Выполните поиск с устройства Bluetooth еще раз.Выполните сброс устройства. (→8)
	Сопряжение невозможно.	Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. (→1)
	Возникает эхо или шум.	Отрегулируйте положение микрофона. (→1)Проверьте настройку [ECHO CANCEL]. (→3)
	Плохое качество звука телефона.	Уменьшите расстояние между устройством и устройством Bluetooth.Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
Bluetooth®	Во время воспроизведения спомощью аудиопроигрывателяBluetooth происходитпрерывание звука.Уменьшите расстояние между устройством иаудиопроигрывателем Bluetooth.Выключите и включите приемник, затем подключитеустройство.Другие устройства Bluetooth могут пытаться подключитьсяк устройству.
	Не удается осуществитьуправление подключеннымаудиопроигрывателемBluetooth.Проверьте, поддерживает ли подключенныйаудиопроигрыватель Bluetooth профиль Audio/VideoRemote Control Profile (AVRCP — профиль удаленногоуправления звуком и видеозображением). (См.инструкции к аудиопроигрывателю.)Отключите и подключите проигрыватель Bluetooth еще раз.
	“PLEASE WAIT”Приемник выполняет подготовку к использованиюфункции Bluetooth. Если сообщение не исчезает, выключитеи снова включите устройство, после чего выполнитеповторное подключение устройства Bluetooth.
	“NOT SUPPORT”Подключенный телефон не поддерживает функциораспознавания голоса.
	“ERROR”Попытайтесь выполнить операцию еще раз. Еслиснова отображается сообщение “ERROR”, проверьте,поддерживает ли устройство запрашиваемую функцию.
	“H/W ERROR”Выполните сброс приемника и повторите операцию. Еслиснова отображается сообщение “H/W ERROR”, обратитесь вближайший сервисный центр.

При повторном возникновении проблем сбросьте устройство. (→)

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.

Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков ⊖ к корпусу машины, проводу заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (-20)
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
  • Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем ⏻ автомобильного аккумулятора.

2 Правильно подключите провода.

См. раздел "Подключение проводов". (32)

3 Установите устройство в вашем автомобиле.

См. раздел "Установка устройства (установка в приборную панель)". (31)

4 Подключите клемму— автомобильного аккумулятора.

5 Нажмите SOURCE-KD-R981BT/KD-R784BT/KD-R782BT) или SRC-KD-R889BT/KD-R881BT), чтобы включить питание.

6 Отсоедините переднюю панель и выполните сброс устройства. (3)

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Установка устройства (установка в приборную панель)

Список деталей для установки

(A) Передняя панель

(В) Декоративная панель

(C) Посадочный корпус

(D)Жгут проводов

(E) Ключ для демонтажа

При установке без посадочного корпуса

1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной

консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).

⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

Порядок извлечения устройства

Для настройки 2-полосного кроссовера

3 пары REAR		: Выход заднего динамика
	FRONT	: Фронтальный выход
	SW	: Выход сабвуфера
2 пары FRONT		: Фронтальный выход
	REAR/SW	: Выходные разъемы задних динамиков/низкочастотного динамика
1 пара REAR/SW		: Выходные разъемы задних динамиков/низкочастотного динамика

Для настройки 3-полосного кроссовера

3 пары REAR	FRONTSW	:	Выход на высокочастотный динамик
		:	Выход на среднечастотный динамик
		:	Выход на низкочастотный динамик
2 пары FRONT	REAR/SW	:	Выход на среднечастотный динамик
		:	Выход на низкочастотный динамик
1 пара REAR/SW		:	Выход на низкочастотный динамик

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Данные могут быть изменены без уведомления.

Тюнер	FM	Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц)
		Полезная чувствительность(отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом (8,2 дБф)
		Пороговая чувствительность (ДИНотношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
		Частотная характеристика ( ± 3 дБ) 30 Гц — 15 кГц
		Отношение сигнал/шум (MONO) 64 дБ
		Разделение стереоканалов (1 кГц) 40 дБ
	AM(MW)	Диапазон частот 531 кГц — 1 611 кГц (интервалом 9 кГц)
		Полезная чувствительность(отношение сигнал/шум = 20 дБ)	28,2 мкВ (29 дБмкВ)
	AM(LW)	Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц)
		Полезная чувствительность(отношение сигнал/шум = 20 дБ)	50 мкВ (33,9 дБмкВ)
Проитрыватель компакт-дисков	Лазерный диод GaAlAs
	Цифровой фильтр (D/A) 8-кратная дискретизация
	Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV)
	Коэффициент детонации Ниже измерительных возможностей
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Суммарное нелинейное искажение (1 кГц) 0,01 %
	Отношение сигнал/шум (1 кГц) 105 дБ
	Динамический диапазон 90 дБ
	Разделение каналов 85 дБ
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	AAC-декодирование Файлы AAC-LC “..аас”	(Кроме KD-R784BT/KD-R782BT)

USB	USB-стандарт USB 1.1, USB 2.0 (Полноскоростной)
	Совместимые устройства	Запоминающее устройство большой емкости
	Система файлов	FAT12/16/32
	Максимальный ток источника питания	5 В пост. тока—— 1,5 А
	Преобразователь (D/A) с цифровым фильтром	24 бит
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	AAC-декодирование	Файлы AAC-LC “.aac” (Кроме KD-R784BT /KD-R782BT)
	WAV-декодирование	Линейная импульсно-кодовая модуляция
	FLAC-декодирование	Файлы FLAC, до 24 бит/48 кГц
Вспом. оборуд.	Частотная характеристика ( ± 3 дБ)	20 Гц — 20 кГц
	Максимальное напряжение на входе	1 000 мВ
	Полное сопротивление на входе	30 кОм
Bluetooth	Версия	Bluetooth 3.0
	Диапазон частот	2,402 ГГц — 2,480 ГГц
	Выходная мощность	Класс мощности 2: +4 дБм (МАКС.), 0 дБм (СРЕД.)
	Максимальный диапазон связи	Луч обзора приблизительно 10 м (32,8 фута)
	Сопряжение	SSP (Secure Simple Pairing — безопасное простое сопряжение)
	Профиль	HFP1.6 (Hands-Free Profile — профиль громкой связи)A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука)AVRCP1.5 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением)РВАР (Phonebook Access Profile — профиль доступа к телефонной книге)SPP (Serial Port Profile — профиль последовательного порта)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Звук	Максимальная выходная мощность 50 Вт × 4 или50 Вт × 2 + 50 Вт × 1 (Низкочастотный динамик = 40м)
	Полный диапазон частот(енее чем 1 % THD)	22 Вт × 4
	Полное сопротивление катушкигромкоговорителя	40м — 80м
	Уровень/нагрузка предусилителя (CD/USB) нагрузка 4000 мВ/10 кОм
	Полное сопротивление выхода предусилителя ≤ 6000м
Общие характеристики	Рабочее напряжениедопустимо от 10,5 — 16 В)	14,4 В
	Максимальное текущее потребление 10 А
	Диапазон рабочих температур −10°C — +60°C
	Установочные размеры (Ш × В × Г) 182 мм × 53 мм × 159 мм
	Вес нетто (включая декоративную панель ипосадочный корпус)	1,2 кг

libFLAC

Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007,2008,2009 Josh Coalson
