Produkttyp	Autoradio
Marke	JVC
Modell	KD-R771BT
Abmessungen (B × H × T)	182 × 53 × 158 mm
Gewicht	1,1 kg
Stromversorgung	14,4 V DC (10,5 – 16 V zulässig)
Maximale Stromaufnahme	10 A
Maximale Ausgangsleistung	50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer)
Lautsprecherimpedanz	4 – 8 Ω
FM-Tuner Frequenzbereich	87,5 – 108,0 MHz (Schrittweite 50 kHz)
AM-Tuner Frequenzbereich (MW)	531 – 1.611 kHz (Schrittweite 9 kHz)
LW-Tuner Frequenzbereich	153 – 279 kHz (Schrittweite 9 kHz)
CD-Player	Ja (CD/CD-R/CD-RW)
Unterstützte Audioformate (USB/CD)	MP3, WMA, WAV, FLAC
Bluetooth-Konnektivität	Version 2.1+EDR/3.0 ; Profile HFP, A2DP, AVRCP, PBAP, SPP
USB-Anschluss	USB 1.1/2.0, 5 V DC, max. 1,5 A
AUX-Eingang	3,5 mm Stereo-Klinkenstecker
Equalizer	8 Voreinstellungen + anpassbar (EASY EQ, PRO EQ)
Crossover-Filter	2-Wege oder 3-Wege einstellbar (Frequenz, Flanke, Phase)
Display	Individuell einstellbare Hintergrundbeleuchtung mit Motiven

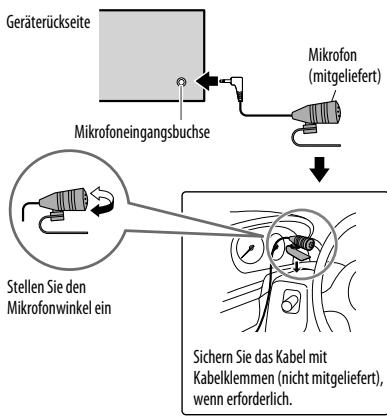

Freisprechfunktion	Ja, mit integriertem Mikrofon
Reinigung	Trockenes Silikontuch für Frontblende; Wattestäbchen für Anschlüsse
Sicherheit	Rücksetzung nach Trennung der Batterie; Schutz gegen Kurzschlüsse
Enthaltene Ersatzteile	Abnehmbare Frontblende, Ausbauwerkzeuge, Einbaurahmen, Kabelbaum
Reparierbarkeit / Update	Autorisiertes Service-Center; Firmware-Update über JVC-Website

Häufig gestellte Fragen - KD-R771BT JVC

Wie setze ich das Gerät zurück?

Lösen Sie die Frontblende und drücken Sie dann innerhalb von 5 Sekunden zweimal die vordere Taste. Dadurch werden die Einstellungen zurückgesetzt, mit Ausnahme der gespeicherten Sender.

Wie stelle ich die Uhr ein?

Halten Sie die Taste MENU gedrückt, drehen Sie den Lautstärkeregler, um CLOCK auszuwählen, dann CLOCK SET. Stellen Sie Tag, Stunde und Minuten ein und wählen Sie dann das Format 12h oder 24h.

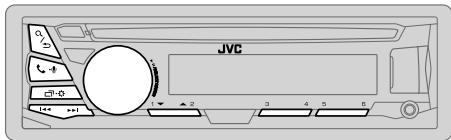

Wie verbinde ich ein Telefon über Bluetooth?

Stellen Sie sicher, dass das Bluetooth des Telefons eingeschaltet ist. Wählen Sie am Autoradio die Bluetooth-Quelle. Suchen Sie am Telefon nach 'JVC UNIT' und koppeln Sie es. Wenn ein PIN-Code verlangt wird, geben Sie '0000' ein oder bestätigen Sie den angezeigten Code.

Was tun, wenn kein Ton kommt?

Überprüfen Sie die Lautstärke, die Lautsprecheranschlüsse und die ausgewählte Quelle. Wenn 'MISWIRING' erscheint, schalten Sie die Stromversorgung aus und isolieren Sie die falsch angeschlossenen Drähte. Wenn 'PROTECTING' erscheint, wenden Sie sich an den Kundendienst.

Wie verbessere ich den Radioempfang?

Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Verwenden Sie die Einstellungen LOCAL SEEK (ON für besseren Empfang), IF BAND (AUTO zur Reduzierung von Störungen) und MONO (ON zur Verbesserung des FM-Empfangs).

Wie reinige ich das Autoradio?

Wischen Sie die Frontblende mit einem trockenen Silikontuch oder einem weichen Tuch ab. Verwenden Sie keine Lösungsmittel. Für die Anschlüsse verwenden Sie ein Wattestäbchen, ohne diese zu beschädigen.

Welche Audioformate werden auf USB und CD unterstützt?

Auf USB: MP3, WMA, WAV, FLAC. Auf CD: MP3, WMA. AAC-Dateien werden auf diesem Modell nicht abgespielt. Die Discs müssen finalisiert sein.

Wie speichere ich einen Radiosender?

Stimmen Sie den gewünschten Sender ab und halten Sie dann eine der Zifferntasten (1 bis 6) gedrückt, bis 'MEMORY' erscheint. Sie können auch den PRESET-Modus verwenden.

Wie verwende ich den AUX-Eingang?

Schließen Sie einen tragbaren Audioplayer an die vordere AUX-Buchse (3,5 mm Klinke) an. Aktivieren Sie die AUX-Quelle im Menü SRC SELECT (stellen Sie auf ON), und wählen Sie dann AUX durch Drücken von SOURCE.

Wie stelle ich den Equalizer ein?

Drücken Sie wiederholt EQ-BASS, um eine Voreinstellung auszuwählen (FLAT, HARD ROCK, POP usw.). Für eine individuelle Einstellung halten Sie EQ-BASS gedrückt, um auf EASY EQ oder das PRO EQ-Menü zuzugreifen.

BEDIENUNGSANLEITUNG KD-R771BT JVC

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden muss.

Durch ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb" unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthält.

Die Daten befinden sich auf dem Etikett des Geräts.

Gemäß dem Gesetz der Russischen Föderation "Über den Schutz der Verbraucherrechte" kann die Lebensdauer (Haltbarkeit) dieses Produkts für das Leben, die Gesundheit des Verbrauchers und seine Umwelt sowie für das Eigentum des Verbrauchers (7) Jahre ab Herstellungsdatum betragen. Diese Frist ist der Zeitraum, in dem der Verbraucher dieses Produkts sicher verwenden kann, sofern die Gebrauchsanweisung für dieses Produkt befolgt wird, die notwendige Wartung durchgeführt wird, einschließlich des Austauschs von Verbrauchsmaterialien, und die entsprechende Reparatur und Wartung in einem spezialisierten Servicecenter erfolgt.

Kennzeichnung von Geräten mit Laser-Abtastern

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Kennzeichnung von Produkten, die Laser verwenden

Am Gehäuse des Geräts ist ein Schild angebracht, das angibt, dass das Gerät Laserstrahlen der Klasse 1 verwendet. Das bedeutet, dass im Gerät Laserstrahlen geringer Intensität verwendet werden. Sie stellen keine Gefahr dar und verbreiten keine gefährliche Strahlung außerhalb des Geräts.

Für Israel

Konformitätserklärung in Bezug auf die R&TTE-Richtlinie 1999/5/EG

Konformitätserklärung in Bezug auf die EMV-Richtlinie

Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-Vertreter:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Deutschland

Konformitätserklärung gemäß der R&TTE-Richtlinie 1999/5/EG

Konformitätserklärung in Bezug auf die EMV-Richtlinie

Deklaration der Konformität gemäß RoHS 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

PepdctabnteBcTB0BEC:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Englisch

Hiermit erklärt JVC KENWOOD, dass sich dieser KD-R971BT/KD-R871BT/KD-R774BT/KD-R771BT in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. (BMW) Hiermit erklärt JVC KENWOOD die Übereinstimmung des Gerätes KD-R971BT/KD-R871BT/KD-R774BT/KD-R771BT mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinie 1999/5/EG. (Wien)

Niederländisch

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3

ERSTE SCHRITTE 4

1 Brechen Sie die Demonstration ab 2 Stellen Sie die Uhr ein 3 Einstellungen der grundlegenden Einstellungen

RADIO 5

AUX 6

AUDIOEINSTELLUNGEN 14

DISPLAY-EINSTELLUNGEN 18

ZUR BEZUGNAHME 20

Wartung Weitere Informationen

FEHLERSUCHE 22

TECHNISCHE DATEN 24

EINBAU/ANSCHLUSS 25

VOR DER INBETRIEBNAHME

WICHTIG

Um eine richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist außerdem wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten. - Bitte bewahren Sie die Anleitung an einem sicheren Ort und griffbereit zum Nachschlagen auf.

Warnung

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie die Verwendung des externen Geräts, wenn diese das sichere Fahren behindern kann.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des KD-R971BT erläutert.
• Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (→ 4)
• [XX] zeigt die gewährten Punkte an.
• (⇒ XX) zeigt an, dass Bezugsinformationen auf der angegebenen Seitenzahl vorhanden sind.

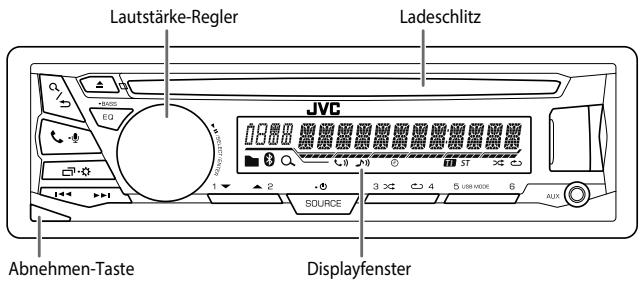

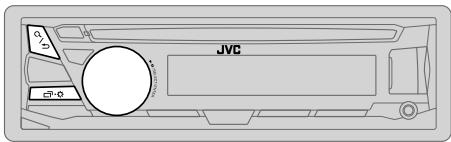

Frontblende

Anbringen

Abnehmen

Rücksetzen

Drücken Sie den Schalter zweimal innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende.

Zum	Auf der Frontblende
Einschalten	Drücken Sie SOURCE-⓷. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke	Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut.
Quelle auswahlen	• Drücken Sie SOURCE-⓹ wiederholt. • Drücken Sie SOURCE-⓪, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie Ⓞ-⓺ wiederholt. (⇒ 21)

Brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder wenn [FACTORY RST] auf [YES]) erscheint Folgendes im Display: "CANCEL DEMO" ⇒ "PRESS" ⇒ "VOLUME KNOB"

1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt. 2 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

Stellen Sie die Uhr ein

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK SET], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler.

Tag → Stunde → Minute

5 Drehen Sie den Lautstärke-Regler zum Wählen von [24H/ 12H], und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12 HOUR] oder [24 HOUR], und drücken Sie dann den Regler. 7 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

3

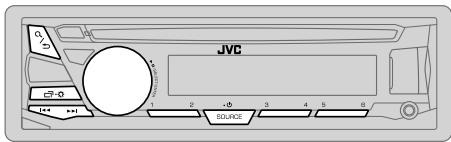

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

Standard: XX

SETTINGS
BEEP	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)ON: Aktiviert den Tastenberührungston.; OFF: Deaktiviert.
SRC SELECT
AM*	ON: Aktiviert Sie AM in der Quellenwahl.; OFF: Deactiviert.
AUX*	ON: Aktiviert AUX in der Quellenwahl.; OFF: Deactiviert.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Startet die Aktualisierung der Firmware.; NO: Hebt auf (Aktualisierung wird nicht ausgeüfhuft).Einzelheiten darüber, wie Sie die Firmwareactualisen konnen, siehe:<http://www.jvc.net/cs/car/>.
FACTORY RST	YES: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender).;NO: Hebt auf.
CLOCK
CLOCK SYNC	AUTO: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im -Datum (Uhrzeit) im FM (UKW)Radio Data System eingestellt.; OFF: Hebt auf.
CLOCK DISP	ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschalten wird.;OFF: Hebt auf.

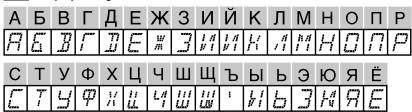

ENGLISH	Wahlen Sie die Anzeigesprache für das Menu und die Musik-Information, wo zutreffend.
PUSCHKIM	Als Standard ist ENGLISH ausgewähl.
ESPANOL

• Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

"ST" leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

Suchen nach einem Sender

1 Drücken Sie SOURCE wiederholt, um FM (UKW) oder AM zu wählen. 2 Drücken Sie 一 一 一 um einen Sender automatisch zu suchen. (oder)

Halten Sie ◄◄ / ►► gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders...

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Die Festsendernummer blinkt, und "MEMORY" erscheint.

Wählen Sie einen gespeicherten Sender aus

Drücken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drücken Sie ◄◄ / ►► 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Voreingabenummer, und drücken Sie dann den Regler zur Bestätigung.

Andere Einstellungen

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [TUNER], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 5 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie ◄◄ / ►►

Standard: XX

RADIO TIMER

Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle. 1 ONCE/DAILY/ WEEKLY/OFF: Wahlen Sie, wie oft der Timer eingeschaltet wird. 2 FM/ AM: Wahren Sie das Frenzband. 3 01 bis 18 (für FM)/ 01 bis 06 (für AM): Wahren Sie den Festsender. 4 Stellen Sie den Tag*1 und die Zeit der Aktivierung ein. "◎" leuchtet auf, wenn der Vorgang fertig ist. Radio Timer wird in den folgenden Fälle nicht aktiviert. · Das Gört ist ausgeschlattet. · [OFF] ist für [AM] in [SRC SELECT] gewählt, nach dem Radio Timer für AM gewählt wurde. (→ 4)

SSM

SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). "SSM" hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wahren Sie SSM 07 – 12 / SSM 13 – 18 zum Speichern der folgenden 12 Sender.

*1 Nur wählbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.

Standard: XX

LOCAL SEEK	ON: Sucht nur FM (UKW)-Sender mit gutem Empfang. ; OFF: Hebt auf. Die vorgenommenen Einstellungen gelten nur für die gewährte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.
IF BAND	AUTO: Steigert die Tuner-Empfindlichkeit, um Störgeräische von benachbarten FM-Senden zu verringnem. (Stereo-Effekt kann verlorengehen). ; WIDE: Ist Interferenz von benachbarten FM-Senden ausgesetzt, aber die Klangqualität wird nicht verringt, und der Stereoeffekt wird bewahrt.
MONO	ON: Verbesser den FM (UKW)-Empfang, aber der Stereoeffekt gehalten.; OFF: Hebt auf.
NEWS-STBY*2	ON: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar.; OFF: Hebt auf.
REGIONAL*2	ON: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF"-Steuerung.; OFF: Hebt auf.
AF SET*2	ON: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Network sendet und einen betteren Empfang aufweist, falls der aktuellen Empfang schlecht ist.; OFF: Hebt auf.
TI SET*2	ON: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ; OFF: Hebt auf.
PTY SEARCH*2	Wahlen Sie einen PTY-Code (siehe unter). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

PTY-Codes: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIORED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

*2 Nur für FM (UKW)-Quelle.

Verwendung eines tragbaren Audioplayers

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich)

2 Wählen Sie [ON] für [AUX] in [SRC SELECT]. (→ 4) 3 Drücken Sie SOURCE-① wiederholt zum Wählen von AUX. 4 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

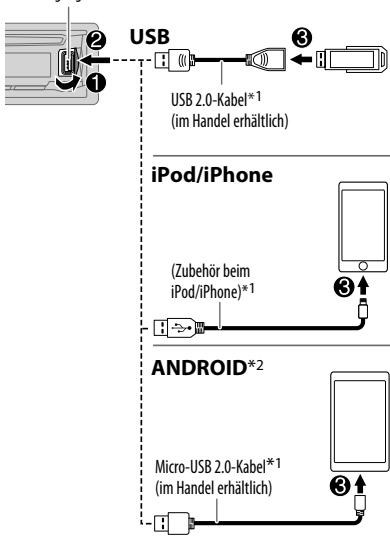

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

CD

USB-Eingangsterminal

Wählbare Quelle:

KD-R971BT/KD-R871BT:CD/USB/USB-IPOD/Android KD-R774BT/KD-R771BT:CD/USB/Android

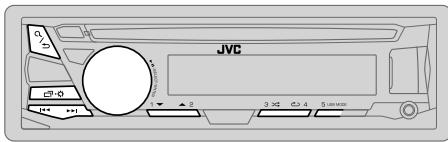

Zum	Auf der Frontblende
Vorspulen / Rückspulen*3	Halten Sie |▶/▶gedrückt.
Auswahlen eines Tracks/einer Datei	Drücken Sie |▶/▶l.
Auswahlen eines Ordners*4	Drücken Sie 2 ▲/1 ▼.
Wiederholte Wiedergabe*5	Drücken Sie 4 ▷wiederholt.
	TRACK RPT/ ALL RPT : Audio-CD
	TRACK RPT/ FOLDER RPT/ ALL RPT : MP3/WMA/AAC/WAV/FLAC-Datei
	ONE RPT/ ALL RPT/ RPT OFF : iPod oder ANDROID
Zufallswiedergabe*5	Drücken Sie 3 ▷wiederholt.
	ALL RND/ RND OFF : Audio-CD
	FOLDER RND/ ALL RND/ RND OFF : MP3/WMA/AAC/WAV/FLAC-Datei
	SONG RND/ ALL RND/ RND OFF : iPod oder ANDROID

1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. 2 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install JVC MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihr Android-Gerät installieren. (→ 20) 3 Bei ANDROID: Trifft nur zu, wenn [AUTO MODE] gewählt ist. (→ 8) 4 Bei CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod/Android. *5 Bei iPod/Android: Trifft nur zu, wenn [HEAD MODE]/[AUTO MODE] gewählt ist. (→ 8)

Wählen Sie den Steuermodus

Während USB-IPOD als Quelle gewählt ist, drücken Sie 5 USB MODE wiederholt.

HEAD MODE: Steuern Sie den iPod von dieser Einheit.

IPHONE MODE: Steuern Sie den iPod mit dem iPod selbst. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Während Android als Quelle gewählt ist, drücken Sie 5 USB MODE wiederholt.

AUTO MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY.

AUDIO MODE: Steuern Sie das Android-Gerät vom Android-Gerät selbst über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Wählen Sie das Musiklaufwerk

Drücken Sie 5 USB MODE wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse). Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Auswählen einer Datei aus einem Ordner/einer Liste

1 Drücken Sie / 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Schnellsuche

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

Drehen Sie den Lautstärke-Regler schnell, um die Bestechnl zu durchsuchen.

• Gilt nicht für iPod.

Alphabetsuche (gilt nur für iPod):

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

Drücken Sie 2 ▲/1▼ oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z/0 bis 9/OTHERS) zu wählen.

• Wählen Sie "OTHERS", wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q, / Zum Abbrechen halten Sie / 一 gedrückt. - Beim iPod nur gültig, wenn [HEAD MODE] gewählt ist. - Beim Android nur gültig, wenn [AUTO MODE] gewählt ist.

Unterstützte Bluetooth-Profile

• Hands-Free Profile (HFP)
• Advanced Audio Distribution Profile (A2DP)
• Audio/Video Remote Control Profile (AVRCP)
• Serial Port Profile (SPP) Phonebook Access Profile (PBAP)

Unterstützte Bluetooth-Codecs

• Sub-Band-Codec (SBC)
• Erweiterte Audio-Codierung (AAC)

Schließen Sie das Mikrofon an

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

1 Drücken Sie SOURCE- , um die Einheit einzuschalten. 2 Suchen und wählen Sie "JVC UNIT" am Bluetooth-Gerät.

"BT PAIRING" blinkt im Display.

• Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sowie nach der Suche eingeben.

3 Führen Sie (A) oder (B) aus, je nachdem, was durch das Display läuft.

Bei manchen Bluetooth-Geräten kann sich die Pairing-Sequenz von den unten beschriebenen Schritten unterscheiden.

(A) “[Gerätname]” ⇒ “XXXXXXXX” ⇒ “VOL - YES” ⇒ “BACK - NO”

"XXXXXXXX" ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird.

1 Stellen Sie sicher, dass der Passkey an der Einheit und am Bluetooth-Gerät übereinstimmen. 2 Drücken Sie den Lautstärke-Regler zum Bestätigen des Passkeys. 3 Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) “[Gerätename]” ⇒ “VOL - YES” ⇒ “BACK - NO”

1 Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs. 2. · Wenn "PAIRING" → "PIN 0000" durch das Display läuft, geben Sie den PIN-Code "0000" im Bluetooth-Gerät ein. Sie können vor dem Pairing auf einen PIN-Code Ihrer Wahl wechseln. (→ 13)

• Wenn nur "PAIRING" erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen. "PAIRING COMPLETED" erscheint, wenn das Pairing fertig ist, und "3" leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist.

Leuchtet auf, um die Batteriestärke und Signalstärke anzuzeigen.

• Die Funktionalität hängt von dem Typ des verwendeten Telefons ab.
• Dieses Gerät unterstützt Secure Simple Pairing (SSP).
• Bis zu 10 Geräte können insgesamt registriert (gepaart) werden.
• Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, siehe 13, [DELETE PAIR].
• Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zurzeit angeschlossen werden.
• Manche Bluetooth-Geräte können nach dem Pairing nicht in der Lage sein, die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.
• Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Bluetooth-Geräts.

Auto Pairing

Wenn Sie das folgende Gerät an den USB-Eingang anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert.

KD-R971BT / KD-R871BT: iPhone/ iPod touch/ Android-Gerät

KD-R774BT/KD-R771BT: Android-Gerät

Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben.

Die automatische Pairing-Anforderung wird nur aktiviert, wenn:

• Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist.
• [AUTO CNNT] auf [ON] gestellt ist. (→13) Die JVC MUSIC PLAY-Anwendung wird auf dem Android-Gerät (⇔ 7) installiert, und [AUTO MODE] wird gewählt (⇔ 8).

BLUETOOTH— Handy

Empfangen Sie einen Ruf

Wenn ein Ruf empfangen wird:

Für KD-R971BT:

Die Tasten blinken in der Farbe, die Sie in [RING COLOR] gewählt haben. (→ 11)

Für KD-R871BT / KD-R774BT / KD-R771BT:

Die Tasten blinken in dem Blinkmuster, das Sie in [RING ILLUMI] gewählt haben. (→ 11)

• Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewährte Zeit gestellt ist. (→ 11) Während eines Rufs: Für KD-R971BT:

Die Tasten hören zu blinken auf und leuchten in der Farbe, die Sie in [RING COLOR] gewählt haben. (→ 11)

Für KD-R871BT / KD-R774BT / KD-R771BT:

Die Tasten hören zu blinken auf.

• Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird die Bluetooth-Verbindung getrennt.

Zum

Auf der Frontblende

Erster ankommender Anruf...

Nehmen Sie einen Ruf entgegen	Drücken oder den Lautstärke-Regler.
Weisen Sie einen Ruf ab	Halten Sie oder den Lautstärke-Regler gedrückt.
Einen Anruf beenden	Halten Sie oder den Lautstärke-Regler gedrückt.

Während des Sprechens beim ersten ankommenden Anruf...

Einen anderen ankommenden Anruf entgegenhalten und den aktuellen Anruf halten	Drücken oder den Lautstärke-Regler.
Einen anderen ankommenden Anruf abweisen	Halten Sie oder den Lautstärke-Regler gedrückt.

Zum	Auf der Frontblende
Bei zwei aktiven Anrufen...
Aktuellen Anruf beenden und gehaltenen Anruf aktivieren	Halten Sie - oder den Lautstärke-Regler gedrückt.
Umschalten zwischen actuellem Anruf und gehaltenem Anruf	Drucken Sie - .
Stellen Sie die Telefonlautstärke ein [00] bis [35] (Standard: [15])	Drehen Sie den Lautstärke-Regler während eines Anrufs. • Diese Einstellung hat keine Auswirkung auf den Lautstärkegegel der anderen Quellen.
Umschalten zwischen Freisprech- und Privatgesprach-Modi	Drucken Sie / - während eines Anrufs. • Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

Verbessern Sie die Sprachqualität

Während am Telefon gesprochen wird...

1 Halten Sie □ gedrückt. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q / ⊃

Standard: XX

MIC LEVEL	-10 — +10 (—4): Die Empfindlichkeit des Mikrofons nimmt mit higherer Zahl zu.
NOISE RDCT	-5 — +5 (0): Passen Sie den Rauschunterrückungspegel an, bis das gingste Rauschen bei einem Telefogesprach gehört wird.
ECHO CANCEL	-5 — +5 (0): Passen Sie die Verzügerungszeit für die Echo-Lösung an, bis das letzte Echo bei einem Telefogesprach gehört wird.

Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor

1 Drücken Sie, um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q / ⊃

Standard: XX

SETTINGS
AUTO ANSWER	01 SEC — 30 SEC: Die Einheit nimmt den ankommenen Ruf automaticisch innerhalb der gewährten Zeit entgegen (in Sekunden).; OFF: Hebt auf.
RING COLOR	(Für KD-R971BT) COLOR 01 — COLOR 49 (COLOR 08): Währt die Benachrichtungslicht-Farbe für die Tasten, wenn ein Ruf empfangen wird und während eines Rufs. ; OFF: Hebt auf.
RING ILLUMI	(Für KD-R871BT / KD-R774BT / KD-R771BT) BLINK 1 — BLINK 5 (BLINK 2): Währt das Blinkmuster für die Tasten, wenn ein Ruf empfangen wird. ; OFF: Hebt auf.

Tätigen Sie einen Ruf

Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1 Drücken Sie, um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /.

RECENTCALL

(Nur gültig, wenn das Telefon PBAP unterstützt)

1. Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer. - "" zeigt einen empfangenen Anruf an, ">" zeigt einen getätigten Anruf an, "M" zeigt einen verpassten Anruf an. - "NO HISTORY" erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist. 2. Drücken Sie den Lautstärke-Regler zum Anrufen.

PHONEBOOK

(Nur gültig, wenn das Telefon PBAP unterstützt)

1. Drücken Sie 2 ▲/1▼, um den gewünschten Buchstaben zu wählen (A bis Z, 0 bis 9, und OTHERS). "OTHERS" erscheint, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist. 2. Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler. 3. Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen. - Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen. - Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzente anzeigen. (Buchstaben mit Akzentzeichen wie "Ü" werden als "U" angezeigt.)

DIAL NUMBER

1. Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens (※, #, +). 2. Drücken Sie /, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist. 3. Drücken Sie den Lautstärke-Regler zum Anrufen.

VOICE

Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (→ Einen Ruf mit Spracherkennung tätigen)

Einen Ruf mit Spracherkennung tätigen

1. Halten Sie -gedrückt, um das angeschlossene Telefon zu aktivieren. 2. Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

• Unterstützung für Spracherkennungsmerkmale kann sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.
• Diese Einheit unterstützt auch die Funktion "intelligenter persönlicher Assistant" des iPhone.

Einstellungen im Speicher

Speichern Sie einen Kontakt im Speicher

Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern.

1 Drücken Sie, um in den Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler, um [RECENT CALL], [PHONEBOOK] oder [DIAL NUMBER] zu wählen, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler, um einen Kontakt zu wählen oder eine Telefonnummer einzugeben.

Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler, um die Telefonnummer anzuzeigen.

4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

"MEMORY P(gewählte Voreingabenummer)" erscheint, wenn der Kontakt gespeichert ist.

Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [DIAL NUMBER] in Schritt 2 und speichern Sie eine leere Nummer.

Einen Ruf aus dem Speicher tätigen

1 Drücken Sie, um in den Bluetooth-Modus zu schalten. 2 Drücken Sie eine der Zifferntasten (1 bis 6). 3 Drücken Sie den Lautstärke-Regler, um anzurufen. "NO PRESET" erscheint, wenn kein Kontakt gespeichert ist.

Bluetooth-Modus-Einstellungen

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler, um [BLUETOOTH] zu wählen, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 5 Drücken Sie, um zu beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie / .

Standard: XX

PHONE*1	Wähl das Telefon oder Audiogerät zum Anschlieben oder Abtrennen.
AUDIO*1	“*” erscheid vor dem Gerätenamen, wenn angeschlossen.
APPLICATION*1	Zeigt den Name des angeschlossenen Handys mit der JVC Smart Music Control*2 App an. “*” erscheid vor dem Gerätenamen, wenn angeschlossen.
DELETE PAIR	1 Drehen Sie den Lautstärke-Regler zum Wahlen eines Geräts zum Löschen, und drücken Sie dann den Regler. 2 Drehen Sie den Lautstärke-Regler zum Wahlen von [YES] oder [NO], und drücken Sie dann den Regler.
SET PINCODE (0000)	Ändert den PIN-Code (bis zu 6 Stellen). 1 Drehen Sie den Lautstärke-Regler zum Wahlen einer Nummer. 2 Drucken Sie▶/▶, um die Eingangsbeposition zu verschreiben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist. 3 Drucken Sie den Lautstärke-Regler zum Bestätigten.
AUTO CNNCT	ON: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der Reichweite ist. ; OFF: Hebt auf.
AUTO PAIR	ON: Die Einheit fuhr automatisch Pairing mit dem entsprechenden Bluetooth-Gerät aus (iPhone/iPod touch/Android-Gerät), wenn sie über die USB-Eingangsklammme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; OFF: Hebt auf.
INITIALIZE	YES: Initialisiert alle Bluetooth-Einstellungen (einschießlich gespeichertes Pairing, Telefonbuch usw.). ; NO: Hebt auf.
INFORMATION	MY BT NAME: Zeigt den Name der Einheit an (JVC UNIT). ; MY ADDRESS: Zeigt die Adresse dieser Einheit.

1 Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen. 2 JVC Smart Music Control ist darauf ausgelegt, den JVC Autostereo-Status zu betrachten und einfache Steuervorgänge auf Android-Smartphones auszuführen. Für JVC Smart Music Control Bedienvorgänge besuchen Sie die JVC-Website: http://www.jvc.net/cs/car/ .

Prüfmodus für Bluetooth-Kompatibilität

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen.

• Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist.

1 Halten Sie

gedrückt.

"BLUETOOTH" ↔ "CHECK MODE" erscheint. "SEARCH NOW USING PHONE" ⇒ "PIN IS 0000" scrollt durch das Display.

2 Suchen und wählen Sie "JVC UNIT" am Bluetooth-Gerät innerhalb von 3 Minuten. 3 Führen Sie (A), (B) oder (C) aus, je nachdem, was im Display erscheint.

(A) "PAIRING" → "XXXXXX" (6-stelliger Passkey): Stellen Sie sicher, dass der gleiche Passkey auf der Einheit und auf dem Bluetooth-Gerät erscheint, und bedienen Sie dann das Bluetooth-Gerät, um den Passkey zu bestätigen. (B) "PAIRING" → "PIN IS 0000": Geben Sie "0000" auf dem Bluetooth-Gerät ein. (C) "PAIRING": Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

Nachdem das Pairing erfolgreich ausgeführt ist, erscheint "PAIRING OK" → "[Gerätename]", und die Prüfung der Bluetooth-Kompatibilität beginnt. Wenn "CONNECT NOW USING PHONE" erscheint, bedienen Sie das Bluetooth-Gerät, um Telefonbuch-Zugriff zu erlauben, um fortzufahren. "TESTING" blinkt im Display.

Das Konnektivitätsergebnis blinkt im Display.

"PAIRING OK" und/oder "H.FREE OK" 1 und/oder "A STREAM OK" 2 und/oder "PBAP OK"*3: Kompatibel

1 Kompatibel mit Hands-Free Profile (HFP) 2 Kompatibel mit Advanced Audio Distribution Profile (A2DP) *3 Kompatibel mit Phonebook Access Profile (PBAP)

Nach 30 Sekunden erscheint "PAIRING DELETED", um anzuzeigen, dass Pairing gelöscht wurde, und die Einheit beendet den Prüfmodus.

Zum Abbrechen halten Sie SOURCE gedrückt, um die Stromversorgung auszuschalten, und schalten Sie dann die Stromversorgung erneut ein.

BLUETOOTH—Audio

Audioplayer über Bluetooth

1 Drücken Sie SOURCE wiederholt, um BT AUDIO zu wählen. 2 Bedienen Sie den Bluetooth-Audioplayer, um die Wiedergabe zu starten.

Zum	Auf der Frontblende
Wiedergabe / Pause	Drücken Sie den Lautstärke-Regler.
Wählen Sie die Gruppe oder den Ordner	Drücken Sie 2▲/1▼.
Reverse-/Vorwärts-Uberspringen	Drücken Sie ↓/▶■.
Vorspulen / Rückspulen	Halten Sie ↓/▶gedrückt.
Wiederholte Wiedergabe	Drücken Sie 4←wiederholt.TRACK RPT, ALL RPT, RPT OFF
Zufallswiedergabe	Drücken Sie 3>←wiederholt.GROUP RND, ALL RND, RND OFF
Auswählen einer Dateiaus einem Ordner/einerliste	Siehe "Auswählen einer Datei aus einem Ordner/einer Kunden auf Seite 8.

Die Bedienungen und Displayanzeigen können sich je nach Verfügbarkeit auf dem angeschlossenen Gerät unterscheiden.

Wählen Sie einen Vorwahl-Equalizer

Drücken Sie EQ-BASS wiederholt.

(oder)

Drücken Sie EQ-BASS, und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden.

Vorwahl-Equalizer:

FLAT (Standard)/ HARD ROCK/POP/HIP HOP/R&B/JAZZ/CLASSICAL/USER

Speichern Sie Ihre eigenen Klangeinstellungen

1 Halten Sie EQ-BASS gedrückt, um auf EASY EQ-Suche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler.

Siehe [EASY EQ] bezüglich der Einstellung (→ 15), und das Ergebnis wird unter [USER] gespeichert.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie \(\mathbb{Q} / \supset\). Zum Beenden drücken Sie EQ-BASS.

Andere Einstellungen

1 Halten Sie \(\square\) gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands \((\Rightarrow 15)\), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q / ⊃.

Standard: XX

EQ SETTING
EQ PRESET	Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [USER], um die in [EASY EQ] oder [PRO EQ] vorgenommen Einstellungen zu verwenden.)FLAT / HARD ROCK / POP / HIP HOP / R&B / JAZZ / CLASSICAL / USER
EASY EQ	Justieren ihre eigenen Klangeinstellungen. Diese Einstellungen werden unter [USER] gespeichert.Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [PRO EQ] beeinflussen.SUB.W SP*1*2: 00 bis +06 (Standard: 03SUB.W*1*3: -50 bis +10 00BASS LVL: -09 bis +09 MID LVL: -09 bis +09 00TRE LVL: -09 bis +09 00)
PRO EQ	Justieren ihre eigenen Klangeinstellungen. Diese Einstellungen werden unter [USER] gespeichert.Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.
62.5HZ
LVL -09 bis +09 (00): Stellt den Pegel zum Speichern für jeder Quelle ein.(Bevor Sie eine Einstellung vornehmen, während Sie eine anzupassende Quelle aus.)
BASS EXT ON: Schaltet den erweiterten Bass ein.; BASS EXT OFF: Hebt auf.
100HZ / 160HZ / 250HZ / 400HZ / 630HZ / 1KHZ / 1.6KHZ / 2.5KHZ / 4KHZ / 6.3KHZ / 10KHZ / 16kHZ
LVL -09 bis +09 (00): (Siehe oben)
Q FACTOR
Q 1.35/ Q 1.50/ Q 2.00: Den Qualitätsfaktor einstellen.
AUDIO
BASS BOOST	+01 — +05: Wählt ihren bevorzugten Bass-Boost-Pegel; OFF: Hebt auf.
LOUD	01 / 02: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; OFF: Hebt auf.

SUB.W LEVEL*1	SPK-OUT*2	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) 00 bis +06 (+03): Stellt den Ausgangspegel des über Lautspricherleitung angeschlossenen Subwoofern ein. (⇒ 27)
	PRE-OUT*3	-50 bis +10 (00): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (SW oder REAR/SW) über einen externen Verträger angeschlossenen Subwoofern ein. (⇒ 27)
SUB.W*3	ON / OFF: Schaltet den Subwoofer-Ausgang ein oder aus.
FADER	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) R15 — F15 (00): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprichern ein.
BALANCE*4	L15 — R15 (00): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprchem ein.
VOL ADJUST	-15 — +06 (00): Nehmen Sie die Vorwahl des anfänglichen Lautstäkepegels für jeder Quelle (in Bezug auf den FM (UKW)-Lautstäkepegel) vor. Vor der Einstellung wahren Sie eine anzupassende Quelle aus.
AMP GAIN	LOW POWER: Beschrankt den maximalen Lautstäkepegel auf 25. (Wahlen Sie dies, wenn die Maximallleistung eines Laustspechers weniger als 50 W beträgt, um Schäden an den Lautsprchem zu verhindern).; HIGH POWER: Der maximale Lautstäkepegel ist 35.
SPK/PRE OUT	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) Wahlen Sie je nach der Art des Laustspricheranschusses die geeignete Einstellung, um den gewünschenten Ausgang zu erhalten. (⇒ 16, Lautspricher-Ausgangseinstellungen)
SPK SIZE	Je nach dem gewährten Übergangstyp (siehe [X' OVER TYPE] unter) werden die Einstellpunkte 2-Wege-Übergang oder 3-Wege-Übergang gezeigt.
X' OVER	(⇒ 17, Übergangseinstellungen) Als Standard ist der 2-Wege-Übergangstyp gewählt.
X' OVER TYPE	Vorsicht: Passen Sie die Lautstäke an, bevor der Punkt X' OVER TYPE geändert wird, um plötzliche Schwankungen im Ausgangspegel zu vermeiden.
X' OVER 2-WAY	(Wird nur angezeigt, wenn [X' OVER 3-WAY] gewählt ist) YES: Wählten den Zwei-Wege-Übergangstyp.; NO: Hebt auf.
X' OVER 3-WAY	(Wird nur angezeigt, wenn [X' OVER 2-WAY] gewählt ist) YES: Wählten den Drei-Wege-Übergangstyp.; NO: Hebt auf.

1 Wird nur angezeigt, wenn [SUB.W] auf [ON] gestellt ist. 2 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. (→16) 3 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. (→ 16) 4 Die Einstellung kann den Subwoofer-Ausgang nicht beeinflussen.

AUDIOEINSTELLUNGEN

SND EFFECT
ENHANCE	(Gilt nicht für TUNER-Quelle.) SML/ MED/ LRG: Erlaubt virtuelle Verbesserung des Klangraums. ; OFF: Hebt auf.
RESPONSE	LV1/ LV2/ LV3: Lösst den Klang virtuell realistischer wirken. ; OFF: Hebt auf.
SOUND LIFT	LV1/ LV2/ LV3: Stellt die von den Lautsprachern gehörte Klangposition virtuell ein. ; OFF: Hebt auf.
VOL LINK EQ	ON: Hebt die Freqenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringen. ; OFF: Hebt auf.
K2	(Gilt nicht für TUNER-Quelle und AUX-Quelle.) ON: Verbessern Sie die Klangqualität von komprimierter Musik. ; OFF: Hebt auf.

Lautsprecher-Ausgangseinstellungen

(Nur für X' OVER 2-WAY)

Wählen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Verstärker. (→ 27)

(Für KD-R971BT)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	FRONT	REAR	SW
REAR/REAR (Standard)	Vorderer Laufsprecherausgang	Hinterer Lautsprecherausgang	Subwoofer-Ausgang
REAR/SUB.W	(Nicht verfügbar)	(Nicht verfügbar)	(Nicht verfügbar)
SUB.W/SUB.W	Vorderer Lautsprecherausgang	L (links): Subwoofer-AusgangR (rechts): (Stummschaltung)	Subwoofer-Ausgang

(Für KD-R871BT)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	FRONT	REAR/SW
REAR/REAR	Vorderer Laufsprecherausgang	Hinterer Lautsprecherausgang
REAR/SUB.W (Standard)	Vorderer Lautsprecherausgang	Subwoofer-Ausgang
SUB.W/SUB.W	Vorderer Lautsprecherausgang	Subwoofer-Ausgang

(Für KD-R774BT / KD-R771BT)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	REAR/SW
REAR/REAR	Hinterer Laufsprecherausgang
REAR/SUB.W (Standard)	Subwoofer-Ausgang
SUB.W/SUB.W	Subwoofer-Ausgang

Anschluss über Lautsprecherkabel

Für Verbindungen ohne externen Verstärker können Sie mit diesen Einstellungen aber auch den Subwoofer-Ausgang genießen. (→ 27)

Einstellung auf [SPK/PRE OUT]	Audiosignal über wichtere Laufsprecherleitung
	L (links)	R (rechts)
REAR/REAR	Hinterer Laufsprecherausgang	Hinterer Laufsprecherausgang
REAR/SUB.W	Hinterer Laufsprecherausgang	Hinterer Laufsprecherausgang
SUB.W/SUB.W	Subwoofer-Ausgang	(Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:

• [HIGH 120HZ] ist in [SUB.W LPF] gewählt, und [THROUGH] steht nicht zur Verfügung. -R02] ist in [FADER] gewählt, und der Wahlbereich ist [R15] bis [00].

Übergangseinstellungen

Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

A Vorsicht

Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. (→ 27)

Wenn Sie einen falschen Typ wählen:

Die Lautsprecher können beschädigt werden. - Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

SPK SIZE (Lautsprechergröße)

Wählt entsprechend der Höhe der angeschlossenen Lautsprecher für optimale Leistung.

• Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.
• Wenn [NONE] für [TWEETER] von [FRONT], [REAR] und [SUBWOOFER] für [SPK SIZE] gewählt ist, besteht die Einstellung [X'OVER] des Lautsprechers nicht zur Verfügung.

X'OVER (Übergang)

[FRQ]/[HPF FRQ]/[LPF FRQ]:

Passen Sie die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter).

• Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.

Passt die Übergangsflanke an. - Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.

[PHASE]:

Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.

[GAIN LEFT]/[GAIN RIGHT]/[GAIN]:

Passt die Ausgangslautstärke des gewählten Lautsprechers an.

Einstellpunkte für 2-Wege-Übergang

SPK SIZE
FRONT	SIZE	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/5×7"/6×8"/6×9"/7×10"
	TWEETER	SML/ MID/ LRG/ NONE (nicht angeschlossen)
REAR*1	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/5×7"/6×8"/6×9"/7×10"/NONE (nicht angeschlossen)
SUBWOOFER*2*3	16CM/ 20CM/ 25CM/ 30CM/ 38CM OVER/ NONE (nicht angeschlossen)
X' OVER
TWEETER	FRQ	1KHZ/ 1.6KHZ/ 2.5KHZ/ 4KHZ/ 5KHZ/ 6.3KHZ/ 8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	-08DB bis 00DB
	GAIN RIGHT	-08DB bis 00DB
FRONT HPF	FRQ	30HZ/ 40HZ/ 50HZ/ 60HZ/ 70HZ/ 80HZ/ 90HZ/ 100HZ/120HZ/ 150HZ/ 180HZ/ 220HZ/ 250HZ/ THROUGH
	SLOPE	-06DB/ -12DB/ -18DB/ -24DB
	GAIN	-08DB bis 00DB
REAR HPF*1	FRQ	30HZ/ 40HZ/ 50HZ/ 60HZ/ 70HZ/ 80HZ/ 90HZ/ 100HZ/120HZ/ 150HZ/ 180HZ/ 220HZ/ 250HZ/ THROUGH
	SLOPE	-06DB/ -12DB/ -18DB/ -23DB
	GAIN	-08DB bis 00DB
SUB.W LPF*2*3	FRQ	30HZ/ 40HZ/ 50HZ/ 60HZ/ 70HZ/ 80HZ/ 90HZ/ 100HZ/120HZ/ 150HZ/ 180HZ/ 220HZ/ 250HZ/ THROUGH
	SLOPE	-06DB/ -12DB/ -18DB/ -22DB
	PHASE	REVERSE (180°)/ NORMAL (0°)
	GAIN	-08DB bis 00DB

1 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/REAR] oder [REAR/SUB.W] gestellt ist. (→ 16) 2 Für KD-R871BT/ KD-R774BT/ KD-R771BT: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUBW] oder [SUBW/SUBW] gestellt ist. (→ 16) *3 Wird nur angezeigt, wenn [SUB.W] auf [ON] gestellt ist. (→ 15)

Einstellpunkte für 3-Wege-Übergang

SPK SIZE

TWEETER	SML/ MID/ LRG
MID RANGE	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6" / 5×7" / 6×8" / 6×9"
WOOFER*	16CM/ 20CM/ 25CM/ 30CM/ 38CM OVER/ NONE (nicht angeschlossen)
X' OVER
TWEETER	HPF FRQ	1KHZ/ 1.6KHZ/ 2.5KHZ/ 4KHZ/ 5KHZ/ 6.3KHZ/ 8KHZ/ 10KHZ/ 12.5KHZ
	SLOPE	-06DB/ -12DB
	PHASE	REVERSE (180°)/ NORMAL (0°)
	GAIN	-08DB bis 00DB
MID RANGE	HPF FRQ	30HZ/ 40HZ/ 50HZ/ 60HZ/ 70HZ/ 80HZ/ 90HZ/ 100HZ/ 120HZ/ 150HZ/ 180HZ/ 220HZ/ 250HZ/ THROUGH
	HPF SLOPE	-06DB/ -12DB
	LPF FRQ	1KHZ/ 1.6KHZ/ 2.5KHZ/ 4KHZ/ 5KHZ/ 6.3KHZ/ 8KHZ/ 10KHZ/ 12.5KHZ/ THROUGH
	LPF SLOPE	-06DB/ -12DB
	PHASE	REVERSE (180°)/ NORMAL (0°)
	GAIN	-08DB bis 00DB
WOOFER*	LPF FRQ	30HZ/ 40HZ/ 50HZ/ 60HZ/ 70HZ/ 80HZ/ 90HZ/ 100HZ/ 120HZ/ 150HZ/ 180HZ/ 220HZ/ 250HZ/ THROUGH
	SLOPE	-06DB/ -12DB
	PHASE	REVERSE (180°)/ NORMAL (0°)
	GAIN	-08DB bis 00DB

• Wird nur angezeigt, wenn [SUB.W] auf [ON] gestellt ist. (→ 15)

DISPLAY-EINSTELLUNGEN

KD-R971BT

KD-R871BT / KD-R774BT / KD-R771BT

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie \(\mathbb{Q} / \supset\)

Standard: XX

DISPLAY

DIMMER

Blenden Sie die Display- und Tastenbeleuchtung ab.

OFF: Die Abblendung ist ausgeschaltet.

ON: Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [NIGHT]-Einstellung um.

(→19,[BRIGHTNESS])

DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.

1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler. 2 Drehen Sie den Lautstärke-Regler zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann den Regler.

(Standard: [ON]: 18:00 oder 6:00 PM

[OFF]: 6:00 oder 6:00 AM)

AUTO: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten. *1

DISPLAY-EINSTELLUNGEN

BRIGHTNESS: Stellen Sie die Tasten- und Displayhelligkeit für Tag und Nacht separat ein.

1 DAY/NIGHT: Wählen Sie Tag oder Nacht. 2 Wählen Sie eine Zone. (→18) 3 Stellen Sie den Helligkeitspegel ein (00 bis 31).

(Standard: KD-R971BT: DAY:31; NIGHT:11)

KD-R871BT/KD-R774BT/KD-R771BT:

BUTTON ZONE: DAY:25; NIGHT:09

DISP ZONE: DAY:31; NIGHT:12)

SCROLL*2 ONCE: Scrollt die Display-Information einmal. ; AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; OFF: Hebt auf.

COLOR (für KD-R971BT)

PRESET Wählen Sie die Farbe für Display- und Tastenbeleuchtung separat.

PRESET Wählen Sie die Farbe für Display- und Tastenbeleuchtung separat.

ALL ZONE: [COLOR 08], DISP ZONE: [COLOR 01],

ZONE 1: [COLOR 08], ZONE 2: [COLOR 46]

1 Wählen Sie eine Zone. (→ 18) 2 Wählen Sie eine Farbe für die gewählte Zone.

1 Wählen Sie eine Zone. (→ 18) 2 Wählen Sie eine Farbe für die gewählte Zone.

COLOR 01 bis COLOR 49 - USER: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt. - COLOR FLOW01 bis COLOR FLOW03: Die Farbwechsel bei entsprechenden Geschwindigkeiten. GROOVE/TECHNO/EMOTION/RELAX/SPECTRUM/SWEEP/POP:

Das gewünschte Farbmuster wird gezeichnet. ^*3 (Nur wählbar, wenn [ALL ZONE] in Schritt 1 gewählt wurde.)

1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (→ 27) 2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet). *3 Wenn eines dieser Farbmuster gewählt ist, wechselt die Beleuchtungsfarbe für [ZONE 1], [DISP ZONE], [ZONE 2] auf Standardfarbe.

DAY COLOR	Speichern Sie ihre eigenen Tages- und Nachfarben für verschiedene Zonen. 1 Wahlen Sie eine Zone. (→ 18) 2 RED / GREEN / BLUE: Wahlen Sie eine Primärefarbe. 3 00 bis 31: Wahlen Sie den Pegel.
NIGHT COLOR	Wiederholen Sie Schritt 2 und 3 zur Einstellung aller Primärefarben. • Ihr Einstellung wird unter [USER] in [PRESENT] gespeichert. • Wenn [00] für alle Primärefarben für [DISP ZONE] gewählt ist, erscheint nicht im Display.
COLOR GUIDE	ON: Ändert die Tasten- und Displaybeleuchtung, wenn Einstellungen auf dem Menu und Listensuche ausgeführten werden. Die Display-Zone wechselt automatisch entsprechend dem Lautstärkepegel. ; OFF: Hebt auf.

[NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten des Autoscheinwerfers umgestellt.

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen.

Anschluss (an der Rückseite der Frontblende)

Handhabung von Discs:

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.
• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dementsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.
• Verwenden Sie kein Zubehör für die Disc.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel. Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.
• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

Weitere Informationen

Besuchen Sie die folgende Website für:

• Neueste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel AndroidTM-Anwendung JVC MUSIC PLAY
• Jegliche neuesten Informationen

Allgemeines

• Dieses Gerät kann nur die folgenden CDs abspielen:

DIGITAL AUDIO

• DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden.
• Detaillierte Informationen und Hinweise über abspielbare Audiodateien werden im Online-Handbuch auf der folgenden Website gegeben: http://www.jvc.net/cs/car/ .

Abspielbare Dateien

Wiederzugebende Audiodateien:

KD-R971BT / KD-R871BT: MP3 (.mp3)/WMA (.wma)/ AAC (.aac)

KD-R774BT / KD-R771BT: MP3 (.mp3)/WMA (.wma)

• Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM
• Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen.
• Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32

Auch wenn Audiodateien den bereits aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

Die AAC (m.4a)-Dateien auf einem USB-Gerät oder eine von iTunes codierte CD kann auf diesem Gerät nicht abgespielt werden.

Nicht abspielbare Discs

• Discs mit nicht runder Form.
• Discs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.
• Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.
• 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

Wissenswertes über USB-Geräte

• Diese Einheit kann die folgenden Dateien abspielen, die auf einem USB-Massenspeichergerät gespeichert sind:

KD-R971BT / KD-R871BT: MP3/WMA/AAC/WAV/FLAC

KD-R774BT / KD-R771BT: MP3/WMA/WAV/FLAC

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
• Diese Einheit kann kein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

Wissenswertes über iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th und 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th und 7th generation) iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Es ist nicht möglich, Videodateien im Menü "Videos" im [HEAD MODE] zu durchsuchen. Die Song-Reihenfolge, die im gewählten Menü dieser Einheit entscheidet, kann sich vom iPod/iPhone unterscheiden.
• Je nach Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.
• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Über Bluetooth

• Je nach Bluetooth-Version des Geräts können sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen.
• Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten. Die Signalbedingungen sind je nach Umgebung unterschiedlich.

Verfügbare kyrillische Buchstaben

Ändern der Display-Information

Jedesmal, wenn Sie drucken, wechselt die Anzeige-Information.

• Wenn die Information nicht verfügbar oder nicht aufgerechnet ist, erscheint "NO TEXT", "NO NAME" oder andere Information (z.B. Sendername).

FM oder AM	Frequenz ↔ Tag/Uhrzeit
	(Nur für Radiosendung Data System-FM (UKW)-Sender)Sendername (PS) → Frequenz → Programmtyp (PTV) → Radiotext + → Tag/Uhrzeit → Pegelmesser → Pegelmesser mit Helligeitssynchronisation *1 oder Pegelmesser mit Farbsynchronisation *2 → (zurück zum Anfang)
CD oder USB	(Für CD-DA)Spielzeit → Tag/Uhrzeit → Disc-Name → Tracktitel → Pegelmesser → Pegelmesser mit Helligeitssynchronisation *1 oder Pegelmesser mit Farbsynchronisation *2 → (zurück zum Anfang)
	(Für MP3/WMA/AAC/WAV/FLAC-Datei)Spielzeit → Tag/Uhrzeit → Albumtitel/Interpret → Tracktitel → Ordner-/Dateiname → Pegelmesser → Pegelmesser mit Helligeitssynchronisation *1 oder Pegelmesser mit Farbsynchronisation *2 → (zurück zum Anfang)
USB-IPOD oder ANDROID	Spielzeit → Tag/Uhrzeit → Albumtitel/Interpret → Tracktitel → Pegelmesser → Pegelmesser mit Helligeitssynchronisation *1 oder Pegelmesser mit Farbsynchronisation *2 → (zurück zum Anfang)
AUX	AUX → Tag/Uhrzeit → Pegelmesser → Pegelmesser mit Helligeitssynchronisation *1 oder Pegelmesser mit Farbsynchronisation *2 → (zurück zum Anfang)
BT AUDIO	Spielzeit → Tag/Uhrzeit → Albumtitel/Interpret → Tracktitel → Pegelmesser → Pegelmesser mit Helligeitssynchronisation *1 oder Pegelmesser mit Farbsynchronisation *2 → (zurück zum Anfang)

1 Für KD-R871BT / KD-R774BT / KD-R771BT: Die Helligkeit der Tastenbeleuchtung wechselt und wird mit dem Klangpegel synchronisiert. 2 Für KD-R971BT: Die Farbe der Tastenbeleuchtung und die Displaybeleuchtung wechseln und werden mit dem Klangpegel synchronisiert.

FEHLERSUCHE

Symptom		Abhilfe
Allegereines	Es wird kein Ton gehrt.	Die Lautstärke auf den optimalen Pegel einstellen. Prufen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Laussprecherdritte rechtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nachsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prüssen Sie die Einstellung [SRC SELECT]. (→ 4)
Radio	• Der Radioempfang ist schlecht. • Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
	Disc kann nicht ausgegeben werden.	Halten Sie▲ kraftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie daraufuf, die ausgeschobene Disc nicht fallen zu lasen.
	"In DISC" erscheint.	Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist.
	"PLEASE" und "EJECT" erschieren abwechselnd.	Drücken Sie▲ und setzen Sie die Disc richtig ein.
	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch den Datenamen (USB) oder durch die Reihenfolge der Aufnahme der Daten (Disc) bestimmt.
	Verflossene Spielzeit ist nicht richtig.	Dies hängt von dem vorherigen Aufnahmevergong ab.
	"NOT SUPPORT" erscheint, und Tracks werden übersprungen.	Prufen Sie, ob der Track ein abelsbares Format hat. (→ 20)
	"READING" blinkt weiter.	• Verwenden Sie nicht zu了许多 Hierarchy-Ebenen und Ordner. • Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an.

Symptom		Abhilfe
CD/USB/iPod	"CANNOT PLAY" blinkt und/oder das angeschlossene Gerät kann nicht erkannt werden.	Prüfen Sie, ob das angeschlossene Gerät kompatibel mit thisem Gerät ist, und stellen Sie richer, dass die Dateien die unterstützt Formate haben. (⇒ 20)Bringen Sie das Gerät wieder an.
	Der iPod/iPhone schaltet nicht ein oder Funktioniert nicht.	Prüfen Sie die Verbindung zwischen thisem Gerät und dem iPod/iPhone.Nehmen Sie das iPod/iPhone ab und setzen es mit Hard Reset zusück.
	"LOADING" erscheint, wenn Sie durch Drucken von Q. / > auf den Suchmodus schalten.	Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit daumern, wiederholen Sie den Vorgang später.
	Richtige Zeichen werden nicht angezeigt.	Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbelen anziegen.Je nach der Anzeigeschrepe, die Sie gewählt haben (⇒ 4), können bestimme Buchstaben möglicherweise nicht richtig angezeigt werden.
Android	Bei Wiedergabe wird kein Ton gehört.Ton wird nur vom Android-Gerät ausgegeben.	Verbinden Sie das Android-Gerät neu.Während der [AUDIO MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.Während der [AUDIO MODE] eingestellt ist, starten Sie die aktuellen Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.Starten Sie das Android-Gerät neu.Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audio signal zur Einheit leiten. (⇒ 21)
	Bei [AUTO MODE] ist Wiedergabe unmöglich.	Stellen Sie safer, dass JVC MUSIC PLAY APP im Android-Gerät installiert ist. (⇒ 7)Schliegen Sie das Android-Gerät erneut an und wahren Sie den geeigneten Steuermodus. (⇒ 8)Wenn das Problem dadurch nicht gelöst wird, unterstützen das verbundene Android-Gerät nicht [AUTO MODE]. (⇒ 21)
	"NO DEVICE" oder "READING" blinkt weiter.	Schalten Sie die Entwickler-Optionen am Android-Gerät aus.Verbinden Sie das Android-Gerät neu.Wenn das Problem dadurch nicht gelöst wird, unterstützen das verbundene Android-Gerät nicht [AUTO MODE]. (⇒ 21)
ANDROID	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	"CANNOT PLAY"	Achten Sie daraufauf, dass das Android-Gerät abspielbare Audiodateien enthalt. Verbunden Sie das Android-Gerät neu. Starten Sie das Android-Gerät neu.
Bluetooth®	Kein Bluetooth-Gerät ist erkannt.	Suchen Sie erneut vom Bluetooth-Gerät. Setzen Sie das Gerät zürück. (⇒ 3)
	Pairing kann nicht ausgeführten werden.	Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingebehen haben. Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (⇒ 9)
	Echo oder Rauschen tritt auf.	Justieren Sie die Mikrofoneinheit-Position. (⇒ 9) Prüfen Sie die [ECHO CANCEL]-Einstellung. (⇒ 11)
	Die Telefon-Tonqualität ist schlecht.	Verringerern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät. Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.
	Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.	Verringerern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer. Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung Herzstehen. Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit Herzstehen.
	Der angeschlossene Bluetooth-Audioplayer kann nicht gesteuert werden.	Prufen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützen. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)Trennen Sie den Bluetooth-Player ab und schreiben him ernut an.

Symptom		Abhilfe
Bluetooth®	"PAIRING FULL"	Die Anzahl registrierter Geräte hat den Höchstwert erreicht. Löschen Sie unbenöttige Geräte und wiederholen Sie den Vorgang. (→ 13, DELETE PAIR)
	"PLEASE WAIT"	Die Einheit bereitet die Verwendung der Bluetooth-Funktion vor. Wenn die Meldung nicht verschwindet, schalten sie aus und wieder ein, und schließen dann das Gerät erneut an.
	"NOT SUPPORT"	Das angeschlossene Telefon unterstützt nicht das Sprachenkennungssystem.
	"ERROR"	Wiederholen Sie die Bedienung. Wenn "ERROR" erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützen.
	"H/W ERROR"	Setszen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Falls "H/W ERROR" erneut erscheint, wenden Sie sich an den Kundendienst.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (⇒ 3)

TECHNISCHE DATEN

Tuner	FM	Frequenzbereich	87,5 MHz — 108,0 MHz (50-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 26 dB)	0,71 μV/75 Ω
		Empfindlichkeitsschwelle (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Frequenzgang (±3 dB)	30 Hz — 15 kHz
		Signal-Rauschabstand (MONO)	64 dB
		Kanaltnrennung (1 kHz)	40 dB
	MW	Frequenzbereich	531 kHz — 1611 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB)	28,2 μV
	LW	Frequenzbereich	153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB)	50 μV
CD-Player		Laserdiode	GaAlAs
		Digitalfilter (D/A)	8-faches Oversampling
		Spindeldrehzahl	500 U/min — 200 U/min (CLV)
		Tonhöhenschwankung	Unterhalb der Messgrenze
		Frequenzgang (±1 dB)	20 Hz — 20 kHz
		Gesamtklirrfactor (1 kHz)	0,01 %
		Signal-Rauschabstand (1 kHz)	105 dB
		Dynamikbereich	90 dB
		Kanaltnrennung	85 dB
		MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
		WMA-Decodierung	Unterstützt Windows Media Audio
		AAC-Decodierung	AAC-LC“.aac”-Dateien (Außer KD-R774BT / KD-R771BT)

USB	USB Standard	USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte	Massenspeichererät
	Dateisystem	FAT12/ 16/ 32
	Maximaler Versorgungsstrom	DC 5 V=1,5 A
	Digitalfilter (D/A) Wandler	24 Bit
	MP3-Decodierung	Unterstütz MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	AAC-LC“.aac"-Datieien (Außer KD-R774BT / KD-R771BT)
	WAV-Decodierung	Linear-PCM
	FLAC-Decodierung	FLAC-Dateien
Auxiliary	Frequenzgang (±3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang	1 000 mV
	Eingangsimpedanz	30 kΩ
Bluetooth	Version	Bluetooth Ver.2.1+EDR/Bluetooth 3.0
	Frequenzbereich	2,402 GHz — 2,480 GHz
	Ausgangsleistung	+4 dBm (MAX), 0 dBm (AVE) Leistungsklasse 2
	Maximaler Kommunikationsbereich	Sichtlinie ca. 10 m (32,8 ft)
	Pairing	SSP (Secure Simple Pairing)
	Profil	HFP1.6 (Hands-Free Profile) A2DP (Advanced Audio Distribution Profile) AVRCP1.5 (Audio/Video Remote Control Profile) PBAP (Phonebook Access Profile) SPP (Serial Port Profile)

TECHNISCHE DATEN

Audio	Maximale Ausgangsleistung	50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer = 4Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klirr faktor)	22 W × 4
	Lautsprecherimpedanz	4Ω — 8Ω
	Vorverträgerpegel / Last (CD/USB)	4000 mV/10 kΩ Last
	Vorverträkungsimpedanz	≤ 600 Ω
Allgemeines	Betriebsspannung (10,5 V — 16 V zulässig)	14,4 V
	Maximale Stromaufnahme	10 A
	Betriebstemperaturbereich	-10°C — +60°C
	Einbaumaße (B × H × T)	182 mm × 53 mm × 158 mm
	Gewicht	1,1 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

EINBAU / ANSCHLUSS

△ Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schließen Sie niemals das Batteriekabel (gelb) oder das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.
• Sicherstellen, dass das Gerät nach dem Einbau am Chassis des Fahrzeugs geerdet wird.

A Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole des Fahrzeugs. Keine Metallteile des Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen Sie sie parallel an.
• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (→15)
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den Minuspol der Autobatterie ab. 2 Schließen Sie die Kabel richtig an.

Siehe Verdrahtungsanschluss. (→27)

3 Bauen Sie das Autoradio in Ihr Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett). 4 Schließen Sie die Minusklemme der Autobatterie an. 5 Drücken Sie SOURCE, um einzuschalten. 6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von 5 Sekunden zurück. (→3)

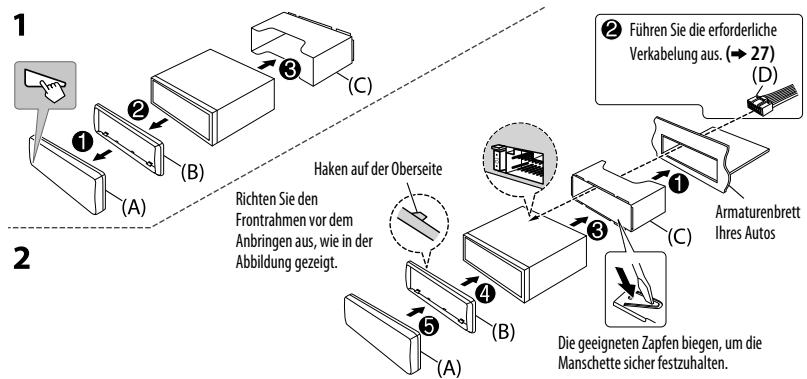

Einbau der Einheit (Einbau im Armaturenbrett)

Beim Einbau des Geräts ohne Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab. 2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich). Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

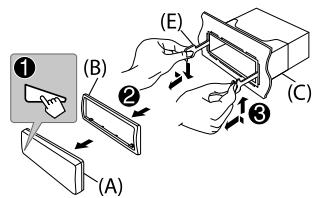

Entfernen der Einheit

Teileliste für den Einbau

(A) Frontblende

(B) Frontrahmen

(C) Einbauhalterung

(D) Kabelbaum

(E) Ausziehschlüssel

Ausgangsklemmen

Für 2-Wege-Übergangseinstellung

3 Paare	REAR	: Hinterer Ausgang
	FRONT	: Vorderer Ausgang
	SW	: Subwoofer-Ausgang
2 Paare	FRONT	: Vorderer Ausgang
	REAR/SW	: Hinterer/Subwoofer-Ausgang
1 Paar	REAR/SW	: Hinterer/Subwoofer-Ausgang

Für 3-Wege-Übergangseinstellung

3 Paare	REAR	: Hochtöner-Ausgang
	FRONT	: Mittelbereich-Ausgang
	SW	: Tieftöner-Ausgang
2 Paare	FRONT	: Mittelbereich-Ausgang
	REAR/SW	: Tieftöner-Ausgang
1 Paar	REAR/SW	: Tieftöner-Ausgang

Verdrahtungsanschluss

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

Ausgangsklemmen (⇒ 26)

KD-R871BT

KD-R774BT/ KD-R771BT

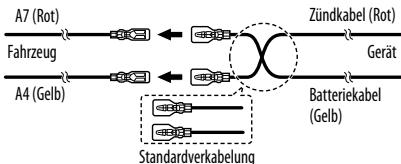

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile

Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie abgebildet.

Gelb (Batteriekabel)

Rot (Zündkabel)

Rot (A7)

Gelb (A4)

• Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen. Für die Einstellung, → 16.

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zu Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

ISO-Anschlüsse

Falls kein Anschluss durchgeführt wird, achten Sie darauf, dass der Draht nicht aus der Lasche hervorsteht.

Hellblau/Gelb

(Lenkungs-Fernbedienungskabel)

Lenkrad-Fernbedienung

Zum Lenkrad-Fernbedienungsadapter

Stift	Farbe und Funktion
A4	Gelb	: Batterie
A5	Blau/Weiß	: Stromsteuerung
A6	Orangefarben/Weiß	: Auto-Lichtreglerschalter
A7	Rot	: Zündung (ACC)
A8	Schwarz	: Erdungsanschluss (Masse)
B1	Lila ⊕	: Hinterer Lautspricher (rechts)
B2	Lila/Schwarz ⊢	Für 3-Wege-Übergang: Hochtöner (rechts)
B3	Grau ⊕	: Vorderer Lautspricher (rechts)
B4	Grau/Schwarz ⊢	Für 3-Wege-Übergang: Mitteltöner (rechts)
B5	Weiß ⊕	: Vorderer Lautspricher (links)
B6	Weiß/Schwarz ⊢	Für 3-Wege-Übergang: Mitteltöner (links)
B7	Grün ⊕	: Hinterer Lautspricher (links)*
B8	Grün/Schwarz ⊢	Für 3-Wege-Übergang: Hochtöner (links)

INHALT

VORBEREITUNG

BETRIEB

GRUNDINFORMATIONEN

BETRIEB STARTEN

1 Demomodus beenden 2 Uhr einstellen 3 Grundeinstellungen vornehmen

RADIOEMPFÄNGER

AUX
