LR M Plus - велосипед Puky - Бесплатное руководство пользователя

Тип продукта	Беговел (учебный велосипед без педалей)
Бренд	Puky
Модель	LR M Plus
Рекомендуемый возраст	От 2,5 лет
Максимальная допустимая нагрузка	25 кг
Минимальная глубина посадки (седла и руля)	60 мм
Давление в шинах	Указано на боковой стенке шины
Тип тормоза	Модель без тормоза (подходит для начинающих)
Втулка	Не указано (предположительно: свободные колеса)
Материал рамы	Сталь (предположительно)
Регулировка	Регулируемая высота седла и руля
Инструменты, необходимые для сборки	Шестигранный ключ 5 мм
Использование	Игровая площадка или защищенное пространство, не на дороге общего пользования
Рекомендуемое защитное снаряжение	Велошлем и закрытая обувь
Уход	Чистить мыльным раствором, избегать использования мойки высокого давления
Гарантия	Законная гарантия на скрытые дефекты
Изнашиваемые детали	Шины (включая камеры), тормоз (при наличии), крышки ручек
Знак CE	Да, соответствует директиве 2009/48/EC
Страна происхождения	Германия (предположительно)

Часто задаваемые вопросы - LR M Plus Puky

Какой минимальный возраст для использования беговела Puky LR M Plus ?

Рекомендуемый возраст - от 2,5 лет. Однако учитывайте рост ребенка: его ноги должны касаться земли в сидячем положении.

Как отрегулировать высоту седла и руля?

Ослабьте хомут седла или винт руля, отрегулируйте до нужной высоты, соблюдая минимальную глубину посадки 60 мм, затем затяните (момент затяжки хомута седла 5-8 Нм).

Какова максимальная допустимая нагрузка?

Максимальная общая нагрузка составляет 25 кг.

Оснащен ли этот беговел тормозом?

Нет, модель LR M Plus не имеет тормоза и предназначена для начинающих. Тормоз доступен только на модели LR XL.

Можно ли использовать беговел на дорогах общего пользования?

Нет, это транспортное средство не допущено к эксплуатации на дорогах. Его следует использовать на безопасной игровой площадке, вдали от лестниц, склонов и водоемов.

Какое защитное снаряжение рекомендуется?

Обязательно носить закрытую обувь и настоятельно рекомендуется надеть подходящий велошлем.

Как ухаживать за беговелом?

Чистите слабым мыльным раствором и мягкой тканью, затем тщательно высушите. Избегайте моек высокого давления и агрессивных веществ (соль, морская вода). Храните в сухом месте.

Как проверить давление в шинах?

Рекомендуемое давление указано на боковой стенке шины. Регулярно проверяйте и подкачивайте при необходимости.

Что делать в случае износа или повреждения детали?

Немедленно замените детали на оригинальные запчасти PUKY. Изнашиваемые детали включают шины, камеры, тормоз (при наличии) и крышки ручек.

Какая гарантия?

Действует законная гарантия на скрытые дефекты. Повреждения вследствие неправильного использования, механического воздействия или нормального износа исключены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LR M Plus Puky

Перед началом эксплуатации велосипеда- самоката, пожалуйста, внимательно прочтите и обязательно сохраните для обращения к нему в будущем!

PUKY

Inhalt

Contents

Inhoudsopgave

Table des matières

Indhold

Contenuto

SPIS TREŚCI

Obsah

Índice

Содержание

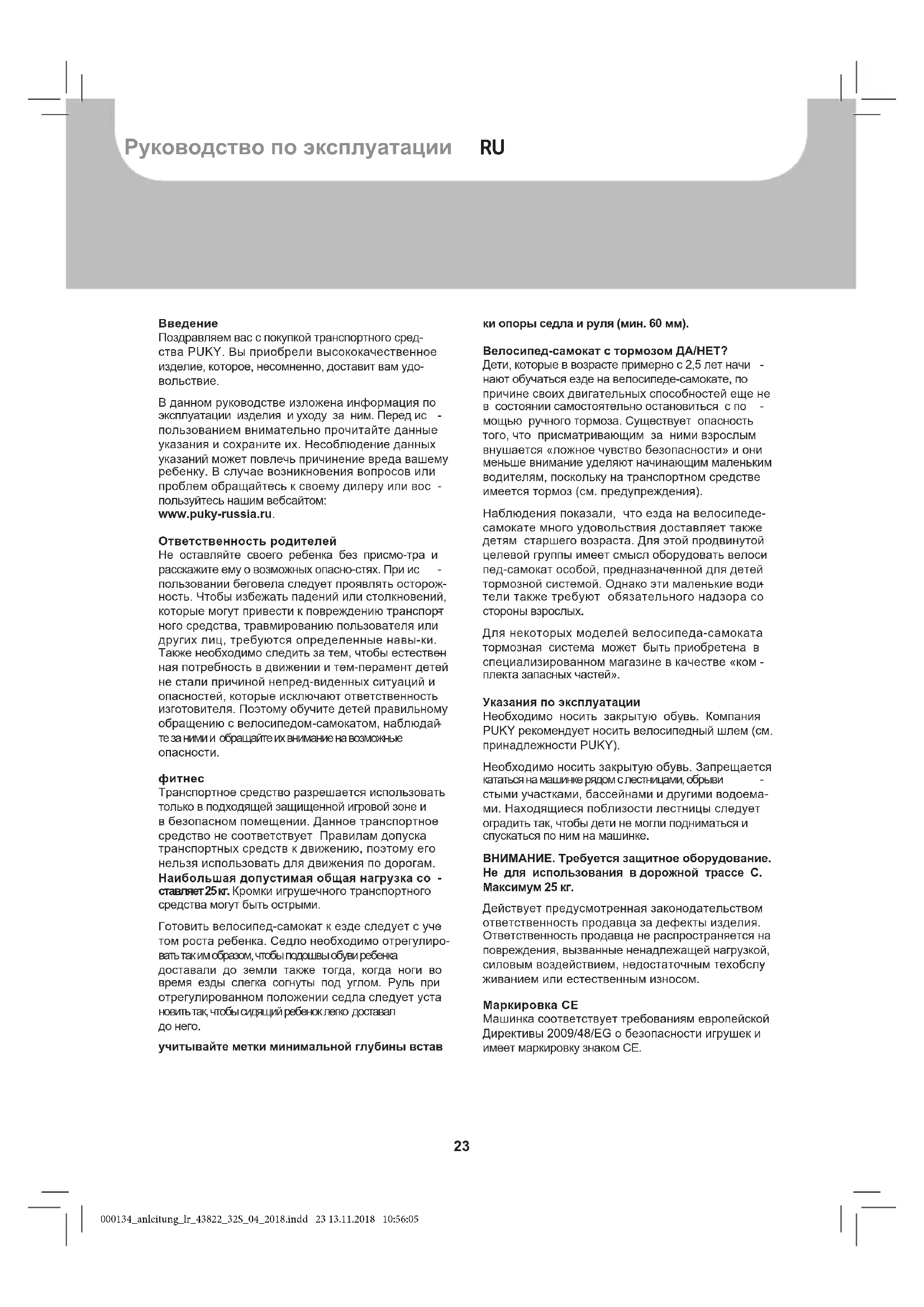

RU Руководство по эксплуатации .....23

5 Jahre years GARANTIE' WARRANTY®

Jetzt registrieren!

Garantieregistrierung/warranty registration: garantie.puky.de

Поздравляем вас с покупкой транспортного средства PUKY. Вы приобрели высококачественное изделие, которое, несомненно, доставит вам удовольствие.

В данном руководстве изложена информация по эксплуатации изделия и уходу за ним. Передис - пользованием внимательно прочитайте данные указания и сохраните их. Несоблюдение данных указаний может повлечь причинение вреда вашему ребенку. В случае возникновения вопросов или проблем обращайтесь к своему дилеру или вос - пользуйтесь нашим вебсайтом:

www.puky-russia.ru.

Ответственность родителей

Не оставляйте своего ребенка без присмо-тра и расскажите ему о возможных опасно-стях. При ис - пользовании беговела следует проявлять осторожность. Чтобы избежать падений или столкновений, которые могут привести к повреждению транспортного средства, травмированию пользователя или других лиц, требуются определенные навы-ки. Также необходимо следить за тем, чтобы естественная потребность в движении и тем-перамент детей не стали причиной непред-виденных ситуаций и опасностей, которые исключают ответственность изготовителя. Поэтому обучите детей правильному обращению с велосипедом-самокатом, наблюдайте за ними и обращайте их внимание на возможные опасности.

фитнес

Транспортное средство разрешается использовать только в подходящей защищенной игровой зоне и в безопасном помещении. Данное транспортное средство не соответствует Правилам допуска транспортных средств к движению, поэтому его нельзя использовать для движения по дорогам. Наибольшая допустимая общая нагрузка со - ставляет 25 кг. Кромки игрушечного транспортного средства могут быть острыми.

Готовить велосипед-самокат к езде следует с уче том роста ребенка. Седло необходимо отрегулиро- вать таким образом, чтобы подошвы обуви ребенка доставали до земли также тогда, когда ноги во время езды слегка согнуты под углом. Руль при отрегулированном положении седла следует уста новить так, чтобы сидящий ребеноклепо доставал до него.

учитывайте метки минимальной глубины встав

ки опоры седла и руля (мин. 60 мм).

Велосипед-самокат с тормозом ДА/НЕТ?

Дети, которые в возрасте примерно с 2,5 лет начи - нают обучаться езде на велосипеде-самокате, по причине своих двигательных способностей еще не в состоянии самостоятельно остановиться с по - мощью ручного тормоза. Существует опасность того, что присматривающим за ними взрослым внушается «ложное чувство безопасности» и они меньше внимание уделяют начинающим маленьким водителям, поскольку на транспортном средств имеется тормоз (см. предупреждения).

Наблюдения показали, что езда на велосипедесамокате много удовольствия доставляет также детям старшего возраста. Для этой продвинутой целевой группы имеет смысл оборудовать велоси пед-самокат особой, предназначенной для детей тормозной системой. Однако эти маленькие водители также требуют обязательного надзора со стороны взрослых.

Для некоторых моделей велосипеда-самоката тормозная система может быть приобретена в специализированном магазине в качестве «комплекта запасных частей».

Указания по эксплуатации

Необходимо носить закрытую обувь. Компания PUKY рекомендует носить велосипедный шлем (см. принадлежности PUKY).

Необходимо носить закрытую обувь. Запрещается кататься на машинке рядом с лестницами, обрыви - стыми участками, бассейнами и другими водоемами. Находящиеся поблизости лестницы следует оградить так, чтобы дети не могли подниматься и спускаться по ним на машинке.

ВНИМАНИЕ. Требуется защитное оборудование. Не для использования в дорожной трассе С. Максимум 25 кг.

Действует предусмотренная законодательством ответственность продавца за дефекты изделия. Ответственность продавца не распространяется на повреждения, вызванные ненадлежащей нагрузкой, силовым воздействием, недостаточным техобслуживанием или естественным износом.

Маркировка СЕ

Машинка соответствует требованиям европейской Директивы 2009/48/EG о безопасности игрушек и имеет маркировку знаком CE.

Фирменная табличка

Фирменная табличка прикреплена внизу на задней раме. Впишите указанные на фирменной табличке данные в паспорт транспортного средства в конце данного руководства по эксплуатации, чтобы иметь под рукой необходимые сведения на случай возникновения вопросов или заказа запчастей.

Техническое обслуживание и уход

Перед эксплуатацией следует проверять все детали на наличие следов износа, а винтовые соединения — на прочность посадки.

Уделите особое внимание прочности на скру - чивание руля и седла! Самостопорящиеся гайки имеют тугую резьбу и после полного демонтажа подлежат замене!

Для сохранения предусмотренного конструкцией высокого уровня безопасности изношенные или неисправные детали необходимо сразу же заменять оригинальными запасными частями фирмы PUKY. Из соображений безопасности не следует использовать транспортное средство до завершения ремонта. Погнутые детали следует не выпрямлять, а сразу же заменять.

Быстроизнашающиеся детали: шина (включая камеры), накладки рукояток, тормоз.

Для чистки машинки не разрешается использовать высоконапорный очиститель. Машинку следует чистить слабым мыльным раствором, а затем тщательно протирать мягкой салфеткой. Не сле - дует допускать контакта машинки с материалами, способствующими образованию коррозии (солью для посыпки улиц, морской солью, удобрениями). Машинку не разрешается хранить во влажных помещениях.

Подобно автомобильным шинам, для вулканизире ванного натурального каучука существует опасность образования пятен в зоне соприкосновения колессопорной площадкой. Пожалуйста, защищай -те контактную поверхность между опорной площадкой и шиной.

Распаковка и комплект поставки

Не используйте для вскрытия упаковки и удаления защитного материала острые предметы. Они могут серьезно повредить лакокрасочное покрытие или детали машинки.

• Извлеките все детали из упаковки.
  • Снимите защитный материал. Держите любой

упаковочный материал подальше от детей: опасность удушья.

- Проверьте комплектность поставки и наличие повреждений, полученных при транспортировке. В случае отсутствия каких-либо деталей обрати -тесь к региональному дилеру, прежде чем продолжить работу.

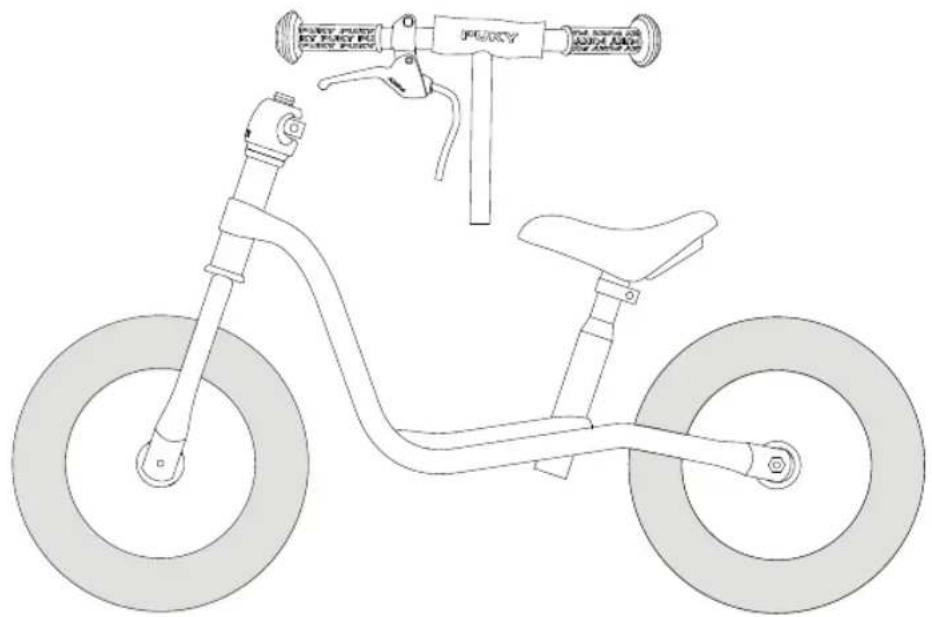

Комплект поставки(рис. А):

1. Руль.
2. Руль.

Монтаж

Указания по монтажу изложены на послед- них страницах данного руководства по экс- плуатации.

Для монтажа требуется следующий инструмент (рис. В):

1. шестигранный ключ 5 мм.

Не допускайте попадания необходимых для монтажа мелких деталей (например, винтов и шайб) в руки маленьких детей. Они могут про -глотить эти детали и задохнуться. Дер- жите любой упаковочный материал вдали от детей.

Монтаж должен выполнять взрослый чело-век, действуя очень внимательно, чтобы исключить риск последующих несчастных случаев или травм. Отведите на монтаж достаточное количе -ство времени. Некото-рые монтажные работы требуют определен-ных практических навыков и опыта обраще-ния с ручными инструментами (например, с гаечным ключом). Если вы чувству -ете себя недостаточно уверенно, обратитесь к регио-нальному диперу или в мастерскую.

В некоторых местах требуется затягивать винты определенным моментом затяжки. Мо -メント затяжки указывается в ньютон-ме-трах (например, 2 Н·м). Если затянуть винт с меньшим усилием, соединение может оказаться слишком слабым и ненадежным. Слишком большое усилие может привести к повреждению и разрушению винтов и дру- гих деталей.

Рис. 1: Наденьте руль на рулевой стержень и за- тяните винт. При этом следите за меткой минималь- ной глубины посадки!
Рис. 2: Минимальная глубина посадки седлодержателя составляет 65 мм. На седподержателе находится соответствующая маркировка. Затем снова затяжите зажим седла (Момент затяжки 5-8 Нм). Тормоза на этом транспортном средстве предвари -

тельно собраны и отрегулированы компанией PUKY.

Контроль регулировки и точная юстировка тормозов (V-Brake). Только для модели LR XL.

Рис. 3: Удостоверьтесь, что обе тормозные накладки стоят параллельно друг другу и их положение на ободе выровнено. Это значит, что они расположены на 1 мм ниже верхнего края обода. В случае с не - правильной регулировкой отвинтите крепежную гайку тормозной накладки (1) и отрегулируйте так, как описано выше. Нажмите тормозной рычаг и снова закрутите крепежную гайку (5–8 Нм).

Рис. 4: Натяжение тормозного троса на фиксирующей гайке (А) должно быть отрегулировано таким образом, чтобы тормозные накладки отстояли от обода примерно на 1,5 мм. Если требуется юсти - ровка, то после нее необходимо снова закрепить верхний конец троса на тормозе.

Рис. 5: Поворачивая регулировочный винт, отрегулируйте плечо тормоза посередине. Вам потребуется крестовая отвертка.

Важно, чтобы тормозные рычаги при этом многократно нажимались, чтобы натяжение тормозных плеч было одинаковым с обеих сторон, а регулировка — эффективной. Касание тормозящего элемента с ободом должно проие ходить одновременно с обеих сторон.

Montage

Assembly

Montage

Assemblée

Montering

Assemblaggio

Monta'z

Montá'z

Montaje

Монтаж

A

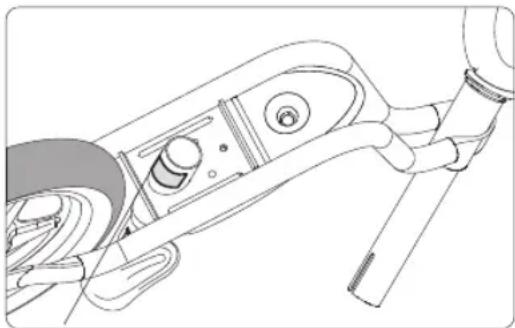

Пожалуйста, заполните фирменную табличку, расположенную на другой страни-

це! Расположение фирменной таблички РУКУ на транспортном средстве обозначено на чертежах ниже, ее данные необходимо записать для заказа запасных частей в специализированной торговой организации.

Puky GmbH & Co. KG

Fortunastr. 11

D-42489 Wülfrath

R 03L rot

S.Nr.: E 5357.07

P.Nr. 01.0115.1234

Muster/Specimen/Model/Modèle/Model/Esempio/Wzór/Model/Muestra/Образец

Паспорт транспортного средства

Name/Surname/Naam/Nom/Efternavn/Cognome/Nazwisko/Jméno/Apellido(s)/Фамилия

Vorname/First name/Voornaam/Prénom/Fornavn/Nome/Imię/Příjmení/Nombre/Имя

Straße/Street/Straat/Rue/Gade/Via/Ulica/Město/Vía/Yлицa
