239193 - Индукционная плита Fine Dine - Бесплатное руководство пользователя

Тип продукта	Индукционная варочная панель
Бренд	Fine Dine
Модель	239193
Напряжение питания	220-240 В ~ 50/60 Гц
Номинальная мощность	800 Вт
Класс защиты	Класс II
Диапазон мощности	от 1 до 10
Размеры варочной панели (встраиваемой)	∅236 мм
Размеры панели управления (встраиваемой)	55 x 130 мм
Размеры блока управления	137 x 61 x 42 мм (H)
Размеры основного элемента	∅245 x 78 мм (H)
Диаметр совместимой посуды	от 12 до 20 см
Материал посуды	Железо, чугун, магнитная нержавеющая сталь или эмалированный чугун
Функции	Вкл/Выкл, регулировка мощности
Безопасность	Автоматическое отключение при перегреве, обнаружение посуды, защита от аномального напряжения
Очистка	Влажная ткань с мягким моющим средством, не погружайте в воду
Гарантия	12 месяцев
Использование	Только внутри помещений, бытовое использование

Часто задаваемые вопросы - 239193 Fine Dine

Как включить индукционную варочную панель Fine Dine 239193?

Чтобы включить панель, нажмите и удерживайте кнопку ON/OFF в течение 1-2 секунд. На экране отобразится 'ON'. Затем отрегулируйте мощность от 1 до 10 с помощью кнопки +/-

Что делать, если прибор не включается?

Проверьте, правильно ли вставлена вилка в подходящую электрическую розетку. Убедитесь, что вы нажали кнопку ON/OFF. Если проблема не устранена, обратитесь к продавцу.

Почему вентилятор продолжает работать после выключения панели?

Это нормально: вентилятор охлаждает внутренние компоненты. Подождите, пока он остановится, прежде чем отключать прибор.

Что означает код ошибки E1 на экране?

Код E1 указывает на слишком высокую внутреннюю температуру. Отключите прибор, снимите посуду и дайте полностью остыть перед повторным использованием.

Какая кухонная посуда подходит для индукционной панели?

Используйте посуду с плоским дном диаметром от 12 до 20 см, из железа, чугуна, магнитной нержавеющей стали или эмалированного чугуна. Избегайте дна из керамики, стекла, меди, бронзы или алюминия.

Как очистить индукционную панель?

Отключите прибор и дождитесь его полного остывания. Протрите поверхность влажной тканью с мягким моющим средством. Никогда не погружайте прибор в воду.

Можно ли использовать алюминиевую посуду на этой панели?

Нет, алюминиевая посуда не подходит, так как она не магнитная. Используйте только материалы, совместимые с индукцией (железо, чугун, магнитная нержавеющая сталь).

Какова максимальная мощность прибора?

Номинальная мощность составляет 800 Вт с регулируемым диапазоном от 1 (минимум) до 10 (максимум).

Совместим ли прибор с внешним таймером?

Нет, прибор не предназначен для работы с внешним таймером или отдельной системой дистанционного управления.

Как утилизировать прибор по окончании срока службы?

Не выбрасывайте прибор вместе с бытовыми отходами. Сдайте его в соответствующий пункт сбора для переработки электрического и электронного оборудования. Обратитесь в местную администрацию за дополнительной информацией.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 239193 Fine Dine

Внимательно прочитайте руководство пользователя перед использованием прибора.

Хранить руководство вместе с устройством.

Использовать только в помещениях.

Большое Вам спасибо за то, что Вы купили оборудование фирмы Fine Dine. Вам следует внимательно прочитать настоящую инструкцию пользователя во избежание повреждения машины в результате неправильной эксплуатации. Особенно рекомендуем ознакомиться с предупреждениями.

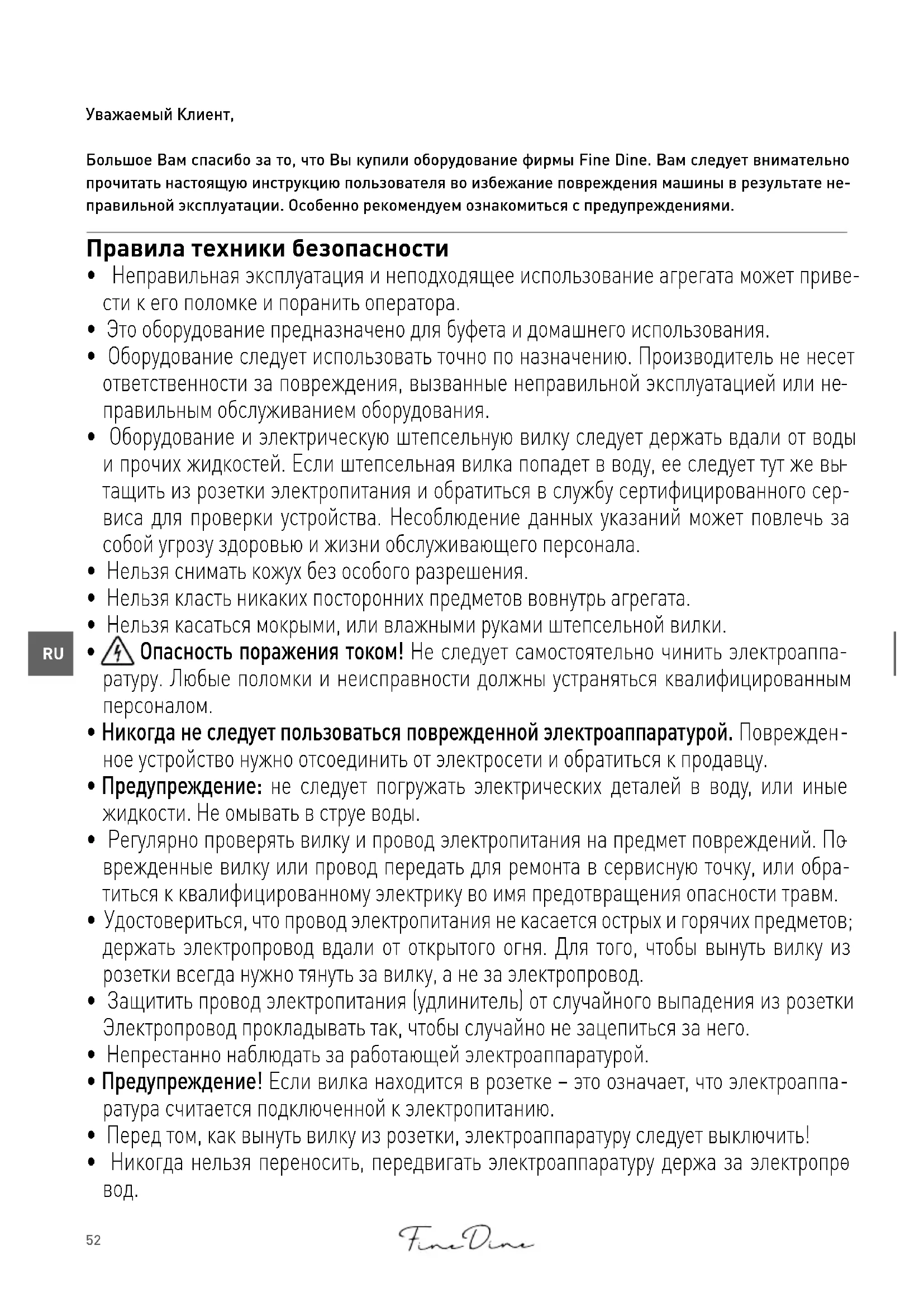

Правила техники безопасности

• Неправильная эксплуатация и неподходящее использование агрегата может привести к его поломке и поранить оператора.
• Это оборудование предназначено для буфета и домашнего использования.
• Оборудование следует использовать точно по назначению. Производитель не несет ответственности за повреждения, вызванные неправильной эксплуатацией или неправильным обслуживанием оборудования.
• Оборудование и электрическую штепсельную вилку следует держать вдали от воды и прочих жидкостей. Если штепсельная вилка попадет в воду, ее следует тут же вытащить из розетки электропитания и обратиться в службу сертифицированного сервиса для проверки устройства. Несоблюдение данных указаний может повлечь за собой угрозу здоровью и жизни обслуживающего персонала.
• Нельзя снимать кожух без особого разрешения.
• Нельзя класть никаких посторонних предметов вовнутрь агрегата.
• Нельзя касаться мокрыми, или влажными руками штепсельной вилки.
• Опасность поражения током! Не следует самостоятельно чинить электроаппаратуру. Любые поломки и неисправности должны устраняться квалифицированным персоналом.
• Никогда не следует пользоваться поврежденной электроаппаратурой. Поврежденное устройство нужно отсоединить от электросети и обратиться к продавцу.
• Предупреждение: не следует погружать электрических деталей в воду, или иные жидкости. Не омывать в струе воды.
• Регулярно проверять вилку и провод электропитания на предмет повреждений. Поврежденные вилку или провод передать для ремонта в сервисную точку, или обратиться к квалифицированному электрику во имя предотвращения опасности травм.
• Удостовериться, что провод электропитания не касается острых и горячих предметов; держать электропровод вдали от открытого огня. Для того, чтобы вынуть вилку из розетки всегда нужно тянуть за вилку, а не за электропровод.
• Защитить провод электропитания (удлинитель) от случайного выпадения из розетки Электропровод прокладывать так, чтобы случайно не зацепиться за него.
• Непрестанно наблюдать за работающей электроаппаратурой.
• Предупреждение! Если вилка находится в розетке – это означает, что электроаппаратура считается подключенной к электропитанию.
  • Перед том, как вынуть вилку из розетки, электроаппаратуру следует выключить!

• Никогда нельзя переносить, передвигать электроаппаратуру держа за электропро вод.

• Не использовать никаких деталей, аксессуаров, которые не поставляются вместе с этой электроаппаратурой.

• Электроаппаратуру следует подключать исключительно к розетке, в которой имеется напряжение и частоту, указанную на щитке электроаппаратуры.
• Вилку следует вставлять в розетку, расположенную в удобном и легкодоступном месте, так чтобы в случае аварии можно бы ее немедленно вынуть. Для полного обе-сточивания электроаппаратуры ее следует отсоединить от электропитания; для этого следует вынуть вилку, находящуюся на конце провода электропитания, из розетки.
• Перед тем, как вынуть вилку всегда следует помнить о том, чтобы сначала выключить электроаппаратуру!
• Не следует использовать детали, аксессуары, не рекомендуемые производителем данной электроаппаратуры, т.к. использование таких деталей, аксессуаров может создать для пользователя угрозу его здоровью и жизни, а также может привести к поломке электроаппаратуры. Следует всего использовать оригинальные детали, аксессуары.
• Без надлежащего контроля или предварительного обучения эксплуатации оборудования проводимого лицом, отвечающим за безопасную эксплуатацию, оборудованием не могут пользоваться ни дети, ни лица с ограниченными физическими, или психическими возможностями, ни лица, которые не обладают необходимым опытом работы и знаниями в данной области.
• Ни в коем случае нельзя допускать к использованию электроаппаратуры детей.
• Электроаппаратуру следует хранить в месте недоступном для детей.
• Нельзя разрешать детям использовать электроаппаратуру в качестве игрушки.
• Всегда электроаппаратуру следует отсоединить от электропитания, если оставляем ее без надзора, перед монтажом, демонтажем и чисткой.
• Нельзя оставлять работающую электроаппаратуру без надзора.

Специальные правила техники безопасности

• Используйте устройство только в соответствии с руководством.
• Устройство должен обслуживать исключительно обученный персонал кухни рестора на и столовой или обслуживающий бар и т.п.
• Внимание! Риск ожогов! Нагревательная поверхность плиты и другие доступные поверхности нагреваются до очень высоких температур. Прикасайтесь только к панели управления.
• Не устанавливайте устройство вблизи объектов, чувствительных к магнитному излучению, таких как телевизоры, радиоприемники, банковские или кредитные карты.

• Не устанавливайте устройство на объекте, излучающем тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство вдали от любых горячих поверхностей или открытого пламени. Устанавливайте устройство на ровной, стабильной, чистой и сухой поверхности, устойчивой к воздействию высоких температур.

• Убедитесь, что устройство не находится вблизи места, где создается водный пар или масляные пары. Вентилятор, расположенный в устройстве, будет всасывать такой пар в устройство, в результате чего произойдет осаждение жира или влаги на внутренней стороне, что, в свою очередь, может вызвать короткое замыкание.

• Устройство не предназначено для работы с помощью внешнего таймера или отдельной системы дистанционного управления.
• На поверхности нагревательной плиты не размещайте металлические предметы, такие как ножи, вилки, ложки или крышки из-за их нагрева.
• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия.
• ПРЕДУПРЕЖДЕНИЕ: Если нагревательная плита треснула или повредилась, отключите устройство от источника питания, чтобы избежать поражения электрическим током.
• Обеспечьте, по крайней мере, 15 см пространства вокруг устройства для обеспечения надлежащей вентиляции.
• Не ударяйте твердым инструментом в нагревательную плиту. Не чистите устройство с использованием прямой струи воды или паровой мойки и не смывайте водой, так как это может привести к отсырению или увлажнению частей внутри устройства, а следовательно - к поражению электрическим током.
• Во время обслуживания устройства, обратите особое внимание на кольца, часы и другие ювелирные изделия, так как они могут нагреваться, если вы будете находиться рядом с нагревательной плитой.
• Внимание! Уложите и защитите шнур питания таким образом, чтобы его случайно не потянуть или предотвратить контакт с нагревательной плитой.
• Не мойте устройство водой. При мойке устройства вода может попасть в электрические детали и вызвать поражение электрическим током.
• Не чистите и не помещайте устройство на хранение, пока оно полностью не остынет.
• Не оставляйте пустую посуду на работающем устройстве, так как это может привести к её повреждению.
• Используйте только кухонную посуду с рекомендованным типом и размером. (Смэ три---> Соответствующее кухонное оборудование).
• [1]лита – это устройство II класса защиты и не требует заземления.

Назначение устройства

• Это оборудование предназначено для буфета и домашнего использования.
• Это устройство предназначено для согревание различных блюд при нагревании кухонной посуды. Использование устройства для любых других целей может привести к повреждению или травме.

- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению.

Монтаж заземления

Плита является устройством I класса защиты и должна быть заземлена. Заземление снижает риск поражения электрическим током за счет использования отводящего провода. Вилка

должна быть подключена к розетке переменного тока, которая надлежащим образом установлена и заземлена.

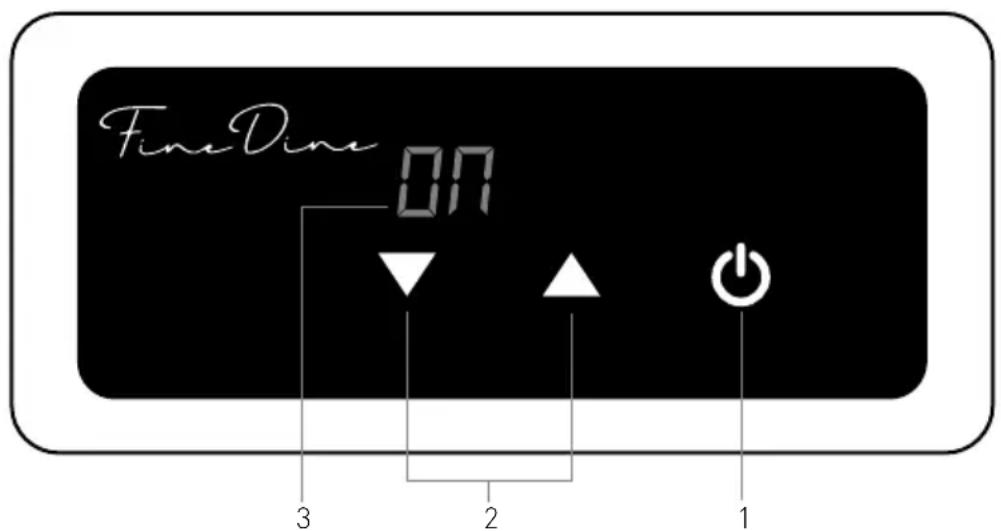

Панель управления

FineDine ON 3 2 1

1. Переключатель (ON/OFF). Чтобы ВКЛЮЧИТЬ устройство, нажмите и удерживайте кнопку ON/OFF.
2. Уменьшить / Увеличить мощность (Диапазон мощности: 1-10, значение 1 – это самый низкий, а значение 10 – это самый высокий уровень мощности)
3. Цифровой дисплей: Отображает информацию о РЕЖИМЕ (Включен /Ожидание) и уровне мощности.

Перед первым использованием

• Снимите и удалите упаковку и защиты.
• Проверьте, что устройство не повреждено. В случае неполной поставки или повреждения, немедленно свяжитесь с поставщиком и не пользуйтесь устройством (Смотри == > Гарантия).
• Очистите устройство (Смотри == > Очистка и техническое обслуживание).
• Убедитесь, что устройство полностью сухое.
• Поместите устройство на устойчивую, ровную поверхность, стойкую к высоким температурам и брызгам жидкостей.
• Обеспечьте необходимую вентиляцию. Обеспечьте расстояние не менее 15 см вокруг устройства.
• Не размещайте устройство вблизи объектов, чувствительных к магнитному излучению (например, радиоприемники, кассетные магнито-фоны).

Примечание:

1. Из-за остатков производственного процесса, из устройства во время первых нескольких запусков может выделяться определенный запах. Это нормальное явление и не указывает на повреждение устройства или угрозу пользователю. Убедитесь, что устройство хорошо вентилируется.
2. Дополнительная запчасть доступна только для позиции 239193: монтажная рамка из нержавеющей стали (элемент № 239186, не входит в комплект), которое может быть установлено на поверхностях, в тех местах, где устройство можно уронить, чтобы защитить его края.

Соответствующее кухонное оборудование

	Соответствующее Несоответствующее
Дно посуды Плоское		Изогнутое, неровное, круглое
Материал Посуда с нижней частью из железа, чугу-на, нержавеющей стали, магнитной стали или эмалированного чугуна.		Посуда с нижней частью из кера-мики, стекла, меди, а также дном из бронзы или алюминия.
Диаметр дна посуды Между 12 и 20 см Меньше, чем 12 см или более 20 см
Вид посуды Посуда, дно которой имеет толщину более 1,5 мм		Полностью закрытые контейнеры или банки

Замечание: Использование сковороды или кастрюли непригодной для приготовления пищи на индукционной плите может привести к повреждению устройства.

Обслуживание

- Поместите соответствующую посуду в центр нагревательной поверхности устройства. (Смотри --> Подходящее кухонное оборудование).

Внимание: Не размещайте пустую посуду на работающем устройстве, так как это может привести к её повреждению.

- Подключите кабель пульта управления к индукционной комфорке.

- Подключите вилку к подходящей электрической розетке.

- На цифровом дисплее (3) появится сообщение „ - - „и загорается световой индикатор, сигнализирующий подключение устройства к источнику питания. На этом этапе устройство находится в режиме ожидания.

- Нажмите и придержите кнопку ON/OFF (1) в течение 1 \~ 2 секунды, чтобы начать работу. На цифровом дисплее (3) появится сообщение ON.

- Установите уровень мощности с помощью кнопки увеличения / уменьшения значения (2). (Диапазон мощности: 1-10).

- Устройство начнет нагреваться. Во время приготовления выбранное значение мощности будет отображаться на цифровом дисплее (3).

- По завершении работы нажмите кнопку ON/OFF (1) и устройство переключается в режим ОЖИДАНИЯ. На цифровом дисплее (3) появится сообщение „ - - ”.

Примечание:

1). После длительного периода работы, вентилятор вращается в течение некоторого времени после переключения в режим ожидания. Это нормальное явление. Перед отключением устройства от источника питания, подождите, пока вентилятор не выключится.

2). После перехода в режим ожидания, нагревательная поверхность устройства остается горячей. Прежде чем прикоснуться к устройству или его чисткой, подождите, пока оно полностью не остынет.

3). Если во время приготовления пищи, посуда будет снята с плиты или, если она вообще не была поставлена на неё, устройство выдаст звуковой сигнал и отключится через 1 минуту.

Отображаемые коды ошибок

Коды ошибок на дисплее (1)	Возможная причина Возможное решение
E1 Слишком высокая температура устрой-ства		Отключите устройство от источника питания, снимите посуду, подождите, пока устройство полностью остынет.
		Неисправный вентилятор. Обратитесь к поставщику.
E2 Слишком высокая температура посуды.Вероятно, посуда пустая, поэтому сработала защита и плита выключается.		Отключите устройство от источника питания, снимите посуду, подождите, пока устройство полностью остынет.
E3 Входное напряжение слишком высокое (>260B~) или слишком низкое (<145B~).		Убедитесь, что устройство подключено к соответствующему источнику питания.

Очистка и техническое обслуживание

Замечание: Перед очисткой и размещением устройства на хранение, всегда отключайте устройство от электросети и подождите, пока плита остынет.

Очистка

• Никогда не погружайте устройство в воду или другую жидкость.
• После охлаждения наружной поверхности очищайте её влажной тканью или губкой с небольшим количеством раствора мягкого моющего средства.

- Для очистки внутренней поверхности и наружных частей устройства, никогда не используйте абразивные губки или абразивные моющие средства, а также губки с металлической мочалкой или металлический инструмент.

Хранение

• Перед помещением на хранение, убедитесь, что устройство отключено от сети и полностью остыло.
• Храните устройство в холодном, чистом и сухом месте.

- Никогда не ставьте тяжелые предметы на нагревательную поверхность устройства, так как это может привести к трещине.

Диагностика

Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы все еще не можете решить проблему, обратитесь к поставщику.

- Коды ошибок отображаются на цифровом дисплее (3). (Смотри -- > Отображение кодов ошибок)

Проблема Возможная причина Возможное решение
Устройство не включается.	- Кабели питания неправильно под-ключены к сети.- Не нажата кнопка ON/OFF (1).
Вентилятор продолжает работать после выключения устройства (состояние OFF).	- Это нормальное явление. Вен-тилятор работает ещё некоторое время после выключения устройства, чтобы охладить все внутрен-ние компоненты.

Технические характеристики

Номер продукта 239193 239551
Рабочее напряжение и частота 220-240 В~ 50/60 Гц
Потребляемая мощность 800Вт 1000Вт
Степень защитыII Класс [27HG]
Диапазон мощности 1-10 (значение 1 обозначает самый низкий, а значение 10 – самый высокий уровень мощности)
Размеры (пульт управления) 137x61x(H)42мм
Размеры (главный элемент) ∅245x(H)78мм 350x350x(H)80мм
Габариты индукционной варочной панели при встраивании	∅236мм 290x290мм
Габариты панели управления при встраивании	55x130мм

Внимание: Технические характеристики могут быть изменены без предварительного уведомления.

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо-

дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных

ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.
