INSTRUKCJA OBSŁUGI 239193 Fine Dine

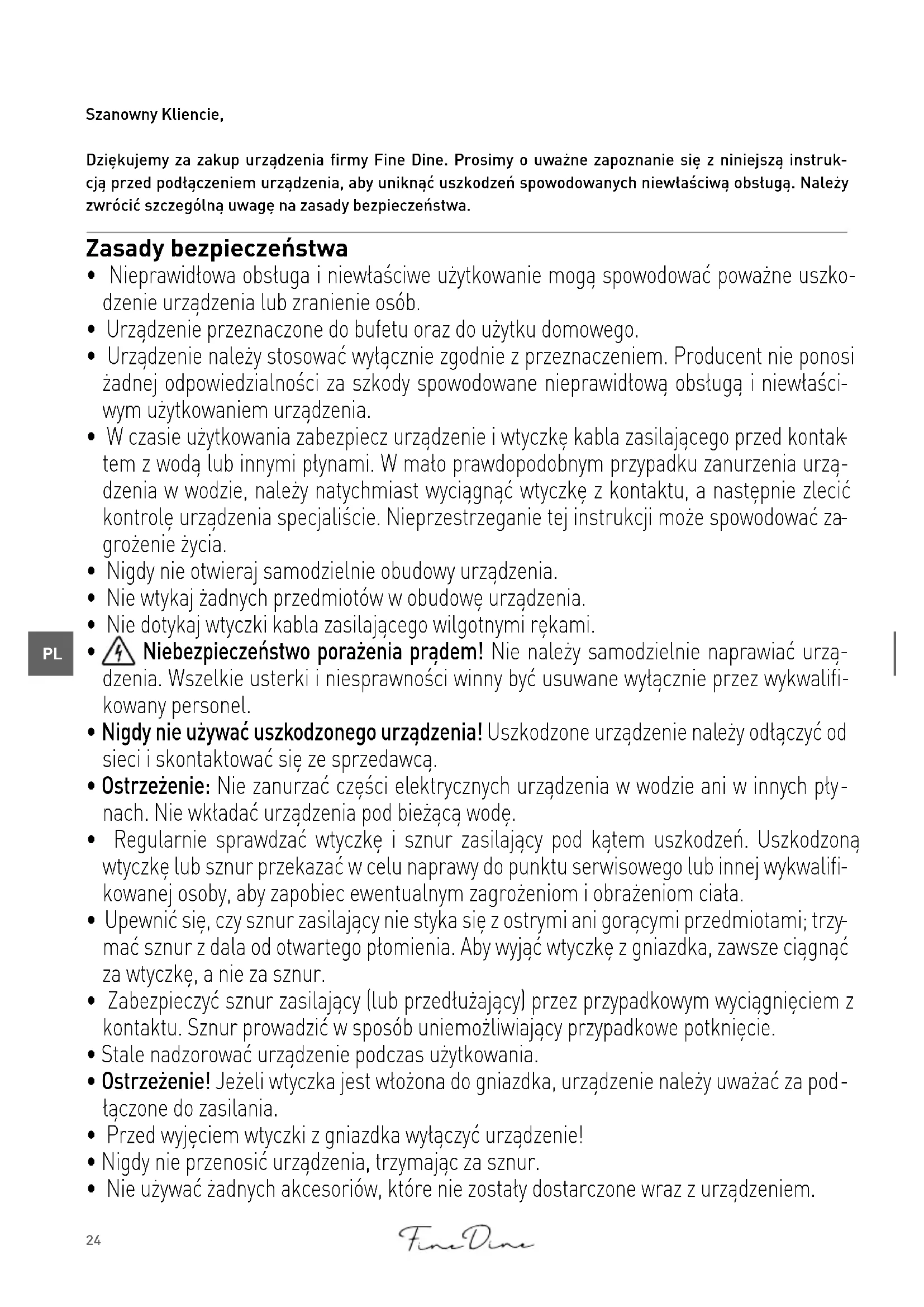

Szanowny Kliencie, Dziękujemy za zakup urządzenia firmy Fine Dine. Prosimy o uważne zapoznanie się z niniejszą instruk- cją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa. Zasady bezpieczeństwa

• Nieprawidłowa obsługa i niewłaściwe użytkowanie mogą spowodować poważne uszko- dzenie urządzenia lub zranienie osób.

• Urządzenie przeznaczone do bufetu oraz do użytku domowego.

• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą i niewłaści

wym użytkowaniem urządzenia.

• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kontak

tem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urzą- dzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować za

• Nigdy nie otwieraj samodzielnie obudowy urządzenia.

• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.

• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.

Niebezpieczeństwo porażenia prądem! Nie należy samodzielnie naprawiać urzą- dzenia. Wszelkie usterki i niesprawności winny być usuwane wyłącznie przez wykwalifi- kowany personel.

• Nigdy nie używać uszkodzonego urządzenia! Uszkodzone urządzenie należy odłączyć od sieci i skontaktować się ze sprzedawcą.

• Ostrzeżenie: Nie zanurzać części elektrycznych urządzenia w wodzie ani w innych pły

nach. Nie wkładać urządzenia pod bieżącą wodę.

• Regularnie sprawdzać wtyczkę i sznur zasilający pod kątem uszkodzeń. Uszkodzoną wtyczkę lub sznur przekazać w celu naprawy do punktu serwisowego lub innej wykwalifi

kowanej osoby, aby zapobiec ewentualnym zagrożeniom i obrażeniom ciała.

• Upewnić się, czy sznur zasilający nie styka się z ostrymi ani gorącymi przedmiotami; trzy

mać sznur z dala od otwartego płomienia. Aby wyjąć wtyczkę z gniazdka, zawsze ciągnąć za wtyczkę, a nie za sznur.

• Zabezpieczyć sznur zasilający (lub przedłużający) przez przypadkowym wyciągnięciem z kontaktu. Sznur prowadzić w sposób uniemożliwiający przypadkowe potknięcie.

• Stale nadzorować urządzenie podczas użytkowania.

• Ostrzeżenie! Jeżeli wtyczka jest włożona do gniazdka, urządzenie należy uważać za pod

łączone do zasilania.

• Przed wyjęciem wtyczki z gniazdka wyłączyć urządzenie!

• Nigdy nie przenosić urządzenia, trzymając za sznur.

• Nie używać żadnych akcesoriów, które nie zostały dostarczone wraz z urządzeniem.25

• Urządzenie należy podłączać wyłącznie do gniazdka o napięciu i częstotliwości podanych na tabliczce znamionowej.

• Włożyć wtyczkę do gniazdka zlokalizowanego w dogodnym łatwo dostępnym miejscu, tak by w przypadku awarii istniała możliwość natychmiastowego odłączenia urządzenia. W celu całkowitego wyłączenia urządzenia odłączyć je od źródła zasilania. W tym celu wyjąć z gniazdka wtyczkę znajdującą się na końcu sznura odłączanego urządzenia.

• Przed odłączeniem wtyczki zawsze pamiętać o wyłączeniu urządzenia!

• Nie korzystać z akcesoriów niezalecanych przez producenta. Zastosowanie niezaleca

nych akcesoriów może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszko- dzenia urządzenia. Korzystać wyłącznie z oryginalnych części i akcesoriów.

• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności fizyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia.

• W żadnym wypadku nie zezwalać na obsługę urządzenia przez dzieci.

• Urządzenie wraz ze sznurem przechowywać poza zasięgiem dzieci.

• Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy.

• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez nadzoru, a także przed montażem, demontażem i czyszczeniem.

• Nie zostawiać urządzenia bez nadzoru podczas użytkowania. Szczególne przepisy bezpieczeństwa

• Korzystaj z urządzenia wyłącznie zgodnie z instrukcją.

• Urządzenie powinno być obsługiwane wyłącznie przez przeszkolony personel zaplecza kuchennego restauracji oraz stołówek lub obsługę baru, itp.

Uwaga! Ryzyko poparzenia! Powierzchnia grzejna i inne dostępne powierzchnie nagrzewają się do bardzo wysokich temperatur. Dotykaj wyłącznie panelu sterowania.

• Nie umieszczaj urządzenia w pobliżu obiektów wrażliwych na promieniowanie magne

tyczne, takich jak odbiorniki TV, odbiorniki radiowe, karty bankomatowe lub kredytowe.

• Nie umieszczaj urządzenia na obiekcie emitującym ciepło (kuchenka gazowa, elek

tryczna, grill, itp.). Trzymaj urządzenie z dala od jakichkolwiek gorących powierzchni lub otwartego płomienia. Ustaw urządzenie na równej, stabilnej, czystej i suchej powierzchni, odpornej na działanie wysokich temperatur.

• Upewnij się, czy urządzenie nie stoi w pobliżu miejsca, w którym powstaje para wodna lub tłuste opary. Wentylator znajdujący się w urządzeniu będzie zasysać tego rodzaju opary do wnętrza urządzenia, co spowoduje osadzanie się tłuszczu lub wilgoci w środku, co z kolei może doprowadzić do zwarcia.

• Urządzenie nie jest przystosowane do obsługi za pomocą zewnętrznego minutnika lub oddzielnego systemu zdalnego sterowania.

• Na powierzchni płyty grzewczej nie umieszczać przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki ze względu na ich nagrzewanie.

• OSTRZEŻENIE: Nie zasłaniaj otworów wentylacyjnych urządzenia.26

• OSTRZEŻENIE: Jeśli płyta grzewcza ulegnie pęknięciu lub uszkodzeniu, odłącz urządze- nie od źródła zasilania w celu uniknięcia porażenia prądem.

• Zapewnij co najmniej 15-centymetrowe odstępy wokół urządzenia w celu zapewnienia prawidłowej wentylacji.

• Nie uderzaj twardymi narzędziami w płytę grzewczą. Nie czyść urządzenia strumieniem wody pod ciśnieniem ani przy pomocy myjki parowej, nie spłukuj urządzenia wodą, ponie

waż doprowadzi to do zawilgocenia lub zamoczenia części wewnątrz urządzenia, co może skutkować porażeniem prądem.

Podczas obsługi urządzenia zwróć szczególną uwagę na pierścionki, zegarki i inną tego typu biżuterię, ponieważ może ona ulec nagrzaniu, jeśli znajdzie się w pobliżu płyty grzewczej.

• Uwaga! Odpowiednio poprowadź i zabezpiecz przewód zasilający, aby zapobiec przypad- kowemu pociągnięciu lub kontaktowi z płytą grzewczą.

• Nie myj urządzenia wodą. Mycie urządzenia może spowodować przedostanie się wody do części elektrycznych i doprowadzić do porażenia prądem.

• Nie czyść ani nie umieszczaj urządzenia w miejscu przechowywania, zanim całkowicie nie ostygnie.

• Nie umieszczaj pustych naczyń na działającym urządzeniu, ponieważ może to doprowa

dzić do ich uszkodzenia.

• Korzystaj wyłącznie z naczyń kuchennych rekomendowanego typu oraz rozmiaru. (Patrz - - -> Odpowiednie wyposażenie kuchenne).

Kuchenka jest urządzeniem II klasy ochronności nie wymaga uziemienia. PRZEZNACZENIE

• Urządzenie przeznaczone do bufetu oraz do użyt- ku domowego.

• Niniejsze urządzenie jest przeznaczone do ogrze- wanie różnorodnych potraw poprzez podgrzewa- nie naczyń kuchennych. Użycie urządzenia w ja- kimkolwiek innym celu może prowadzić do jego uszkodzenia lub do obrażeń ciała.

• Wykorzystanie urządzenia w jakimkolwiek innym celu uznane będzie za wykorzystanie niezgodne z przeznaczeniem. Użytkownik będzie wyłącznie odpowiedzialny za nieprawidłowe wykorzystanie urządzenia. Montaż uziemienia Kuchenka jest urządzeniem I klasy ochronności i wymaga uziemienia. Uziemienie zmniejsza ryzyko porażenia prądem, dzięki zastosowaniu przewodu odprowadzającego prąd elektryczny. Kuchenka wy- posażona jest w przewód z uziemieniem z wtykiem uziemiającym. Wtyczka musi zostać podłączona do gniazdka sieciowego, które zostało odpowiednio zamontowane i uziemione.27

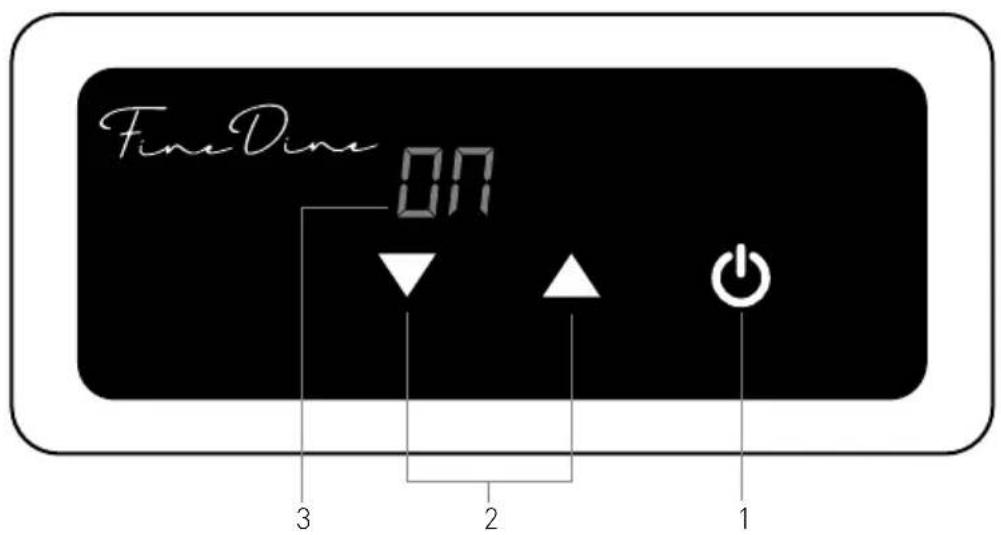

Panel sterowania urządzenia

1. Przełącznik (ON/OFF) Aby WŁĄCZYĆ urządzenie, wciśnij i przytrzymaj przycisk ON/OFF.

Zmniejsz/ Zwiększ moc (Zakres mocy: 1-10, wartość 1 określa najniższy, a wartość 10 najwyższy poziom mocy)

3. Wyświetlacz cyfrowy: Wyświetla informacje o TRYBIE (Włączony/czuwanie) oraz poziomie mocy

Przed pierwszym użyciem

• Zdejmij i usuń opakowanie i zabezpieczenia.

• Sprawdź, czy urządzenie nie jest uszkodzone. W przypadku niekompletnej dostawy lub uszko- dzeń, natychmiast skontaktuj się z dostawcą i nie korzystaj z urządzenia (Patrz == > Gwarancja).

• Wyczyść urządzenie (patrz == > Czyszczenie i konserwacja).

• Sprawdź, czy urządzenie jest całkowicie suche.

• Umieść urządzenie na poziomej stabilnej po- wierzchni, odpornej na działanie wysokich tem- peratur i rozbryzgi płynów.

• Zapewnij odpowiednią wentylację. Zapewnij co najmniej 15-centymetrowy odstęp wokół urzą- dzenia.

• Nie umieszczaj urządzenia w pobliżu przedmio- tów, które są wrażliwe promieniowanie magne- tyczne (np. odbiorniki radiowe, magnetofony ka- setowe). Uwaga:

1. Ze względu na pozostałości z procesu produk-

cyjnego, podczas kilku pierwszych uruchomień z urządzenia może wydobywać się specyficzny za- pach. Jest to zjawisko normalne i nie świadczy o uszkodzeniu urządzenia ani zagrożeniu dla użyt- kownika. Upewnij się, czy urządzenie jest dobrze wentylowane.

2. Dostępna jest opcjonalna część zamienna tylko

dla artykułu 239193: ramkę montażową ze stali nierdzewnej (element nr 239186, niedołączony do urządzenia), który może zostać zamontowa- ny na powierzchniach w miejscach, gdzie urzą- dzenie może zostać upuszczone, w celu ochrony jego krawędzi.28

Odpowiednie wyposażenie kuchenne Odpowiednie Nieodpowiednie Dno naczyń Flat bottom Curved, uneven, rounded bottom Materiał Naczynia ze spodem z żelaza, żeliwa, magnetycz- nej stali nierdzewnej lub emaliowanego żeliwa. Naczynia ze spodem ceramicznym, szkla- nym, miedzianym, oraz dnem z brązu lub aluminium. Średnica dna naczynia omiędzy 12 a 20 cm Mniej niż 12 cm lub ponad 20 cm Rodzaj naczyń Naczynia, których dno ma ponad 1,5 mm grubości Całkowicie zamknięte pojemniki lub puszki Uwaga: Używanie patelni lub rondla nieodpowiedniego do gotowania na kuchence indukcyjnej może uszko- dzić urządzenie. Obsługa

• Umieść odpowiednie naczynie na środku po- wierzchni grzejnej urządzenia. (Patrz - - -> Odpo- wiednie wyposażenie kuchenne). Uwaga: Nie umieszczaj pustych naczyń na dzia- łającym urządzeniu, ponieważ może to doprowa- dzić do ich uszkodzenia.

• Połącz kabel skrzynki sterowniczej z płytą induk- cyjną.

• Podłącz wtyczkę do odpowiedniego gniazdka elektrycznego.

• Na wyświetlaczu cyfrowym (3) pojawi się komuni- kat „ - - „ i zapali się lampka sygnalizująca pod- łączenie urządzenia do prądu. W tym momencie urządzenie znajduje się w trybie czuwania.

• Wciśnij i przytrzymaj przycisk ON/OFF (1) przez 1 ~ 2 sekundy, aby rozpocząć pracę. Na wyświetla- czu cyfrowym (3) pojawi się komunikat .

• Ustaw poziom mocy za pomocą przycisku zwięk- szenia/zmniejszenia wartości (2). (Zakres mocy: 1-10).

• Urządzenie zacznie się nagrzewać. Podczas go- towania wybrana wartość mocy będzie widoczna na wyświetlaczu cyfrowym (3).

• Po skończeniu pracy wciśnij przycisk ON/OFF (1), a urządzenie przełączy się na tryb CZUWANIA. Na wyświetlaczu cyfrowym (3) pojawi się komu- nikat „ - - ”. Uwaga: 1). Po dłuższym okresie pracy, wentylator obraca się przez pewien czas po przełączeniu w tryb czuwania. Jest to zjawisko normalne. Przed odłączeniem urządzenia od źródła zasilania, poczekaj do chwili wyłączenia się wentylatora. 2). Po przejściu w tryb czuwania, powierzchnia grzejna urządzenia pozostaje gorąca. Przed do- tknięciem lub czyszczeniem urządzenia, odcze- kaj do momentu jego całkowitego ostygnięcia. 3). Jeśli podczas gotowania naczynie zostanie zdję- te z kuchenki lub jeśli w ogóle nie zostało na niej umieszczone, urządzenie wyemituje sygnał dźwiękowy i wyłączy się w ciągu 1 minuty.29

Wyświetlane kody błędów Kody błędów widoczne na wyświetlaczu (1) Możliwa przyczyna Możliwe rozwiązanie E1 Temperatura urządzenia jest zbyt wysoka Odłącz urządzenie od źródła zasilania, zestaw naczynie, odczekaj do chwili cał- kowitego wystygnięcia urządzenia. Niesprawny wentylator. Skontaktuj się z dostawcą. E2 Temperatura naczynia jest zbyt wysoka. Prawdopodobnie naczynie zostało opróż- nione, w związku z czym nastąpi aktywacja zabezpieczenia i kuchenka wyłączy się. Odłącz urządzenie od źródła zasilania, zestaw naczynie, odczekaj do chwili cał- kowitego wystygnięcia urządzenia. E3 Napięcie wejściowe zbyt wysokie (>260V~) lub zbyt niskie (<145V~). Upewnij się, czy urządzenie jest podłą- czone do odpowiedniego źródła zasilania. Czyszczenie i konserwacja Uwaga: Przed rozpoczęciem czyszczenia i umieszczeniem urządzenia w miejscu przechowywania, zawsze odłącz urządzenie od gniazdka sieciowego i odczekaj, aż kuchenka ostygnie. Czyszczenie

• Nigdy nie zanurzaj urządzenia w wodzie oraz in- nych płynach.

• Po ostygnięciu powierzchni zewnętrznej oczyść ją przy pomocy wilgotnej ściereczki lub gąbki, z niewielką ilością łagodnego roztworu środka my- jącego.

• Do czyszczenia wnętrza i zewnętrznych części urządzenia nigdy nie używaj szorstkich gąbek ani żrących detergentów, jak również gąbek z wełny stalowej lub przyrządów metalowych. Przechowywanie

• Przed umieszczeniem w miejscu przechowywa- nia, zawsze upewnij się, czy urządzenie zostało odłączone od gniazdka sieciowego i całkowicie ostygło.

• Przechowuj urządzenie w chłodnym, czystym i suchym miejscu.

• Nigdy nie umieszczaj ciężkich obiektów na po- wierzchni grzejnej urządzenia, ponieważ może doprowadzić to do jej pęknięcia. Diagnostyka Jeśli urządzenie nie działa prawidłowo, zapoznaj się z poniższą tabelą w celu znalezienia prawidło- wego rozwiązania. Jeśli nadal nie możesz rozwią- zać problemu, skontaktuj się z dostawcą.

• Kody błędów widoczne na wyświetlaczu cyfrowym (3). (Patrz - - > Wyświetlane kody błędów) Problem Możliwa przyczyna Możliwe rozwiązanie Urządzenie nie włącza się. - Kable zasilające nie zostały pra- widłowo podłączone do sieci elek- trycznej. - Nie wciśnięto przycisku ON/OFF (1). - Sprawdź, czy wtyczka jest prawidłowo podłączona do gniazdka sieciowego. - Wciśnij przycisk ON/OFF (1), aby włączyć urządzenie. Wentylator nadal pracuje po wy- łączeniu urządzenia (stan OFF). - Jest to zjawisko normalne. Wenty- lator pracuje przez chwilę po wy- łączeniu urządzenia, aby schłodzić wszystkie elementy wewnętrzne. - Poczekaj do chwili wyłączenia się wen- tylatora.30

Specyfikacja techniczna Numer produktu 239193 239551 Napięcie robocze i częstotliwość 220-240V ~ 50/60Hz Znamionowy pobór mocy 800W 1000W Klasa ochronności Klasa II Zakres mocy 1-10 (wartość 1 określa najniższy, a wartość 10 najwyższy poziom mocy) Wymiary (skrzynka sterownicza) 137x61x(H)42mm Wymiary (element główny) Ø245x(H)78mm 350x350x(H)80mm Wymiary płyty kuchennej do zabu- dowy Ø236mm 290x290mm Wymiary panelu sterowania do zabudowy 55x130mm Uwaga: Specyfikacja techniczna może ulec zmianie bez uprzedzenia. Gwarancja Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w cią- gu jednego roku od daty zakupu, zostanie bezpłat- nie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzysty- wane w niewłaściwy sposób lub niezgodnie z prze- znaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepisów prawa. W przypadku zgłoszenia urzą- dzenia do naprawy lub wymiany w ramach gwaran- cji należy podać miejsce i datę zakupu urządzenia i dołączyć dowód zakupu (np. paragon). Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadza- nia bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w doku- mentacji.31

Wycofanie z użytkowania i ochrona środowiska Pamiętaj! Nie wyrzucaj zużytego sprzętu łącznie z innymi odpadami Nie demontuj zużytych urządzeń zawierających niebezpieczne składniki na własną rękę! Grożą Ci za to kary grzywny! Po zakończeniu eksploatacji produktu nie wolno gromadzić razem z odpadami komunalnymi, tylko należy odstawić do punktu odbioru odpadów elek- trycznych i elektronicznych. Użytkownik ponosi od- powiedzialność za przekazanie wycofanego z użyt- kowania urządzenia do punktu gospodarowania odpadami. Nieprzestrzeganie tej zasady może być karane zgodnie z lokalnie obowiązującymi przepi- sami dotyczącymi gospodarowania odpadami. Jeśli urządzenie wycofane z użytkowania jest po- prawnie odebrane jako osobny odpad, może zostać przetworzone i zutylizowane w sposób przyjazny dla środowiska, co zmniejsza negatywny wpływ na środowisko i zdrowie ludzi. Aby uzyskać więcej in- formacji dotyczących dostępnych usług w zakresie odbioru odpadów, należy skontaktować się z lokal- ną firmą odbierającą odpady. Symbol przekreślonego kosza na śmieci oznacza, że tego produktu nie wolno wyrzucać do zwykłych pojemni- ków na odpady. Zużyte urządzenia elektryczne i elektronicznie mogą zawierać niebezpieczne składniki np. rtęć, ołów, kadm lub freon. Jeśli tego typu substancje przedostaną się w sposób niekontrolowany do śro- dowiska, spowodują skażenie wody i gleby, a także wpłyną niekorzystnie na zdrowie ludzi i zwierząt. Właściwe postępowanie ze zużytym sprzętem zapo- biega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia. Jednocześnie oszczędzamy naturalne zasoby na- szej Ziemi wykorzystując powtórnie surowce uzy- skane z przetwarzania sprzętu.32
