| Produkttyp | Induktionskochfeld |
| Marke | Fine Dine |
| Modell | 239193 |
| Versorgungsspannung | 220-240 V ~ 50/60 Hz |
| Nennleistung | 800 W |
| Schutzklasse | Klasse II |
| Leistungsbereich | 1 bis 10 |
| Abmessungen Kochplatte (Einbau) | ∅236 mm |
| Abmessungen Bedienfeld (Einbau) | 55 x 130 mm |
| Abmessungen Steuerbox | 137 x 61 x 42 mm (H) |
| Abmessungen Hauptelement | ∅245 x 78 mm (H) |
| Durchmesser geeigneter Behälter | 12 bis 20 cm |
| Material der Behälter | Eisen, Gusseisen, magnetischer Edelstahl oder emailliertes Gusseisen |
| Funktionen | Ein/Aus, Leistungseinstellung |
| Sicherheit | Automatische Abschaltung bei Überhitzung, Topferkennung, Schutz vor abnormalen Spannungen |
| Reinigung | Feuchtes Tuch mit mildem Reinigungsmittel, nicht eintauchen |
| Garantie | 12 Monate |
| Verwendung | Nur Innenbereich, Haushaltsgebrauch |
Häufig gestellte Fragen - 239193 Fine Dine
Benutzerfragen zu 239193 Fine Dine
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Induktionskochfeld kostenlos im PDF-Format! Finden Sie Ihr Handbuch 239193 - Fine Dine und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 239193 von der Marke Fine Dine.
BEDIENUNGSANLEITUNG 239193 Fine Dine
Bevor Sie das Gerät in Betrieb nehmen, sollten Sie diese Gebrauchsanweisung aufmerksam lesen.
Diese Gebrauchsanweisung bitte beim Gerät aufbewahren.
Nur zur Verwendung im Innenbereich.

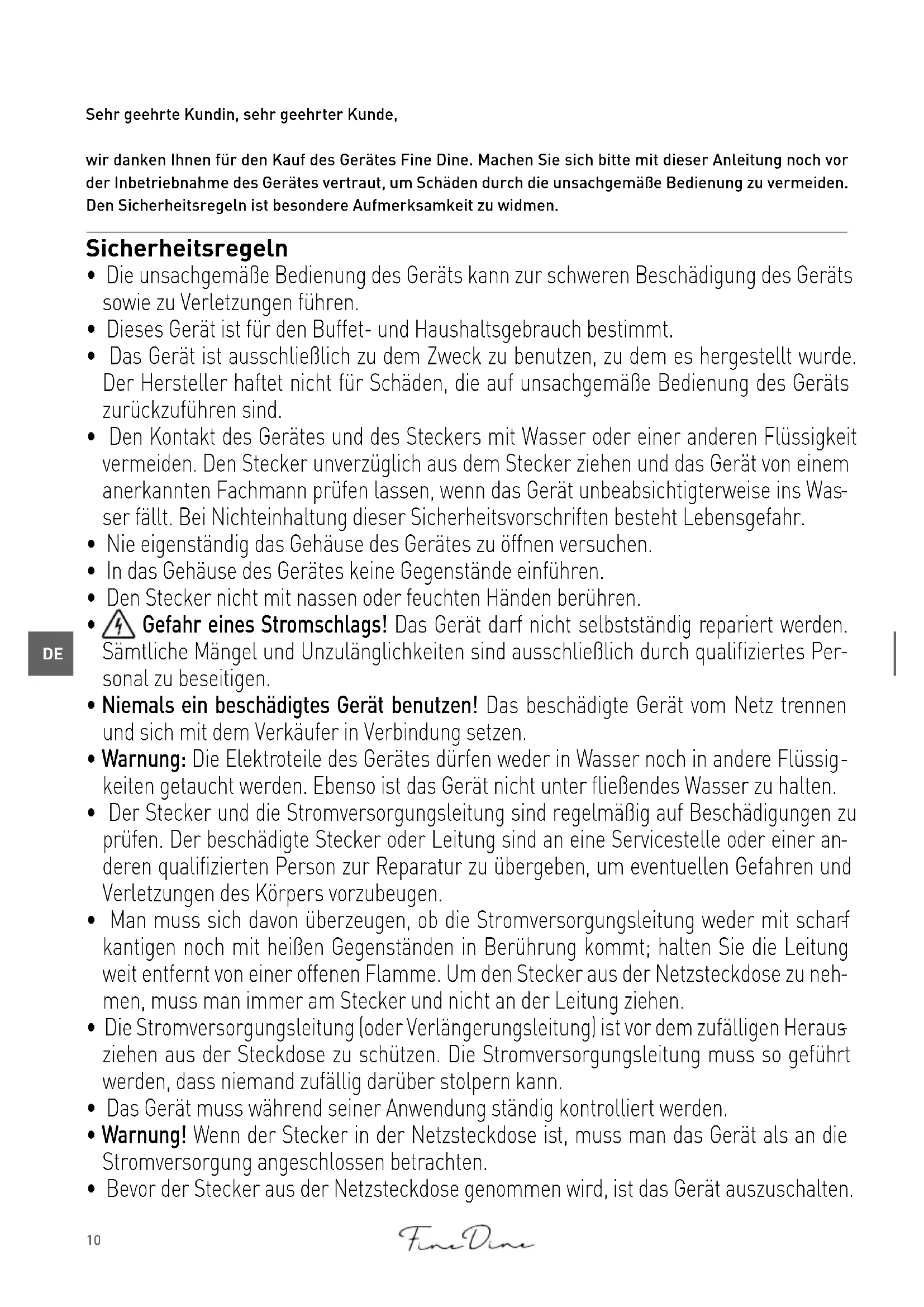

wir danken Ihnen für den Kauf des Gerätes Fine Dine. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.
Sicherheitsregeln
- Die unsachgemäße Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.
- Dieses Gerät ist für den Buffet- und Haushaltsgebrauch bestimmt.
- Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Bedienung des Geräts zurückzuführen sind.
- Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Stecker ziehen und das Gerät von einem anerkannten Fachmann prüfen lassen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.
- Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.
- In das Gehäuse des Gerätes keine Gegenstände einführen.
- Den Stecker nicht mit nassen oder feuchten Händen berühren.
- 4 Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sämtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Personal zu beseitigen.
- Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäufer in Verbindung setzen.
- Warnung: Die Elektroteile des Gerätes dürfen weder in Wasser noch in andere Flüssigkeiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.
- Der Stecker und die Stromversorgungsleitung sind regelmäßig auf Beschädigungen zu prüfen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer anderen qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.
- Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf kantigen noch mit heißen Gegenständen in Berührung kommt; halten Sie die Leitung weit entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu nehmen, muss man immer am Stecker und nicht an der Leitung ziehen.
- Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Herausziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.
- Das Gerät muss während seiner Anwendung ständig kontrolliert werden.
- Warnung! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.
-
Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.
-
Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.
- Benutzen Sie kein Zubehör, das nicht mit diesem Gerät mitgeliefert wurde.
- Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.
- Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und zwar so, dass das Gerät bei einer Störung sofort abgeschaltet werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquelle trennen. Zu diesem Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdose ziehen.
- Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!
- Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör stellt eine Gefahr für den Nutzer dar und kann zur Beschädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.
- Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.
- Auf keinen Fall darf das Bedienen des Gerätes durch Kinder zugelassen werden.
- Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.
- Ebenso muss dafür gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benutzen.
- Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.
- Während der Nutzung darf das Gerät nicht ohne Aufsicht gelassen werden.
Besondere Sicherheitsvorschriften
- Verwenden Sie das Gerät ausschließlich gemäß der Anleitung.
- Das Gerät ist ausschließlich durch das geschultes Personal in Küchen, Restaurants und Kantinen oder durch die Bedienpersonen an der Bar zu bedienen.
- Achtung! Es besteht die Verbrennungsgefahr! Die Heizfläche und die anderen zugänglichen Flächen erwärmen sich auf sehr hohe Temperaturen. Berühren Sie ausschließlich das Steuerpanel.
- Stellen Sie das Gerät nicht in der Nähe von Gegenständen ab, die von einem Magnet feld beeinträchtigt werden können, zum Beispiel Fernseher, Rundfunkempfangsgeräte, Geldkarten oder Kreditkarten.
-
Stellen Sie das Gerät nicht auf einen wärmemittierenden Gegenstand (Gasherd, Elekt roherd, Grill, usw.). Lagern Sie es weit entfernt von heißen Flächen oder offenem Feuer. Stellen Sie das Gerät auf eine ebene, stabile, saubere und trockene Fläche auf, die auch gegen die Einwirkung hoher Temperaturen beständig ist.
-
Vergewissern Sie sich, dass sich das Gerät nicht in der Nähe des Entstehungsorts von Wasserdampf oder fettigen Dämpfen befindet. Der Lüfter des Geräts saugt diese Dämpfe nämlich heran, was dazu führt, dass sich im Gerät Fett oder Feuchtigkeit ansammelt und gegebenenfalls Kurzschluss entsteht.
- Das Gerät ist für die Bedienung durch eine externe Schaltuhr oder ein gesondertes Fernsteuersystem nicht geeignet.
- Stellen Sie keine Metallgegenstände (z.B. Messer, Gabeln, Löffel oder Deckel) auf die Fläche der Kochplatte auf, da sie heiß werden können.
- WARNUNG: Verdecken Sie nicht die Belüftungsöffnungen im Gehäuse des Geräts.
- WARNUNG: Wenn die Kochplatte gerissen ist oder beschädigt wird, trennen Sie das Gerät von der Stromversorgung, um so den Stromschlag zu vermeiden.
- Um eine ausreichende Belüftung des Geräts zu gewährleisten, belassen Sie einen Frei raum von mindestens 15 cm rundum das Gerät.
- Schlagen Sie nicht die Kochplatte mit harten Werkzeugen. Reinigen Sie das Gerät nicht mit einem Wasserstrahl unter Druck oder einem Dampfreiniger, spülen Sie das Gerät nicht mit Wasser ab, da die Teile im Gerät feucht werden oder eingetaucht werden können, was den Stromschlag verursacht.
- Achten Sie besonders auf Ringe, Uhren und anderen Schmuck bei der Bedienung des Geräts, da sie heiß werden können, wenn sie sich in der Nähe der Kochplatte befinden.
- Achtung! Führen und sichern Sie entsprechend das Stromkabel, um ein unbeabsichtigtes Ziehen oder Kontakt mit der Kochplatte zu vermeiden.
- Waschen Sie das Gerät nicht mit Wasser. Beim Waschen des Geräts kann Wasser in den elektrischen Teil gelangen und so zu einem Stromschlag führen.
- Reinigen und stellen Sie das Gerät nicht am Lagerort ab, bis es nicht völlig abgekühlt ist.
- Stellen Sie kein leeres Kochgeschirr auf das Gerät auf, um dieses nicht zu beschädigen.
- Verwenden Sie nur das Kochgeschirr der empfohlenen Art und Größe. (Siehe - - -> Ge eignetes Küchenzubehör).
- Der Induktionskocher ist ein Gerät der II. Schutzklasse und erfordert keine Erdung.
Verwendungszweck des Gerätes
- Dieses Gerät ist für den Buffet- und Haushaltsgebrauch bestimmt.
- Das vorliegende Gerät ist zum Erwärmen verschiedener Speisen durch das Erwärmen des Kochgeschirrs bestimmt. Die Verwendung des Geräts für andere Zwecke kann zu seiner Beschädigung sowie zu Körperverletzungen führen.
Montage der Erdung
Der Induktionskocher ist ein Gerät der I. Schutzklasse und erfordert eine Erdung. Die Erdung verringert das Risiko eines elektrischen Stromschlags, da über einen Leiter der elektrische - Jede andere Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Der Benutzer ist allein verantwortlich für die unsachgemäße Nutzung des Gerätes.
Strom abgeleitet wird. Das Gerät ist mit einem Schutzleiter mit Schutzkontaktstecker ausgerüstet. Der Stecker ist an eine Netzsteckdose anzuschließen, die richtig montiert und geerdet wurde.

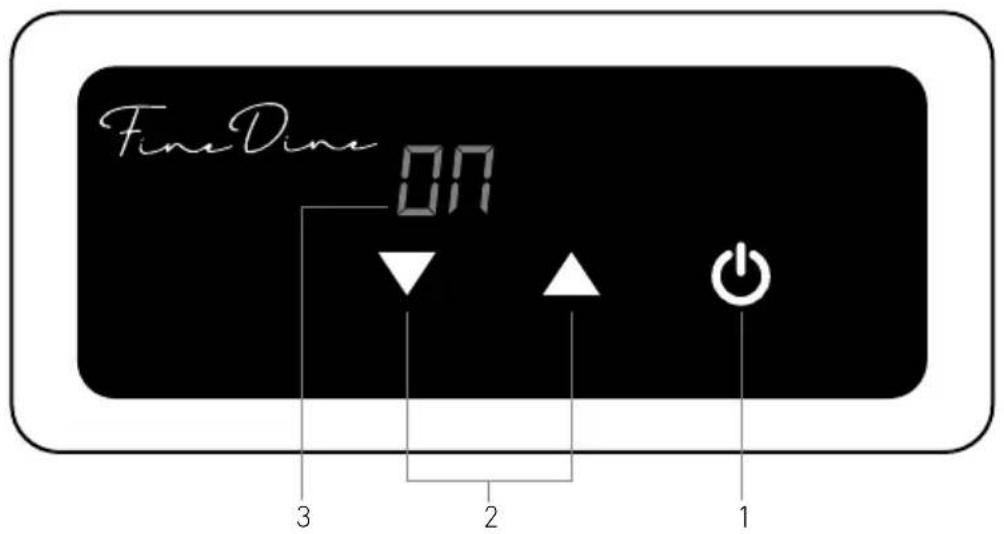

Steuerpanel des Geräts

- Schalter (EIN/AUS): Um das Gerät EINZUSCHALTEN, drücken und halten Sie die EIN-/AUS-Taste gedrückt.
- Leistung verringern / erhöhen (Bereich: 1-10, Wert 1 ist die niedrigste und Wert 10 ist die höchste Leistungsstufe)
- Digitales Display: zeigt Informationen über den MODUS (EIN/Stand-By) und die Leistungsstufe an
Vor erstem Gebrauch
• Die Verpackung und Sicherungselemente abnehmen und beseitigen.
- Überprüfen Sie es, ob das Gerät nicht beschädigt ist. Setzen Sie sich mit dem Lieferanten in Verbindung und verwenden Sie nicht das Gerät, wenn Sie die unvollständige Lieferung oder die Beschädigungen festgestellt haben (siehe ==> Garantie).
- Reinigen Sie das Gerät (siehe ==> Reinigung und Wartung).
- Prüfen Sie, ob das Gerät völlig trocken ist.
- Stellen Sie das Gerät auf eine horizontale, stabile Fläche auf, die auch gegen die Einwirkung hoher Temperaturen und gegen Spritzer von Flüssigkeiten beständig ist.
- Gewährleisten Sie eine richtige Belüftung. Belassen Sie einen Freiraum von mindestens 15 cm rundum das Gerät.
- Stellen Sie das Gerät nicht in der Nähe von Ge-
genständen ab, die von einem Magnetfeld beeinträchtigt werden können (z.B. Rundfunkempfangsgeräte, Kassettenrecorder).
Hinweis:
- Wegen der Rückstände aus dem Produktionsprozess kann während der ersten Inbetriebnahmen aus dem Gerät ein spezifischer Geruch entweichen. Das ist aber eine normale Erscheinung und bedeutet weder eine Beschädigung des Gerätes noch eine Gefährdung für den Nutzer. Prüfen Sie, ob das Gerät gut belüftet wird.
- Es gibt ein optionales Ersatzteil für Artikel 239193, und zwar mit einem Montagerahmen aus Edelstahl (Artikel Nr. 239186, nicht mitgeliefert), der auf den Oberflächen an den Stellen montiert werden kann, wo das Gerät zum Schutz seiner Kanten eingeschoben werden kann.
Geeignetes Küchenzubehör
| Geeignet Ungeeignet | ||
| Boden des Kochgeschirrs Flach | ![]() | Gekrümmt, uneben, abgerundet ![]() |
| Werkstoff Geschirre mit einem Boden aus Eisen, Gusseisen, magnetischem Edelstahl oder emailiertem Gusseisen. | Geschirre mit einem Boden aus Kera-mik, Glas, Kupfer und Bronze oder Aluminium. | |
| Durchmesser des Bodens des Koch-geschirrs | Von 12 bis 20 cm Weniger als 12 cm oder über 20 cm | |
| Art des Kochgeschirrs Kochgeschirr, dessen Boden über 1,5 mm dick ist | Vollständig geschlossene Behälter oder Dosen | |
Hinweis: Die Verwendung einer Pfanne oder eines Topfes, die zum Induktionskochen nicht geeignet sind, kann zur Beschädigung des Geräts führen.
Bedienung
- Stellen Sie ein geeignetes Gefäß auf die Mitte der Heizfläche des Geräts auf. (Siehe --> Geeignetes Küchenzubehör).
Hinweis: Stellen Sie kein leeres Kochgeschirr auf das Gerät auf, um dieses nicht zu beschädigen. - Verbinden Sie das Kabel des Steuerkastens mit dem Induktionskocher.
- Schließen Sie den Stecker an die entsprechende Steckdose an.
- Im digitalen Display (3) erscheint die Mitteilung „ - - " und es leuchtet die Signallampe für den Stromanschluss des Geräts. Das Gerät befindet sich im Standby-Modus.
- Um mit dem Betrieb des Geräts zu beginnen, drücken und halten Sie die EIN-/AUS-Taste (1) für 1 \~ 2 Sekunden gedrückt. Im digitalen Display (3) erscheint die Mitteilung ON
- Stellen Sie die Leistungsstufe mit einer Taste für die Erhöhung/Verringerung der Werte (2) ein. (Leistungsbereich: 1-10).
- Das Gerät beginnt sich zu erwärmen. Die gewählte Leistung wird während des Kochens im digitalen Display (3) sichtbar sein.
- Drücken Sie die EIN-/AUS-Taste (1) nach Beendigung des Betriebs, das Gerät geht in den Standby-Modus. Im digitalen Display (3) erscheint die Mitteilung „ - - ”.
Hinweis:
1). Nach einer längeren Betriebsdauer läuft der Lüfter im Gerät nach dem Umschalten in den Standby-Modus. Das ist ganz normal. Bevor das Gerät aus der Steckdose gezogen wird, warten Sie auf, bis der Lüfter nicht mehr läuft.
2). Die Heizfläche des Geräts ist auch nach dem Umschalten in den Standby-Modus noch heiß. Bevor Sie das Gerät berühren oder reinigen, warten Sie ab, bis es völlig abgekühlt ist.
3). Wenn während des Betriebs das Gefäß entfernt oder nicht aufgestellt wird, gibt das Gerät einen Signalton aus und schaltet sich innerhalb von 1 Minute aus.
Angezeigte Fehlercodes
| Fehlercodes im Display (1) Mögliche Ursache Mögliche Lösung | ||
| E1 | Die Temperatur des Geräts ist zu hoch. | Trennen Sie das Gerät von der Stromversorgung, stellen Sie das Geschirr ab und warten Sie ab, bis das Gerät völlig abgekühlt ist. |
| Der Lüfter ist defekt. Setzen Sie sich mit dem Lieferanten in Verbindung. | ||
| E2 Die Temperatur des Kochgeschirrs ist zu hoch.Das Geschirr wurde wahrscheinlich entleert, wodurch die Aktivierung der Sicherung erfolgt und der Induktionskocher wird ausgeschaltet. | Trennen Sie das Gerät von der Stromversorgung, nehmen Sie das Geschirr und warten Sie ab, bis das Gerät völlig abgekühlt ist. | |
| E3 Ausgangsspannung zu hoch (>260V~) oder zu niedrig (<145V~). | Überprüfen Sie, ob das Gerät an die entsprechende Stromversorgungs-quelle angeschlossen ist. | |
Reinigung und Wartung
Hinweis: Vor dem Reinigen und Abstellen des Geräts am Lagerort, ist das Gerät immer von der Netzsteck-dose zu trennen und dazu muss man abwarten, bis es abgekühlt ist.
Reinigung
- Tauchen Sie das Gerät nie in Wasser und andere Flüssigkeiten.
- Nach dem Abkühlen der Oberfläche ist sie mit einem feuchten Tuch oder Schwamm mit einer geringen Menge eines milden Reinigungsmittels zu reinigen.
- Verwenden Sie weder aggressive Reinigungsmittel und Scheuerschwämme, noch Schwämme aus Stahlwolle oder Metallgegenstände zur Reinigung des Innenraums und der äußeren Teile des Geräts.
Lagerung
- Bevor das Gerät am Lagerort abgestellt wird, muss man sich sicherstellen, dass das Gerät von der Netzsteckdose getrennt wurde und völlig abgekühlt ist.
- Lagern Sie das Gerät an einem kühlen, sauberen und trockenen Ort. - Stellen Sie keine schweren Gegenstände auf die Heizfläche des Geräts, um seinen Riss zu vermeiden.
Diagnostik
Wenn das Gerät nicht richtig funktioniert, muss man sich zum Finden der richtigen Lösung mit der nachfolgenden Tabelle vertraut machen. Wenn Sie das Problem nicht lösen können, dann setzen Sie sich bitte mit dem Lieferanten in Verbindung.
- Fehlercodes im Display (3). (Siehe --> Angezeigte Fehlercodes)
| Problem Mögliche Ursache | Mögliche Lösung | |
| Das Gerät schaltet sich nicht ein. | - Die Stromkabel wurden ans Elektronetz nicht richtig angeschlossen.- Die EIN-/AUS-Taste (1) wurde nicht gedrückt. | - Überprüfen Sie, ob der Stecker an die Netzsteckdose richtig ange-schlossen ist.- Drücken Sie die EIN-/AUS-Taste (1), um das Gerät einzuschalten. |
| Der Lüfter läuft nach dem Ausschal-ten des Geräts (AUS-Modus). | - Das ist ganz normal. Der Lüfter läuft im Standby-Modus für einige Zeit weiter, um alle internen Ele-mente abzukühlen. | - Warten Sie auf, bis der Lüfter nicht mehr läuft. |
Technische Spezifikation
| Bestellnummer 239193 239551 | ||
| Betriebsspannung und -frequenz 220-240V ~ 50/60Hz | ||
| Nennleistungsaufnahme 800W 1000W | ||
| Schutzklasse | Klasse II | |
| Leistungsbereich 1-10 (Wert 1 ist die niedrigste und Wert 10 ist die höchste Leistungsstufe) | ||
| Abmessungen (Steuerkasten) 137x61x(H)42mm | ||
| Abmessungen (Hauptelement) ∅245x(H)78mm 350x350x(H)80mm | ||
| Abmessungen Induktionskochfeld im eingebauten Zustand | ∅236mm 290x290mm | |
| Abmessungen Bedienfeld im eingebauten Zustand | 55x130mm | |
Hinweis: Die technische Spezifikation kann ohne Vorankündigung verändert werden.
Garantie
Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen
bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.
Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.
Entsorgung und Umweltschutz
Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwortlich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Schonung der natürlichen Ressourcen bei und sorgt
für eine umwelt- und gesundheitsschonende Verwertungsweise. Weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.
