DMCS3780HDS - ТВ мебель Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Мобильная тележка для плоского экрана
Бренд	Tripp Lite
Модель	DMCS3780HDS
Использование	Только для помещений
Совместимость с экранами	37–80 дюймов (ориентировочно)
Стандарт VESA	Совместим (винты, шайбы и проставки в комплекте)
Максимальная нагрузка	90 кг (ориентировочно)
Основной материал	Сталь
Цвет	Черный (ориентировочно)
Колесики	Да, с тормозами
Ориентация экрана	Альбомная
Комплект для монтажа	Кронштейны и опоры в комплекте
Система блокировки	Кодовый замок в комплекте или фурнитура
Гарантия	Ограниченная 5 лет
Сборка	Требуется, рекомендуется помощь
Уход и чистка	Проверять каждые 3 месяца; чистить мягкой тканью
Безопасность	Перед установкой прочитайте руководство; не превышайте максимальную нагрузку
Запчасти и ремонтопригодность	Техподдержка на tripplite.com; гарантия 5 лет
Общая информация	Изготовлено в соответствии с политикой постоянного улучшения Tripp Lite

Часто задаваемые вопросы - DMCS3780HDS Tripp Lite

Каковы размеры экрана, совместимого с тележкой DMCS3780HDS?

Тележка предназначена для экранов размером от 37 до 80 дюймов в альбомной ориентации. Проверьте совместимость VESA вашего экрана.

Какой максимальный вес выдерживает эта тележка?

Максимальная нагрузка составляет ориентировочно 90 кг (200 фунтов). Никогда не превышайте этот предел, чтобы избежать опрокидывания.

Поставляется ли тележка с винтами для моего экрана?

Да, тележка включает несколько наборов винтов, шайб и проставок для разных типов задней панели экрана (плоская или встроенная). Обратитесь к списку проверки компонентов.

Как правильно установить тележку?

Полностью прочитайте руководство перед установкой. Соберите тележку на полу, затем с помощником закрепите монтажные кронштейны на опорах. Используйте входящий в комплект кодовый замок для фиксации экрана.

Можно ли использовать эту тележку на улице?

Нет, это изделие предназначено только для использования внутри помещений. Использование на улице может привести к повреждениям или травмам.

Как ухаживать за тележкой?

Каждые три месяца проверяйте надежность и безопасность крепления. Чистите мягкой тканью. Не используйте абразивные средства.

Что делать, если деталь отсутствует или неисправна?

Посетите tripplite.com/support для получения помощи. Tripp Lite предоставляет услугу замены по гарантии.

Легко ли перемещать тележку?

Да, она оснащена колесиками с тормозами для удобства перемещения и фиксации в положении.

Какова продолжительность гарантии?

Tripp Lite предоставляет ограниченную гарантию на 5 лет с даты первоначальной покупки, покрывающую дефекты материалов и изготовления.

Можно ли установить изогнутый экран на эту тележку?

Тележка предназначена для плоских экранов. Для изогнутых экранов убедитесь, что крепления VESA совместимы и вес не превышает допустимую нагрузку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS3780HDS Tripp Lite

Руководство пользователя

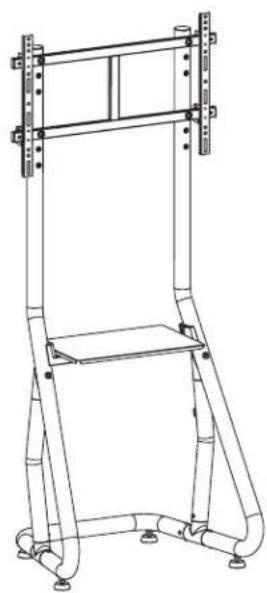

Горизонтальная передвижная тележка

Модель: DMCS3780HDS

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200×200/300×200

300×300/400×200

400×300/400×400

600×400

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Данное изделие предназначено для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что данное изделие может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧЛИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУЛАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИИ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИПОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышемизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации.

В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу tripplite.com/support.

Упаковочный комплект М

M-A
M5x14 (4 шт.)

M-B
M6x14(4 шт.)

M-C
M6x30 (4 шт.)

M-D
M8x30(4шт.)

M-E
M8x50 (4 шт.)

M-F
4шт.

M-G
8 шт.

M-H
8 шт.

Упаковочный комплект Р

K
M6x10(6 шт.)

L
M8x15 (1 шт.)

M
M8x35 (6 шт.)

N
D8 (4 шт.)

0
M6x16 (2 шт.)

P
4 MM (1 шт.)

Q

5 MM (1 шт.)

R
M10(1 шт.)

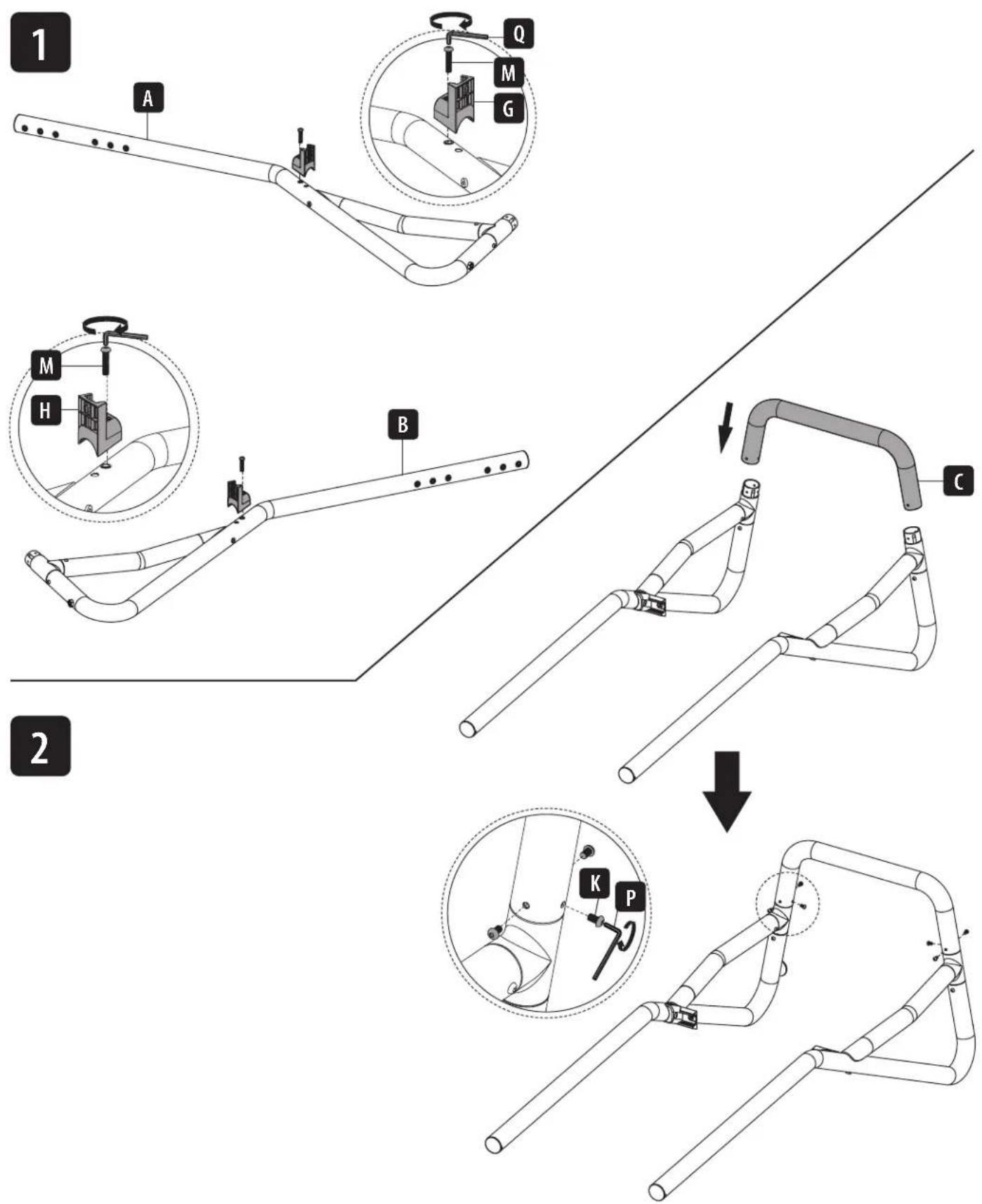

Порядок сборки

Для экранов с плоской задней поверхностью

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора.

ВНИМАНИЕ!

Не перетягивайте винты.

Порядок сборки

6b

Для мониторов, устанавливаемых заподлицо, или для получения доступа к аудио-/видеовходам

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора.

ВНИМАНИЕ!

Не перетягивайте винты.

Порядок сборки

7

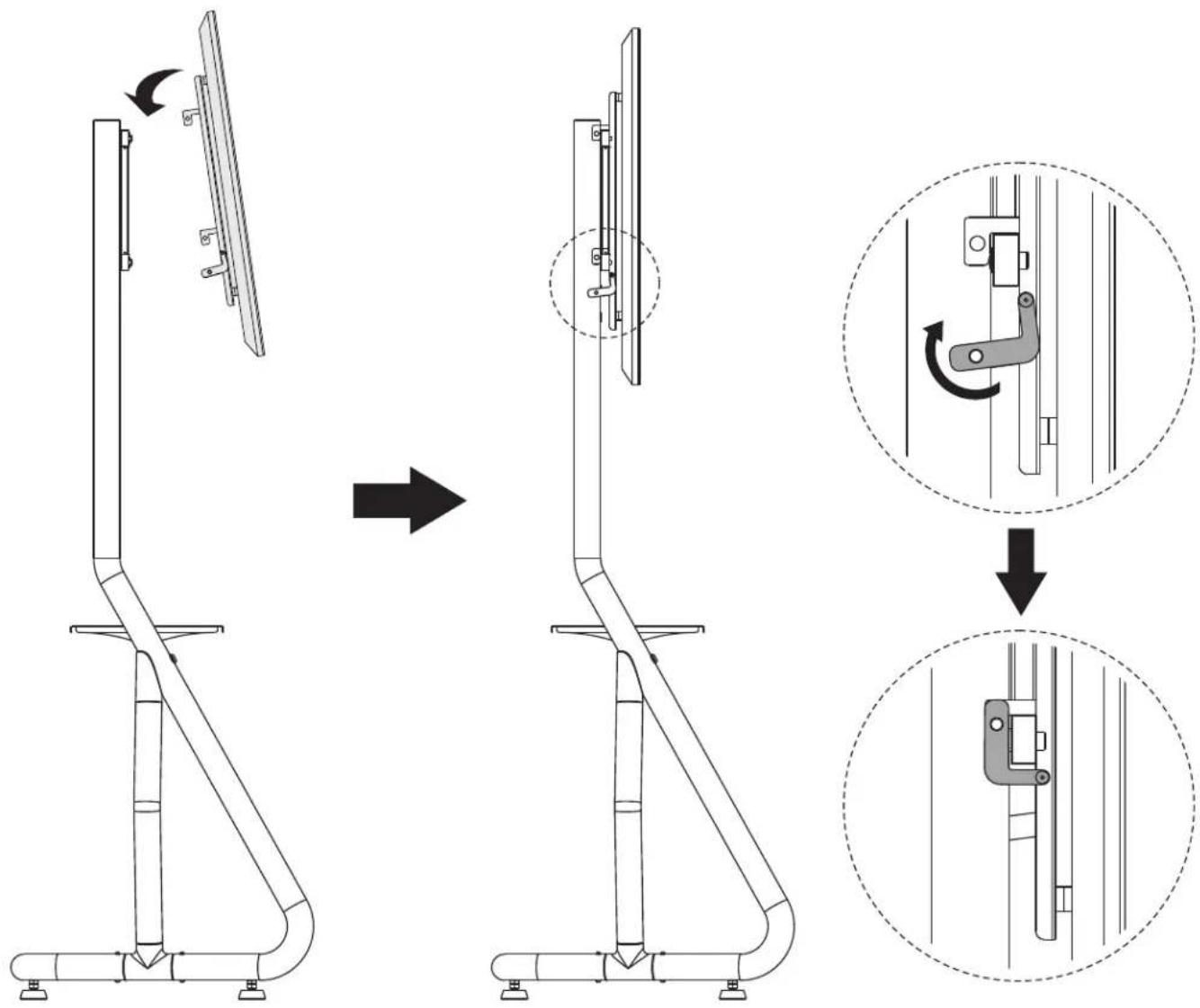

Примечание. С помощью другого сотрудника или механического подъемного оборудования прикрепите монтажные рычаги к монтажным кронштейнам.

ВНИМАНИЕ!

Прежде чем отпустить дисплей, убедитесь в том, что он закреплен надлежащим образом.

Порядок сборки

8

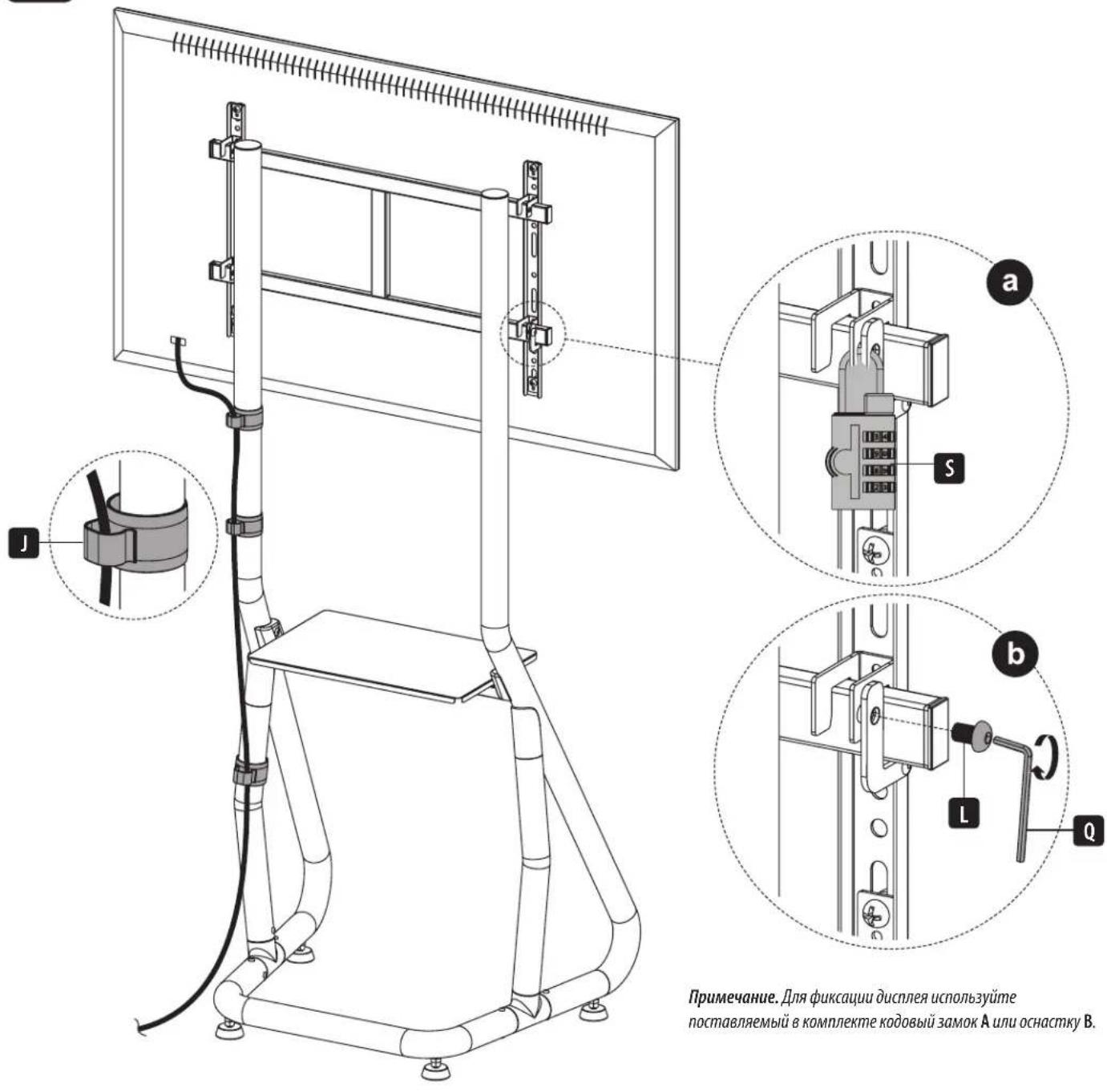

Примечание. Для фиксации дисплея используйте поставляемый в комплекте кодовый замок А или оснастку В.

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов посетите страницу triplite.com/support.
