Nighthunter 8x56 - бинокли Steiner - Бесплатное руководство пользователя

Тип продукта	Бинокль
Марка	Steiner
Модель	Nighthunter 8x56
Увеличение	8x
Диаметр объектива	56 мм
Тип призмы	Porro (Sports-Auto-Focus) / Призма с крышей (Fast-Close-Focus)
Система фокусировки	Sports-Auto-Focus / Sports-Auto-Focus PLUS / Fast-Close-Focus
Диоптрийная регулировка	На окулярах (в зависимости от модели)
Межзрачковое расстояние	Регулируется с помощью шарнира центральной оси
Наглазники	ErgoFlex / эргономические / цилиндрические / поворотные (в зависимости от модели)
Питание (компас)	Батарейка для подсветки компаса (тип не указан)
Специальные функции	Встроенный компас с подсветкой, измерительная сетка (некоторые модели)
Комплектация	Ремень для переноски (ClicLoc или стандартный), неопреновый чехол, дождевик, крышки объективов ClicLoc
Чистка	Сначала кисть, затем мягкая ткань (при необходимости влажная); соленую воду вытирать влажной, затем сухой тканью
Уход за резиновым покрытием	Промывка мыльной водой; анти-УФ обработка аэрозольным очистителем для приборной панели или средством Nigrin
Безопасность	Никогда не смотрите прямо на солнце – риск слепоты
Серийный номер	На переднем конце оси, под осью или в линзе объектива
Гарантия	Не распространяется на изнашиваемые детали (покрытие, ремень, наглазники, крышки)
Служба поддержки клиентов	STEINER-OPTIK GmbH, тел. [phone], email [e-mail]

Часто задаваемые вопросы - Nighthunter 8x56 Steiner

Как настроить фокусировку на бинокле Steiner Nighthunter 8x56?

В зависимости от модели используйте систему Sports-Auto-Focus (диоптрийная настройка на '0' для четкого изображения от 20 м до бесконечности) или Fast-Close-Focus (колесо фокусировки). Для Sports-Auto-Focus PLUS вы можете дополнительно настроить резкость для близких объектов (от 2 м), кратко повернув колесо.

Как отрегулировать межзрачковое расстояние?

Поворачивайте центральную ось бинокля до получения единого круглого изображения. Расстояние между вашими глазами должно соответствовать расстоянию между окулярами.

Как настроить наглазники?

Наглазники можно установить в эргономическое (⑦), цилиндрическое (⑧) или для очков (⑨) положение, в зависимости от модели. Поворачивайте или выдвигайте их для регулировки выноса зрачка.

Как закрепить ремень для переноски?

С системой ClicLoc: нажмите на штифт резиновой оболочки для разблокировки, вставьте застежку, поворачивая выступ наружу до щелчка. Без ClicLoc: проденьте ремень в ушко сверху, затем в скользящую петлю и затяните.

Как использовать дождевик?

Дождевик крепится на ремень для переноски. Для неопренового чехла убедитесь, что полукруглая часть находится над колесом фокусировки. Держатель ремня можно продеть сбоку через предусмотренное ушко.

Как заменить батарейку компаса?

Откройте батарейный отсек (15), замените батарейку(и) соблюдая полярность, затем плотно закройте для герметичности. Не выбрасывайте использованные батарейки с бытовым мусором.

Как чистить линзы?

Сначала удалите пыль кистью, затем протрите мягкой тканью (при необходимости влажной). Для соленой воды используйте влажную, затем сухую ткань. Избегайте царапин на линзах.

Как ухаживать за резиновым покрытием?

Водонепроницаемые бинокли можно промывать мыльной водой. Для микротрещин, вызванных УФ-излучением, нанесите аэрозольный очиститель для приборной панели или средство по уходу за пластиком Nigrin.

Где находится серийный номер?

Серийный номер находится либо на переднем конце оси между объективами (18), либо под осью (19), либо в линзе объектива (20), в зависимости от модели.

Что делать, если бинокль работает неправильно?

Свяжитесь с доверенным дилером или службой поддержки Steiner по номеру [phone] (Германия) или по email [e-mail]. Гарантия не распространяется на изнашиваемые детали, такие как покрытие, ремень, наглазники или крышки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Nighthunter 8x56 Steiner

Испытайте незабываемые моменты

Руководство по эксплуатации

Поздравляем Вас с приобретением бинокля STEINER! Приготовьтесь к незабываемым впечатлениям. Входящие в комплект поставки дополнительные аксессуары Вы можете использовать по собственному усмотрению.

Правильное применение позволит Вам получать радость от работы с этим точным прибором в течение многих десятилетий. Поэтому перед первым использованием прочитайте следующие страницы и соблюдайте приведенные там указания.

A

Porro-Modelle Porro models Prismes de porro Modelli con prisma di Porro Modelos de Porro

Модели с призмой Порро

Испытайте незабываемые моменты

Руководство по эксплуатации

Установка ремня для переноски:

Системой ClicLoc:

Чтобы отстегнуть ремень, надавите на отмеченное место на резиновом покрытии и разблокируйте замок ①. Замок при этом будет разблокирован. Теперь можно снять или вставить замок с защелкой. Выступ замка с защелкой всегда направлен наружу и при введении должен с характерным звуком войти в фиксатор.

Без системы ClicLoc:

Извлеките один конец ремня из сдвижной петли и проведите его сверху через кольцо на бинокле.

Затем протянуть ремень назад через сдвижную петлю и туго натянуть. Второй конец ремня закрепляется аналогичным образом.

Закрепление защитного чехла из неопрена и дождезащитного козырька:

В комплект Вашего бинокля могут входить различные системы защиты от дождя, которые прикрепляются к ремню. При использовании защитных чехлов из неопрена следите за тем, чтобы полукруглый вырез в чехле находился над фокусировочным маховичком ③. При использовании дождезащитных козырьков ременной держатель можно заправить сбоку в открытое специально для этого кольцо ④.

Закрепление защитных крышек для объектива:

Если Ваш бинокль оборудован съемными защитными крышками для объектива ClicLoc, для разблокировки крышек надавите на видимое углубление и извлеките крышку из держателя 5. Чтобы снова вставить их, введите замок с защелкой назад в держатель, пока он надежно не зафиксируется с характерным звуком. Защитные крышки для объектива, которые закрепляются на центральной оси, потяните, чтобы снятых 6.

Регулировка расстояния между зрачками и регулировка наглазников:

Регулировка расстояния между зрачками: Индивидуальное расстояние между зрачками корректируется путем сгибания бинокля на центральной оси, что позволит Вам видеть круглое изображение.

Чтобы гарантировать оптимальную видимость объектов через бинокль STEINER, наглазники можно устанавливать в различные положения:

Регулировка наглазников (модели с наглазниками ErgoFlex и эргономичными наглазниками):

эргономичная 7, цилиндрическая 8, для людей-, носящих очки 9.

Регулировка наглазников (модели с цилиндрическими наглазниками):

цилиндрическая ⑧, для людей-, носящих очки ⑨.

Регулировка наглазников (модели с поворотными наглазниками):

эргономичная 7, цилиндрическая 8, для людей-, носящих очки 9.

Фокусировка:

Бинокль с призмой Порро и спортивным автофокусом (см. также пояснения):

Оба корректора диоптрий установить в положение „0“, объекты при этом должны всегда оставаться в фокусе — примерно от 20 м до бесконечности. В противном случае имеет место аметропия одного или обоих глаз, которую необходимо откорректировать.

1. Выберите объект с максимально высокой детализацией, находящийся на большом расстоянии (прибл. 200 метров).
2. Закройте левый объектив рукой или при помощи защитной крышки и посмотрите в бинокль.
3. Теперь поворачивайте регулятор диоптрий на правом окуляре, пока глаз не будет видеть абсолют но четкую и резкую картинку.
4. Повторите процесс для левого глаза.

Теперь Вы, начиная с 20 метров, всегда видите четкую и резкую картинку

RU

Бинокль с призмой Порро и спортивным автофокусом ПЛЮС:

После индивидуальной фокусировки (см. Спортивный автофокус), функция Спортивный автофокус ПЛЮС позволяет Вам дополнительно настраивать резкость объектов, находящиеся на небольшом расстоянии (на удалении от 2 м), быстрым движением фокусировочного маховичка 13.

Бинокль с призмой Roof и быстродействующим фокусом (см. также пояснения):

1. Выберите объект с максимально высокой детализацией, находящийся на большом расстоянии (прибл. 200 метров).
2. Закройте левый объектив рукой или при помощи, возможно, входящей в комплект защитной крышки и посмотрите в бинокль.
3. Теперь поворачивайте фокусировочный маховик, пока правый глаз не будет видеть абсолютно резко и отчетливо.
4. Для регулировки левой половины бинокля закройте правый объектив и посмотрите в бинокль. Затем вращайте корректор диоптрий на левом окуляре, пока Вы не будете четко видеть тот же объект.
5. Вращением центрального привода бинокль теперь можно навести на удаленные объекты и получать с его помощью превосходную и невероятно резкую картинку.
   Указание: в моделях «Discovery» корректор диоптрий расположен на обоих окулярах.

Настройки компаса:

Подсветка компаса:

На морских биноклях STEINER со встроенным компасом сбоку на корпусе компаса находится кнопка 14 , при помощи которой можно включать подсветку окулярного компаса в темноте. Для этого требуется просто удерживать нажатой соответствующую кнопку. Чтобы компас можно было использовать в том числе и в ночное время, механизм подсветки компаса оборудован батареей.

Замена батареи:

Чтобы компас можно было использовать, в том числе в ночное время, механизм подсветки компаса оборудован батареей. Чтобы заменить ее, выполните следующие действия:

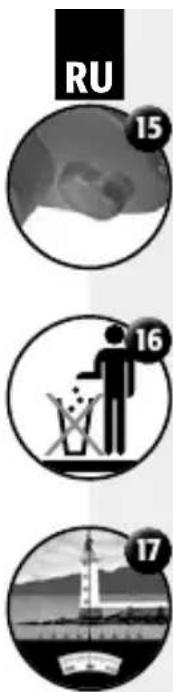

Откройте гнездо для батарей 15. Теперь замените разряженную(ые) батарею(и) на новую(ые), соблюдая при этом правильную полярность. При закрывании крышки гнезда для батарей следите за тем, чтобы она была плотно закрыта, и не допускала попадания внутрь воды.

Охрана окружающей среды: Не выбрасывайте разряженные батареи вместе с бытовыми отходами 16. Узнайте, какие нормативные инструкции регламентируют порядок раздельного сбора отслуживших электронных и электроприборов в Вашей стране.

Изделия с интегрированной прецизионной окулярной сеткой:

Сетка очень хорошо видна 17 и позволяет производить замеры в метрах или футах (0,33 м).

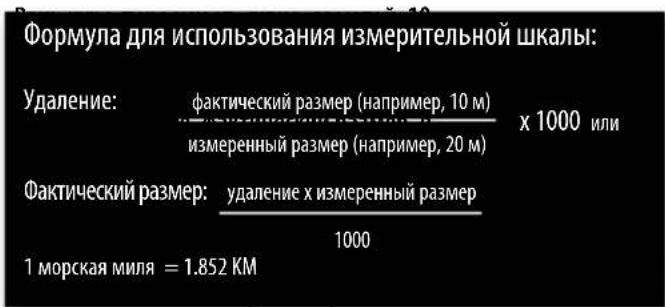

Формула для использования измерительной шкалы: Удаление: фактический размер (например, 10 м) x 1000 или измеренный размер (например, 20 м) Фактический размер: удаление х измеренный размер 1000 1 морская миля = 1.852 KM

дится на расстоянии 500 м.

Пример измерения:

м. На цифровой шкале окулярной сетки можно видеть значение 20. Чтобы рас- нашем примере 10 м, необходимо разде- примере 20 м, а полученный результат затем умножить на 1000. 10 м / 20 = 0,5 х

RU 15 16 17

Очистка/уход и важная информация об изделии:

Очистка бинокля:

Пыль и незасохшую грязь на линзах удалите кисточкой. Затем для протирания линз используйте только мягкую, при необходимости смоченную тряпку, в противном случае на них могут остаться ца-рапины. После этого вытрите влажной тряпкой соленую воду – затем протрите оптику сухой тряпкой.

Уход за резиновым покрытием: Водонепроницаемые бинокли можно мыть жидким мылом и под проточной водой. Для заделывания небольших микротрещин, которые могут образоваться в результате воздействия ультрафиолетового излучения, резиновое покрытие следует обработать спреем для приборной панели или средством по уходу за изделиями из пластмассы «Nigrin».

Серийный номер изделия:

Каждый бинокль STEINER имеет собственный серийный номер. По нему можно определить дату производства. С его помощью бинокль (после регистрации на сайте компании STEINER) также можно идентифицировать в случае потери или кражи. Серийный номер Вашего бинокля (в зависимости от модели) Вы можете найти на передней части оси бинокля, между объективами 18, на нижней стороне оси бинокля и ли 19 внутри линзы объектива 20.

Важное указание по безопасности

Никогда не смотрите через бинокль прямо на солнце 21! Это может привести к серьезному травмированию глаз и даже к слепоте!

Пожалуйста, отнеситесь с пониманием к тому, что мы не сможем принимать гарантийные претензии на изнашиваемые запчасти, такие, как защитное резиновое покрытие, ремешки для ношения, наглазники или защитные крышки. Если у Вас возникли проблемы, связанные с применением Вашего бинокля обратитесь к Вашему специализированному дилеру или в наш национальный центр

облуживания клиентов по телефону:

[phone].

STEINER-OPTIK GmbH

Центр обслуживания клиентов, Германия:

телефон: [phone]

Электронная почта: [e-mail]

Центр обслуживания клиентов,

остальные страны мира:

телефон: [phone]

Электронная почта:

[e-mail]

Более подробную

информацию о компании

Вы найдете на сайте:

www.steiner.de

STEINER Северная Америка:

распределение партнеров

Burris Company Inc.

331 East 8 ^th Street

Greeley, CO 80631

USA / США

телефон: [phone]

Электронная почта: [e-mail]

телефон: [phone]

Электронная почта: [e-mail]

www.stoegercanada.ca
