Tipo di prodotto	Binocolo
Marca	Steiner
Modello	Nighthunter 8x56
Ingrandimento	8x
Diametro dell'obiettivo	56 mm
Tipo di prisma	Porro (Sports-Auto-Focus) / Prisma a tetto (Fast-Close-Focus)
Sistema di messa a fuoco	Sports-Auto-Focus / Sports-Auto-Focus PLUS / Fast-Close-Focus
Regolazione diottrica	Su oculari (secondo modello)
Distanza interpupillare	Regolabile tramite articolazione dell'asse centrale
Oculari	ErgoFlex / ergonomici / cilindrici / rotativi (secondo modello)
Alimentazione (bussola)	Batteria per illuminazione della bussola (tipo non specificato)
Funzioni speciali	Bussola integrata con illuminazione, reticolo di misura (alcuni modelli)
Accessori forniti	Cinghia di trasporto (ClicLoc o standard), custodia in neoprene, copripioggia, copriobiettivi ClicLoc
Pulizia	Pennello poi panno morbido (eventualmente umido); acqua salata asciugata con panno umido poi asciutto
Manutenzione della guaina in gomma	Risciacquo con acqua saponata; trattamento anti-UV con detergente aerosol per cruscotto o prodotto Nigrin
Sicurezza	Non guardare mai direttamente il sole – rischio di cecità
Numero di serie	Sull'estremità anteriore dell'asse, sotto l'asse, o nella lente dell'obiettivo
Garanzia	Non copre le parti soggette a usura (guaina, cinghia, oculari, copriobiettivi)
Servizio clienti	STEINER-OPTIK GmbH, tel. [phone], email [e-mail]

Domande frequenti - Nighthunter 8x56 Steiner

Come regolare la messa a fuoco sul binocolo Steiner Nighthunter 8x56?

Secondo il modello, utilizzare il sistema Sports-Auto-Focus (regolazione diottrica su '0' per una visione nitida da 20 m all'infinito) o Fast-Close-Focus (ghiera di messa a fuoco). Per il Sports-Auto-Focus PLUS, è possibile affinare la nitidezza per gli oggetti vicini (da 2 m) ruotando brevemente la ghiera.

Come regolare la distanza interpupillare?

Articolare l'asse centrale del binocolo fino ad ottenere un'immagine circolare unica. La distanza tra i tuoi occhi deve corrispondere alla distanza tra gli oculari.

Come regolare gli oculari?

Gli oculari possono essere regolati in posizione ergonomica (⑦), cilindrica (⑧) o per portatori di occhiali (⑨), secondo il modello. Ruotarli o estenderli per adattare l'estrazione pupillare.

Come fissare la cinghia di trasporto?

Con il sistema ClicLoc: premere il punzone della guaina in gomma per sbloccare, inserire la chiusura ruotando il perno verso l'esterno fino al clic. Senza ClicLoc: far passare la cinghia nell'occhiello dall'alto, poi nell'anello scorrevole e stringere.

Come utilizzare il copripioggia?

Il copripioggia si fissa sulla cinghia di trasporto. Per la custodia in neoprene, assicurarsi che la sezione semicircolare sia sopra la ghiera di messa a fuoco. Il supporto della cinghia può essere infilato lateralmente attraverso l'occhiello previsto.

Come cambiare la batteria della bussola?

Aprire il vano batteria (15), sostituire la/e batteria/e rispettando le polarità, quindi richiudere ermeticamente per garantire la tenuta stagna. Non gettare le batterie usate con i rifiuti domestici.

Come pulire le lenti?

Rimuovere prima la polvere con un pennello, poi asciugare con un panno morbido (eventualmente umido). Per l'acqua salata, utilizzare un panno umido poi un panno asciutto. Evitare di graffiare le lenti.

Come mantenere la guaina in gomma?

Il binocolo stagno può essere risciacquato con acqua saponata. Per le cricche capillari dovute ai raggi UV, applicare un detergente aerosol per cruscotto o un prodotto per la cura della plastica Nigrin.

Dove si trova il numero di serie?

Il numero di serie si trova sull'estremità anteriore dell'asse tra gli obiettivi (18), sotto l'asse (19), o nella lente dell'obiettivo (20), secondo il modello.

Cosa fare se il binocolo non funziona correttamente?

Contattare un rivenditore di fiducia o il servizio clienti Steiner al [phone] (Germania) o via email all'indirizzo [e-mail]. La garanzia non copre le parti soggette a usura come la guaina, la cinghia, gli oculari o i copriobiettivi.

MANUALE UTENTE Nighthunter 8x56 Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulazioni, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gli accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il preper poter godere per decenni di questo strumento di precisione. Per questa ragione, prima di utilizzare lo per la prima volta vi preghiamo di leggere le pagine seguenti.

Vivere momenti indimenticabili Istruzioni per l'uso

Principi di base per l'utilizzo 24

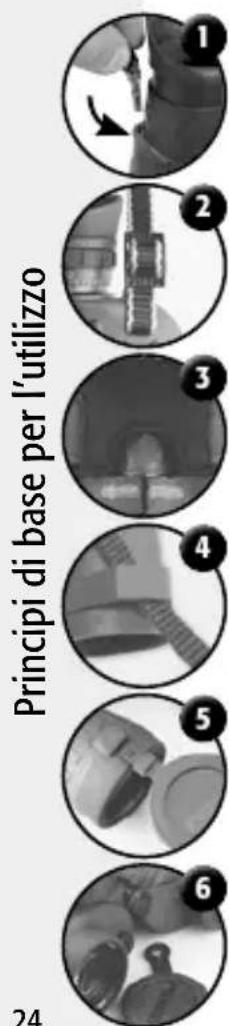

Applicazione del supporto a cinghia:

Con sistema ClicLoc:

Per sciogliere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccando così la chiusura ①. Ora la chiusura è sbloccata. A questo punto è possibile togliere o inserire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inserisce si deve udire lo scatto.

Senza sistema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quindi infilarla dall'alto attraverso l'occhio del binocolo ②. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenderla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione dalla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco ③. Nel caso della copertura antipioggia, il supporto a cinghia può essere infilato lateralmente nell'occhio appositamente aperto ④.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calotta fare brevemente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco ⑤. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e questo non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa ⑥.

Regolazione della distanza tra gli occhi e conchiglia oculare:

Regolare la distanza tra gli occhi:

Piegando il binocolo sull'asse centrale si aggiusta la distanza individuale tra gli occhi, in modo da poter vedere un'immagine rotonda.

Per poter guardare al meglio attraverso il vostro binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

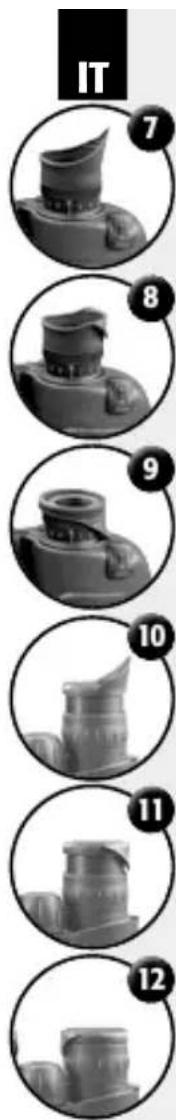

Regolare le conchiglie oculari (modelli con ErgoFlex e conchiglie oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambe le regolazioni diottriche a "0" la vista sarà sempre nitida, da circa 20 m all'infinito. Se così non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare attraverso il binocolo.
3. A questo punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completamente chiaro e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

IT 7 8 9 10 11 12

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distanza) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardare attraverso il binocolo.
3. A questo punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo completamente chiaro e nitido.
4. Per regolare la metà sinistra del binocolo, coprire l'obiettivo destro e guardare attraverso il binocolo. Quindi ruotare la regolazione diottrica all'oculare sinistro, fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possibile mettere a fuoco il binocolo sulle distanze e ottenere immagini eccezionalmente nitide e brillanti.
   Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminazione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurità. Basta tenere premuto il relativo pulsante. Per poter utilizzare la bussola anche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzare la bussola anche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

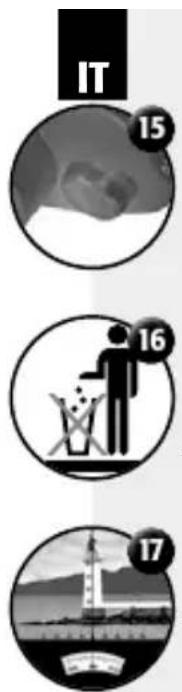

Aprire il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziata di vecchi dispositivi elettrici ed elettronici nella propria regione.

Prodotti con scala graduata di precisione integrata:

è molto ben visibile 17 e permette di effettuare misurazioni in metri o piedi (0,33 m).

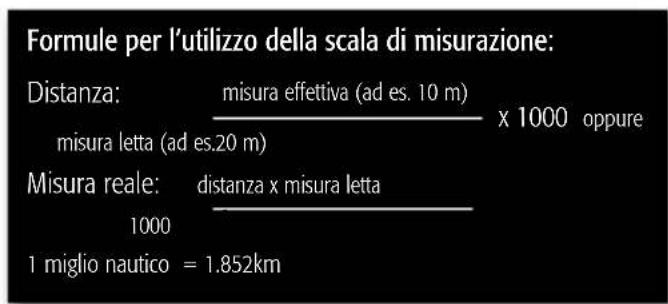

Formule per l'utilizzo della scala di misurazione: Distanza: misura effettiva (ad es. 10 m) x 1000 oppure misura letta (ad es.20 m) Misura reale: distanza x misura letta 1000 1 miglio nautico = 1.852km

Esempio di misurazione:

rotta. Sulla scala numerica della scala gra- calcolaresiottiene dallamisura effettiva, nel

IT 15 16 17

Pulizia / cura e indicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzare esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e sotto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di serie del prodotto:

Ciascun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al sito internet di STEINER) in caso di perdita o furto. Il numero di serie del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obiettivi, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicazione sulla sicurezza:

Non guardare mai con il binocolo direttamente verso il sole 21! Può causare gravi danni agli occhi, anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolarmente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di telefono: [phone].
