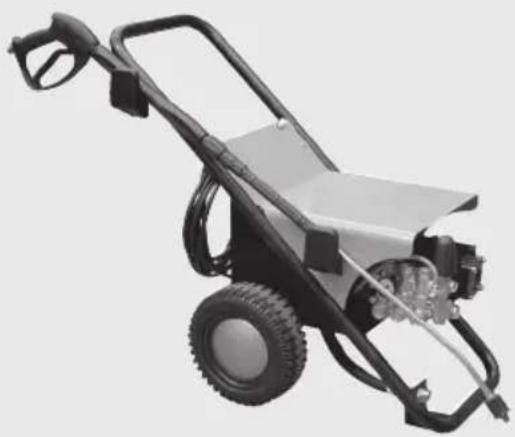

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hyper C Lavor

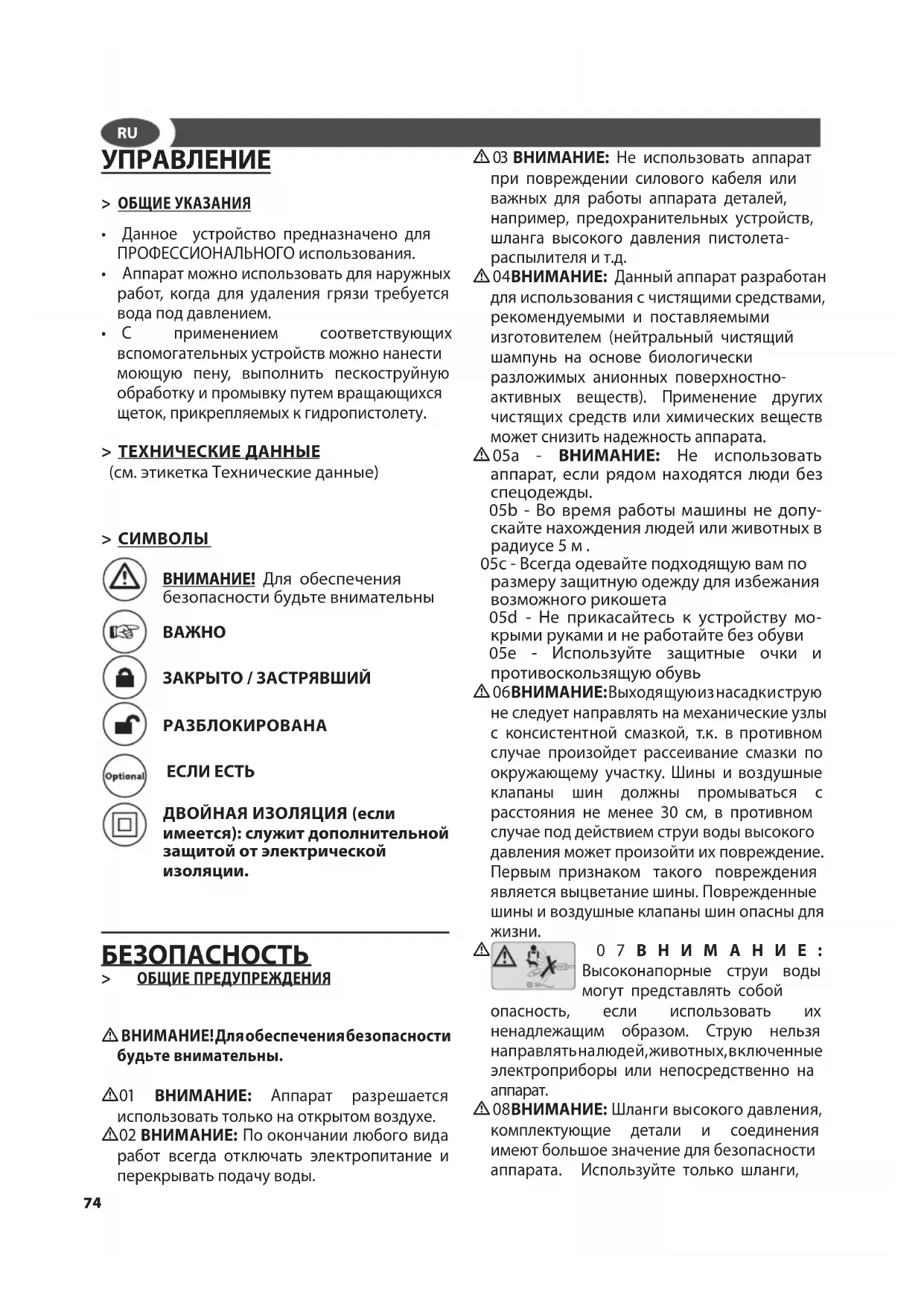

ГИДРООЧИСТИТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ стр 74

• ГИДРАВЛИЧЕСКАЯ СХЕМА

73• 03 ВНИМАНИЕ: Не использовать аппарат при повреждении силового кабеля или важных для работы аппарата деталей, например, предохранительных устройств, шланга высокого давления пистолета- распылителя и т.д.

0 4 ВНИМАНИЕ: Данный аппарат разработан для использования с чистящими средствами, рекомендуемыми и поставляемыми изготовителем (нейтральный чистящий шампунь на основе биологически разложимых анионных поверхностно- активных веществ). Применение других чистящих средств или химических веществ может снизить надежность аппарата.

05a - ВНИМАНИЕ: Не использовать аппарат, если рядом находятся люди без спецодежды. 05b - Во время работы машины не допу- скайте нахождения людей или животных в радиусе 5 м . 05c - Всегда одевайте подходящую вам по размеру защитную одежду для избежания возможного рикошета 05d - Не прикасайтесь к устройству мо- крыми руками и не работайте без обуви 05e - Используйте защитные очки и противоскользящую обувь

0 6 ВНИМАНИЕ: Выходящую из насадки струю не следует направлять на механические узлы с консистентной смазкой, т.к. в противном случае произойдет рассеивание смазки по окружающему участку. Шины и воздушные клапаны шин должны промываться с расстояния не менее 30 см, в противном случае под действием струи воды высокого давления может произойти их повреждение. Первым признаком такого повреждения является выцветание шины. Поврежденные шины и воздушные клапаны шин опасны для

07ВНИМАНИЕ: Высоконапорные струи воды могут представлять собой опасность, если использовать их ненадлежащим образом. Струю нельзя направлять на людей, животных, включенные электроприборы или непосредственно на

0 8 ВНИМАНИЕ: Шланги высокого давления, комплектующие детали и соединения имеют большое значение для безопасности аппарата. Используйте только шланги,

• Данное устройство предназначено для ПРОФЕССИОНАЛЬНОГО использования.

• Аппарат можно использовать для наружных работ, когда для удаления грязи требуется вода под давлением.

• С применением соответствующих вспомогательных устройств можно нанести моющую пену, выполнить пескоструйную обработку и промывку путем вращающихся щеток, прикрепляемых к гидропистолету. > ТЕХНИЧЕСКИЕ ДАННыЕ (см. этикетка Технические данные)

ВНИМАНИЕ! Для обеспечения безопасности будьте внимательны

ЗАКРыТО / ЗАСТРЯВШИй РАЗБЛОКИРОВАНА

ДВОйНАЯ ИЗОЛЯЦИЯ (если имеется): служит дополнительной защитой от электрической

БЕЗОПАСНОСТь > ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ

ВНИМАНИЕ! Для обеспечения безопасности будьте внимательны.

01 ВНИМАНИЕ: Аппарат разрешается использовать только на открытом воздухе.

02 ВНИМАНИЕ: По окончании любого вида работ всегда отключать электропитание и перекрывать подачу воды.

74комплектующие детали и соединения, рекомендуемые изготовителем (очень важно, чтобы эти детали оставались неповрежденными, поэтому следует избегать ненадлежащего применения и предохранять их от сгибов, ударов и

0 9 ВНИМАНИЕ: Аппараты без A.S.S. - системы автоматического останова не должны работать более 2 минут с разблокированным пистолетом. Температура воды, Отводимой в циркуляционный контур, значительно повышается и может серьезно повредить

10ВНИМАНИЕ: Аппараты с A.S.S -системой автоматического останова не следует оставлять в режиме ожидания (stand-by) более 5 минут.

11ВНИМАНИЕ: Аппарат необходимо полностью выключать каждый раз (главный выключатель в положение «OFF»), когда он остается без присмотра.

12 ВНИМАНИЕ: Каждая машина подвергается окончательному производственному контролю в условиях ее использования, поэтому обычно в ней остается несколько капель воды.

13 ВНИМАНИЕ: Следите за тем, чтобы не был поврежден силовой кабель. Поврежденный соединительный провод следует немедленно заменить, для этого обратиться к специалистуэлектрику авторизованного сервисного предприятия.

14 ВНИМАНИЕ: В машине находятся жидкости под давлением. При включении пистолета-распылителя его следует держать крепко, чтобы компенсировать реактивную силу. Использовать только форсунку высокого давления, поставляемую вместе с

• 16ВНИМАНИЕ: Не допускается использование изделия детьми и лицами с ограниченными физическими, сенсорными и умственными возможностями, а также лицами, не имеющими соответствующего опыта и навыков, до тех пор, пока ими не будет пройдено соответствующее обучениз и инструктаж.

• 17ВНИМАНИЕ: Не допускается использование изделия детьми для игр даже под присмотром взрослых.

18 ВНИМАНИЕ: Ни в коем случае не включайте аппарат для мойки под давлением до того, как развернут шланг высокого

19 ВНИМАНИЕ: Аккуратно сверните и уберите шланг так, чтобы не перевернуть аппарат для мойки под давлением.

20 ВНИМАНИЕ: Когда шланг разворачивается или сворачивается аппарат должен быть выключен и в нем не должно быть остаточного давления (спущено).

• 21ВНИМАНИЕ: Риск взрыва. Не распылять горючих жидкостей.

• 22ВНИМАНИЕ: Для обеспечения безопас- ности машине, используйте только оригиналь- ные запчасти от производителя или утверж- денного производителя

23ВНИМАНИЕ: Не направлять струю на себя или других людей с целью очистки обуви или одежды.

24ВНИМАНИЕ: Не допускать к пользованию аппаратом детей или необученный

• ВНИМАНИЕ: Вода, которая проходит че- рез противоток, считается не питьевой.

XX ВНИМАНИЕ: Перед выполнением каких- либо работ по техническому обслуживанию или очистке отключите аппарат от электриче-

XY ВНИМАНИЕ: Неподходящие удлинители могут представлять опасность.

XJ ВНИМАНИЕ: При использовании удли- нительного кабеля штекер и розетка должны быть водонепроницаемыми;

ВНИМАНИЕ: Абсолютно запрещается поль- зование машиной в помещениях или зонах, классифицированных как потенциально взры-

- НИКОГДА НЕ ДОТРАГИВАйТЕСь ДО АП- ПАРАТА МОКРыМИ РУКАМИ ИЛИ БОСы-

- НИКОГДА НЕ ТЯНИТЕ ЗА ШНУР ЭЛЕКТРО- ПИТАНИЯ, ЧТОБы ВыНУТь ШТЕПСЕЛь- НУЮ ВИЛКУ ИЗ РОЗЕТКИ. - ЕСЛИ ВО ВРЕМЯ РАБОТы ПОДАЧА ЭЛЕК- ТРОПИТАНИЯ ВНЕЗАПНО ПРЕКРАТИ- ЛАСь, ВыКЛЮЧИТЕ УСТРОйСТВОС ЦЕ- ЛьЮ БЕЗОПАСНОСТИ. > ПРЕДОхРАНИтЕльНыЕ УстРОйстВА:

ВНИМАНИЕ: Пистолет-распылитель снаб- жен предохранительной блоки ровкой. Во избежание случайного открытия ее следует

75включать при каждом перерыве в работе ап-

- Предохранительные устройства: пистолет- распылитель с предохранительной блоки- ровкой, двигатель с защитой от электриче- ской перегрузки (Кл. 1), насос с перепускным клапаном или остановом. - Кнопка безопасности на пистолете служит не для блокировки рычага во время работы, а для предотвращения случайного открытия

• ВНИМАНИЕ: Aппарат оснащён устройством для защиты двигателя: при вступлении в дей- ствие устройства, выждать несколько минут или, как альтернатива, отключить и снова подключить аппарат к электрической сети. При повторном возникновении проблемы, или при невключении, обратиться в ближай- ший сервисный центр. > УСЛОВИЯ ДЛЯ ОБЕСПЕЧЕНИЯ УСТОйЧИВОСТИ

ВНИМАНИЕ: Устойчивость прибора га- рантирована только в том случае, если он установлен на ровной поверхности. > ПОДАЧА ВОДЫ Подключение к источнику подачи воды ВНИМАНИЕ: Аппарат допускается Hе можно подключать непосредственно к обще- му водопроводу питьевого водоснабжения. Гидроочиститель можно подключать непо- средственно к общему водопроводу питье- вого водоснабжения только при условии, что в трубопроводе подачи воды установле- но устройство защиты от обратного потока с опорожнением, соответствующее дей- ствующим нормативам. Убедитесь в том, что шланг усилен, а его диаметр составляет не менее 13 мм.

ВНИМАНИЕ: Вода, которая проходит че- рез противоток, считается не питьевой ВАЖНО: Используйте только фильтрован- ную или чистую воду. Разборный кран воды должен обеспечивать подачу, объем которой вдвое превышает максимальную производи- тельность насоса. - Минимальная производительность: 30 л/

- Максимальная температура воды на вхо- де: 40°C - Максимальное давление воды на входе: 1Mpa Гидроочиститель следует размещать как можно ближе к водоснабдительной сети. Несоблюдение вышеуказанных условий приводит к серьезному механическому по- вреждению насоса, а также к потере гаран-

Подача воды от водопроводной сети

• Подсоедините гибкий шланг подачи воды (не входит в комплект поставки) к штуцеру для воды на аппарате и к источнику подачи воды.

• Откройте кран. Подача воды из открытого бака

• Отвинтите штуцер для подачи воды.

• Привинтите всасывающую трубку с фильтром (не входит в комплект поставки) к штуцеру для воды на аппарате.

• Погрузите фильтр в бак.

• Перед началом эксплуатации удалите воздух из аппарата. - Отвинтите гибкий шланг высокого давления, подведенный к штуцеру высокого давления на

- Включите аппарат и дождитесь момента, ког- да из выхода высокого давления начнет выхо- дить вода без пузырьков. - Выключите аппарат и вновь привинтите гибкий шланг высокого давления. > СИСТЕМА ЭЛЕКТРОПИТАНИЯ - Подключение аппарата к электросети должно соответствовать стандарту IЕС 364.

: Прежде чем подключить аппарат к сети убедитесь в том, что данные на фирменной табличке соответствуют характеристикам электрической сети и розетка защищена автоматическим предохранительным выключателем, срабатывающим при появлении тока утечки, с пороговой чувствительностью ниже 0,03А - З0 мс. - Если сетевая вилка аппарата не подходит к розетке, замените розетку на подходящую, для этого обратитесь к специалисту. - Не использовать аппарат при температуре ниже 0°С, если он оснащен шлангом из пвх (H VV-F).

XY ВНИМАНИЕ: Неподходящие удлинители могут представлять опасность.

XJ ВНИМАНИЕ: При использовании удлинительного кабеля штекер и розетка должны быть водонепроницаемыми, а кабель должен иметь размеры, приведенные

76в следующей таблице. 230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m

Удалить верхние нижние крючки, прикрепляющие картон к паллетам. Вынуть картонную решетку, опустить два колеса машины на землю и вынуть

(если есть) СИСТЕМА АВТОМАТИЧЕСКОГО ОСТАНОВА

данный очиститель высокого давления оборудован системой A.S.S. (Automatic Stop System - система автоматического останова), которая останавливает машину во время фазы перепуска. Для запуска машины установите выключатель в положение (“ON” затем нажмите на спусковой крючок пистолета: система A.S.S. запустит машину и автоматически остановит ее при отпускании крючка. Поэтому целесообразно при каждой остановке машины ставить пистолет на предохранитель, расположенный на спусковом крючке, во избежание случайного включения машины.

• Самопроизвольное включение машины без нажатия на пистолет может произойти, например, из-за пузырьков воздуха в воде.

• При остановке машины более чем на 5 минут не следует оставлять аппарат без присмотра. В противном случае для защиты аппарата необходимо установить выключатель в положение “OFF”

• Проверьте правильность соединения напорного шланга с аппаратом и предусмотренным в качестве оборудования пистолетом. Если машина снабжена регулятором

• С давлением, отрегулированным на минимальную величину, автоматическая последовательность включения (A.S.S.) может не вмешаться. Следовательно, избегать работы машины в перепуске более 1 минуты.

• Избегать включений рычага пистолета с повышенной частотой (могут вызвать остановы и повреждения). > ГИДРООЧИстИтЕлИ ОсНАЩЕННыЕ КлА- ПАНОМ тЕРМОРЕГУлИРОВАНИЯ (ОПЦИ-

Это устройство обусловливает работе гидроочи- стителя в байпасном режиме с автоматическим выпуском воды когда вода достигает темпера- туру прибл. 60°С и с охлаждением рабочих ор-

ВНИМАНИЕ: Гидроочистители не оснащенные этим устройством не должны работать более 2 мин при отпущенном пистолете. Температура рециркуляционной воды повышается и приводит к повреждению насоса. > УстАНОВКА И ЗАПУсК ЗАПРАВКА (Моющего) (рис. A) Наполнить бачок моющего средства рекомендуемыми продуктами, подходящими к выбранному типу мойки.

ВНИМАНИЕ: Использовать исключительно жидкие моющие средства, однозначно избегать кислотных или очень щелочных продуктов. Рекомендуем пользоваться нашими продуктами, разработанными специально для использования минимоек.

• Проверьте, чтобы основной выключатель находился в положении “OFF”, а водяной фильтр был установлен на впускной патрубок.

• Установите соединение для шланга подачи воды вручную, без помощи инструментов.

• Подсоедините шланг подачи воды к соединению.

ВНИМАНИЕ: использовать только жидкие моющие средства и ни в коем случае не пользоваться кислые или слишком щелочные вещества. Использование других моющих средств или химикатов может влиять отрицательно на безопасную работу гидроочистителя. ТЕХОБСЛУЖИВАНИЕ ВАЖНО: Перед выполнением любого рода операций по техобслуживанию гидроочистителя, выпустить давление и отсоединить его от электросети и гидравлической системы. КОНтРОль УРОВНЯ МАслА В НАсОсЕ Проверять периодически уровень масла. Первую смену масла выполнить через 50 рабочих часов, за- тем через каждые 500. Рекомендуется масло SAE 20/30 (750 gr). КОНтРОль ФИльтРА АсПИРАЦИИ ВОДы (g.

Проверять и периодически прочищать фильтр аспи- рации воды, размещенный на муфте входа. Это очень важно во избежание засорений и создания аномаль- ных ситуаций в работе насоса. > ДЕКАЛьЦИНАЦИЯ Обработку по декальцинации необходимо выполнять периодически специфическими продуктами. Периодичность зависит от жесткости воды. В емкость с водой, по крайней мере, 30 литров, налейте продукт в пропорции один литр на каждые 15 литров воды. Отсоедините пистолет от трубы высокого давления, погрузите свободный конец самой трубы в емкость, Таким образом, чтобы сформировать закрытую систему и дать всасывать продукт минимойкой по крайней мере, в течение 10 минут. Рекомендуется, чтобы конец нагнетающей трубы освобождался в полотняный или сетчатый мешок во избежание ввода в систему удаленной накипи. Следовательно, восстановить нормальное соединение и тщательно прополоскать холодной водой. Поскольку удаляющий накипь продукт может привести к износу компонентов, Внутренний диаметр шланга должен быть не менее 13 мм (1/2”).

• Подсоедините шланг высокого давления к выпускному патрубку. Надавите на соединение шланга высокого давления до упора и затем прикрутите его вручную, без помощи инструментов.

• Подсоедините шланг высокого давления к водяному пистолету. (рис. B)

• Полностью откройте кран подачи воды. Температура подаваемой воды должна быть менее 40°C. ВАЖНО: Для работы мойки должна использоваться чистая вода во избежание ее повреждения.

• Отпустите блокиратор курка водяного пистолета и нажмите на курок, до выхода воздуха из шланга.

• Установите копье на пистолет

• Вставьте вилку в розетку. > ВВОД В ЭКсПлУАтАЦИЮ. ПЕРВый ЗАПУсК После длительной остановки или при первом запуске, необходимо подсоединить всасывающую трубу на несколько минут для выпуска возможные инородные тела и во избежание засорения форсунки пистолета.

Включить машину, нажав на выключатель и дать ей поработать в течение нескольких минут для удаления загрязнений и воздушных пузырей из гидравлической системы, затем остановить машину, подсоединить трубку высокого давления к пистолету и установить

Удостовериться в том, чтобы регулятор моющего сред- ства был закрыт. При машине, включенной заново, проверить, чтобы струя была равномерной, в противном случае про- чистить форсунку от возможных загрязнений, подо- ждать несколько секунд, пока не будет достигнуто рабочее давление, после чего открыть и закрыть пи- столет два или три раза.

• Для запуска оборудования нажмите на курок водяного пистолета и одновременно приведите основной выключатель в положение “ON”. > АСПИРАЦИЯ МОЮЩЕГО СРЕДСТВА сопло : CHEMICAL,

78рекомендуется давать проводить данную операцию персоналу нашего техобслуживания. Для обработки в отходы декальцинирующего средства соблюдать действующие нормы. > ЭЛЕКТРОСХЕМА См. иллюстрации,

> ГИДРАВЛИЧЕСКАЯ СХЕМА См. иллюстрации,

> НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ Перед выполнением любой операции на машине, от- ключить электропитание, подачу с гидравлической системы и понизить давление. Постоянно проверять на наличие неполадок по следующей схеме; но если, несмотря на это, не удается удалить неполадку, свя- житесь с Авторизированным сервисным обслужи-

Нажав выключатель электро- насос не приводится в дей-

• Вилка не вставлена в розетку.

• Розетка не работает.

• Напряжение сети недостаточно.

• Сечение удлинителя не соответству-

• Вставить вилку в розетку.

• Проверить работоспособность ро-

• Проверить работоспособность уста-

• Позиционировать выключатель на ЩТ и в то же время нажать на рычаг пистолета; если проблема продолжа- ется обратиться в Техницеский Центр.

• Посмотреть главу "Техобслужива-

Двигатель останавливается

• Срабатывание термовыключателя.

• Сечение удлинителя не соответству-

• Дать двигателю остыть на несколько

• Если аномалия продолжается обра- титься в Техницеский Центр.

• Посмотреть главу "Техобслужива-

Электронасос работает, но не набирает давление

• Засорение всасывающего фильтра.

• Клапаны всасывания или подачи за- сорены или изношены.

• Клапан регулирования давления в позиции минимального давления.

• Убедиться в том, что напор на 30аш- выше значения на табличке техниче- ских данных аппарата.

• Разобрать и очистить фильтр.

• Обратиться в Техницеский Центр.

• Увеличить давление, повернув ручку регулирования давления.

Ненормальное рабочее давле-

• Клапаны всасывания или подачи за- сорены или изношены.

• Прокладки регулируемого клапана

• Всасывающий фильтр изношен.

• Разобрать гидромонитор и очистить форсунку шпилькой входящей в ком- плект поставки.

• Обратиться в Техницеский Центр.

• Обратиться в Техницеский Центр.

• Обратиться в Техницеский Центр.

• Разобрать и очистить фильтр.

• Утечки намативателя шланга.

• Утечки регулируемого клапана изно-

• Утечки патрубков гидравлической си-

• Обратиться в Техницеский Центр.

• Завернуть патрубки и если аномалия продолжается обратиться в Техницеский

• Обратиться в Техницеский Центр.

• Завернуть патрубки и если аномалия продолжается обратиться в Техницеский

• Клапаны всасывания или подачи засо- рены или изношены.

• Подшипники изношены.

• Всасывающий фильтр засорен.

• Температура входящей воды слишком

• Обратиться в Техницеский Центр.

• Обратиться в Техницеский Центр.

• Разобрать и очистить фильтр.

• Установить температуру ниже макси- мального значения приведенного в на- стоящем руководстве. Неисправности Наличие воды в масле

• Уплотнительные кольца изно-

• Обратиться0 в Техницеский

Неисправности Аппарат не всасывает мою- щее средство

• Бак моющего средства пустой.

• Ручка гидромонитора в позиции высокого давления.

• Шланг системы всасывания от-

• Повернуть его в позицию низко- го давления.

• Восстановить исходную пози-

> РЕМОНТ - ЗАПАСНЫЕ ЧАСТИ Для ремонта и приобретения запчастей обратиться в Специализированный Центр по техобслуживанию. Пользоваться исключительно оригинальными запасными частями. Используйте исключительно оригинальные запасные части. УСЛОВИЯ ГАРАНТИИ Все наши аппараты прошли тщательные прие- мочные испытания. Гарантия распространяется на производственные дефекты в соответствии с действующим законодательством (на срок не менее 12 месяцев). Гарантия действительна со дня продажи. Из гарантии исключаются: - движущиеся, подверженные износу детали; - Шланг высоко- го давления и принадлежности, не входящие в комплект поставки; - случайные повреждения и повреждения, причиной которых стали перевоз- ка, небрежность или неправильное обращение, использование не по назначению или непра- вильный монтаж, противоречащие положениям руководства по эксплуатации. - услуги по гаран- тии не предусматривают очистку работающих

ВНИМАНИЕ! Такие дефекты как забитые форсунки, блокировка машины из-за остатков известняковой накипи, поврежденные аксессуары (например пере- жатая труба) и/или машины, которые не имеют де- фектов, НЕ ПОКРЫТЫ ГАРАНТИЕЙ.

Закон (в соответствии с директивой ЕС 2002/96/EC от 27 января 2003 года по от- ходам электрического и электронного оборудования и национальных законов государств-членов ЕС, которые разработали эту директиву) запрещает владельцу элек- трического или электронного прибора уни- чтожение этого продукта или его электриче- ских/электронных частей в качестве твердых городских бытовых отходов и обязывает его сдавать эти отходы в специализированные центры. Можно сдать продукт непосредствен- но дистрибьютору взамен нового эквива- лентного продукта.

92ОСНОВНА ИНФОРМАЦИЯ > ПОДХОДЯЩА УПОТРЕБА НА МАШИНАТА

- НИКОГА НЕ ПИПАЙТЕ МАШИНАТА С МОКРИ РЪЦЕ ИЛИ БОСИ КРАКА. - НИКОГА НЕ ДЪРПАЙТЕ ЗАХРАНВАЩИЯ КАБЕЛ ИЛИ МАШИНАТА, ЗА ДА ИЗКЛЮЧИТЕ ЩЕПСЕЛА ОТ КОНТАКТА. - АКО ПО ВРЕМЕ НА РАБОТА ЗАХРАНВАНЕТО ПРЕКЪСНЕ, ЗА ПО-ГОЛЯМА БЕЗОПАСНОСТ ИЗКЛЮЧЕТЕ МАШИНАТА. > СЪВЕТИ ЗА БЕЗОПАСНОСТ

Мотора спира внезапно

• Демонтирайте струйника и почистете дюзата с осигурена игла

• Уровень звукового давления

СЕ ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

ГИДРООЧИСТИТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ МОДЕЛь-ТИП: PROIZVOD
