Защита окружающей среды

	Упаковочные материалы пригодны для вторичной переработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.
	Старые приборы содержат ценные материалы, пригодные для вторичной переработки, которые должны быть отправлены на утилизацию. Аккумуляторы, масло и подобные им вещества не должны попадать в окружающую среду. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

Указания по технике без- опасности

Аппарат разрешено эксплуатировать только тем лицам, которые прочитали и поняли настоящее руководство по эксплуатации. В особенности следует соблюдать все указания по безопасности.

→ Хранить это руководство по эксплуатации таким образом, чтобы оно было доступно обслуживающему персоналу в любое время.

Степень опасности

⚠️ Опасность

Для непосредственно грозящей опасности, которая приводит к тяжелым увеличям или к смерти.

⚠Предупреждение

Для возможной потенциально опасной ситуации, которая может привести к тяжелым увеличям или к смерти.

Внимание!

Для возможной потенциально опасной ситуации, которая может привести к легким травмам или повлечь материальный ущерб.

Символы на аппарате

Опасность получения травмы от раз- летающихся гранул сухого льда. Не на- правлять струйный пистолет на людей. Удалить третьи лица с места использования и не допускать во время эксплуатации (например, с помощью заграждения).

Во время работы не прикасаться к форсунке и струе сухого льда.

⚠️ Опасность

Опасность удушья от углекислого газа. Гранулы сухого льда состоят из твердой углекислоты. При эксплуатации аппарата на месте работы повышается содержание углекислого газа в воздухе. Достаточно вентилировать рабочее место или использовать персональный предупредительный прибор. Признаки высокой концентрации углекислого газа во вдыхаемом воздухе:

– 3...5%: головная боль, высокая частота дыхания.
– 7...10%: головная боль, тошнота, возможно потеря сознания.

При появлении этих признаков немедленно остановить аппарат и выйти на свежий воздух, перед продолжением работы улучшить условия вентиляции или использовать дыхательный аппарат.

Углекислый газ тяжелее воздуха и может накапливаться в закрытых помещениях, в помещениях, расположенных ниже обычного уровня, или в закрытых контейнерах.

Обеспечить достаточную вентиля- цию рабочего места.

Соблюдайте данные сертификата безопасности производителя сухого льда.

⚠️ Опасность

Опасность получения травм через электростатические разряды, опасность повреждения электронных узлов. При работе по очистке очищаемый объект может электрически заряжаться. Очищаемый объект заземлить и на протяжении всей работы по чистке удерживать заземление в вертикальном положении.

⚠️ Опасность

Опасность получения травм от удара электрическим током. Перед открытием пульта управления вынуть штепсельную вилку из розетки.

⚠️ Опасность

Опасность обморожений. Сухой лед имеет температуру -79 °C. Никогда не прикасаться к сухому льду и холодным частям аппарата без защиты.

⚠️ Опасность

Опасность получения травмы от раз- летающихся гранул сухого льда или ча- стичек грязи. Носить плотно прилегающие защитные очки. Опасность нарушения слуха. Носить слуховую защиту.

⚠️ Опасность

Опасность получения травмы от раз- летающихся гранул сухого льда или ча- стичек грязи.

Носить защитные перчатки на EN 511 и защитную одежду с длинными рукавами.

⚠️ Опасность

Опасность получения травем от удара электрическим током. Перед открытием пульта управления вынуть штепсельную вилку из розетки.

Общие сведения по технике без- опасности

⚠️ Опасность

Опасность получения травмы от случайно запущенного аппарата. Перед проведением работ над прибором вынуть штепсельную вилку из розетки.

⚠️ Опасность

Опасность получения холодовых ожогов от сухого льда или холодных частей аппарата. При работах с прибором носить соответствующую защитную одежду или удалить сухой лед и дать аппарату согреться. Никогда не класть сухой лед в рот.

⚠Предупреждение

Опасность несчастного случая от силы отдачи струйного пистолета. Перед нажатием спускового рычага струйного пистолета найти надежное место положения и хорошо удерживать струйный пистолет.

⚠️Опасность

Опасность получения травмы от раз- летающихся предметов. Закрепить легкие очищаемые объекты, чтобы не допустить унос струей холодного льда.

⚠Предупреждение

Не использовать аппарат, когда в зоне действия находятся другие люди, если только они не носят защитную одежду.

Эксплуатация аппарата запрещается в случае повреждения сетевого шнура или важных частей аппарата, например, предохранителей, шлангов подачи чистящего состава, струйных пистолетов.

Опасность защемления дозатором. Перед снятием защитной крышки контейнера с сухим льдом обязательно вынуть штепсельную вилку устройства из розетки.

Предписания и директивы

Для эксплуатации данной установки в Федеративной Республике Германия действуют следующие нормы и директивы (получить которые можно по адресу Carl Heymanns Verlag KG, Luxemburger StraЯе 449, 50939 КцIn):

– BGV D 26 Работы со струйным оборудованием
– Инструктаж к BGV D 26
– BGR 117 Работы в тесных помещениях
– BGR 189 Применение защитной одежды
– BGR 195 Применение защитных перчаток
– BGR 500 Работы с устройствами для проведения струйной чистки
– BGI 534 Работы в тесных помещениях
– BGI 836 Газовый сигнализатор

Защитные устройства

Кнопка аварийного выключения

При нажатии на кнопку аварийного выключения дозирование сухого льда останавливается и поток воздуха из форсунки прерывается.

Выключение в случае возникновения аварийной ситуации

→ Отпустить спусковой рычаг струйного пистолета.
→ Нажать на кнопку аварийного выключения.

Дозирование сухого льда останавливается и поток воздуха из форсунки прерывается.

→ Прервать подачу сжатого воздуха.

Использование по назначе- нию

Аппарат служит для удаления загрязнений с помощью гранул сухого льда, которые ускоряются потоком воздуха.

Эксплуатация прибора во взрывоопасной среде запрещается.

В качестве струйного средства можно использовать только гранулы сухого льда. Использование других струйных средств может привести к повреждению аппарата.

Назначение

Сжатый воздух попадает к струйному пистолету через редукционный клапан. При нажатии спускового рычага струйного пистолета клапан открывается и из струйного пистолета выходит струя воздуха. Через дозатор в воздушный поток дополнительно добавляются гранулы сухого льда. При применении версии прибора „IB 7/40 Advanced“ дозировка через струйный пистолет отключена.

Гранулы сухого льда ударяются об очищаемую поверхность и удаляют грязь. С помощью холодных гранул сухого льда температурой -79 °C дополнительно создаются тепловые напряжения между загрязнением и очищаемым объектом, которые также способствуют отставанию грязи. Далее сухой лед при выходе превращается в углекислый газ и поэтому требует 700-кратного объема. Грязь, смешанная с сухим льдом, таким образом удаляется.

Во время работы струи, вибратор на контейнере с сухим льдом обеспечивает бесперебойное соскальзывание гранул сухого льда.

Элементы управления

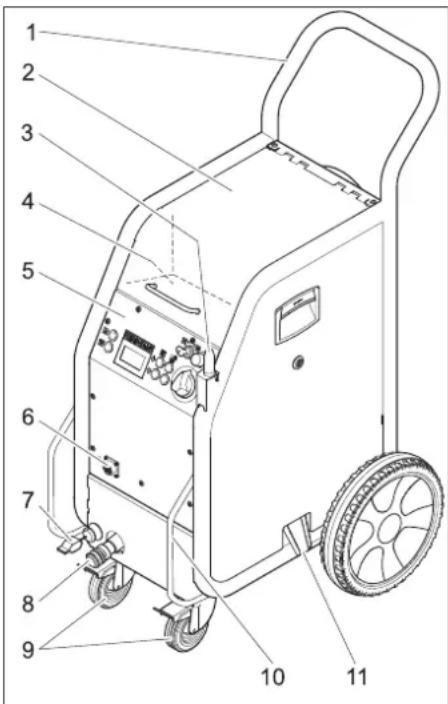

Аппарат

1 ведущая дуга
2 Крышка контейнера сухого льда
3 Держатель для струйного пистолета
4 Полка для принадлежностей
5 Панель управления
6 Соединение линии управления
7 Заземляющий трос, оснащенный за- жимом (только IB 7/40 Advanced, оп- ционально для IB 7/40 Classic)
8 Сочленение шланга струйного средства
9 Управляющий ролик со стояночным тормозом
10 Рукоятка для транспортировки, защитная передняя дуга
11 Сброс сухого льда, для опорожнения резервуара

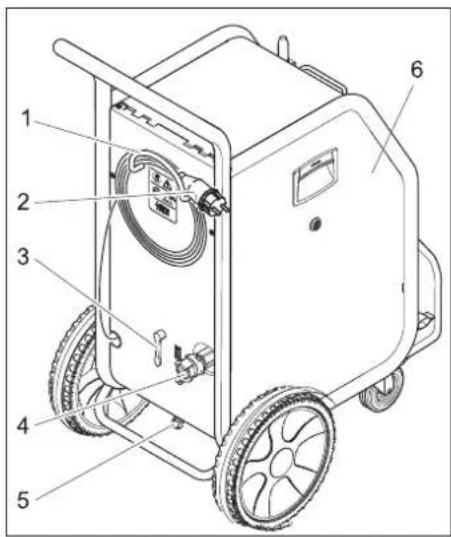

1 Держатель кабеля
2 Сетевой шнур со штепсельной вил- кой
3 Клапан сброса давления, опорожнение водоотделителя от конденсата
4 Подвод сжатого воздуха
5 Отвод конденсата
6 предохранитель F1, под боковой об- шивкой

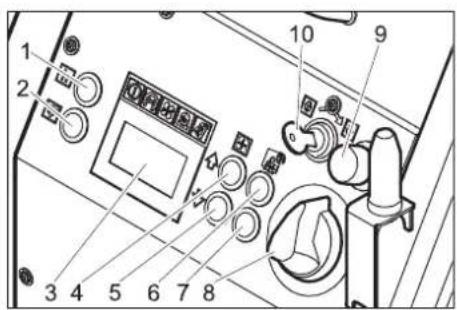

Панель управления

1 Кнопка "Статистика", сброс показаний счетчика
2 Кнопка "Опорожнение контейнера для сухого льда"
3 Дисплей
4 Кнопка "Повышенное давление струи"
5 Кнопка "Снижение давления струи"
6 Кнопка "Увеличение дозировки сухого льда"
7 Кнопка "Уменьшение дозировки сухого льда"
8 Включатель аппарата
9 Кнопка аварийного выключения
10 Пусковой замок

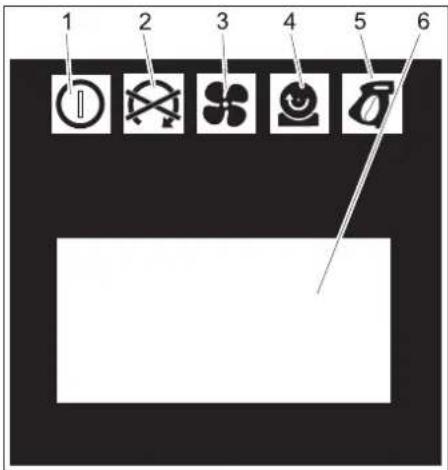

Дисплей Струйное устройство

1 2 3 4 5 6

1 Контрольный индикатор "Напряже- ние в системе управления" зеленый: Нормальное напряжение в системе управления красный: Напряжение в системе управления слишком низкое желтый: Опорожнение контейнера для сухого льда активировано
2 +Контрольный индикатор "Кнопка аварийного выключения" красный: Нажата кнопка аварийного выключения зеленый: Кнопка аварийного выключения не нажата
3 Контрольный индикатор "Сжатый воздух" зеленый: Нормальное давление оранжевый: выбранное давление струи не достигнуто красный: Слишком низкое давление (ниже 0,15 МПа/1,5 бар)
4 Контрольный индикатор "Дозирующее устройство" зеленый: Привод исправен красный: Привод неисправен
5 Контрольный индикатор "Струйный пистолет" зеленый: Струйный пистолет исправен оранжевый: Нажать спусковой рычаг струйного пистолета во время включения. красный: Струйный пистолет отсоединен или повреждена линия управления
6 Индикаторная панель

9 8 7 + + - 10 11 1 2 3 4 5 6

1 Насадка
2 Струйный пистолет
3 Спусковой рычаг
4 Кнопка предохранителя
5 Сочленение шланга струйного средства
6 Соединение линии управления
7 Кнопка "Вкл/выкл дозировки сухого льда" Горит красным светом при выключенной дозировке сухого льда
8 Кнопка "Увеличение дозировки сухого льда"
9 Кнопка "Повышенное давление струи"
10 Кнопка "Снижение давления струи"
11 Кнопка "Уменьшение дозировки сухого льда"

Только для IB 7/40 Advanced:

Начало работы

⚠️ Опасность

Опасность получения травмы от раз- летающихся гранул сухого льда. При подготовке аппарата исследо- вать все узлы, а особенно шланг мате- риала для струйной обработки, на надлежащее состояние. Поврежден- ные узлы заменить на исправные. Очистить грязные узлы и проверить прибор на должное функционирование.

→ Установить аппарат на горизонтальную, ровную поверхность и заблокировать стояночные тормоза управляющих роликов.
→ Соединить шланг материала для струйной обработки с аппаратом и зафиксировать.
→ Соединить струйный пистолет со шлангом материала для струйной обработки и зафиксировать.
→ Соединить линию управления с аппаратом.
→ Соединить линию управления со струйным пистолетом.

Форсунки

Указание

Выбор форсунки зависит от материала очищаемого объекта и загрязнения. Все форсунки накручиваются на резьбу струйного пистолета без использования инструментов. Нанесенные на форсунке грани под ключ служат для отвинчивания плотно сидящих форсунок с помощью гаечного ключа.

⚠️ Опасность

Опасность получения травмы от случайно запущенного устройства. Перед проведением замены насадки следует выключить устройство.

⚠Предупреждение

Опасность получения травмы от контакта с холодной насадкой. Нагреть насадку перед тем, как прикоснуться к ней, либо носить защитные перчатки.

Внимание!

Опасность холодной спайки. Перед монтажом резьбу форсунки смазать прилагаемой смазкой.

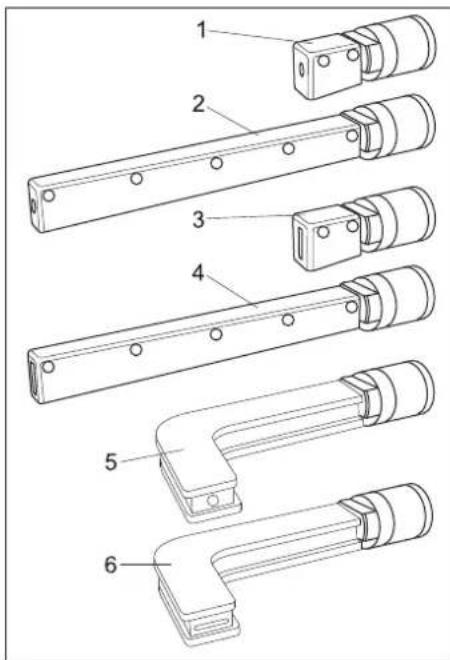

Струйные форсунки

Наряду с прилагаемой плоскоструйной форсункой в качестве дополнительных принадлежностей в наличии имеются также другие плоско- и круглоструйные форсунки различного варианта исполнения.

1 Круглоструйная форсунка, короткая

2 Круглоструйная форсунка, длинная

3 Плоскоструйная форсунка, короткая

4 Плоскоструйная форсунка, длинная, входит в объем поставки

5 Круглоструйная форсунка, согнутая под углом, с резиновой арматурой

6 Плоскоструйная форсунка, согнутая под углом, с резиновой арматурой

→ Установить форсунку на резьбовой штуцер струйного пистолета и затянуть от руки.

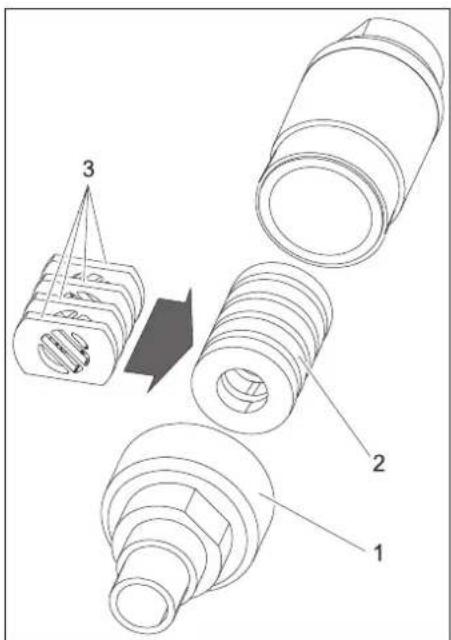

Скрэмблер (принадлежность) Удлинитель насадки (принадлеж-

Скрэмблер размельчает гранулы сухого льда и устанавливается между струйным пистолетом и форсункой.

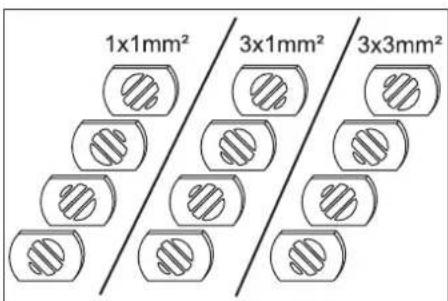

Путем выравнивания 4 перфорированных плат в перемешивателе можно задать степень измельчения.

Выбрать размер гранул:

1 Резьбовое соединение
2 Накопитель
3 Перфорированная плита

→ Отвинтить резьбовое соединение.
→ Вынуть накопитель и перфорированные платы.

1x1mm² 3x1mm² 3x3mm²

→ Разместить перфорированные платы в накопителе, как показано выше (3 положения). Указанные на рисунке размеры относятся к величине пропускных отверстий.
→ Вставить накопитель с перфорированными плитами в скремблер.
→ Навинтить и затянуть резьбовое соединение.

НОСТЬ)

Между струйным пистолетом и соплом можно установить удлинитель.

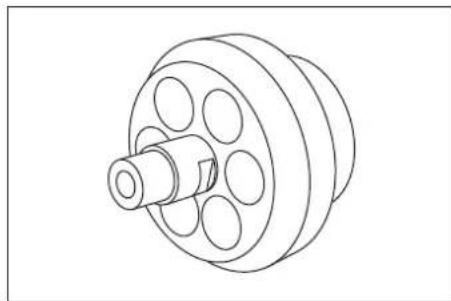

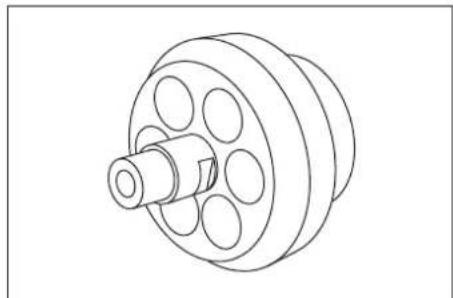

Рукоятка (принадлежность)

Рукоятку можно закрепить на удлините- ле.

Рабочее освещение (дополнительное оборудование)

Между струйным пистолетом и форсункой следует установить рабочее освещение. Включение и отключение описано в главе "Обслуживание/основные настройки".

Подключить сжатый воздух

Указание

Для бесперебойной эксплуатации сжатый воздух должен обладать низкой влажностью (максимально 5% относительной влажности, точка таяния ниже 0°C). Сжатый воздух должен быть очищен от масла, грязи, чужеродных тел.

Сжатый воздух должен быть сухим и не содержать масло, компрессор должен быть оснащен как минимум дополнительным охладителем, а маслоотделитель должен быть подключен последовательно.

→ Закрыть клапан сброса давления.
→ Подключитьюдачу сжатого воздуха к подводу сжатого воздуха аппарата. Нельзя превышать максимально допустимую подачу давления, равную 1 МПа (10 бар).

Подключение к электросети

⚠️ Опасность

Опасность поражения током. Используемая розетка должна уста- навливаться электриком и соответ- ствовать нормам IEC 60364-1. Аппарат можно подключать только к источнику питания с заземлением. Используемая штепсельная розетка должна быть легко доступна и разме- щаться на высоте от 0,6 м до 1,9 м от пола.

Используемая штепсельная розетка должна находиться в поле зрения оператора.

Аппарат должен быть защищен с помощью защитного переключателя FI, тип В, 30 мА.

Перед началом работы с прибором проверять провод подключения к сети на повреждения. Не эксплуатировать прибор с поврежденным кабелем. Заменить поврежденный кабель с помощью специалистов по электрике. Кабель удлинителя должен обеспечивать защиту IPX4, а исполнение кабеля должно соответствовать как минимум H 07 RN-F 3G1,5.

→ Вставить сетевую штепсельную вилку в розетку.

Управление

Заполнить сухой лед

⚠️Опасность

Опасность обморожений. Сухой лед имеет температуру -79 °C. Никогда не прикасайтесь к сухому льду и холодным частям аппарата без защиты. Носить защитные перчатки и защитную одежду.

→ Открыть крышку контейнера сухого льда.
→ Проверить контейнер с сухим льдом на наличие чужеродных частиц и конденсата, удалить таковые.
→ Заполнить гранулы сухого льда в контейнер.

Внимание!

Опасность повреждения аппарата. В качестве зерна для струйной обработки можно использовать только гранулы сухого льда. Использование других материалов для струйной очистки ведет к потере гарантии.

→ Закрыть крышку контейнера сухого льда.

Указание

Чтобы избежать неполадок в результате расплавления гранул сухого льда, имеет смысл полностью израсходовать содержимое контейнера с сухим льдом перед повторным наполнением. Перед более длительными перерывами в работе эксплуатировать аппарат до полного опустошения контейнера с сухим льдом или опорожнить резервуар с использованием функции удаления сухого льда.

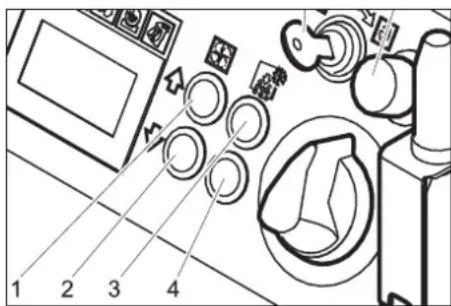

Настройки

Указание

Настройки зависят от материала очищаемого объекта и загрязнения.

→ Разблокировать аварийный выключатель, повернув его.
→ Установите выключатель прибора в положение "I".
→ Повернуть пусковой переключатель по часовой стрелке.
→ Увеличить/уменьшить давление струи с помощью кнопок регулировки давления.

Указание

Чем выше установленное давление струи, тем выше (агрессивнее) эффективность чистки.

→ Увеличить/уменьшить дозирование сухого льда с помощью кнопок регулировки количества.
→ Пусковой переключатель повернуть против часовой стрелки и вытащить его из замка,
Возможность возникновения загрязнения во время работы предотвращается посредством автоматического закрывания отверстия для ключа.
При удалении ключа прибор фиксируется во избежание изменения настроек и статистических значений.

Эксплуатация прибора

→ Выполнять работы по техуходу „ежедневно перед началом эксплуатации“ (см. главу "Уход и техническое обслуживание").

⚠️Опасность

Опасность получения травмы от раз- летающихся гранул сухого льда. Не на- правлять струйный пистолет на людей. Удалить третьи лица с места использования и не допускать во время эксплуатации (например, с помощью заграждения).

Во время работы не касаться отверстия сопла и струи сухого льда. Перед разъединением соединения между струйным пистолетом и шлангом струйного материала, а также шлангом струйного материала и аппаратом обязательно закрыть подачу сжатого воздуха и вынуть из розетки штепсель.

→ Оградить рабочую зону и ограничить доступ людей во время эксплуатации.

⚠️ Опасность

Опасность удущья от углекислого газа. Гранулы сухого льда состоят из твердой углекислоты. При эксплуатации аппарата на месте работы повышается содержание углекислого газа в воздухе. Достаточно вентилировать рабочее место или использовать персональный предупредительный прибор. Признаки высокой концентрации углекислого газа во вдыхаемом воздухе:

– 3...5%: головная боль, высокая частота дыхания.
- 7...10%: головная боль, тошнота, возможно потеря сознания.

При появлении этих признаков немедленно остановить аппарат и выйти на свежий воздух, перед продолжением работы улучшить условия вентиляции или использовать дыхательный аппарат.

Соблюдайте данные сертификата безопасности производителя сухого льда.

⚠️ Опасность

Опасность вследствие вредных для здоровья веществе. В связи с тем, что при обработке может образоваться опасная для здоровья пыль, перед началом работ необходимо предпринять соответствующие меры по предосторожности.

⚠️ Опасность

Опасность взрыва!

Запрещается одновременно обрабатывать легкие металлы и железосодержащие детали.

Если легкие металлы и железосодержащие детали обрабатываются по очереди, перед обработкой других материалов необходимо произвести очистку производственного помещения и вентиляционной системы.

→ При работах в тесных помещениях позаботиться о достаточном воздухообмене, чтобы сохранять концентрацию углекислого газа в воздухе ниже опасной величины.
→ При необходимости зафиксировать очищаемый объект.

⚠️ Опасность

Опасность получения травм через электростатические разряды, опасность повреждения электронных узлов. При работе по очистке очищаемый объект может электрически заряжаться. Очищаемый объект заземлить и на протяжении всей работы по чистке удерживать заземление в вертикальном положении.

⚠Предупреждение

Опасность повреждения инородными телами, попавшими в емкость с сухим льдом. Во время работы крышку емко- сти с сухим льдом держать закрытой.

→ Заземляющий трос (только для IB 740 Advanced) электрически соединяется с очищаемым объектом или за земляет его другим способом.
→ Носить защитную одежду, перчатки плотно прилегающие защитные очки и слуховую защиту.
→ Активировать подачу сжатого воздуха.
→ Разблокировать аварийный выключатель, повернув его.

→ Выбрать надежное место положения и принять надежное положение тела, чтобы не потерять равновесие от силы отдачи струйного пистолета. Для предотвращения внезапного включения отдачи можно задать медленное повышение давления струи (см. пункт меню "Плавный пуск", „Обслуживание/основные настройки").

→ Нажать на кнопку предохранителя струйного пистолета.

→ Активировать струю сухого льда нажатием спускового рычага струйного пистолета и выполнить работу по очистке.

Указание

В варианте устройства IB 7/40 Advanced подмешивание гранул сухого льда можно включать и выключать при помощи кнопки "Вкл/выкл дозировки сухого льда", расположенной на струйном пистолете. При выключенной дозировке кнопка светится красным светом, а на дисплее появляется сообщение „Ice off“.

Кроме того, для варианта устройства IB 7/40 Advanced можно регулировать давление струи и количество сухого льда с помощью кнопки на струйном пистолете.

⚠Предупреждение

Опасность повреждения дозатора грязью. При работе со струей оставить крышку контейнера сухого льда закрытой, чтобы не допустить попадание счищаемой грязи.

Выключение в случае возникновения аварийной ситуации

→ Отпустить спусковой рычаг струйного пистолета.
→ Нажать на кнопку аварийного выключения.

Дозирование сухого льда останавливается и поток воздуха из форсунки прерывается.

→ Прервать подачу сжатого воздуха.

Начало работы после аварийного отключения

→ Разблокировать аварийный выключатель, повернув его.

Перерыв в работе

→ Отпустить спусковой рычаг струйного пистолета.

→ Во время перерывов в работе струйный пистолет можно повесить на держатель, имеющийся на аппарате.

Указание

При более длительных перерывах в эксплуатации гранулы сухого льда в контейнере могут расплавиться. Работу по возможности не прерывать дольше, чем на 20 минут. При длительных перерывах в работе опорожнить контейнер с сухим льдом.

Слить конденсат

Водоотстойник очищает подводимый к прибору сжатый воздух. Вследствие этого, в водоотстойнике накапливается конденсат, который следует время от времени сливать.

→ Установить подходящую емкость под отверстием для отвода конденсата.
→ Медленно открыть клапан сброса давления и подождать, пока из прибора не выйдет весь конденсат.

Указание

Утилизировать конденсат согласно требованиям по защите окружающей среды.

Функция статистики

Вывод значения

→ Установите выключатель прибора в положение "I".
→ Быстро нажать на кнопку "Статистика" для отображения сведений о продолжительности работы.
t: Продолжительность работы с момента возврата в исходное положение.
T: Полное время работы.

→ Быстро нажать на кнопку "Статистика" для отображения сведений об обработанном количестве сухого льда. m: Количество сухого льда с момента возврата в исходное положение. M: Общее количество сухого льда.

→ Быстро нажать на кнопку "Статистика" для отображения сведений о среднем потреблении сухого льда.

q: Среднее потребление сухого льда с момента возврата в исходное положение.

Q: Общее среднее потребление сухого льда.

Установка первоначального значения

→ Повернуть пусковой переключатель по часовой стрелке.
→ Удерживать кнопку "Статистика" нажатой в течении 4 секунд.

Указание

Удаление суммарных значений невоз- можно.

Основные настройки

→ Одновременно нажать на кнопки "Повышенное давление струи" и "Снижение давления струи" и удержать в нажатом состоянии, повернуть пусковой замок по часовой стрелке.

В зависимости от режима работы, кнопки обладают следующими функциями:

1 2 3 4

1 Увеличение значения

2 Уменьшение значения

3 Переход к предшествующему пункту меню

4 Переход к следующему пункту меню

Пункт меню	Диапазон регулирования	Описание
Softstart	0, 1, 2, 3, 4, 5 секунд	Плавный пуск продолжительностью до достижения выбранного давления струи
T_Dump	1, 2, 3, 4, 5 минут	Продолжительность процесса удаления сухого льда
Language	metric, imperial	Единицы измерения metric: кг/ч, мПа imperial: lbs, psi
Lighting	ON/OFF В	ключение/выключение освещения форсунки (опция)
Demo-Mode	ON/OFF Демонстрационный режим: Имитируется обслуживание, подача сжатого воздуха и сухого льда заблокирована.

Завершение основных настроек

→ Повернуть пусковой выключатель против часовой стрелки.

Вывод из эксплуатации

⚠️ Опасность

Опасность обморожений. Сухой лед имеет температуру -79 °C. Никогда не прикасайтесь к сухому льду и холодным частям аппарата без защиты. Носить защитные перчатки и защитную одежду.

⚠️ Опасность

Опасность получения травмы от раз- летающихся гранул сухого льда. Не на- правлять струйный пистолет на людей. Удалить третьи лица с места использования и не допускать во время эксплуатации (например, с помощью заграждения).

→ Перекрыть подачу сжатого воздуха.
→ Установить подходящую емкость под отверстием для отвода конденсата.
→ Медленно открыть клапан сброса давления и подождать, пока из прибора не выйдет весь конденсат и сжатый воздух.
→ Установить под выходным отверстием для сухого льда подходящую емкость.
→ Нажать на кнопку "Опорожнение контейнера для сухого льда" и подождать до тех пор, пока контейнер не опорожниться.

Опорожнение контейнера для сухого льда прекращается по прошествии предварительно заданного времени (см. „Основные настройки“).

При необходимости несколько раз нажать на кнопку "Опорожнение кон- тейнера для сухого льда".

Указание

Утилизировать конденсат согласно требованиям по защите окружающей среды.

→ Перевести переключатель в положение "0/OFF".
→ Отсоединить прибор от подачи сжа- того воздуха.
→ Вытащите штепсельную вилку из розетки.
→ Очистить и смотрать трос с заземлением.

Транспортировка

⚠️ Опасность

Опасность несчастного случая от остатков сухого льда в аппарате. Перед перевозкой в закрытых автомашинах сухой лед без остатка должен быть удален из аппарата во избежание опасности от углекислоты для едущих людей.

Внимание!

Опасность получения травм и повреждений! При транспортировке следует обратить внимание на вес устройства.

→ Перед перевозкой выполнить все пункты, указанные в главе „Вывод из эксплуатации“.
→ Положить аппарат на транспортное средство.
→ Заблокировать тормоза рулевых роликов.
→ Закрепить аппарат на автомашине натяжными ремнями.

Хранение

Внимание!

Опасность получения травм и повреждений! При хранении следует обратить внимание на вес устройства. Это устройство разрешается хранить только во внутренних помещениях.

⚠️Опасность

Опасность удушения вследствие накопления углекислого газа. Гранулы сухого льда хранить только в хорошо проветриваемых помещениях.

Техническое обслуживание и уход

Указания по техническому обслуживанию

Важным условием для надежной работы установки является регулярное техническое обслуживание, согласно следующему плану технического обслуживания.

Используйте только следующие оригинальные запасные части изготовителя или части, рекомендованные им:

– запасные и изнашиваемые части,
– принадлежности,
– рабочие вещества,
– моющие средства.

⚠️Опасность!

Опасность несчастных случаев при работах над аппаратом. Перед проведением работ над прибором выполнить все пункты, указанные в главе „Вывод из эксплуатации“.

⚠️ Опасность

Опасность получения холодовых ожогов от сухого льда или холодных частей аппарата. При работах с прибором носить соответствующую защитную одежду или удалить сухой лед и дать аппарату согреться. Никогда не класть сухой лед в рот.

⚠Предупреждение

Опасность повреждения. Не очищать струйный пистолет растворителями, бензином или моющими средствами, содержащими растительные масла.

Договор о техническом обслуживания

Для обеспечения надежной эксплуатации установки рекомендуется заключение договора о техническом обслуживании. Обратитесь, пожалуйста, в региональную сервисную службу фирмы "Кдрcher"

План технического обслуживания

Ежедневно перед началом работы

→ Тщательно проверить шланг струйного материала на трещины, перегибы и прочие повреждения. Мягкие места на шланге указывают на износ на внутренней стороне шланга. Дефектный или изношенный шланг заменить на новый.
→ Проверить электрокабеля и штекеры на повреждения. Дефектные части заменить в сервисной службе.

Каждые 100 рабочих часов

→ Проверить сочленения на шланге струйного материала, на аппарате и на струйном пистолете на предмет повреждений и износа. Дефектный шланг заменить, дефектные сочленения на аппарате или струйном пистолете заменить в сервисной службе.
→ Проверить дозатор на повреждения и негерметичность. Если обнаружены повреждения/негерметичные места, то сообщить об этом сервисной службе.
→ Проверить прочность посадки колпаков крепления задних колес.

Каждые 500 рабочих часов или еже- годно

→ Произвести проверку аппарата в сер висной службе.

Через каждые 2 года

→ Заменять шланг струйного материала по крайней мере каждые 2 года.

Открыть аппарат

Для проведения определенных сервисных работ необходимо снять части боковой обшивки аппарата:

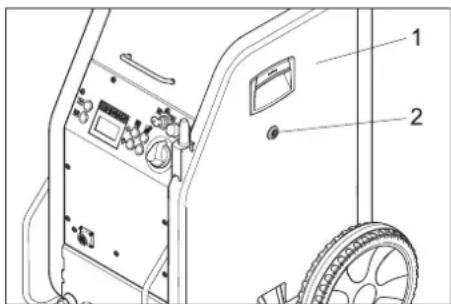

1 Боковая обшивка
2 Замок

→ Замок вращать против часовой стрелки.

→ Снять боковую панель.

Работы по техническому обслуживанию

Заменить фильтровальную вставку в водоотстойнике

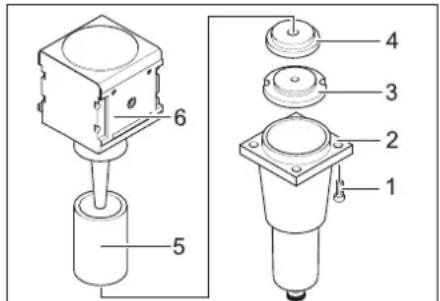

1 Винт
2 Нижняя часть
3 Гайка
4 Винт
5 Фильтровальная вставка
6 Верхняя часть

→ Выкрутить 4 винта.
→ Снять нижнюю часть.
→ Отвинтить гайку.
→ Снять прокладку.
→ Снять вставку фильтра и заменить ее на новую.
→ Снова собрать водоотстойник в обратной последовательности.

Проверки

Согласно BGV D 26 специалистом должны быть проведены следующие проверки аппарата. Результаты проверки необходимо зафиксировать в отчете проверки. Свидетельство проверки должно храниться оператором аппарата до следующей проверки.

После перерыва в эксплуатации свыше одного года

→ Проверить прибор на должное состояние и функционирование.

После перемены места установки

→ Проверить прибор на должное состояние, функционирование и установку.

После работ по обслуживанию или видоизменений, которые могут повлиять на безопасность эксплуатации

→ Проверить прибор на должное состояние, функционирование и установку.

Помощь в случае непола- док

⚠️Опасность!

Опасность несчастных случаев при работах над аппаратом. Перед проведением работ над прибором выполнить все пункты, указанные в главе „Вывод из эксплуатации“.

⚠️ Опасность

Опасность получения холодовых ожогов от сухого льда или холодных частей аппарата. При работах с прибором носить соответствующую защитную одежду или удалить сухой лед и дать аппарату согреться. Никогда не класть сухой лед в рот.

Неисправности, показываемые на дисплее

Индикация дисплея	Контрольный индикатор (KL)	Возможная причина Способ	устранения Кем прово-	дится
E001 KL "Напряжение системы" горит красным светом		Напряжение в системе управления слишком низкое	Выключить прибор, немного подождать, снова включить прибор.Проверить розетку.При повторном появлении кода ошибки сообщить в сервисную службу Kärcher.	Оператор
E002 KL "Аварийное выключение" горит красным светом		Кнопка аварийного выключения нажата.	Разблокировать аварийный выключатель, повернув его.	Оператор
E003 KL "Сжатый воздух" горит красным светом		Давление подачи сжатого воздуха слишком низкое	Повысить давление.Выключить прибор, немного подождать, снова включить прибор.	Оператор
E004 KL "Дозировка" горит красным светом		Сбой устройства дозатора Выключить прибор, немного подождать, снова включить прибор.При повторном появлении кода ошибки сообщить в сервисную службу Kärcher.	Оператор
E005 KL "Струйный пистолет" горит красным светом		Соединение между прибором и струйным пистолетом нарушено.	Проверить правильность соединения в линии управления.Проверить кабель управления на предмет повреждений.	Оператор
E006 KL "Струйный пистолет" горит красным светом		Короткое замыкание струйного пистолета или кабеля управления	Заменить струйный пистолет или струйный шланг с кабелем управления.	Оператор
E007 KL "Сжатый воздух" горит красным светом		Повреждение регулирующего клапана сжатого воздуха	Обратиться в сервисную службу. Оператор
E008 KL "Струйный пистолет" горит оранжевым светом		Спусковой рычаг струйного пистолета был нажат во время включения или разблокировки аварийного выключателя.	Отпустить спусковой рычаг струйного пистолета. Оператор
Неполадка Возможная причина Способ устранения Кем про-				водится
Нет сообщения на дисплее при включенном главном выключателе		Штепсельная вилка не вставлена в розетку.	Вставьте штепсельную вилку электропитания в электророзетку.	Оператор
		Сработал предохранитель F1 Снять боковую панель и разблокировать предохранитель F1, нажав на него.		Оператор
Отсутствует струя сжатого воздуха не-смотря на нажатый спусковой рычаг		У подачи сжатого воздуха слишком малое давление	Проверить давление. Оператор
		Установлено слишком низкое давление струи	Установить более высокое давление струи. Оператор
		Прервана подача напряжения Проверить подачу электропитания. Должен гореть зеленый контрольный индикатор „Аппарат включен“.		Оператор
		Кнопка аварийного выключения нажата. Разблокировать аварийный выключатель, повернув его. Должен гореть зеленый контрольный индикатор „Аппарат включен“.		Оператор
		Неверно подключена линия управления Проверить соединение между линией управления и струйным пистолетом, а также между линией управления и аппаратом.		Оператор
		Линия управления неисправна. Заменить шланг струйного материала. Оператор
Струя сжатого воздуха слишком слабая		Установлено слишком низкое давление струи	Установить более высокое давление струи. Оператор
		У подачи сжатого воздуха слишком низкое давление или объем подачи компрессора слишком низок.	Проверить давление и объем подачи. Оператор
		Засор фильтровальной вставки в водоотстойнике.	Заменить фильтровальную вставку в водоотстойнике.	Оператор
		Засорился шланг струйного материала или струйный пистолет	Дать оттаять шлангу и пистолету и устранить засор. Повысить рабочее давление и / или снизить дозировку сухого льда.	Оператор
В струе сжатого воздуха отсутствуют гранулы сухого льда		Дозировка сухого льда выключена, (только в IB 7/40 Advanced), кнопка "Вкл/выкл дозировки сухого льда" на струйном пистолете светится красным, на дисплее появляется индикация „Ice off“.	Нажать кнопку "Дозировка сухого льда" на струйном пистолете.	Оператор
		Контейнер с сухим льдом пуст Наполнить контейнер сухим льдом Оператор
		Сухой лед расплавился	Опорожнить контейнер и заполнить свежими гранулами сухого льда.	Оператор
		Вибратор на контейнере сухого льда не работает	Обратиться в сервисную службу.	Оператор
		Приводной мотор дозатора перегружен	Дать оттаять дозирующему устройству	Оператор
		Выход сжатого воздуха в контейнере сухого льда	Очистить канал выравнивания давления в дозаторе.	Сервисная служба
		Дефективна дозировочная шайба в узле дозатора	Заменить дозировочную шайбу.	Сервисная служба

Технические данные

Электрические параметры
Напряжение В 220...240
Вид тока 1~
Частота Гц 50
Потребляемая мощность кВт 0,6
Ток утечки, тип. мА 7,5
Защитный выключатель типа FI дельта I в А 0,03
Сжатый воздух
Номинальный диаметр шланга дюймы 1/2
Подача давления (макс.)	МПа (бар)	1,0 (10)
Подача давления (мин.)	МПа (бар)	0,2 (2)
Потребление сжатого воздуха	m^3/мин	0,5...3,5
Качество сжатого воздуха	*
Данные о производительности
Давление струи (макс.)	МПа (бар)	1,0 (10)
Сечение гранулы сухого льда (макс.)	мм 3
Потребление сухого льда	кг/ч	15...50
Габариты
Объем контейнера с сухим льдом	кг	15
Ширина	мм 510
Глубина	мм 768
высота	мм 1096
Вес IB 7/40 Classic, готового к эксплуатации	кг	93
Вес IB 7/40 Advanced, готового к эксплуатации	кг	95
Вес IB 7/40 Classic, пустого, без оснастки	кг	70
Вес IB 7/40 Advanced, пустого, без оснастки	кг	71
Вес струйного прибора (шланг струйного материала, струйный пистолет, инструмен-тальная сумка)	кг	6,75
Сила отдачи струйного пистолета (макс.)	H	30
Момент вращения струйного пистолета (макс.), только с угловой форсункой	H	8
Вибрация прибора
Струйный пистолет	m/c^2	1,2
Шланг материала для струйной обработки	m/c^2	1,2
* сухим и не содержать масло, компрессор должен быть оснащен как минимум дополнительным охладителем, а маслоотде-литель должен быть подключен последовательно.

Потребность в сжатом воздухе

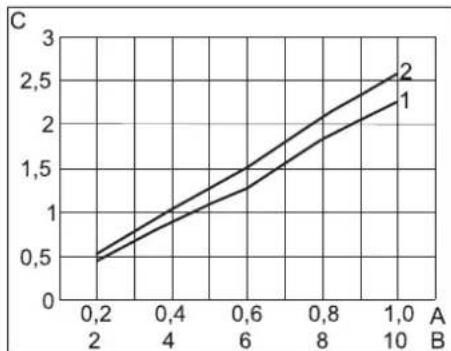

А Давление в МПа

В Давление в барах

С Объемный поток в м 3/мин

1 прямая форсунка

2 угловая форсунка

Уровень давления звука

С Уровень шума в дБ(А)

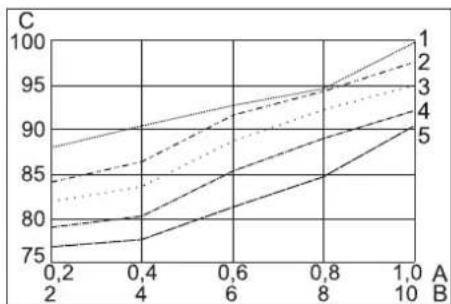

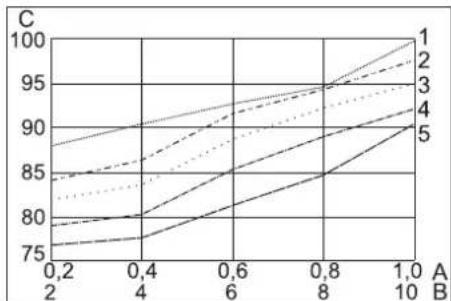

1 Круглоструйная форсунка, короткая

2 Плоскоструйная форсунка, короткая

3 Плоскоструйная форсунка, установленная под углом

4 Круглоструйная форсунка, длинная

5 Плоскоструйная форсунка, длинная, входит в объем поставки

Уровень мощности шума

С Уровень силы шума в дБ(А)

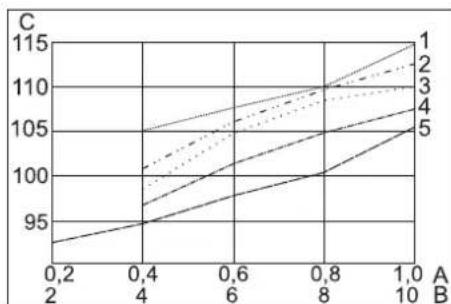

1 Круглоструйная форсунка, короткая

2 Плоскоструйная форсунка, короткая

3 Плоскоструйная форсунка, установленная под углом

4 Круглоструйная форсунка, длинная

5 Плоскоструйная форсунка, длинная, входит в объем поставки

Принадлежности

Защитное покрытие

Защитные очки с большим углом обзора, с защитой от запотевания, № детали: 6.321-208.0

Перчатки для защиты от холода с противоскользящим профилем, соответствуют категории III согласно EN 511, № детали: 6.321-210.0

Средства защиты органов слуха с держателем для головного телефона, № де тали: 6.321-207.0

Струйное устройство

Круглоструйная форсунка, короткая № детали: 4.321-236.0

Круглоструйная форсунка, длинная № детали: 4.321-234.0

Плоскоструйная форсунка, короткая № детали: 4.321-237.0

Плоскоструйная форсунка, длинная, входит в объем поставки № детали: 4.321-235.0

Круглоструйная форсунка, согнутая под углом № детали: 4.321-249.0

Плоскоструйная форсунка, установленная под углом № детали: 4.321-250.0

Удлинитель форсунки, длиной 300 мм № детали: 5.760-001.0

Рукоятка № детали: 4.321-248.0

Рабочее освещение № детали: 2.815-421.0

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Заявление о соответствии EU

Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам EU. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт Распылитель сухого льда Тип: 1.574-xxx

Основные директивы EU 2011/65/EU 2006/42/EC (+2009/127/EC) 2014/30/EC 2009/125/EG + 2009/1781 Примененные гармонизированные нормы EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60204–1 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN IEC 63000: 2018 EN 62233: 2008

Примененные внутригосударственные нормы GS-STE-13 (по образцу)

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Уполномоченный сотрудник по ведению документооборота: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone]

Функция ...... BG .. 2

Пускане в експлоатация .. BG .. 3

Принадлежности ..... BG . 11

Гаранция . . . . . . . . . . . . . BG . 11

ЕС Декларация за съответ- ствие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Предпазни приспособления

Пускане в експлоатация

⚠️ Опасност

Ръкохватка (принадлежност)

Работно осветление (принадлежности)

→ Включете щепсела в контакта.

Обслужване

Пълнене на сух лед

⚠️ Опасност

→ При необходимост фиксирайте обек та на почистване.

⚠️ Опасност

При варианта на уреда IB 7/

При варианта на уреда IB 7/

Повреди с показание в дисплея

Допустимо ниво на шума

1 Круглоструминна форсунка, коротка

3 Плоскоструминна форсунка, коротка
